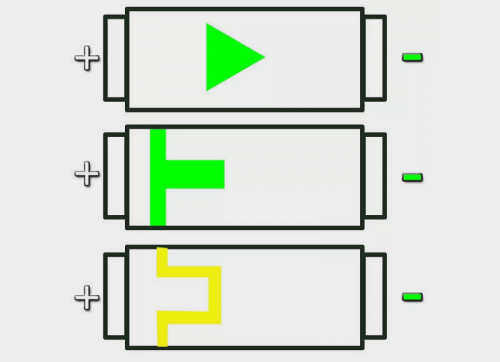

В некоторых случаях (SMD 1206) можно встретить другой способ маркировки полярности светодиодов: с помощью треугольной, U-образной или Т-образной пиктограммы на поверхности светодиода.

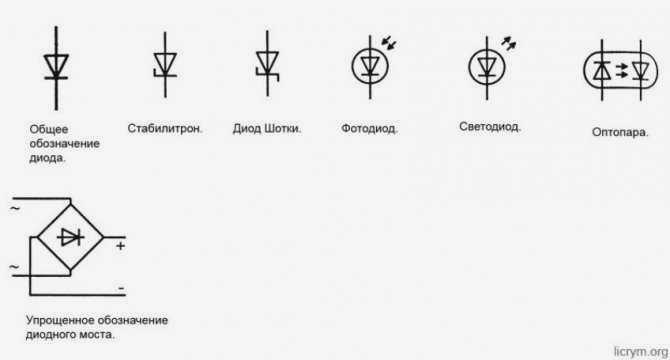

Буквенная и графическая маркировка светодиода на схеме
Название диод переводится как "двухэлектродный". Исторически сложилось так, что электроника берет свое начало в электровакуумных приборах. Дело в том, что трубки, которые многие помнят по старым телевизорам и приемникам, назывались диод, триод, пентод и т.д.
Название охватывало количество электродов или ножек прибора. Полупроводниковые диоды были изобретены в начале прошлого века. Их использовали для обнаружения радиосигналов.
Основным свойством диода является его характеристики проводимости, которые зависят от полярности напряжения, приложенного к выводам. Маркировка диода указывает нам на направление проводимости. Движение тока совпадает со стрелкой на УГО диода.

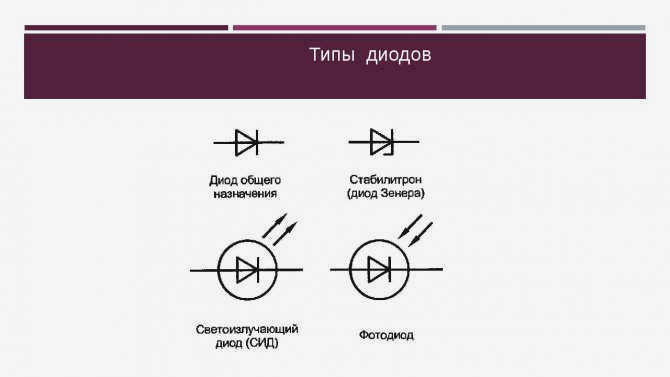

УГО – это графический символ. Другими словами, это символ, который идентифицирует элемент в электрической цепи. Давайте выясним, как отличить светодиоды в электрической схеме от других подобных элементов.
Введение
Но начнем немного назад….. Каждый молодой специалист, приходящий в дизайн, начинает либо с составления чертежей, либо с чтения нормативной литературы, либо рисует "это" на примере, подобном этому. Как правило, нормативная литература изучается на лету во время проектирования.
Читайте также: Характеристика диода Шоттки w5822
Невозможно прочитать всю нормативную литературу по конкретной специальности или даже более узкой специализации. Тем более что ГОСТ, СНиП и другие нормативные документы периодически обновляются. И каждый проектировщик должен следить за изменениями и новыми требованиями законодательства, изменениями в ассортименте производителей электрооборудования и постоянно повышать свою квалификацию.
Помните Льюиса Кэрролла в "Алисе в стране чудес"?
Я не хочу жаловаться на то, как тяжела жизнь дизайнера, или хвастаться тем, как интересна наша работа. Это не то, о чем я говорю. В таких условиях дизайнеры перенимают практический опыт у более опытных коллег, многие вещи они просто умеют делать хорошо, но не знают почему. Они действуют по принципу "вот как это делается здесь".
Иногда это довольно элементарные вещи. Вы знаете, как сделать правильно, но если вас спросят "почему?", вы не сможете ответить сразу, хотя бы сославшись на название нормативного документа.
В этой статье я решил систематизировать информацию, связанную с обозначениями, чтобы все было в одном месте.
Диоды, что это такое?
Помимо отдельных выпрямительных диодов, они также сгруппированы по применению в единый корпус.
Например, на этом рисунке показаны диодный мост для выпрямления однофазного переменного напряжения. Ниже приведен внешний вид диодных мостов и их узлов.

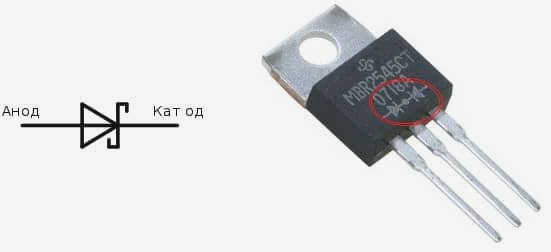

Другим типом выпрямительного устройства является диод Шоттки – Предназначен для использования в высокочастотных цепях. Они выпускаются как в дискретном виде, так и в сборках. Их часто можно встретить в импульсных источниках питания, таких как блоки питания персональных компьютеров AT или ATX.
Сборки диодов Шоттки обычно имеют выводы и внутренние цепи, указанные на корпусе.
Конкретные диоды
Выпрямительный диод мы рассмотрели ранее, теперь давайте рассмотрим диод Зенеракоторый в отечественной литературе называется – стабилитрон ..
На вид это обычный диод – черный цилиндр с маркировкой на одной стороне. Часто встречается в маломощных вариантах – небольшой красный стеклянный цилиндр с черной маркировкой на катоде.
Он обладает важным свойством стабилизации напряжения, поэтому включается параллельно нагрузке в обратном порядке, т.е. катод подключается к плюсу питания, а анод – к минусу.

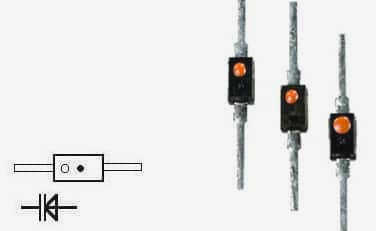

Еще одним устройством является варикапОн работает за счет изменения емкости барьера в зависимости от величины приложенного напряжения. Он используется в приемниках и схемах, которые должны работать на частоте сигнала. Он обозначается как диод, соединенный с конденсатором.
Диод – Называется перекрестным диодом. По сути, это 3-переходный, 4-слойный полупроводниковый прибор. Благодаря своей структуре, они обладают свойством проводить ток при превышении определенного барьера напряжения.
Например, диоды на напряжение около 30 В часто используются в энергосберегающих лампах, для питания автогенераторов и других источников питания на основе этой схемы.
Как определить анод и катод диода мощностью 1 Вт и более?
В фонарях и осветителях 5 мм диоды используются все реже, их заменяют мощные 1 Вт или SMD компоненты. Чтобы разобраться в плюсах и минусах мощных светодиодов, необходимо внимательно рассмотреть компонент со всех сторон.

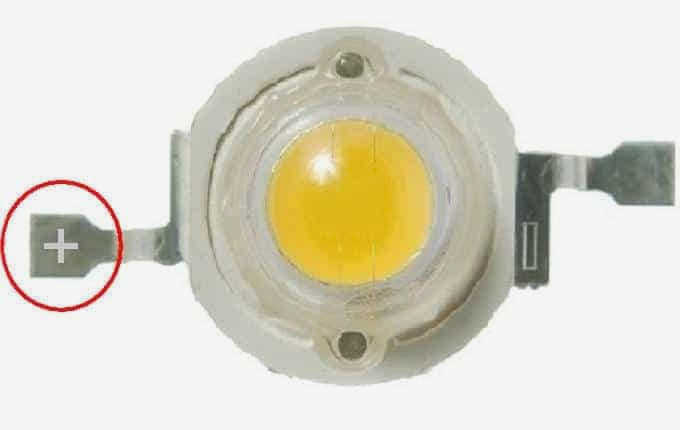

Наиболее популярными в данном случае являются модели мощностью 0,5 Вт и более. На рисунке маркировка полярности обведена красным. В данном случае знак плюс является анодом светодиода мощностью 1 Вт.
Как проверить полярность SMD?
SMD-светодиоды используются во многих различных приложениях:
- Лампы накаливания;
- светодиодные ленты;
- фонари;
- индикация чего-либо.
Вы не можете видеть внутри них, поэтому вам придется либо использовать измерительные приборы для проверки, либо полагаться на корпус светодиода.
Например, корпус SMD 5050 имеет метку на углу в виде прорези. Все контакты со стороны метки являются катодами. В корпусе три кристалла, что необходимо для высокой яркости.

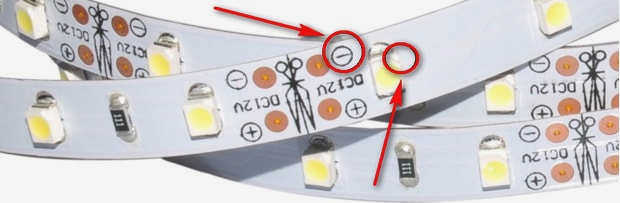

Похожая маркировка на SMD 3528 также указывает на катод, посмотрите на эту фотографию светодиодной ленты.

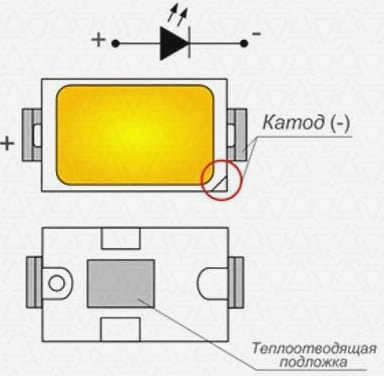

Маркировка выводов SMD 5630 аналогична – выемка указывает на катод. Его также можно узнать по тому, что теплоотвод на нижней части корпуса смещен в сторону анода.
Маркировка электрических компонентов на схемах
Некоторые специалисты внимательно изучают электрические схемы и могут сказать, что это такое и как оно работает. Некоторые даже способны с первого взгляда определить возможные проблемы, которые могут возникнуть в процессе эксплуатации. Все просто – они хорошо разбираются в схемах и компонентах и хорошо понимают символы схем. Это навык, на приобретение которого уходят годы, и для "чайников" важно сначала запомнить самые распространенные из них.

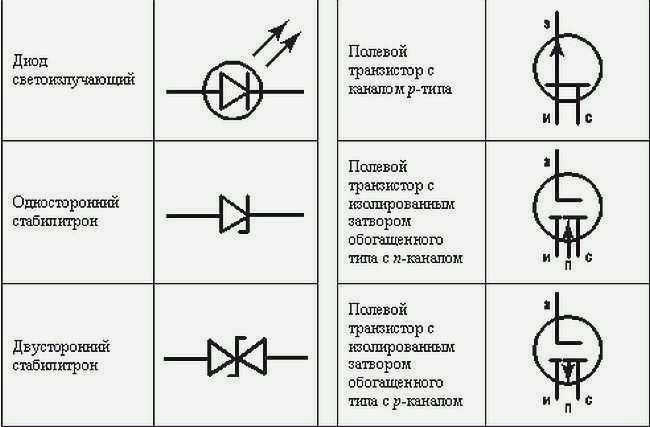

Идентификация светодиодов, диодов Зенера, транзисторов (различных типов)

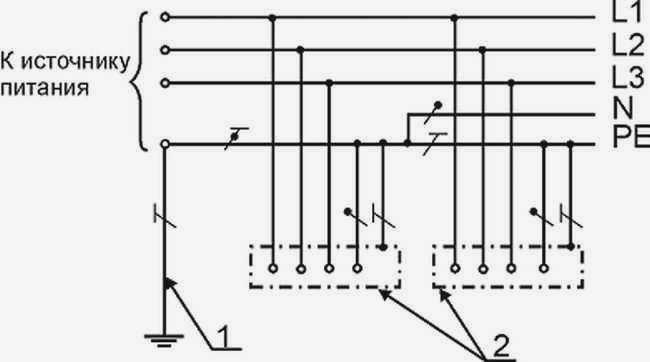

Электрические панели, шкафы, коробки
На электрических схемах дома или квартиры обязательно присутствует обозначение электрического щита или коробки. В квартирах в нем обычно устанавливается клеммник, так как дальше проводка не идет. В домах распределительная коробка может быть предусмотрена, если проводка идет на освещение других зданий, находящихся на некотором расстоянии от дома – бани, летней кухни, гостевого дома. Эти другие маркировки можно увидеть на следующем рисунке.
Читайте также: Уменьшение электромагнитных помех в медицинских приложениях

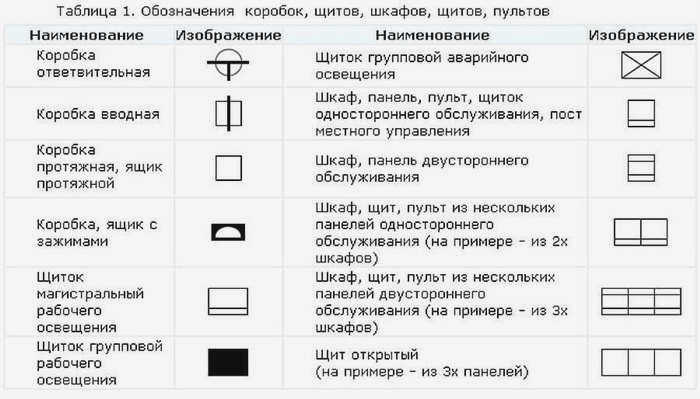

Электрические компоненты на схемах: шкафы, распределительные щиты, пульты
Что касается "заполняющих" рисунков электрических щитов, то они также стандартизированы. Существуют символы для УЗО, автоматических выключателей, кнопочных выключателей, трансформаторов тока и напряжения и некоторых других компонентов. Они приведены в таблице ниже (в таблице две страницы, нажмите на слово "далее")
| Номер | Название | Схема цепи |
| 1 | Автоматический выключатель (автоматический выключатель) | |
| 2 | Автоматический выключатель (миниатюрный автоматический выключатель) | |
| 3 | Тепловое реле (защита от перегрева) | |
| 4 | УЗО (устройство остаточного тока) | |
| 5 | Миниатюрный автоматический выключатель (миниатюрный автоматический выключатель) | |
| 6 | Предохранитель | |
| 7 | Разъединитель с предохранителем (автоматический выключатель) | |
| 8 | Выключатель со встроенным тепловым реле (для защиты двигателя) | |
| 9 | Трансформатор тока | |
| 10 | Трансформатор напряжения | |
| 11 | Счетчик электроэнергии | |
| 12 | Частотный преобразователь | |
| 13 | Кнопка с автоматическим размыканием контактов при нажатии | |
| 14 | Кнопка с размыканием контактов при повторном нажатии | |
| 15 | Кнопка со специальным выключателем для выключения (например, стоп) |
Маркировка светильников в соответствии с ГОСТом
Каждый, кто сталкивался или даже задумывался о ремонте, слышал о необходимости составления технического плана помещения. Эта техническая документация необходима для того, чтобы выполнить маркировку светильников на чертежах в соответствии с государственными стандартами. Но такую работу следует доверять только профессионалам, так как вряд ли человек без технического образования сможет обозначить осветительные приборы правильно и в соответствии с требованиями на чертежах.
Конечно, на первый взгляд процедура не сложная, так как достаточно найти перечень условных обозначений, актуальных на сегодняшний день. Конечно, каждый год в документацию вносятся поправки, но ничего кардинально не меняется, вносятся дополнения, и это стоит иметь в виду.

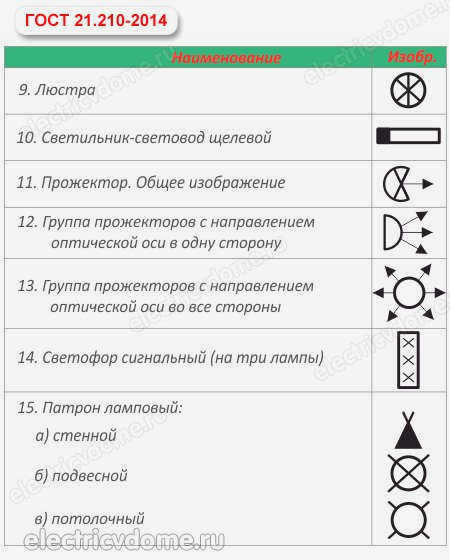

| Обозначения светильников, которые используются на планах освещения, можно найти в таких стандартах, как ГОСТ 21.614-88 и 21.210-2014. |
При реконструкции помещения для проведения маркировку светильников Многие клиенты не прибегают к услугам сторонних организаций и предпочитают выполнять работы самостоятельно, так как считают этот процесс пустой тратой денег и времени. Это в корне неверно, строительные работы должны проводиться в строгом соответствии с технической документацией. В прошлом работы проводились без проблем без такого проекта, но сейчас ситуация меняется.
Это связано с тем, что инфраструктура меняется и становится более сложной. Другими словами, специалисту приходится прятать огромное количество электрических проводов и кабелей, как в стене, так и в полу. Иначе невозможно будет пользоваться всей электроникой в доме. Поэтому, когда дело доходит до планов, крайне важно отметить на них каждый кабель и дополнительный компонент, чтобы не повредить проводку во время дополнительных работ.
Маркировка светодиодов, измерения
Для светодиодов не существует международных стандартов. Каждый производитель включает информацию о компоненте по своему усмотрению.
Световые измерения для различных светодиодов могут быть указаны как в люменах, так и в канделах. Это связано с тем, что люмены – это общий световой поток, который включает в себя весь свет, излучаемый источником (это относится к светодиодам с большим углом рассеивания или очень ярким светодиодам).
Количество кандел указывает на количество света, излучаемого источником в направлении определенного телесного угла (это применимо к светодиодам с малым углом рассеивания).
В качестве примера представим себе обычную лампочку накаливания: ее интенсивность измеряется в люменах – потому что свет от нее равномерно рассеивается во всех направлениях. Если его поместить внутрь фонаря, то направление светового потока будет ограничено углами отражателя фонаря, а его интенсивность (сила света) уже будет измеряться в канделах.
Чтобы определить полярность светодиода, производители предлагают следующие варианты:

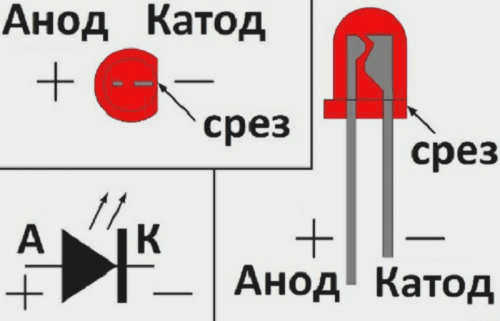

Длина ножки катода короче анода, а зазор делается со стороны катода.
Размер областей встраивания некоторых светодиодов может отличаться.
Производитель может четко указать на корпусе светодиода назначение выводов знаками '+' и '-' в соответствии с расположением выводов или использовать собственную маркировку (точка, засечка на корпусе или другая маркировка).

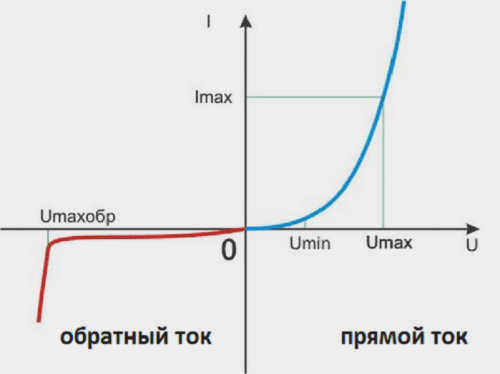

Вольт-амперные характеристики
На графике приведены вольт-амперные характеристики для всех типов светодиодов. Значения тока и напряжения могут отличаться в зависимости от модели светодиода. Однако все они имеют прямую зависимость: с увеличением напряжения увеличивается ток проводимости.
Если на светодиод подать обратный ток, он не загорится, но полупроводник выйдет из строя, когда достигнет Umaxobr. Эта точка называется напряжением пробоя. Диапазон Umin – Umax называется рабочим диапазоном напряжений светодиода. Превышение максимальных значений отрицательно сказывается на его работе.
