Как начертить кухню на бумаге

Примечание: При рисовании кухонного шкафа потребуется подробный чертеж для каждого компонента с указанием основных размеров, расположения фурнитуры и способов крепления деталей друг к другу. Для выдвижных ящиков, входящих в состав напольных шкафов, требуется отдельный чертеж.

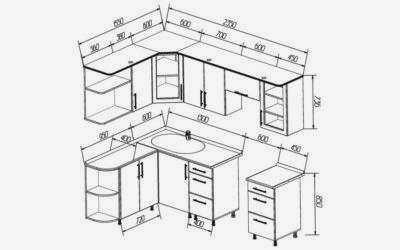

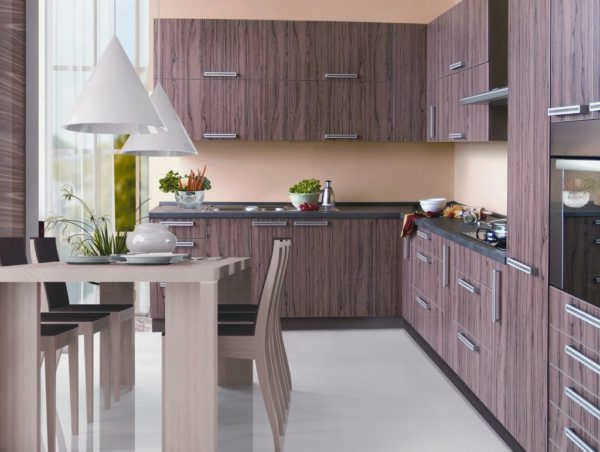

Как сделать собственный чертеж угловой кухни с размерами

Угловые кухни пользуются большим спросом благодаря своей функциональности и красоте. Спроектировать кухню можно своими руками, если знать основные принципы и стандарты. Чертеж угловой кухни с размерами поможет создать комфортное помещение для работы и приема пищи. Рекомендуется использовать принцип треугольника, размещая плиту в центре, а холодильник и мойку по бокам.

p, blockquote 1,0,0,0 –>.

Особенности самостоятельного проектирования

h2 1,0,0,0,0 –>

p, blockquote 2,0,0,0 –>.

Первое, что необходимо учесть при проектировании кухни своими руками, – это общие размеры помещения, расположение коммуникаций, проемов и других индивидуальных особенностей. Желательно сделать простой план кухни на бумаге, указав все размеры. На его основе делается чертеж всей мебели, а затем рассматривается вопрос о том, как собрать бытовую технику с точными размерами.

p, blockquote 3,0,0,0,0 –>

p, blockquote 4,0,0,0 –>.

После основной компоновки важно выбрать и рассчитать другие важные характеристики прибора:

• длина, ширина и толщина столешницы;
• размеры нижнего и верхнего ящиков. Стандартные размеры первых – до 90 см, глубина – до 50 см. Настенные шкафы не такие глубокие; оптимальное значение – 30-40 см;
• нижние ящики закрываются столешницей, она будет шире на 4-5 см, а сзади делается запас около 10 см для коммуникаций;
• Ширина шкафа зависит от размеров помещения; она варьируется в пределах 30-100 см, при этом стандартом является 80-90 см. Угловые шкафы имеют длину около 60 см.

После составления чертежа можно решить, подходит ли стандартная модель мебели или необходимо изготовить индивидуальный проект. Последний вариант создается, если на кухне присутствуют следующие элементы:

• ниши;
• выступы;
• необычное расположение коммуникаций, которое не позволяет установить обычную модульную мебель;
• розетки, к которым должен быть обеспечен легкий доступ.

Немаловажную роль играют и личные предпочтения владельца кухни.

p, blockquote 7,0,0,0,0 –>

p, blockquote 8,0,0,0 –>.

Любые углубления или выступы можно сделать более мелкими, используя глубину шкафов. Можно вырезать отверстие для розеток и установить их в столешницу. При составлении чертежа необходимо соблюдать основные принципы:

Подготовка

Преимущества самостоятельного изготовления мебели заключаются в следующем:

1. Можно подобрать идеальные размеры мебели для существующего помещения, учитывая его размеры, конфигурацию и наличие планировочных особенностей.
2. Каждый свободный сантиметр пространства может быть использован с пользой.
3. Комплект будет изготовлен по индивидуальному чертежу, а значит, его можно назвать эксклюзивным.
4. Мебель будет качественной и долговечной благодаря подбору надежной фурнитуры и контролю каждого этапа изготовления деталей и сборки конструкции.
5. Есть возможность сэкономить.

Процесс самостоятельного изготовления мебельного гарнитура состоит из нескольких этапов.

Таблица 1: Этапы создания кухонного гарнитура.

ЭтапОписание

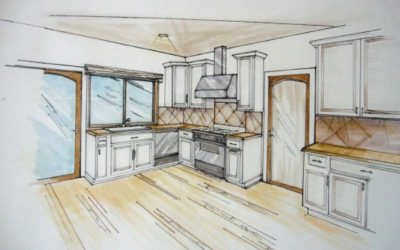

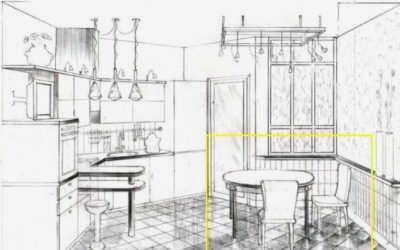

	Создание эскиза

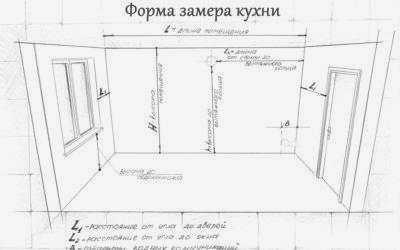

	Измерение помещения
	Чертеж и спецификация деталей.
	Выбор дизайна и закупка материалов
	Раскрой и обрезка деталей

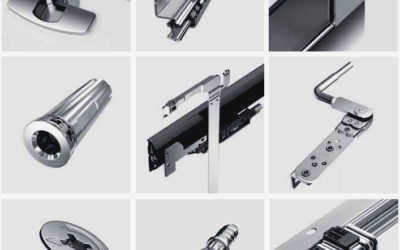

	Закупка фурнитуры, выбранной на этапе разработки проекта
	Сборка

Классификация кухонных модулей

Прежде чем приступить к чертежу, необходимо определиться с несколькими ключевыми параметрами: материал конструкции, тип и материал фасадов, количество модулей.

Каркасы из ламинированной ДСП пользуются большой популярностью благодаря низкой стоимости материала. Лицевой слой защищает материал от проникновения влаги, но края плит особенно чувствительны и требуют качественной защиты – обработки герметиком или защитной ПВХ-пленкой.

МДФ является самым популярным материалом, поскольку, помимо того, что он недорогой, он также гибкий и упругий и может быть обработан с большой точностью.

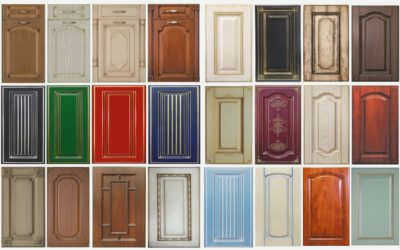

Фасады могут быть изготовлены из следующих материалов:

• пленки, имитирующие любую текстуру и материал;
• шпон;
• прочный, долговечный и простой в использовании пластик;
• в виде алюминиевой рамки с закаленным матовым стеклом или пластиком внутри.

Шкафы выпускаются в настенном или напольном исполнении. При составлении чертежа учитывайте, что над варочной панелью шкаф может не понадобиться. Один край навесных и базовых шкафов можно заменить навесным шкафом.

Основные типы планировки кухни

В настоящее время существует шесть типов планировки этого важного помещения в доме. Каждый из них имеет множество особенностей и нюансов, которые мы рассмотрим далее.

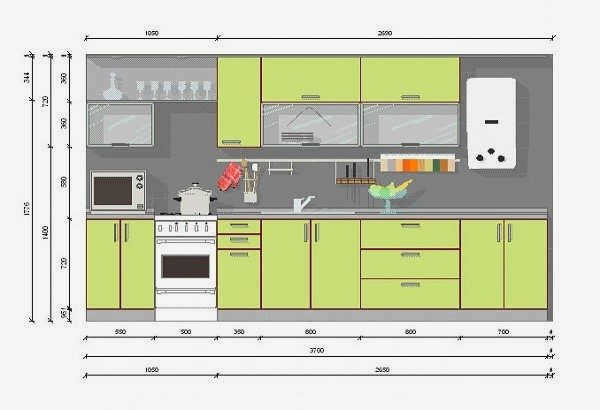

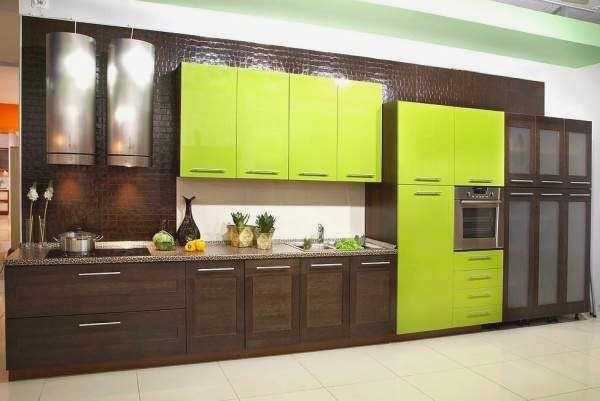

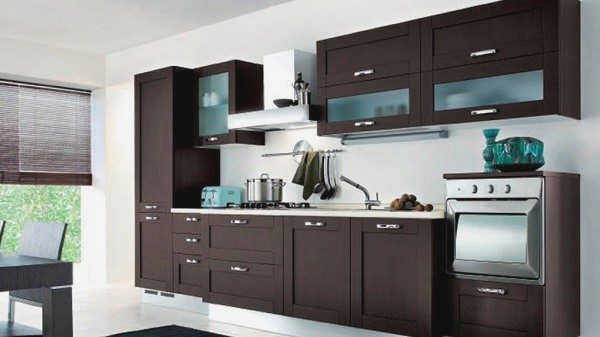

Линейная планировка

Базовая планировка кухни является универсальной. Ее очень легко планировать, поскольку она не имеет углов и идет по одной линии. Поэтому у нее есть еще одна выгодная особенность – сниженная стоимость.

Однако среди недостатков этого типа планировки однозначно стоит упомянуть тот факт, что линейная планировка гарнитура очень неудобна, поскольку, как вы уже догадались, она нарушает наш основной принцип, под которым подразумевается рабочий треугольник.

Данный тип планировки мебели подходит для:

• маленьких кухонь (хрущевских кухонь);
• узких кухонь, ширина которых не превышает 2 метров;
• кухни, образующие пути циркуляции;
• пространства для приготовления пищи в квартире-студии.

Линейные дизайны лучше всего подходят для студентов, очень занятых работающих людей и других категорий людей, у которых просто нет времени готовить дома.

• Размещение раковины посередине между плитой и холодильником;
• Увеличение высоты линейных приборов так, чтобы они находились как можно ближе к потолку;
• Размещение линейных шкафов под углом к широкому подоконнику, что, по сути, добавит еще одну рабочую поверхность.

Как собрать кухонный шкаф

После того как ремонт завершен и кухонный гарнитур приобретен, его необходимо собрать. К сожалению, компания, у которой вы его купили, возьмет с вас дополнительную плату, поэтому лучше научиться собирать его самостоятельно.

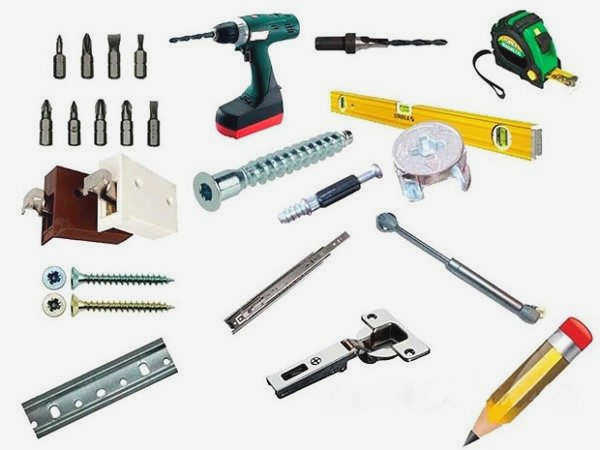

Шаг 1 – Подготовка инструментов

Чтобы собрать кухню самостоятельно, вам нужно подготовить необходимые инструменты:

• Отвертка, чтобы не пришлось затягивать крепеж вручную;
• дрель с набором сверл
• лобзик;
• шестигранные ключи;
• молоток;
• спиртовой уровень;
• плоскогубцы
• резак;
• уголки;
• рулетка.

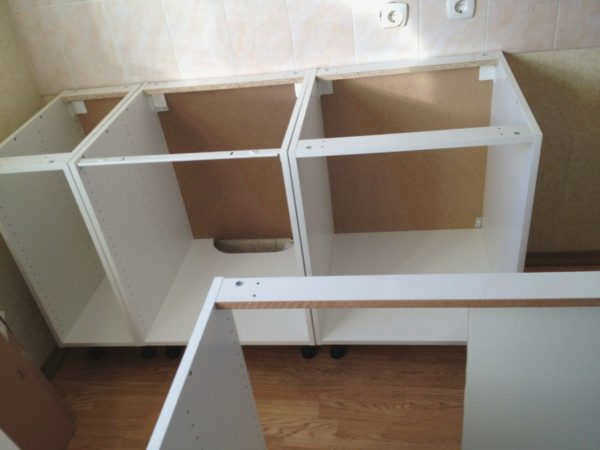

Шаг 2 – сборка шкафа

Первым делом необходимо установить крестообразную фурнитуру для дверей на петли на боковых панелях. Они крепятся с помощью саморезов.

Направляющие, необходимые для раздвижных сегментов, также крепятся к боковинам. Это необходимо сделать в самом начале, так как в дальнейшем это будет проблематично.

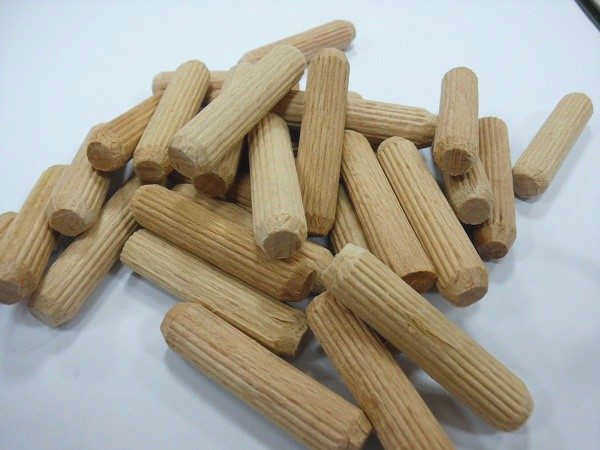

Затем в отверстия типа без насечек необходимо вставить деревянные дюбели. Эти сегменты помогают достичь следующих эффектов:

• Сделать мебель гораздо более гладкой;
• Повысить общую прочность конструкции.

Лучше всего фиксировать дюбели с помощью клея.

После того как дюбели равномерно соединят несколько частей, вкрутите шуруп с шестигранным ключом для окончательного соединения. Пластиковый колпачок из комплекта гарнитуры надевается поверх винта.

Пошаговая инструкция

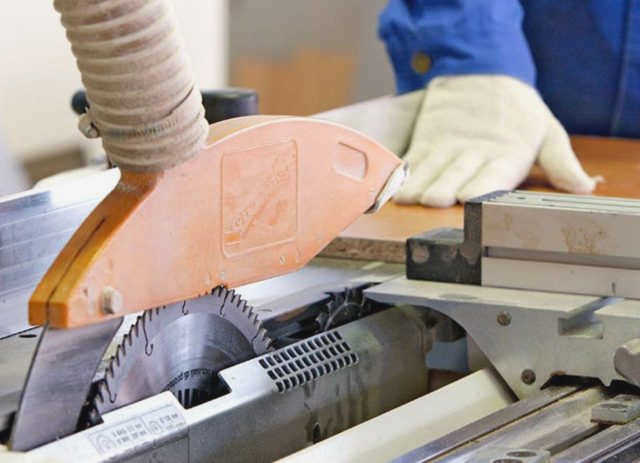

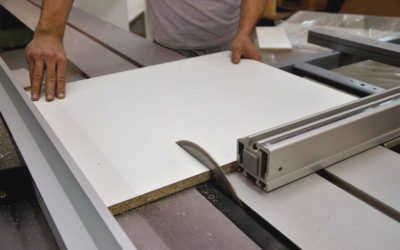

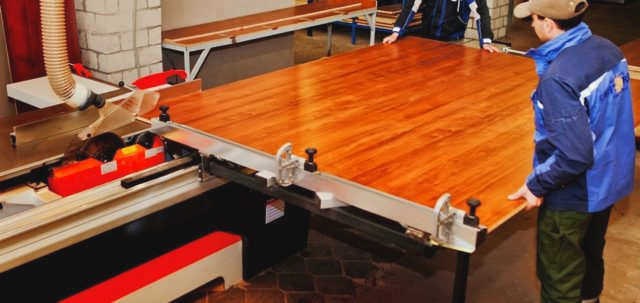

Мы рассмотрим упрощенный вариант изготовления гарнитура – все работы по раскрою досок будут выполнять специализированные компании.

Их стоимость доступна подавляющему большинству покупателей, и даже профессиональные производители мебели рекомендуют их использовать. Почему?

1. Компании используют современное оборудование, и их заготовки отличаются превосходным качеством. Этого невозможно добиться самостоятельно с помощью обычных ручных инструментов.

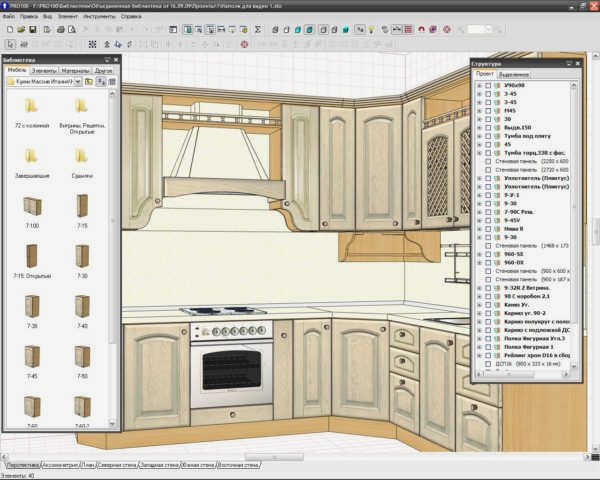

2. Отходы сведены к минимуму. У профессионалов есть специальные компьютерные программы, с помощью которых они создают оптимальные карты раскроя. Только сократив количество непроизводительных отходов, можно полностью окупить стоимость услуги.
3. Компании отвечают за качество деталей и возмещают ущерб в случае брака.
4. Работа выполняется гораздо быстрее, а дома остается меньше мусора. Кроме того, работа деревообрабатывающих инструментов создает очень громкий шум; не все соседи могут терпеть это неудобство.

Принимая во внимание все эти факторы, мы настоятельно рекомендуем вам не заниматься распиловкой самостоятельно, а поручить это профессионалам.

Проектирование и расчет элементов

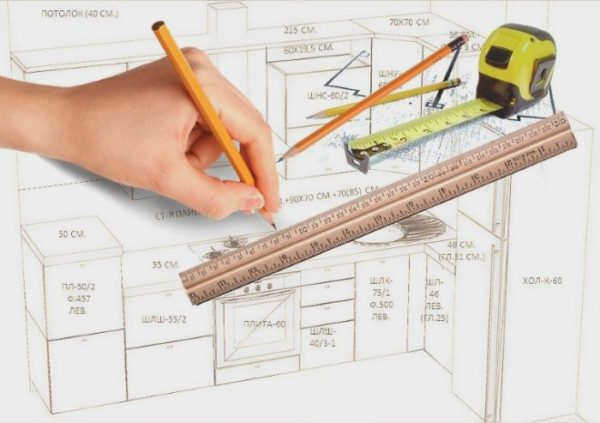

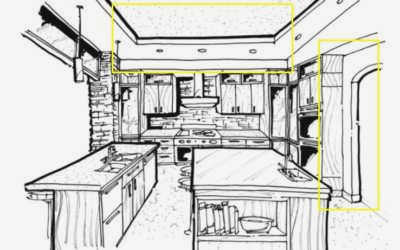

Шаг 1. Нарисуйте эскиз кухонного гарнитура. Предварительно выберите подходящий вариант, определите количество и названия элементов и подгоните их под размеры кухни. Как уже говорилось выше, необходимо соблюдать действующие рекомендации по размерам; они были разработаны эргономикой – наукой о приспособлении рабочих мест к человеческому телу наиболее эффективным и безопасным способом. А кухня – это рабочее место домохозяек, поэтому мебель должна быть удобной.

Заключение

Как видно из кратких инструкций, процесс создания кухонного гарнитура требует большого внимания и тщательности. Вы должны сами составить подробные таблицы и уметь пользоваться столярными инструментами. Не все ошибки можно исправить, в некоторых случаях требуется полная замена деталей. А это очень негативно сказывается на стоимости комплекта, не говоря уже о конструктивных особенностях.

Видео – Кухонный комплект своими руками, чертежи и схемы. Пошаговая технология изготовления кухни

Кухонный гарнитур относится к стационарной мебели, по своим размерам он занимает довольно большую площадь помещения. В последние годы для создания благоприятного микроклимата используется очень экономичный и эффективный подогрев пола, но он имеет ограниченную мощность на квадратный метр. Если помещение большое, может не хватить площади для обогрева. Допустимо ли устанавливать системы под кухонными шкафами и как это сделать на практике? Мы предоставляем профессиональные ответы на эти и другие технические вопросы на нашем сайте мы даем профессиональные ответы на эти и другие технические вопросы.

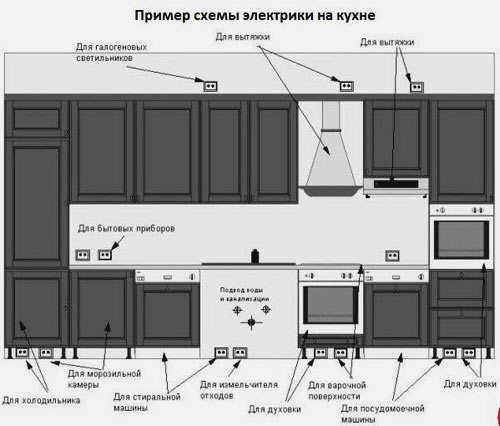

Расположение электрических розеток

Когда электрические розетки правильно расположены в каждой комнате, гостиной или кухне, она становится более уютной. В наше время в домах так много различной бытовой техники, что если заранее не спланировать установку розеток, то в комнате будет много удлинителей.

Кухня всегда требует больше энергии, так как почти все приборы расположены в этой зоне.

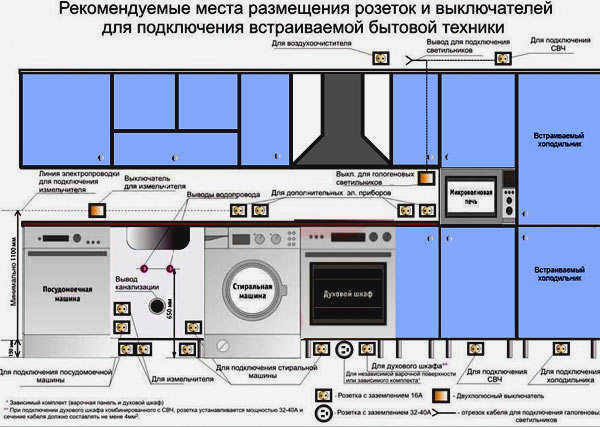

Планирование розеток на кухне

К сожалению, при планировании эргономичной угловой кухни игнорируется планирование розеток.

В результате подключение любого бытового прибора может оказаться весьма затруднительным. Чтобы избежать этого, необходимо составить план, на котором будет указано точное расположение приборов.

Кухонные розетки не ограничиваются стенами. Их можно разместить на фартуке столешницы или непосредственно на столешнице.

В случае встроенной техники розетки могут быть установлены и за мебельными стенками. В этом случае высота от плоскости пола не должна превышать 60 см. Для того чтобы розетка была легко доступна, в стенках кухонной мебели необходимо вырезать отверстия. В целях безопасности розетки для встраиваемой техники должны располагаться на расстоянии менее одного метра от прибора.

Вытяжка считается стационарным прибором, поэтому розетки для нее должны быть установлены на высоте около пяти сантиметров от кухонной мебели. При установке розеток необходимо учитывать расположение вентиляционного канала. Доступ к источнику питания должен быть беспрепятственным, провода не должны мешать.

Советы по проектированию удобной кухни

Каждый владелец кухни проводит на ней много времени, поэтому планировка должна быть удобной. Приступая к планированию будущей кухни, необходимо учитывать основные принципы эргономики и безопасности.

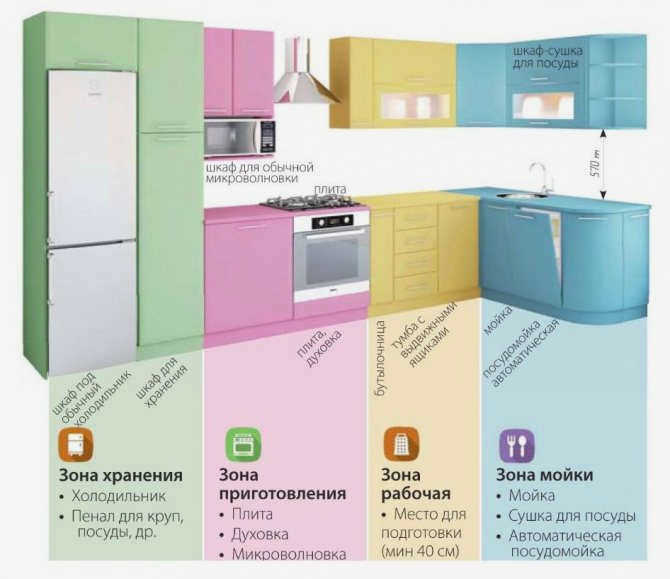

Самый важный принцип при планировании кухни – это так называемый рабочий треугольник. Это правило гласит, что мойка, плита и холодильник должны располагаться в треугольнике. Важно убедиться, что рабочие точки находятся рядом друг с другом – не более чем в 180 см друг от друга. Сначала достаньте продукты из холодильника, затем помойте их в раковине, потом нарежьте и смешайте ингредиенты и, наконец, поставьте на плиту или в духовку.

Планирование кухни начинается с определения положения мойки – она должна находиться на расстоянии 250 см от вертикали. Конечно, мойку можно передвинуть и дальше 250 см, но для этого потребуется как минимум наклонная труба подачи воды, а как максимум – установка насоса. Посудомоечная и/или стиральная машина устанавливаются рядом с раковиной. Как правило, стиральная машина устанавливается слева от раковины, если пользователь правша, и справа от раковины, если пользователь левша.

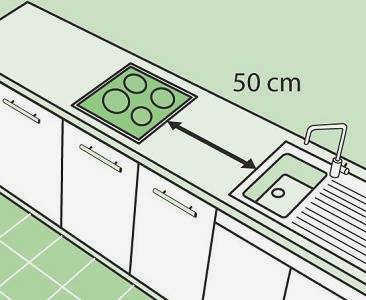

Следующий пункт на плане – плита. Она должна находиться на расстоянии от 40 до 180 сантиметров от раковины и, конечно, рядом с вентиляционным каналом и газопроводом, если таковой имеется. В пространстве между мойкой и плитой можно установить основную столешницу, на которой вы будете резать и смешивать продукты. Если ее длина составляет 90 см, это не слишком коротко и не слишком длинно. По другую сторону от плиты также следует оставить расстояние не менее 40 см – это необходимо из соображений безопасности.

Важно: небезопасно и непрактично размещать плиту на расстоянии менее 40 см от окна.
