Как найти ноль и землю в проводке

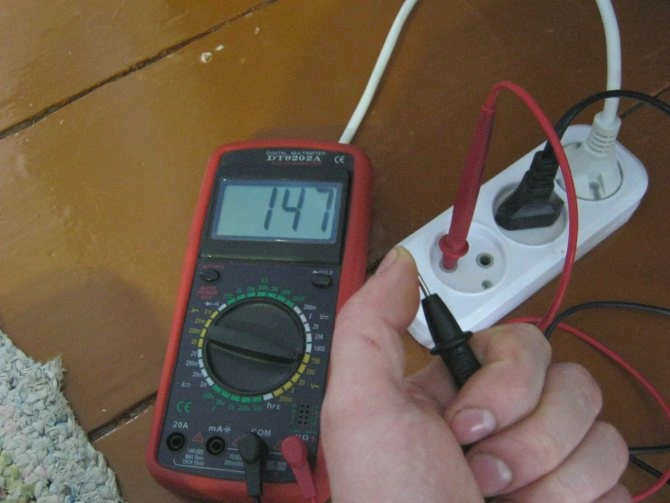

Вопрос: Как безопасно найти фазу с помощью мультиметра?

Как отличить ноль от земли

Давайте начнем с терминов. В русском языке отсутствует слово ноль. Однако оно широко используется из-за простоты произношения. Ноль – это искаженное zero, корни которого уходят в латинский язык. Программист знает: термин NULL обычно используется для обозначения пустых, неопределенных переменных (лишенных типа). Иногда такие данные полезны в алгоритмах (при передаче значений функций).

• Активная стрелочная отвертка способна обнаружить длинный провод, подать туда сигнал и перехватить ответ.
• На практике, если контакты плохого качества, форма сигнала быстро затухает. Индикаторная отвертка указывает на наличие заземления у вилки с открытой фазой.
• Существует условие для определения заземления – необходимо прикоснуться пальцем к контактной площадке. В этом заключается разница между активной и пассивной индикаторной отверткой. В первом случае по такому принципу можно найти фазу, а во втором – правильно определить отсутствие контакта с рассматриваемым участком.

Современная дистанционная отвертка-индикатор позволит оценить, течет ли ток по проводу. Существует специальный дистанционный режим. Обычно их даже два: высокой чувствительности и низкой чувствительности. Это позволит изолировать неиспользуемую часть проводки. Скажем, строители, как известно, завели в дом две фазы вместо одной, перепутав их. Проводку следует использовать с большой осторожностью.

Для тех, кто часто делает ремонт, мы рекомендуем решение: маркировать провода. Лучше всего это делать чернилами для принтера, так как цвета более или менее одинаковые:

Заземление – Третий провод в однофазной электросети (по которому ток поступает в наши дома) не несет рабочей нагрузки, а служит своего рода предохранителем,

Ноль (когда цепь разомкнута, например, в розетке, на нулевом проводе нет напряжения),

Фаза – фазный проводник, по которому течет ток.

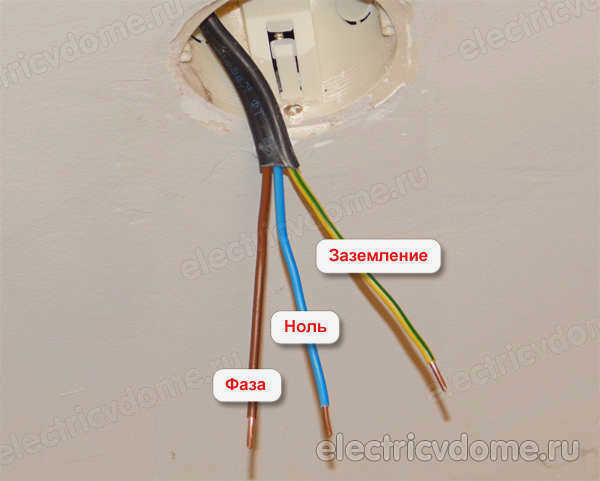

Кабели и провода могут иметь цветовую маркировку. Если жгут проводов был смонтирован правильно и каждый провод жгута был подключен в цветах, соответствующих цветам, обычно используемым для фазного, нейтрального и земляного проводов, то определить, какой провод какой, не составит труда.

Как отличить нулевой и заземляющий провод – Отопление

• Обозначение заземления – латинская буква PE. Когда функции рабочей и защитной нейтрали совмещены, обозначение PEN выглядит следующим образом. Используемая изоляция – желтая, с одной или двумя зелеными полосами;
• Ноль обозначается N, его изоляция синяя или голубая. Иногда также можно увидеть белую полосу на синем фоне;
• Обозначение фазы – латинская буква L. В случае трехфазной сети обозначение будет A, B или C. Изоляция может быть любого цвета, кроме вышеуказанного. Практически во всех случаях она черная, красная или коричневая.

Двухпроводная сеть

Стоит отметить, что этот вариант подключения устарел, так как все новое электрооборудование имеет три клеммы на вилках.

Способы обозначения клемм нейтрали, фазы и заземления могут различаться в зависимости от системы электропроводки, проложенной в помещении.

Трехпроводная сеть

Этот тип сети предполагает наличие трех проводов в квартире или доме. Трехпроводная сеть делится на несколько типов. Если разбить систему TN-S, то защитное и нейтральное заземление прокладывается отдельно от сети.

Назначение проводников в сети этого типа можно определить следующим образом:

• Для определения фазы используйте индикатор в распределительной коробке или распределительном щите;
• Другими проводниками являются нейтральный проводник и защитное заземление. Хорошо бы отсоединить один из проводов от распределительного щита;
• При отсоединении нейтрального провода все электрооборудование в помещении отключится. Третий проводник, который действует как проводник защитного заземления, обозначается как исключение.

В системе TN-C-S защитное заземление и нулевой проводник исходят не от подстанции, а от входа проводников в помещение. В этом случае стоит придерживаться плана, описанного для определения назначения проводников системы TN-S. Кроме того, проверив место разделения PEN, можно отличить рабочую нейтраль от заземляющего электрода на основании сечения проводника.

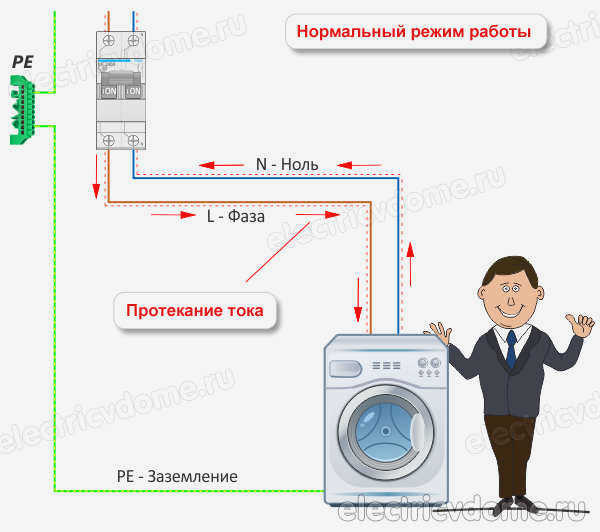

В чем разница между проводником рабочей нейтрали и заземляющим электродом?

В современных домах электропроводка основана на трехпроводной системе с двумя проводниками с нейтральным потенциалом для заземленных конструкций и проводниками 220 В для фазы. Это создает впечатление, что они взаимозаменяемы, но это не так.

Основное различие между нейтралью и заземлением заключается в функции этих проводников:

• Нейтраль (нейтраль) . На схемах обозначается как "N" и подает напряжение на розетки и клеммы электроприборов.
• Заземление (земля) . Он обозначается "PE" и необходим для подключения металлических частей электроприборов к системе заземления.

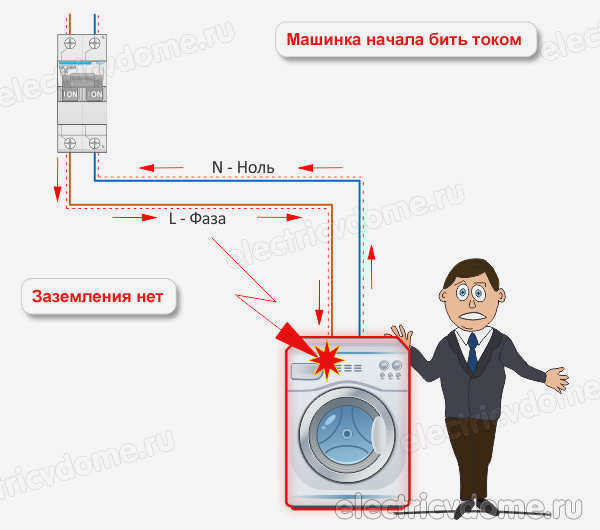

Можно ли использовать нейтральный провод вместо заземляющего?

В современных домах используется система TN. В этой системе нейтральная точка силового трансформатора заземлена, а нейтральный проводник используется для передачи уравнительных токов. Поэтому между нейтральным проводником в электрической системе и заземленными компонентами, такими как водопровод, всегда существует некоторый потенциал.

Обычно это всего несколько вольт, но в сельской местности с длинными линиями электропередач этот потенциал может достигать 30-40 вольт, что весьма чувствительно на ощупь, а во влажных помещениях опасно для здоровья и жизни.

Еще более опасным является обрыв нейтрального провода между зданием и силовым трансформатором. В этом случае повреждается нулевой провод на клемме нейтрального провода и подключенный к нему провод заземления.

• Питание жилых зданий осуществляется по четырехпроводной системе (пятипроводной и заземленной). В этой системе нейтральный проводник N (PEN) обеспечивает постоянное напряжение в розетке за счет уравнительных токов. Если он прерывается, напряжение в розетке может колебаться между 0 и 380 В и повышаться до 220 В на нейтральной клемме.
• Чтобы подать питание на электроприборы, они должны быть подключены одновременно к двум клеммам – нейтральной и фазной. Если нейтральный провод оборван, то при включении электроприбора соответствующий контакт в розетке и подключенный к нему участок проводки будет подключен к фазному проводу.

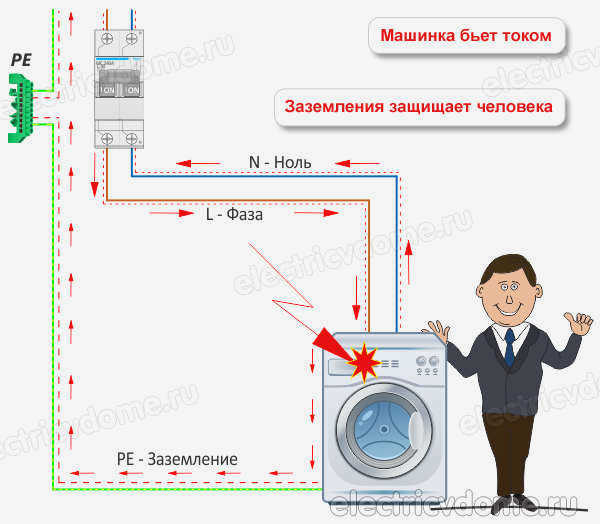

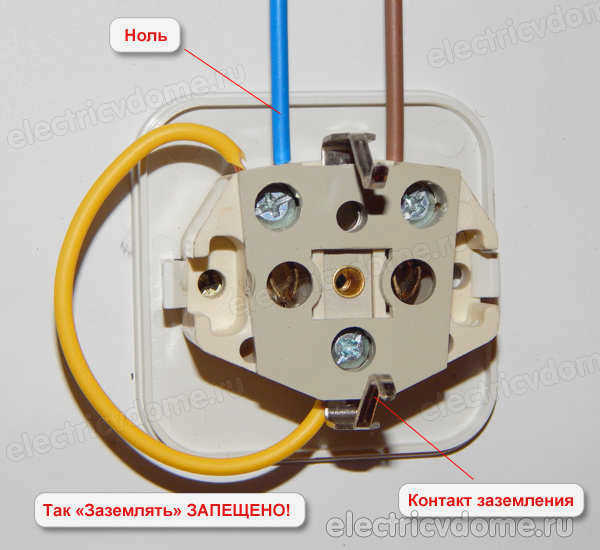

Поэтому ответ на вопрос "можно ли соединить заземляющий провод с нулевым" однозначно НЕТ. Этот способ защищает от поражения электрическим током при повреждении изоляции электроприбора, но опасен при обрыве нулевого провода.

Простые способы определения фазы

Для поиска фазного провода в электроустановке используются различные методы.

Это самый простой метод, позволяющий выполнить эту работу без каких-либо приборов, но он применим только к электропроводке, выполненной в соответствии со стандартом IEC 60446, принятым в 2004 году.

В этом случае, следуя правилам цветового кодирования изоляции проводов Фазный кабель в однофазной системе и двух- или трехжильные кабели обычно имеют следующую цветовую маркировку коричневый, В трехфазной системе и четырех- или пятижильных кабелях оболочка может быть любого цвета за исключением синего и зелено-желтого..

Использование индикаторной отвертки

Этот инструмент позволяет Определите фазный контакт даже в закрытой розетке. Принцип работы индикаторной отвертки основан на протекании через нее активного тока, при этом жало индикатора касается проверяемого провода, а другим проводником является тело человека.

Основная схема индикатора состоит из следующих компонентов:

• Шлейф отвертки . Является одним из штырей схемы инструмента.
• Индикатор . В старых моделях это неоновая лампочка, в более новых – светодиодный или жидкокристаллический дисплей.
• Токоограничивающий элемент . В устройствах с неоновой лампой это резистор сопротивлением 1 МОм, в индикаторах со светодиодом или дисплеем ток ограничивается электронной схемой с питанием от батарейки.
• Контактное кольцо или шайба . Находится в рукоятке, используется для замыкания цепи через корпус, его следует коснуться пальцами перед нахождением фазы и нуля индикаторной отверткой.

Когда жало коснется фазного провода, а человек прикоснется к контактному кольцу в рукоятке, в цепи "жало-неоновый резистор-палочка-тело-земля" начнет протекать ток, и лампа загорится.

Определение нуля и фазы

Чтобы не перепутать нулевой и фазный провода при включении выключателя или во время других электромонтажных работ, используйте специальные инструменты или щупы для определения фаз. Самый простой метод – использовать отвертку.

Индикаторная отвертка

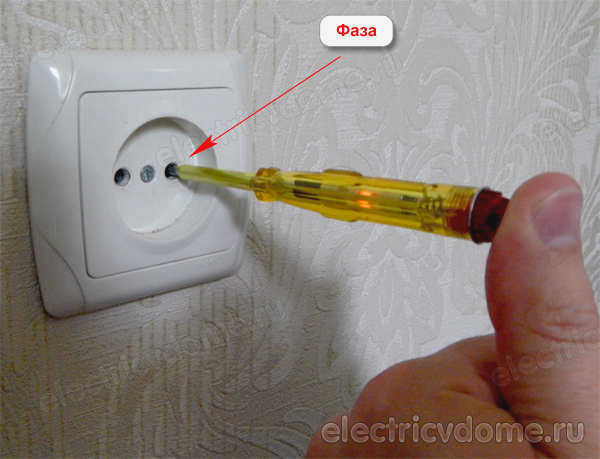

Для того чтобы знать, как определить фазу и ноль с помощью индикаторной отвертки, важно понять, как она работает. Она устроена таким образом, что внутренняя неоновая лампа загорается при наличии разности потенциалов между рабочим контактом отвертки и металлической клеммой на конце ее рукоятки. Чтобы правильно указать фазу с помощью отвертки, выполните следующие простые действия:

1. Отключите источник питания от сети с помощью автоматического выключателя;
2. Зачистите концы проверяемых проводов и поместите их на безопасном расстоянии;
3. Подключите источник питания к сети;
4. Прикоснитесь кончиком пробника к концу тестируемого кабеля;
5. Нажмите пальцем на металлический штифт на конце рукоятки отвертки; не прикасайтесь к наконечнику отвертки во время работы;
6. Если тестируется фаза – должен загореться светодиод внутри пробника.

В дополнение к обычной индикаторной отвертке выпускается также отвертка для резки проводов. Она отличается тем, что содержит батарейки и указывает фазу, не касаясь пальцем противоположного металлического конца. Имеется также отвертка с функцией обнаружения скрытых проводов. Она может определить, где в стене квартиры проходит электрическая сеть. Он использует бесконтактный метод обнаружения, основанный на электромагнитном поле, создаваемом вокруг провода.

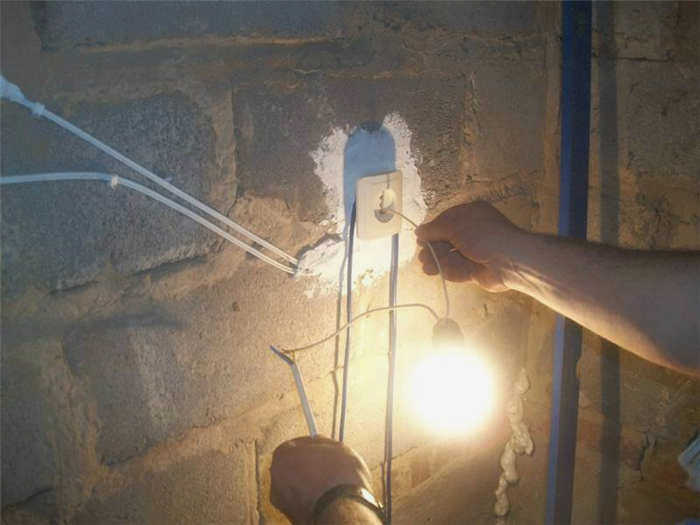

Тестовая лампа

Еще один способ определить фазный и нулевой проводники без оборудования – сделать тестовую лампу. Такой индикатор изготавливается простым припаиванием проводов соответствующей длины к клеммам розетки и вкручиванием в них лампы накаливания или неоновой лампы. Один провод такого фазового детектора подключается к батарее, а другой провод можно использовать для проверки напряжения в сети. Это делается путем прикосновения изолированным концом провода к проверяемому проводу. Если это фаза, лампочка должна загореться. Этот метод очень опасен, поэтому он должен использоваться только в исключительных случаях и запрещен правилами безопасной эксплуатации электроустановок.

Поиск заземляющего проводника

Как мы уже говорили, самый простой способ определить, какой провод ведет к заземлению, – это определить его цвет или буквенное обозначение. Однако в нашей стране не всегда и не все делается по правилам. Поэтому может возникнуть вопрос, какой провод идет на заземление.

Проблема с заземляющим проводом может возникнуть в двух местах: в распределительном щитке и в распределительной коробке:

Читайте также: Релейная защита генератора TF 60 МВт. Дистанционная защита. Контроль тока на стороне 110 кВ. Ввод защиты в эксплуатацию

1. Начнем с распределительного устройства. Здесь заземляющий проводник достаточно легко определить. Фазный проводник подключен к групповым автоматическим выключателям. Нейтральный провод подключается к УЗО и счетчику. Проводник, не имеющий коммутационных аппаратов и заземленный.

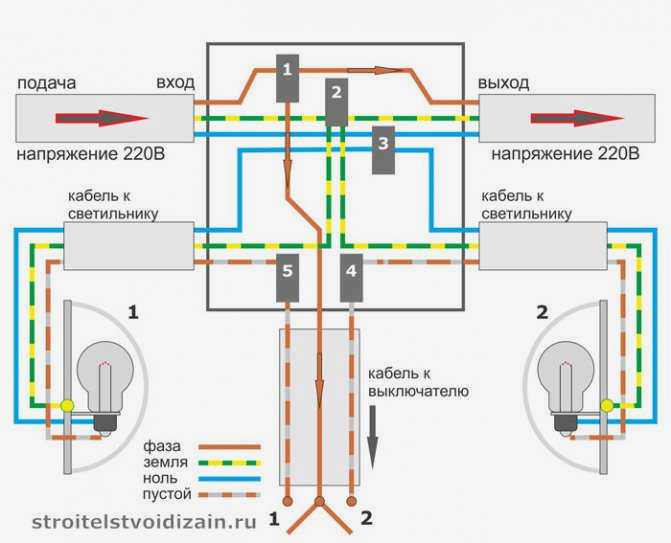

Поиск проводника защитного заземления в распределительной коробке

1. В распределительной коробке все немного сложнее. Здесь есть четыре или даже больше соединений, которые трудно идентифицировать без цветовой маркировки.

• Здесь есть несколько вариантов. Самый простой – найти розетку, которая точно подключена к этой коробке. Для этого снимите напряжение с этой группы. Откройте ближайшую розетку. Провод заземления будет подключен к клеммам заземления розетки. Остается только проследить этот провод в распределительной коробке.
• Если все провода в распределительной коробке одного цвета, дело обстоит несколько сложнее. В этом случае придется воспользоваться методом исключения. Прежде всего, необходимо исключить фазный провод.
• Самый простой способ определить фазный провод – через выключатель. Ведь нейтральный и защитный проводник не идут к выключателю. Поэтому соединение, в котором к выключателю ведет один провод, однозначно является групповым фазным проводом.
