Обрыв нулевой точки в трехфазных и однофазных цепях
Лампочка может гореть ярко – но недолго!
Иногда обычным людям приходится слышать эти страшные слова – "обрыв нулевой точки". Оно вряд ли понятно обычному человеку, но всегда влечет за собой очень неприятные последствия – поражение электрическим током, сгоревшие приборы и даже пожар в квартире.
В этой статье я подробно рассмотрю, что такое нулевое замыкание, как оно возникает и каковы могут быть последствия. И, конечно же, я рассмотрю защиту от нейтрали в трехфазных и однофазных сетях.
Тем, кто не понимает разницы между трехфазными и однофазными сетями, я настоятельно рекомендую прочитать эту статью.
При изучении данной статьи также важно знать, как формируются системы заземления.
Где происходит обрыв нуля
Как правило, обрыв нейтрали может произойти в в трехфазной системено он также может произойти в однофазной системе в однофазной системе.
При этом происходят совершенно разные процессы, которые я объясню более подробно ниже. Вкратце, что происходит:
Если обрыв нейтрали происходит в трехфазной сети. Возникает перекос фаз в трехфазной системе, что может привести к тому, что на розетке в квартире может появиться напряжение до 380 вольт! Для людей, если они правильно заземлены, такая авария не опасна. Но для наших электроприборов это может быть очень опасно! Это также может быть очень печально для нашего дома, так как может привести к пожару.

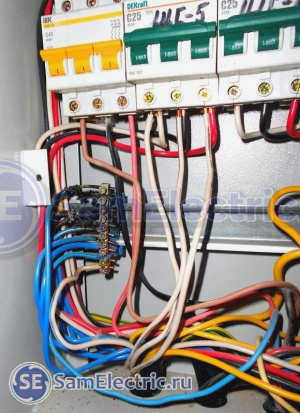

Неисправность заземления может быть в щитке на лестничной клетке, в этом случае риску подвергаются только квартиры на одной лестничной клетке. Это также может быть главный распределительный щит в многоэтажном здании. Например:

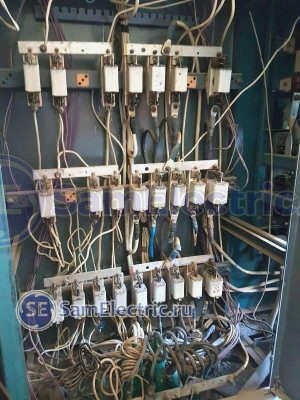

Распределительное устройство в подвале многоэтажного здания – в плохом состоянии
Если в однофазной цепи произошел обрыв нуля. Последствия не так страшны – в розетке будет нулевое напряжение, и электроприборы просто не будут работать. Однако вся электрическая сеть (а при плохом заземлении – и корпуса электроприборов!) будет находиться под напряжением 220 вольт!
SamElectrik.ru в социальных сетях:
Подписывайтесь! Там тоже интересно!
Для начала, чтобы напугать вас -.
Поиск обрыва в нижней проводке
Сложные случаи для поиска обрыва – это скрученные провода, которые находятся в плинтусах или вмурованы в стены и пол. Такой монтаж обычно делают в съемных квартирах и при бюджетном ремонте.
Наиболее распространенной ошибкой, приводящей к поломке, является скручивание алюминиевых и медных проводов. Даже простые и некачественные скрученные одножильные металлические провода могут нагреваться, что приводит к окислению контактов. Подобные установки, выполненные неквалифицированными электриками, могут даже стать причиной пожара!

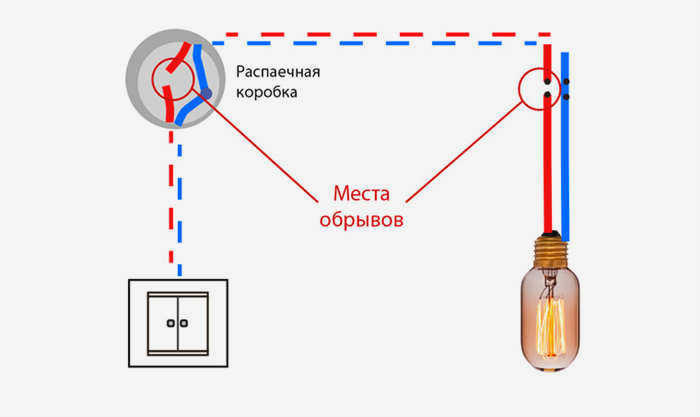

Поиск отверстий в распределительной коробке
Дыры в распределительных коробках – третья по распространенности причина повреждений (по нашему опыту). Обычно трещины в распределительных коробках являются результатом утечки воды от соседей сверху или изначально некачественных соединительных проводов при монтаже.
Процесс поиска разрывов распределительных коробок обычно является одним из самых трудоемких. Сложность заключается, прежде всего, в скрытой установке этих коробок. В большинстве случаев их просто закрывают или заклеивают обоями. Как правило, не рекомендуется замуровывать распределительные коробки, поскольку в случае возникновения проблем к ним нужно как-то добраться.
Непредсказуемость нахождения непарных участков также является большой проблемой. Когда строились жилые (и нежилые) здания, распределительные коробки размещались над выключателями света под потолком. Сегодня эти стандарты часто не соблюдаются, особенно при установке в жилых домах. Коробки устанавливаются в самых непредсказуемых местах и даже прячутся в полу.
В своей работе мы давно отказались от использования распределительных коробок. Все узлы и соединения мы выполняем только на выключателях, розетках, распределителях и ламповых розетках. В случае подвесных или натяжных потолков коробки устанавливаются под ними.
Причины дефектов
Электрооборудование может служить десятилетиями в безотказном состоянии. Однако на практике повреждения электрических сетей не являются редкостью и могут иметь несколько причин.
К таким факторам относятся:
- Длительное использование проводников. Проводка может прекрасно работать в течение многих лет, но через некоторое время она начинает разрушаться. Когда это происходит, в сети появляются скрутки и утечки, из-за которых регулярно срабатывают автоматические выключатели УЗО (отсутствие автоматического выключателя УЗО увеличивает утечку). Эти неисправности рано или поздно приводят к перебоям, а затем и к полному отключению электроэнергии.
- Механические неисправности. Не зная схемы электропроводки, при сверлении отверстий или забивании гвоздей в стену легко задеть провод, вызвав его обрыв, а иногда и короткое замыкание. Иногда незначительные механические повреждения имеют отложенный эффект: в этом случае целостность провода может нарушиться не сразу, а через несколько месяцев или даже год.
- Поврежденный кабель или неправильная установка. Поврежденные провода склонны к постоянному нагреву, что может иметь фатальные последствия. После резкого скачка напряжения такие жилы могут оборваться.
- Неправильное использование адаптеров. Неисправности электропроводки могут быть вызваны неправильным использованием удлинителей или тройников. Это может произойти, если к прибору подключено несколько мощных бытовых приборов, например, стиральная и посудомоечная машины.

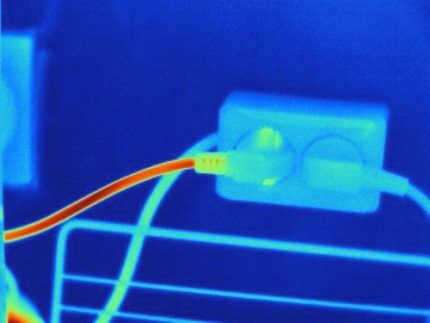

При неправильном использовании переходника выходящие из него кабели подвергаются перегреву и повышенному напряжению, что может привести к оплавлению изоляции.
Во всех случаях необходимо определить местонахождение поврежденного кабеля, чтобы можно было немедленно устранить повреждение.
Инструкции по определению местоположения повреждения
При обнаружении неисправности следует немедленно принять меры для поиска причины неисправности и определения приблизительного места повреждения в системе электроснабжения.
В качестве первого шага проверьте, в каких помещениях возникли проблемы с электричеством.

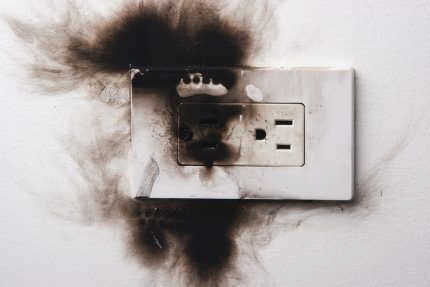

Оплавленные выключатели или розетки указывают на то, что повреждение проводки находится в смежных зонах электроснабжения.
Далее проверьте, затронуло ли повреждение светильники или розетки, протестировав их тестером. В зависимости от ответа на последний вопрос, действуйте следующим образом.
В данном случае причиной неисправности может быть обрыв фазного или нулевого провода.
Обрыв фазного провода
В первую очередь необходимо проверить, к какому предохранителю подключена неисправная розетка. Определив источник питания, к которому подключен неисправный кабель, отключите ток и отсоедините все жилы от распределительного устройства: "ноль", "фаза", "земля" (если есть).

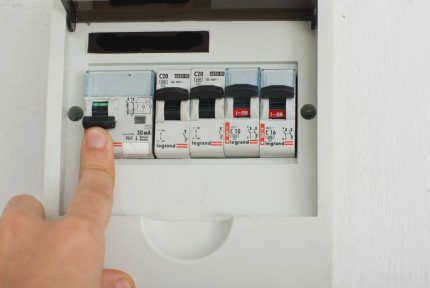

Чтобы найти источник питания розетки, включите автоматический выключатель и одновременно проверьте наличие или отсутствие фазы с помощью индикатора.
Затем вооружитесь мультиметром, с помощью которого поочередно проверьте все соединения, прилегающие к неисправному объекту, начиная с кабеля в щитке.
Таким образом, можно определить неисправный участок: между двумя розетками обычно проходит два провода или, если есть "земля", три провода. Если в этой зоне можно найти только один провод (например, нулевой), можно считать, что неисправность находится именно здесь.
Распределительные коробки часто недоступны, поскольку скрыты под слоем отделочного материала. Если у вас есть доступ к таким устройствам, рекомендуется вскрыть их, поскольку там часто возникают повреждения жил.
Основные причины неисправности кабельной проводки
Если выбран качественный кабель и соблюдена технология монтажа, то проводка будет работать долгое время, не доставляя хозяевам никаких проблем.
Но в реальности часто случаются сбои в работе электрической сети, которые вызваны следующими причинами:
- Эксплуатация кабелей в течение длительного периода времени
В старых зданиях, как правило, используются алюминиевые кабели, которые быстро приходят в негодность, а любые другие кабели со временем стареют, пластиковая изоляция становится негибкой, хрупкой и трескается. Токи утечки начинают накапливаться в трещинах, которые при отсутствии автоматического выключателя остаточного тока не могут быть немедленно обнаружены, проводимость падает, сопротивление увеличивается, и даже возможно возникновение короткого замыкания и полное прекращение электрического тока.
- Повреждение кабеля во время ремонта
Для того чтобы вбить гвоздь или просверлить отверстие в стене, необходимо знать трассу проложенной электрической сети. В противном случае вы можете задеть кабель и вызвать его обрыв, а иногда даже короткое замыкание. Иногда задевается только участок кабеля, что через некоторое время приводит к его полному разрушению.
- Неисправная электропроводкаИли неисправная электропроводка
Плохой кабель быстрее изнашивается. Слабые кабели перегреваются при колебаниях напряжения, а поврежденные могут загореться при перегрузке сети.

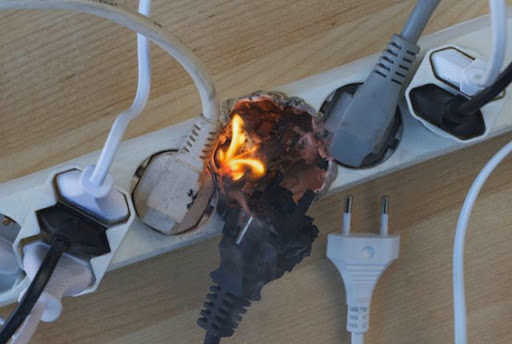

- Чрезмерная нагрузка на один кабель
Если один тройник или удлинитель поддерживает несколько мощных приборов, это может привести к перегреву, плавлению изоляции и поломке проводов.
Какой бы ни была причина, если в проводке есть обрыв, немедленно найдите место обрыва и устраните неисправность как можно скорее.
Как найти место повреждения
Чтобы найти место повреждения, сначала проверьте все комнаты, выключатели и розетки и посмотрите, в каких комнатах нет света или питания в розетках. Если розетка или выключатель повреждены, это означает, что на соседнем участке сети нарушена проводка.
Затем с помощью тестера найдите неподключенные светильники и розетки, чтобы выяснить, является ли поврежденный кабель фазным или нейтральным.
Если поврежден фазный кабель
Первое, что необходимо сделать перед началом работы, – это отключить электричество, отсоединив от распределительного щита все провода: фазу, нейтраль и землю. Для этого сначала необходимо определить, к какому выключателю подключен неисправный провод. Для этого переключите автоматический выключатель и проверьте каждое положение индикатором отсутствия или наличия фазы.
Используя мультиметр, поочередно проверьте существующие соединения, которые примыкают к неисправной сети, начиная с провода в распределительном щите.
Таким образом, вы сможете найти зону повреждения: как правило, в зоне двух розеток находятся два или три провода, при условии, что "земля" подключена. Если найден только один провод (например, нулевой), то это определенно зона неисправности.
Читайте также: Какие инструменты использовать для пробивания стены под проводку?
Желательно иметь доступ к распределительным коробкам, которые следует открыть и проверить на наличие повреждений проводников, поскольку именно там часто возникают неисправности при плохом соединении.
Если неисправность в коробке не обнаружена, используйте индикатор для определения отсоединенных проводов на каждом проводнике и проверьте клеммную колодку и оставшиеся провода.
Существует система электропроводки, в которой распределительная коробка не установлена. В этом случае розетки соединяются двумя 4-проводными кабелями. При таком типе подключения снимите разъемы на концах неисправной сети и проверьте все провода мультиметром.
Обрыв нуля на вводе или внутри распределительной коробки
Если обрыв нейтрального проводника произойдет перед распределительной коробкой или в ней, в комнате дома или квартиры, где коробка распределяет напряжение, возникнут проблемы с нейтральным проводником и работой электроприборов. Однако в соседних комнатах все будет в порядке.

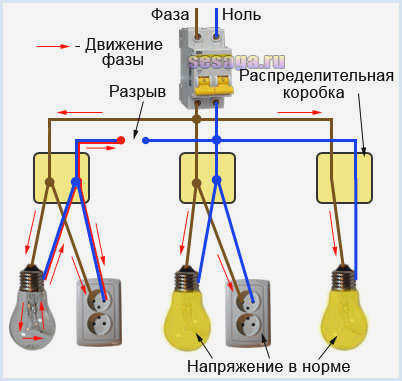

На фотографии выше видно, что перед левой распределительной коробкой имеется обрыв в нейтральном проводнике, и фаза через нить накала лампы (нагрузку) поступает на ноль розетки.
При поиске такого повреждения вскрывают проблемную коробку и находят общую нейтральную витую пару (она самая толстая в коробке). Нити витой пары разрезаются, соединяются и скручиваются вместе.
Наконечник. Если витая пара медная, рекомендуется ее спаять.

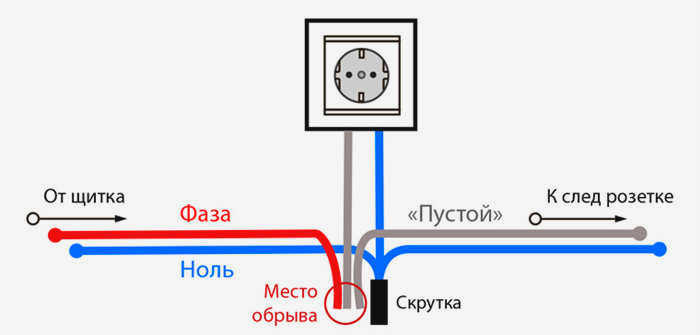

Когда ноль прерывается перед распределительной коробкой, как показано на рисунке выше, часто приходится открывать отверстие в стене с проводом, чтобы найти место обрыва.
