Распределительные коробки бывает трудно найти. Особенно в старых домах с непривычной планировкой и схемой электроснабжения. Кроме того, такие разветвители тщательно прячут при возведении стен или даже при проведении ремонта.
6 способов найти скрытый кабель под слоем штукатурки
Существует несколько способов найти скрытую проводку в стене. Один из них – использовать индикаторную отвертку. О других способах читайте в этой статье. Мы также развенчаем мифы о некоторых так называемых "народных" методах.
Перепланировка квартиры, установка дополнительных розеток, перенос дверей – все это требует знания расположения старой проводки, которая "замурована" в стене. Существует несколько способов выяснить, где находится проводка. Некоторые из них менее точны, но дешевы, другие точны до сантиметра, но стоят больших денег. Обсудите эффективные методы и развейте мифы о некоторых из них.
Поиск с помощью радиоприемника
Если вы еще не выбросили старый радиоприемник, а сохранили его как раритет, вы можете использовать его для поиска скрытой в стене проводки. Для этого необходимо настроить его на частоту 100 кГц. Также необходимо убедиться, что в сети есть напряжение. Затем максимально растяните антенну и прислоните ее к стене (это можно сделать и без антенны). Медленно перемещайте антенну вдоль стены (не касаясь ее, чтобы избежать трения) – чем ближе к проводке, тем сильнее вы услышите характерный треск. Старайтесь не шуметь, чтобы отчетливо слышать изменение высоты тона.
Радио может определить местонахождение провода с точностью до 10 сантиметров – очевидно, это большая погрешность, но если вы хотите знать, куда прибить картину, этот метод сработает. Мы не рекомендуем использовать этот метод для "вскрытия" стены.
Профессиональные инструменты поиска
Существует множество методов проверки мест прокладки кабелей. Они основаны на использовании устройств, способных обнаружить кабель без прямого контакта. К ним относятся следующие устройства:
- электромагнитный детектор скрытых кабелей;
- индикатор отвертки
- металлоискатель;

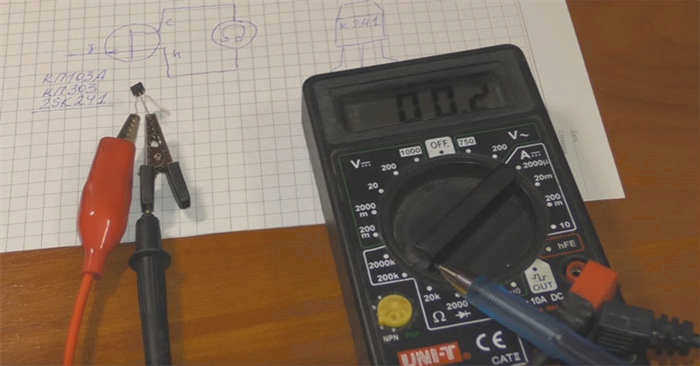

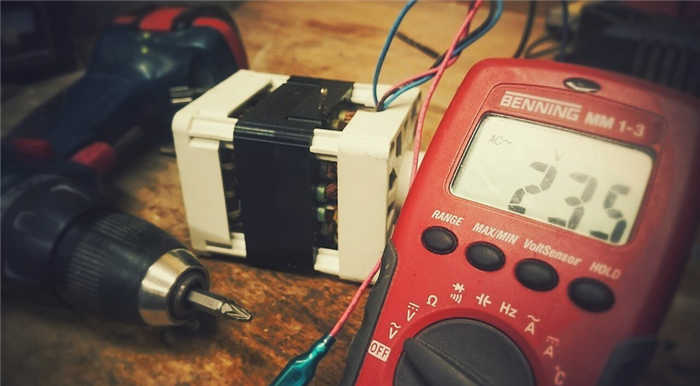

- мультиметр и полевой транзистор;

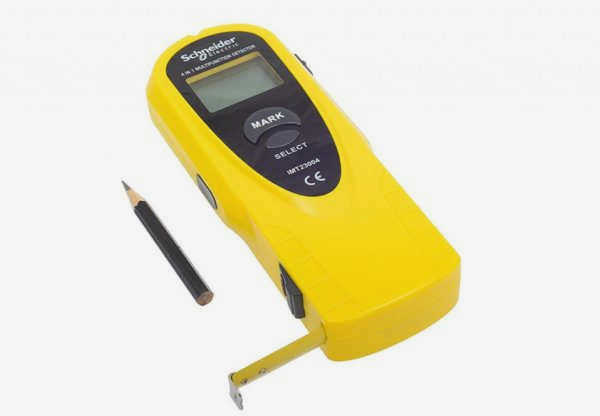

- Комбинированный детектор.

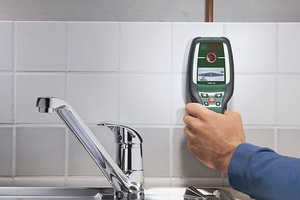

Электромагнитный детектор скрытых проводов
Электромагнитные детекторы – это профессиональные устройства для обнаружения проводов. Их работа основана на регистрации переменных электромагнитных полей, исходящих от проводника. Приборы этого типа требуют протекания тока 5-10 ампер через тестируемый провод во время поиска. Это соответствует электрической нагрузке в 1-2 кВт.
Электромагнитное устройство для поиска проводов обладает хорошей точностью. Однако у него есть один существенный недостаток. Он способен обнаружить провод только в том случае, если по нему течет ток. Найти обрыв в цепи с помощью этого прибора невозможно. Поэтому дом должен быть под напряжением, а проверяемая линия не должна иметь оборванного провода. Этот тип детектора идеально подходит, если кабель находится под напряжением и вам нужно сделать отверстие в стене без лишнего риска.

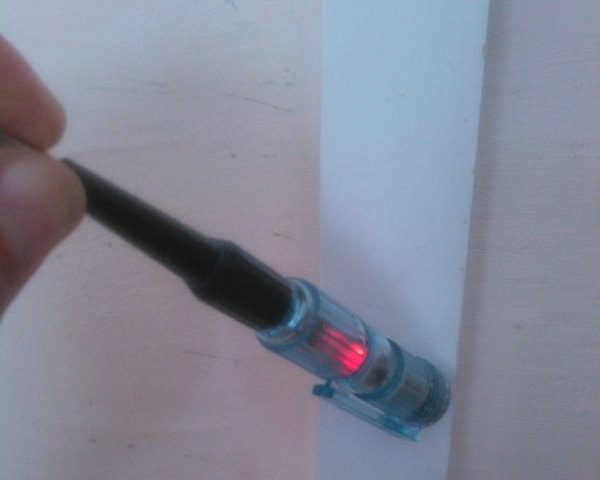

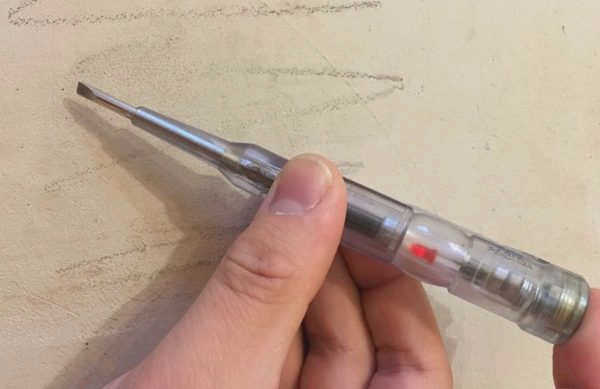

Индикаторная отвертка
Самый дешевый метод обнаружения закопанной проводки. Кабельный тестер стоит около 20-30 рублей. Он есть у каждого электрика. Электрики используют его для поиска фазы и нуля. Если прикоснуться отверткой к кабелю, он загорается. Более дорогие модели могут издавать звуковой сигнал. Независимо от цены, прибор указывает фазный провод, а нулевой молчит.
Народные и дедовские методы
Хорошие приборы для обнаружения скрытой проводки стоят немалых денег. Поэтому нет смысла их покупать, если нужно сделать несколько отверстий в стене. Найти проводку в доме можно с помощью устаревших или народных методов.
Эти методы не очень точны и надежны. Однако они позволяют обнаружить кабель с помощью подручных средств. Народные методы обнаружения требуют таких устройств, как:
- слуховой аппарат;
- радиоприемник;
- компас;
- смартфон.
Дополнительная информация. Если вы хотите определить местонахождение распределительной коробки, от которой ответвляются провода, можно обойтись без инструментов. Вам понадобится отвертка с монолитной ручкой. Коробка представляет собой пустую полость. Если вы постучите отверткой по стене, вы услышите стук там, где есть твердый бетон, и звон там, где есть коробка.
Обнаружение кабеля слухового аппарата

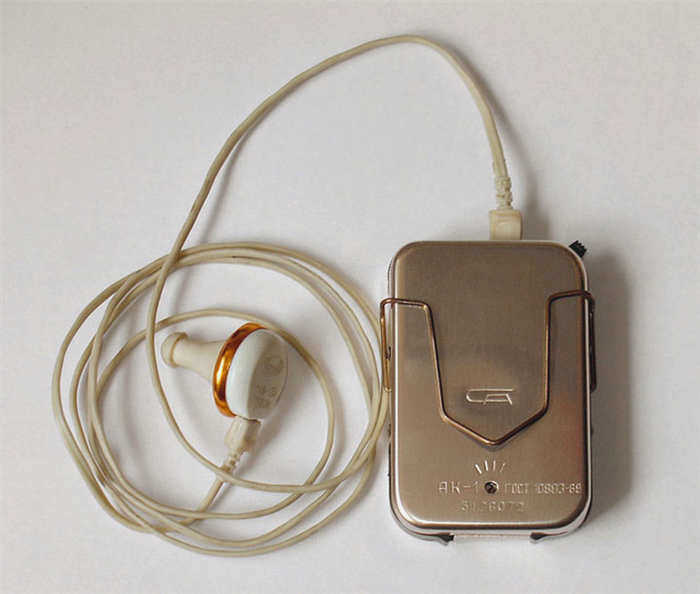

Старые модели слуховых аппаратов довольно эффективно обнаруживают кабели, проложенные в стенах. Примером такого аппарата является AK-1. Устройство дополнено функцией "телефон". Она предназначена для того, чтобы люди с потерей слуха могли разговаривать по телефону без лишних помех.
При работе в этом режиме устройство способно обнаруживать электромагнитные волны от проводки. Для поиска прибор необходимо провести вдоль стены в месте расположения подозрительного кабеля. Для обнаружения через кабель должен протекать ток.

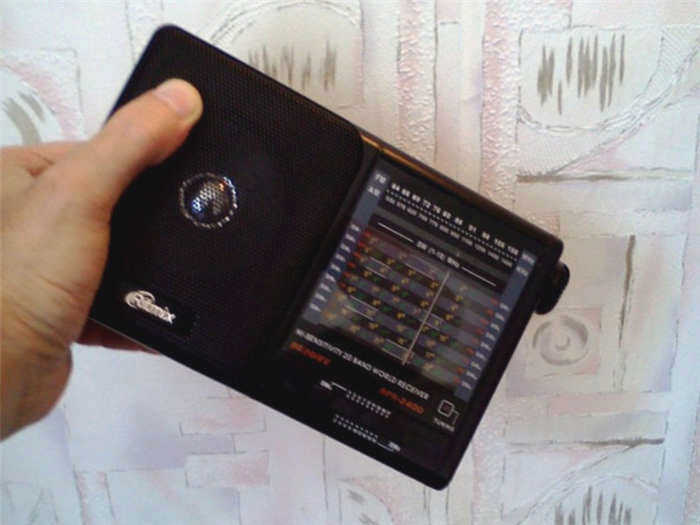

Радиопоиск
Этот метод похож на предыдущий метод обнаружения кабеля. Антенны радиоприемников улавливают переменные электромагнитные поля с частотой 50 Гц. Поэтому радиоприемник способен обнаружить провод с током на расстоянии 30-50 мм. Особенно чувствительны недорогие приемники с плохой помехоустойчивостью.

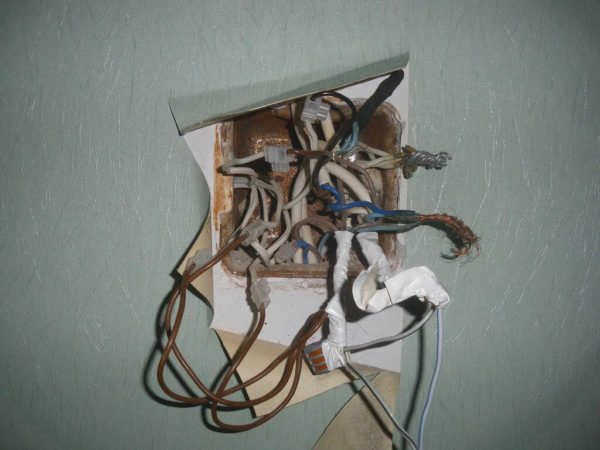

Поиск распределительной коробки в стене – обзор методов
Для того чтобы полностью заменить проводку в квартире, необходимо определить точное расположение распределительных коробок. Этот шаг является обязательным. Без этой информации вы не сможете определить местонахождение кабельного канала и понять систему электроснабжения в помещении. Поэтому, прежде чем брать в руки инструмент, вы должны знать, как определить местонахождение распределительной коробки в стене.
Распределительные коробки предназначены для разветвления одного силового кабеля в помещении на несколько электрических точек. Поэтому при проведении новой проводки или добавлении розеток и выключателей необходимо выяснить, где расположены распределительные точки.
При поиске распределительной коробки в панельном доме люди сталкиваются с двумя проблемами:
- Коробка не видна. Она спрятана в стене. Во время ремонта специалист прилагает все усилия, чтобы сделать распределительную коробку как можно более незаметной и спрятать ее под штукатуркой.
- Чтобы подключить новые провода, коробку необходимо открыть. Это должно быть сделано с максимальной точностью, с точностью до сантиметра. Поэтому перед открытием коробки необходимо определить ее форму и размеры. Никто не хочет повредить стены и обои. Коробку следует открывать как можно более аккуратно и умело.
Важно. Необходимо знать, сколько коробок должно быть в комнате. Некоторые конструкции предусматривают два распределительных пункта в одной комнате. В других – коробка проходная. В данном проекте это одна коробка на две комнаты.
Методы размещения распределительных коробок
Расположение коробки в квартире зависит от ряда факторов. Наиболее важным из них является эпоха, в которую было построено здание. Это не относится к жилищам, подвергшимся изменениям или модернизации в ходе реконструкции.

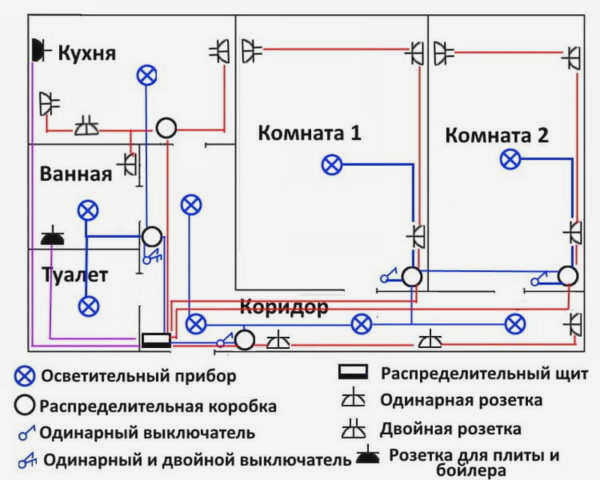

Поиск коробки в соответствии со схемами и планами
Электропроводка представляет собой сложную техническую систему. Поэтому расположение коробок в современном доме должно быть простым, логичным и предсказуемым. Стандартное место установки – 150 мм над потолком и непосредственно над выключателями и розетками. Если установка выполняется профессионально квалифицированным электриком, то это правило соблюдается.

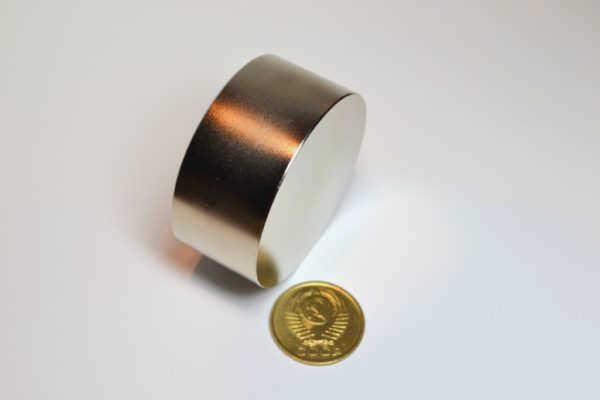

Магнит или компас для поиска металлических коробок
Сегодняшние коробки изготавливаются из пластика. Старые же часто были сделаны из железа или имели крышку из жести. Поэтому их можно обнаружить с помощью магнита, компаса или другого предмета, который может реагировать с железом.
В этом методе магнит перемещают вдоль стены, где должна находиться распределительная коробка. Искомый объект находится там, где магнит притягивается или отклоняется игла компаса. Чувствительность обычного черного феррита может оказаться недостаточной. Поэтому следует использовать неодимовый магнит.
Дополнительная информация. Хороший неодимовый магнит можно бесплатно взять из ненужного телефона или наушников плеера. Капельки нужно будет разбить молотком и плоскогубцами. Маленькие магниты в форме таблеток диаметром 4-6 мм всегда есть в наушниках.

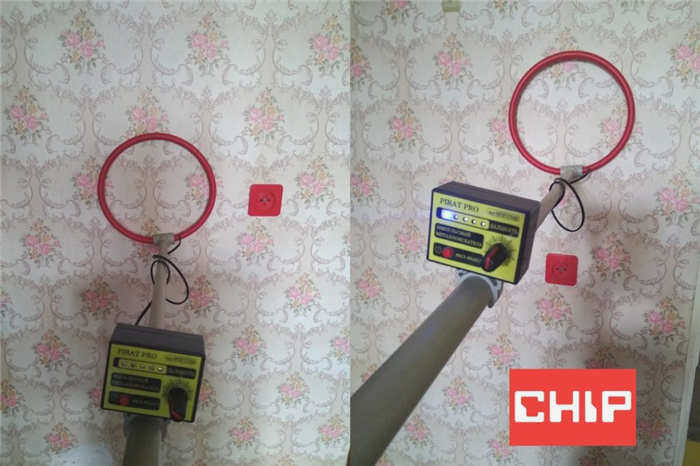

Обнаружение металла
Более профессиональная техника, доступная копателям-любителям. Металлоискатель способен реагировать на металлическую распределительную коробку или провода внутри нее. Прибор чрезвычайно чувствителен на расстоянии 5-10 см. Поэтому, скорее всего, мощность улавливания придется уменьшить.
Все о том, как самостоятельно найти скрытую проводку
Он прокладывается внутри стены в специальных каналах. Проложенный таким образом кабель покрывают слоем раствора, полностью выравнивая поверхность. Таким образом, он надежно защищен от повреждений и разрывов. Кроме того, кабель совершенно не виден. Поэтому неплохо было бы составить план, на котором подробно показана прокладка кабеля. Однако это не всегда так.

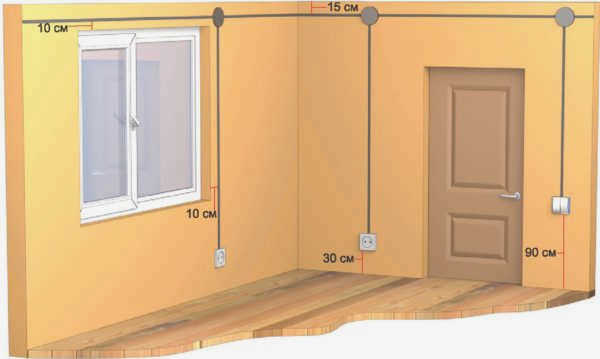

Электропроводку можно регулировать. Например, все кабели прокладываются только под прямым углом в соответствии с электротехническим кодексом. Категорически запрещается прокладывать их по диагонали. Кабели прокладываются горизонтально или вертикально. Любое изменение направления производится только под углом 90°. Это важная информация, помогающая определить местонахождение линии. Однако она дает лишь приблизительное представление о том, где находится провод, выходящий из распределительной коробки или розетки. Точную информацию можно найти с помощью поисковой системы.
Какое оборудование используется для поиска?
Только специализированное оборудование обеспечит наиболее точные результаты. В продаже имеются модели с различными принципами действия.
Электромагнитные детекторы
Они обнаруживают наличие электромагнитного поля. Оно генерируется кабелем под нагрузкой. Нагрузка должна быть не менее 1 кВт. По этой причине перед началом поиска необходимо подать нагрузку на сеть. Например, если вы хотите найти кабель, выходящий из розетки, к которой подключен, например, чайник. Такой тип локационного устройства называется кабельным детектором. Они компактны и очень просты в использовании.
На корпусе обычно есть два светодиода: синий и красный. Синий загорается, когда детектор обнаруживает электромагнитное излучение. Красный светодиод загорается, когда вы подходите максимально близко к его источнику. Рекомендуется проверить поверхность несколько раз, чтобы получить точные показания. Прибор поможет найти обрыв в проводке стены. Он реагирует только на провод под напряжением. В месте обрыва дисплей погаснет.
Существуют и более сложные устройства такого типа. Например, "Дятел", "Поиск" и т.д. Они имеют несколько режимов чувствительности. Они позволяют обнаруживать электрические кабели на расстоянии до 7,5 см. Чем выше режим чувствительности, тем более уязвимо устройство к помехам. Металлические предметы поблизости, высокая влажность поверхности и т.д. влияют на его работу.

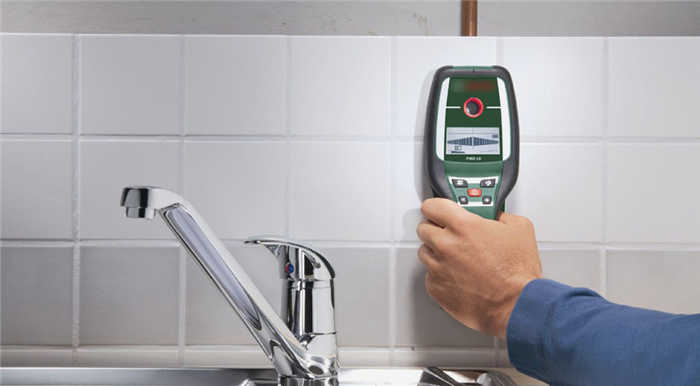

Металлические детекторы
Внутри кабеля находится металлическая проволока. Это может быть алюминий или медь. В любом случае, устройство обнаружит ее. Оно излучает электромагнитные волны. Металл, попадающий в поле действия, изменяет их. Детектор реагирует на эти изменения, посылая сигнал. Некоторые виды детекторов определяют, какой металл был обнаружен. Это значительно облегчает весь процесс.
Оборудование обнаруживает любой металлический предмет: гвозди, провода, саморезы, арматуру. Это особенно затрудняет работу с бетонными основаниями. Однако металлоискатель не обязательно должен быть обузой на линии. Он поможет найти разрывы и оборванные кабели. Если модель оснащена переключателем чувствительности, хорошо знать, что на максимуме он будет реагировать на все металлические предметы, находящиеся поблизости. На минимуме он может "пропустить" кабель.
Дополнительные опции детектора
Некоторые детекторы имеют дополнительные функции. Наиболее распространенными являются следующие.
Автоматическая калибровка
Автоматическая калибровка – это способность детектора распознавать различные материалы и поверхности. Она работает следующим образом. Прибор излучает волны, которые отражаются от материала. Детектор использует автокалибровку для определения того, какие волны относятся к стене, а какие – к другим материалам, таким как металл, дерево или пластик. Пластик в стене может быть, например, стенкой трубы. Если прибор не распознает ее, существует риск повредить водопроводную систему во время настройки.
Автокалибровку можно найти как в электростатических, так и в электромагнитных детекторах, но она значительно увеличит стоимость прибора. Цена будет сопоставима с покупкой универсального детектора, в который уже встроена опция автокалибровки.
Михаил Михайлов
Автокалибровка пригодится, если вы профессионально занимаетесь электромонтажными работами или затеяли крупный ремонт со штроблением стен. Если же вам просто нужно забить гвоздь в стену и не хочется лезть в проводку, автокалибровка вам не нужна.
Автоматическое отключение
Детекторы напряжения питаются от встроенных батарей или перезаряжаемых аккумуляторов. Функция автоматического отключения экономит заряд батареи, если пользователь забывает выключить устройство.
Подсветка
Некоторые детекторы оснащены подсветкой. Это может быть полезно при работе в затемненном помещении или в труднодоступных местах, таких как чердак или склад.
Считывание глубины
Многие детекторы могут указывать глубину залегания проводника. Это важно для электриков, работающих на промышленных объектах. Но если вы выбираете детектор для бытового использования, эта функция не так важна.
Резюме
Если вы не занимаетесь ремонтными работами и вам просто нужно время от времени вбить в стену обычный гвоздь или заменить розетку, достаточно иметь дома бесконтактный тестер. Если же вы сами ремонтируете или строите дом, то лучше приобрести профессиональный универсальный детектор.
Ни один производитель детекторов скрытой проводки не гарантирует абсолютного результата – всегда существует погрешность. Если у вас нет схемы проводки или вы не уверены, что сможете найти скрытую проводку самостоятельно, обратитесь за помощью к профессионалу.
