Как правильно настроить сварочную маску "Хамелеон"?

Сварочная маска "Хамелеон" обеспечивает комплексную защиту глаз и дыхательной системы сварщика во время сварочных работ. Степень защиты и комфорта зависит от правильной подгонки аксессуара. Вот почему так важно разобраться в параметрах перед началом сварки.

Прежде чем мы рассмотрим параметры, давайте немного поговорим об особенностях сварочных масок с фильтрами-хамелеонами. Начнем с эксплуатационных преимуществ:

Благодаря высокому начальному коэффициенту пропускания 2…4 DIN нет необходимости поднимать или снимать маску во время подготовительных сварочных работ
Автоматическое затемнение светофильтра после удара сварочной дуги
Регулируемое затемнение светофильтра в зависимости от интенсивности сварочной дуги (сварочный ток, А)
Другие настройки и режимы

Как вы уже, наверное, поняли, основным элементом, определяющим уровень качества маски и защиты в целом, является фильтр "Хамелеон". Это передовой электрооптический продукт, состоящий из активного и пассивного фильтров.

Активный фильтр защищает сварщика от ослепляющих бликов яркого видимого спектра сварочной дуги. Его конструкция включает множество высокотехнологичных компонентов, в том числе датчики, поляризационные пленки, электронные схемы и т.д. Мгновенная реакция (~ 1/25000 c) гарантирует отсутствие "отражений" и повреждений роговицы.

Высокотехнологичное защитное стеклянное покрытие действует как пассивный фильтр, который постоянно защищает сварщика от вредного ультрафиолетового и инфракрасного (УФ/ИК) излучения.

Важный совет! При покупке сварочной маски Chameleon выбирайте из ассортимента проверенных поставщиков сварочного оборудования. Оптический класс, заявленный производителем и подтвержденный обязательным сертификатом в соответствии с европейским стандартом EN 379:2009 или ГОСТ Р EN 379-2011 ССБТ, определяет уровень качества сварочных масок.

Конструктивные особенности сварочных масок

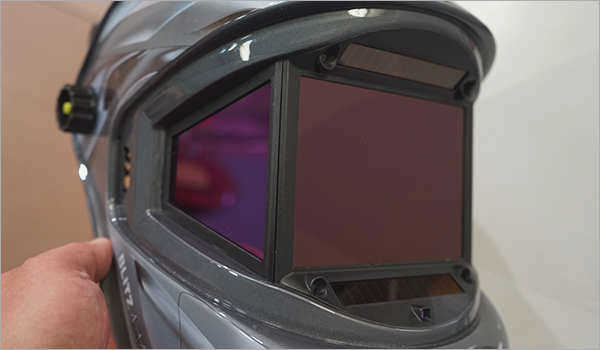

Количество фильтров. Долгое время в продаже были только варианты с одним смотровым окном. В настоящее время маски оснащаются дополнительными фильтрами, которые также защищают сварщика, но позволяют расширить обзор. Дополнительные окна доступны только для более дорогих вариантов (напр, БЛИЦ 4-14 ПАНОРАМНЫЙ ЦИФРОВОЙ). Они повышают уровень безопасности при работе и сводят к минимуму необходимость снимать или открывать маску.

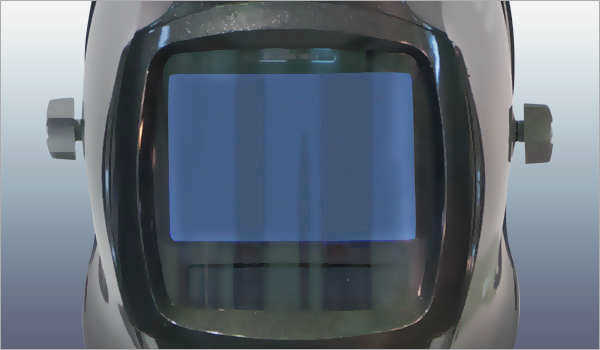

Размер поля зрения. При необходимости можно использовать любое поле зрения. Однако удобнее всего готовить в маске с большим полем зрения, такой как Blitz 5-13 MaxiVisor (112×78 мм). Конечно, размер светофильтра серьезно влияет на стоимость.

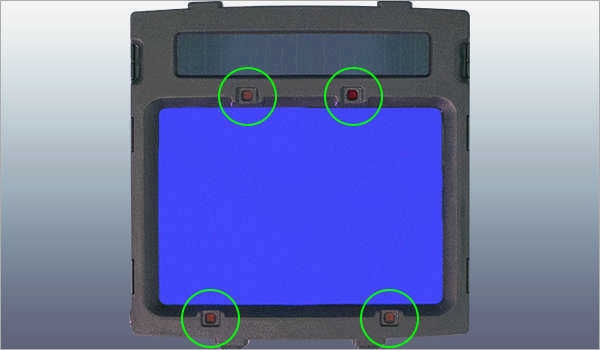

Количество датчиков. Сегодня можно найти маски с двумя, тремя, четырьмя и редко пятью датчиками. Варианты с двумя датчиками относятся к бытовому сегменту и стоят недорого (напр, ОПТИМА 9-13). В этих вариантах датчики могут располагаться сверху или снизу светофильтра (в обоих случаях). Варианты с тремя (пример, Ultima 5-13 Visor) считаются более надежными, но четыре датчика еще лучше. Размещенные по два над и под светофильтром, они обеспечивают быстрый отклик, даже если несколько из них перекрываются. Четыре элемента встречаются в полупрофессиональных и профессиональных моделях. Что касается пятого, то это, как правило, дополнительный датчик, который используется для автоматической регулировки степени затемнения (пример реализации – BLITZ 4-14 PANORAMIC DIGITAL, BLITZ 4-13 SUPERVISOR DIGITAL).

Конструктивные особенности масок-хамелеонов

Маски "Хамелеон" оснащены активным светофильтром с датчиками, реагирующими на вспышки света от сварочной дуги. Количество датчиков варьируется от 2 до 4. Чем больше датчиков, тем быстрее реакция фильтра и тем стабильнее затемнение, особенно при сварке в нестандартных пространственных положениях.

Оптический класс

Он зависит от модели маски и может быть представлен одним, тремя или четырьмя числами, разделенными дробями. Эти числа представляют определенное значение в соотношении 3 к 1, где 1 – наивысшее значение. Это означает, что маска с наилучшей видимостью будет иметь класс, обозначенный как 1/1/1/1, где:

1 цифра – четкая резкость, без искажений;
2 разряд – рассеивание света, т.е. высокая прозрачность;
3 разряд – равномерность затемнения;
Четвертая цифра – угловая зависимость: под углом затемнение изменяется на 1 DIN.

Соответственно, чем выше цифра, тем ниже значения.

В соответствии с номером

Существуют маски с одним центральным экраном и дополнительными экранами по бокам. Это увеличивает площадь обзора и улучшает пространственную ориентацию сварщика.

Размер

Как и количество экранов, размер стекла влияет на поле зрения и комфорт. Чем шире поле зрения, тем лучше сварщик может контролировать ситуацию.

Профессиональные "хамелеоны" могут быть оснащены стандартными и диоптрийными линзами. Они подходят для людей, которые плохо видят на близком расстоянии.

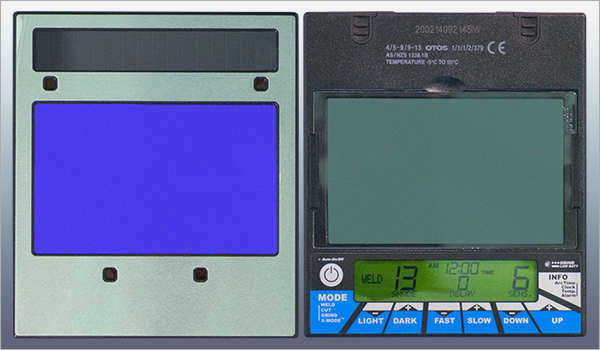

Для регулировки сварочной маски "хамелеон" существуют внутренние и внешние органы управления. Это может быть панель управления со стандартными аналоговыми кнопками, сенсорный экран или простые циферблаты. Они позволяют регулировать параметры даже рукой в толстой рубашке.

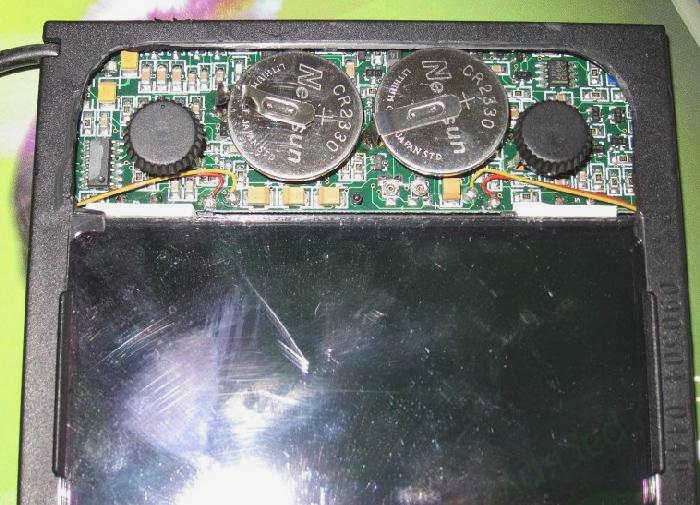

В качестве источника питания используются только солнечные элементы или обычные литиевые батареи, либо может применяться комбинация того и другого. Это более удобное и надежное решение.

Основные регулировки сварочных масок "Хамелеон

Существует три основных параметра, которые могут быть отрегулированы в соответствии с потребностями пользователя и выполняемой работой. Для регулировки сварочной маски "Хамелеон" используются следующие параметры

Регулятор яркости

Обычно расположен на внешней стороне маски для удобства сварщика. Установите соответствующий уровень затемнения в зависимости от типа сварки и сварочного тока.

Доступны один или два диапазона: от 4 до 8 DIN и от 9 до 13 DIN. Первый диапазон подходит для низкотоковой сварки TIG до 4-5А.

Регулятор светочувствительности или "чувствительности

Расположен на внутренней стороне маски. Чувствительность можно регулировать в диапазоне "Low-High" или "Low-Hi". Его настройка необходима для регулировки датчиков. Чем выше их чувствительность, тем лучше они распознают менее яркую вспышку дуги при низком токе. При работе на открытом воздухе рекомендуется уменьшить чувствительность, чтобы фильтр не срабатывал от яркого солнца и снежных бликов.

Задержка света или регулятор "задержки".

Он также находится внутри. Настройку можно регулировать от короткой до длинной или "Min-Max". Эта настройка позволяет точно установить время, в течение которого экран остается темным после погасания дуги. Это время зависит от силы сварочного тока. Чем выше сила тока и глубина проплавления, тем дольше сварочная ванна остается светлой и тем дольше задержка отключения фильтра. При низком токе и точечной сварке достаточно короткой задержки.

Переключатель режимов

Используется для переключения между режимами сварки, резки и шлифовки – Weld, CUT, Grind. В первом режиме используются оба диапазона настроек яркости. При резке диммирование регулируется от 4 до 9 DIN. Во время шлифовки активный светофильтр отключается.

В зависимости от модели переключатель может находиться на отдельной ручке управления яркостью или на кнопке. В последнем случае для изменения режима необходимо нажать на нее на несколько секунд.

На что обратить внимание при выборе

После того как вы решили, какой тип маски вам больше нравится, настало время выбрать ее по основным параметрам. Ниже мы дадим вам советы о том, как правильно выбрать сварочную маску "Хамелеон". Обратите внимание на следующие важные детали:

К каждой маске должен прилагаться сертификат ТР ТС 019/2011 "О безопасности средств индивидуальной защиты".Существует несколько видов сертификатов: CE, DI, DIN plus.

Влияет на цену и утомляемость глаз. Обозначается цифрой, разделенной косой чертой, например, 2/2/1/2.

Первая цифра: коэффициент пропускания;
вторая цифра: рассеивание излучения;
Третья – степень равномерности затемнения.

В идеале первые три цифры должны быть равны единице.

Видимость будет лучше, если светофильтр достаточно яркий, когда он не используется. Независимо от того, как работает светофильтр, степень защиты от вредного излучения должна быть 9DIN или выше.

В идеале должно быть два диапазона степени темноты: 5-9DIN и 9-13DIN (наиболее часто используется диапазон 9-13DIN). Диапазон 5-9DIN используется для сварки на малых токах, что типично для сварки TIG. Регулировка яркости должна быть плавной.

Она также должна быть мягкой. Если регулировка грубая, диммер будет мерцать из-за бликов или не будет работать. Отрегулируйте время задержки открытия после завершения сварки.

После завершения сварки свечение раскаленного металла остается, поэтому необходима задержка, когда светофильтр возвращается в исходное состояние.

Это значение не должно превышать 1 миллисекунду. Это значение может быть увеличено в более холодные периоды.

Обратите внимание, что чем больше размер, тем более тонким будет сам фильтр.

Если маска "Хамелеон" хорошо работает при сварке TIG, она будет так же хорошо работать и при других видах сварки.

Одним из способов проверки маски является проверка чувствительности фильтра при низких температурах. Если фильтр маски хорошо реагирует при температуре минус 20 градусов, это означает, что маску можно без опасений использовать во всех других условиях. Маска типа "Хамелеон" чаще всего выдерживает температуру до минус 10 градусов.

Производители сварочных масок и фильтров

Какую фирму масок "Хамелеон" лучше выбрать и что могут предложить их производители? Наиболее известные производители сварочных масок, имеющие необходимые сертификаты соответствия:

Сварог (Россия)

Известный российский производитель сварочного оборудования. Маски "Сварог" позволяют менять фильтры вручную, имеют автоматическое затемнение и устройство подачи воздуха.

FoxWeld (Италия)

Этот производитель обладает всеми лучшими чертами европейских компаний. Сварочные маски FoxWeld непроводящие и имеют двойной источник питания: сменные батареи и солнечная батарея под защитным стеклом.

ЭСАБ (Швеция)

Маски ESAB имеют наголовные ремни, которые считаются самыми удобными. Фильтры ADF обеспечивают наиболее естественную цветопередачу.

Загрузка защитных средств

Способ зависит от компонентов, используемых в оборудовании:

аккумуляторы должны заряжаться от сети;
солнечные батареи – при целенаправленном воздействии искусственного или естественного источника света;
одноразовые батарейки подлежат замене;
при подключенном источнике питания компоненты заряжаются вместе.

Рекомендуемая литература Как самостоятельно собрать осциллятор

Неисправности и их устранение

Неисправности возникают по нескольким причинам. Большинство из них может быть устранено самим сварщиком.

Вот некоторые из них:

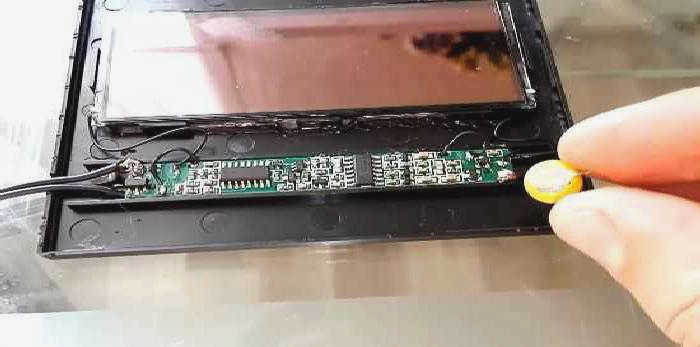

Экран не работает без подключения к сети. В этом случае проверьте лампу зарядки. Если горит красный светодиод, замените батареи или зарядите аккумулятор.
Неравномерное затемнение экрана указывает на разное расстояние от зрачка до светофильтра. Это могло произойти при регулировке или опускании маски. Это можно устранить, ослабив зажимы и установив светофильтр посередине, параллельно лицу.
Мерцание указывает на загрязнение внешней линзы. Чаще всего достаточно ее очистить. Если обнаружены трещины, царапины или сколы, деталь необходимо заменить. Вторая причина – неправильно установленный режим шлифовки сварного шва. Также стоит проверить чувствительность – при сварке на малом токе экран мерцает, если он установлен в слабой зоне.
Плохая видимость сварного шва может быть обусловлена защитной пленкой на видоискателе. Еще одним фактором является то, что регулятор яркости не переключается.

Не используйте 'Хамелеон' при низких температурах, он не предназначен для суровых зим.
