Как настроить реле сухого хода насосной станции

Затягивание пружины (большой или малой) . Это затягивание гайки, которая сжимает пружину. В процессе затяжки пружина сжимается.

Содержание

Защита от сухого хода: выбор, подключение, настройка, принцип работы

"Сухой ход" насоса возникает, когда насос работает всухую и по какой-либо причине в него не поступает вода. То, что в этом случае энергия тратится впустую, не является главной проблемой: более опасны перегрев и быстрый износ, поскольку вода играет роль смазки и охлаждающей жидкости.

Содержание:

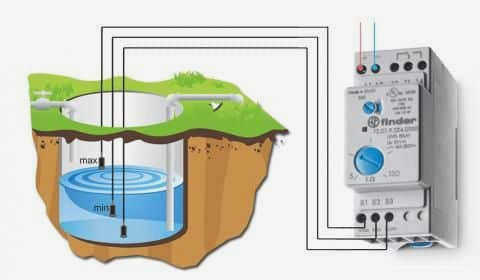

Как работают реле защиты от сухого хода

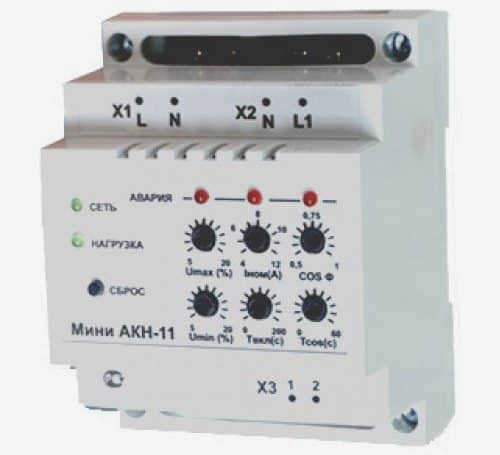

Как правильно выбрать реле защиты от сухого хода?

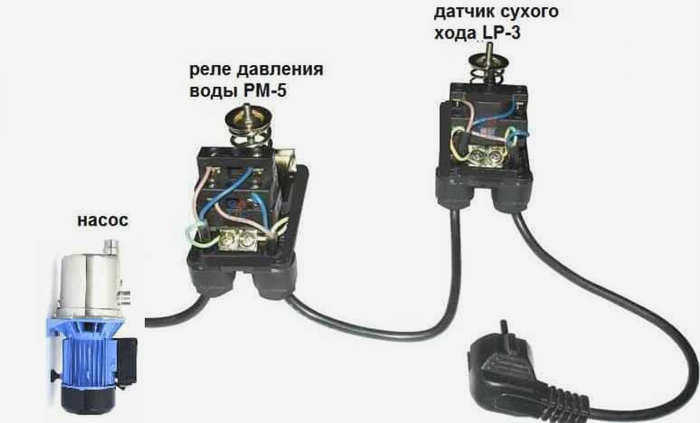

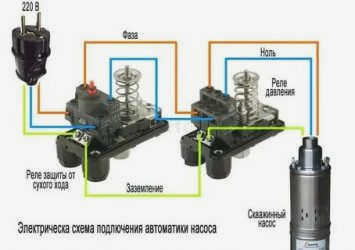

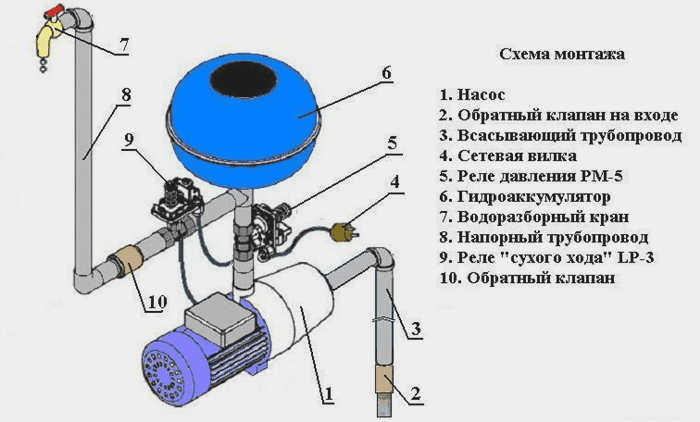

Подключение реле защиты от сухого хода
Регулировка реле защиты от сухого хода

Существуют различные причины внезапного падения давления воды в контуре:

Неправильно подобранное оборудование. Часто случается, что для скважины была выбрана модель насоса со слишком большой мощностью. Другая возможная проблема заключается в том, что агрегат был установлен выше динамического уровня скважины.

Насосная линия засорилась.

Труба потеряла герметичность.

Сниженный напор. Работающий насос, не защищенный от сухого хода, может быстро выйти из строя из-за перегрева.

Вода перекачивается из резервуара. Когда вода в баке закончится, устройство переключится на сухой ход.

Как работает реле защиты от сухого хода

Это управляющее устройство, которое контролирует давление в системе водоснабжения. Если давление падает слишком низко, насос немедленно останавливается, прерывая подачу воды в сеть.

Устройство защиты устроено следующим образом:

Мембрана. Эту роль выполняет стенка внутренней камеры реле.

Контакты. Они замыкают или размыкают подачу питания на двигатель насоса.

Пружина. Уровень его сжатия задает предел срабатывания предохранителя (заводская установка – 0,1-0,6 атм).

Наиболее распространенным местом подключения реле является земля (участок должен быть сухим). Однако на рынке представлены и герметичные устройства, которые устанавливаются вместе с насосом в скважине.

Реле защиты от сухого хода работает по следующим принципам:

Когда в системе нормальное давление, мембрана прогибается и замыкает контакты. Это позволяет току свободно проходить через цепь, обеспечивая нормальную работу насоса.

Если давление воды снижается или подача воды полностью прекращается, мембрана выпрямляется, размыкая электрическую цепь. В результате насос немедленно останавливается: возобновление работы возможно только в ручном режиме, после заполнения устройства водой.

Датчики давления отличаются более широким рабочим диапазоном. Они способны реагировать на падение давления на 1 бар и более. Как правило, таким образом устанавливаются бытовые насосные системы центрального трубопровода (особенно пожарные и водопроводные системы).

Почему насос должен быть защищен

Во время работы электронасоса может случиться так, что жидкость перестанет течь по трубопроводу. Это может произойти, когда агрегат перекачивает воду из любого источника – колодца, водоема, резервуара или дренажной системы. В результате насосная станция будет простаивать.

Отсутствие жидкости – это не только лишняя трата электроэнергии. Это очень опасно из-за перегрева и деформации рабочих компонентов насоса. В большинстве случаев повреждения носят критический характер, и поврежденные детали требуют замены.

Тепло также негативно влияет на электродвигатель насоса. При серьезном перегреве он может перегореть, что сделает систему водоснабжения полностью нефункциональной. Покупка нового насоса влечет за собой дополнительные финансовые затраты, что не очень приятно.

Поэтому жидкость, перекачиваемая через систему водоснабжения, выполняет важные функции. Она охлаждает нагретые трением поверхности и смазывает их, уменьшая силы, которые необходимо преодолеть.

Причины холостого хода:

Установлен насос со слишком большой мощностью. Он перекачивает большие объемы воды, в результате чего источник не успевает регенерироваться и подавать необходимый объем жидкости.
Входное отверстие системы загрязнено илом, песком или другими предметами.
Вода в источнике находится ниже уровня установки насоса.
Трубопровод протекает из-за неправильного монтажа.
Насос работает при низком давлении в системе.
Насос перекачивает воду из источника, к которому прервана подача воды (централизованные системы, накопительные резервуары).

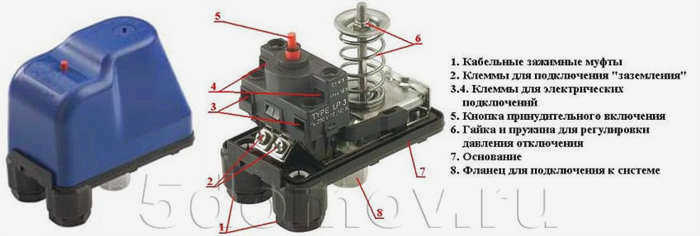

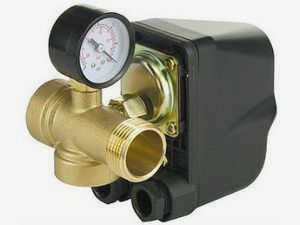

Конструкция и функция защиты

Современные насосные станции продаются со встроенным реле сухого хода. Однако недорогие модели часто не имеют такого типа защиты. Поэтому их дополнительно оснащают устройствами, состоящими из следующих частей:

мембрана (расположена внутри корпуса);
мембрана (расположена внутри корпуса); – переключающие контакты (регулируют включение и выключение устройства при изменении давления в системе);
управляющая пружина (задает параметры срабатывания автоматической защиты).

Реле сухого хода насоса, принцип действия которого довольно прост, работает за счет деформации мембраны. При нормальном давлении в системе и оптимальном расходе воды она изгибается, вызывая замыкание контактов. Это заставляет ток протекать через контур, обеспечивая бесперебойную работу системы.

При уменьшении расхода воды или при отсутствии потока воды мембрана распрямляется. В результате контакты размыкаются, и ток не течет. Датчик сухого хода насоса немедленно прекращает работу. Работа возобновляется вручную пользователем после заполнения источника необходимым объемом жидкости.

Случай 2. Насос включается нормально, при требуемом давлении, но не выключается.

Мы даем насосу поработать. Смотрим на манометр. Давление не должно расти бесконечно. Оно остановится на определенном максимуме и не будет расти выше. Например, 3,8 атм (бар).
Выключите насос и немного сбросьте давление (открыв водопроводный кран) до желаемого давления отключения. Например, 3,2 атм (бар). Очевидно, что это давление должно быть выше, чем давление врезки (например, наше давление врезки составляет 2 атм).
Разблокируйте маленькую пружину до щелчка реле.
Приступайте к регулировке давления отключения и точной настройке, начиная с первого случая, описанного выше.

Выключите насос. Откройте краны, дайте воде вытечь. Реле все еще не включается?
Реле неисправно. Замените реле.

Четвертый случай. Реле полностью не отрегулировано. Давление включения или выключения неизвестно. Пружины полностью раскручены или полностью закручены, и мы ничего не можем разобрать.

Раскручиваем малую и большую пружины. Конечно, не полностью! Достаточно их значительно выкрутить. Мы не откручиваем гайку, которая держит ту или иную пружину.
Устанавливаем давление в системе до необходимого давления включения (например, 1,5 атм). Для этого надуваем побольше, отсоединяем двигатель от розетки и стравливаем до необходимого давления на манометре.
Заблокируйте пружину BIG до отключения реле. Таким образом, мы устанавливаем давление включения насоса на 1,5 атмосферы. Если давление упадет ниже этого значения, реле должно включиться.
Затяните большую пружину так, чтобы она была лишь слегка скручена. Этого достаточно для устранения слабины.
Затем перейдите к инструкции для случая 2. Следуйте ей от первого до последнего пункта.

Надеюсь, материал был полезен.
Дмитрий Белкин

Статья создана 28.06.2014

Информация об авторском праве ©

Название:
Тип материала:
Автор:
Дата создания:
Дата изменения: Эта статья не переписывалась . Вы читаете первое издание.
Постоянный адрес этой статьи:
Перепечатка этой статьи на других сайтах:
Цитирование этой статьи разрешено:
Авторские права на изображения:

Если вам понравилась эта статья и вы хотите поблагодарить меня за нее, вы всегда можете сделать пожертвование на мой мобильный телефон
+7 916 418 5270

Комментарии (96)

08.11.2015 (23:27)
Случай пятый. Насос вышел из строя.

Мои соболезнования!!! Во вступлении к статье есть специальный дисклеймер для случая пять, шесть и т.д:
Цитата

В данном руководстве мы не рассматриваем вопросы установки станции и заполнения ее водой. Мы считаем, что все подключено и работает правильно. Только реле нуждается в регулировке и все.

Регулировка реле давления сухого хода

"Сухой ход" – это когда насос работает на холостом ходу, а вода к нему по той или иной причине перестала поступать. То, что в этом случае энергия расходуется впустую, не является главной проблемой: перегрев и быстрый износ более опасны, поскольку вода играет роль смазки и охлаждающей жидкости.

Причины внезапного падения давления воды в контуре могут быть самыми разными:

Неправильно подобранный размер оборудования. Часто для оснащения скважины выбирается слишком мощная модель насоса. Другая возможность заключается в том, что устройство было установлено выше, чем динамический уровень скважины.

Насосная линия засорилась.

Трубы потеряли герметичность.

Снижение давления воды. Работающий насос, не защищенный от сухого хода, может быстро выйти из строя из-за перегрева.

Вода выкачивается из резервуара. Когда вода в баке заканчивается, устройство переключается на сухой ход.

Как работает реле защиты от сухого хода?

Это устройство, которое контролирует уровень давления в системе водоснабжения. Если давление падает слишком низко, насос немедленно останавливается, размыкая подающий контур.

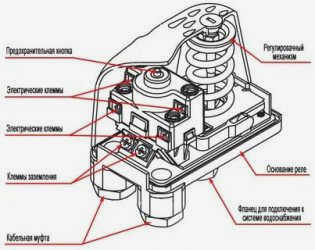

Конструкция реле защиты от сухого хода

Защитное устройство включает в себя:

Мембрана. Эту роль выполняет стенка внутренней камеры реле.

Контакты. Они замыкают или размыкают питание электродвигателя насоса.

Пружина. Его степень сжатия задает предел срабатывания предохранителя (заводская установка по умолчанию – 0,1-0,6 атм).

Наиболее распространенной точкой подключения реле является земля (она должна быть сухой). Однако существуют и герметичные устройства, которые устанавливаются вместе с насосом в скважине.

Реле сухого хода для насоса – принцип работы и инструкция по установке

Реле сухого хода для насоса – это важное устройство, которое автоматически отключает систему, когда в ней нет жидкости. Давайте разберемся в принципе работы и конструктивных особенностях этого устройства. Также рассмотрим принципы монтажа и регулировки основных параметров реле, рекомендации по выбору данного устройства и другие важные нюансы.

Создание современной системы водоснабжения Источник stroychik.ru

Почему насос должен быть защищен

Во время работы электронасоса иногда жидкость перестает течь в трубопроводе. Это может произойти, когда установка перекачивает воду из любого источника – колодца, водохранилища, пруда или дренажной системы. В результате насосная станция будет работать вхолостую.

Тепло также негативно влияет на электродвигатель насоса. При перегреве он может перегореть, что приведет к полной неработоспособности системы водоснабжения. Покупка нового насоса влечет за собой дополнительные финансовые затраты, что не очень приятно.

Реле с сухим ходом Источник abo.ua

Причины сухого хода:

Установлен насос со слишком большой мощностью. Он перекачивает большие объемы воды, в результате чего источник не успевает регенерировать и подавать необходимое количество жидкости.
Входное отверстие системы загрязнено илом, песком или другими предметами.
Вода в источнике находится ниже уровня установки насоса.
Негерметичность трубопровода из-за неправильного монтажа.
Насос работает при низком давлении в системе.
Водозабор осуществляется из источника, где периодически происходят перебои в подаче воды (централизованные системы, накопительные резервуары).
