Как настроить уровень строительный пузырьковый

Важно: Необходимо соблюдать одно важное правило. Металлическая часть отвеса должна быть изготовлена из немагнитного сплава.

Как проверить и установить спиртовой уровень

Пузырьковые, электронные, лазерные или водяные уровни – необходимые инструменты для каждого строителя. Они используются для проверки правильности установки приборов или декоративных элементов, угла наклона труб. В бытовых условиях такой удобный инструмент также находит применение. Например, необходимо ровно повесить полки. Но что делать, если прибор выдает неверные данные? Самая сложная ситуация, когда лазерный уровень не выровнен, прибор дорогой и довольно хрупкий. В некоторых случаях можно провести юстировку самостоятельно.

Пузырьковый уровень представляет собой профилированную алюминиевую рамку, в которой закреплены колбы со спиртовым раствором. Поверхность каждой из них имеет отметки, а внутри находится небольшой воздушный пузырек. Количество колб может варьироваться от 1 до 7. Самый простой спиртовой уровень предназначен для измерения одного горизонта (вертикального или горизонтального), средний уровень имеет тарелку с пузырьком, повернутым на 45 градусов, а профессиональные уровни предназначены для специальных работ и практически никогда не используются в домашних условиях.

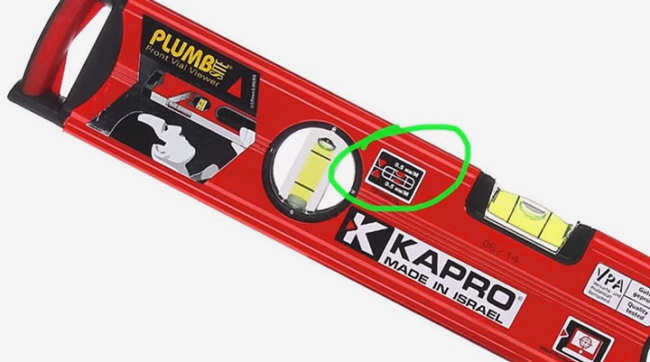

Важно: Проблема в том, что все пузырьковые уровни в магазине – подделка. Они не могут идеально измерить горизонт. Ответственные, дорогие бренды проверяют каждый продукт на точность и наносят на корпус отметку, которая показывает отклонение измерений влево и вправо.

Точный способ проверки пузырькового уровня зависит от конструкции патрона лампы. В настоящее время доступны следующие изделия

• с регулируемым винтовым держателем;
• с вклеенными колбами.

В последнем случае проще купить новый инструмент. Его следует проверить при покупке, чтобы убедиться в точности измерений. Простейший способ проверки уровня пузырьковой конструкции заключается в следующем:

Как отрегулировать пузырьковый нивелир

Если вы хотите отрегулировать пузырьковый нивелир, необходимо провести две проверки: по вертикали и по горизонтали.. В последнем случае процедура проста: уровень прикладывается к стене и на нем карандашом проводится линия вдоль нижнего края блока. Отмечается крайняя точка рамки. Инструмент поворачивают на 180 градусов и снова отмечают нижний край. Край рамы должен находиться в ранее отмеченной точке.

Если показания калибра неверны, две линии будут находиться под углом друг к другу. Необходимо найти и провести биссектрису. Затем спиртовой уровень прикладывается к новой линии, и лампочка регулируется винтом, который изменяет положение ручки. Для получения правильных показаний необходимо провести испытание в обратном направленииповернув устройство на 180 градусов.

Проверка вертикального уровня проводится по вертикальной линии. Все регулировки также выполняются путем поворота винта патрона лампы до получения правильных показаний.

Важно: Необходимо соблюдать важное правило. Металлическая часть отвеса должна быть изготовлена из немагнитного сплава.

Сложнее обстоит дело с недорогими приборами. Обычно они имеют нерегулируемый патрон с колбой и приклеенный цилиндр с жидкостью. Но даже такой прибор можно легко откалибровать, если проявить немного терпения. Строительный уровень можно отрегулировать с помощью крестовой отвертки и молотка.. Сначала определите, в каком направлении нужно переместить лампочку. С помощью отвертки легкими ударами подведите верхний (выступающий) край колбы вниз, чтобы сдвинуть колбу влево или вправо. После этого варварского приспособления, если пузырь выживает, он навсегда заполняется суперклеем в ручке.

Особенности

Пузырьковый уровень чувствителен к ударам и другим механическим факторам – даже одно падение с небольшой высоты может привести к снижению точности или полной потере точности.

Точность иногда снижается даже при использовании нового спиртового уровня. Это может быть результатом небрежного обращения на этапах производства и упаковки. Отклонения также могут возникнуть в результате неправильной транспортировки или неподходящих условий хранения в магазине.

Как можно обнаружить отклонения?

Уже на этапе выбора и покупки товара в магазине важно проверить его точность. Существует несколько способов выявления отклонений. Например, можно сравнить показатели выбранного уровня с показателями одного или двух других уровней. Рекомендуется делать это, поочередно помещая приборы на одну и ту же горизонтальную или вертикальную поверхность. Если показания выбранного спиртового уровня отличаются от показаний двух других, это означает, что первый работает неправильно.

Если спиртовой уровень уже использовался некоторое время, необходимо проверить правильность его показаний, чтобы избежать негативных последствий работы с таким инструментом. Эта проверка проводится для всех плоскостей: вертикальной и горизонтальной.

Горизонтальная плоскость

Уровень должен быть установлен на ровной поверхности, рама не должна шататься на неровной поверхности. Нижнюю рабочую сторону необходимо плотно прижать к измеряемой поверхности, так как это фиксирует положение пузырька относительно шкалы колбы. Затем спиртовой уровень поворачивается на 180 градусов и прикладывается рабочей стороной к той же поверхности. Положение пузырька воздуха по отношению к линии разметки снова фиксируется. Если первое показание не совпадает со вторым, то спиртовой уровень неисправен и требует регулировки.

Вертикальная плоскость

Проверка точности измерения вертикальной плоскости производится аналогичным образом. Единственное отличие заключается в том, что прибор не перевернут, а перевернут вверх ногами и прикладывается не рабочей, а противоположной стороной спиртового уровня. Разница в показаниях также будет свидетельствовать о том, что уровень не работает.

Преимущества и недостатки

По сравнению с пузырьковым уровнем Преимущества простых пузырьковых уровней очевидны.

1. Нет необходимости в шланге, который легко случайно проколоть или перерезать.
2. Нет необходимости в U-образной трубке, наличие которой затрудняет хранение и транспортировку уровня из-за его большой высоты. Длинный и плоский спиртовой уровень легче перевозить в чемодане или кейсе вместе с другими инструментами. Упакованный в кейс или чехол с ударопрочными вставками, он помещается в общий отсек вместе с длинными сверлами и бурами, шиномонтажными утюгами, проволочными лентами, ножницами по металлу с длинными ручками и т.д.

По сравнению с лазерными уровнями жидкостные уровни также имеют свои преимущества.

1. Они не требуют электропитания или специальных электронных датчиков.
2. Нет необходимости иметь дело с лучом лазерной ленты. Случайный контакт с глазом нежелателен.
3. Нечувствительны к пыли.
4. Туман и дневной (солнечный) свет не мешают работе.

Недостатки пузырьковых нивелиров следующие.

1. По сравнению с водяными нивелирами, в которые можно заливать даже водопроводную воду, потеря технического спирта при разрушении капсулы необратима.
2. Пузырьковые нивелиры, как и лазерные, не переносят ударов, вибраций, тряски, их нельзя ронять.

Все спиртовые уровни калибруются на заводе. Используя новый уровнемер любого типа и разновидности, можно легко откалибровать старый.

Типы

В зависимости от своей функции уровнемеры бывают следующих моделей.

1. С одной ампулой – Проверяет только плоскость относительно горизонта. Спиртовой уровень также может быть чисто вертикальным.
2. С двумя ампулами – Прибор позволяет проверять и выравнивать горизонтальную и вертикальную плоскости.
3. С тремя и более – в основном используются при прокладке труб и опор под углами 30, 45 и 60 градусов. Трехампульные уровни являются наиболее распространенным типом.

Вариации любого из вышеперечисленных типов уровней могут быть усовершенствованы следующим образом.

1. Присутствует шкала с линейкой. Такие уровни являются наиболее распространенными.
2. Сложная форма рамы, отличающаяся от простой реечной рамы. Чаще всего рейка изготавливается из алюминия, но встречаются также пластиковые и деревянные уровни. Это предотвращает падение инструмента. Сам спиртовой уровень, однако, не должен быть тяжелее нескольких сотен граммов.
3. Имеются прорезиненные ударопрочные вставки (под ампулой).
4. Стекла могут быть прямоугольными, но чаще встречаются спиртовые уровни с круглыми глазками.
5. Нижний край рейки может быть вогнутым, что облегчает выравнивание трубок.
6. Жидкость окрашивается для измерений при слабом освещении.
7. В рейку встроены магниты – это предотвращает падение спиртового уровня с вертикальных и круглых горизонтальных поверхностей, таких как стальные трубы или профили. Магнитный спиртовой уровень буквально защищает себя от повреждений в результате падения.
8. Линза, установленная в смотровом стекле на расстоянии от ампулы, позволяет быстрее и лучше выравнивать пузырек с центральной и боковыми метками.
9. Электронный датчик с дисплеем. Он использует гироскоп и дополняет индикатор уровня пузырька. Это устройство представляет собой гибридное устройство, которое может обнаружить смещение колбы или ампулы в рейке.

Перечисленные выше улучшения и усовершенствования позволяют мастеру работать быстро и точно.

Как быстро и точно проверить правильность строительного уровня?

Проверка уровня

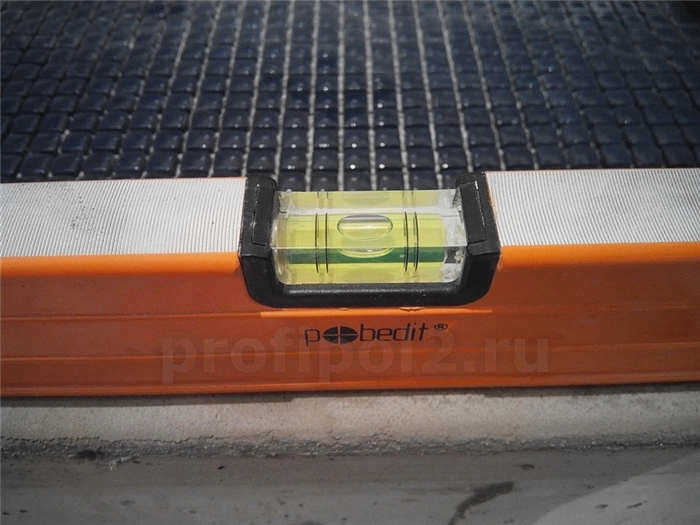

Шаг 1: Найдите любую более или менее горизонтальную плоскость – пол, стол, подоконник, любую полку и т.д. – Поместите спиртовой уровень на эту плоскость. Запишите показания пузырька.

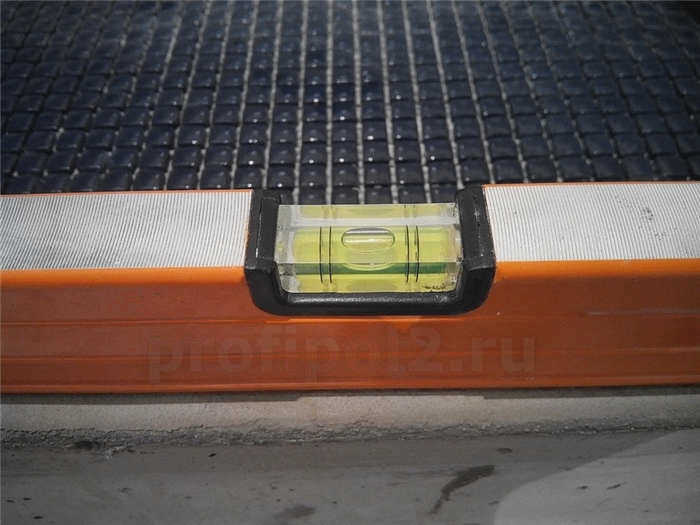

Шаг 2: Поверните спиртовой уровень по кругу вдоль базовой плоскости, на которой он был установлен, т.е. поверните его на 180 градусов. Сравните показания уровня с предыдущим показанием.

Пузырек должен оставаться в том же положении независимо от того, с какой стороны вы поместите спиртовой уровень. Это означает, что уровень дает точные показания.

Некоторые люди считают, что спиртовой уровень может правильно указывать на одну сторону и лежать на другой. И они искренне стараются запомнить эту сторону, чтобы не ошибиться.

В действительности это может означать только то, что спиртовой уровень лежит, а плоскость, на которой он проверялся, не выровнена.

Спиртовой уровень не может давать правильные показания только с одной стороны.

Проверка отвеса

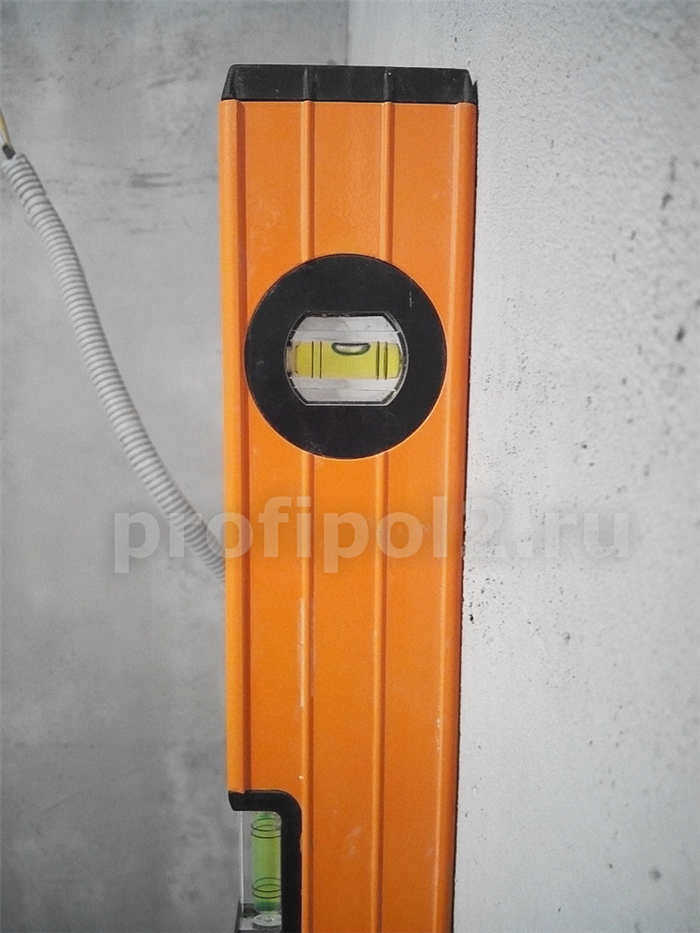

То же самое происходит и с отвесом – мы прислоняемся к стене, полке магазина или двери и запоминаем положение пузырька.

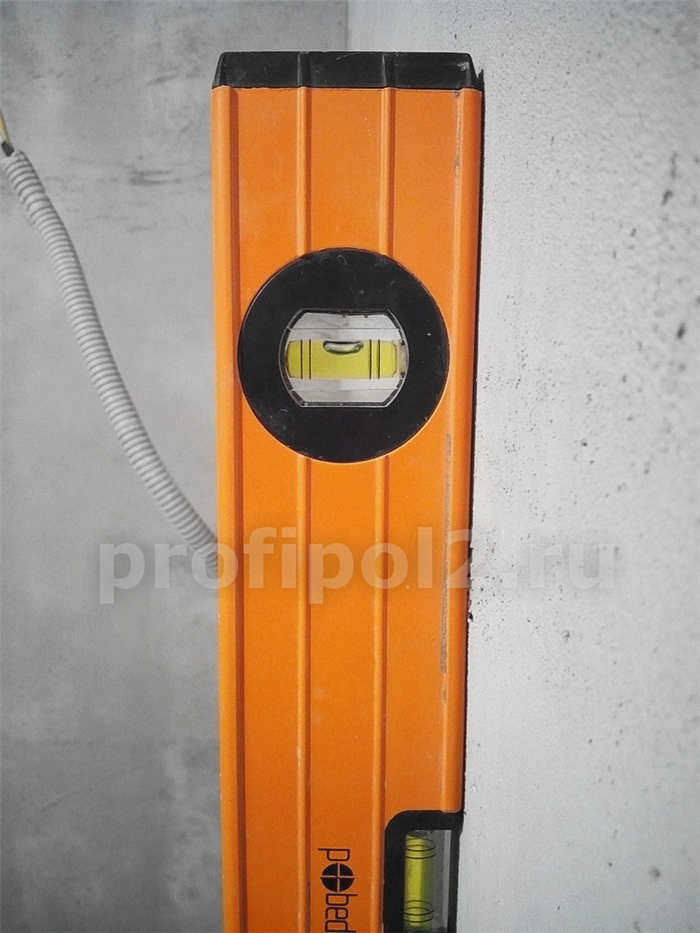

Запомнили ли мы его? Мы поворачиваем спиртовой уровень спиной друг к другу и спиной к лесу (возможно, с другой стороны). Сравниваем показания.

На рисунке видно, что стена находится немного левее, и пузырек воздуха показывает это в каждом положении уровня.

Как отрегулировать спиртовой уровень

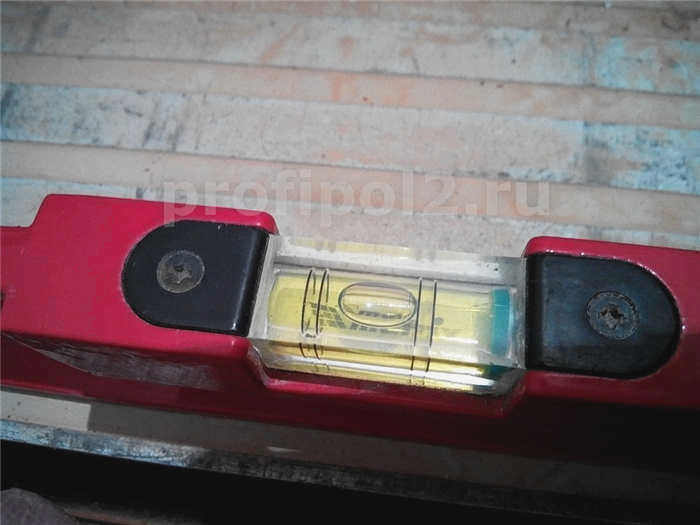

Здесь тоже нет ничего сложного. Поместите спиртовой уровень на плоскость, отметьте положение пузырька, поверните уровень, если показания не совпадают, можно немного ослабить винт с одной стороны (можно измерить это, в процессе вы получите представление). Снова запомните, снова поверните, не подходит, снова выкрутите винт (или вкрутите другой винт) и так далее. Пока показания не станут одинаковыми.

Самое главное – не быть фанатичным.

И, наконец, несколько аксиом:

• спиртовой уровень врет, если две его стороны не совпадают.
• Спиртовой уровень может врать, даже если он новый (на витрине магазина)
• Спиртовой уровень может врать, даже если он очень дорогой (опять же, даже на витрине).
