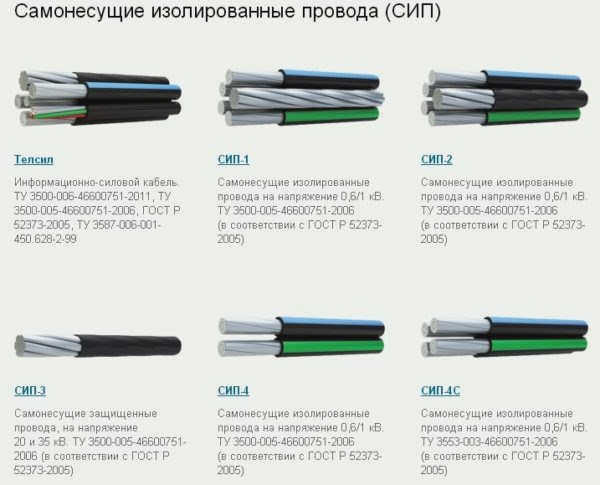

Кроме того, с помощью специальных соединителей можно делать ответвления к основному кабелю без отключения электропитания. Это возможно благодаря изоляционному слою. Еще одно преимущество СИП – безопасность эксплуатации.
Техника затягивания провисшего кабеля
Необходимо учитывать правила разделов 2.4 и 2.5 о нависающих высоковольтных воздушных линиях.
Вблизи дорог Горизонтальное расстояние В местах пересечения ВЛ Жилые районы Нежилые районы
Как видно из таблиц, величина напряжения определяет расстояние от земли до воздушной линии, а также расстояние между проводами и другими объектами. Для сетей 380 В рекомендации по провисанию согласно главе 2.4 ПУЭ следующие
- Над пешеходной зоной высота должна быть не менее 3,5 метра, а над проезжей частью – не менее 5 метров, ответвление линии может быть на высоте 2,5 метра для проводов LV-ABC.
- Для линий с неизолированными проводами высота не менее трех с половиной метров над пешеходной зоной и не менее 6 метров над проезжей частью, ответвления допускаются на высоте не менее 2,75 метра.
- При прокладке кабеля LV-ABC вблизи зданий расстояние от кабеля до балкона составляет не менее одного метра и не менее двадцати сантиметров от кабеля до глухой стены.
- Для неизолированных кабелей расстояние от окон, террас и балконов составляет не менее полутора метров и не менее одного метра вдоль глухой стены.
- В целях безопасности категорически запрещается размещать воздушные линии с неизолированными проводами над зданиями.
Как протянуть кабель от столба к дому в случае нависания?
Еще одним преимуществом LV-ABC являются самые низкие потери при передаче на большие расстояния. Это достигается благодаря низкому реактивному сопротивлению (у старого типа кабеля реактивное сопротивление в три раза выше).
Мнение эксперта
Стребиж Виктор, эксперт по освещению и электрике
Есть вопросы – задавайте, я помогу!
Можно с уверенностью сказать, что СИП стал техническим стандартом для всех энергоснабжающих организаций, требующих использования этого типа кабеля при новых подключениях. Если вам что-то непонятно, пожалуйста, напишите мне!
Как проложить кабель от столба к дому
Если так получилось, что этот кабель висит в вашей зоне ответственности (ответвление от основной линии к вашему дому), и в акте договора энергоснабжения записаны точки балансовой принадлежности, то воздушная линия на этом участке является полностью вашей собственностью.
Эта процедура проводится со всеми изоляторами, вдоль напряженной линии до самого крайнего столба. После того как линия натянута, подключаются ответвления и, убедившись в готовности и безопасности линии, производится подача напряжения.

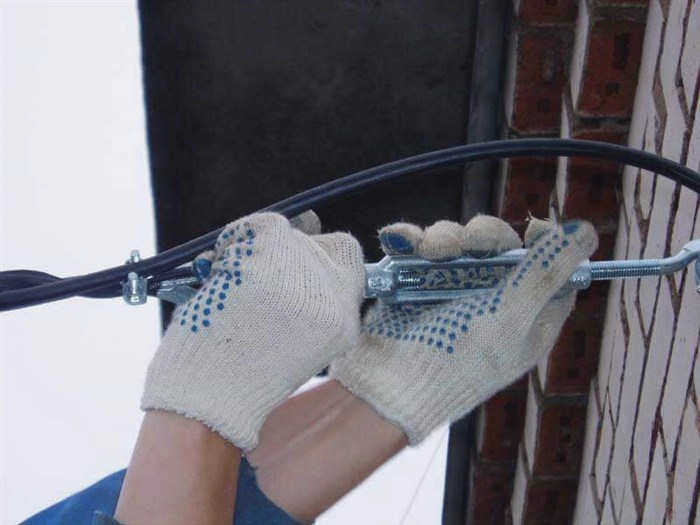

Натяжение кабеля LV-ABC аналогично описанному выше методу, за исключением того, что вместо изоляторов используются специальные крепежные соединители и анкеры, как показано на фото ниже:
Внимание! Натяжение кабеля производится с небольшим выступом, около полуметра, чтобы компенсировать изменения температуры летом и зимой.
Ручные лебедки, трещотки или "лягушки" используются для натяжения воздушных линий, низковольтных АВС или тросов, как обновленных, так и вновь установленных, путем натяжения кабеля между пролетами или столбами, на участке до дома или гаража. Крепление к анкерам и крепежным изделиям. На видео ниже наглядно показано, как протянуть кабель от столба к дому:
А в этом видео вы можете увидеть, как протянуть кабель с помощью ручной лебедки:
Вот и все, что мы хотели рассказать о том, как натянуть кабель от столба до дома и куда звонить, если вы обнаружили провисание кабеля между зданиями или столбами. Как видите, натяжение кабельной линии следует доверить профессионалам, которые смогут выполнить всю работу быстро и, главное, безопасно, с использованием оборудования!
Принципы натяжения линии LV-ABC
Прочность на растяжение кабеля LV-ABC обычно описывается как конкретное значение провисания. Если вы хотите знать, как натянуть проложенный кабель LV-ABC своими руками, существуют готовые таблицы натяжения с конкретными значениями усилия натяжения для различных типов кабеля. Значения в таких таблицах приведены для всех температур окружающей среды в пересчете на максимально возможное усилие натяжения, не превышающее допустимое. По этой причине натяжение LV-ABC всегда выполняется с помощью динамометра, который с высокой степенью точности показывает силу натяжения на линии.

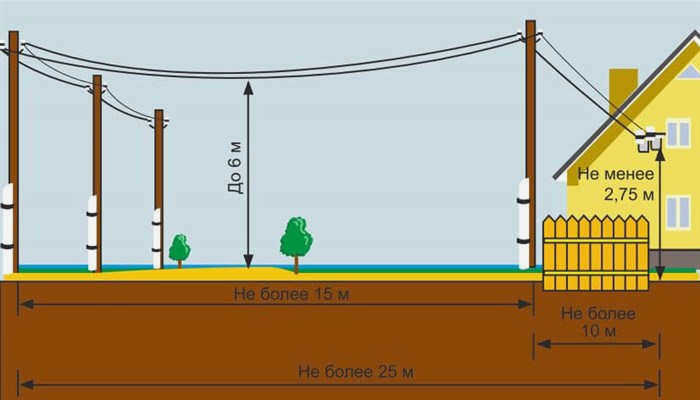

Также важно всегда помнить основные правила прокладки воздушной линии:
- воздушная линия должна находиться на высоте не менее 2,75 метра над землей и от 3,75 метра над дорогой;
- расстояние от магистральной линии до точки входа в дом не должно превышать 25 метров;
- если допустимое расстояние между магистралью и абонентом превышено, необходимо установить промежуточные опоры для LV-ABC.
Как правильно подключить линию LV-ABC к столбам и между столбами?
Первое, что нужно помнить, отвечая на вопрос, как протянуть кабель LV-ABC к столбам, – это то, что кабель сначала крепится к столбам. Обычно это электрические столбы, в которых запрещено сверлить отверстия. Поэтому кабель крепится с помощью бандажной ленты, соединителей или скоб, крепежных узлов, скоб и специальных затяжных инструментов. Также необходим анкерный натяжной зажим, через который проходит кабель, прикрепленный к столбу. В случае самонесущего изолированного кабеля это прокалывающий зажим, который выбирается в зависимости от сечения кабеля. Обратите внимание, что такие зажимы нельзя использовать дважды, поэтому необходимо умело применить их в первый раз.
Следующий шаг – это традиционная последовательность действий в ситуациях, когда кабель приходится натягивать вручную. Он натягивается на первом анкерном кронштейне с помощью специальной лебедки, которая захватывает несущую прядь. Сила натяжения регулируется в соответствии с проектными данными или значениями, указанными в таблицах монтажа.
Крепление кабеля к башне и ввод кабеля в здание
Перед прокладкой кабеля следует измерить расстояние от дома до мачты. Если это расстояние превышает 25 метров, необходимо установить дополнительный столб. Если расстояние в порядке, можно переходить к процессу крепления кабеля к столбу. Поскольку в столбе нельзя просверлить отверстия, для крепления СИП используются следующие элементы – лента из оцинкованной стали, винты (скобы) и определенные скобы.
Лента изготавливается из оцинкованной стали, и обычно достаточно 1 метра на столб. Скобы или скобы используются из расчета 2 скобы на скобу для максимального крепления стальной ленты.
Чтобы закрепить стальную скобу на столбе, выполняются следующие действия
- лента оборачивается вокруг столба как бинт в несколько оборотов;
- помещают скобу между двумя слоями и крепко зажимают ее;
- лента фиксируется скобами или защелками;
- LV-ABC проходит через натяжной анкерный зажим и фиксируется на скобе.
Важно помнить, что количество зажимов равно количеству токопроводящих жил кабеля LV-ABC.
Прокладка кабеля от столба до дома
После установки низковольтного АВС на столбе кабель необходимо завести в здание, натянуть, прикрепить к стене и ввести внутрь дома, выполнив подключение к электрической системе дома.
Для крепления кабеля LV-ABC к фасаду дома используется тот же кронштейн, но крепится он с помощью анкерных болтов. Расстояние от земли до точки крепления кабеля должно составлять 2,75 м. Иногда, в силу конструктивных особенностей здания, можно сделать вход на крышу. Для крепления кабеля LV-ABC к кронштейну необходим анкерный зажим, аналогичный тому, что используется на столбе. Кабельный ввод от столба до точки подключения не должен иметь повреждений и соединений.
Основные инструменты для натяжения кабелей LV-ABC
Для обеспечения надлежащего натяжения кабеля необходимо использовать различные инструменты. В этих случаях для окончательного натяжения кабеля требуется лебедка и зажим-лягушка. Важно, чтобы монтажная скоба была легкой, иначе с ней будет неудобно работать. В то же время лягушка должна быть достаточно прочной, чтобы выдерживать большие нагрузки, которые могут достигать сотен килограммов при вытягивании LV-ABC. Еще один важный нюанс, касающийся монтажных зажимов, заключается в том, что для разных типов LV-ABC используются разные модели. Это означает, что они не являются взаимозаменяемыми и имеют существенные различия в конструкции. Очень важно, чтобы внутренняя часть "лягушки" передавала напряжение на провод с одной стороны, а с другой оставляла изоляционный слой неповрежденным.
В случае с лебедками реверс важен потому, что трос иногда нужно не просто натягивать, а ослаблять. Лебедке также необходим трос, желательно длиной не менее 3 метров, если речь идет о моделях с тросом. В качестве альтернативы целесообразно выбрать ременную лебедку. Различные варианты лебедок от популярных брендов можно приобрести в компании "Норма-кабель".
Натяжение кабеля должно осуществляться с помощью монтажных роликов, рабочая поверхность которых не повреждает изоляционный слой троса LV-ABC. В ситуациях, когда кабель прокладывается на сложных опорах, например, на наклонных колоннах, используются специальные шкивы LV-ABC с ремешком или цепью.
В процессе натяжения участвуют такие инструменты, как монтажный чулок и вертлюг. Они используются, когда кабель протягивается через несколько столбов одновременно. Чулок гарантирует, что конец кабеля находится в "собранном" состоянии, т.е. не разматывается. Вертлюг необходим для предотвращения скручивания кабеля при прохождении через монтажные ролики. Если этот инструмент не используется в процессе натяжения, может произойти провисание и неравномерная нагрузка на отдельные жилы. Это означает, что в опасных ситуациях ППП может повредиться и не выдержать нагрузки. Например, в случае сильного порыва ветра или обледенения.
Вспомогательные инструменты при растяжке низковольтного кабеля АВС
Процесс растяжки кабеля включает также установку арматуры на столбах для крепления линии, разделение кабеля на отдельные жилы и выполнение соединений в пролете между двумя концами кабеля. Для этого также требуются специальные инструменты. Например, бандажи и натяжные устройства, без которых невозможно надежно закрепить зажимную скобу на столбе.
Разделительные клинья – это простой и эффективный способ разделения проводов при установке прокалывающих зажимов. Они позволяют отодвинуть провод от общего пучка на несколько сантиметров с гарантией того, что изоляционный слой не будет поврежден.
Для разветвления соединений используются специальные гильзы и прессы с набором матриц для проводников различного сечения. Задача зачистки конца кабеля облегчается благодаря специальному монтажному ножу, который был специально разработан для работы с самонесущими изолированными кабелями. Она ускоряет процесс снятия изоляции.
