Как называется крышка на трубу дымохода

Если у вас нет навыков и инструментов для изготовления подобных металлических конструкций, вы можете приобрести готовое устройство, гармонирующее по стилю с общим видом крыши.

Колпак дымохода: для чего он используется и как выглядит?

Грибок, дымоход, зонт, колпак дымохода – все это названия одной детали, которая устанавливается на верхнюю часть дымохода. Казалось бы, простая деталь, но даже опытные строители имеют о ней неоднозначное мнение. Одни считают установку колпака обязательной, другие с этим не согласны.

Давайте разберемся, для чего нужен оголовок дымохода, что это такое, из чего он состоит и как его устанавливают. В этой статье вы найдете фотографии и описание различных типов колпаков для дымоходов.

Где использовать

• При строительстве домашних дровяных или торфяных печей;
• При установке каминов;
• При установке отопительных котлов;
• При монтаже вентиляционных систем.

Чтобы ответить на вопрос, нужен ли оголовок дымохода, необходимо рассмотреть его основные функции:

1. Защита от атмосферных осадков. Оголовок дымохода защищает дымоход от дождя, града и снега. Все осадки смешиваются с сажей, золой и образуют отложения. Со временем эти отложения приводят к зарастанию дымохода и уменьшению тяги. Если речь идет о дымоходе из кирпичной кладки, то без колпака дымохода он быстро разрушится сверху под воздействием осадков.
2. Дымоход защищен от попадания в него инородных тел. Благодаря колпаку грязь и листья не попадают в дымоход, а птицы не строят в нем гнезда.
3. Защита от ветра и обратной тяги. Колпак предотвращает попадание ветра в дымоход и снижает риск возникновения обратной тяги из-за турбулентности воздуха. Потоки воздуха ударяются о него и проходят мимо выходного отверстия дымохода.

Хотя карнизы дымоходов были созданы для практических целей, они могут выполнять и декоративную функцию. Этот элемент хорошо дополняет внешний вид крыши и экстерьера дома, придавая строению законченный вид.

Как видите, есть убедительные аргументы в пользу установки колпака на дымоход. Даже самый простой зонт на дымоход защитит от этих негативных моментов и сделает внешний вид крыши более аккуратным.

Общее описание

Оголовок дымохода – это важная часть дымоходного отверстия, которая помогает дымоходу правильно функционировать, а также служит дополнительным аксессуаром фасада. Колпак дымохода выполняет ряд специфических функций. Например, он защищает дымоход от осадков или мусора, а также улучшает тягу.

Чаще всего колпак дымохода напоминает зонтик, гриб или козырек. Он устанавливается на самом верху дымохода. Помимо разговорного названия, существует и более официальное – ветряной флюгер.

Сегодня на рынке представлен широкий ассортимент зонтов для дымоходов. Они классифицируются по назначению, материалу, форме и внешнему виду. Все они совершенно разные, но принцип действия один и тот же. Для того чтобы понять, как работает зонт, необходимо знать его составляющие.

• Защитный козырек. Это и есть защитный козырек. Он может быть выполнен в различных формах (многогранник, пирамида, конус) или даже иметь плоскую поверхность и образовывать квадрат или параллелограмм. Этот элемент непосредственно защищает внутреннюю часть трубы от влаги, снега, мусора, насекомых или птиц.
• Фартук. Устанавливается вокруг зонта и служит защитой от косого дождя. Он необходим для предотвращения коррозии самой трубы дымохода. Это особенно важно, если дымоход сделан из железа, а не из кирпича. Фартук помогает увеличить срок службы всей конструкции.
• Кронштейны. Это крепежные элементы. Кронштейны имеют форму продолговатых пластин из тонкого, но прочного металла. Необходим для соединения навеса и фартука. Чаще всего требуется сварка, но в домашних установках могут использоваться и заклепки.

Основной принцип конструкции заключается в том, что необходимый поток воздуха поступает в трубу, будучи разделенным на порции вокруг ветрозащитного экрана. Затем, согласно законам физики, дым устремляется туда, куда вошел свежий воздух, меняясь с ним местами по плотности. Дым движется вверх, а воздух – вниз.

Обзор типов

На рынке представлен широкий ассортимент колпаков для дымоходов. Вы можете найти модели с:

• флюгер
• искровой промежуток;

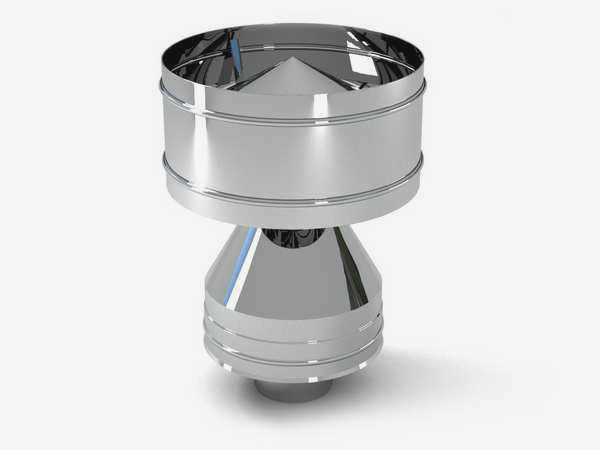

• дефлектор;
• ветровой дефлектор.

Все дымоходные колпаки классифицируются по типу и внешнему виду. Например, по форме дымохода – круглые, прямоугольные и квадратные.

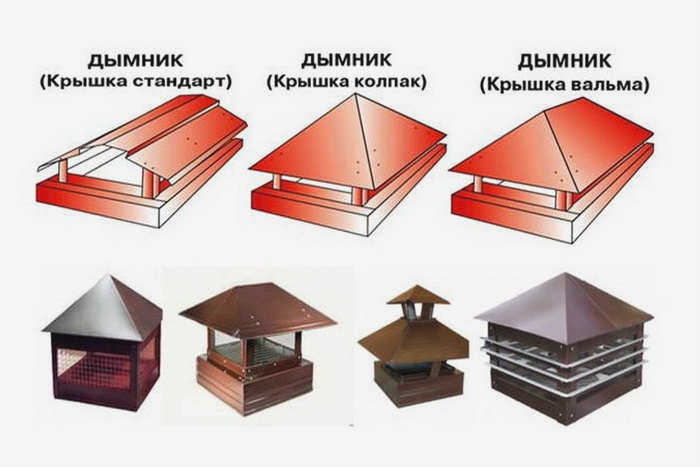

Сами дымоходные колпаки делятся еще на несколько типов.

• Стандартные. Такие колпаки имеют пирамидальную форму. Они изготавливаются из одного листа металла (для небольших труб). Если дымоход большой, несколько таких листов можно сварить вместе. Крепится к фартуку с помощью кронштейнов. Самый популярный вариант на рынке, а также для самостоятельного монтажа.

• Пристройки с шатровой крышей (Также называются шатровыми, так как конструкция напоминает форму крыши). Идеально подходит для дымохода из кирпичной кладки, так как эта модель имеет большую площадь покрытия и рассчитана на любой размер.

• С полукруглым зонтиком. Популярный вариант для домов в европейском стиле или стиле лофт. Такие дымоходы довольно красивы и декоративны. Но производительности у этого типа не так много, а защита от сырости или других осадков значительно ниже.

• Плоские козырьки. Отличаются тем, что козырек плоский, без выступающих вверх углов, квадратной или прямоугольной формы. Такой тип установки чаще встречается в минималистских домах. Он подходит для каменной кладки, но не рекомендуется только для железных труб. Из-за особенности плоских крыш снег зимой не скатывается, что создает дополнительную нагрузку на опоры.

Они могут деформироваться под большой нагрузкой. А если погода очень переменчива, может образоваться лед.

Как это работает

Установка дымоходного колпака не только защищает дымоход от воды и мусора, но и оптимизирует тягу в радиаторе. Это происходит следующим образом:

• Поток воздуха упирается в стенку верхнего цилиндра и огибает его со всех сторон;
• При движении воздушного потока по поверхности верхнего цилиндра он должен изгибаться вверх. В это время дым высасывается из дымохода;
• Движение воздуха внутри дымохода становится более интенсивным, в верхней части дымохода образуется разгерметизированная зона, в которую попадает дым из камеры сгорания;
• Если струи ветра направлены вертикально или под углом, они входят в верхний цилиндр через зазор и втягивают продукты сгорания в трубу.

Преимущества и недостатки

Преимуществами дымоходных колпаков являются

• Более эстетичный внешний вид дымовой трубы;
• Защита внутренней поверхности дымохода от посторонних предметов и грязи;
• Защита материала дымохода от атмосферных осадков;
• Зонт закрывает часть выходного отверстия дымохода, предотвращая задувание тяги дымохода потоком ветра.

Недостатки установки зонта на дымоход немногочисленны, но они довольно существенны:

• Изделие устанавливается на пути продуктов горения и представляет собой определенное препятствие для их свободного отвода. Неправильно подобранная и установленная модель может уменьшить тягу и привести к задымлению помещения;
• Водяной пар, образующийся при сгорании топлива, выходит вместе с дымом через дымоход наружу и конденсируется при контакте с холодным металлом навеса, а затем замерзает при понижении температуры ниже 0º. В результате на дымоходе появляются сосульки, которые блокируют дымовое отверстие и препятствуют процессу отвода дыма.

Основные способы соединения воздуховодов между собой: Плюсы и минусы каждого варианта

Что установить на конце дымохода зонт или дефлектор?

Согласно строительным нормам, на выходе газовых котлов нельзя ставить дефлектор. Это связано с тем, что зимой из-за низкой температуры выходящего потока на горизонтальных участках трубы образуются сосульки, ухудшающие тягу. Дефлектор только усугубляет эту ситуацию. По этой причине газовые котлы оснащаются лишь простыми зонтиками для защиты от грязи и осадков.

Специалисты рекомендуют устанавливать дефлекторы на металлический дымоход твердотопливных котлов. Для всех остальных вариантов рекомендуются колпаки на дымоход. Форма колпака дымохода выбирается в зависимости от формы дымохода: на круглые дымоходы обычно устанавливают круглые колпаки, на квадратные и прямоугольные дымоходы – в виде небольшой двускатной крыши. Обратите внимание, что на сэндвич-дымоходах колпаки должны иметь специальную крышку, закрывающую теплоизоляцию. На кладочных дымоходах рекомендуется колпак с основанием, чтобы закрыть кирпичи, выступающие над крышей.

Специалисты не очень хорошо относятся к флюгерам: постоянные вибрации и значительный вес довольно быстро повредят даже тщательно построенные дымоходы. Поэтому, если вы хотите установить флюгер, подумайте хорошенько: он не только отрицательно влияет на дымоход, но и быстро изнашивается из-за постоянного трения.

Как сделать флюгер для дымохода своими руками

Сделать флюгер для дымохода самостоятельно не так-то просто. Если у вас нет большого опыта в этой области, вы можете начать с переноса чертежа на лист картона, вырезания его и обдумывания способов соединения и крепления. Когда у вас получится более-менее четкая картина, можно вырезать металлические детали и приступать к сборке. Очень важно точно измерить дымоход и строго следовать измерениям при изготовлении.

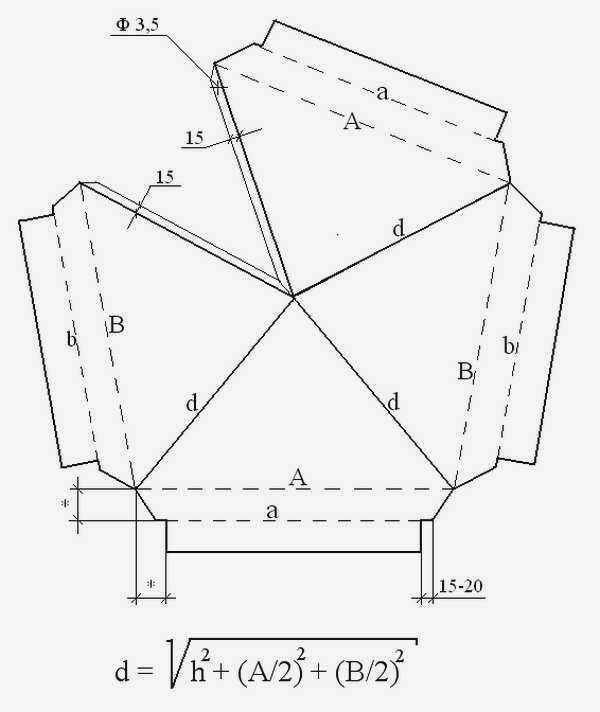

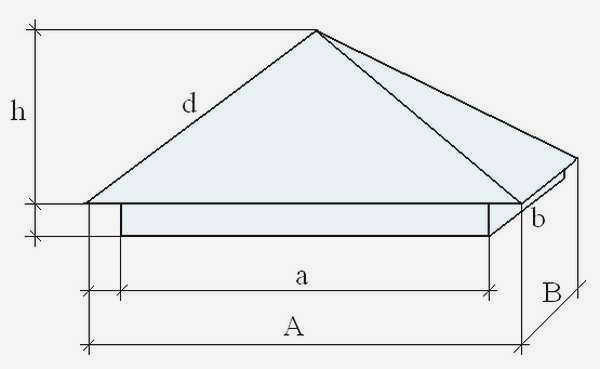

Вот один из чертежей небольшого дымохода для скатной крыши. Угол определяется по рисунку на первом листе.

Порядок работы следующий:

• Положите металлическую заготовку на стол лицевой стороной вверх, просверлите отверстие диаметром 3,5 мм в точке, указанной на чертеже.
• Согните заготовку по всем пунктирным линиям на 90°. Для этого лучше использовать листогиб. Тогда линии будут четкими и без углублений. Если у вас нет такого приспособления, придется воспользоваться подручными средствами: закрепите кусок уголка на верстаке полкой вверх. Чтобы иметь возможность согнуть всю (или почти всю) линию сразу, можно использовать стержень.
• Согните деталь по линии "d". Угол определяется экспериментально: у вас должна получиться цельная крышка. Конструкция должна быть прямой, без перекосов (для проверки положите ее на стол). Если все "сходится", отметьте маркером точку на нижнем ребре через просверленное отверстие, отметьте будущее отверстие и просверлите его.
• Установите крышку и закрепите ее заклепкой 3,2 мм.
• Согните все по линиям "a" и "b", чтобы можно было установить ножки.
• Сделайте основание корпуса из уголков по внешнему периметру трубы. Расположите уголки так, чтобы один край упирался в стену, а другой – в боковую поверхность. Подготовьте "ножки" для крышки. Соедините все вместе с помощью сварки.
• Готовое основание следует очистить, покрыть антикоррозийным средством, а затем покрасить несколькими слоями наружной краски.
• Соедините козырек с основанием.
