Корпус изготовлен из пластика и является монолитным. Для крепления проводов, питающих цоколь, к корпусу используется специальная заклепка.
Как вкрутить и выкрутить лампочку из подвесного потолка

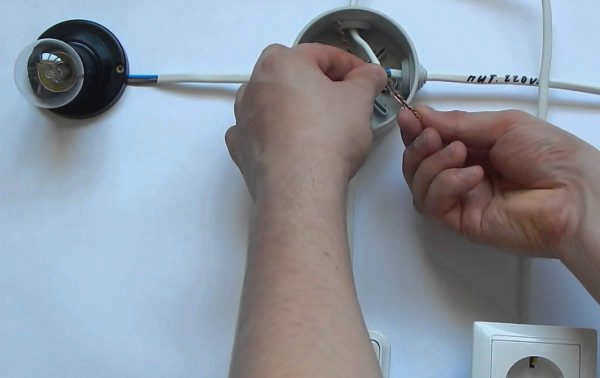

Прямое подключение цоколя к проводам не допускается! Сначала убедитесь, что изделие надежно закреплено в светильнике (лампе или люстре), для этого на цоколь устанавливается пластиковая втулка с отверстием посередине, необходимым для провода. Для дальнейшего крепления к гильзе прикреплен пластиковый винт.
Соедините гильзу, зажав кабели пластиковым винтом. Гильза служит для монтажа декоративных элементов, а винт обеспечивает надежную фиксацию плафона и подвеса светильника.
Некоторые менее известные компании также производят лавовые лампы:
- PUL1020. Это лампы российского производства от компании Orient, специализирующейся на создании осветительных приборов. Особенностью лампы является мерцающий блеск, который переливается в колбе при включении и нагревании прибора. Она достойно работает, недорога и неприхотлива в уходе.
- "Старт Лава". Прибор торговой марки "Старт". Представляет собой стандартную лампу по доступной цене.
Конструкция и материалы [ править | править код ].
Цоколь и патрон лампы должны обеспечивать взаимную изоляцию проводов, механическую прочность соединения и устойчивость к рабочей температуре лампы. Цоколи из керамики (обычно электротехнического фарфора) выдерживают гораздо более высокие температуры, чем цоколи из карболита или других видов пластика.
Электрические контакты в цоколе должны выдерживать рабочие токи и обеспечивать надежный электрический контакт с цоколем лампы. Там, где важно точное положение лампы (напр. в кинопроекторе или в фокусе прожектора), розетка имеет конструктивные элементы, обеспечивающие точное позиционирование.
Читайте также: Как подключить светодиодную ленту к сети 220 В
Провода лампы накаливания часто припаиваются к цоколю мягким припоем, поэтому во время работы лампы температура цоколя и патрона не должна превышать температуру плавления припоя (то есть быть ниже 180 °C). Необходимо также учитывать тепловое расширение компонентов в диапазоне температур, поэтому цоколь часто оснащается упругими компонентами, в том числе пружинными контактами.
Наиболее распространенные неисправности в соединении розетка/вилка вызваны перегревом розетки, потерей пружинящих контактов и окислением контактов. Иногда цоколь в гнезде "заклинивает", и попытка заменить лампочку заканчивается тем, что цоколь выходит из цилиндра лампочки и остается в гнезде. Поврежденный цоколь вызывает мерцание и искрение ламп.
Маркировка
Согласно ГОСТу, изделия с резьбой Эдисона делятся на три основных типа – E14, E27 и E40. Первые называются "миньоны" и используются в микроволновых печах, морозильных камерах, вторые – в лампах, третьи – в организациях уличного освещения. Принцип работы везде одинаков, различия заключаются в конструкции и размерах.
Розетки имеют маркировку на корпусе. При расшифровке можно найти характеристики изделия. E14 используется для приборов с максимальным потреблением тока 2А и мощностью до 440Вт, E27 – до 4А (880Вт) и E40 – до 16А (3500Вт). Каждая модель рассчитана на 250В переменного тока.
Варианты установки.

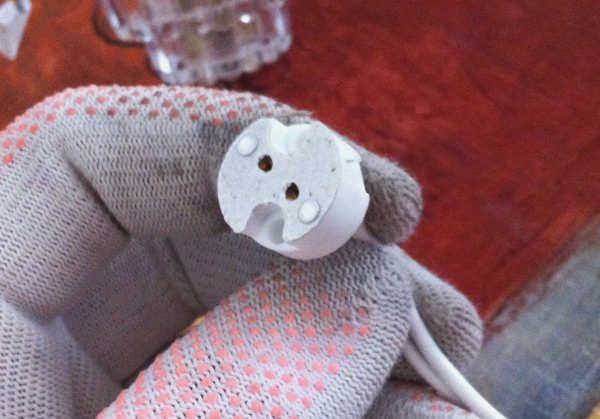

Фактический способ установки – это то, как изделие крепится к лампе в светильнике или к другому электрооборудованию. Если несколько лет назад альтернативы резьбовому соединению не было, то сейчас используются штифтовые вставки. Последние заключаются в креплении с помощью штифтов, расположенных на основании.
Резьбовое соединение представляет собой классическое ввинчивание лампочки. Только когда лампочка полностью закручена и контакты цоколя соприкасаются, фаза передается на лампочку.
Есть и третий вариант – комбинированная арматура со штоком GU10, используемая в современных люстрах. Сначала лампочка вставляется в цоколь, а затем вкручивается до упора. Компоненты с поворотным резьбовым разъемом отличаются сложной конструкцией, но незаменимы там, где светильники подвергаются периодическим/постоянным механическим нагрузкам, включая вибрацию.
Буквы в обозначении
Три буквы латинского алфавита и цифры обозначают тип цоколя. Их значения по порядку следующие:
- Заглавная буква – информирует о форме.
- Цифра – номер цоколя. Он характеризует его размер и расстояние между силовыми штырями.
- Строчная буква – количество контактов.
Третий символ производители обычно опускают. В домашних хозяйствах по умолчанию используются лампы с двумя контактами. Поэтому на упаковке указываются только первые два символа (E 14).
Маркировка содержит полезную информацию о светильнике. Значение букв приведено в таблице.
Первая заглавная буква в начале обозначения – это Строчная буква в конце обозначения указывает на количество штырьков (не всегда указывается).| E | Цоколь с резьбой Эдисона |
| G | Штырь |
| R | Крепление с утопленными дюбелями |
| H | Автомобильные лампы |
| B | Беседочное крепление (иногда называемое байонетным креплением) |
| S | Подголовник |
| P | Фокус |
| T | Телефон |
| K | Кабель |
| W | Лампы без штырьков |
| s | 1 контакт |
| d | 2 |
| t | 3 |
| q | 4 |
| p | 5 |
Резьбовые цоколи Эдисона – тип E
Самая старая и самая распространенная модификация. Их можно встретить практически в каждом доме. Самые яркие представители – E27, E14. Этот тип цоколя используется для стандартных лампочек для дома. Чуть менее известен цоколь E40. Он предназначен для светильников ДРЛ и ДНаТ мощностью 400 Вт. Они используются для освещения дорог. Самые маленькие представители этой модификации – Е5 и Е12. Они имеют узкий диаметр и встречаются относительно редко.
Иностранные обозначения
Вышеупомянутые способы кодирования применяются в большинстве стран мира. Однако в некоторых странах есть свои нюансы:

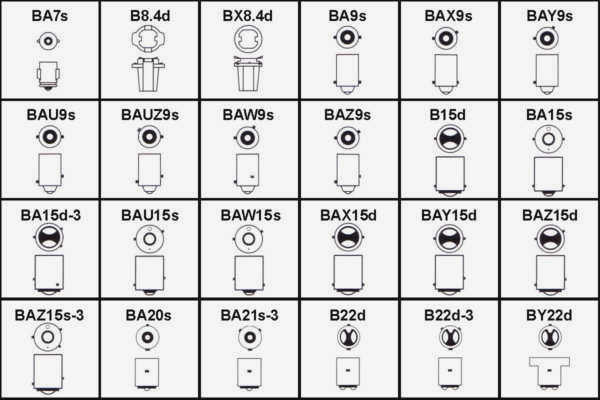

- Штыревые (байонетные) цоколи зарубежные производители обозначают буквой "Б". В России они обозначаются буквой "Ш" (2Ш22).
- В США стандартный размер цоколя E 27 для стандартной лампы накаливания некоторые производители обозначают буквой "M".
- Меньшие байонетные крепления обозначаются добавлением буквы "a" к заглавной букве "B".
Разнообразие адаптеров цоколя
В некоторых случаях найти подходящий цоколь для лампы может быть непросто. Альтернативным решением могут быть адаптеры. Каждый продукт имеет двойное обозначение, например: E14-GU10. Первый код указывает на тип разъема, в который вкручивается основная розетка. Второй код указывает на то, что подключается к адаптеру.
- Адаптер E14-E27 используется для адаптации стандартной лампы накаливания к миньону.
- E27-GU10. Для адаптации байонетной лампочки к стандартному резьбовому цоколю.
Как выбрать лампочку
Узнав тип цоколя, легко подобрать источник света, не допустив ошибки. Информацию о технических характеристиках ламп см. в технической документации к светильнику. Если вы потеряли ее и не хотите ошибиться с выбором, возьмите с собой старую лампочку. Ее конструкция и физические характеристики помогут продавцу определить тип цоколя. Консультанты по освещению в Light Depot помогут вам выбрать правильные лампы и светильники.
Цоколь – важная характеристика любого типа лампочки. Работа конкретного осветительного прибора напрямую зависит от его пригодности.
