Клиновые и балочные перемычки укладываются параллельно с обеих сторон от пятки к замку так, чтобы они расклинивались в замке центральным нечетным кирпичом. Направление швов контролируется струной, закрепленной на пересечении совпадающих линий несущих частей (пятка).
Балочная перемычка из кирпича
Часть стены, ограждающая оконный или дверной проем, называется перемычкой. Если нагрузка от перемычки передается на стену непосредственно над проемом, используются сборные железобетонные перемычки. Если нагрузка не приходится на проем шириной менее 2 м, следует применять железобетонные ненесущие или обычные кирпичные перемычки на высокопрочном растворе с арматурой, поддерживающей кирпичи нижнего ряда.
Перемычки, которые также служат архитектурными деталями фасада, иногда заменяются клинчатыми перемычками. Для пролетов до 3,5. 4 м используются арочные перемычки. Этот тип кладки также используется для сводов (арок).
При кладке перемычек все продольные и поперечные швы полностью заполняются раствором, так как этот тип кладки работает не только на сжатие, но и на изгиб. Если вертикальные швы не полностью заполнены раствором, то первые напряжения приведут к смещению отдельных кирпичей, а затем к разрушению кладки.

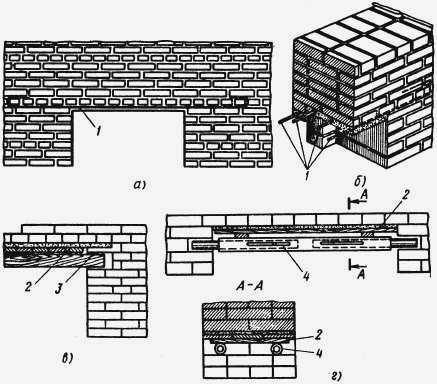

Рисунок 52: Кладка перемычки:
a – высота, b – поперечное сечение, c – кладка в опалубке, d – как выше, на инвентарных трубчатых перемычках; 1 – арматура, 2 – доски, 3 – деревянные накладки, 4 – трубчатые накладки
Рядовые перемычки (рис. 52 а, б) укладывают из отборного полнотелого кирпича, соблюдая правила горизонтальности рядов и шнуровки. Высота рядовой перемычки 4. 6 рядов кладки, длина на 50 см больше ширины проема. Для кладки следует использовать раствор класса 25 или выше.
Перемычки укладываются с опалубкой (рис. 52, в) из досок толщиной 2, 40, 50 мм. На опалубку наносят слой раствора толщиной 20…30 мм. 30 мм, в который затем забивают арматурные стержни под нижний ряд кирпичей перемычки (один стальной стержень диаметром не менее 6 мм на каждые 1/2 кирпича толщины стены, но не менее трех стержней на перемычку, если по проекту не требуется другое армирование). Концы прутков 1 выходят за край проема на 250 мм (должны быть завершены крюком), т.е. закрепляются в кладке; периодическое закрепление профилей прутков не требуется.
Соединительные перемычки
Граничные перемычки должны выполняться только из тщательно отобранных и целых кирпичей с соблюдением горизонтального выравнивания рядов и правил кладки в обычной кладке. Перемычка обычно должна быть высотой в 4-6 кирпичных рядов и на 50-55 см длиннее, чем ширина проема. Для перемычек следует использовать раствор марки не ниже М300.
Под нижним рядом кирпичей в перемычке в слое раствора толщиной 2,5-3,5 см следует установить металлическую арматуру в количестве из расчета один прут не менее 6 мм на площадь, равную половине кирпича. Другими словами, по два металлических прута на кирпич, если по проекту не требуется более мощное армирование перемычки.
Арматура, уложенная в слой раствора, воспринимает растягивающие усилия, возникающие в кладке. Металлическая арматура должна быть не менее чем на 70 см длиннее ширины проема, т.е. она должна простираться на 25 см с обеих сторон, причем концы должны быть загнуты вокруг кирпича (см. пример на рис. 75).

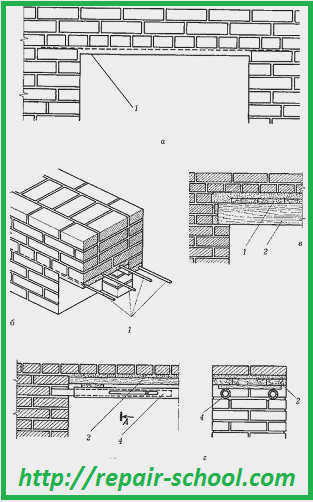

Рисунок 75. Кирпичные перемычки:
a – фасад; b – разрез; c – кладка на опалубку; d – кладка на инвентарные косяки. 1 – арматура; 2 – доски; 3 – деревянные перемычки; 4 – трубчатые перемычки.
Даже перемычки выполнены с использованием временных деревянных брусьев толщиной 35-40 мм. На дно подготовленной опалубки укладывается слой раствора толщиной около 3 см, затем в раствор втапливается арматура. Опалубка должна опираться на кирпичи, которые были сформированы ранее. После снятия опалубки эти кирпичи просто выбиваются.
Концы опалубки можно также поместить в специальные пазы в откосах проемов; после снятия опалубки пазы просто забиваются раствором. Если необходимо сделать перемычку шириной более 1,3 м, то в середине под опалубку необходимо установить опору и хорошо закрепить ее.
Укладка перемычек
Перемычки строятся так же, как и обычная кладка, с непрерывной и четко очерченной линией шва. При этом необходимо учитывать следующие особенности:
1) швы кладки должны быть тщательно заполнены;
2) перемычки не поддерживаются в проеме и поэтому могут быть сжаты весом стены, расположенной выше;
3) размер перемычки зависит от угла наклона проема;

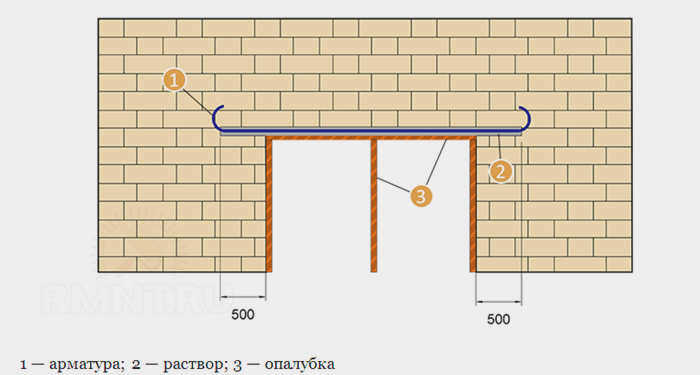

4) Высота составляет примерно 5-6 рядов кладки, длина рассчитывается исходя из ширины проема и предполагает запас в 500 мм с каждой стороны проема.
Поскольку кирпичное перекрытие должно выдерживать большие нагрузки, необходимо выбирать кирпич, класс раствора должен быть не менее 25. Усиление перемычки производится арматурой. Ее расчет зависит от величины нагрузки на проем. При небольших нагрузках арматура конструктивно устанавливается из круглой стали. Диаметр составляет 4-6 мм, а количество арматурных стержней – один стержень на полкирпича стены. Арматура должна заходить в кирпичную кладку за край проема не менее чем на 250 мм, а ее концы должны быть обернуты вокруг кирпича.
Технология изготовления диагональных перемычек
- Инструменты. Чтобы сделать перемычку, вам понадобятся те же инструменты, которые используются для обычной кладки стен.
- Опалубка необходима для создания усиленной опоры для кирпичей. Для опалубки потребуются доски толщиной 40-50 мм.
- Перед началом работ рекомендуется защитить доски полиэтиленовой пленкой или рулонной гидроизоляцией. Это предотвратит утечку кладочной смеси и придаст нижней части перемычки более ровный вид. Любые неровности на поверхности опалубки могут негативно сказаться на внешнем виде проема.
- Кладочная смесь укладывается в опалубку. На нее укладывается арматура, которая затем утапливается в раствор.
- Затем арматура покрывается вторым слоем раствора. Его толщина должна быть не менее 3 см, так как этот слой защищает металлическую конструкцию.
- Кирпичи освобождают от кладки, чтобы обеспечить устойчивость опалубки. Когда раствор полностью затвердеет, следует удалить доски и срезать выступающий кирпич. Другой вариант – сделать в кладке паз, установить в него опалубку, а после снятия опалубки уложить в паз кирпичи с кладочным швом. В этом случае несущие плиты могут быть ребристыми для придания жесткости.
Клиновые перемычки не нуждаются в армированном растворе. Их устойчивость и несущая способность обеспечиваются расстоянием между клиновыми кирпичами.
Перемычки из клинчатого кирпича имеют два варианта:
- клиновидный вертикальный кладочный шов;
- клиновидные кирпичи.

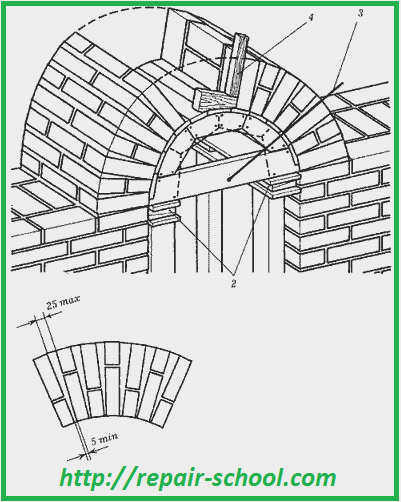

В первом случае толщина шва внизу должна быть не менее 5 мм, а вверху – не более 25 мм. При использовании клиновидных кирпичей толщина кладочного шва не должна превышать 10 мм. Перемычка укладывается с помощью опалубки с арками.
Описание видео
Клиновидная перемычка над дверью.

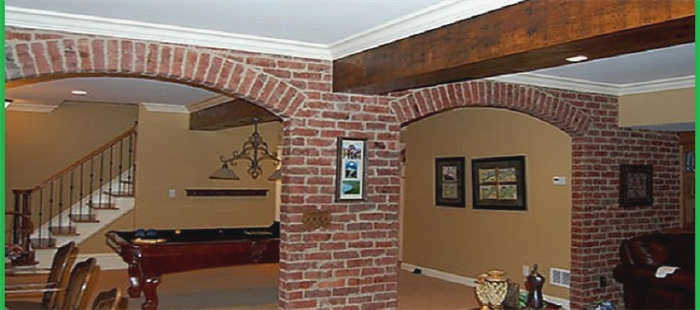

Кирпичные перемычки, выполненные в форме арки
До конца XIX века все перемычки изготавливались исключительно из кирпича. Это объяснялось не только стремлением к красоте. Эти конструкции поддерживали большой вес стеновой перемычки с помощью распорки, которая равномерно распределяла нагрузку от кирпичных блоков благодаря веерообразному расположению.
Арочные перемычки использовались в древние времена при строительстве храмов. В то время это был основной способ декорирования верхних частей проемов из кирпича.

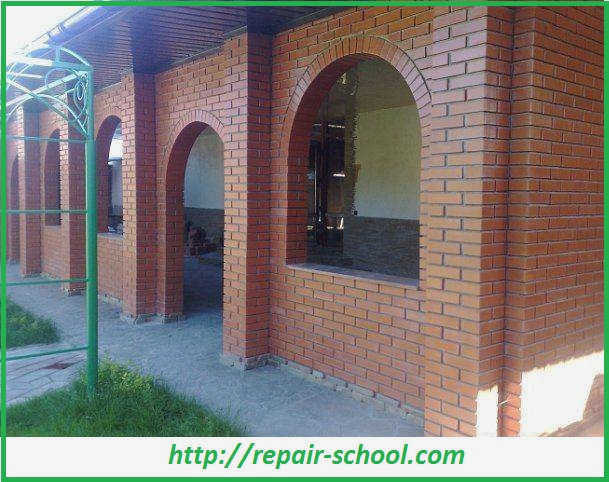

С тех пор эти элементы стали обязательным компонентом и установленным стандартом церковной архитектуры. В современных зданиях арочные кирпичные перемычки – это в основном дело рук дизайнеров, выбранных для украшения фасада.
Перемычка
Перемычки этого типа имеют прямоугольную форму и строятся с использованием металлической арматуры. Металл принимает на себя основную нагрузку и поддерживает кирпичи.
Конструкции возводятся так же, как и из обычного кирпича. В случае перемычки из обычного кирпича при перевязке швы должны быть равномерно распределены.
Детали обычных перемычек
При сооружении перемычек этого типа следует обратить внимание на некоторые детали:
- Кирпичные швы должны быть заделаны цементным раствором.
- Обычная перемычка над дверным или оконным проемом не должна иметь опоры. Такая конструкция самосжимается под воздействием кирпичной массы над ней.
- Размеры рассчитываются исходя из того, что сечение проема из кирпича изгибается.
- В верхней части проема размер кирпичной перемычки должен составлять примерно 5 или 6 рядов кирпичей.
Длина конструкции зависит от параметров проема. При определении размеров не забудьте учесть дополнительную кирпичную кладку, примерно 0,5 метра по обе стороны от проема.
Специфика рядовых перемычек
Перемычки из кирпича должны выдерживать большие нагрузки. Поэтому лучше приобретать кирпичи отборных сортов. Цементный раствор следует выбирать марки выше 25.
Кирпичные перемычки всегда должны быть усилены. Расчетная величина армирования зависит от несущей способности данного проема. Если этот параметр очень низкий, то в качестве арматуры используется круглый стальной прут диаметром 4 или 6 мм. Количество арматурных стержней следует выбирать из расчета 2 на один кирпич.
Расчет шаблона
Перед тем как сделать кирпичную арку, необходимо изготовить опорную конструкцию – шаблон. Его качество напрямую влияет на конечный результат. Поэтому необходимо тщательно рассчитать его размеры. В качестве примера рассмотрим конструкцию окна шириной 1500 мм по типу балки.
Обратите внимание: при проектировании арочного проема важна не ширина, а длина арки, по которой будут укладываться кирпичи. Чтобы избежать проблем в будущем, необходимо скорректировать этот размер на этапе расчета так, чтобы он был кратен 70-75 мм.
Ширина шаблона должна быть на 5 мм меньше ширины проема. Этот небольшой зазор облегчит сборку и разборку (даже если он высохнет).
Высота опорной конструкции должна быть равна высоте арки. Кстати, она не должна быть слишком низкой – это чревато прогибом стены под нагрузкой.
Осталось определиться с толщиной шаблона. Если он будет слишком толстым, вес конструкции усложнит работу. В нашем примере оптимальной является толщина 200 мм.
Создание шаблона
Начните с разметки кривой на куске ДСП. Для этого:
- отметьте центральную линию;
- отметьте границы отверстия симметрично относительно центральной линии;
- отметьте верхнюю точку дуги на оси;
- От высшей точки отметьте высоту дуги линией, перпендикулярной оси. Отметьте точки пересечения вспомогательной линии с левым и правым краями отверстия;
- От той же (наивысшей) точки вниз проведите отрезок, равный радиусу дуги – это будет центр окружности;
- Установите металлическую шпажку (колышек) в центральной точке и привяжите к ней кусок вязальной проволоки длиной, равной радиусу круга;
- Прикрепите к другому концу карандаш и с помощью компаса соедините три ранее отмеченные точки.
Шаблон состоит из двух таких кусков – кругов, – связанных между собой прутьями. Если вырезать круги точно по разметке, то острые углы не позволят им соединиться. Поэтому перед началом резки необходимо отложить 100 мм от нижних точек изогнутого профиля, увеличив таким образом тело элемента.
Затем деталь можно вырезать лобзиком.
Второй край разметить гораздо проще: для этого нужно использовать уже вырезанную деталь в качестве шаблона. Просто положите его на новый лист ДСП и обведите его.
Длина древесины, используемой для лобзика, должна соответствовать толщине шаблона. Прикрутите подготовленные детали друг к другу с помощью саморезов. К верхней части шаблона прибивается полоса ДВП – это сглаживает неровности крепления.

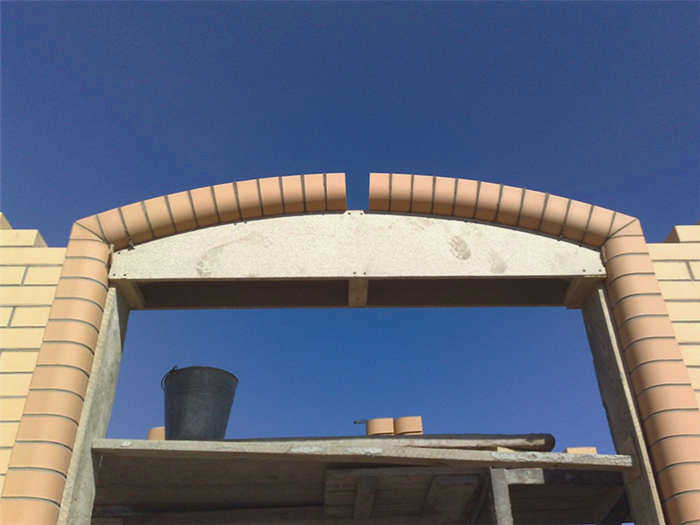

Круг в оконном проеме для кладки арки

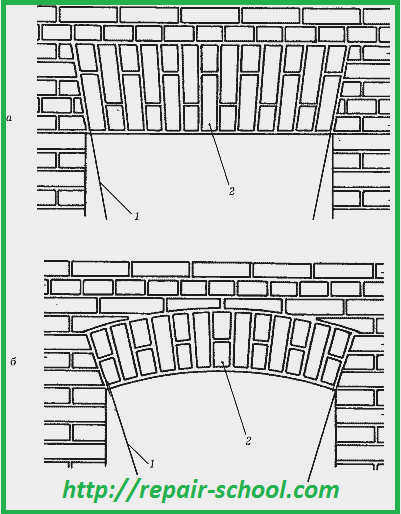

Клиновые и балочные перемычки
Клиновые или арочные перемычки обычно изготавливаются из обычного глиняного кирпича путем формирования швов в форме клина, толщина которого должна быть не менее 6 мм в нижней части перемычки и не менее 26 мм в верхней. Кирпичи укладываются поперечными рядами на опалубку, которая удерживается на месте досками. Перед укладкой перемычки стену поднимают до уровня перемычки. В это же время из предварительно нарезанных кирпичей (по шаблону) выкладывается контрфорс. шаблон направление опорной плоскости, т.е. угол, на который она отклоняется от вертикальной плоскости).
Затем разметьте ряды на опалубке так, чтобы количество рядов было кратно нечетному числу с учетом толщины шва. В этом случае ряды кладки следует считать по горизонтали, а не по вертикали. Средний, т.е. нечетный ряд кирпичей называется замком. Он должен располагаться вертикально в середине перемычки.
Клиновые и балочные перемычки укладывают одновременно с двух сторон, т.е. от пятки к замку, так, чтобы они расклинивались в замке средним кирпичом. Правильность направления швов следует проверять с помощью нитки, закрепленной в точке пересечения совпадающих линий несущих частей (пяты). Клиновидные перемычки используются только для пролетов шириной до 2 метров.
Советуем вам посмотреть это полезное видео:
Конструкция оконных перемычек
Арочные перемычки, арки или своды укладываются так же, как и перемычки арок. Швы между рядами должны быть перпендикулярны кривой линии, образующей нижнюю плоскость арки, и соответственно наружной поверхности кладки.
Швы кладки имеют форму клина с расширением в верхней части и сужением в нижней. Такое расположение рядов кладки и разделяющих их скамеек соответствует первому принципу разрезания кладки, так как в арках и сводах нагрузка перенаправляется, действуя по касательной к кривизне арки.
Лежаки рядов кладки перпендикулярны направлению нагрузки (пример на рис. 76).

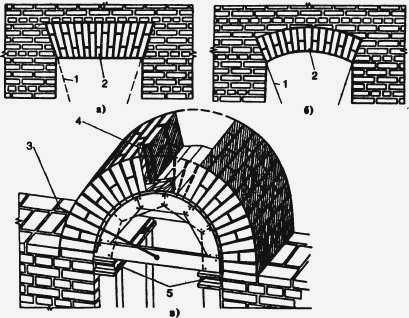

Рис. 76. Кладка перемычки:
а – клинчатая кладка; б – балочная кладка. 1 – направление плоскости нагрузки; 2 – шарнирная кладка.
Криволинейная перемычка укладывается на предварительно собранную опалубку соответствующих форм и размеров в той же последовательности, что и клинчатая перемычка. Направление радиальных швов кладки, а также правильность укладки каждого ряда арки проверяют с помощью шнура, который закрепляют в центре возведенной арки. С помощью струны и калибра, кривизна одной из сторон которого соответствует кривой, отмечается и проверяется положение каждого ряда кладки.
Рис. 76 (продолжение). Стена с перемычкой:
