Как называется стакан под розетку

При проектировании розетки соблюдайте требования к ее расположению

Штепсельная розетка. Как называется штепсельная розетка?

Все розетки оснащены функциональными элементами, облегчающими монтаж.

Конструкция зависит от материала вертикальных перегородок:

• В полых перегородках из гипсокартона коробки устанавливаются с помощью специальной распорной крепежной системы.
• В пористых стеновых материалах используются упрощенные дюбели для установки в подготовленные полости.

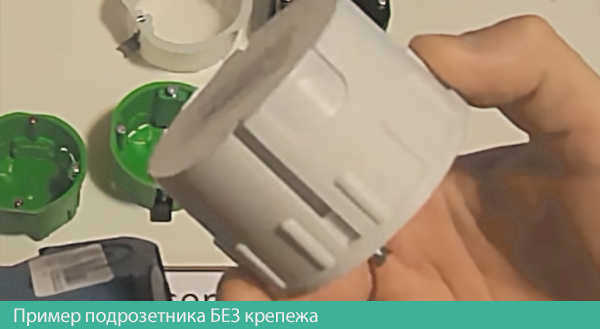

• Для бетонных поверхностей используются гладкие коробки, которые крепятся быстротвердеющими растворами на основе гипса и алебастра и дюбелями.

Для гипсокартона

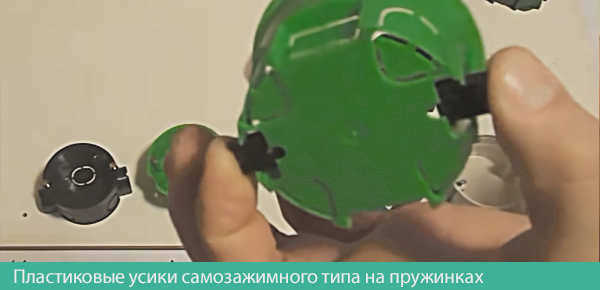

Основным отличием коробок для монтажа розеток в гипсокартон является наличие лапок или распорных ушек. При таком способе крепления, если все правильно размечено, алебастр не требуется.

Правила установки распределительных коробок в гипсокартон:

• Просверлите в панелях отверстие с зубчатым краем так, чтобы диаметр точно соответствовал размеру коробки.
• Закрепить с помощью отвертки, раздвинув выступы, прижав розетку к стене.
• Стандартное расстояние между ушками – 83 мм.

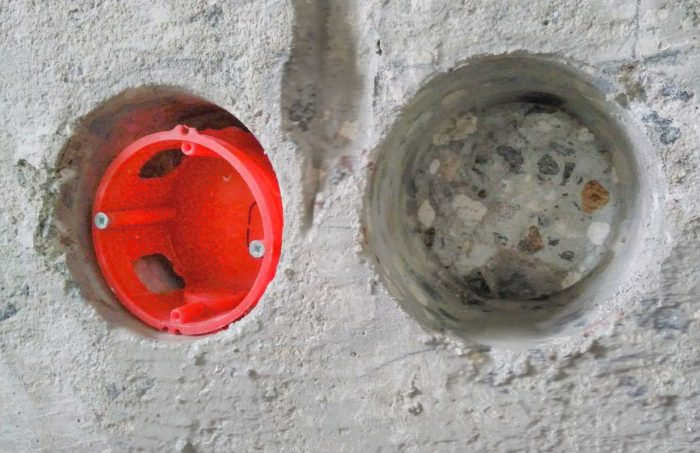

Для бетона

Бетонные стены сверлятся с помощью ударной дрели. При использовании ударной дрели требуется примерно в полтора раза больше времени. Обычное сверло не подходит для бетона.

Сначала на стене делается отметка для основного сверла. Дальнейшие процессы:

• Сверло вставляется в разметку, начинается сверление.
• При достижении предельной глубины основное сверло извлекается.
• Центральная область по линии разреза выбивается молотком или зубилом и молотком.

Под штукатуркой и плиткой

Электропроводка в доме обычно выполняется до того, как стены будут оштукатурены или облицованы плиткой. Это необходимо учитывать при сверлении отверстий под розетки. Края коробок должны быть заподлицо со слоем штукатурки или плитки, чтобы крышка розетки прилегала к поверхности без зазоров.

Требования к электрическим розеткам

Единых правил установки коробок скрытого монтажа для электрических розеток не существует. Правила электромонтажа требуют соблюдения общих требований пожарной и электробезопасности. В этом отношении установка коробки для розеток скрытого монтажа ничем не отличается от установки распределительной коробки. Существуют строительные нормы и правила (СНиП), которые определяют геометрию расположения розеток в помещении. Да и здравый смысл еще никто не отменял.

Мы постараемся обобщить все условия, при которых установка розеток не вызовет проблем в работе электрооборудования.

• Материал, из которого изготовлены коробки, должен быть достаточно прочным, чтобы выдержать усилие, с которым вилка вынимается из розетки. Кроме того, сам корпус не должен выдергиваться из стены вместе с розеткой. С этой целью розетки скрытого монтажа, предназначенные для установки на растворе (обычно гипсовом или алебастровом), имеют ребра, пазы и защелки, сформированные на внешней поверхности. Технологические пазы для электропроводки также выполняют роль крепежных элементов.
• Эти пазы заполняются пастообразным раствором, который после высыхания можно удалить, только разрушив часть стены или оторвав пластик.
• Подавляющее большинство корпусов сабов изготавливается из различных видов пластика. С одной стороны, это дешево, но с другой стороны, пластик является диэлектриком и не повреждается влагой.

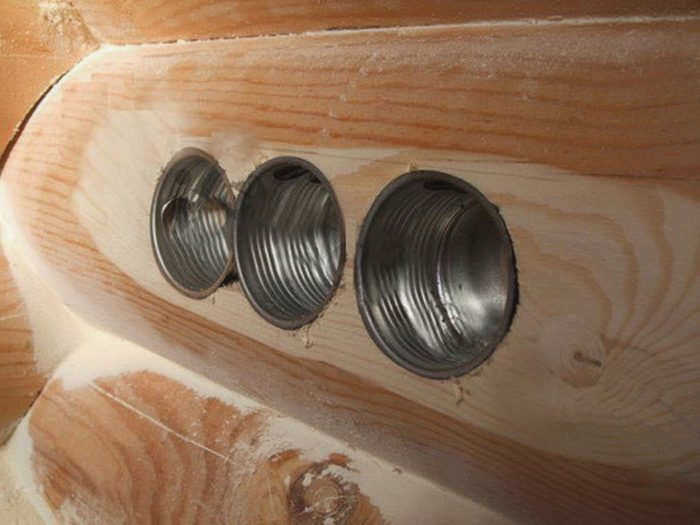

• Самым распространенным напоминанием о советских квартирах, где розетки выскакивали из стены даже при малейшем усилии, является то, что внутренняя часть коробок должна быть отформована с ребрами жесткости для крепления розеток. Раньше розетки делали из металла. Это было не только опасно, но и не позволяло распоркам на розетке зацепиться за гладкую поверхность.
• Кроме того, розетки оснащены монтажными отверстиями для крепления винтами.
• Пластик, из которого изготовлены розетки, не выдерживал горения. Что касается стены (бетонной или кирпичной), то это требование не имеет значения. Однако горящая розетка может воспламенить обои на стене или стоящую рядом мебель.

Типы и размеры ПР

Электрофурнитура представлена широким спектром моделей и модификаций. Неподготовленному пользователю трудно составить представление об их разнообразии. Размеры и типы розеток рассчитаны на различные условия установки. Розетки изготовлены из прочных и негорючих пластмасс – ПВХ и полипропилена. Эти материалы обладают высокими диэлектрическими свойствами и могут обрабатываться режущими инструментами. Их гибкость позволяет изготавливать изделия со сложной геометрией и цветом.

Типы

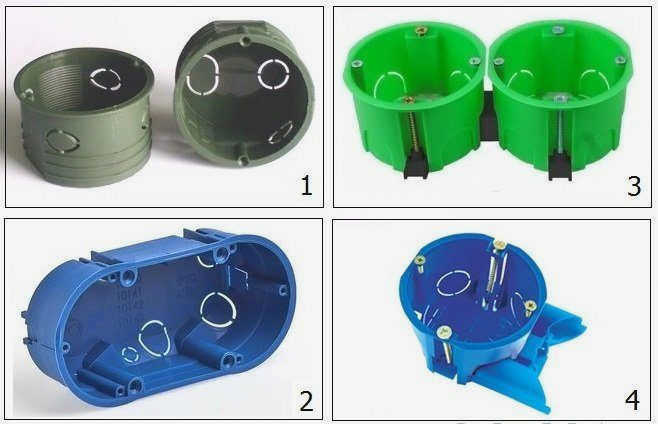

По форме пластиковые коробки бывают 4 типов:

• круглые;
• овальный
• прямоугольный;
• блочная.

Цилиндрические коробки в основном используются для монтажа выключателей и розеток в точечном расположении. Овальные коробки представляют собой вытянутый эллипс с несколькими точками подключения к электросети. Прямоугольные коробки используются для размещения низковольтной арматуры розеток для телевизора, радио и высокотехнологичных устройств.

Отдельную группу розеток составляют блочные элементы. По сути, это круглые коробки с боковыми выступами, которые вставляются одна из двух коробок в другую. Эта специфика позволяет соединять коробки между собой в блоки из любого количества элементов. Такое решение устраняет необходимость в многощелевых удлинителях.

Размеры

Пластиковые скрытые крепления имеют отделку по периметру отверстия. Это необходимо для опоры на поверхность стены. Размеры характеризуются внешним и внутренним диаметром. Внешний размер розетки (по краю) может составлять 68 – 71 мм. Внутренний диаметр составляет от 60 до 66 мм. Размеры бетонных розеток могут несколько отличаться у разных производителей. Однако все они рассчитаны на стандартные розетки и выключатели. Стандартные размеры розетки – 60×45 мм, где первое число – внутренний диаметр, а второе – глубина розетки.

Как установить розетку в бетонной стене

Бетонный фундамент – одно из самых прочных оснований для стенового ограждения. Вертикальные панели представляют собой железобетонные плиты. Если слой штукатурки (2-3 см) позволяет спрятать провода в его массе, то для создания розетки придется просверлить бетон. Для этого вам понадобится специальный инструмент.

Не доверяйте советам о том, как закрепить розетку в бетонной стене с помощью дрели и победитового сверла или, еще хуже, зубила и молотка. Это могут советовать люди, которые сами никогда этого не делали. "Упорный" бетон подходит только для ударного сверления.

Инструмент

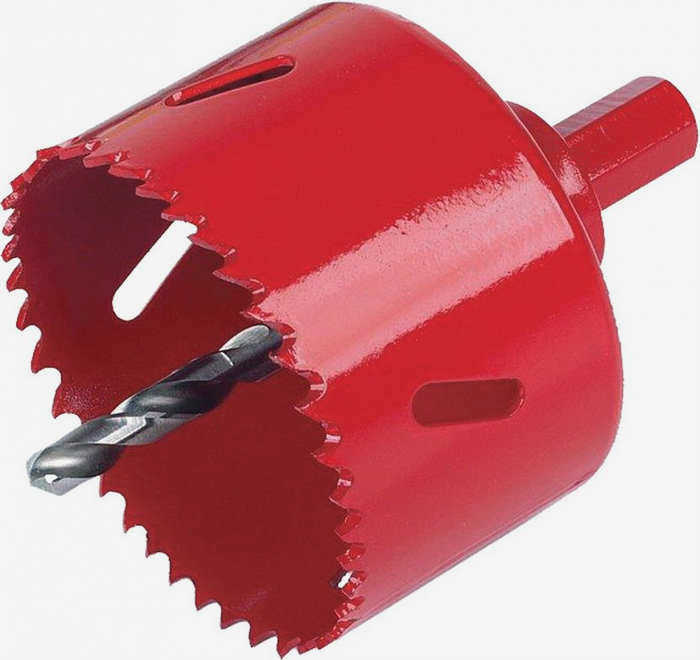

Проделывание отверстия в бетонной стене для одного сверла может занять целый день времени и пыльной работы без помощи молотка. Универсальный электроинструмент с корончатым сверлом или специальной насадкой легко сделает небольшие и глубокие отверстия в режиме перфорации. Любой человек, живущий дома, может легко освоить использование ударной дрели. Если инструмента нет в наличии, его можно взять напрокат.

Многие отверстия можно сделать с помощью сверла, а бетон можно разрезать зубилом, но лучше всего это делать с помощью сверла с алмазными или победитовыми зубьями. Они оснащены сверлами, которые центрируют вход режущей головки в бетонную массу. Если дальнейшему проникновению перфоратора препятствует арматура железобетонной стены, ее можно срезать старым, изношенным сверлом.

Для разметки горизонтальной линии группы гнезд потребуется спиртовой уровень. Для разметки понадобятся карандаш и линейка.

Установка электрической розеточной коробки: основные принципы

Установка может производиться как на новом месте, так и на старом. В первом случае сверлится отверстие, закрепляется стакан, во втором – старый снимается, на его место устанавливается новый и также закрепляется.

Чтобы просверлить отверстие, вам понадобится молоток со специальным круглым алмазным сверлом. Или молоток и зубило, если электроинструмент недоступен.

Следует отметить, что бетонные стены трудно долбить вручную, поэтому необходимо иметь соответствующее оборудование, которое значительно облегчит работу.

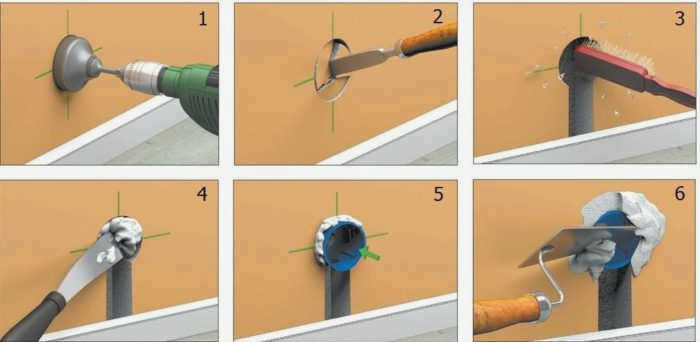

Установка электрической розеточной коробки с нуля на новом месте в бетонной или кирпичной стене производится в следующем порядке:

1. Сначала выбирается подходящий размер, форма и тип материала;
2. Выполняется разметка;
3. Сверление отверстия;
4. Вставляется стенка (она не должна выходить за край стены);

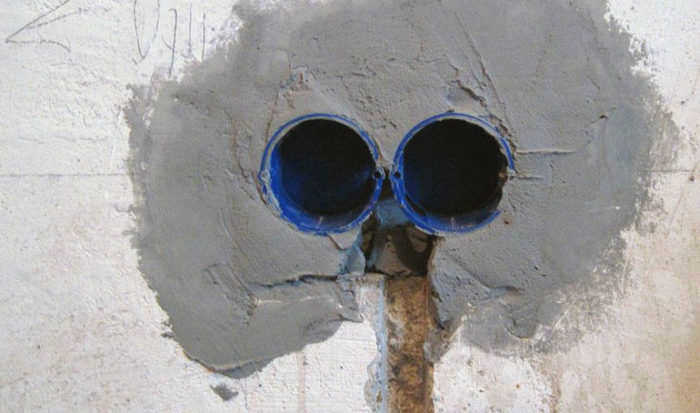

5. Крепление (с помощью штукатурного раствора).

Практически, в этом нет ничего сложного. Однако могут возникнуть трудности при подготовке отверстия. Необходимо выдержать определенную глубину, диаметр, учитывая форму и размеры розетки.

Коробка под розетку для гипсокартона: установка

Приобретается специальная розетка, изготовленная на заказ для гипсокартонных стен. Установка производится в том же порядке, что и рассмотренный выше. Единственное отличие заключается в том, что крепление осуществляется с помощью зажимных лапок, а не гипса. С помощью отвертки аккуратно, равномерно закручиваются специальные винты по краю монтажной коробки.

Примечание: Гипсокартон хрупкий. Шурупы нужно вкручивать аккуратно, чтобы края отверстия не треснули и не начали крошиться. В противном случае коробка впоследствии будет шататься и может выпасть.

Как установить дюбель для бетона: Порядок установки

Вы можете установить дюбели в бетонную стену самостоятельно или нанять для этого профессионала. В интернете можно найти множество компаний, специализирующихся на строительных и отделочных работах. В их услуги входит установка розеток. Профессионалы помогут вам с проводкой и подключением электроустановочных устройств (распределительных коробок, выключателей, розеток и т.д.).

Перед началом работ на стену наносится разметка.

Стоимость установки зависит от материала стены, трудозатрат и расстояния до места установки. В столице стоимость подключения одного устройства составляет около 600-700 рублей. В эту цену не входит проводка и отделка стен. Поэтому многие домовладельцы предпочитают выполнять работы по подключению розеток самостоятельно.

Работы по установке розеток выполняются в несколько этапов:

• Разметка места установки;
• Вырезание монтажных отверстий;
• Установка и крепление розетки;
• Отделка стены;
• установка электроустановочного устройства и подключение питающих кабелей;
• установка внешней крышки.

Важно! При выполнении любых электромонтажных работ, включая установку розеток, всегда отключайте электропитание.

Сверление отверстия в стене с помощью специального инструмента

Как правильно просверлить отверстия для установки электрических розеток в бетоне?

В первую очередь необходимо определить, где в комнате будут располагаться розетки и сколько их будет.

Как правильно установить розетки в гипсокартоне

Гипсокартонные коробки имеют совершенно иную структуру, чем кирпичные и бетонные. Для закрепления изделий в стене не нужен штукатурный раствор. Это облегчает работу с ними и удешевляет сам монтаж. Для формирования отверстий используются специальные сверла для гипсокартона. Также можно использовать насадки, предназначенные для дерева.

Как установить розетку в гипсокартоне:

1. Разметка перегородки производится так же, как и для бетонных стен.
2. Отверстие сверлится сверлом, диаметр которого соответствует размеру розетки (68 мм).
3. При установке нескольких розеток между центрами изделий должно соблюдаться стандартное расстояние 71 мм.
4. Удалите перегородки в розетке и вставьте провода в отверстия.
5. Коробка вставляется в отверстие, а распорные винты вкручиваются в рамку, фиксируя изделие на стене.
6. Остается только обрезать концы проводов и установить розетку.

Установка розетки в гипсокартонной стене

Техника установки розеток в гипсокартоне и бетоне существенно различается. Работа с монолитными стенами намного дольше и сложнее. Но даже относительно простой в обработке гипсокартон требует внимательного отношения ко всем нюансам. От того, насколько правильно они установлены, зависит надежность, долговечность и внешний вид розеток.
