Как называются деревянные палочки для сборки мебели

Некоторых производителей дюбелей можно найти здесь

Содержание

Как называются деревянные мебельные нагели?

Мебельные нагели дают возможность значительно увеличить прочность ваших суставов. Однако все не так просто, как может показаться на первый взгляд: вы не сможете закрепить соединение, если хоть одно из отверстий смещено. В зависимости от величины смещения результат будет неудовлетворительным.

Столешницы столов и письменных столов обычно крепятся с помощью дюбелей. Их устанавливают в рабочее положение следующим образом:

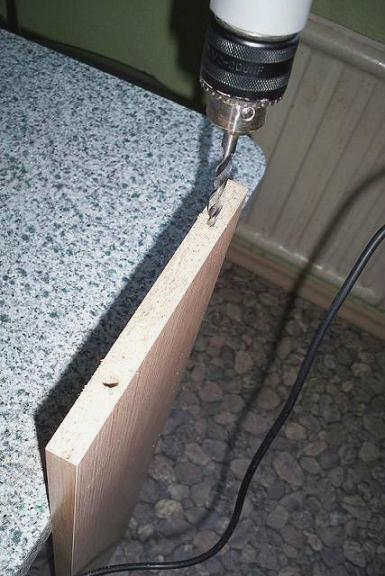

На торцевой стороне детали сначала размечают, а затем сверлят отверстия на необходимую глубину. Такие же отверстия просверливаются в столешнице. Они должны находиться на одной линии;
В торцевое отверстие устанавливается цилиндрический крепеж, верхний конец которого выступает на расстояние, равное глубине отверстия охватывающей детали;

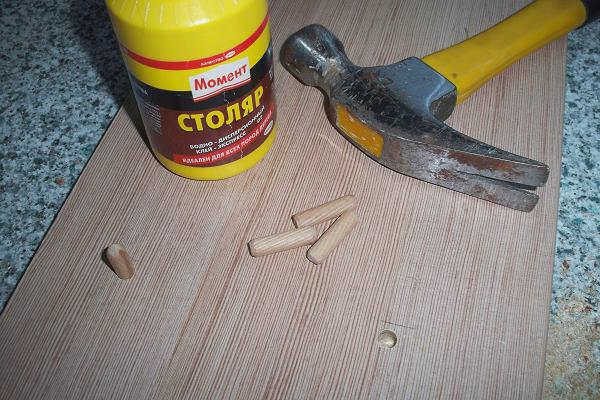

Штифты смазывают клеем, чтобы закрепить их в отверстии и зафиксировать в нужном положении. Иногда в отверстия заливают клей, в который затем вставляют дюбель – это позволит полностью покрыть клеем его ребристую поверхность, повышая прочность соединения деталей;

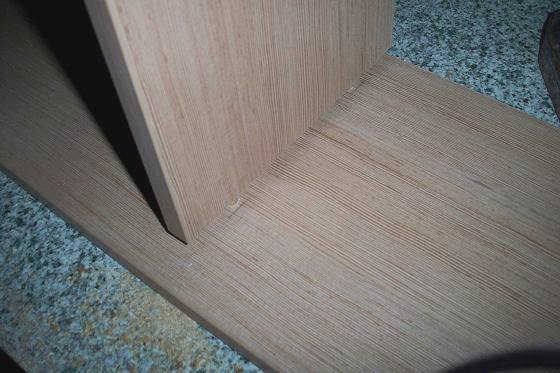

Поместите вторую часть конструкции поверх дюбеля.

Сборка с помощью клея

Существует 3 основные проблемы, связанные со сборкой мебели с использованием дюбелей:

Соединения "край в край" могут быть собраны, но при этом происходит перекос между двумя деталями. Решение: отверстия в направляющих втулках сверла не совмещены с центром края детали. Крепление всегда должно быть выровнено с базовыми плоскостями двух скрепляемых деталей. Даже если отверстия не выровнены по центру, в соединении не возникает перекоса или люфта;
Отверстия в одной детали не совмещены с другой. Решение: для выравнивания отверстий используются специальные маркеры, разработанные специально для стыков. Сначала в одной детали сверлятся отверстия с помощью сверла. Затем в каждое отверстие вставляется маркер, и две детали прижимаются друг к другу так, как они должны держаться после сборки. В результате на другой детали остаются отметки, где должны быть просверлены отверстия;
отверстия находятся в нужных местах, но дюбели установлены неправильно, поэтому дюбели либо не подходят, либо выпадают.

Что такое ламель?

Есть еще один интересный вариант в конструкции таких крепежей – плоский нагель. В общих кругах его чаще называют ламелью, поэтому его также можно встретить в магазинах. Суть его в том, что он не цилиндрический, а действительно плоский, а еще он крепится с помощью специально сделанных пазов, часто сидящих на клею. Отверстия, конечно, делаются не дрелью, а специальной фрезой. Оно используется в тех случаях, когда детали не могут быть соединены болтами относительно оси дюбеля.

В целом, такое соединение будет таким же надежным и устойчивым к сдвигу, как и при использовании круглого крепежа, а также позволяет устанавливать очень тонкие детали. Однако при монтаже необходимо соблюдать большую осторожность.

Лучше всего использовать клей на водной основе, а из-за тонкости крепежа он будет сильно деформироваться, поэтому не медлите с быстрым помещением плавника в отверстие. Можно, конечно, использовать синтетические клеи, но очень немногие монтажники отдают предпочтение этому варианту. На фото – использование нагелей при строительстве деревянного дома, srub-banya.com

На фото – использование нагелей в строительстве деревянного дома, srub-banya.com

Фотография – использование нагелей в бревенчатом доме, charsnsk.ru

Изображение – пластиковые нагели, ru.wikipedia.org

Фото металлических нагелей, ru.wikipedia.org

На фото – как забивать нагели для соединения бревен, 24dom.ru

Назначение и особенности дюбелей

Для чего могут использоваться дюбели при сборке или ремонте мебели? Основное назначение нагелей – создание надежного соединения, которое можно легко разобрать. Дюбели могут быть точно собраны из просверленных отверстий, без использования специальных инструментов. Это позволяет точно установить детали одну на другую, исключая возможность неправильной сборки или перекоса при эксплуатации мебели.

Как правило, при изготовлении мебели используются дюбели диаметром, равным трети толщины материала. Это оптимальное соотношение с точки зрения надежности. Такие дюбели не повредят основание, но при этом будут обладать достаточной прочностью.

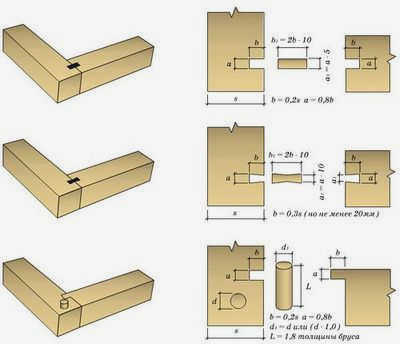

Большие строительные дюбели можно использовать при сборке конструкций из массива дерева. Например, существуют приемы закрепления древесины при строительстве бревенчатого дома с использованием таких элементов. Этот способ требует достаточного мастерства и расчета необходимой прочности для создания долговечной конструкции.

В меньших масштабах шпильки могут использоваться при возведении небольших перегородок, а точнее их обрамления. В таких помещениях скрытый монтажный элемент добавляет эстетики и обеспечивает все необходимые прочностные характеристики. Обычно его называют стеновой шпилькой. Чтобы понять разницу между шпильками и стеновыми шпильками, рассмотрим основные виды крепежа.

Типы и размеры

Дюбели могут быть изготовлены из дерева или пластика. Последние используются редко, но их все еще можно найти в магазинах. Если требуется максимальная прочность, можно использовать металлические дюбели, но это бывает еще реже.

Деревянные нагели можно разделить на пять основных типов в зависимости от насечки:

те, которые имеют прямое, вертикальное зерно. Часто используемые, они являются самым доступным видом этого типа крепежа;
с текстурой, напоминающей винт. Этому типу нагелей препятствует насечка, смещенная относительно вертикальной оси;
Нагель имеет сложную структуру. Он имеет как поперечные, так и продольные нагели, что позволяет надежно удерживать конструкции, подвергающиеся большим нагрузкам;
с горизонтальной текстурой. Используется для окончательной сборки, так как создает плотное, часто неразрушимое соединение;
без текстуры. Предназначены для защиты от сдвига, обычно используются только при горизонтальном способе соединения.

Текстурированные дюбели – это крепежи, которые можно использовать для вертикальной сборки, т.е. они очень прочные и образуют неразрушимое соединение. К ним относятся, например, горизонтально текстурированные и композитные дюбели.

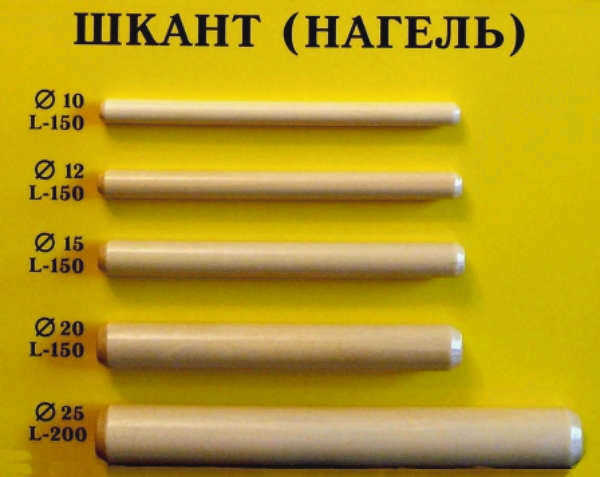

В зависимости от толщины материала варьируется и размер дюбелей. Имеющиеся в продаже дюбели варьируются от 4 до 30 мм в диаметре и от 15 до 200 мм в длину. Правильно изготовленные дюбели не имеют изъянов и устойчивы к воздействию температуры и других факторов.

Размеры

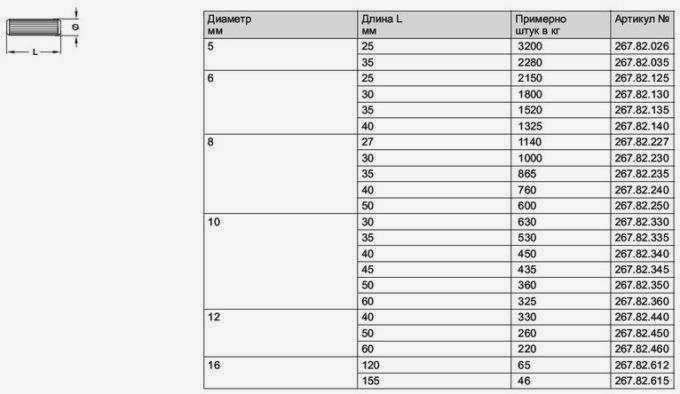

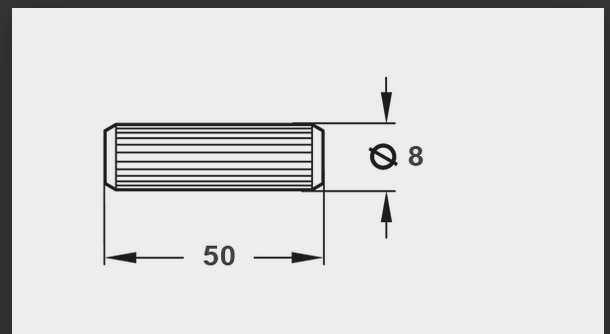

Дюбели различаются по длине и диаметру. Самый распространенный размер для деревянных дюбелей – 8х30 мм. Диаметр может быть меньше: 6х30, 5х30 мм. Кроме того, параметры изделия могут быть 8х50 мм. В целом, диаметр может варьироваться от 4 мм до 2,5-3 см. В зависимости от этого длина варьируется от 1,5 до 20 см. Существуют и другие размеры крепежа: 6×20, 6×25, 6×35, 8×20, 8×25, 8×35, 8×40, 8×45, 10×30, 10×35, 10×40, 10×45, 10×50, 10×60, 12×30, 12×35, 12×40, 12×45, 12×50, 12×60, 12×70, 14×60, 14×70, 14×80.

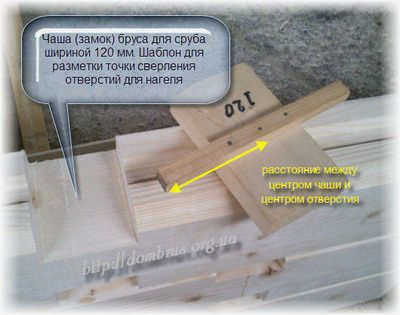

Фанера для бревенчатых срубов больше, чем их традиционные мебельные аналоги. Нередко они изготавливаются на заказ или на собственном производстве. Если используются бревна диаметром 18 см, используйте соединители диаметром 2,5 см и просверлите отверстия такого же размера. Можно также использовать квадратные деревянные дюбели.

Типы

Весь ассортимент продукции делится на 2 группы: плотницкие и столярные дюбели. Каждый тип имеет свои характеристики.

Столярные дюбели изготавливаются из дерева и ДСП. При выборе для самостоятельной сборки мебели выбирается диаметр, равный 1/3 толщины соединяемых элементов. Длина таких разновидностей может быть произвольной. В случае мебели для самостоятельной сборки отверстия выполняются с помощью шаблона с направляющими для сверла.

Диаметр отверстия может быть не только равен диаметру дюбеля, но и меньше, чтобы обеспечить более плотное и надежное прилегание. Столярные нагели изготавливаются из березовых обрезков длиной 2-3 см, которые можно приобрести в специализированных магазинах. Эти заготовки сделаны из твердой древесины.

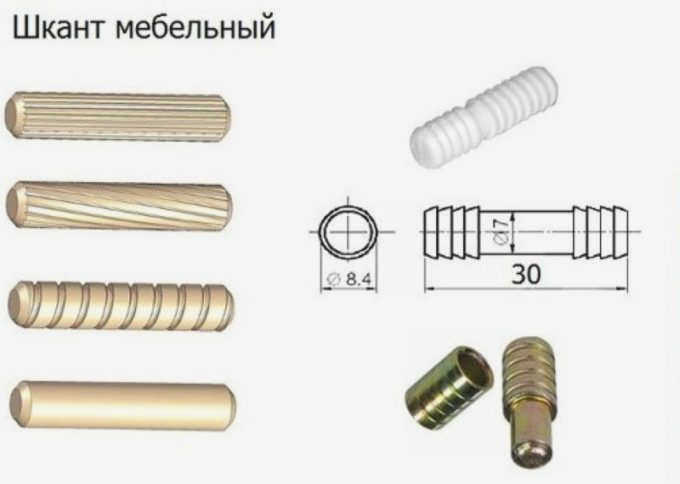

Штифты имеют различные рифления. Помимо винтов и вертикальных пазов, модификации могут быть сложными или гладкими. Первые имеют поперечные и продольные пазы для клеевого шва. Вторые не имеют пазов. Тип пазов влияет на склеивание изделий. Прямой тип считается наиболее распространенным.

Спиралевидный тип характеризуется отклонением от вертикальной оси, что затрудняет разрыхление.

Стержни со сложным рифлением используются при сборке конструкций, которые подвергаются высоким нагрузкам и требуют особо надежного и прочного соединения. Варианты с горизонтальными пазами используются для крепления различных деталей. Однако они не подходят для сборки мебели, которая в дальнейшем может быть разобрана.

Изделия без пазов используются в конструкциях для предотвращения смещения деталей при воздействии влаги или температуры. Штифты гнутся под давлением и выдерживают нагрузки.

Виды насечек пластикового крепежа аналогичны деревянному крепежу. Важным недостатком является низкая доступность: пластиковые дюбели есть не в каждом специализированном магазине. Что касается их формы, то они имеют выступы, благодаря которым они лучше держатся в основном листе. В отличие от деревянных аналогов, они не усыхают и не разбухают в процессе эксплуатации.

Характеристики и размеры

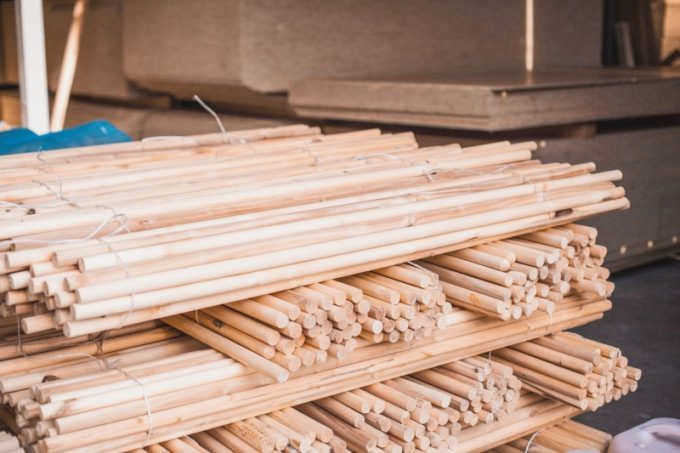

Бруски выпускаются различной длины и диаметра. Диаметр варьируется от 4 до 30 мм, длина – от 15 до 200 мм. По запросу они могут быть изготовлены в любом варианте, где D – диаметр, а L – длина изделия.

Скантлинги – это крепеж, который пользуется спросом, поэтому профессионалы стараются заранее приобрести детали оптом, чтобы не тратить время и деньги на постоянные закупки. К преимуществам крепежа относятся:

Нанесение насечек на поверхность бруса – это способствует хорошей фиксации деталей, обеспечивая их прочное сцепление;
Лучший внешний вид мебели, так как крепеж совершенно незаметен;
Возможность выбора необходимого диаметра и длины крепежа в зависимости от конкретной конструкции.

Техника сборки и разборки

Мебельные нагели позволяют значительно увеличить прочность соединений. Однако все не так просто, как может показаться на первый взгляд: соединение не может быть скреплено, если отверстие смещено. В зависимости от величины смещения результат будет неудовлетворительным.

Сначала отмечают конец детали, а затем сверлят отверстия на нужную глубину. Такие же отверстия сверлятся в столешнице. Они должны быть выровнены;
В торцевое отверстие помещается цилиндрический штифт, верхний конец которого выступает на расстояние, равное глубине отверстия в покрывающем элементе;
Для закрепления штифта в отверстии его обильно смазывают клеем, фиксируя его на месте. Иногда клей заливают в отверстие, в которое затем вставляют дюбель – в этом случае ребристая поверхность дюбеля полностью покрывается клеем, что повышает прочность соединения элементов;
На установленный дюбель наносится второй элемент конструкции.

Существует 3 основные проблемы, связанные со сборкой мебели с использованием дюбелей:

Можно собрать соединение "край в край", но это приводит к перекосу плоскостей деталей. Решение: отверстия в направляющих втулках сверла не совмещены с центральной кромкой детали. Крепеж всегда должен быть выровнен по базовым плоскостям двух соединяемых деталей. Даже если отверстия не выровнены по центру, в соединении нет перекоса или прогиба;
Отверстия в одном компоненте не совмещены с другим. Решение: для выравнивания отверстий используются специальные маркеры; они разработаны специально для соединений. Сначала сверлятся отверстия в одном компоненте с помощью сверла. Затем в каждое отверстие вставляется маркер, и две детали прижимаются друг к другу так, как они должны держаться после сборки. В результате на другой детали останутся следы от маркера в местах, где должны быть просверлены отверстия;
отверстия просверлены в нужных местах, но центровка штифтов нарушена: разъемы не подходят или, наоборот, выпадают. Решение: Важно убедиться, что диаметр крепежа соответствует диаметру отверстий. Заводские крепежи производятся серийно и могут быть немного больше или меньше указанного диаметра. Кроме того, древесина может разбухать или усыхать из-за изменения содержания влаги. Когда диаметр сверла совпадает, проблема заключается в износе сверлильного патрона и, как следствие, отклонении сверла. Это приводит к деформации. Достаточно заменить втулки или купить новый патрон.

Изготовление дюбелей

Изготовление дюбелей в домашних условиях довольно простое. Они будут иметь горизонтальный участок в форме винта, что позволит таким крепежам надежно фиксировать соединяемые детали. Для этого используется минимальный набор инструментов, и процесс не выглядит трудоемким.

В качестве форм можно использовать резьбонарезные плашки, известные как копья. Обычно в комплект входит несколько диаметров, поэтому можно подобрать наиболее подходящий. Предварительно делается деревянная заготовка в виде прута диаметром чуть больше, чем будущие штифты.

Пруток зажимается в тисках, а заготовка – в обычной дрели. Предел диаметра штифта – это максимальная грузоподъемность приспособления. Не рекомендуется делать слишком прочные заготовки, так как они могут сломаться из-за скручивания в процессе зажима. Заготовку полностью пропускают через токарный станок, снимают с нее заусенцы до нужного диаметра и отрезают.

Затем ее просто разрезают ножовкой или лобзиком на отрезки нужной длины, и деревянные нагели для бруса, сделанные своими руками, готовы. Процесс довольно быстрый и позволяет сэкономить много денег, так как для их изготовления можно использовать древесные отходы и обрезки.

Деревянные нагели своими руками

Сборка деревянных конструкций требует обязательного использования специальных крепежных элементов. Такие элементы ориентированы на то, чтобы конструкция была качественной, надежной, монолитной, максимально прочной.

Нагели или дюбели являются неотъемлемой частью конструкции. Именно от качества этого компонента зависит надежность всей конструкции. Деревянные нагели легко изготовить даже своими руками. Процедура не представляет особой сложности. Главное – следовать выбранному методу.

Что такое деревянные нагели?

Для начала стоит понять, что представляет собой сам дюбель. Деталь представляет собой миниатюрное изделие, изготовленное для укрепления стен сруба из дерева. В данном случае именно диаметр нагелей для балок является одной из ключевых характеристик.

Назначение нагелей может быть различным. Например, деревянные нагели ориентированы на крепление бревенчатых конструкций. Эта деталь помогает подавить множество различных негативных последствий, которые неизменно сопровождают функционирование деревянных конструкций. К ним можно отнести:

Такие своеобразные нагели, установленные грамотно и правильно, сделают здание устойчивым. Балки конструкции будут установлены таким образом, что они останутся неизменными через несколько месяцев или десятилетий.

Деревянные нагели: какие выбрать и для чего?

Нагели из твердых пород дерева являются самыми популярными. Нагели из дуба или березы – самые прочные варианты. Их невозможно деформировать, согнуть или сломать. Однако есть одно условие. Они должны быть правильно закреплены. Какова их форма и размеры? Оптимальными являются округлые контуры. Их длина не должна превышать 25 мм. Деревянные гвозди должны быть гладкими, ровными не только в месте установки, но и по всей поверхности. Именно такие гвозди гарантируют максимально долгий срок службы.
