Как определить фазы и нули в электрической цепи: Цвета проводов в цепи 220 В
В электрических сетях, будь то бытовые или промышленные, используются изолированные кабели с несколькими токопроводящими жилами внутри.
Все они имеют различный цвет, который соответствует назначению кабеля. Принятые в электротехнике обозначения L и N помогают упростить, ускорить монтаж и ремонт электрических сетей.

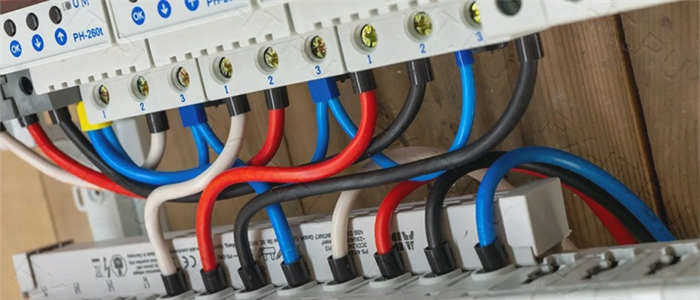

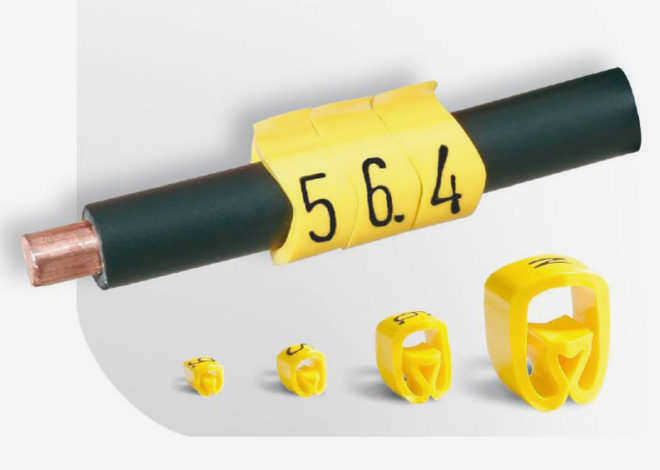

Кабели с буквенной маркировкой
Существует международно признанная аббревиатура, которая используется во всех странах мира. Фазный проводник обозначается буквой "L", нулевой проводник – буквой "N", а заземляющий проводник – комбинацией "PE".
L в электротехнике
Буква "L" обозначает начало слова "линия" и означает фазу. Отсюда происходит термин "сетевое напряжение". В цепях переменного тока фазы находятся под нагрузкой и обязательно покрыты цветной изоляцией.
Случайное прикосновение к таким неизолированным жилам может привести к ожогам, травмам, а в случае короткого замыкания – к повреждению оборудования или пожару.
Обозначение типа N
Буква 'N' (Neutral) обозначает нейтральный проводник. Он подключается к общей точке звезды между обмотками (генератор на электростанции, трансформатор на подстанции).
В странах, входящих в Советский Союз, его также называют нейтральным проводником или просто нулем.
Обозначение заземления
Жила, соединенная с землей, обозначается как "PE". Это аббревиатура от слова "защитное заземление".
Его использование позволяет защитить персонал компании или пользователей сети от поражения электрическим током в случае неисправности электрооборудования.

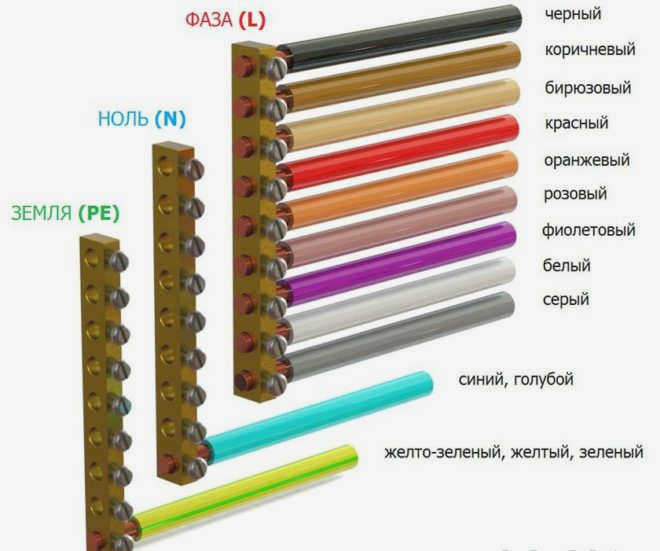

Именно фазные провода представляют наибольшую опасность при работе с электропроводкой, так как в некоторых случаях прикосновение к ним может быть смертельным. Фазный (плюсовой) провод маркируется разными, но всегда яркими цветами:
- черный;
- серый;
- белый;
- коричневый;
- фиолетовый;
- оранжевый;
- бирюзовый;
- красный;
- розовый.
На схемах она обозначается как L. Если фаз несколько, к букве добавляется цифра: L1, L2, L3. На некоторых схемах трехфазных сетей первая фаза обозначается как A, вторая – как B, а третья – как C.
Из-за большого количества цветовых вариаций легче найти фазу, если сначала исключить нулевой и заземляющий проводник.

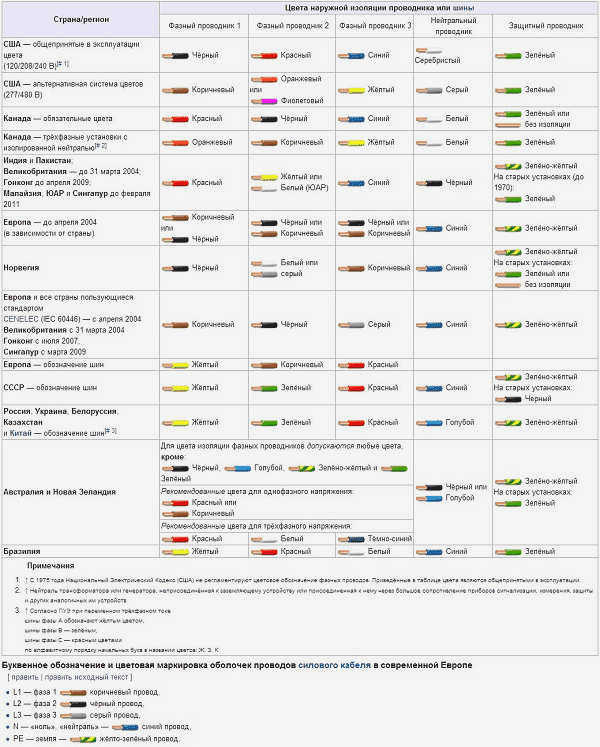

Цветовая кодировка проводов в разных странах. Согласно wikipedia.org
Определение правильности обозначения

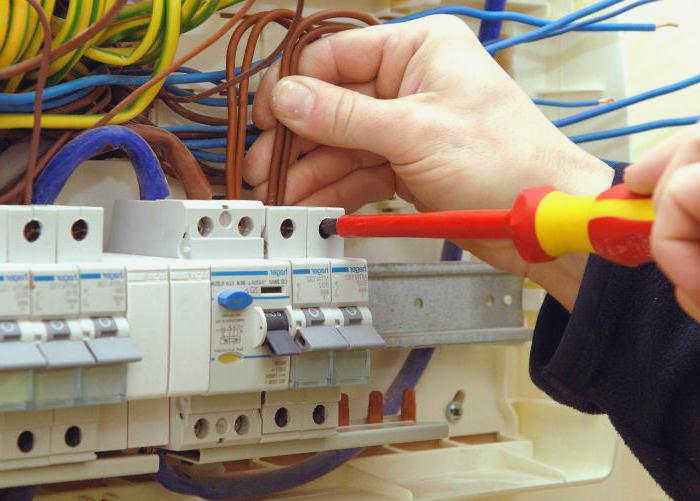

Цвета проводов облегчают идентификацию проводов, но полагаться только на них может быть опасно, поскольку нельзя исключить возможность неисправных соединений. Перед началом работ убедитесь, что провода правильно идентифицированы с помощью измерительного прибора: мультиметра или остроконечной отвертки.

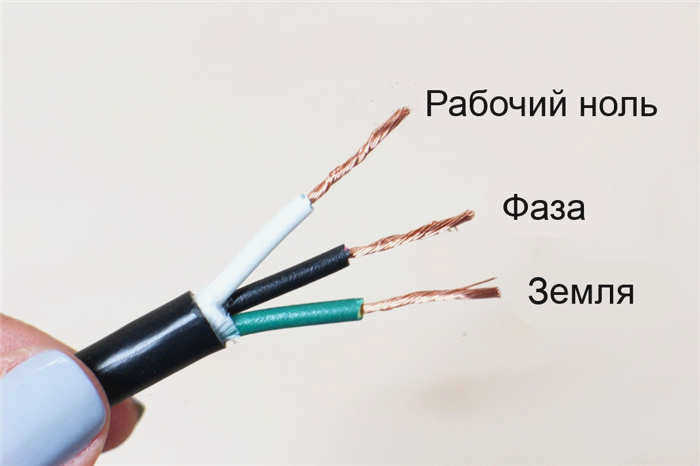

Светодиод на отвертке загорится при касании фазы. Если это двухжильный провод, то на втором проводе будет ноль. Если это трехжильный провод, необходимо проверить кабель тестером или мультиметром.
Читайте также: Как проверить кабель
Чтобы определить ноль и землю, прикоснитесь одним штырем к фазе, а другим – к проводу, который считается нейтральным. Если на экране тестера отображается 220 вольт или текущее напряжение, которое на самом деле может быть меньше, то это ноль. Если значение значительно меньше, тест следует продолжить.
Снова прикоснитесь одним стержнем к фазе, а другим – к предполагаемой земле. Если показания ниже, чем при первом измерении, то это действительно заземление. Если оно выше, то провода подключены неправильно и это ноль. В этом случае необходимо выяснить, где именно находится дефект соединения, или двигаться дальше, запоминая точку, но первый вариант явно лучше.
Как маркируется провод заземления

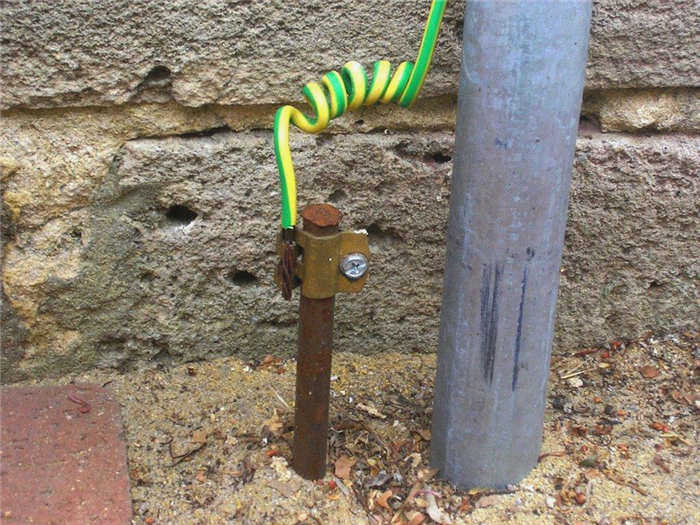

Согласно требованиям безопасности, вся проводка в жилых или производственных помещениях должна быть заземлена. Это относится и к электроприборам. Если заземляющее соединение проигнорировано, заводская гарантия не действует.

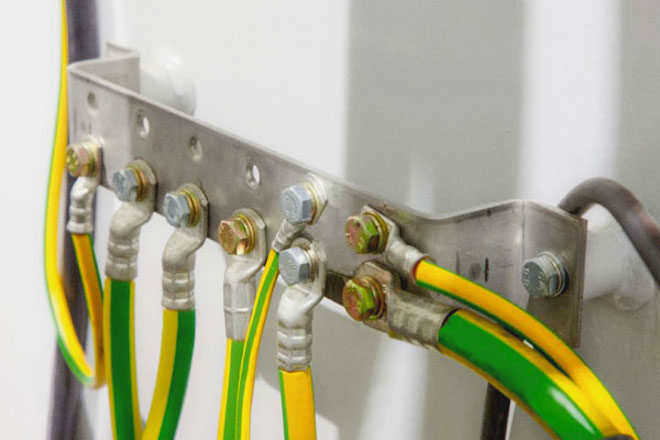

Заземляющий проводник всегда должен быть маркирован желто-зеленым цветом. Это общее требование к заземляющему проводнику. Одножильные кабели обычно маркируются тонкой желтой полосой на зеленом фоне, а мягкие многожильные кабели имеют изоляцию с тонкой зеленой полосой на желтом поле. Иногда можно встретить индивидуальную версию с перекрещенными полосами. Это подходит для использования. Если изоляция проводника окрашена в эти цвета, то он заземлен.
Там, где нейтральный и заземляющий проводники пересекаются, допускается изоляция синего цвета с желтой и зеленой маркировкой в начале и конце линии, или наоборот, с синими заделками на желто-зеленом фоне.
Линия заземления на схемах должна быть зеленого цвета. Схемы на английском языке маркируются PE, а на русском языке подписываются словом "заземление". Существует также графический символ для обозначения заземляющего проводника. В некоторых случаях заземляющий проводник маркируется как нулевая защита, но он не является рабочим нулем или нейтралью.
Обозначение нейтрального проводника
Рабочий нейтральный провод иногда называют нейтральным проводником. Кабели этого типа имеют изоляцию всех разновидностей синего или голубого цвета. На схемах нейтральный провод обозначается латинской буквой 'N' и синей линией. Эта буква также используется для обозначения контактов, к которым должен быть подключен нейтральный провод.
Более светлый цвет изоляции используется при маркировке очень гибких проводников, а более темный оттенок изоляции – для жестких одиночных проводников.
Советы для электриков
Принцип подключения одноклавишного выключателя к электросети довольно прост, поскольку само устройство считается простейшим компонентом. Выключатель предназначен для управления освещением в квартире.
Время от времени такие компоненты выходят из строя, поэтому их необходимо заменять новыми или ремонтировать сломанные. Это требует специальных знаний и практических навыков.
Один выключатель подключается последовательно к фазе сети. Выключатель также может быть подключен к другой линии (нейтрали), но такое подключение не соответствует требованиям:
- Нарушает существующие кодексы практики.
- Опасно для обслуживания электрооборудования.
Опасность заключается в том, что при подключении к нейтральной линии все подключенные приборы электропотребителя находятся под напряжением. Это относится и к выключенным приборам. Если человек вступит в контакт с электроприбором, его ударит током. По этой причине такое подключение выключателя недопустимо.
Перед началом любых электромонтажных работ, связанных с подключением к электросети:
- Сначала необходимо обесточить электропроводку.
Для этого отключите сетевой выключатель.
- Необходимо принять меры безопасности для предотвращения доступа к распределительному щиту.
Это необходимо для того, чтобы исключить случайное включение автоматического выключателя цепи питания. Это особенно важно, если распределительный щит расположен на лестничной клетке многоэтажного дома или на улице.
Для установки и подключения однорычажного выключателя вам понадобятся
- выключатель;
- соединительные провода;
- распределительная коробка;
- изоляционная лента из ПВХ.
Распределительная коробка используется для подключения светильника к электрической линии с помощью одноклавишного выключателя. Она выполняет коммутационные операции с 6 линиями:
Комплект инструментов для подключения с одной кнопкой
Для выполнения электромонтажных работ в первую очередь необходимо
- отключить электропитание линии;
- Убедитесь, что линия не находится под напряжением;
- Убедитесь, что линия отключена от электросети; – Убедитесь, что линия отключена от электросети; – Обеспечьте защиту от несанкционированного повторного подключения.
Используйте специальный индикатор для определения фазного провода, входящего в распределительную коробку. После обнаружения его следует пометить маркером.
Затем следует подготовить следующие инструменты:
- индикатор напряжения;
- плоскогубцы
- отвертка;
- маркер;
- строительный нож.
Все эти инструменты широко доступны и недороги.
