Как обозначается сварное соединение на чертеже

Все сварные швы или группа швов обозначаются на чертеже с соблюдением одного и того же набора требований, которые следует найти в таблице или в техническом описании.


ГОСТ 14771-76 Дуговая сварка в защитной газовой среде

Основным ГОСТом для обозначений является 2317-72 – Символы и обозначения сварных швов. Кроме того, существуют:

  • 21.502-2007 – Правила оформления конструкторской документации металлических конструкций;
  • Обозначение сварных швов на чертежах ГОСТ 5264-80 – Ручная дуговая сварка и сварные соединения.
  • Обозначение сварных швов на чертежах ГОСТ 14771-76 – Сварка в среде защитного газа и сварные соединения.

Основные обозначения

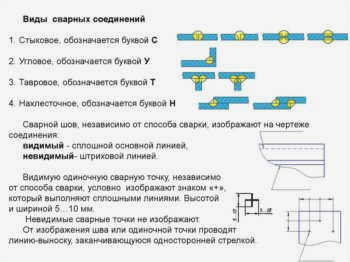

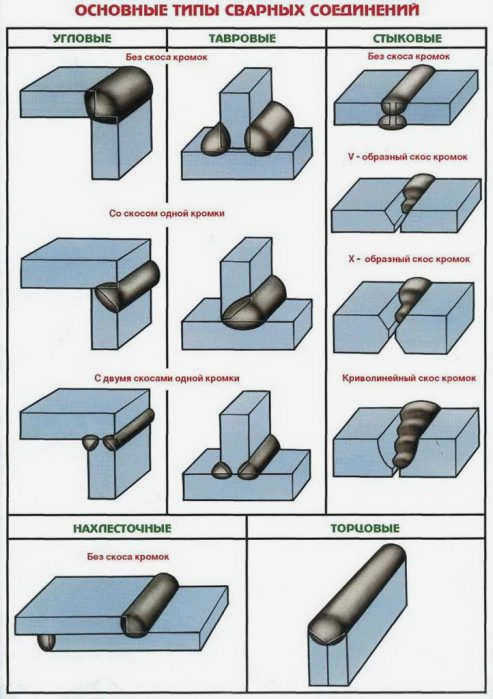

В сварных конструкциях используются материалы различной толщины, размеров и формы, кроме того, детали могут иметь различное положение по отношению друг к другу. Обозначение сварного шва на чертеже напрямую связано с взаимным расположением свариваемых деталей. Существует всего пять типов соединения (согласно ГОСТ 5264 и ГОСТ 14771):

  • "С" стыковое соединение;
  • "С" встык;
  • "U" угловое;
  • "Н" соединение внахлестку;
  • "Т" Т-образное соединение.

Соединение встык на рисунке – это соединение деталей на одной поверхности или плоскости. Процесс сварки происходит на смежных поверхностях.

Стыковое соединение "С" – это сварка компонентов на гранях деталей, грани которых соединены друг с другом. Этот метод используется при сварке тонких металлических деталей, чтобы избежать риска прожога. Обозначение сварных швов на чертежах одинаковыми буквами, например, стыковой и торцевой, должно включать пояснение конкретного типа используемого сварного шва.

Обозначайте сварные швы на чертежах буквой H, указывающей на сварку внахлестку. При сварке детали располагаются на параллельных линиях таким образом, что одна из них частично перекрывает другую.

Т – это символ Т-образного соединения на чертежах. Торцевая часть одной детали соединяется с торцевой частью другой детали под определенным углом (он также может составлять 90 градусов).

Последний тип "U" – угловой, представляет собой сварной шов, полученный в результате того, что свариваемые детали расположены под прямым, острым или тупым углом друг к другу. Сварной шов может быть обозначен на чертеже как видимый или невидимый, независимо от типа используемой сварки.

Видимый сварной шов обозначается сплошной линией, а невидимый – пунктирной. Один видимый сварной шов обозначается на чертежах знаком "+", а невидимый шов не обозначается.

Традиционное изображение сварных швов на чертежах в соответствии с ГОСТ 2.312-72 "Традиционные изображения и обозначения сварных соединений".

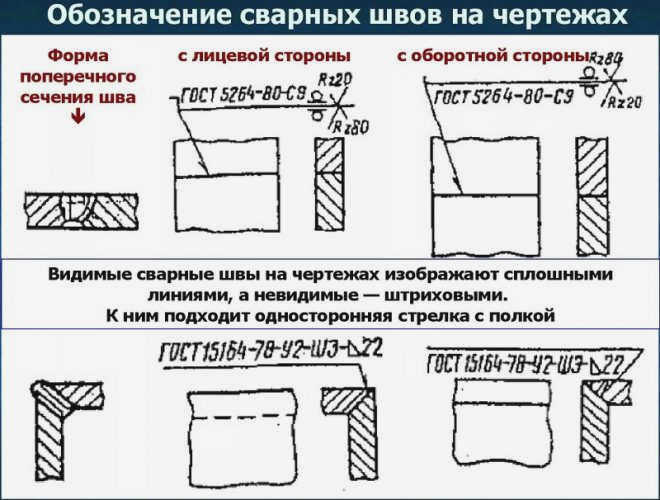

Согласно ГОСТ 2.312-72, для описательного изображения сварного шва независимо от процедуры сварки используются два типа линий: сплошная линия, если сварной шов виден, или пунктирная линия, если шов невидим.

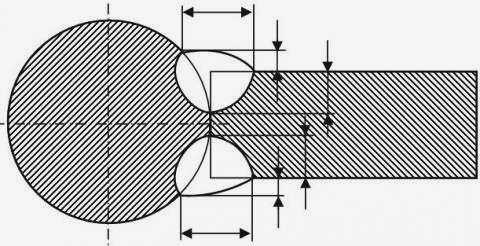

Обычное представление сварного шва

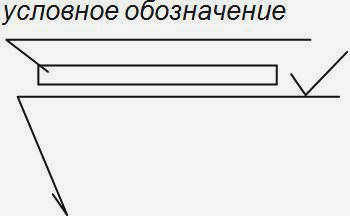

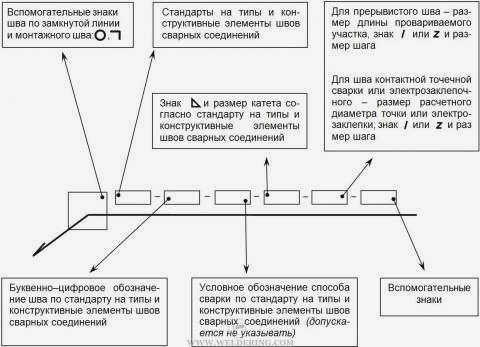

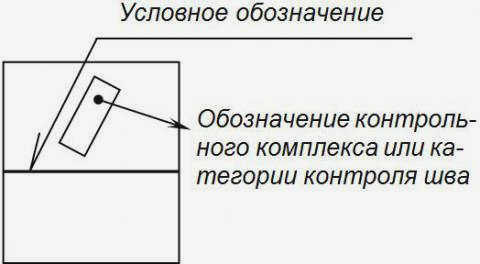

Линия сварного шва обозначается стрелкой с одной стороны.

Стрелка может иметь полку для символа сварного шва и вспомогательных знаков, если это необходимо. Символ располагается над полкой, когда стрелка указывает на лицевую сторону сварного шва (т.е. когда сварной шов виден), или под полкой, когда сварной шов находится на обратной стороне (т.е. когда сварной шов не виден). В этом случае лицевая сторона одностороннего сварного шва – это сторона, с которой выполняется сварной шов. Лицевой стороной двустороннего сварного соединения с асимметрично подготовленными кромками является сторона, с которой выполняется основной сварной шов. За поверхность шва двустороннего сварного соединения с симметрично подготовленными кромками может быть принята любая сторона.

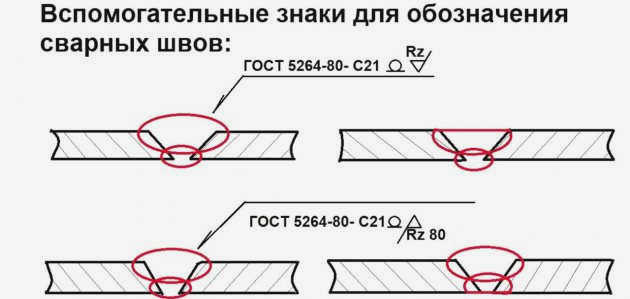

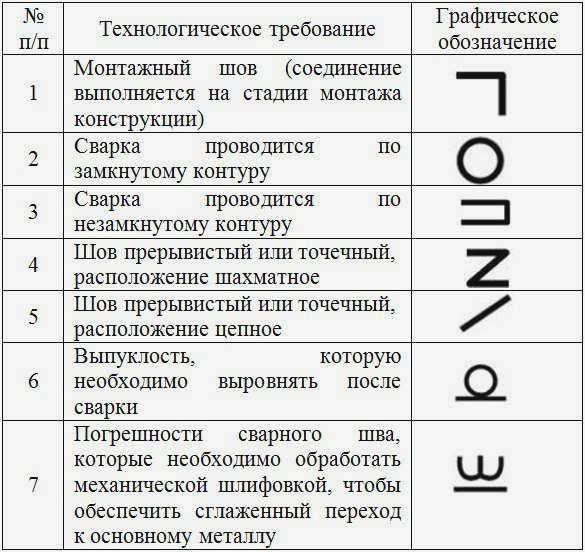

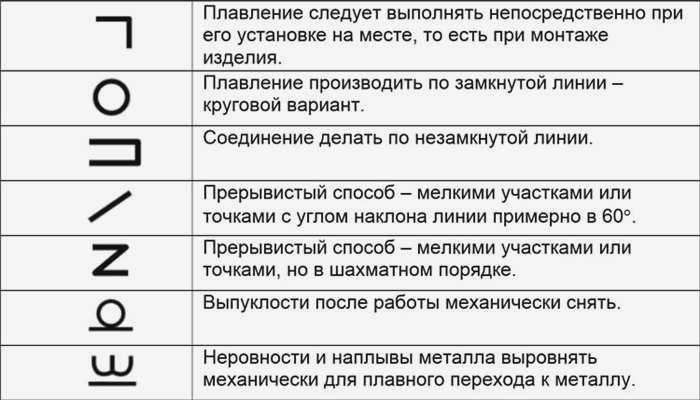

Вспомогательный символ Описание Видимый шов Невидимый шов
Шов, выполняемый при сборке изделия (монтажный шов). Сварной шов, выполняемый при сборке изделия
Шов по закрытой линии. Соединение по закрытой линии
Шов по открытой линии. Стык по открытой линии Сварной шов по закрытой линии

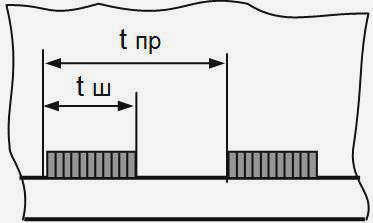

Шов, прерванный цепочкой. Прерывистый сварной шов, расположенный цепью Прерывистый сварной шов, позиционируемый цепью
Шов со смещением цепочки. Попеременный прерывистый шов с шашечным узором Чередующийся прерывистый шов
Устранение выпуклости шва. Удалить выпуклость шва Удалить выпуклость шва
Шероховатость и неровность шва с плавным переходом к основному металлу.

Примеры маркировки сварного шва.

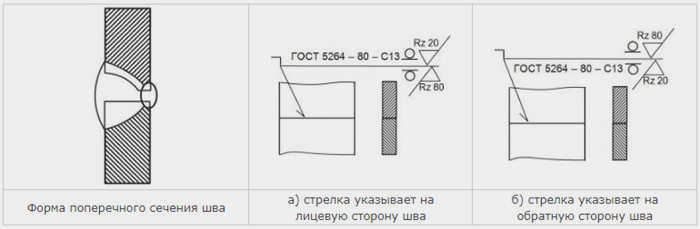

Пример 1.

Поперечное сечение сварного шва (a) стрелка, указывающая
поверхность сварного шва
b) стрелка, указывающая
обратная сторона сварного шва

Стыковой шов с криволинейным скосом одной кромки, двухсторонний, выполненный ручной дуговой сваркой (С13 по ГОСТ 5264 – 80) при сборке изделия ( ). Усиление снимается с обеих сторон (). Параметр шероховатости поверхности шва: с лицевой стороны – Rz 20 мкм; с обратной стороны – Rz 80 мкм.

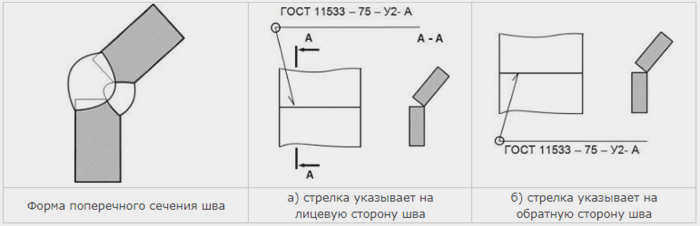

Пример 2.

Маркировка шва
Форма поперечного сечения сварного шва a) стрелка указывает
стрелка указывает на переднюю сторону сварного шва.
b) стрелка указывает на
обратная сторона сварного шва.

Угловой шов без скоса, двухсторонний (У2 ГОСТ 11533-75), выполненный автоматической сваркой под флюсом (А ГОСТ 11533-75) по замкнутой линии.

Пример 3.

Вид поперечного сечения сварного шва (а) Стрелка указывает
поверхность сварного шва
(b) Стрелка указывает на
обратную сторону сварного шва

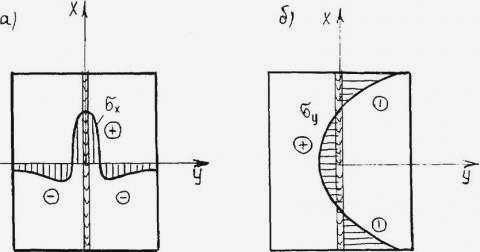

Маркировка типов сварных швов и сварных соединений

В настоящее время количество областей применения сварки стремительно растет, поэтому у мастера есть прекрасная возможность воплотить в реальность свои самые смелые идеи. Необходимым условием успешного выполнения сварочных работ является умение составлять чертежи. Кроме того, сварщик должен уметь читать чертежи, выполненные другими специалистами, и знать все условные обозначения сварных швов и соединений.


Сварочные технологии обозначаются следующим образом:

  • Э – электродуговая сварка;
  • А – контактная сварка; С – контактная сварка;
  • G – газовая сварка;
  • H – выполняется в среде защитного газа.

Важным преимуществом схем является то, что такие документы содержат все данные, необходимые специалисту для выполнения сварочных работ. Само собой разумеется, что каждый сварщик обязательно должен уметь читать и следовать чертежам и понимать обозначения сварных швов.

Для того чтобы обеспечить качество соединения деталей, необходимо составить пояснения ко всем швам. Все подробные описания можно найти в специальных конструкторских документах. Следует отметить, что в таких документах обозначения сварных швов должны соответствовать ГОСТу.

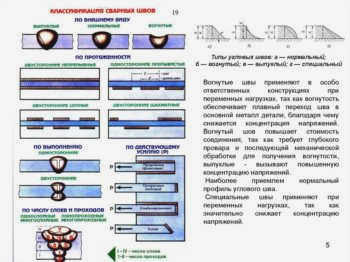

Типы сварных швов классифицируются в зависимости от типа используемого соединения. Примеры обозначений сварных швов на чертежах приведены в таблице ниже:

Типы сварных швов
Характеристика
Сварной шов на чертеже
стыковой сварной шов

Если элементы находятся в одной плоскости, то соседние концы свариваются вместе. Чтобы избежать кривых стыков, швы должны быть сборными.

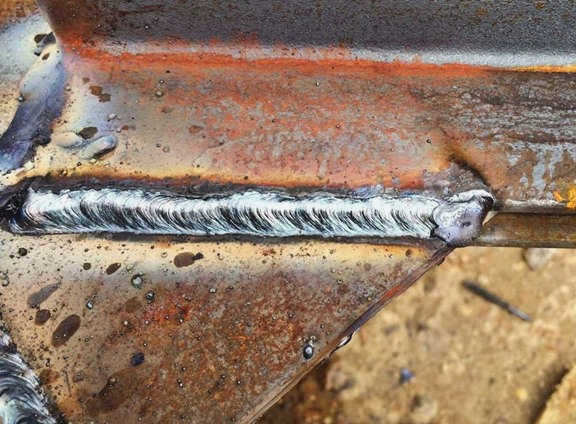

Уголок

Компоненты свариваются вместе под углом. Угол должен составлять не менее 30°.

Торцы
Элементы соединяются на концах.
Нахлест

При сварке плоскости деталей накладываются друг на друга. Этот тип соединения подходит для сварки, когда не требуется точное прилегание.

Идентификация сварных швов на чертежах

Сварные швы имеют общую классификацию, которая не зависит от процедуры сварки. Существует два основных типа линий:

  • Непрерывные линии. Они используются для сварных швов, которые лежат на внешней стороне. Такие линии видны.
  • Пунктирные линии. Используются для невидимых швов.

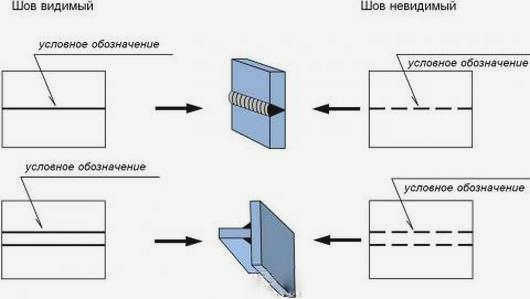

На рисунке ниже показано, как обозначать швы непрерывными и пунктирными линиями.


Обратите внимание, что в обоих случаях необходимо провести линию для обозначения положения шва. Если это сплошной шов, то шов указывается сверху, а если это пунктирный шов, то он указывается снизу.

Если выполняется более одного нахлесточного шва, соединение называется многопроходным. В этом случае количество проходов также указывается на чертеже.

Соединения классифицируются следующим образом:

  • Односторонний. Сварной шов выполняется, когда сварка производится только на одной плоскости поверхности конструкции. В этом случае сварной шов обозначается символом "SS".
  • Двухсторонний. Сварной шов выполняется как на верхней, так и на нижней поверхности конструкции. Сварной шов обозначается символом "BS".

Для достижения оптимальной глубины сварки при выполнении работ целесообразно подготовить кромки. В этом случае необходимо определить угол сплавления, тупой угол и форму. Определение этих величин зависит от выбранной процедуры сварки и свойств используемого материала. Варианты разделения кромок можно увидеть на изображении ниже.

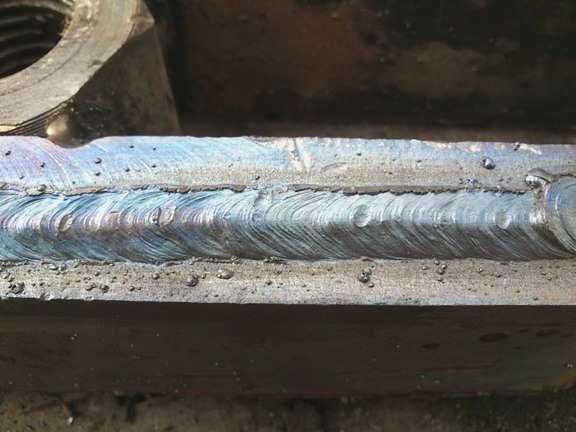

Сварные швы также могут быть точечными, прерывистыми или сплошными. Непрерывные сварные швы на чертежах, когда швы видны, обозначаются сплошной четкой линией. Если необходимо показать то же самое, но в невидимом шве, проводится пунктирная линия. Точечный сварной шов обозначается знаком "+".

Квадрат № 4, методы сварки

Маркировка сварных швов - примеры

Методы сварки также указаны в стандартах, вот примеры наиболее распространенных из них:

  • A – автоматическая дуговая сварка под флюсом без или с прокладками;
  • AF – автоматическая дуговая сварка под флюсом на шайбе;

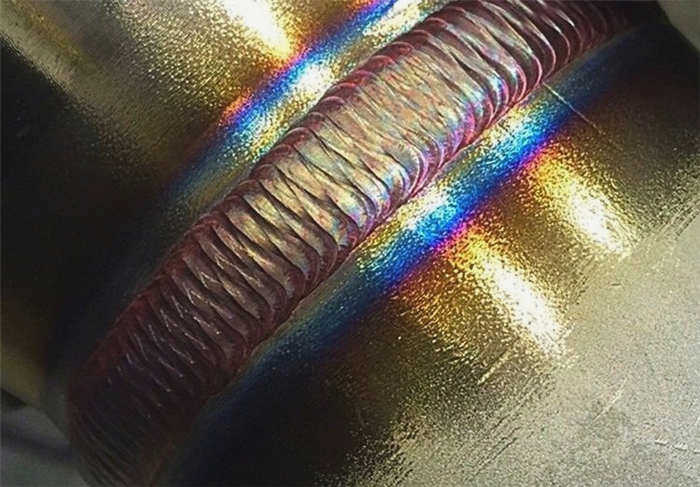

  • TIG – сварка вольфрамовым электродом в инертном газе без присадки;
  • INnp – метод в инертном газе вольфрамовым электродом, но с присадкой;
  • IP – метод в инертном газе с расходуемым электродом;
  • УП – то же самое, но в углекислом газе.

В нашей графе 4 мы имеем обозначение UP, что является методом в углекислом газе с расходуемым электродом.

Графа 5 – размеры сварного шва.

Это обязательные размеры сварного шва. Удобнее всего определять длину катета, так как он представляет собой Т-образный вариант с перпендикулярным соединением под прямым углом. Длина катета определяется в зависимости от предела текучести.

Следует отметить, что если на чертеже указано соединение со стандартными размерами, то длина катета не указывается. На нашем чертеже катет равен 6 мм.

Как классифицируются сварные швы

Кроме того, соединения могут быть

  • SS одностороннее, при котором дуга или электрод смещены в одну сторону.
  • BS двухсторонним, при котором сварочный источник смещается в обе стороны.

Третьим членом нашего сообщества сварочных чертежей является ГОСТ 2.312-72, который посвящен изображениям и маркировке.

Согласно этому стандарту, сварные швы делятся на:

  • Видимые, которые изображаются сплошной линией.
  • Невидимые, которые обозначаются на чертежах пунктирной линией.

Теперь давайте вернемся к нашему первоначальному шву. Мы можем перевести этот символ сварки в простой и понятный человеческому уху текст:

Двухсторонний Т-образный шов, выполненный ручной дуговой сваркой в среде углекислого газа в защитной среде с несмещенными, прерывистыми кромками со ступенчатым расположением, угол шва 6 мм, длина зоны сварки 50 мм, обвес шва 100 мм, выступ шва удален после сварки.
