При отсутствии централизованного водоснабжения домовладельцам приходится искать независимый источник воды. При этом необходимо обеспечить его бесперебойную работу. Именно поэтому необходимо обратиться к профессионалам, способным грамотно обустроить скважину. Читайте далее, чтобы узнать, для чего и как это делается. Рассмотрите необходимое оборудование и варианты защиты скважины от негативных воздействий. Эта информация позволит вам разговаривать со специалистами на равных.
Как оборудовать водяную скважину после бурения: 3 варианта, как облагородить ваш источник
Чтобы обеспечить загородный дом водой, недостаточно просто пробурить скважину. Необходимо подключить к ней оборудование, протянуть водопровод к дому и защитить всю систему от замерзания, загрязнения и механических повреждений. Именно поэтому каждый домовладелец хочет знать, как обустроить водяной колодец на даче красиво, практично и желательно недорого. Для этого существует множество способов. Посмотрите на предложенные в статье способы и выберите наиболее подходящий.
Зачем и от чего нужно защищать колодец
Если скважина эксплуатируется только летом, а на зиму хранится с демонтированным насосным оборудованием, то это можно сделать, установив крышку, которая герметично закрывает оголовок скважины и позволяет подключить к ней насос и водопровод. Такую крышку можно увидеть на предыдущей фотографии.
Однако этот вариант не подходит для домовладений с постоянным проживанием и дач, которые часто посещаются в любое время года. Чтобы не остаться вдруг без воды, необходимо решить проблему, как обустроить водяную скважину после бурения своими руками. Такое обустройство включает в себя не только эстетический вид источника воды, но и его защиту от ряда негативных факторов.
Если в источник попадает грязь из земли, талая или дождевая вода, пить из него опасно. Кроме того, такое загрязнение может привести к выходу из строя насосного оборудования.
Замерзшая вода не проходит по трубам. Мало того, в таком состоянии она разрывает их и повреждает механизмы.
- Против вандалов и воров.
После долгого отсутствия хозяева рискуют обнаружить в колодце пропавший насос или намеренно испорченную систему.
Часть колодца с оборудованием, находящаяся над землей, может быть случайно повреждена садовым инвентарем, транспортными средствами и т.д. Кроме того, она сама по себе является источником опасности.
Создание защитной конструкции для скважины – это решение еще одной проблемы: сделать скважину более легкой и удобной для работы. Это место, где установлено все оборудование для водоснабжения, и оно должно постоянно контролироваться.
Почему необходимо строить скважину?
Строительство системы водоснабжения на частной территории осуществляется в соответствии с нормативными документами. Опытные сотрудники специализированных компаний знают все правила и стандарты. Профессионалы начинают строительство источника с одновременной установкой заранее выбранного оборудования для водоснабжения после завершения буровых работ и до подключения внутренней системы водоснабжения. Они используются при строительстве абиссинских трубчатых колодцев, простых колодцев длиной до 50 метров и артезианских водных источников длиной до 100 метров.
Правильное обустройство колодца, независимо от его типа, позволяет обеспечить:
- необходимые условия для подключения и обслуживания дополнительно установленного оборудования;
- защиту личных водопроводов, труб и оборудования от замерзания;
- чистоту автономного источника воды, предотвращая попадание в него пыли, грязи, дождевой и талой воды.

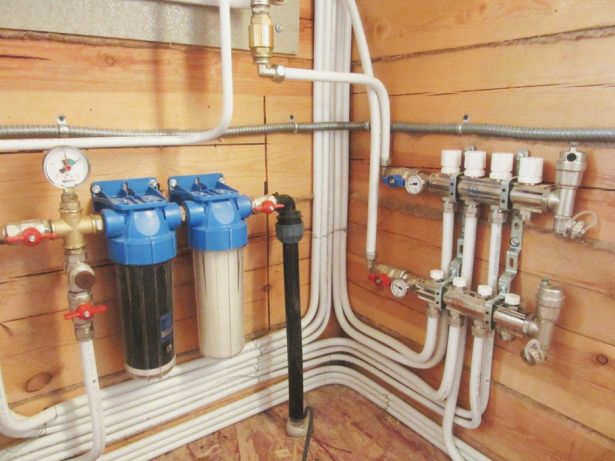

Кроме погружного насоса, все оборудование автономной системы водоснабжения устанавливается рядом со скважиной или в доме. Для того чтобы установить оборудование рядом с источником воды, необходимо заранее построить техническое помещение достаточного размера. Не лишней будет и специальная небольшая комната в доме. Помещение создается на входе системы водоснабжения в здание. Оно удобно для установки и обслуживания водяного насоса и другого оборудования.
Оно также используется для подачи электричества к техническому оборудованию и ввода труб к источнику воды.
Выбор и установка оборудования для водоснабжения
Для монтажа индивидуального водоснабжения обязательно наличие следующего технического оборудования
- Погружной или поверхностный насос.
- Аккумулятор давления закрытого или открытого типа. Первый тип представляет собой мембранный бак. Его использование обеспечивает стабильное давление в коммунальной системе.
- Автоматика, которая защищает насос от перегрузок и управляет его работой.

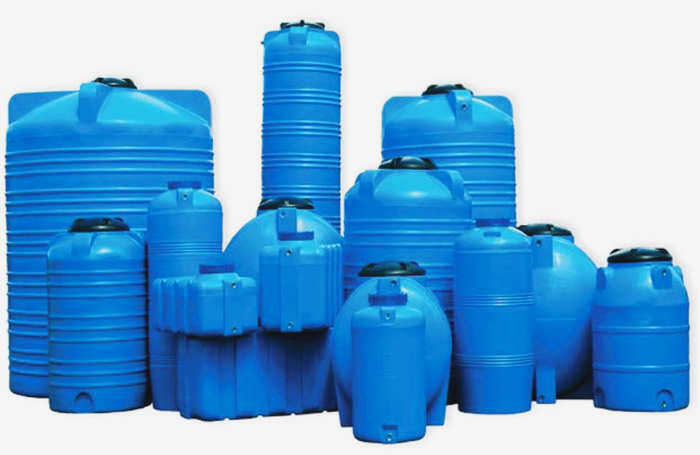

Тип и расположение технического оборудования влияет на характер системы источника воды. Открытый резервуар устанавливается в самой высокой точке системы водоснабжения. Его устанавливают в чердачном помещении или под потолком последнего уровня дома. Современное скважинное оборудование, в состав которого входит мембранный аккумулятор, устанавливается в любом удобном месте.

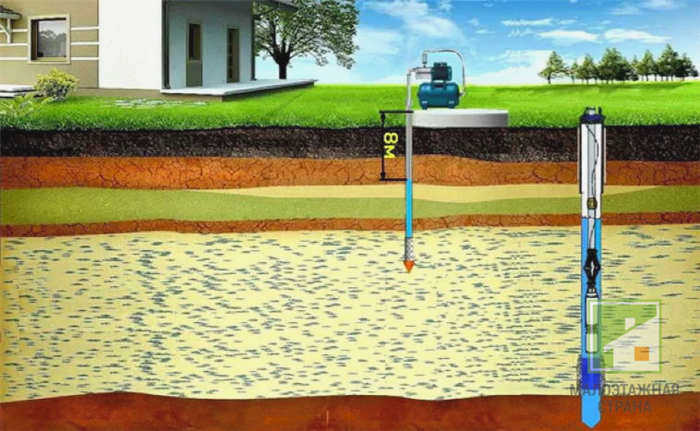

Поверхностный насос для неглубокой скважины
Поверхностные насосы проще в установке, легче в обслуживании и дешевле погружных. Производители выпускают установки "3 в 1", состоящие из насоса, автоматики и мембранного бака емкостью от 20 до 60 литров. Оборудование, объединенное в один блок, является экономически эффективным и рациональным вариантом. Такое оборудование называется насосной станцией. Она требует меньше места, чем отдельные агрегаты.
Из поверхностного насоса выходят два шланга. Один из них – всасывающий. Она ведет вниз к источнику воды. Использование поверхностного насоса упрощает обслуживание агрегата и обустройство водяного колодца в частном доме. Кроме того, к агрегату подсоединяется шланг небольшого диаметра. Это позволяет оборудовать поверхностным насосом конструкции абиссинских колодцев, которые не предусматривают подводного оборудования.
Описание видео
В этом видео показано, как можно сделать фильтр для скважины своими руками:
Длина фильтрующей части зависит от характеристик водоносного слоя. Чем больше в нем мелких примесей, тем он длиннее. Средняя длина составляет 2 метра.
Направление
Тип насоса, используемого для забора воды, – погружной или поверхностный – определяет, как колодец расположен сверху.
Погружной насос помещается непосредственно в корпус на определенном расстоянии от дна. Чтобы зафиксировать его в нужном положении и предотвратить загрязнение воды напором, используются стальные, чугунные или пластиковые головки, которые крепятся к верхнему срезу трубы.
Это стандартная конструкция, подходящая для стандартных сечений обсадных труб. Она состоит из двух фланцев с резиновой прокладкой между ними, отводов для нагнетательной трубы и электрического кабеля, а также карабина для крепления насоса к кабелю. Сначала на трубу надевается нижний фланец, а затем к нему с помощью уплотнительного кольца прикручивается верхний фланец с подвешенным насосом.
"Несущая способность" оголовка зависит от материала, из которого он изготовлен:
- стальной оголовок может выдержать оборудование весом до 500 кг;
- пластиковая – до 250 кг.
Адаптер
Если для откачки воды используется поверхностный насос, он всасывает воду через шланг или трубу, которая входит в обсадную трубу через стенку обсадной трубы. Этот ввод осуществляется с помощью адаптера – конструкции, одна часть которой устанавливается внутри скважины и соединяется с напорной трубой, а другая часть прикручивается к ней снаружи через отверстие в стене и соединяется с системой водоснабжения. Соединение уплотняется резиновыми прокладками.
Скважина может снабжать водой один дом или целый поселок; количество потребителей зависит от ее мощности, глубины и других параметров, которые должны быть указаны в проекте.
Метод бурения выбирается в зависимости от состояния почвы на участке и длины будущего канала. Самостоятельно можно бурить только неглубокие песчаные скважины, в остальных случаях прибегают к услугам специалистов, которые профессионально определяют оптимальный принцип бурения водяной скважины и осуществляют его с установкой обсадной трубы.
Трубы опускаются в скважину последовательно: сначала фильтр, затем к нему прикручивается первая труба, когда ее уровень опускается до земли, за ней идет следующая и так далее.
Для поддержания чистоты скважины, нормальной работы насосного оборудования и личного удобства на устье скважины устанавливается крышка или переходник.
При использовании погружного или поверхностного насоса, расположенного непосредственно у выхода из скважины, вокруг скважины должен быть заложен кессон – котлован с изолированной крышкой и герметичными стенками и дном.
На рисунке показано поперечное сечение водяной скважины, оборудованной погружным насосом. В кессоне также достаточно места для установки поверхностного центробежного насоса, который подключается к источнику с помощью адаптера и подает воду в дом по проложенной в земле трубе. Здесь же устанавливаются аккумулятор и блок управления. Такая схема используется в домах с постоянным проживанием и позволяет защитить сам колодец и водопроводную линию от замерзания.
Кессон можно сделать своими руками из бетонных колец или монолитного железобетона, а можно приобрести готовую металлическую или пластиковую емкость.

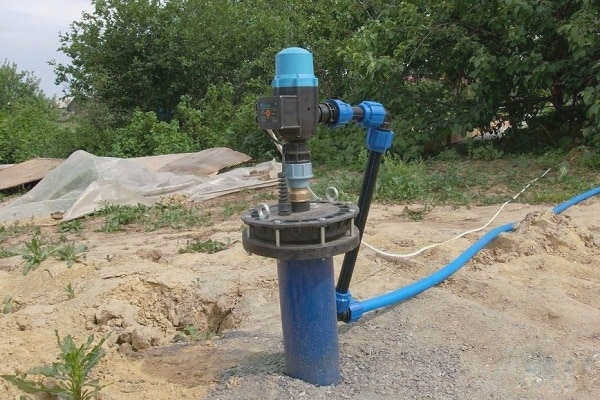

Устройство летнего колодца без кессона (вариант с подключением к дому и автоматикой)
Можно построить летний колодец с подключением трубы к дому. Для этого труба, идущая от крышки, закапывается в землю, а затем прокладывается к дому ниже глубины промерзания. На насос ставится обратный клапан. Ниже насоса на трубе устанавливается сливной клапан. Система управления (гидравлический бак и реле) находится в доме. Поливочный кран выводится из дома через стену.
Немного сложнее. Обратный клапан можно поставить не в колодце за насосом, а в доме. После снятия верхнего фитинга вода будет поступать в колодец.

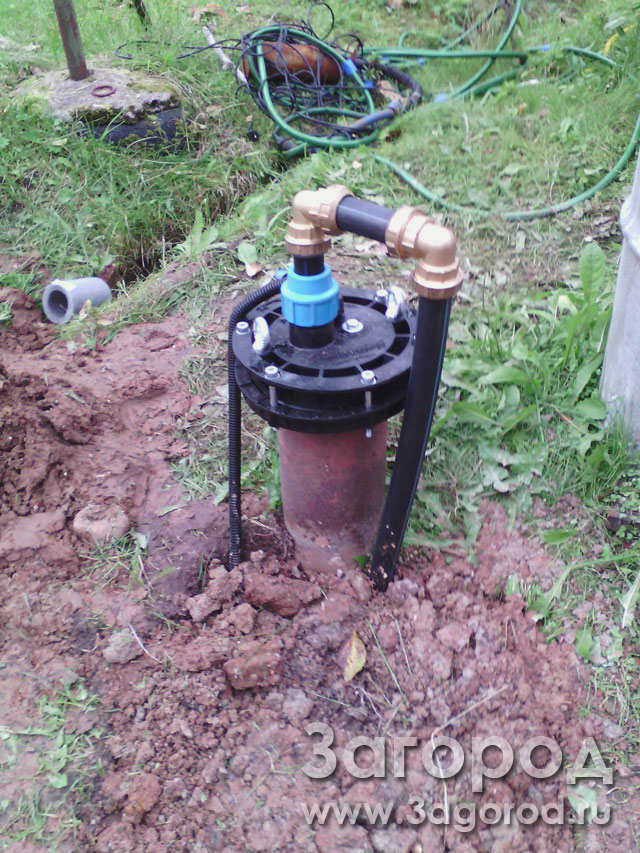

Подключение трубы к дому от летнего колодца (наше фото)

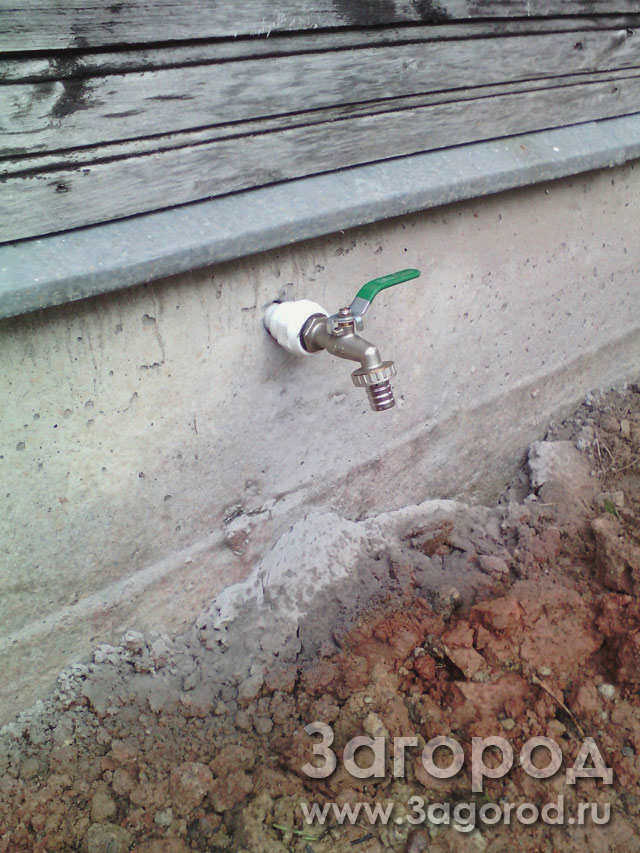

Выход крана для полива из дома
Вариант зимнего колодца с домиком

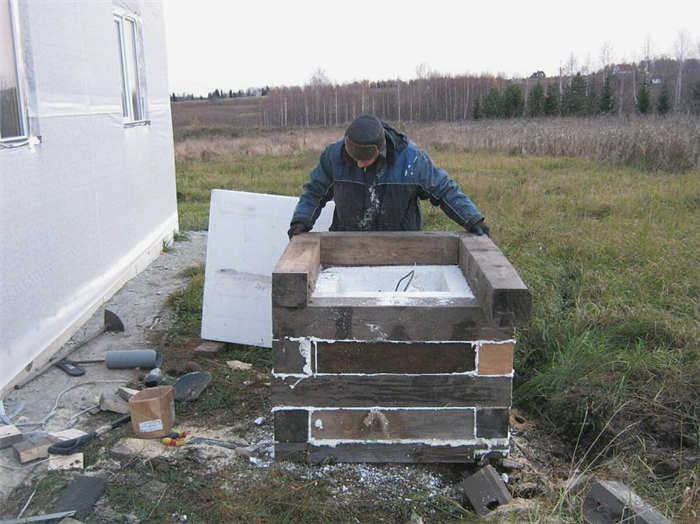

Вариант, если необходимо утеплить летний колодец на зиму с автоматикой. Вокруг колодца строится деревянный домик (коробка). Стены домика утепляются изнутри. Также можно проложить греющий кабель. В небольшом домике можно установить обогреватель. Важно позаботиться о безопасности: не использовать лампочки и легковоспламеняющиеся изоляционные материалы.
Преимущества варианта с коробом:

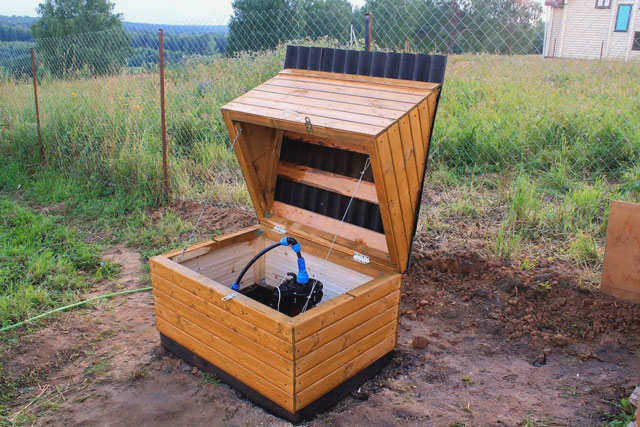

Летний колодец в утепленном коробе
Завгородний не использует этот вариант в своей практике. Мы поступаем проще: врезаем водопроводную трубу в обсадную трубу через скважинный адаптер.

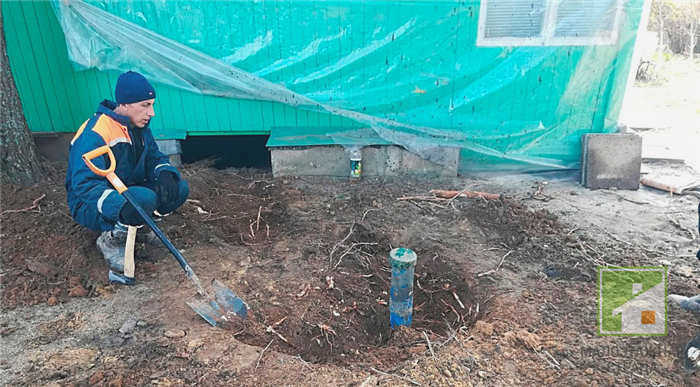

Вариант обустройства зимней скважины без кессона, с адаптером для скважины

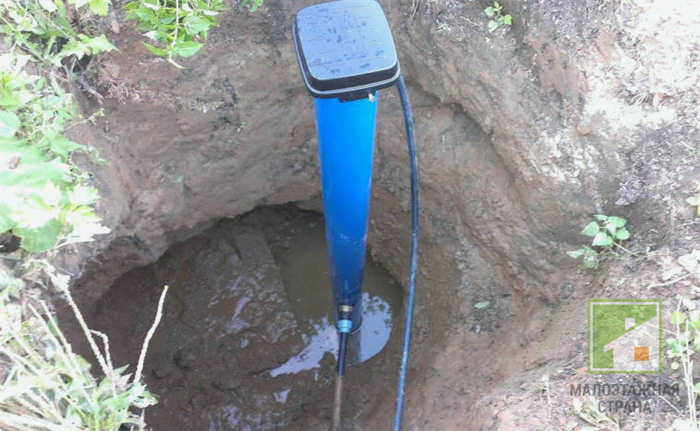

Для домов с постоянным проживанием прокладывается труба от скважины до дома и подключается водопровод. Для этого используется скважинный адаптер. Он вставляется в обсадную трубу ниже глубины промерзания. К адаптеру подключается погружной насос.

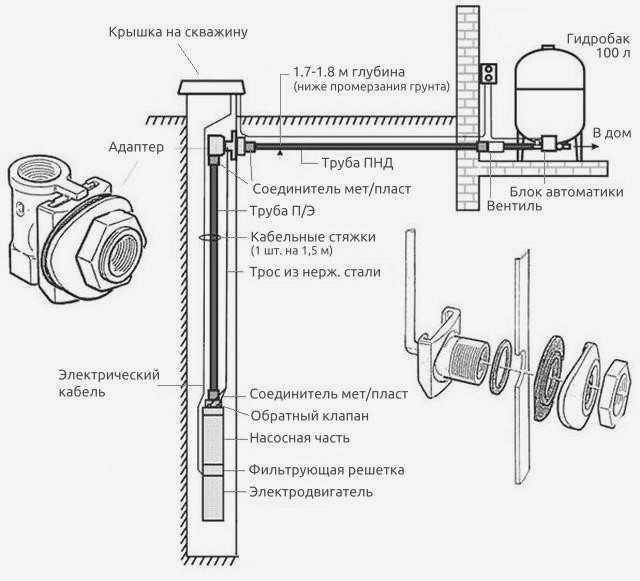

Водоснабжение из скважины с адаптером
Преимущества скважины с адаптером:
Недостатки скважины с адаптером:
Материалы и принадлежности для установки скважины с адаптером:
Вам также понадобятся: кабель из нержавеющей стали, кабельный зажим, тройники, муфты, хомуты, фитинги, шаровые краны, сантехнические винты, изоляция (лента), изоляционные материалы.
Мы рекомендуем использовать латунные фитинги, такие как Tiemme или Itap. Пластиковые фитинги крайне нежелательны.

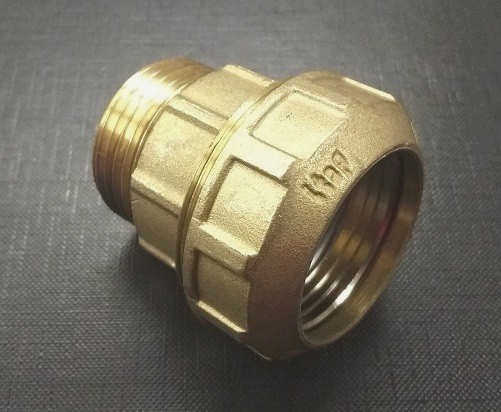

Латунный фитинг Itap
Специальные инструменты:
Подробно об установке адаптера мы писали в статье Конфигурирование скважины с адаптером. В этой же статье вы найдете советы о том, как самостоятельно изготовить L- и T-образные стержни для установки. Здесь мы кратко перечислим этапы установки своими руками.
Шаги по установке скважины с адаптером:
1. выкопайте траншею для трубы. Оптимальная глубина траншеи – 1,5 м, что ниже глубины промерзания для средней полосы России.

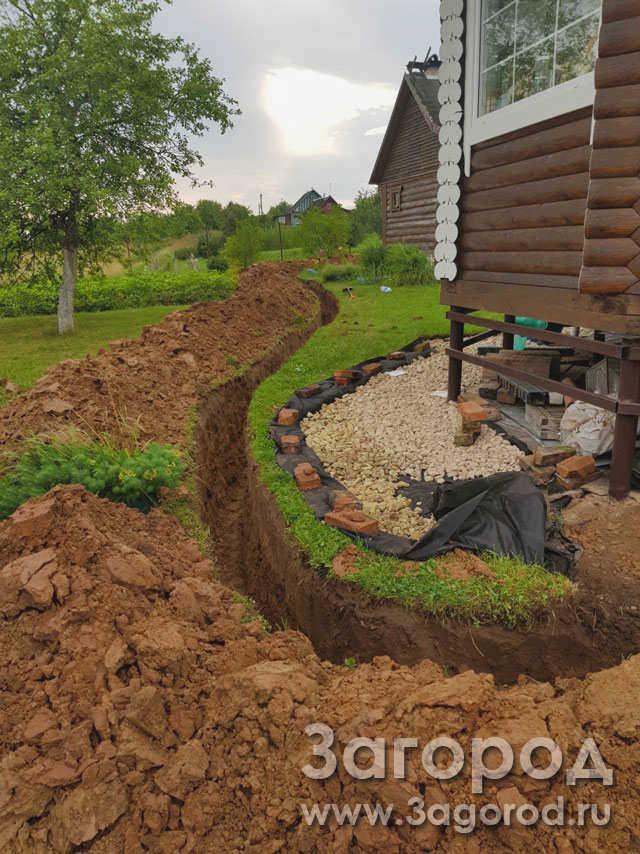

Траншея для трубы водоснабжения
2 Просверлите отверстие для трубы. Для бурения необходимо корончатое сверло диаметром 40-44 мм. При сверлении металлической трубы сверло следует охладить водой. Следите за тем, чтобы вода не попадала на инструмент.
Важные замечания
Если почва на участке плодородная и в случае повреждения поверхностный слой придется восстанавливать, предпочтительнее использовать кустовое бурение. Свайное бурение уменьшает объем обратной засыпки и удешевляет процесс добычи ресурсов. Любые работы на участке не следует начинать до тех пор, пока не будет исследован уровень грунтовых вод. Если уровень высокий, то лучше разместить защитную камеру на поверхности, а не копать под землей.
Выбор и установка правильного насоса чрезвычайно важны. Роль оборудования чрезвычайно важна для автономной системы водоснабжения. Обычно для скважин выбирают погружные насосы, поскольку они обладают наилучшей производительностью. Однако важно не переусердствовать, поскольку важным параметром будет размер самих водопроводных труб. Длина дренажных труб также имеет значение. Если, например, высота входной конструкции составляет 33 метра, то давление в системе должно быть от 1,4 до 3 атмосфер.
Насос нельзя устанавливать в неочищенном колодце. Грязную воду необходимо перекачивать с помощью насоса или другого менее дорогого оборудования. Важно закрепить насос так, чтобы он был полностью погружен в воду, но не доходил до дна водопроводной системы как минимум на один метр. Кабель питания устанавливается одновременно с насосом. Он уже должен быть герметично закрыт.
Аккумулятор давления необходим для постоянного поддержания и обеспечения возможности изменения рабочего давления. Резервуар обеспечит хранение минимального запаса воды. Современное оборудование такого типа представляет собой единый блок, главной отличительной особенностью которого является его емкость. Например, для загородных домов достаточно емкости до 55 литров, а для гостиниц и санаториев выбирают агрегаты от 100 до 950 литров.
Устье скважины – важное устройство безопасности. Обычно устройство оснащено отверстиями для прокладки водопроводных труб, а также питающих кабелей. Крышка защищает конструкцию от биологических и других загрязнений.
Советы и подсказки
- Среди прочих критериев выбора стоит учитывать расположение водопроводной части. В случае с кессоном водопровод располагается внутри дома или в резервуаре снаружи. Если устанавливается адаптер, то места рядом со скважиной не будет, дополнительное оборудование придется устанавливать внутри дома. Для этого придется убрать не менее одного метра площади. Кстати, специалисты рекомендуют такое расположение для круглогодичных скважин. Сервисное оборудование, размещенное внутри дома, более комфортно – тепло и сухо. Считается, что в таком расположении оборудование прослужит дольше.
- Если люди живут в доме сезонно, оборудование также можно разместить внутри, но в этом случае ставится подземный кессон. Поскольку, когда дом пустует, вода в скважине может замерзнуть, а кессон будет поддерживать положительную температуру. В этом случае необходимо слить воду из труб системы внутри самого дома.
- Если грунт на участке проблемный, стоит защитить водопроводную трубу специальным кожухом. Электрический кабель также следует поместить в защитную ПНД-трубу. Гидравлические приборы лучше подключать к системе с помощью специальных клапанов. Разъемные соединения легче обслуживать и заменять в случае их повреждения.
- Независимо от выбранного типа оборудования, в электрическую схему после насоса должен быть включен обратный клапан. Обратите внимание, что фильтр грубой очистки должен быть установлен перед баком-аккумулятором давления. Во время эксплуатации скважины необходимо тщательно следить за уровнем давления в пневматическом устройстве мембранного бака.
- Необходимо ежемесячно проверять и, при необходимости, подкачивать компрессором.В заключение следует отметить, что при самостоятельной разработке водяных скважин важно понимать процесс добычи полезных ископаемых, который регулируется законом.
- Во многих случаях зарегистрировать вновь созданную скважину без получения лицензии не представляется возможным. Наказание за нарушения включает в себя штраф. За нарушение этого правила физическим лицам придется заплатить до 5 000 рублей, а юридическим – до 100 000 рублей.
- Без регистрации и получения лицензии на бурение можно забирать ресурсы из пластов, не используемых в централизованных системах водоснабжения. Если из скважины забирается не более 100 кубометров. Если забор воды осуществляется для собственного потребления и не связан с коммерческой деятельностью.
