Как обустроить ванную комнату в деревянном доме: соединение, герметизация и отделка
Расположение и схема ванной комнаты в бунгало или деревянном доме не имеет принципиальных отличий по сравнению с домами из других материалов. Различия заключаются в способе прокладки строительных коммуникаций, нюансах отделки пола и стен и вентиляции для поддержания разумного уровня влажности. Узнайте больше о том, как сделать ванную комнату в деревянном доме, в этой статье.
Коммуникации
Существует два варианта расположения водопроводных труб в деревянном доме – верхний и нижний.
В первом случае накопительный бак используется в самой высокой точке дома – на чердаке. Этот вариант имеет тот недостаток, что чердак и бак необходимо утеплять. Но есть и преимущества – возможность самотечной подачи воды, наличие аварийного запаса воды, скрытая горизонтальная прокладка труб по перекрытию.
В случае с трубами, проложенными ниже, их можно укладывать как открыто, так и скрыто под полом. Открытый способ прокладки проще и позволяет легче осмотреть трубы и герметичность соединений, что важно для подачи воды под давлением в случае утечки. Скрытая укладка более эстетична, но при этом отсутствует визуальный контроль, а при монтаже необходимо учитывать сезонные изменения влажности и реакцию на них деревянной конструкции. Опять же, требуется определенная свобода в размещении и креплении труб:
- Если трубы проходят через отверстия в стенах и балках, они должны быть большого диаметра с гибкими уплотнениями, не препятствующими их перемещению;
- Если трубы устанавливаются в подвале на подвесах, они не должны быть жесткими.
См. также:
Справочник компаний, специализирующихся на водоснабжении и канализации.
При скрытой прокладке водопроводных труб необходимо учитывать, что вода из колодца (или из коллективного водопровода поселка) довольно холодная, и это создает условия для образования конденсата и сырости в балках, брусьях и других деревянных элементах ограждающей конструкции. Поэтому необходимо обеспечить изоляцию системы распределения воды по всей длине горизонтальной разводки под полом в санитарном узле деревянного дома и ее вертикальной части, если труба проложена в обшивке стен.
Особенности деревянных домов
Деревянные дома строятся из бревен и профилированного бруса. В связи с изменением формы древесины под воздействием влаги, строительство влажных помещений должно осуществляться строго в соответствии с технологией. Особое внимание следует уделить гидроизоляции, дренажу и вентиляции.
Деревянные поверхности следует обрабатывать антисептиками, защитными средствами, олифой или льняным маслом.
В процессе эксплуатации дома дают усадку, и деревянные постройки не являются исключением. Во время усадки происходит деформация стыков, перегородок и стен. Поэтому для ванной комнаты необходима отдельная несущая рама, а для материала труб лучше всего использовать ламинат на основе пластика и металла. Для крепления таких труб подходят специальные хомуты с резиновыми уплотнителями.
Подготовительные работы начинаются с планирования
При расчете несущей способности стен и потолков необходимо учитывать нагрузки, вызванные находящейся в помещении мебелью. В случае ванных комнат и санузлов необходимо учитывать изменяющиеся нагрузки. Например, необходимо учитывать вес воды и купающегося в ней человека.
Поэтому в ванных комнатах проектируют усиленные потолки, чтобы сделать санузлы надежными и долговечными. Здесь используются более толстые балки, расстояние между ними уменьшается, а толщина потолка увеличивается минимум на 25%.
Пол в ванной комнате в деревянном доме должен иметь цементную стяжку, поэтому при проектировании балки опускают на расстояние будущей стяжки. Обычно это около 20 см. Если пропустить этот момент, то пол будет выше уровня пола в других комнатах, согласитесь, это будет не очень удобно.
Проектирование пола
В деревянном доме пол в ванной комнате представляет собой многослойную конструкцию, основой которой являются лаги:
- подложка;
- гидроизоляция;
- изоляция
- пароизоляция;
- Пол по контр обрешетке – леса для пола;
- Гидроизоляция;
- Бетонная стяжка (опционально при наличии полов с подогревом);
- Укладка плитки.
Внимание: Чтобы избежать затопления жилой части дома в случае аварии в ванной комнате, сделайте там уровень пола ниже, чем в других комнатах, или установите высокий герметичный порог в дверном проеме. На этапе планирования дома важно определить, на каком уровне должны располагаться балки перекрытия в ванной комнате, с учетом общей высоты многоэтажного строения.
Количество и сечение балок, а также расстояние между элементами рассчитывается исходя из общей нагрузки на пол помещения. В зоне, где планируется разместить ванну, рекомендуется уменьшить расстояние между балками для увеличения жесткости конструкции.
Все конструктивные элементы из дерева должны быть обработаны антисептиком для предотвращения гниения древесины при намокании.

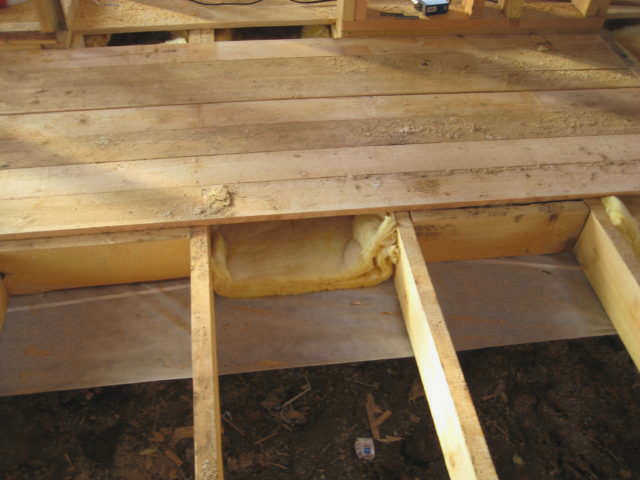

Сборка подполья

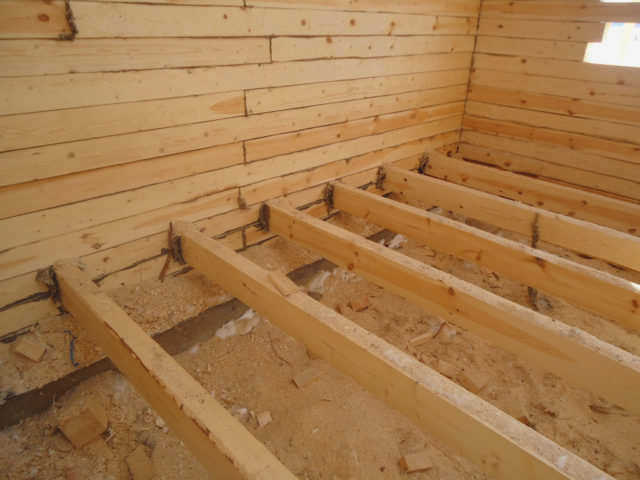

Деревянные балки, образующие несущую конструкцию пола, укладываются встык на полки фундамента. В качестве дополнительных точек опоры используются кирпичные столбы, для которых готовится котлован с песчаной подсыпкой и железобетонной поверхностью.
Пол деревянной ванной комнаты должен быть хорошо утеплен, так как в холодное время года в помещении будет некомфортно. Для этого к нижней стороне балок прибиваются черепные бруски и укладываются перемычки из обрезных досок. Затем укладывается плотная мембрана – гидроизоляционный слой.
В зазоры между балками поверх пленочной гидроизоляции укладывается теплоизоляционный материал. Это может быть вспененный полимер (пенопласт, пенополиуретан) или минеральная вата. Также используется известковый камень.

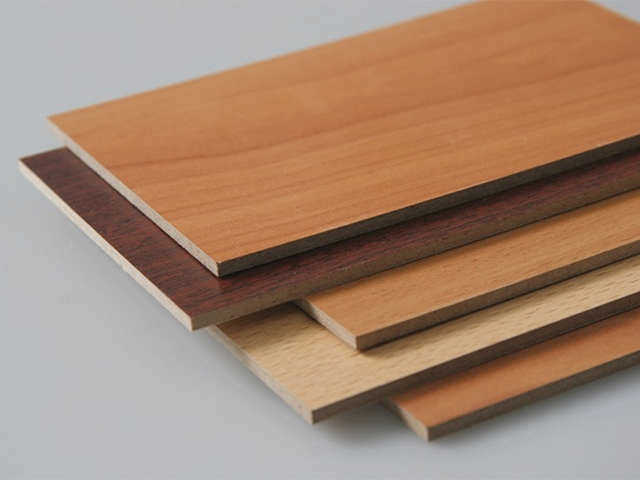

Пароизоляционная мембрана укладывается на лаги и прибиваются контррейки для обеспечения воздушного зазора между основанием и стяжкой. На основание укладывается влагостойкий листовой материал. К этой категории относятся влагостойкая фанера, OSB и другие соответствующим образом маркированные материалы.
Влагостойкий материал, из которого изготовлены плиты, должен быть безопасным для человека. Доски, используемые для наружных работ, нельзя использовать внутри дома, так как они выделяют токсичные вещества.
Элементы настила должны быть закреплены таким образом, чтобы четыре угла не сходились в одной точке – это делает конструкцию менее несущей.
Стены
В ванной комнате должно преобладать дерево, чтобы отразить стиль остальной части помещения. Этот вариант предполагает шлифовку и обработку деревянных поверхностей, а затем пропитку дерева влагостойкой краской.
Современные антисептические пропитки, содержащие фунгициды, эффективны против всех видов грибков. Особое внимание следует уделить участкам, где повреждена естественная структура древесины, таким как торцы, замки и поперечные срезы. Именно здесь влага впитывается наиболее интенсивно.

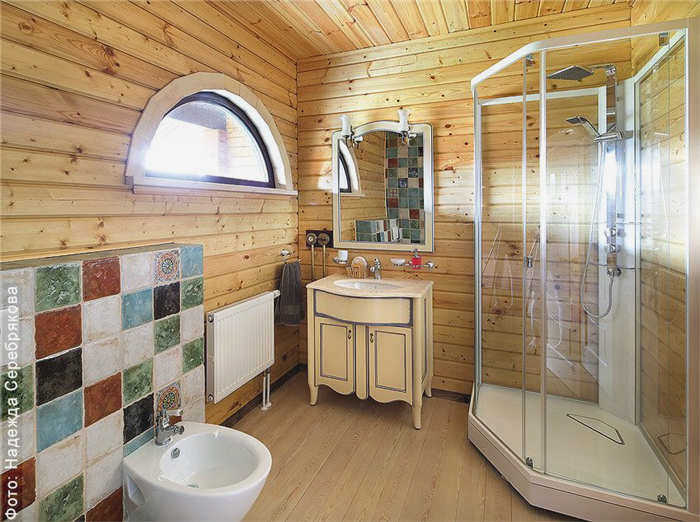

Красочная ванная комната в доме отдыха "Вятский дом
Для ухода за деревянными стенами в ванной комнате можно порекомендовать специальные антисептики и текстурные покрытия, предназначенные для бань и саун. Также подходят так называемые цветные масла, состоящие из нескольких натуральных растительных масел и восков. Все цветные покрытия на масляной основе долговечны и хорошо отталкивают грязь и воду. В результате краска не трескается, а деревянная поверхность сохраняет свой первоначальный вид в течение многих лет.

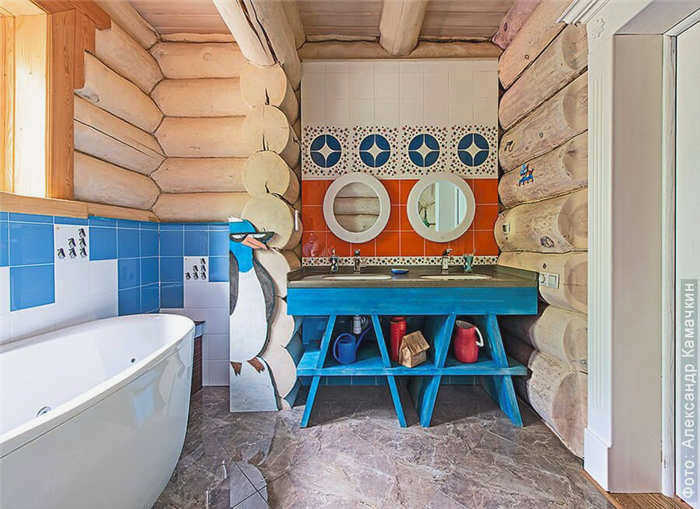

Детская ванная комната напоминает игровую (Золотое сечение)
Стены ванной комнаты можно отделать и традиционным способом – например, керамической плиткой. Чтобы предотвратить повреждение финишного слоя в результате оседания здания, он должен быть установлен на основании, которое либо соединено с окружающими стенами скользящими соединителями (технология скользящей рамы), либо полностью независимо от стен. Технология скользящей рамы может быть различных типов. Популярным решением является подконструкция, которая жестко крепится к стене и состоит из U-образных металлических профилей с вертикальными пазами. В них вкручиваются шурупы (с шайбами), удерживающие основу, к которой крепится отделочный материал. Шурупы затягиваются не до конца, поэтому по мере оседания стены они перемещаются вверх по пазу, чтобы отделочный слой оставался на месте. Самое главное, между облицовкой стены и основанием должен быть обеспечен вентиляционный зазор для предотвращения образования конденсата на столярных изделиях. В образовавшийся зазор помещаются различные сообщения. Также необходимо оставить определенный зазор между верхним краем отделочного слоя и верхней плитой перекрытия, который рассчитывается для того, чтобы конструкция потолка могла беспрепятственно оседать. Как правило, в качестве основы отделки используются влагостойкие гипсоволокнистые плиты и панели, специальные панели, состоящие из сердечника на цементной основе, армированного с двух сторон стекловолоконной сеткой, а также влагостойкий гипсокартон.
Коммунальные услуги и оборудование
Отопительная и сантехническая арматура, установленная в ванной комнате, монтируется с помощью раздвижной рамы аналогично стенам. Лучшим решением, позволяющим избежать протечек и перемещения сантехнических приборов при заселении дома, является использование подвесных (консольных) моделей, особенно для унитазов и биде. Для этого обычно используются сборные сантехнические модули, которые крепятся к перекрытию. Унитаз или биде крепится к модулям с помощью винтов с пластиковыми втулками, а для придания конструкции эстетичного внешнего вида она обшивается снаружи гипсокартоном. В качестве альтернативы можно изготовить собственную опорную конструкцию из U-образных или L-образных сварных стальных швеллеров или уголков. Они крепятся к стене с зазором, позволяющим им свободно перемещаться вдоль стены.

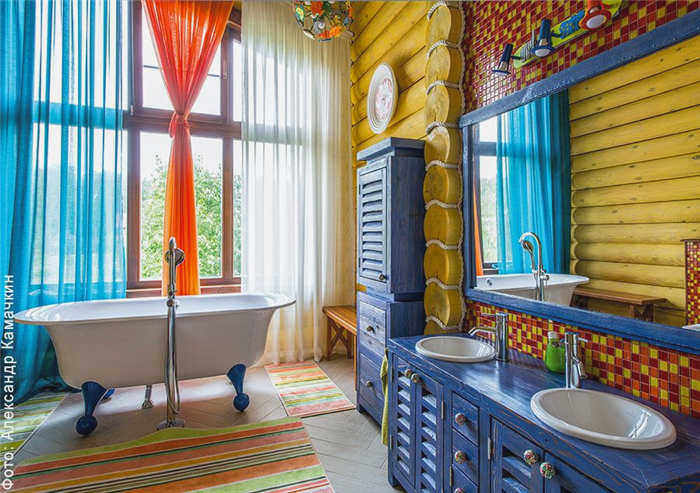

Контрастные цвета и сочетание плитки, дерева и стекла помогают гармонизировать пространство ванной комнаты (строительство дома компанией "РОССА РАКЕННЕ СПб", авторы проекта Ирина Заварина, Кирилл Гусев).
Для установки радиаторов используются те же профили, что и для гипсокартонных панелей, только короче. Что касается трубопроводов, то старайтесь основную их часть прокладывать внутри панели, которая не подвержена усадке. Другая часть прячется за фальшстенами. Те, которые могут быть повреждены при деформации стен, являются гибкими.
