Как обжать провода без обжимных клещей

Как вы можете видеть, сами контакты слегка повреждены отверткой. При обжиме с помощью обжимного инструмента таких повреждений нет.

Как обжать силовой кабель без инструмента (отвертки)

В этом уроке я покажу вам, как обжать LAN-кабель и сделать интернет-кабель своими руками, без инструментов. Вместо обжимного инструмента (специальный инструмент для обжима витой пары на RJ-45) мы будем использовать обычную отвертку. Для снятия изоляции с витой пары мы будем использовать нож.

В статье о том, как обжать витую пару на RJ-45, я показал весь процесс с использованием кримпера. Я также обещал подготовить учебник о том, как обжать интернет-кабель без обжимных клещей. Здесь вопрос простой: если у вас уже есть специальный инструмент, то, скорее всего, вам не нужны все эти инструкции, вы и так в курсе дела. А если вы ищете в Интернете, как сделать сетевой кабель самостоятельно, то, скорее всего, у вас нет обжимного инструмента. И вы не собираетесь его покупать, потому что он вам просто не нужен. Этот инструмент стоит недешево, и покупать его для обжима двух разъемов – не самая лучшая идея. Вы можете сделать это с помощью обычной отвертки и ножа. Да, это может быть немного неудобно и не с первой попытки, но это работает. Зато это дешево и вам не нужна помощь.

Вам понадобятся следующие материалы и инструменты:

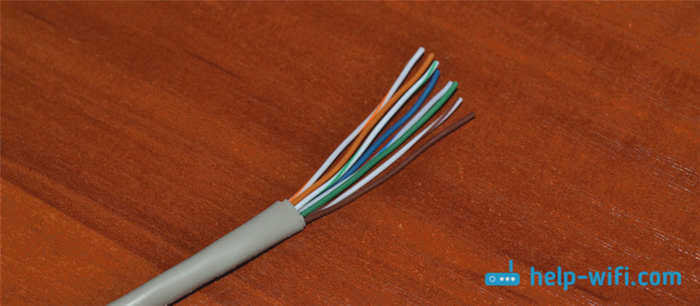

• Сама витая пара. Я взял только небольшой кусок, но у вас он должен быть нужной длины. Купите еще немного.
• Разъемы RJ-45 Для изготовления одного сетевого кабеля вам понадобится два разъема. Но не забудьте купить еще. Разъем одноразовый. И если что-то не получится с первого раза, вам придется снова идти в магазин.
• Отвертка для обжима витой пары в разъеме RJ-45.
• Нож для изоляции витой пары.
• И, желательно, ножницы для обрезки проводов. Вы также можете использовать кусачки, которые обычно находятся на плоскогубцах. Если у вас нет плоскогубцев или пинцета, вы можете отрезать кабель ножницами или ножом. Это не очень просто сделать правильно, но в крайнем случае можно.

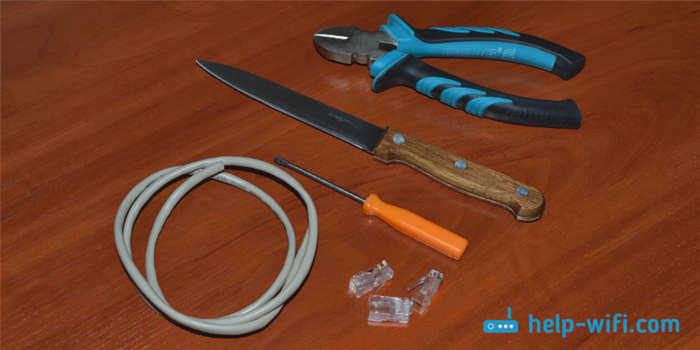

Именно такой набор у меня есть:

Схемы обжима LAN-кабеля

Существует два способа изготовления интернет-кабеля. Скорее всего, вам нужен первый способ – прямой обжим. Давайте разберемся подробнее.

1 Если вам нужен кабель для подключения ноутбука, компьютера, телевизора или других устройств к маршрутизатору или модему, вам нужно сделать кабель по этой схеме. Это простой порядок обжима. Это самый простой и наиболее часто используемый метод. Такой сетевой кабель, например, идет в комплекте с маршрутизатором.

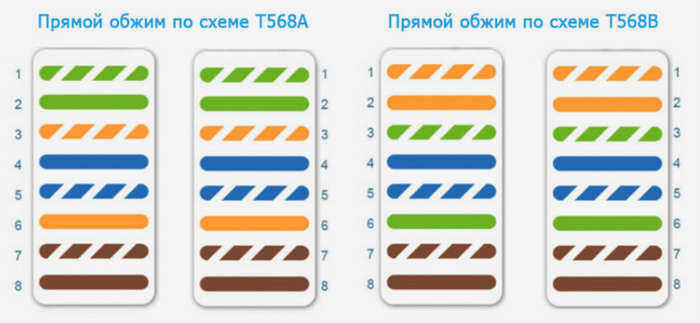

Существует два способа его обжима: T568A и T568B. Я составил схему T568B, которую вы можете увидеть ниже. Оказалось, что оба разъема обжимаются одинаково.

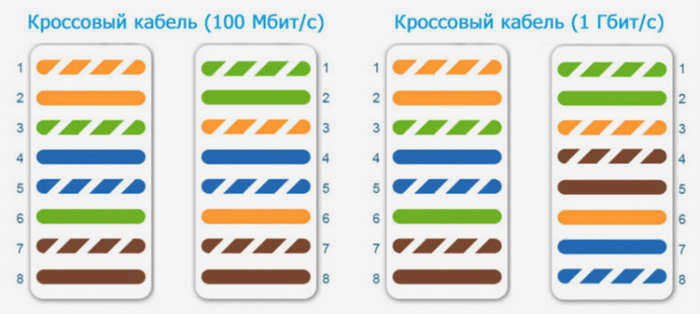

2 Второй способ – это кроссоверный кабель, или перекрестный. Этот кабель полезен для соединения двух компьютеров напрямую (без маршрутизатора).

Думаю, вы определились со схемой. Подробнее о ней вы можете прочитать в этой статье: Кабель "витая пара": что это такое? Схемы и способы обжима кабеля витая пара. Я буду делать простой кабель (простой обжим), используя схему T568B.

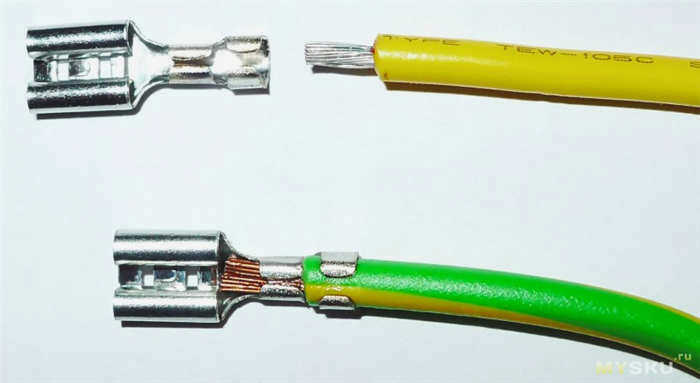

Вот как правильно обжать кабель с помощью обжимной гильзы.

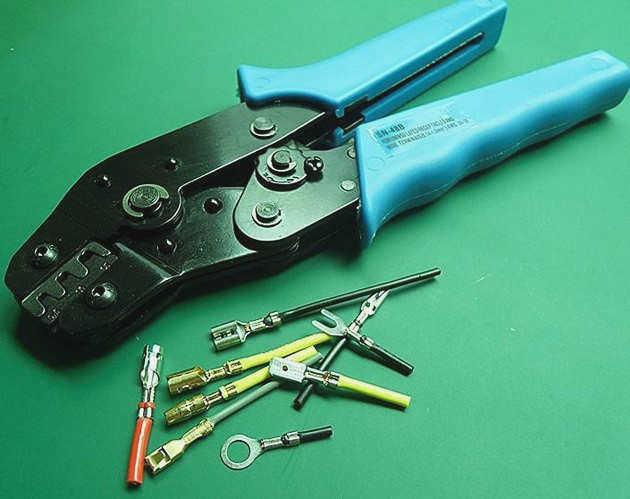

Для этого вам понадобится специальный инструмент, называемый обжимным инструментом или обжимными клещами.

Этот инструмент похож на пару плоскогубцев, имеющих на концах специальную матрицу, в которую вставляются наконечники и неизолированный провод.

Назначение этого инструмента – обеспечить равномерное прилегание гильзы к кабелю, тем самым предотвращая плохой контакт при обжиме кабеля. Существуют также универсальные инструменты, позволяющие не только обжимать, но и резать, зачищать и скручивать кабель.

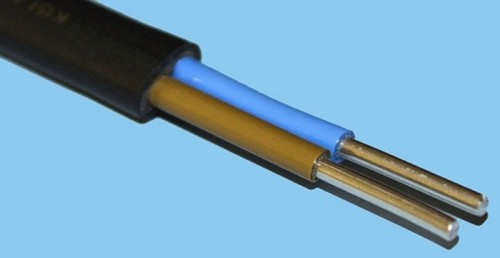

Особое внимание следует уделить типу кабеля; в бытовом применении силовые кабели могут быть двух типов:

• одножильный;
• одножильный.

При обжиме одножильного кабеля достаточно снять слой изоляции на небольшой запас (до 0,3-0,5 см), (используя инструмент или съемник изоляции), затем выпрямить и обезжирить обрабатываемый участок, после чего на кабель следует надеть теплоизоляционную трубку.

Затем выберите на инструменте (с помощью перемычки в матрице) конкретное сечение и тип наконечника. После выполнения вышеуказанных действий вставьте подготовленный конец кабеля в наконечник, предварительно убедившись в отсутствии трещин в кабеле.

Установите рычаг блокировки храповика. Несоблюдение этого требования может привести к плохому обжиму наконечника и, следовательно, к плохому качеству соединения.

Завершите обжим с помощью инструмента для одножильного провода:

• Убедитесь в правильности подключения;
• Вставьте наконечник до упора в устройство так, чтобы цифры с обозначением штампа были выбиты на передней или задней стороне наконечника;
• Вставьте зачищенный провод до упора в гильзу;
• крепко нажмите на рукоятки обжимного инструмента;
• по завершении операции рукоятка автоматически возвращается в исходное положение (для этого необходимо перевести рычаг блокировки храповика в положение "заблокировано");
• кабель подключен, последний шаг – наложить термоусадочную оплетку на разъем и нагреть ее специальным феном или зажигалкой.

Как обжать кабельные наконечники без использования инструментов

Когда речь идет о строительных технологиях, обжимка не допускается без соответствующих инструментов, за исключением первоначального монтажа для проверки работы.
Однако для всех бытовых работ на слаботочных потребителях допускается работа без обжимного инструмента.

Существует несколько методов оконцевания кабелей без использования инструментов:

• Пайка с использованием высокотемпературных тугоплавких припоев;
• "Пользовательский" обжим с использованием пуансонов, молотков, втулочных надрезов

Советы по пайке

Вам не нужны дорогие и дорогостоящие паяльные клещи, но вы должны иметь в своем арсенале следующие типовые ремонтные инструменты:

1. Паяльник (80 Вт и выше)/паяльная лампа/газовая горелка.
2. Набор для пайки (флюсы/воск, различные виды припоя).
3. Термоусадочная трубка и/или клейкая лента.
4. Базовые знания о паяльнике.

Процедура выполняется следующим образом:

• если имеется паяльник/паяльный инструмент, разогрейте его до рабочей температуры, если нет, включите конфорку на плите;
• когда инструмент нагреется, снимите изоляцию с провода (с запасом 0,3-0,5 см), стараясь не повредить проводники;
• наденьте на провод теплозащитный экран и уберите его на безопасное расстояние до тех пор, пока он не понадобится;
• Обезжирьте удаленный участок;
• Обезжирьте наконечник;
• нанесите флюс на внутреннюю часть наконечника;
• разрежьте припой на мелкие кусочки так, чтобы он покрывал внутреннюю часть наконечника примерно наполовину или на треть;
• с помощью паяльника нанесите флюс на зачищенную часть провода, лудите его (если нет паяльника, пропустите этот шаг);

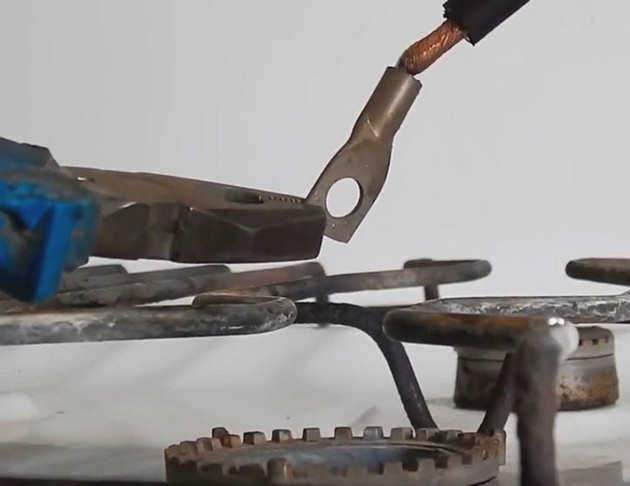

• осторожно, придерживая наконечник плоскогубцами, чтобы частицы припоя не выпали, положите его на плиту (если нет паяльника) или нагрейте паяльником/лампой/пламенем в течение нескольких минут, пока припой внутри не станет податливым и жидким;

• когда припой готов, быстро и аккуратно возьмите провод за изоляцию и поместите его в наконечник, во время нагрева наконечника удерживайте его плоскогубцами, если между наконечником есть пустота и припой не выходит, добавьте припой в эти места, пока он не начнет "выходить";
• затем выключите паяльник / горелку и подождите несколько минут, пока припой не застынет;

• После затвердевания оберните 2-3 слоя изоляционной ленты вокруг разъема между кабелем и заделкой, затем наложите термоленту на разъем и закрепите ее за края.

Инструмент для обжима наконечников

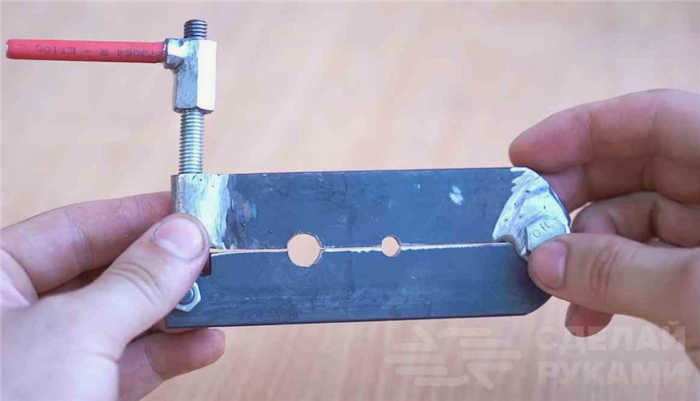

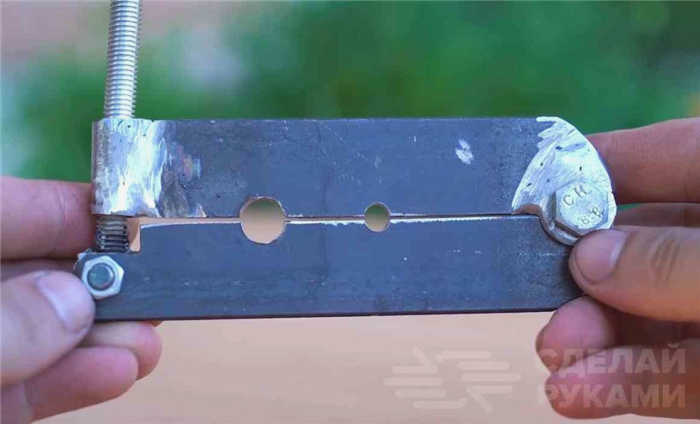

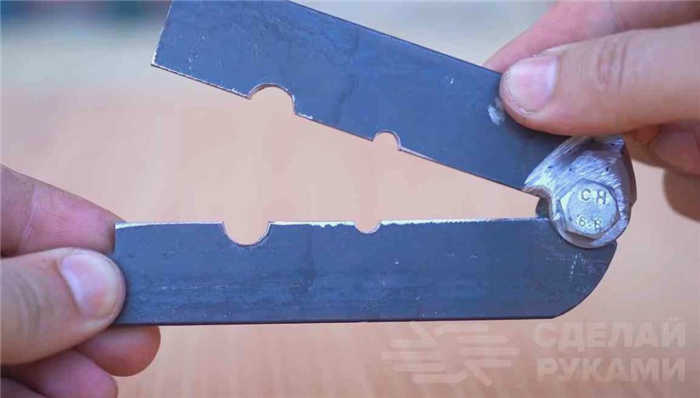

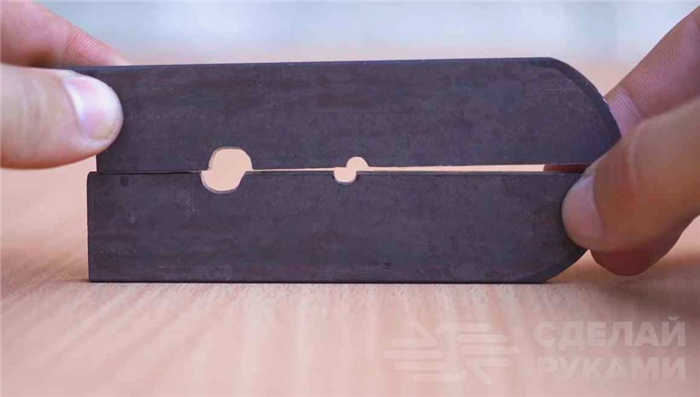

В этом обзоре автор демонстрирует процесс изготовления самодельного обжимного инструмента (вернее, просто инструмента) для работы с кабельными наконечниками – концевыми гильзами. По всей видимости, он просто решил сэкономить деньги на покупке заводских обжимных губок. Посмотрим, что из этого получится. Первый шаг – изготовление двух деталей из куска металлической пластины. Предварительно в ней нужно просверлить два отверстия разного диаметра. Детали свариваются вместе с помощью шайб, а затем соединяются с помощью болта и гайки. В результате получается простое шарнирное соединение.

Основные этапы

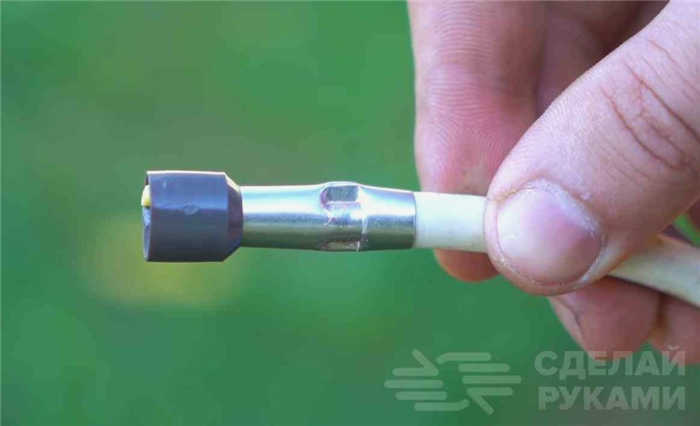

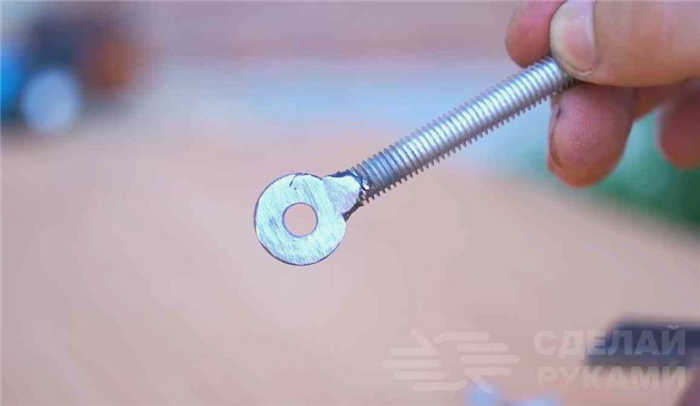

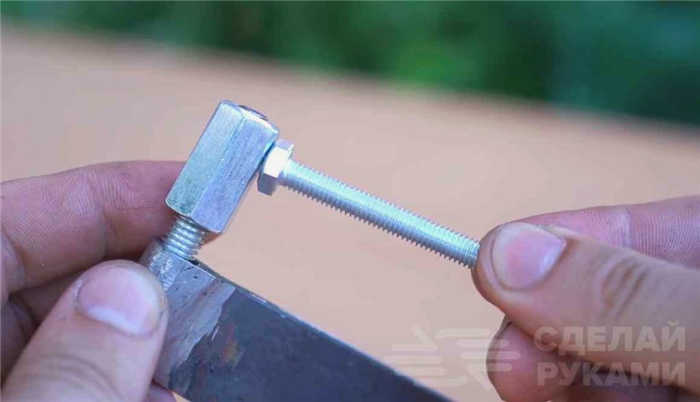

Следующий шаг – отрезать кусок дюбеля и приварить к нему шайбу. Приварите удлиненную гайку к верхней части рукоятки. Просверлите отверстие в нижней части. Установите наш дюбель и закрепите его винтом. Возьмите другую удлиненную гайку. Приварите к ней болт. Затем прикрутите его к дюбелю. Наденьте термоусадочную трубку на болт. Обжимной инструмент готов. Теперь его можно испытать. Похоже, что у автора получилось, но нет способа проверить качество обжима концевой втулки. И он установил наконечник не с той стороны. Но, может быть, так и было задумано? Что вы думаете об этом инструменте?

Как обжать хомут без специального инструмента

Иногда нужно обжать зажим на кабеле, а специального инструмента под рукой нет. А покупать такой инструмент для одного-двух применений не имеет смысла (он стоит не так уж дорого). Однако альтернатива есть. И в этом обзоре автор поделится с нами своим методом.

Вам понадобится закаленный винт с шестигранной головкой (винт M8), чтобы зажать струбцину на сварочном кабеле сечением 15 мм². Обратите внимание, что для кабелей с другим сечением необходимо выбрать винт с шестигранной головкой другого размера.

Основные действия

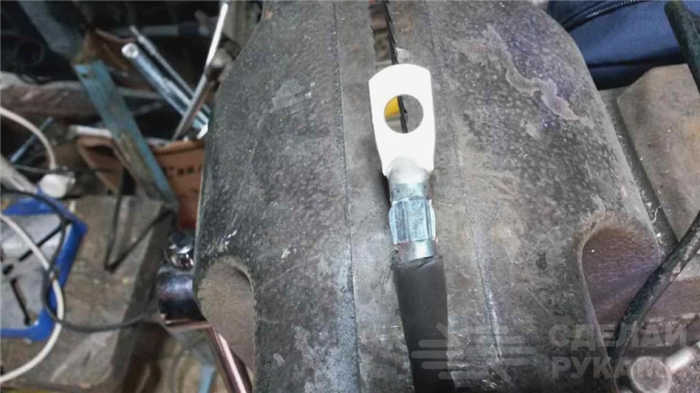

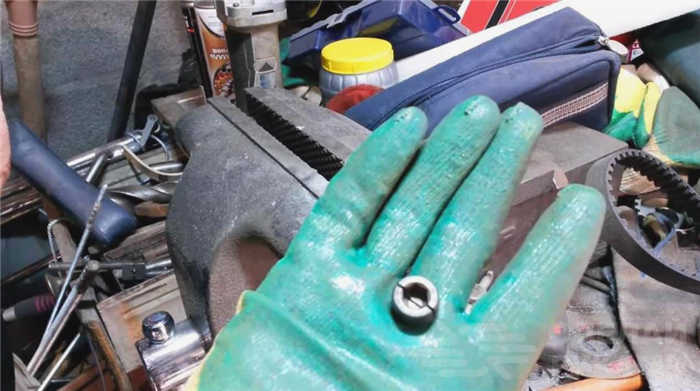

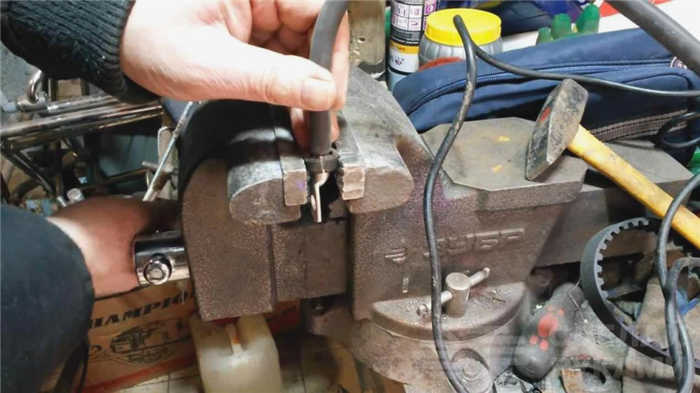

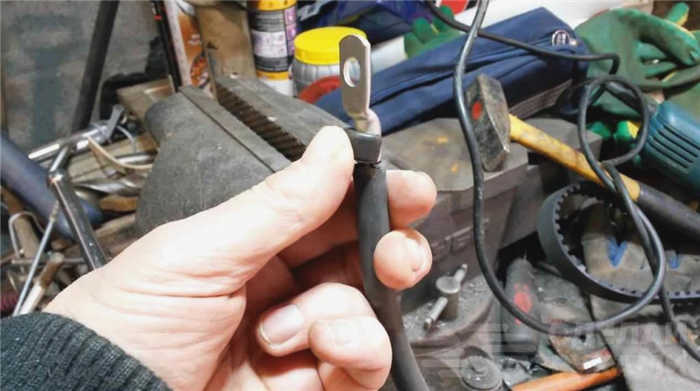

Просто срежьте головку винта в двух плоскостях. В результате получатся две костяшки, напоминающие костяшки клапанов автомобильного двигателя. Они будут использоваться для зажима клемм. Сначала удалите изоляцию с конца кабеля. Затем прикрепите зажим и наденьте на него подготовленные уплотнения. Затем зажмите уплотнения в тисках, установите их в правильное положение и прижмите друг к другу. Вот и все!

Видео по теме

Подробное описание того, как зажать клемму без использования специального инструмента, смотрите на видео ниже. Это видео представлено автором YouTube-канала "Все своими руками".

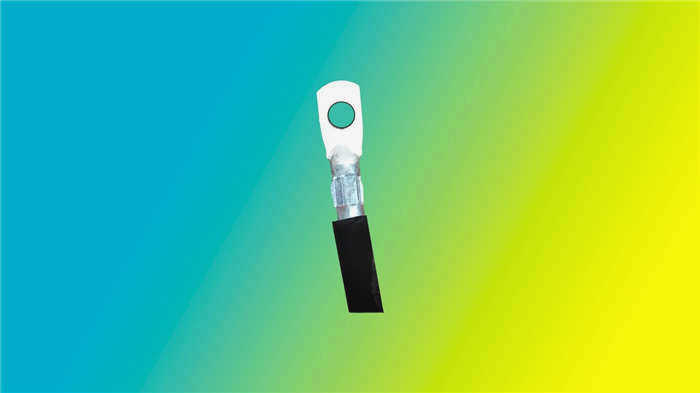

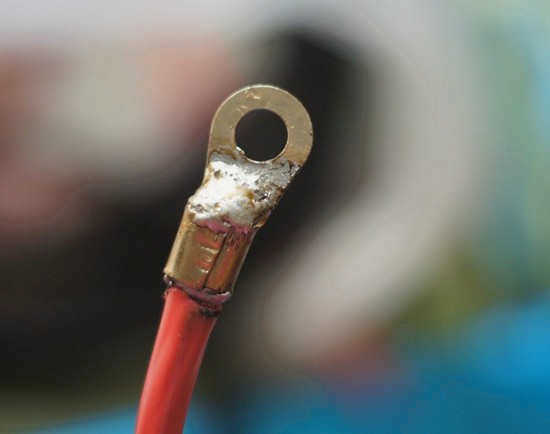

Фиксация кабеля и клеммы с помощью пайки

Кабель может быть зафиксирован в кабельной заделке без какого-либо механического воздействия с помощью пайки. Это не обжимное соединение, но оно также не требует специальных инструментов. Все, что вам нужно, – это флюс, припой, источник тепла (газовая горелка или фен) и минимальные навыки пайки. В домашних условиях для нагрева можно использовать газовую плиту.

Перед подключением изолируйте гильзу изнутри и кабель с припуском 3-5 мм. Поверхность кабеля лудят (покрывают тонким слоем припоя), а внутреннюю часть наконечника заполняют примерно на треть. Держите его плоскогубцами или в тисках и нагревайте, пока олово не расплавится, затем вставьте луженый провод. Если между гильзой и проводником все еще остается зазор, добавьте еще припоя и после остывания обмотайте его несколькими слоями клейкой ленты.

Обжим с помощью винта и тисков

Если у вас нет паяльных инструментов, а обжим с помощью пуансона не обеспечивает обжим, вы можете использовать винт и тиски. Контакт между гильзой и кабелем осуществляется по всей длине наконечника, который деформируется в тело кабеля для надежного зажима жилы кабеля. Натяжение металла на краях служит дополнительной фиксацией.

Важно!

При таких нагрузках гильза может сломаться – обратите внимание на величину прилагаемого усилия.

Для выполнения соединения выбирают болт с небольшим диаметром по всей длине выступа. Чтобы он не перекосился, его следует зафиксировать клейкой лентой. Конструкцию помещают в тиски и сжимают. Если соединение недостаточно прочное, поверх сжатого конца помещают другой. Допустимо первоначально разместить 2 шурупа напротив друг друга.

Обжимка проводов без специальных инструментов – задача, с которой могут справиться многие любители DIY. В целом, такие соединения по качеству не уступают соединениям, выполненным с помощью специализированных инструментов, и обеспечивают длительный срок службы.
