Этот нестандартный метод используется в тех случаях, когда к трубе любого размера невозможно подобраться. К измеряемой трубе прикладывается линейка или другой предмет, размеры которого заранее известны любому мастеру (часто в этом случае используется спичечный коробок или монета размером 5 см). Затем этот участок трубы с прикрепленным предметом фотографируется (в современных условиях помимо фотоаппарата можно воспользоваться и мобильным телефоном). На основе фотографий производится измерение размеров: визуальная толщина в мм измеряется на фото и переводится в фактические значения с учетом масштаба фотографий.
Как измерить диаметр трубы с помощью рулетки по окружности?
Диаметр трубы является основным параметром, по которому можно определить ее характеристики. Все необходимые параметры должны соответствовать общепринятым стандартам, которые были установлены действующей системой измерений. Всю информацию о стандартных размерах труб можно найти в ГОСТе. В этой статье мы рассмотрим несколько вариантов измерения диаметра труб.
Трубы могут быть измерены точно (до 0,01) с помощью микрометра. Следует отметить, что им легко измерять малые диаметры. Инструмент представляет собой подставку с опорной ножкой и прецизионным резьбовым стержнем (для вкручивания микрометров). На стержне нанесены деления с миллиметрами и долями сотых. Такое оборудование позволяет получать более точные измерения.
Как измерить диаметр круглой трубы с помощью микрометра?
Поместите деталь между концом винта и пяткой. Начните вращать диск трещотки до трехкратного щелчка. Сначала посмотрите на нижнюю шкалу линейки, показывающую полные миллиметровые числа. Проверьте наличие риски на правой стороне. Если он не виден, стоит снять показания с барабана. Если есть риск, добавьте 0,5 мм к полученному значению. Измерения на барабане определяются с учетом линии на штанге между шкалами.
Как измерить диаметр трубы в домашних условиях
Вам понадобятся следующие инструменты и оборудование:
- Любая измерительная линейка или рулетка;
- измерительная лента;
- При необходимости фотоаппарат.
Важно знать не только тип трубы, но и ее диаметр. Использование неверных данных для расчетов может привести к выходу из строя всей системы. Чтобы избежать распространенных ошибок, важно ознакомиться со всеми правилами и понятиями.
Измерение диаметра трубы
Важно определить, какие единицы измерения следует использовать для получения данных. Это могут быть дюймы или миллиметры. Метрическая система наиболее удобна и позволит определить конечные характеристики с высокой степенью точности. Однако очень редко для измерения используются дюймы, чтобы можно было округлить полученные результаты, что упрощает процесс измерения, но значительно снижает его точность. Следует отметить, что разница весьма тривиальна. Для точного измерения важно ознакомиться с размерами диаметров труб, выраженных в дюймах и миллиметрах. Это поможет вам быстро адаптироваться и научиться понимать непривычные для россиян измерения.
Таблица диаметров стальных труб:
| Номинальный диаметр трубы | Определение размеров в дюймах |
| 150 | 6 |
| 200 | 8 |
| 250 | 10 |
| 300 | 12 |
| 350 | 14 |
| 400 | 16 |
| 500 | 20 |
Таблица размеров предназначена для увеличения эффективности работы до 50% в геометрической прогрессии. Проще говоря, 1 дюйм равен 25,4 мм. Например, 86,36 мм – это размер трубы 3,4 дюйма. Диаметр труб 1-2 дюйма варьируется от 25,4 мм до 50,8 мм.
Часто можно прочитать, что средний размер является идеальным в данном случае. Иногда неясно, какой размер относится к большому, а какой к малому. Первым шагом является определение диаметра, указанного в рекомендации.
Определение внешнего и внутреннего диаметра трубы с помощью подручных средств
Одним из навыков, необходимых для качественной и быстрой замены труб в домашних условиях, является определение точного диаметра с помощью подручных средств.
Прежде чем приступить к измерениям, необходимо понять, в каких единицах они проводятся. Принято считать, что диаметр трубы всегда измеряется в дюймах (1 дюйм = 2,54 см).
Независимо от того, есть ли у вас проблемы с водопроводом в ванной или на кухне, полезно знать, как проверить диаметр трубы с небольшой помощью.
Конечно, существуют специальные измерительные инструменты, такие как транспортир, лазерный измеритель и т.д. Но все может быть гораздо проще.
Прежде чем приступить к измерениям, важно понять, в каких единицах они проводятся. Принято считать, что такие величины всегда измеряются в дюймах (1 дюйм = 2,54 см), в то время как размер, например, стального изделия обычно составляет 1 или 0,5 дюйма. Кстати, диаметры пластиковых, стальных и металлопластиковых деталей различны.
Читайте также: Монтаж металлопластиковых труб

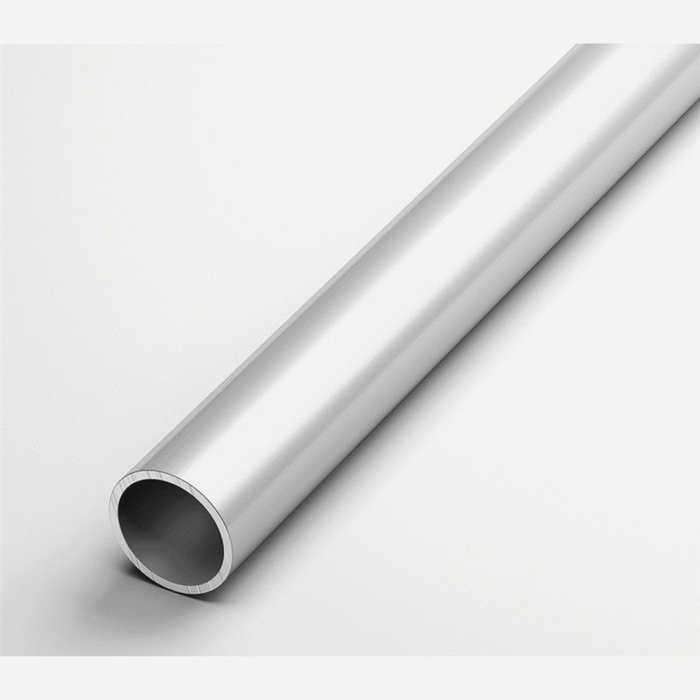

Следующий шаг – выбор измеряемой величины. Наружный диаметр более важен, поскольку он используется для установки резьбы и резьбовых соединений. Этот диаметр напрямую связан с толщиной стенки трубы. Толщина стенки определяется разницей между наружным и внутренним диаметром трубы.
Переход от слов к делу
Для того чтобы правильно измерить оба диаметра, важно рассмотреть все методы измерения, поскольку каждый из них подходит для разных условий.
Один из методов заключается в измерении окружности детали путем обматывания вокруг нее рулетки или мерной ленты. Затем полученное значение следует разделить на число Пи (3,14).

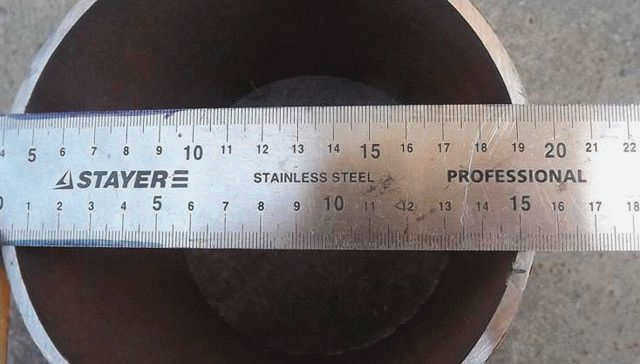

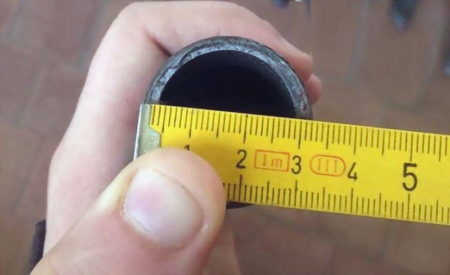

Если участок детали не труднодоступен и его можно измерить перед установкой, самый простой метод – использовать линейку или измерительную ленту. Внешний диаметр определяется путем прикладывания линейки к самой широкой части трубы и отсчета от первой внешней точки на шкале деления до последней.
Как измерить диаметр трубы
При установке, ремонте или замене труб в бытовых, канализационных и водопроводных системах важно знать, как измерить диаметр трубы.
Если требуются точные измерения, вам понадобится штангенциркуль или микрометр. Диаметр можно измерить с помощью рулетки, мерной ленты или других простых приспособлений, имеющихся под рукой.
Читайте также: Отопление водопроводных труб
Схема определения диаметра трубы.

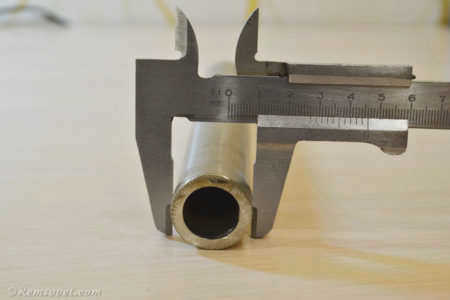

Если измеряемый участок находится в пределах досягаемости, можно измерить штангенциркулем или микрометром. Их размеры должны быть такими, чтобы максимальное расстояние между пятками микрометра или губками штангенциркуля превышало поперечное сечение трубы.

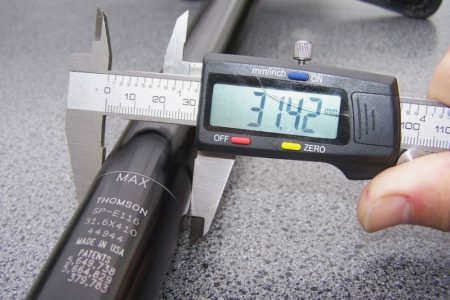

В зависимости от точности прибора предел измерения составляет от 0,1 до 0,001 мм. Для микрометра максимальное значение составляет 50 мм, а для штангенциркуля – 150 мм. Показания штангенциркуля снимаются с основной и вспомогательной шкал, а показания микрометра – с оправки и со шкалы на усеченном крае барабана.
Нахождение диаметров труб
Если диаметр трубы не может быть определен путем измерения с торца, например, если труба находится в канавке, штангенциркуль следует приложить к боковой стороне трубы в самой широкой ее части.
Если точные инструменты недоступны, можно использовать прямоугольный треугольник, чтобы приблизительно определить диаметр, положив его на плоскую поверхность. Если система уже установлена, на поверхность, к которой прикладывается треугольник, кладется выровненная пластина.
Если точные измерительные приборы недоступны или размеры слишком велики для этих приборов, используют длину окружности Lt. Для этого используют рулетку, измерительную ленту, мягкую проволоку. Для получения ее значения полученную длину делят на 3,14:
Таблица диаметров канализационных труб.
Совет 2: Как найти диаметр трубы
- – Труба,
- – измерительная лента,
- – штангенциркуль,
- – линейка.
- – измерительная лента,
- – штангенциркуль,
- – калькулятор,
- – лист бумаги и карандаш.
Если вы хотите измерить диаметр трубы без доступа к ее участку, используйте измерительную ленту или струну (в зависимости от размера трубы). Измерьте окружность трубы (обхват) с помощью струны или рулетки. Затем рассчитайте наружный диаметр трубы по формуле:
D = L / p, где L – окружность, а p = 3,14 (пи).
Например, если окружность составляет 400 мм, то наружный диаметр трубы будет:
Читайте также: Монтаж металлопластиковых труб
D = 400 / 3,14 = 127,4 мм.
Рассчитайте внутренний диаметр трубы по формуле:
D' = D – 2 * t, где D – внешний диаметр трубы, а t – толщина стенки.
Таким образом, для примера выше, если толщина стенки трубы составляет 3 мм, внутренний диаметр трубы составляет
D' = 127,4 – 2 * 3 = 121,4 мм.
Если у вас есть отрезок трубы, а площадь и длина отрезка известны, рассчитайте диаметр, используя формулу для боковой площади цилиндра:
D = p * N / S, где N – длина трубы, S – площадь поверхности, p = 3,14.
D' = D – 2 * t, где D – внешний диаметр трубы, t – толщина стенки трубы.
Совет 4: Как измерить давление воды
- Манометр (это может быть коробчатый или щелевой манометр, в зависимости от того, хотите ли вы контролировать давление воды постоянно или временно), гаечный ключ, трубный ключ, плоскогубцы, режущий инструмент, гайки с обоймой. Если манометр должен быть подключен к системе, вам также понадобится сварочный аппарат.
Прикрепите насадку к концу одного отрезка шланга. Подключите его к водопроводному крану. Подсоедините манометр к другому концу шланга. Присоедините конец другого отрезка шланга к другому фитингу водопроводного крана и закрепите все места присоединения шланга к фитингу хомутами соответствующего размера.
Совет 1: Как измерить диаметр трубы
Для измерения различных элементов технических установок или лабораторного оборудования существуют специальные приборы и инструменты.

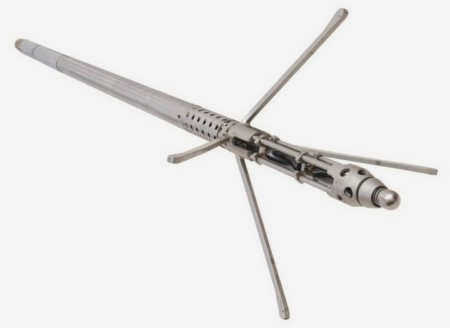

Проверка параметров труб в производственных условиях
Проверка труб на месте
Наружный диаметр водопроводных или канализационных труб в случае крупных производственных объектов проверяется и контролируется по более сложной формуле: D = L:3,14 – 2∆p – 0,2 мм.
В этой формуле, помимо уже известных значений, символы ∆p обозначают толщину измерительной ленты в мм, которую вы используете для измерения диаметра, а "0,2 мм" из формулы – это допустимое отклонение с учетом прилегания измерительной ленты к трубе. Значение допуска для труб диаметром 200 мм составляет ±1,5 мм.
При измерении труб большого диаметра допуск измеряется в процентах. Например, для изделий диаметром от 820 до 1020 мм допустимое отклонение составляет 0,7%. Для таких измерений используется ультразвуковое измерительное устройство.
Толщина стенок труб на крупных производствах измеряется штангенциркулем с делением шкалы 0,01 мм. Допустимое отклонение от номинальной толщины в направлении уменьшения не должно превышать 5%.
Кривизна не должна превышать 1,5 мм на погонный метр длины трубы. Общая кривизна изделия по отношению к его длине не должна превышать 0,15%. Овальность концов труб определяется отношением разницы между наибольшим и наименьшим диаметром трубы к номинальному диаметру трубы.
Значение этого параметра не должно превышать 1% для труб с толщиной стенки до 20 мм и не должно превышать 0,8% для стенок более 20 мм.
Овальность трубы может быть определена путем измерения диаметра торца трубы индикаторным зажимом или калибром в двух взаимно перпендикулярных плоскостях.
Простое школьное образование и аккуратное использование простых инструментов значительно упростят задачу ручного измерения диаметра трубы.
Давайте разберемся в терминологии
В нашей стране мы используем метрическую систему счисления. Мы измеряем все в метрах, сантиметрах и миллиметрах. Традиционно диаметр стальных труб в нашей стране измеряется в миллиметрах. Но труба имеет два диаметра – внутренний и внешний, а также характеризуется толщиной стенки. Так о каком же диаметре идет речь, когда мы говорим о размерах стальных труб? Это зависит от стандарта, по которому они изготавливаются. В одних случаях это внешний диаметр, в других – внутренний. Вот насколько сложен этот вопрос.

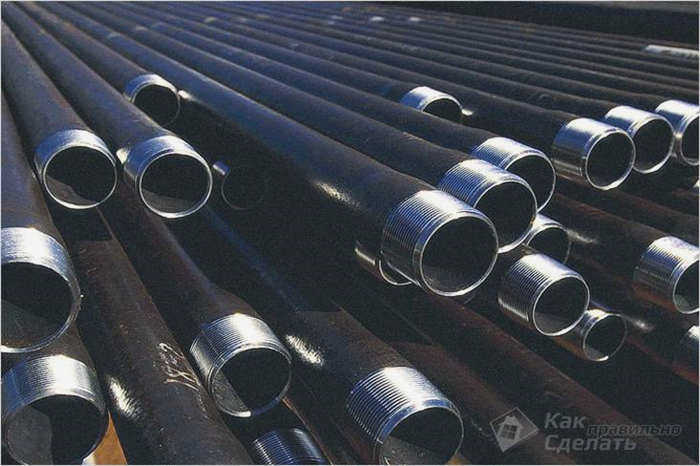

Диаметры стальных труб: какой выбрать
Номинальный и расчетный диаметры
Трубы используются при разном давлении. Более высокое давление требует большей прочности, которая достигается за счет толщины стенки. В то же время внешний диаметр трубы остается постоянным. В противном случае сегменты невозможно соединить и возникнут проблемы с резьбой, фитингами и т.д. Таким образом, внешний диаметр является лишь внешним параметром. Именно поэтому было введено такое понятие, как номинальное отверстие. Вообще говоря, это устаревшее название, и по современным стандартам говорят "номинальный диаметр".
Читайте также: Как пользоваться клеевым пистолетом и для чего его можно использовать
Номинальный диаметр трубы (номинальный диаметр) – это расчетное значение, которое рассчитывается в процессе проектирования. Это значение приблизительно соответствует внутреннему диаметру трубы в миллиметрах. Приблизительно, потому что стенки имеют разную толщину при одинаковом внешнем размере. Это означает, что зазор варьируется. Чтобы как-то примирить все это, был введен номинальный диаметр. Это конкретный перечень значений, определенных ГОСТ 28338-89 и приведенных в таблице. Фактические размеры округляются до ближайшего номинального значения.
Количество стандартных номинальных диаметров для газовых и водопроводных труб и фитингов.
Название этой величины – DN, иногда по-русски – Дн. За этими буквами следует число без метрических знаков: DN30 или DN150. Это означает номинальное отверстие 30 или 150 или номинальный диаметр 30 и 150. Единицы измерения не существует, так как это относительная величина.
