Как отключить поплавок на дренажном насосе

Степень износа оборудования зависит от того, как оно используется. Влияние могут оказывать следующие факторы:

Поплавок насоса – схема подключения в 2 простых шага

Работа насоса подлежит контролю, для чего используются различные устройства, но в данном случае нас интересует, как подключить поплавковый выключатель к насосу. Работа этого устройства предполагает одновременно несколько опций: предотвращение сухого хода, контроль уровня воды и управление насосом. Такая многозадачность позволяет защитить аппарат от нестандартных ситуаций в системе водоснабжения и водоотведения. Такие поплавки обслуживают скважины, колодцы, накопительные резервуары и другие насосные и накопительные емкости. Кроме того, аппарат можно использовать даже в канализационных системах.

Особенности конструкции

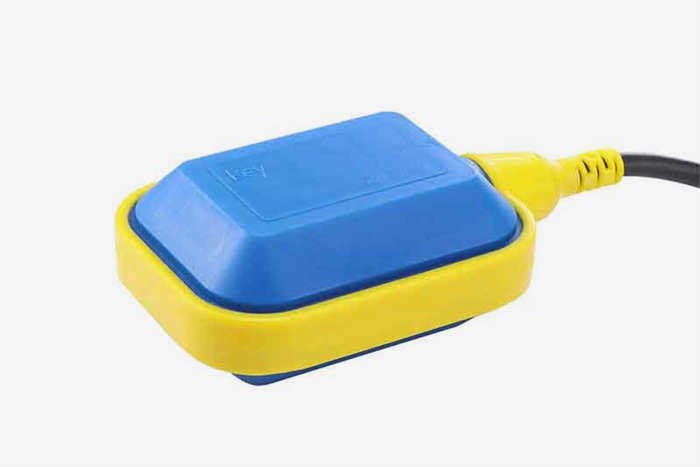

Чтобы понять, как работает поплавковый выключатель, необходимо разобраться в его внутренней конструкции и алгоритмах его работы в целом. В полимерный корпус устройства встроен электрический выключатель и рычажный привод, который перемещает контактные клеммы в положение "вкл/выкл". Для коррекции положения рычажного привода при изменении положения используется стальной шарик. К устройству подключается кабель с тремя проводами, один из которых является общим (нейтральным), а остальные подключаются к системе включения/выключения, т.е. к нормально закрытым и нормально открытым клеммам.

Когда поплавок находится в нижнем положении, синий и черный провода замкнуты, т.е. это открытое положение. Когда поплавок находится в верхнем положении, клеммы, подключенные к коричневому и черному проводам, замыкаются, указывая на то, что бак полон. Еще один важный момент – все схемы подключения поплавковых выключателей предусматривают надежную изоляцию как кабеля, так и всех проводников – обычно из полимеров с различными добавками. Кроме того, кабель механически уплотнен в местах разъемов и имеет специальный компенсатор напряжения изгиба.

Если применять такой эпитет, как надежность, то поплавковый выключатель для насоса, принцип работы которого не меняется в агрессивной среде, попадает под это описание. Дело в том, что механизм устройства заключен в термостойкий корпус, а герметичный кабель, который к нему подключен, защищен термопластичной резиновой изоляцией. Такая "броня" позволяет использовать выключатель в жидкостях, содержащих фекальные и мочевые кислоты (сточные воды), в спиртах и в нефтепродуктах, таких как бензин или дизельное топливо. Устройство поддерживает постоянную плавучесть благодаря отсутствию пор в корпусе – они не загрязняются, и грязь не прилипает к поверхности.

Самостоятельный ремонт насоса

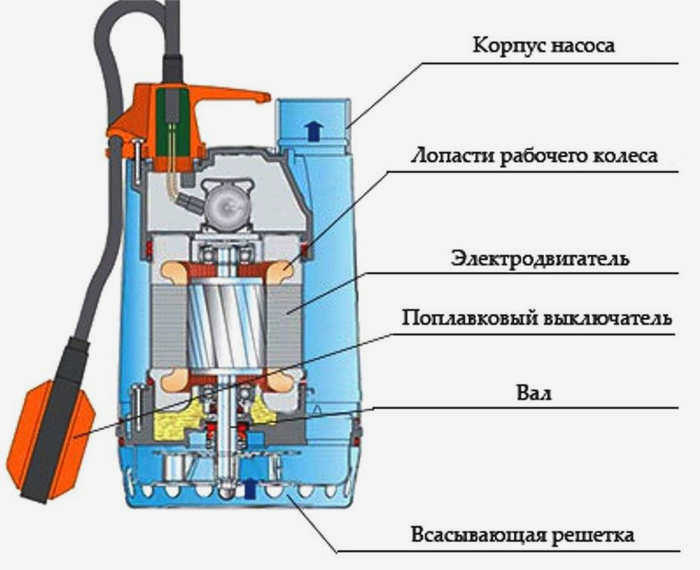

Основным преимуществом дренажных насосов является их простая конструкция.

Они состоят из трех основных конструктивных частей:

• Электродвигатель – вращает вал и лопасти, формирующие напор воды.
• Поплавковый выключатель, предназначенный для автоматического отключения устройства при опустошении скважины.
• Насосный агрегат – состоит из вала со сцепленными между собой рабочими колесами.

Все вышеперечисленные узлы, за исключением поплавка, помещены в прочный металлический или пластиковый корпус. Поплавок может быть встроенным в корпус или выносным. Наиболее распространенными неисправностями насосных установок для обезвоживания являются:

• Перегорание обмотки двигателя. Возможно, из-за длительного бесперебойного использования агрегата или из-за сухого хода.
• Износ механических частей и компонентов.
• Засорение фильтров и полостей насосов крупными механическими фрагментами, песком или илом.

Диагностика

В ситуациях, когда повреждения не столь масштабны, можно самостоятельно отремонтировать осушительный насос. Для этого необходимо провести диагностику, определить неисправность и попытаться ее устранить. Например, заменить изношенную или поврежденную деталь или очистить фильтры не слишком сложно. Также можно выполнить простой ремонт электрооборудования в домашних условиях, например, заменить поврежденный кабель питания или конденсатор.

Однако если сломался корпус устройства, перегорела обмотка электродвигателя или перестал работать клапан – лучше обратиться в специализированную мастерскую или купить новый насос.

Как разобрать дренажный насос

Демонтаж происходит в несколько последовательных этапов:

1. Переверните насос вверх дном фильтрами вверх и аккуратно зажмите корпус в тисках. Снимите сетчатый фильтр, а затем крышку, под которой находится рабочее колесо. В разных моделях она крепится винтами, хомутами или болтами.
2. Открутите гайку, крепящую крыльчатку к валу. Эти гайки имеют левую резьбу, поэтому откручивайте их, поворачивая по часовой стрелке. Снимите ротор и, если он изношен, замените его новым.
3. Если ротор цел, продолжайте разборку до тех пор, пока не будет выявлена причина неисправности. Открутите соединительные винты на корпусе, в результате чего он разделится на две части, соединенные цепочкой цветных проводов. Если их необходимо отсоединить, предварительно сфотографируйте их расположение.
4. Чтобы отделить двигатель от корпуса, по штоку следует слегка постучать молотком, когда он плотно прижат к корпусу. После извлечения двигателя из корпуса проводится диагностика электрической системы насосного агрегата.

Конструкция

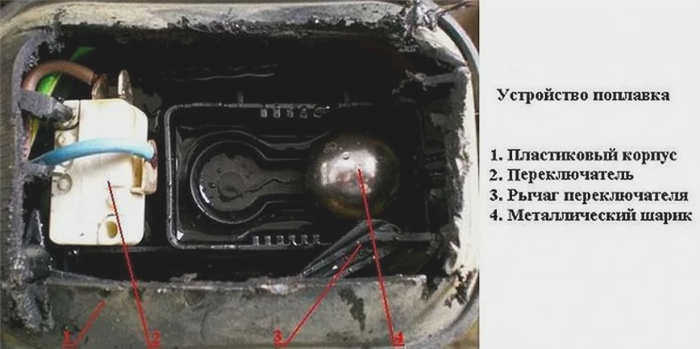

Несмотря на то, что рассматриваемые агрегаты бывают разных типов, их конструкция схожа. Поплавок состоит из следующих компонентов:

• Герметичный пластиковый корпус.
• Выключатель управления насосом.
• Контактный рычаг выключателя.
• Металлический шарик, положение которого влияет на срабатывание механизма.
• Соединительный кабель имеет три провода.

Два из имеющихся проводов предназначены для подачи сигнала путем короткого замыкания или прерывания тока. Третий провод – это нейтральный провод. Обычно он маркируется черным цветом.

Действие поплавка обусловлено тем, что внутри него находится воздух, который заставляет его пытаться всплыть. Находящийся там груз изменяет свое положение, приводя в действие выключатель. Существуют модели с дополнительными опциями управления. Они могут не только остановить насос, когда вся жидкость выкачана, но и включить его при достижении определенного уровня.

Поплавковые выключатели имеют следующие технические характеристики:

• Степень защиты в соответствии с IP 68.
• Питание устройства осуществляется от сети 220 В.
• Активный ток нагрузки составляет 10 ампер.
• Диапазон рабочих температур составляет от 0 до +60 градусов Цельсия.

Необходимая высота заполнения может быть отрегулирована путем изменения длины кабеля. Чем короче кабель, тем раньше срабатывает устройство. Иногда необходимо зафиксировать положение шарика. В этом случае можно использовать магниты.

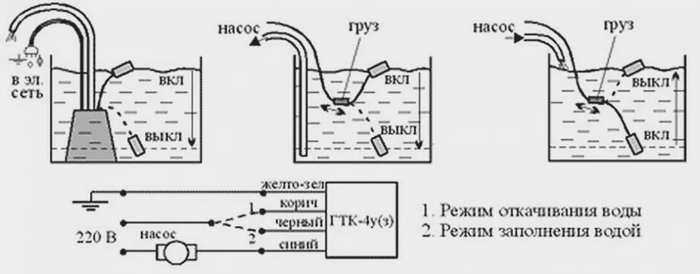

Подключение поплавка к насосу

Для выполнения соединения необходимо отрегулировать длину кабеля, используемого для подключения выключателя. Обычно это определяется методом проб и ошибок. Во время установки убедитесь, что кабель надежно закреплен. Следите за тем, чтобы во время работы кабель не зацепился за посторонние предметы.

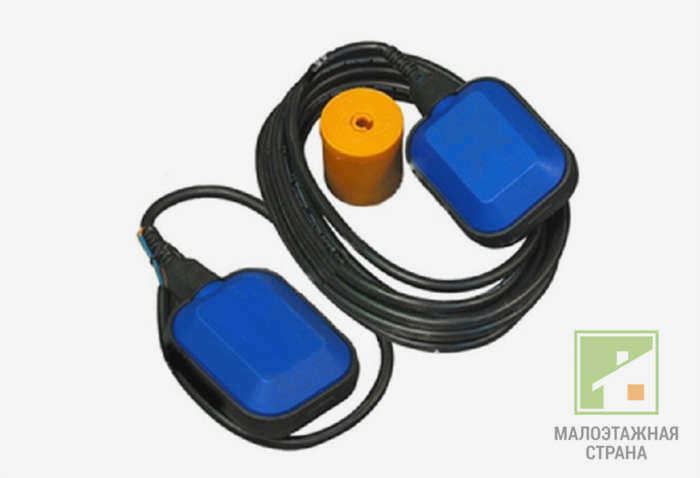

Некоторые насосы могут иметь два выключателя – один для выключения, а другой для включения при достижении водой необходимого уровня. Работа каждого из них должна быть отрегулирована отдельно. В некоторых случаях может использоваться более двух поплавков. Обычно это необходимо в ситуациях, когда требуется контролировать достаточное количество действий.

Для подключения к дренажному насосу следует использовать влагостойкие клеммы, чтобы обеспечить надежное соединение. При выборе выключателя необходимо учитывать потребляемый ток. Он должен быть равен или немного меньше тока, потребляемого насосом.

Как выбрать поплавковый выключатель

Сначала решите, для какой цели вы хотите использовать канализационный насос. Следующий шаг – определение необходимого количества переключателей. Наиболее распространенным является одно- или двухфазное устройство.

При покупке убедитесь, что коробка поплавка полностью герметична, а кабель хорошо изолирован. Эти характеристики важны для обеспечения надежности выключателя. Иногда в комплект входят устройства для отключения питания кабелей поплавка во время работы.

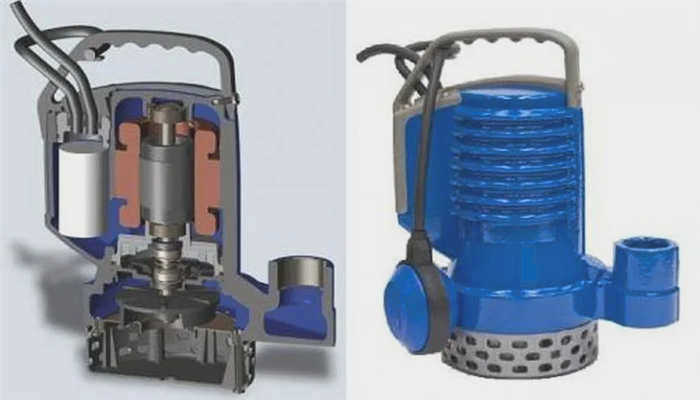

Детали дренажного насоса Источник makipa.ru

Дренажные насосы – виды, конструкция и характеристики, правила выбора, детали ремонта

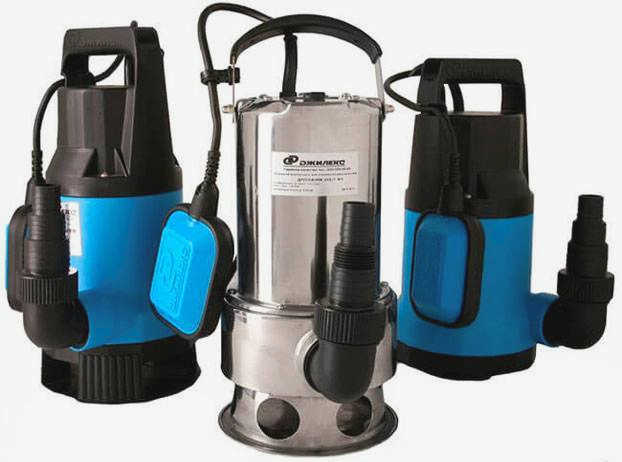

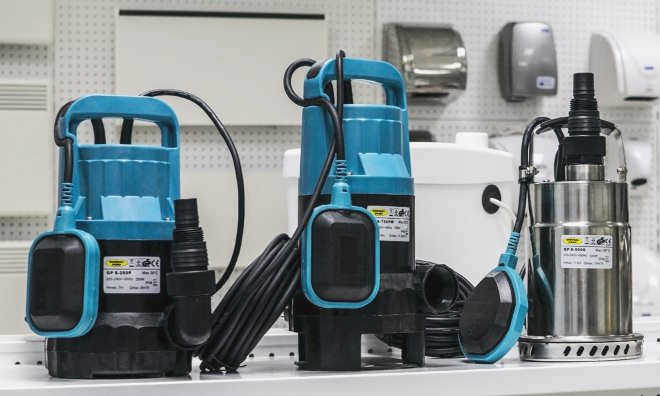

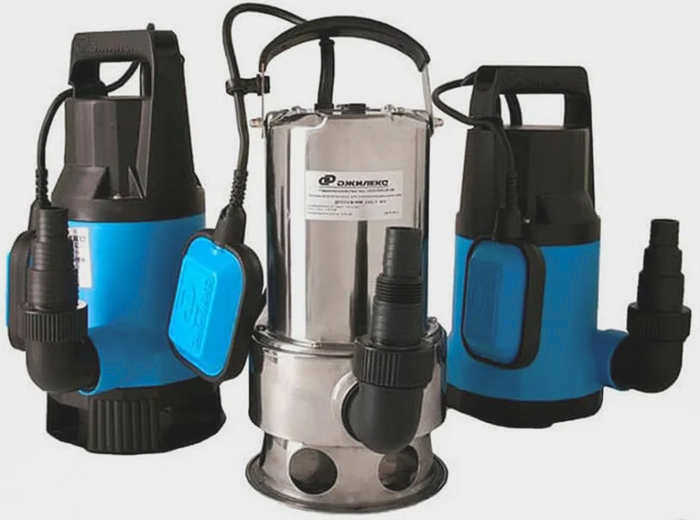

Дренажный насос, предназначенный для перекачки сильно загрязненных жидких сред, сегодня входит в арсенал многих владельцев загородных домов и бунгало. Это компактное, простое в использовании, но эффективное устройство способно решить многие проблемы, связанные с необходимостью откачки загрязненных жидкостей из открытых пространств, колодезных шахт, различных помещений ниже уровня земли (погребов, подвалов и т.д.). Лучшим решением является дренажный насос со встроенным поплавком, работу которого можно легко автоматизировать, что сводит к минимуму риск возникновения аварийных ситуаций.

Название этой категории насосов происходит от слова "дренаж", что означает осушение, откачку грунтовых вод или других загрязненных, неагрессивных жидкостей.
