В чем разница между УЗО и автоматическим выключателем остаточного тока простыми словами: 7 отличий для обычных людей
Электробезопасность собственного дома волнует каждого домовладельца, а техническая терминология защитных модулей настолько запутана, что непосвященный человек может легко ошибиться при их выборе.
Например, названия "автоматический выключатель остаточного тока" и "автоматический выключатель остаточного тока" звучат более или менее одинаково, но между ними существует огромная разница.
В этой статье я подробно объясняю разницу между автоматическим выключателем остаточного тока и автоматическим выключателем простыми словами для начинающего мастера.
Как отличить УЗО, ДРФД и автоматический выключатель: основные принципы
Все три модуля защиты имеют примерно одинаковый внешний вид, размеры и крепление на Din-рейку. Они являются результатом унификации оборудования. Их объединяет то, что они контролируют параметры тока и предназначены для спасения людей и их имущества от его воздействия.
Однако выполняют они разные задачи. Я кратко объясню их в трех пунктах.
Электрический ток в бытовой сети протекает по замкнутому контуру в направлении, заданном человеком, подключающим бытовой прибор к цепям напряжения. При этом совершается полезная работа.
Величина тока зависит от сопротивления, приложенного к напряжению, и должна поддерживаться на номинальном значении, не превышая его выделения в цепи. Если это так, то любое устройство будет работать правильно.
Однако в нашей жизни случается много непредвиденных случайностей, когда кто-то допускает ошибку или изоляция повреждается и ее сопротивление уменьшается. В этом случае ток продолжает течь в обратном направлении или увеличивается до опасного значения, что требует принятия экстренных мер.
Модули защиты выполняют эту задачу в соответствии с собственными алгоритмами.
Принцип работы автоматического выключателя остаточного тока: краткое объяснение
Назначение автоматического выключателя остаточного тока – контролировать направление тока в предназначенной для него цепи. Он отключает напряжение от отключаемого участка, если происходит утечка через поврежденную изоляцию.
Автоматический выключатель остаточного тока устанавливается и подключается в распределительном устройстве жилища.
Проще говоря: если человек случайно коснется потенциала фазы и через его тело потечет электрический ток, автоматический выключатель остаточного тока должен как можно быстрее предотвратить возникновение аварийной ситуации и спасти пострадавшего.

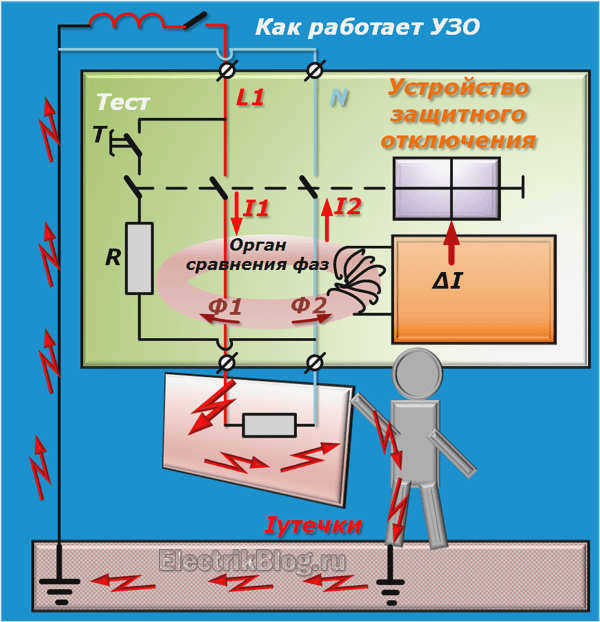

Для этого он включает в себя орган сравнения фаз – дифференциальный трансформатор. Оно постоянно контролирует векторы тока, протекающего по входящему фазному проводу и выходящему нейтральному проводу.
Технические различия между УЗО и устройствами остаточного тока
В распределительных устройствах устанавливаются различные типы автоматических выключателей остаточного тока. Они могут иметь схожий внешний вид, но каждый из них реагирует на различные аномалии, которые могут возникнуть в электрической системе дома. Давайте подробнее рассмотрим работу каждого из этих устройств.
УЗО
УЗО – это автоматический выключатель остаточного тока. Рабочим элементом здесь является дифференциальный трансформатор. Он используется для контроля протекания тока во входящем фазном и исходящем нулевом проводнике. Если векторы утечки изменяются выше заданного значения, питание обслуживаемой линии отключается.
Исходя из принципа действия, автоматический выключатель иначе называют автоматическим выключателем остаточного тока. Дифференциальные токи, на которые реагирует устройство, могут возникнуть при повреждении изоляционной оболочки кабеля. Если человек прикоснется к поврежденному участку, его ударит током. Автоматический выключатель УЗО предотвращает негативные последствия в такой ситуации. Они возникают, когда утечка тока превышает 30 мА, поэтому предохранители устанавливаются с пороговыми значениями от 10 до 30 мА.
Существуют модели с гораздо более высокими порогами. Иначе их называют противопожарными устройствами. Идея заключается в том, что при нарушении изоляции сопротивление падает, и сердечник нагревается из-за чрезмерного тока, протекающего в окружающую среду через близлежащие предметы. Последние часто становятся источником воспламенения.
Автоматические выключатели остаточного тока, в отличие от автоматических выключателей утечки на землю, ограничены в своей функции контролем тока утечки. В случае короткого замыкания или перегрузки автоматический выключатель не срабатывает. Напротив, он может выйти из строя ("перегореть"). Для предотвращения этого он используется в сочетании с "обычным" автоматическим выключателем. Автоматических выключателей может быть один или несколько. Установка УЗО на каждой линии в доме облегчит определение того, на каком кабеле (ответвлении цепи) произошло повреждение изоляции.
Как визуально отличить УЗО от GFCI?

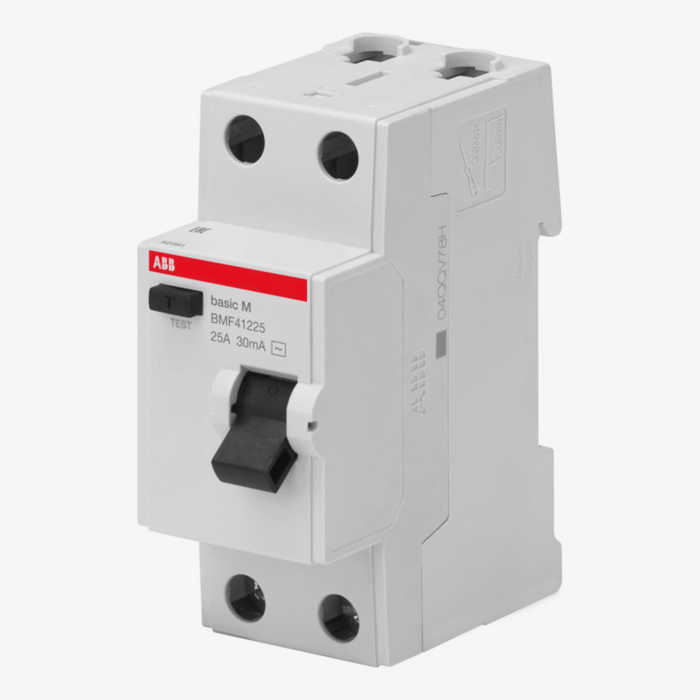

УЗО для однофазных электросетей широко распространены в частных домах. На первый взгляд, УЗО и прерыватель цепи замыкания на землю ничем не отличаются, так как выполнены практически одинаково. Они занимают одинаковое место на DIN-рейке не менее двух модулей, корпуса идентичны, есть рычажный переключатель, тестовая кнопка. Однако на этом сходство заканчивается.
Электрическая схема

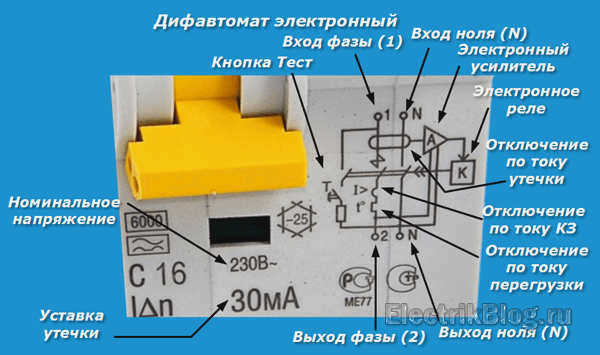

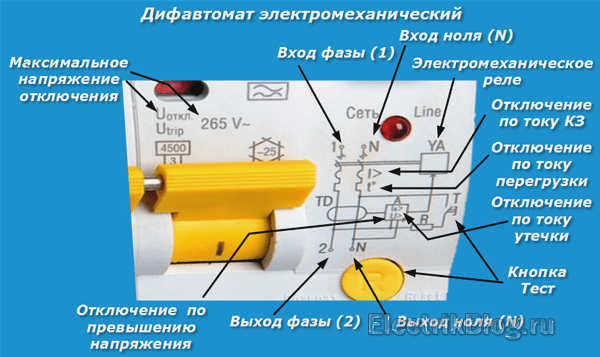

Схема подключения – это простой способ отличить DIF от УЗО. Она напечатана на лицевой поверхности пластикового корпуса специальными чернилами. Помимо прочего, он показывает наличие дифференциального трансформатора и отключающих устройств. Символом первого является овал (эллипс). Электромагнитный расцепитель изображается в виде синусоиды (I), а тепловой расцепитель – в виде прямоугольника (t o ).
Технически, автоматический выключатель остаточного тока имеет три кнопки отключения. В случае автоматического выключателя остаточного тока имеется четвертая клавиша. Это фазный провод, ведущий к трансформатору.
Его обозначение – .

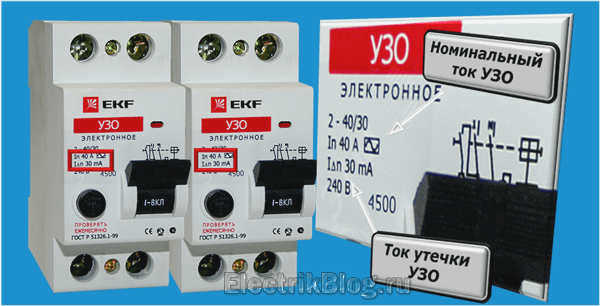

Второе отличие между УЗО и автоматическим выключателем утечки на землю – это маркировка на корпусе. Название устройств защиты от отключения начинается с VD – устройство остаточного тока. УЗО имеют автоматический выключатель остаточного тока (АЗОТ). Второе отличие – номинал. Автоматический выключатель остаточного тока имеет предельный ток, при котором он не сработает. Например, 10А, 16А, 32А. В случае автоматического выключателя остаточного тока перед цифровым идентификатором указывается буква – это дифференциальный ток для отключения выключателя. В частности:
Описание видео
В видео объясняется, как правильно выбрать автоматический выключатель:
См. также:
Справочник компаний, специализирующихся на электромонтажных работах любой сложности

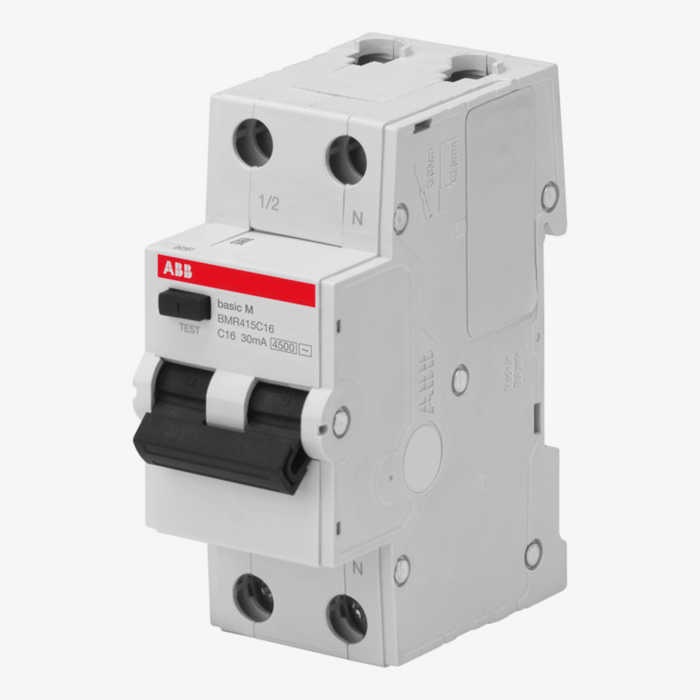

Автоматический выключатель

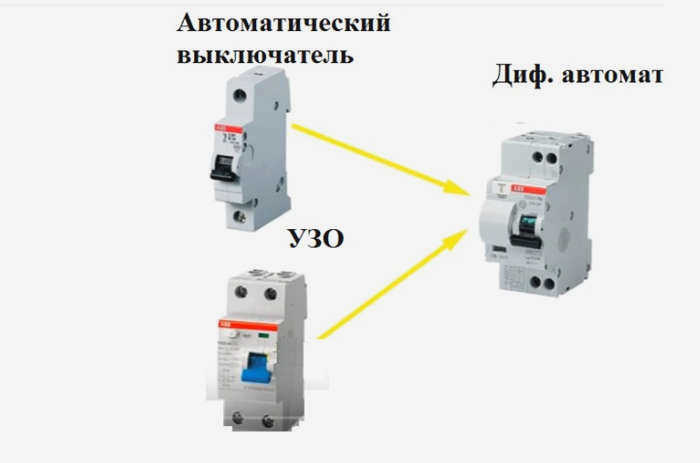

Такое устройство технически сочетает в себе защитный аппарат и автоматический выключатель – это главная особенность, отличающая автоматический выключатель остаточного тока от УЗО.

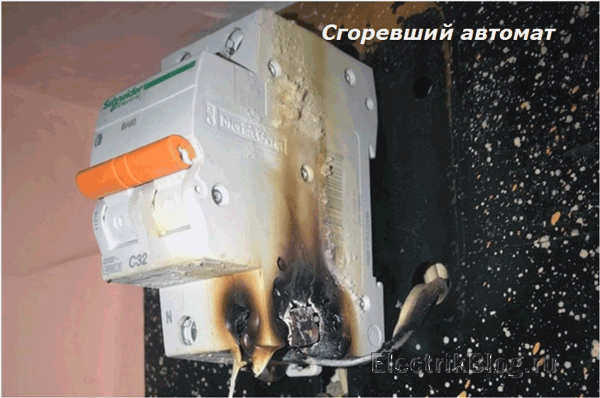

Здесь функциональность расширена за счет чувствительности к перегрузкам на обслуживаемой линии, коротким замыканиям. Первое из этих явлений возникает, когда к цепи подключается оборудование, мощность которого превышает мощность выбранного защитного устройства. Второе явление – результат уменьшения сопротивления на линии, что вызывает увеличение тока.
Рассмотрим конструкцию автоматического выключателя, чтобы понять дополнительную функцию дифференциального устройства. Он предназначен для выполнения трех задач:
- Переключение цепи на определенном участке электросети;
- Защита линии от чрезмерного протекания тока;
- Отключение протекания тока в случае короткого замыкания.

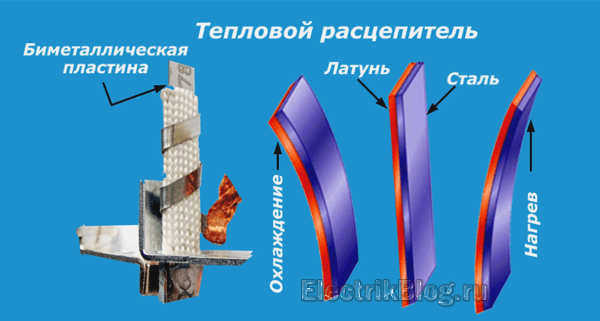

Таким образом, обеспечивается одновременная защита и управление обслуживаемой линией. В многомодульном автоматическом выключателе одним из основных компонентов является тепловой расцепитель. Это биметаллическая пластина, которая деформируется при нагреве до определенного значения. Изгиб спирали активирует механизм отключения.

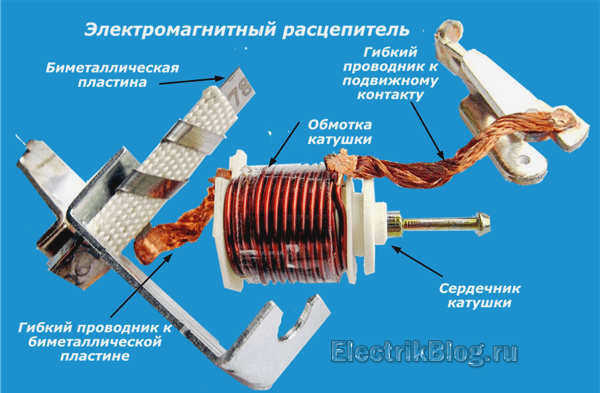

Второй вариант пускового устройства – электромагнитный пускатель. Это катушка с пружинным сердечником (соленоид). В этом случае управляемая цепь размыкается магнитным потоком. Он индуцируется в катушке в случае короткого замыкания и воздействует на сердечник (перемещается). Технически, ток течет по гибким проводам от входного кабеля сначала к катушке, затем к тепловому триггеру и далее через клемму к линии к устройству.
Сравнительные характеристики
Давайте разберемся, что выбрать для частного дома: УЗО или автоматический выключатель остаточного тока. Здесь необходимо учесть несколько важных моментов. Это конструктивные особенности, функциональность, ремонт и монтаж, диагностика и стоимость.
Конструкция
В вводном щитке устанавливается несколько отдельных линий для обслуживания дома и дополнительных построек: освещения, розеток, силового оборудования, сауны, мастерской и т.д.
Каждая линия должна быть защищена от всех трех причин возникновения аварийных ситуаций. Решением является установка автоматического выключателя остаточного тока в группе с автоматическими выключателями или дифференциальным устройством.
Большинство автоматических выключателей остаточного тока выпускаются в двухмодульном исполнении. Это означает, что на DIN-рейке будет занято минимум 17,5*3=52,5 мм или три места. Однофазные автоматические выключатели занимают два места.

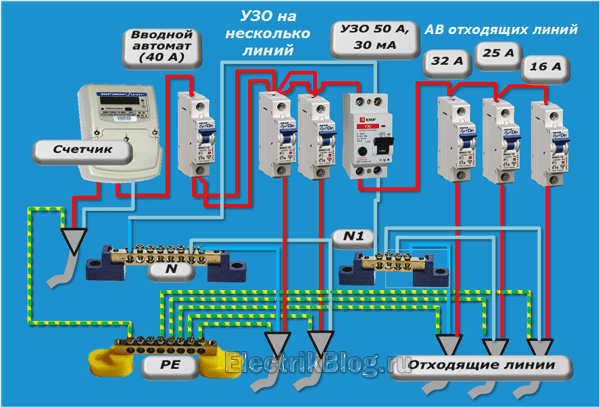

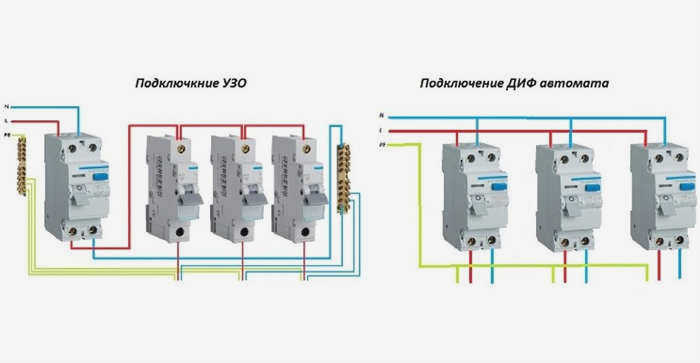

Учитывая размеры пусковой панели, можно найти три различных решения. С одной стороны, несколько автоматических выключателей могут быть подключены к одному УЗО; с другой стороны, дифференциальное устройство требует меньше места. Третий вариант – одномодульные автоматические выключатели.
Функциональные возможности
Автоматический выключатель остаточного тока защищает линию от трех явлений, в то время как автоматический выключатель замыкания на землю защищает только от утечки тока (именно поэтому необходимо устанавливать автоматический выключатель). Если рассматривать бюджетные версии устройств, то в случае с автоматическим выключателем остаточного тока проще выявить проблему в сети. Однако и здесь производители нашли решение. Устройства остаточного тока оснащены специальными индикаторами причины отключения.
Визуальное различие

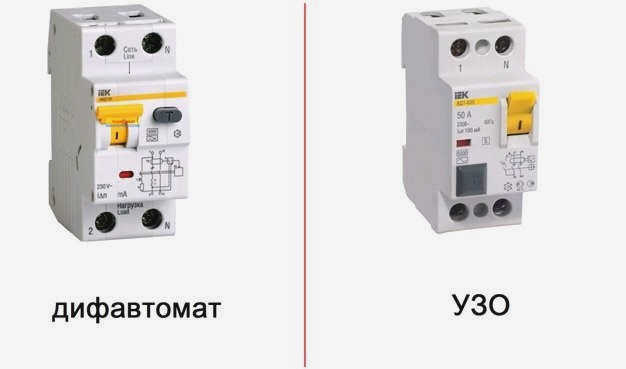

Определить, какое устройство перед вами – автоматический выключатель остаточного тока или автоматический выключатель – довольно просто даже визуально. Несмотря на внешнее сходство (рычаг выключателя, наличие кнопки "Тест", одинаковый корпус со схемой, цифрами и буквами), достаточно присмотреться, чтобы увидеть, что символы на этих устройствах разные. Еще проще определить, имеете ли вы дело с автоматическим выключателем остаточного тока или автоматическим выключателем замыкания на землю, по расположению кнопки "Тест" и выключателя. У автоматического выключателя остаточного тока рычаг находится слева, а кнопка – справа, в то время как у автоматического выключателя замыкания на землю положение рычага противоположное.

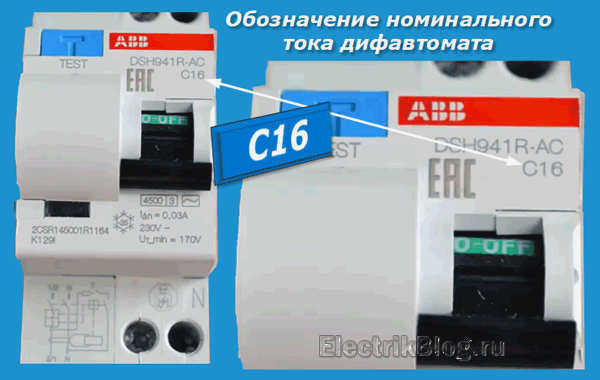

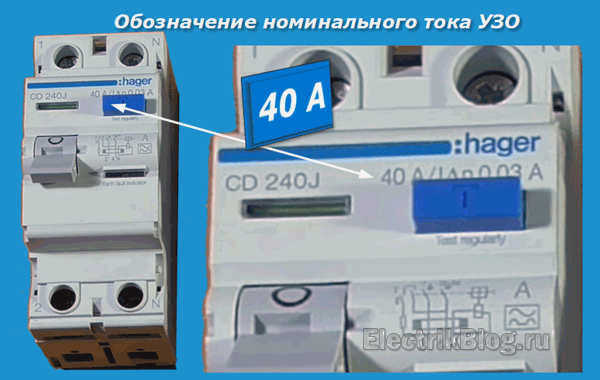

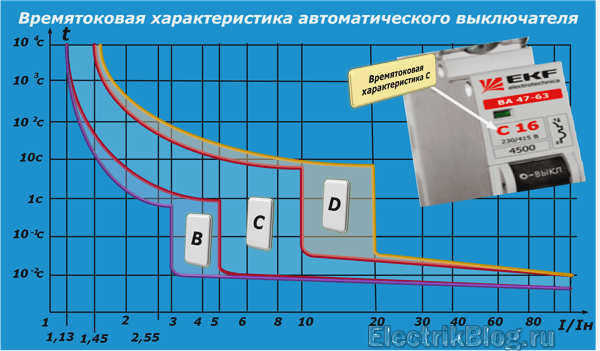

На поверхности автоматического выключателя УЗО номинальный ток обозначается только цифрами. Латинская буква (B, C, D) на лицевой стороне является неотъемлемой чертой автоматических выключателей УЗО. Автоматические выключатели УЗО имеют маркировку "25A" на внешнем корпусе. Это означает, что номинальный ток в цепи, к которой подключено это устройство, не должен превышать 25 А. УЗО маркируется буквой 'C16'. Эта буква указывает на характеристики встроенных автоматических выключателей.
Различия в электрических схемах

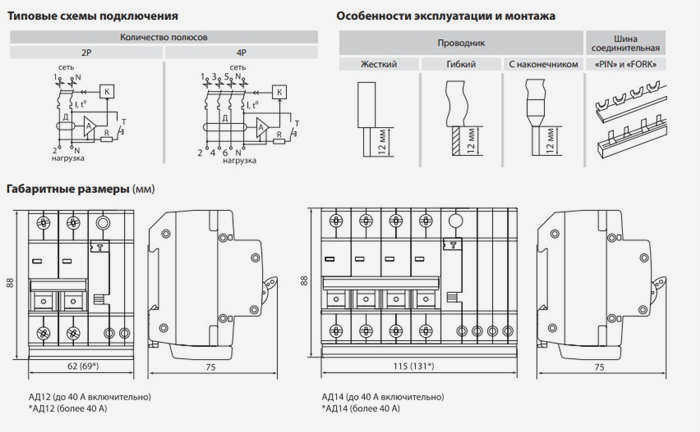

На многих устройствах напечатана схема подключения. Если вы посмотрите на УЗО или автоматический выключатель, вы заметите, что электрические схемы похожи, но не идентичны. На схеме высоковольтного выключателя есть овал – это символ дифференциального трансформатора, который является основной частью устройства. Он отвечает за обнаружение тока утечки. К характерным символам на схеме АВР относятся символы отключающих устройств – катушки и биметаллической пластины, которые обеспечивают срабатывание выключателя в случае возникновения токов короткого замыкания или перегрузок.
Эти устройства обычно обозначаются на русском языке как УЗО или УЗОТ. В настоящее время УЗО правильно называть автоматическими выключателями остаточного тока (АВДТ). Автоматический выключатель остаточного тока также называется автоматическим выключателем остаточного тока (RCCB).
Автоматические выключатели остаточного тока и автоматические выключатели остаточного тока различаются по цене. Это особенно актуально для импортной продукции. Автоматический выключатель с нормальной утечкой тока на землю стоит несколько дешевле, чем УЗО с автоматическим выключателем с нормальной утечкой тока на землю.
Положительным аспектом УЗО является простота монтажа: для электрика важно закрутить меньшее количество винтов в тесной монтажной коробке. С другой стороны, это повышает надежность цепи: чем меньше соединений, тем лучше. Однако если устройство выходит из строя, его необходимо заменить.
В случае с автоматическим выключателем остаточного тока в паре с автоматическим выключателем процесс ремонта выглядит дешевле: заменяется один или другой компонент. Это необходимо учитывать при проектировании сети, принимая во внимание риск определенных негативных событий и их возможную частоту.
Качество импортного оборудования выше. Отечественные устройства также достаточно хороши, но уступают по таким важным характеристикам, как время отклика, более низкая надежность механических частей и элементарное качество корпусов.
По эксплуатационной надежности эти два устройства не уступают друг другу.
Где купить?
При покупке подходящего охранного устройства возникает множество вопросов. Что выбрать для квартиры, стиральной машины, отдельного дома или бойлера?
Универсального ответа на эти вопросы не существует. Для того чтобы вы всегда могли выбрать подходящий прибор для правильного применения, необходимо правильно установить корпус.
В электросети
Как только электричество подведено к квартире или дому, можно устанавливать любой электроприбор, но есть ряд нюансов.
ADVT экономит место в распределительном устройстве и обеспечивает защиту как от короткого замыкания, так и от перегрева и утечки тока. Поэтому вместо автоматического выключателя можно использовать устройство защитного отключения (УЗО).
Однако автоматический выключатель должен быть установлен до УЗО, так как он не защищен от коротких замыканий и токов, превышающих его номинал.
Поэтому на входе в дом можно установить комбинацию УЗО + предохранительный выключатель или автоматический выключатель остаточного тока.
Автоматический выключатель остаточного тока также может быть установлен на группу автоматических выключателей вместо УЗО, с учетом номинального тока.
Как УЗО, так и автоматические выключатели GFCB могут быть установлены без заземления.
Для стиральных машин
Оба автоматических выключателя подходят для стиральных машин, так как обеспечивают одинаковую степень защиты от тока утечки. Самое главное при установке автоматического выключателя остаточного тока – добавить автоматический выключатель перед автоматическим выключателем.
Соответствующий номинал для электроприбора выбирается исходя из мощности стиральной машины, а также типа проводки.

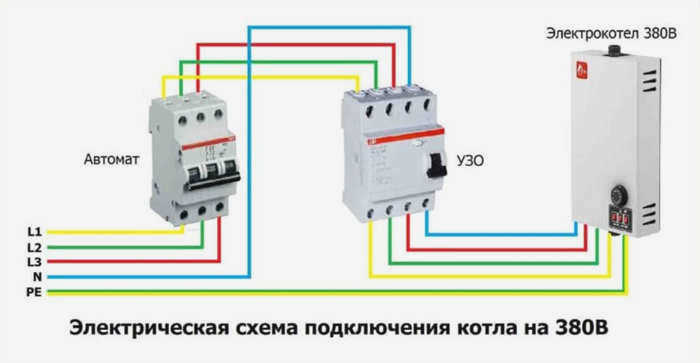

Для бойлера
Использование автоматического выключателя остаточного тока для бойлера строго не регламентировано. Однако, как правило, в инструкции производителя котла указывается, что такой предохранитель должен быть установлен.
Электромонтаж и подключение блока предохранителей и другого оборудования должен выполнять квалифицированный электрик.
Если по каким-то причинам нет возможности вызвать специалиста, необходимо строго соблюдать основные правила:
- Входной провод всегда должен быть подключен к верхним контактам прибора, а выходной – к нижним.
- Нейтральные провода подключаются к клемме с маркировкой "N".
- Фазные провода подключаются к клеммам, обозначенным цифрой или буквой "L". Обязательно ознакомьтесь с электрической схемой.
Запрещается подключать нули за автоматическим выключателем! Каждое УЗО имеет свою "собственную" нейтральную точку.
