Если очистка на месте не помогла, необходимо снять сопло, очистить и промыть его. После просушки установить на место.
Как подключить газовый баллон к газовой варочной панели: правила и инструкция по подключению
Баллонный газ позволяет серьезно экономить при приготовлении пищи в загородном доме. Однако следует признать, что голубое топливо является источником серьезной опасности. Малейшая трещина в соединительной трубе или малейшая неисправность варочной панели – и пожар неизбежен.
В этой статье мы подробно расскажем, как безупречно и правильно подключить газовый баллон к газовой варочной панели. Мы также объясним принципы безопасного обращения во время установки и использования. Наши советы и рекомендации помогут вам избежать ошибок при подключении газа пропан-бутан.
Можете ли вы подключить его самостоятельно?
Почти все специалисты по установке газовых систем согласны с тем, что вы должны подключить баллон с пропаном к газовой плите, заплатив им за вызов. Однако это подключение можно выполнить и своими руками без особых затрат.
В этом нет ничего принципиально сложного. Подключение газовой плиты к баллону заключается в выборе места для баллона и подведении от него выхода в виде трубы или гибкого шланга к плите.
Подключите ли вы баллон к варочной панели самостоятельно или вызовите специалиста по монтажу газового оборудования – по закону вся ответственность за безопасную эксплуатацию газовых приборов лежит исключительно на владельце или арендаторе помещения.
Достаточно знать, как пользоваться гаечным ключом. Кроме того, следует внимательно прочитать и полностью соблюдать правила пожарной безопасности для газовых приборов.

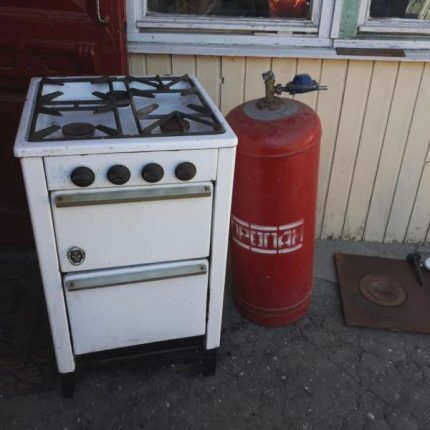

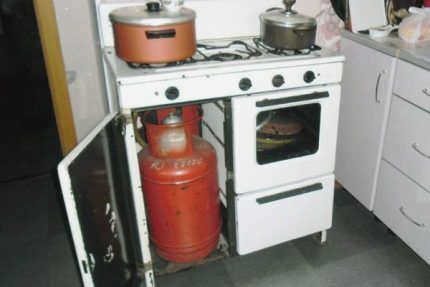

Бытовой баллон с пропаном может быть установлен как внутри, так и снаружи жилища. Однако противопожарные нормы рекомендуют, чтобы место хранения находилось снаружи, а не на кухне или в подсобном помещении коттеджа. Если баллон находится снаружи, необходимо проложить более длинную трубу или шланг, но при этом меньше риск пожара и/или взрыва.
Назначение и конструкция форсунок
Из трех систем, имеющихся в газовой плите, газовая система – состоящая из запорной арматуры, трубопроводов, конфорок и горелок – является основной. Более подробно о конструкции плиты мы писали в этой брошюре.
Независимо от модели плиты, компоненты одинаковы и вместе транспортируют газ, подаваемый в плиту, смешивают его с воздухом (для насыщения кислородом) и подают в отверстия для подачи пламени. На пути газа запорный клапан и сопло горелки, иначе называемое соплом или распределителем пламени, отвечают за его дозировку и давление.
Принцип работы и конструкция форсунки
Газ, подаваемый на горелку газовой плиты (прибора, в котором образуется газовоздушная смесь), может быть разных видов – природный газ (метан) или сжиженный газ (баллонный пропан).
Для обеспечения эффективной и стабильной работы газовой варочной панели смешивание газа и его подача к рассекателю пламени горелки должны происходить равномерно, с определенной скоростью. Для этого сопло горелки является важной частью конструкции газовой горелки.
Для того чтобы горелка не выделяла вредные для людей или горящей посуды продукты сгорания, горелки газовых плит должны быть оснащены соплами, соответствующими типу газа. Слева – пламя, когда сопло соответствует типу используемого газа, слева – сопло не соответствует типу используемого газа.
Рассмотрим подробнее, что представляют собой форсунки на бытовой газовой плите. Это часть горелки, предназначенная для того, чтобы газ поступал в горелку под нужным давлением и в нужном объеме. Для этого в сопле делается калиброванное отверстие, которое определяет параметры потока газа, соответствующие условиям, заданным производителем.
Эти условия соответствуют оптимальной производительности газовой варочной панели, определяемой максимальным полным сгоранием потребляемого газа, указанным производителем в технических характеристиках прибора.
Распространенные неисправности форсунок
Как правило, сопла имеют длительный срок службы. Их следует заменять в следующих случаях при переходе на другой тип газа или в случае производственного дефекта. Чаще всего их необходимо очищать от сажи и засоров.
Засорение форсунок сопровождается следующими симптомами:
- Варочная панель дымит, при этом над рассекателем пламени вместо сплошного синего пламени появляется красновато-желтое пламя;
- Одна из конфорок не зажигается;
- Горелка горит плохо и иногда гаснет;
- При отпускании кнопки (ручки), активирующей запальник, пламя духовки гаснет или не зажигается вовсе – это происходит, когда из-за недостаточной подачи газа выделяемого тепла недостаточно для нагрева температурного датчика, и подача топлива автоматически прекращается системой газ-контроля.
Одно сопло следует заменить, если горелка горит настолько интенсивно, что пламя отделяется от рассекателя пламени. Это происходит в случае производственного дефекта. Если пострадали все горелки, следует проверить регулятор давления.
Для работы с форсунками вам понадобится несколько инструментов: набор гаечных и накидных ключей, крестовая отвертка, тонкая игла (ее лучше насадить на конец карандаша), проволока или леска. Для очистки также пригодится мыльная вода или другое жидкое моющее средство, используемое для мытья посуды. Не используйте абразивные материалы!
Обычно требуется гаечный ключ:
- для старых форсунок – 8 мм (7 мм для сжиженного газа);
- для гаек горелки – 14 мм;
- для конца трубы печи – 17 мм.
Однако, поскольку конструкции варочных панелей различаются, могут потребоваться и другие гаечные ключи. Поэтому рекомендуется иметь полный набор.
Подключение варочной панели к газовому баллону
Для выполнения этой операции накрутите приобретенный ранее гибкий газовый шланг на разъем газовой варочной панели и закрепите его винтовым хомутом.

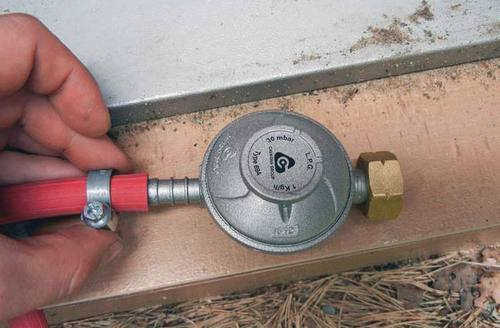

Подсоедините другой конец шланга к регулятору давления и также закрепите его винтовым хомутом, затем подсоедините регулятор давления непосредственно к баллону сжиженного газа с помощью паронитовых уплотнений. Крепление осуществляется с помощью гаечного ключа, регулятор должен быть расположен горизонтально – важно!
Если все сделано правильно, утечек газа быть не должно, но лучше проверить это самостоятельно. Самый простой способ сделать это – нанести мыльный раствор на соединения. Если утечка есть, ее легко обнаружить по надувшимся мыльным пузырям. В этом случае замените уплотнения, затяните хомуты и, если шланг поврежден, замените его.
Меры предосторожности при использовании плиты с баллонным газом
Газовые приборы всегда являются источником потенциальной опасности. Поэтому необходимо соблюдать несколько простых, но важных правил:
- Газовая плита должна быть установлена в хорошо проветриваемом помещении;

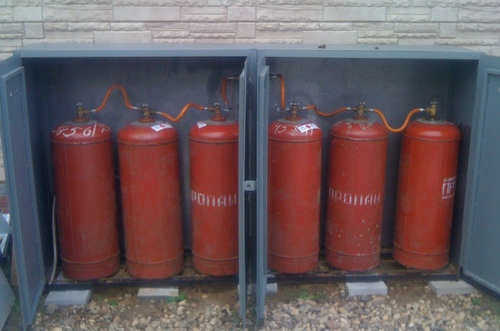

- Баллон со сжиженным газом следует размещать на улице в специальном металлическом ящике;
- Если в помещении появился запах, немедленно проветрите его и выключите все электроприборы;
- Все соединения, шланг и регулятор должны быть легко доступны для осмотра.
Подключение баллона
Прикрутите разъем к входу газовой варочной панели, используя прокладку, специальный герметик или ленту ФУМ, в зависимости от используемого разъема. Наденьте газовый шланг на выходной штуцер и закрепите его хомутами.
Подсоедините регулятор давления газа к газовому баллону, не забудьте установить прокладку.
[alert type="error"] Примечание: вентиль газового баллона должен быть закрыт, а регулятор давления должен быть установлен на газовом баллоне горизонтально! [alert]
Разъем регулятора давления газа и выход соединяются газовым шлангом, который должен быть плотно закреплен кабельными стяжками. Для обеспечения герметичности резьбовых соединений необходимо использовать герметик или прокладку.
Проверка утечки газа
После установки откройте вентиль баллона и с помощью мыльного раствора проверьте герметичность всех соединений. Если обнаружены утечки, замените прокладки на регуляторе давления или дополнительно затяните хомуты.
Одновременно зажгите все конфорки на газовой плите и духовке и отрегулируйте регулятор на регуляторе давления так, чтобы все конфорки горели равномерно. Если все сделано правильно, конфорки будут гореть сильно и равномерно, без гудения. Газ должен воспламеняться без треска и не гаснуть при установке минимального уровня пламени. Пламя, когда соотношение пропан-бутановой смеси и воздуха оптимально, имеет голубой оттенок, без желтых язычков.
Как чистить форсунки?
Рекомендуется периодически чистить или заменять форсунки – это неотъемлемая часть технического обслуживания, которое должно проводиться не реже одного раза в год. Несвоевременная очистка приводит к ухудшению горения пламени: желтая окраска, дым, снижение теплового индекса и другие нежелательные эффекты. Для очистки форсунок вам понадобится следующее:
- чистящие средства: уксус, пищевая сода или моющее средство;
- старая зубная щетка;
- тонкая игла.
Чистка проводится следующим образом:
- область, где находится насадка, очищается от сажи, жира, налета и других инородных веществ;
- разбирают насадку – ее можно открутить с помощью насадки соответствующего диаметра и удлинителя (насадка может находиться глубоко в корпусе, что затрудняет ее откручивание обычным гаечным ключом);
- замочите очищаемый предмет на некоторое время в растворе соды, уксуса или моющего средства (в зависимости от степени загрязнения);
- Очистите внешнюю поверхность зубной щеткой и используйте кухонное моющее средство;
- Прочистите внутреннее отверстие тонкой иглой; в некоторых случаях эффективна продувка компрессором или насосом (достаточно автомобильного мешка).
После очистки насадка должна хорошо высохнуть. После высыхания она должна быть видна через отверстие и очищена от мусора. Установите насадку в порядке, обратном снятию. Если под фитингом была прокладка, замените ее на новую.
Процедура замены
Для успешной замены необходимо провести подготовительное исследование. Оно включает в себя определение
- какой тип топлива поддерживается установленными форсунками;
- каковы характеристики альтернативных форсунок для данной модели варочной панели
- какой тип топлива подается в газовую систему.
Важно: перед установкой новых компонентов необходимо перекрыть подачу газа и открыть все конфорки, чтобы выпустить из системы остатки топлива.
