Обратите внимание, что данная формула подходит для стандартной квартиры с высотой потолка 2,7 метра, если ваши потолки намного выше – рекомендуем удвоить количество необходимых секций!
Регулировка радиаторов в квартире
Выбор режима отопления в доме или квартире часто не зависит от жильцов – если радиаторы были установлены подрядчиком, они питаются от общего источника тепла и не имеют никаких регуляторов. Однако подача тепла в жилые дома часто происходит в странном режиме, что вынуждает домовладельцев заменять радиаторы, устанавливать на них регуляторы и организовывать дополнительные отопительные контуры. В этой статье мы рассмотрим, что значит регулировать радиаторы в квартире и как правильно это делать.

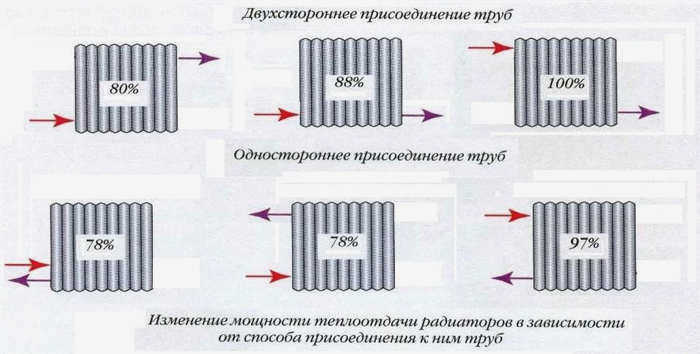

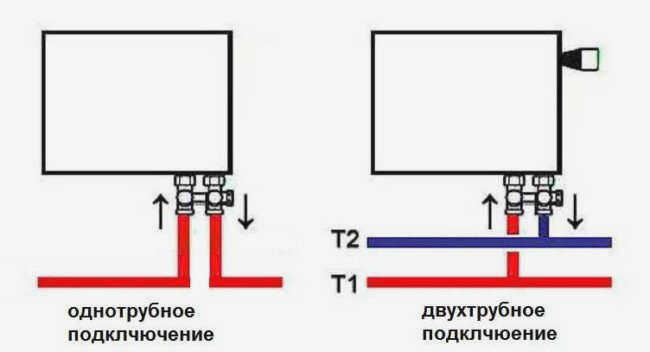

При попытке отрегулировать отопление в многоквартирном доме в первую очередь необходимо проверить, как подключены радиаторы, их эффективность и состояние. Различают односторонние и двусторонние трубные соединения. Из рисунка видно, что при одностороннем подключении подающая и отводящая трубы находятся с одной стороны радиатора, а при двустороннем – с другой. Эффективность теплоотдачи зависит от того, где расположены подающая и обратная трубы. Это связано с более высокой плотностью холодной жидкости (при разнице в 2…10 градусов разница небольшая, но существенная) и ее более высоким удельным весом. Таким образом, остывшая охлаждающая жидкость автоматически опускается в нижнюю часть радиатора. Если нагретая жидкость подается снизу, то ей трудно протолкнуть холодную жидкость в верхнюю часть радиатора. В результате эффективность отопления снижается.
По этой причине наиболее разумным вариантом для "сквозных" радиаторов является подключение подающей трубы к верхней части радиатора, а обратной – к нижней с противоположной стороны. Радиатор замыкает рабочую "цепь" (т.е. ряд радиаторов, соединенных параллельно) могут быть подключены сверху вниз с одной стороны.
Если радиаторы слишком горячие
Далее возникает вопрос, как отрегулировать радиаторы в квартире. Пользователь не может изменить температуру в сети, остается только уменьшить расход теплоносителя в отопительном оборудовании. Для этого используются специальные ручные или автоматические устройства.

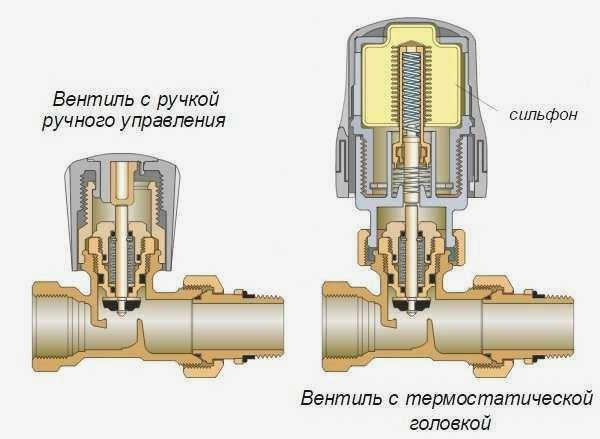

Вентиль с ручным управлением – самый простой и давно известный метод. Уменьшая доступное сечение трубы с помощью штока, мы уменьшаем поток нагретой жидкости в отопительный прибор и тем самым снижаем его тепловую мощность. Однако важно убедиться, что такое "регулирование тепла" не окажется невыгодным предприятием: когда все радиаторы подключены параллельно, уменьшение расхода в первом из них автоматически охлаждает остальные. Поэтому, если первый радиатор в цепочке находится в спальне и он слишком горячий, вы можете уменьшить его нагрев. Но тогда последний радиатор – например, на кухне – будет почти холодным, и комната окажется недогретой.

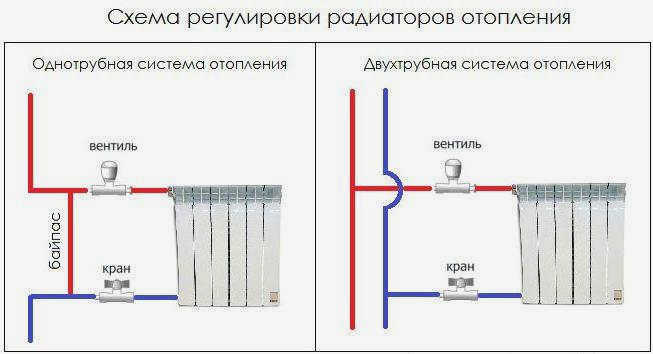

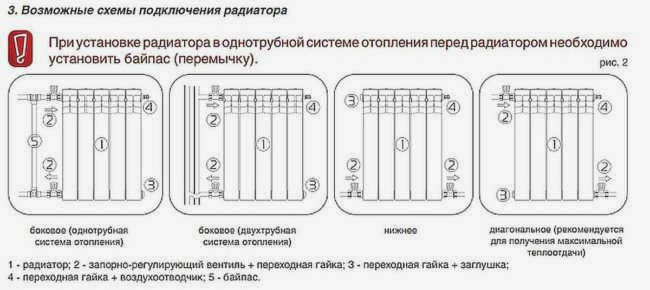

Важно: Если в квартире слишком жарко, а система отопления однотрубная – регулировку можно проводить только при наличии байпасов (перемычек). Иначе, "испортив" краны в квартире, вы можете нарваться на неприятности с соседями, живущими "дальше по стояку", или с коммунальщиками. При двухтрубной системе таких проблем не возникает.

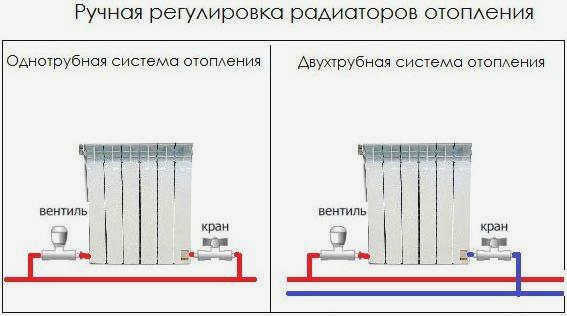

Для регулирования радиаторов установите вентиль и шаровой кран на подающей и обратной трубе соответственно или термостат на радиаторе.
Регулирование отопительных приборов в зависимости от типа системы отопления
Перед регулировкой отопления в квартире необходимо определить тип используемой системы отопления.
Индивидуальное отопление
В этом случае регулировать радиаторы гораздо проще, так как в большинстве случаев система питается от мощного котла, также имеет циркуляционный насос, а каждый радиатор оснащен трехходовым клапаном.
Важно спроектировать и собрать индивидуальную систему отопления так, чтобы в контуре было как можно меньше перегибов. Таким образом, снижаются потери тепла, а давление теплоносителя остается неизменным.
Клапаны на радиаторах позволяют рационально использовать тепло, уменьшая подачу воды в радиатор или полностью перекрывая ее.
Центральное отопление
Совет: Используйте наши строительные калькуляторы онлайн для быстрого и точного расчета строительных материалов или конструкций.
В системе центрального отопления вопрос о регулировании радиатора в квартире решается в зависимости от расположения труб:
- В двухтрубной системе устанавливаются два стояка, которые подают теплоноситель к радиатору и возвращают его в радиатор. Подача горячей воды в радиатор регулируется отдельным клапаном и ручным или автоматическим термостатом, который устанавливается на каждом радиаторе.
- Принцип однотрубной системы заключается в подаче теплоносителя к каждому радиатору и возврате его в главный стояк. При такой системе температура воды в радиаторах на каждом этаже практически одинакова. Каждый радиатор имеет регулирующий клапан на стороне подачи.
- Большинство многоэтажных зданий имеют вертикальную систему отопления, что делает совершенно невозможным регулирование температуры радиаторов. В такой системе радиаторы на нижних этажах нагреваются очень плохо, поэтому в квартирах всегда холодно. В свою очередь, комнаты на верхних этажах страдают от жары.
Разновидности радиаторных кранов
Каждый радиатор в современной системе отопления оснащен специальным краном для регулирования количества тепла. Это устройство представляет собой разновидность запорной арматуры, которая подключается к отопительному прибору через трубы.
Регулирующие краны делятся на несколько типов:
- Шаровые краны предназначены для полной защиты отопительного прибора в случае поломки. Благодаря возможности поворота на 90 градусов, можно разрешить подачу теплоносителя или перекрыть его. Решая, как регулировать кран, необходимо помнить довольно важное правило: шаровой кран должен быть полностью открыт или закрыт. Полуоткрытое состояние может повредить уплотнительное кольцо и привести к протечкам.

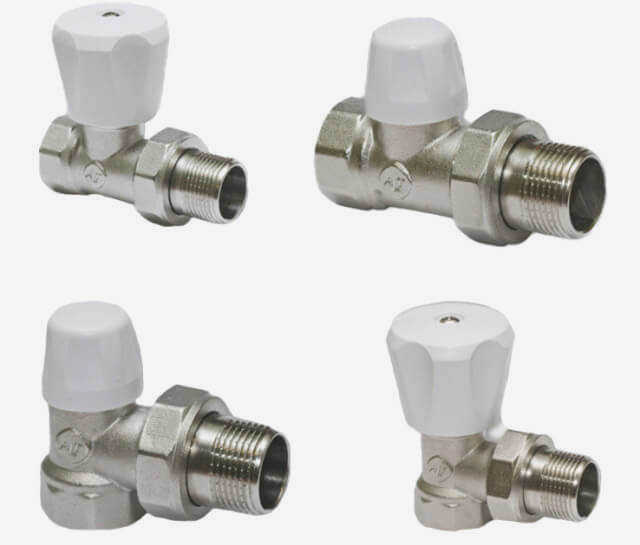

- Стандартные краны – это простые клапаны без температурной шкалы. Такие устройства не позволяют точно регулировать работу отопительного прибора. Частичное прекращение подачи теплоносителя приводит к изменению температуры в помещении на неопределенную величину.
- Клапаны, оснащенные термостатической головкой, не только регулируют температуру в помещении, но и управляют ею. Термостатические клапаны делятся на автоматические и механические.
Система отопления в загородном доме, которую мы создали сами
В предыдущей статье я писал, что одним из самых эффективных способов модернизации систем отопления в частных домах является переход с открытой на закрытую систему отопления. Модернизированная таким образом система отопления дома имеет ряд преимуществ, которые в совокупности делают ее простой в эксплуатации: достаточно включить котел в начале отопительного сезона и выключить его в конце сезона. Вот и все!
Однако для того, чтобы система отопления загородного дома работала в таком режиме (включил, "забыл" на полгода, выключил), необходимо правильно установить и настроить ее рабочие параметры. Именно этому и посвящена моя статья. Основные умозаключения, выводы и расчеты я сделаю на примере собственной системы отопления, но читатель всегда может извлечь из этой информации пользу, проведя аналогию со своим конкретным случаем.
Как правильно регулировать радиаторы?
Автоматические термостаты очень практичны в бытовых системах отопления и успешно заменяют запорную арматуру. Хотя обычные краны являются недорогим вариантом, управление отоплением с помощью специальных элементов обеспечивает большую безопасность и удобство. При использовании запорной арматуры в системе могут образоваться воздушные пробки или прекратиться поток воды. Регулятор работает таким образом, что поток воды уменьшается, но не перекрывается полностью, что позволяет избежать аварийных ситуаций. В случае с кранами тратится дополнительное время, тогда как автоматический регулятор нужно просто настроить на нужную температуру.

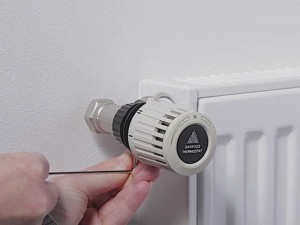

Итак, преимущества автоматических клапанов установлены, и теперь мы можем поговорить о том, как регулировать радиаторы. Терморегуляторы или термостатические клапаны отлично справляются с задачей обеспечения эффективной теплоотдачи в зависимости от температурных условий на улице.

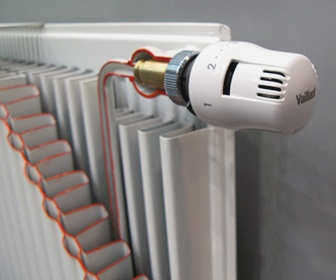

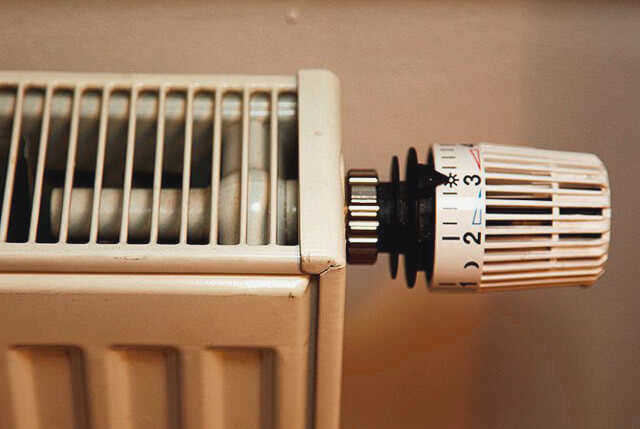

Стандартный автоматический терморегулятор оснащен термоголовкой, которая реагирует даже на небольшие изменения температуры. Сильфон регулятора содержит специальный состав, который при нагревании изменяет свое состояние и расширяется. Это обеспечивает воздействие на клапан для уменьшения расхода теплоносителя.
Виды, конструкция и технология управления

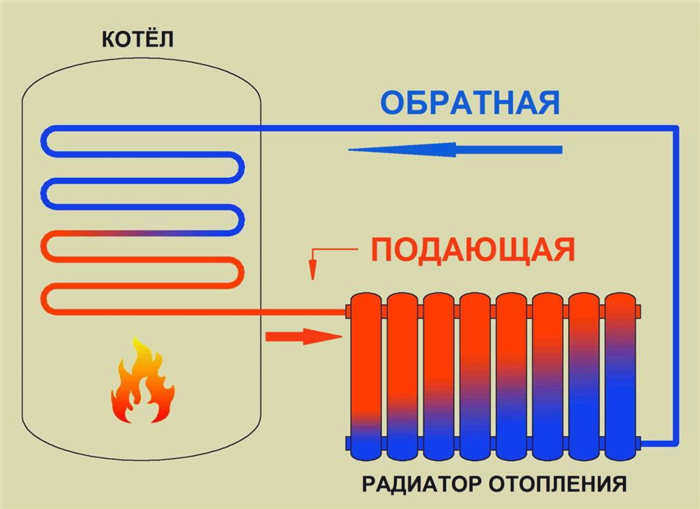

Прежде чем узнать, термостат на радиатор, давайте вспомним принцип работы радиатора. Он состоит из трубок, по которым течет теплоноситель, и металлических секций, которые при нагревании отдают тепло. Секции имеют специальную форму, что улучшает конвекцию воздуха, благодаря чему обогрев помещения происходит эффективно.
Чем выше мощность котла, тем больше он нагревает теплоноситель, тем выше температура в здании. Уменьшая объем воды, проходящей через радиатор, мы можем снизить ее.
Для этого используются специальные термостаты и клапаны. Важно понимать, что это только понизит температуру в доме и не повысит ее с помощью термостатов. Если вам нужна более высокая температура в помещении, то лучше увеличить мощность радиатора или увеличить количество секций.
Важно: Материал радиатора также важен, от него зависит инерционность системы отопления. Если ваши радиаторы сделаны из чугуна, нет смысла устанавливать термостат. Чугун, обладая большим весом, слишком медленно меняет температуру, и вам придется долго ждать, пока изменятся настройки. Алюминий же, напротив, быстро нагревается и быстро остывает.
Как я могу увеличить теплоту моих радиаторов?

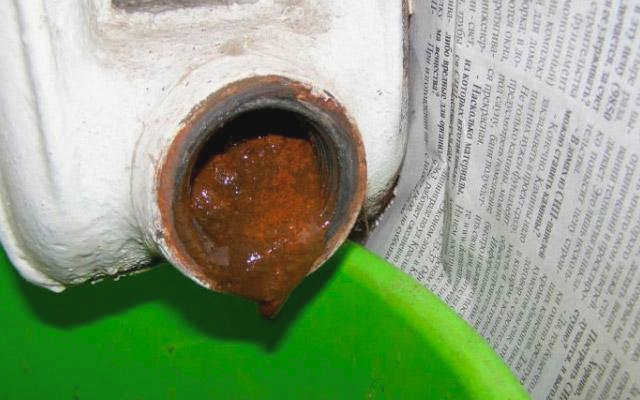

Если мощный радиатор не дает достаточно тепла, вы можете попробовать следующие меры. Проверьте, не засорены ли трубы и фильтр. Строительный мусор часто попадает в систему отопления. Это может относиться как к старым, так и к новым системам.
Рекомендуемые настройки термостата радиатора для разных комнат.
Комфортная температура в разных комнатах разная, и в таблице приведены рекомендуемые настройки термостата для каждой комнаты.
| * | 7℃ | Защита от замерзания |
| 1 | 15℃ | Лестничные клетки и коридоры |
| 2 | 18℃ | Спальни |
| 3 | 21℃ | Жилые комнаты |
| 4 | 24℃ | Ванные комнаты |
| 5 | 27℃ | Установка максимальной температуры |
Где их следует размещать?

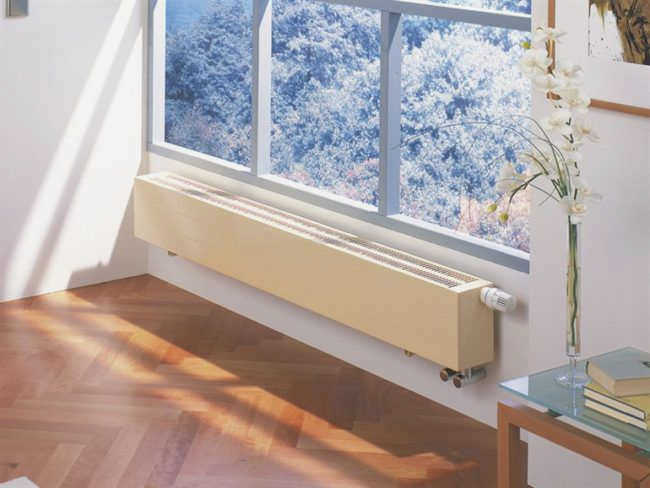

Как правило, радиаторы размещают там, где ожидается наибольшая потеря тепла в доме. Как правило, это зона под окном или на угловой стене дома. Даже если квартира находится в хорошо утепленном доме и имеет окна с двойным остеклением, окно – это место, где температура воздуха будет самой низкой в холодное время года.
Выбор оптимального места для радиатора
Если вы не разместите радиатор под окном, холодный воздух, поступающий снаружи, будет постепенно опускаться и распространяться по полу. Из физики мы знаем, что теплый воздух движется вверх. Поэтому, удаляясь от радиатора и поднимаясь к потолку, он создаст своеобразный барьер для холодного воздуха снаружи. Согласно рекомендациям СНиП, радиатор должен находиться на расстоянии не менее 70% от окна, иначе теплый воздух не создаст необходимого барьера.
Если радиаторы слишком короткие, по бокам могут образовываться холодные зоны. В результате температура в помещении будет низкой даже при мощном радиаторе. Как видите, одна лишь мощность радиатора не всегда обеспечивает комфортный микроклимат в помещении.
Особенности монтажа: Выбор системы распределения
Первое, что необходимо определить, какая система распределения отопления в квартире – однотрубная или двухтрубная.
Распределение системы отопления
Однотрубная последовательная схема. Это самый простой вариант, который позволяет быстро разобраться в схеме подключения радиаторов. Теплоноситель последовательно проходит по трубе, через конструкцию радиатора и затем обратно в трубу.
Двухтрубный вариант принято называть "обратным подключением". Это параллельное подключение, при котором теплоноситель проходит по одной трубе и возвращается обратно после остывания. Хотя этот вариант представляет некоторые трудности для начинающих пользователей, он имеет много преимуществ:
- помещение прогревается равномерно;
- можно установить необходимую температуру для каждого радиатора с помощью термостата.
Выберите правильный тип подключения
Тип подключения не менее важен: боковое, нижнее или диагональное.

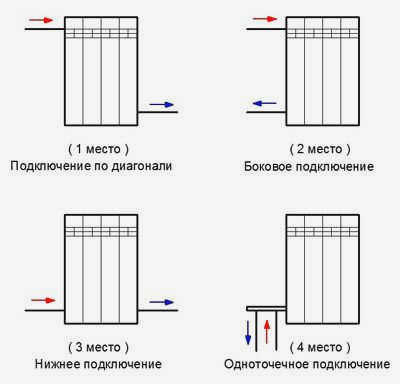

Схемы подключения радиаторов
В целом, способ подключения зависит от дизайна и планировки квартиры.
Боковое подключение радиатора
Нижнее подключение
Диагональное подключение – самое эффективное
