Как отрегулировать регулятор давления воды в вашем доме

Регулятор давления воды является важной частью системы отопления и водопровода. В некоторых случаях может потребоваться его корректировка. Прежде чем приступить к работе, необходимо определиться с моделью устройства. Например, некоторые регуляторы давления настраиваются в процессе производства. В других случаях для регулировки может потребоваться отвертка или гаечный ключ. Да и сам процесс корректировки имеет некоторые нюансы.

Содержание

Регулятор давления: Что это такое?

Регулятор давления – это небольшое устройство, которое используется для контроля избыточного давления. Он также может использоваться для контроля и, при необходимости, регулировки давления воды в системе. Использование этого устройства помогает оптимизировать работу и увеличить срок службы инженерных коммуникаций. Регулятор давления часто используется на таких объектах, как

высотные здания ;
мастерские;
технологические объекты;
жилые здания.

Устройства, используемые для регулировки напора в системе, делятся на динамические и статистические изделия. Первый тип используется в магистральных трубопроводах на промышленных предприятиях. Они позволяют регулировать поток жидкостей в системах. Что касается статистических изделий, то они устанавливаются в трубопроводах с нестабильным водоснабжением. Поэтому статистические регуляторы используются в многоэтажных и сельских домах.

Сфера эксплуатации устройства

Редуктор давления одновременно выполняет несколько функций. Прежде всего, он служит для защиты сантехнического оборудования от высокого давления. Например, большинство сантехнических приборов и устройств рассчитаны на работу, когда давление воды в трубопроводе не превышает 3 атмосфер. Если это давление немного выше, то водопроводная сеть испытывает серьезную нагрузку. При этом повреждаются клапаны, соединения и другие компоненты системы и гидравлики

Регулятор давления Valtec VT.087

Редуктор давления также используется для борьбы с гидроударами, которые могут возникать как на промышленных предприятиях, так и в жилых домах. Гидроудар возникает в результате повышения давления в системе водоснабжения, что может привести к повреждению компонентов системы. Известны случаи, когда такие скачки приводили к разрыву котлов. По этой причине специалисты рекомендуют устанавливать редуктор давления, так как это позволяет избежать подобных проблем. Очень важно учитывать возможность установки в плоской системе водоснабжения.

Регулятор давления обычно используется в домах, где давление холодной и горячей воды постоянно колеблется. Регулировка регулятора давления воды в квартире решит проблему раз и навсегда. Также возможно снижение давления воды в жилых помещениях на 25% и более. Подробно о том, как выбрать регулятор давления воды.

Регулировка устройства

Многие домовладельцы задаются вопросом, как отрегулировать регулятор давления воды в своей квартире. Это задание можно легко выполнить своими руками. Большинство устройств имеют предварительно установленные параметры. В соответствии с этим, давление составляет 3 бар. Однако при необходимости вы можете самостоятельно уменьшить или увеличить этот параметр.

Разворачивание регулятора давления воды

Для регулировки может понадобиться гаечный ключ или плоская отвертка. Выбор инструмента зависит от модели редуктора давления. Конечно, в современных агрегатах регулировка выполняется вручную, без использования дополнительных инструментов.

Прежде всего, убедитесь, что регулятор давления воды в водопроводе установлен правильно. После установки устройства откройте подачу воды. На этом этапе проверьте систему на наличие утечек. Для предотвращения подобных проблем при установке редуктора давления целесообразно использовать уплотнительный материал.

Регулятор давления воды в жилых помещениях настраивается при закрытых кранах. В нижней части устройства находится регулировочная головка, которая отвечает за регулирование давления жидкости в трубе. Если необходимо увеличить давление, головка вращается по часовой стрелке. В противном случае вращение происходит против часовой стрелки.

Один полный оборот головки изменит давление на 0,5 бар. Это будет заметно по движению стрелки. При этом устанавливается регулятор давления воды в жилище. Регулировку можно легко выполнить вручную.

Несколько деталей

Но как отрегулировать напор воды в квартире, если стоит бюджетный регулятор, на котором нет манометра. Эта проблема может быть решена несколькими способами:

Первый вариант – временно установить в системе манометр для точного определения величины напора. После регулировки регулятора бытовой воды мы снимаем манометр и устанавливаем на его место заглушку.
Второй вариант более прост в исполнении. Нет необходимости устанавливать и демонтировать счетчик воды. Регулировка осуществляется только на глаз. После нескольких поворотов головки следует открыть смеситель и визуально оценить скорость потока.

Недостатком второго метода является то, что невозможно установить точное значение напора. Впоследствии это может привести к неисправности сантехнических приборов и арматуры. Дело в том, что в квартире существует норма напора холодной воды, при которой сантехника функционирует нормально. Однако, если давление слишком высокое или слишком низкое, это приводит к нарушению правил эксплуатации.

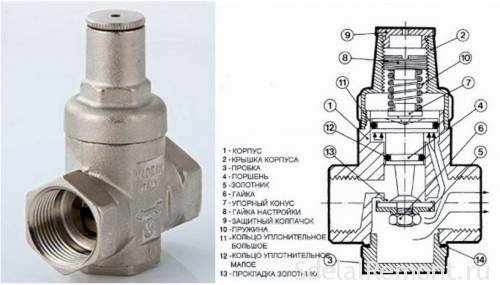

Схема регулятора давления воды

Часто бывает, что давление воды в водопроводной системе падает из-за засорения фильтра или из-за окисления регулятора давления воды на входе воды в квартиру. Эту проблему можно решить легким постукиванием по корпусу или с помощью торцевого ключа и поворота регулировочного винта.

Однако если регулятор невозможно отрегулировать, его следует просто заменить.

Из-за этих особенностей эксперты рекомендуют серьезно отнестись к выбору прибора. Лучше всего обратить внимание на современные модели, которые оснащены контрольным индикатором и легко регулируются без дополнительных инструментов. Популярные бренды: Honeywell, Watts и Officine Riqamonti. Также не помешает установить фильтр, чтобы защитить регулятор давления от засорения и тем самым продлить срок его службы.

Как я могу отрегулировать давление воды в моем водопроводе?

Мы очень тщательно подходим к выбору сантехники, чтобы обеспечить наилучшее качество для себя и своих близких. Поэтому, вкладывая много сил и средств в установку сантехнических систем, мы ожидаем качественного и надежного обслуживания, но банальные скачки давления воды в трубах могут испортить работу самого сложного оборудования. Редуктор давления или регулятор давления воды может эффективно противостоять этой проблеме.

Зачем мне нужен регулятор давления воды в моем доме?

Регулятор давления воды работает так же, как и регулятор напряжения. Подобно тому, как он защищает ваши бытовые приборы от перепадов напряжения в электросети, регулятор давления стабилизирует давление и подъем жидкости в трубах. Однако регуляторы давления с манометром выполняют и ряд других важных функций.

Основная задача – защита от избыточного давления жидкости в системе водоснабжения. Большинство бытовых сантехнических приборов рассчитаны на работу при давлении до 3 атмосфер. Если давление выше, значит, водопровод в квартире перегружен. Это сокращает срок службы клапанов посудомоечных и стиральных машин, ухудшает надежность соединений и вызывает множество других проблем.

Регулятор давления, регулируя давление воды, также защищает систему водоснабжения от возможного гидроудара, когда происходит резкий скачок давления в трубопроводе из-за сбоя в работе насосной станции или неисправности в водопроводной компании. Последствия гидроудара, как известно, катастрофичны: от разрыва труб, причем не только на стыках, до выхода из строя водоиспользующего оборудования. Нередки случаи, когда электрический водонагреватель просто лопается из-за такого скачка напряжения.

Для потребителя экономия водных ресурсов является важной функцией. Возможность регулировки напора дает широкие возможности по ограничению и снижению потребления воды в квартире. Простое снижение давления с 6 до 3 Атм уменьшает расход воды на 20-25% для семьи из 3-4 человек. Каждый раз, когда пользователь открывает кран, оснащенный регулятором давления, расходуется меньше воды, чем без этого устройства.

В домах, где нет приборов, требующих определенного минимального давления (например, проточный водонагреватель или система обратного осмоса), устройство, регулирующее давление, может снизить давление до 1-2 бар. Экономия в этом случае еще больше – до 35%, но наполнение туалетного бачка занимает немного больше времени, чем обычно.

Потребители, у которых давление воды в стояках горячей и холодной воды постоянно “скачет”, как никто другой оценят преимущества регулятора давления. Из-за нестабильного давления в водопроводной сети для достижения комфортной температуры каждый раз требуется много времени, чтобы стабилизировать давление в кране. В результате большое количество воды расходуется впустую. Регулятор выравнивает давление в системе трубопровода.

Типы конструкций и принцип работы

Существует несколько типов регуляторов давления воды по принципу действия:

Поршневой тип – основным преимуществом является простота устройства. Давление регулируется небольшим подпружиненным поршнем, который выравнивает давление воды во всей системе, увеличивая или уменьшая диаметр отверстия.

Уровень выходного гидравлического давления стабилизируется путем сжатия или разжатия пружинного устройства, что определяется вращением винтового управляющего элемента.

Основным недостатком при эксплуатации этих устройств является необходимость предварительной обработки воды, так как поршневой механизм быстро засоряется и перестает работать. Многие производители учитывают это и оснащают свою продукцию специальными фильтрами. Регулирование происходит при давлении от одной до пяти атмосфер.

Диафрагменного типа – основным отличием от подобных устройств является достаточно высокий показатель надежности и неприхотливость, кроме того, широкий диапазон пропускания. Типичный параметр рабочей скорости потока воды составляет 0,5 – 3 м3/ч.

Принцип работы этого устройства основан на действии пружинной мембраны, которая помещена в отдельную герметичную камеру. Степень сжатия пружины воздействует на небольшой клапан, который увеличивает или уменьшает пропускную способность регулятора давления воды в водопроводной сети. Этот тип устройства достаточно надежен и эффективен, и практически не имеет существенных недостатков.

Проточный тип характеризуется полным отсутствием движущихся частей, что положительно сказывается на надежности и долговечности. Стабилизация давления достигается за счет снижения скорости движения водной массы через внутренний лабиринт устройства.

На выходе жидкость сливается в единый низкоскоростной поток. Он используется почти во всех домашних системах орошения. Недостатком этой конструкции является необходимость установки дополнительного регулятора на выходе.

Как установить и отрегулировать устройство?

Установка устройства практически не отличается от установки сетчатого фильтра или счетчика воды. Направление движения воды указано стрелками на корпусе, а манометр или место его установки должно находиться сверху. Редуктор можно установить перед водомером или выбрать прямой участок трубы, который легко доступен и может быть легко отрегулирован.

Производители рекомендуют горизонтальную установку, но на практике можно встретить и вертикальную:

Перед началом работ отключите воду (не забудьте заранее предупредить соседей, если вы отключаете общий стояк).
При необходимости установите впускной клапан, к которому будет подключен механический фильтр.
Установите шаровой кран на водопроводную трубу.
Настоятельно не рекомендуется устанавливать механический фильтр перед сооружением, а также запорные клапаны “выше по течению” и “ниже по течению”.

Не забывайте герметизировать все стыки и соединения. Чтобы не “травмировать” редуктор, рекомендуется уплотнить его санитарной тканью (пенькой). Это поможет избежать протечек, когда он будет установлен в нужном положении.

Многие регуляторы выпускаются с начальным давлением 3 бар. При желании вы можете поднять его, если используете компенсатор, или опустить. Вам понадобится широкая отвертка или гаечный ключ, в зависимости от модели. Некоторые более дорогие устройства допускают ручную регулировку без использования каких-либо инструментов:

Убедитесь, что регулятор давления установлен правильно, что в системе есть вода и что все краны в доме закрыты.
Найдите регулировочную головку на нижней части регулятора давления и начните медленную регулировку.
Поверните против часовой стрелки для увеличения давления и по часовой стрелке для уменьшения давления. Один оборот изменяет давление примерно на 0,5 бар, что сразу видно по движению стрелки.

Так происходит регулировка. Для регулировки вверните пробку на место или отрегулируйте “на глаз”, наблюдая за потоком из крана. Теперь вы знаете, как регулировать давление воды в ваших трубах.

Установка регулятора давления бытовой воды устранит несколько проблем, связанных с высоким давлением воды. Это продлит срок службы дорогостоящего оборудования, повысит комфорт и сэкономит ресурсы. Простота установки и обслуживания регулятора давления позволяет использовать это необходимое устройство без привлечения сторонней помощи.

Плоские регуляторы давления воды

К выбору регулятора давления воды для системы водоснабжения частного дома или квартиры следует отнестись серьезно, а при установке соблюдать требования производителя. Регулятор давления воды играет важную роль в системе водоснабжения и отопления.

Иногда его необходимо отрегулировать. Невыполнение этой операции может привести к сбоям в работе системы и, в свою очередь, к ненужной трате времени и денег.

Сначала мы поговорим об установке и ремонте регулятора давления воды. Ниже вы найдете информацию о популярных компаниях, производящих регулирующие клапаны.

Регулятор давления воды для жилых помещений

Регулятор давления воды в квартире выполняет несколько важных задач. Первая – это защита от избыточного давления. Большинство бытовых систем водоснабжения рассчитаны на максимальное давление 3 Атм.

Если оно превышает это значение, то в системе водоснабжения жилого дома возникает избыточное давление. Следствием этого является сокращение срока службы клапанов стиральных и посудомоечных машин, снижение надежности соединений и другие неприятные явления.

Регулятор давления – это небольшое устройство, которое служит для противодействия гидравлическим ударам. Он также может использоваться для контроля и регулирования давления воды в системе по мере необходимости.

Использование этого устройства позволяет оптимизировать работу и увеличить срок службы оборудования. В таких установках часто используется регулятор давления:

Наконец, самая интересная для нас функция – экономия воды в квартире. Возможность регулирования давления открывает широкие возможности для снижения потребления воды. Элементарное снижение давления с 6 до 3 атм уменьшит расход воды на 20-25% (в семье из 4 человек). Каждый раз, когда вы открываете кран на полную, вы будете использовать меньше, чем раньше.

И вы можете пойти еще дальше. Если у вас нет приборов, требующих определенного минимального напора (например. Если вы используете систему обратного осмоса или проточный нагреватель, давление можно снизить до 1-2 бар. Экономия будет еще больше, а единственным неудобством будет более длительное время, необходимое для заполнения цистерны.

Такие регулировки часто занимают больше времени, чем сам душ, и драгоценные кубометры воды бесцельно уходят в канализацию. Для выравнивания давления в трубах и устранения проблемы можно использовать регуляторы давления.

Функционирование регулятора давления воды

Основой большинства регуляторов давления является герметичная камера, содержащая мембрану с прикрепленным к ней подпружиненным штифтом. По мере подачи воды давление на выходе регулятора давления уменьшается – это снижает воздействие на мембрану.

Обычно регулятор устанавливается первым при монтаже системы водоснабжения в доме или квартире. Если на вводе не установлен редукционный клапан давления воды, установите редукционный клапан для бойлера, стиральной машины/посудомоечной машины или газового котла!

Регуляторы давления воды классифицируются по принципу действия:

В зависимости от места регулирования они делятся на работающие регуляторы давления:

Регуляторы статического давления всегда поддерживают постоянное давление на выходе, или “вниз по потоку”.

Строительство

Регулятор основан на механическом датчике давления, который управляет механизмом, ограничивающим поток воды. Регуляторы давления поршневого и клапанного типа используются в жилых и сельских домах. В зависимости от пропускной способности устройства подразделяются на следующие виды продукции:

Кроме того, регуляторы давления воды классифицируются по другим параметрам, таким как:

Все эти характеристики необходимо учитывать при выборе регулятора давления воды для вашего водопровода. Это позволит вам приобрести подходящий вариант для вашей цепи.

Регуляторы давления делятся на три основных типа в зависимости от их конструкции:

Поршневые регуляторы давления воды

Самые простые по конструкции и самые дешевые, а потому самые распространенные. Они содержат подпружиненный поршень, который закрывает поперечное сечение трубы, тем самым регулируя давление на выходе. Обычный диапазон настройки составляет от 1 до 5 атм.

Недостатком таких регуляторов является подвижный поршень, что делает необходимым предварительную фильтрацию воды на входе в редуктор давления, а также ограничение максимальной скорости потока, что приводит к повышенному износу подвижных частей.

Мембранные регуляторы давления воды

Обеспечивает регулирование с помощью подпружиненной мембраны, установленной в отдельной герметичной камере для открытия и закрытия регулирующего клапана.

Эти регуляторы давления отличаются высокой надежностью и неприхотливостью, большим диапазоном и пропорциональностью регулирования давления и широким диапазоном рабочих расходов от 0,5 до 3 кубических метров в час. Они также отличаются более высокой ценой.

Проточные регуляторы давления воды

Обеспечивает динамическое регулирование давления благодаря внутреннему лабиринту в корпусе, который снижает скорость потока, разделяя его и совершая несколько оборотов. Они в основном используются в системах орошения и дождевания.

Благодаря отсутствию движущихся частей и использованию пластмассы они недороги, но требуют дополнительного регулятора или клапана на входе. Рабочий диапазон составляет от 0,5 до 3 бар.

Основными особенностями редуктора давления являются:

Установка редуктора давления воды

В зависимости от принципа действия регуляторы давления делятся на статические и динамические. Первый вариант предполагает их установку в местах с нерегулярным водозабором. Второй вариант редуктора давления подходит для постоянного поддержания определенного напора в системе.

Среди преимуществ установки редуктора давления в квартире можно отметить следующие:

Что касается основного элемента регулирования давления, то регуляторы давления бывают мембранными и поршневыми. Предлагаем ознакомиться с преимуществами мембранных регуляторов давления:

Однако в процессе эксплуатации мембранных регуляторов давления мембрана иногда расслаивается, трескается и ломается, выводя устройство из строя. Поэтому мембрану необходимо периодически проверять.

Мы рекомендуем регулятор давления Thomasetto, который характеризуется хорошей производительностью и высоким качеством. Регулятор имеет электромагнитный клапан и встроенную систему фильтрации.

Поэтому при его установке нет необходимости устанавливать фильтры. Регуляторы давления способны поддерживать оптимальное давление в установке.

Как установить редуктор давления воды своими руками

Процесс установки редуктора давления воды довольно прост, при условии, что у вас есть некоторое сантехническое оборудование и опыт работы с ним. Рекомендуется устанавливать редуктор давления в горизонтальном положении для обеспечения высокой эффективности.

Если в системе нет запорных клапанов, их следует установить до начала работ. В процессе работы вам понадобится сам редуктор, два или три запорных вентиля, фильтры для очистки воды, разводной ключ, воск и компаунд для обеспечения его адгезии.

Процесс установки редуктора давления включает следующие этапы:

На этом установка редуктора завершена, однако необходимо следить за правильностью работы устройства. Сначала закройте впускной клапан и откройте выпускной клапан.

Поверните регулировочный винт прибора по часовой стрелке специальным гаечным ключом. Это приведет к повышению давления в системе. Чтобы уменьшить, поверните в противоположном направлении. Значение не должно превышать трех атмосфер.

Обратите внимание, что диаметр устройства должен соответствовать размеру труб в доме. Если вы приобрели редуктор давления, который не подходит по диаметру труб, ситуацию можно исправить, купив специальные переходники. При покупке редуктора давления не забудьте о двух клапанах и фильтре.

Как отрегулировать редукционный клапан давления воды

Чтобы правильно отрегулировать редуктор давления воды, необходимо определиться с моделью редуктора давления. Большинство редукторов давления имеют заводскую настройку, т.е. редукторы давления имеют предварительно установленное значение. Это часто делают производители относительно недорогих редукторов давления, например, итальянцы.

Стандартное предварительное давление воды составляет 3,0 бар (прибл. 3,0 атмосферы). Этого значения обычно достаточно для городской квартиры или загородного дома, но часто оно либо слишком велико, например, для бойлера, либо слишком мало, например, для установки в частном доме с несколькими этажами.

В этом случае вы всегда можете изменить напор воды.

В недорогих моделях для его настройки используется гаечный ключ или отвертка, но учтите, что вам понадобится манометр со шкалой показаний больше, чем вы планируете установить. Рекомендуется использовать манометр на 10,0 бар. Регулировка выполняется, когда регулятор давления уже установлен, к нему подключен манометр и в трубопроводе есть вода.

Медленно поверните центральный штифт редуктора давления по часовой стрелке (для уменьшения давления) или против часовой стрелки (для увеличения давления) с помощью отвертки или гаечного ключа. Следите за показаниями измерительного прибора. Обычно 2-3 оборотов достаточно для изменения диапазона на 1-1,5 бар.

Некоторые производители включают манометр и дополнительный “грязеулавливающий” фильтр для защиты внутреннего механизма редуктора от механических частиц.

Ремонт регулятора давления воды

Назначение регулятора давления – как можно точнее поддерживать заданное выходное давление, независимо от колебаний входного давления и расхода воды. Это делается для того, чтобы пользователи не испытывали неудобств из-за разной скорости забора воды, и чтобы широкий диапазон скорости потока можно было регулировать независимо в каждой точке забора с помощью регулятора давления.

Также важно, чтобы регулятор давления поддерживал заданное давление даже при отсутствии водоразбора (статический режим), так как это позволяет трубам, арматуре и приборам в доме работать без проблем.

Ремонт регулятора может потребоваться, если в процессе эксплуатации или технического обслуживания будет обнаружено отклонение давления от заданного значения в точке отбора импульсов. Ремонт коробки передач своими руками непрактичен, проще заменить ее на новую, но можно попробовать выполнить простейшие операции.

Возможные сбои и способы их устранения:

Отказ	Причина	Средство
Регулятор давления не реагирует на изменение давления в точке подключения	Импульсная линия засорилась	Продуйте сжатым воздухом или водой под давлением после отсоединения от регулятора
–	Инородная частица в поточной линии	Очистите вилку и розетку после снятия регулятора.
–	Шток заклинило	После демонтажа регулятора и гидроцилиндра, вручную удалите накипь и обработайте шток клапана.
Регулятор всегда закрыт	Отсутствует пружина или регулировочная гайка для удержания шпинделя в открытом положении.	Нет замечаний
Регулятор всегда открыт	Давление воды перед регулятором ниже установленного давления	Измените регулировочное давление с помощью регулировочного винта или подождите, пока давление не повысится.
–	Треснула мембрана	Оригинальная мембрана должна быть заменена

Наиболее распространенные вопросы на форумах по ремонту:

Если он протекает, или восстановить, но лучше сдать его в металлолом. Недорогое устройство, но утопите ли вы его, зависит от его надежности)

Регулятор давления воды

Регулятор давления воды – это устройство, используемое для стабилизации и регулирования перепада давления в муниципальных водопроводных и промышленных сетях. Для чего используется регулятор давления? Он защищает от аномально высокого или внезапного изменения давления воды и предотвращает разрыв различных устройств.

Все редукционные клапаны можно разделить на три группы в соответствии с их конструктивными особенностями:

Мембранный редуктор давления

В зависимости от степени сжатия пружины, она увеличивает или уменьшает скорость потока в устройстве с помощью маленького клапана.

Мембранные регуляторы давления имеют широкий диапазон расхода, что позволяет использовать их как в бытовых, так и в промышленных условиях. Преимуществом мембранных регуляторов давления является также изоляция рабочего механизма от протекающей среды (воды, воздуха, других жидкостей).

Поршневой регулятор давления

Поршневой регулятор отличается простотой своего рабочего механизма, но в отличие от мембранного регулятора, поршневой механизм необходимо периодически очищать от засоров.

Работа поршневого регулятора давления основана на подпружиненном поршне, который регулирует поток воды, закрывая проточный канал. Регулятор давления с поршневым механизмом регулируется клапаном, который определяет степень сжатия пружины.

Регулятор давления потока

Проточный регулятор воды содержит лабиринт каналов, прохождение которых снижает избыточное давление воды. Регуляторы давления воды хороши тем, что в них нет движущихся частей, которые могут износиться или выйти из строя, но у них есть один недостаток: если вода не проходит предварительную фильтрацию, трубки регулятора давления могут засориться.

Регулятор давления воды Honeywell

Редукторы давления Honeywell – это устройства, которые снижают и стабилизируют давление воды на входе в системы водоснабжения и отопления. Специальная конструкция редуктора давления позволяет выровнять и установить подходящее и безопасное значение давления для поступающей воды.

То есть, если ваш источник воды находится под избыточным давлением, необходимо приобрести и установить регулятор, но чтобы правильно его выбрать, нужно знать, какие типы регуляторов существуют и каковы их особенности.

Рассмотрим основные типы регуляторов давления в соответствии с их редукционным действием:

Водопроводная вода характеризуется не только высоким давлением в муниципальных водопроводных сетях, но и различными механическими примесями, попадающими в воду из старых труб и неэффективной водоподготовкой при заборе из водохранилищ и крупных рек.

Для того чтобы избежать механического загрязнения в бытовой технике и системе отопления, необходимо установить фильтр грубого осадка, такие фильтры можно приобрести в нашем интернет-магазине с фильтрами для воды Honeywell.

Фильтры промывки Honeywell также широко применяются на промышленных предприятиях, для очистки воды в больших объемах (свыше 7-10 м3/ч), для таких целей используются высокоэффективные фильтры промывки Honeywell серии F76S. Там, где производительность менее 5 м3/ч, устанавливаются фильтры Honeywell FF06.

Характеристики Honeywell D04FM:
Диапазон настройки (бар)	1,5-6,0
Статическое давление PN	16
Производство	Германия
Макс. температура среды	70
Редуктор давления	Да
Расход м3	2.9
Диаметр соединения (дюймы)	3/4

Регуляторы воды Honewell считаются очень надежными, но и цена, соответственно, начинается от 1500 рублей за модель D04FM.
Современные регуляторы могут быть поршневыми или мембранными. Поршень характеризуется высокой износостойкостью. Однако, несмотря на это, регуляторы данного типа имеют низкую надежность в эксплуатации.

Это связано с характером очистки воды и возможностью возникновения коррозии на компонентах продукта. Например, если в жидкости присутствуют мелкие частицы грязи и песка, что приведет к заклиниванию устройства. Единственное решение – регулятор давления воды с фильтром.

Регулятор давления воды Valtek

Особенно популярны итальянские редукционные клапаны Valtec, надежные и приятные по цене (от 800 рублей). Это, пожалуй, средний ценовой сегмент регуляторов для многоэтажных зданий.

Стабильное давление в технических установках необходимо для длительной и безаварийной работы систем водоснабжения, водопотребителей и отопительного оборудования. Для сетей централизованного теплоснабжения характерны колебания давления и гидроудары.

Подключенные к ним объекты должны быть оборудованы редукторами давления воды. В жилом доме редуктор давления защищает бытовую сеть, бытовую технику и сантехнические приборы. Регуляторы давления Valtek используются для оснащения трубопроводов для воды, сжатого воздуха и других жидкостей и газов, неагрессивных к используемым материалам.

Регулятор давления воды Far

При выборе регулятора давления воды Far или любой другой компании, стоит обратить внимание на его технические параметры. В первую очередь это касается значений давления на входе и выходе. Решение этой проблемы довольно простое.

Необходимо знать требования к устройству на данном трубопроводе и прочитать руководство по эксплуатации регулятора. Здесь производители указывают номинальное рабочее давление:

Также важна рабочая температура. Поэтому некоторые модели способны работать в диапазоне температур от 0 до 40 градусов. Такие устройства используются только в системах холодного водоснабжения. Для систем горячего водоснабжения подойдут модели, работающие в диапазоне до 130 градусов.

Но стоимость регулятора воды начинается уже от 2500 рублей.

Регулятор давления RD-15

Мембранный регулятор давления воды RD-15 имеет две рабочие камеры, которые разделены мембраной. Это делает устройство неприхотливым в использовании и надежным в работе. Одна камера полностью герметична, что предотвращает попадание в нее воды.

Здесь расположено большинство компонентов. Такое расположение регулятора давления воды защищает устройство от коррозии и заедания. Правильное использование регулятора давления и целостность мембраны обеспечивают длительный срок службы.

А стоимость колеблется от 300 до 500 рублей и доступна в различных вариантах. Он является наиболее широко используемым и имеет сертификат соответствия.

Параметры регулятора воды RD-15:

Имя параметра	Значение
Номинальный диаметр прохода DN [мм]	15
Номинальное давление [МПа] (кгс/см2 )	1,0 (10)
Зона контроля [%] (кгс/см2 )	40
Верхний диапазон регулирования [МПа] (кгс/см 2 )	0,4 (4)
Номинальная производительность [м 3 ]/ч	1,6
Вес регулятора [кг].	0,35

Регулятор давления воды с манометром

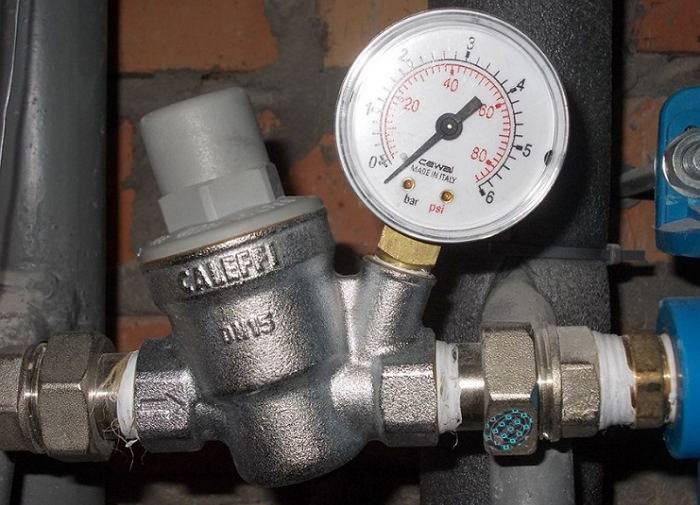

Давайте рассмотрим регулятор давления Caleffi 533241 с манометром и его преимущества. Регулятор давления Caleffi 533241 с манометром предназначен для снижения и стабилизации давления водопроводной воды в системе водоснабжения.

Регулятор давления Caleffi 533241 был специально разработан для бытового использования. Благодаря своим компактным размерам регулятор давления Caleffi 533241 с манометром может быть установлен в любой системе бытового водоснабжения, а также может быть размещен перед водонагревателем для предотвращения чрезмерного расхода воды из-за высокого давления.

Как только из водопроводной сети начинает поступать вода, сила пружины начинает преобладать над силой мембраны. Клапан сдвигается вниз и открывает выход воды. По мере увеличения потока воды (давления) сила, действующая на мембрану, возрастает.

Когда давления пружины и мембраны равны, достигается равновесие, что соответствует установленному значению на регуляторе.

Таким образом, редуктор давления Caleffi 533241 способен справляться как с динамическим, так и со статическим давлением воды.

Редуктор давления воды: как его отрегулировать и установить в плоской системе водоснабжения

Регулировка регулятора давления воды Регулировка устройства для поддержания напора ниже по течению от устройства на заданном уровне.

Напор воды регулируется пружинным клапаном.

Увеличивая или уменьшая сжатие пружины, можно перемещать головку вверх или вниз.

Регулятор давления с фильтром и манометром

Редуктор давления с регулируемым давлением мембраны

Заводская настройка

Большинство моделей редукторов давления имеют заводскую настройку на 3,0 бар. Некоторые производители устанавливают заводскую настройку на 2,0 бар. Например, VALTEC для регулятора диаметром 1/2″. Все производители предполагают, что давление на входе находится в стандартном диапазоне от 5,0 до 6,0 бар.

Комфортным считается давление от 1,0 до 2,5 бар.

Что такое регулятор давления воды в водопроводных системах квартир или домов?

Давление в водопроводной системе может колебаться в ту или иную сторону. Это неудобно для потребителей и может быть опасно для конструкции. Регулятор давления воды в водопроводной системе стабилизирует давление и поддерживает уровень воды. Если давление в трубах быстро повышается, это может привести к их повреждению.

Регулятор защищает от перегрузок и гидроударов, которые могут возникнуть в сети.

Когда следует исправить и удалить стандартную настройку?

Далеко Давление на входе не всегда соответствует стандартным 5,0-6,0 бар. Если напор воды в сети значительно отклоняется от стандартной настройки, напор воды после регулятора давления также будет отклоняться от заводской настройки.

Например, рассмотрим регулятор, настроенный на давление 3,0 бар, с давлением на входе 5,0 бар. То есть, при разнице в 2,0 бар.

Кстати, именно эта величина, разница между давлением воды на входе и выходе, является фактической настройкой нагрузки на пружину клапана.

Если давление на входе составляет 2,5 бар, то на выходе – только 0,5 бар.что является очень низким значением при нормальном использовании. Потребуется коррекция.

Если напор на входе составляет 7,0 бар, то значение на выходе будет 5,0 бар, что очень высоко. Потребуется коррекция.

Отклонения от стандартов могут иметь место при следующих условиях:

потребление воды значительно превышает возможности центральной сети и насосной станции, напор будет низким;
На верхних этажах высоких зданий давление низкое;
На первых этажах высоких зданий давление будет высоким;
неправильная работа повысительных насосов в здании, напор может быть низким или слишком высоким.

В таких ситуациях необходимо перенастроить регулятор давления. Изменения давления воды на входе также могут происходить при длительной эксплуатации водопроводных сетей. Это также может быть вызвано уменьшением площади поперечного сечения труб в здании из-за отложений и коррозии.

В течение длительного периода использования воды корректировки могут потребоваться не один раз.

Редукторы изнашиваются, что приводит к утечке воды. Их можно отремонтировать, для чего требуется разборка. После сборки устройства потребуется его регулировка.

Как я могу самостоятельно отрегулировать регулятор?

Принцип тот же, но Регуляторы различаются по конструкции.

Кроме всего прочего, существуют различия в конструкции регулировочных винтов. Для их поворота могут потребоваться различные инструменты.

Для более точной настройки можно использовать манометр. Некоторые инструменты имеют специальные резьбовые отверстия для крепления.

Подготовка

В зависимости от конструкции регулировочного винта вам может понадобиться

Шестигранник 4 или 6 мм;
Стандартная отвертка с плоским широким лезвием;
Специальный гаечный ключ или стальная лента толщиной около 2 мм и шириной до 20 мм.

Для визуального контроля давления на выходе после регулятора давления, подключения душевого шланга или насадки для крана может потребоваться манометр с адаптером.

Регулятор настроен на минимально возможный расход через один кран.

Настройка

Для настройки регулятора давления в плоской системе водоснабжения действовать следующим образом

Закройте все краны с внутренней подачей воды;
Подключите манометр к регулятору давления или к внутреннему водопроводу;
Включите один кран так, чтобы поток воды был минимальным, т.е. тонкие, без разделения на отдельные капли
Перед началом регулировки проверьте давление в системе водоснабжения с помощью манометра;
выньте пробку из отверстия в корпусе, где установлен регулировочный винт
вставьте инструмент в винт, подходящий по конфигурации;
Чтобы увеличить напор, поверните винт против часовой стрелки, нагрузка пружины на клапан уменьшится, и клапан будет закрываться при более высоком давлении;
Поверните винт по часовой стрелке, чтобы уменьшить давление, нагрузка на пружину клапана увеличится, и клапан закроется при более низком давлении;
Проверьте поток воды из клапана, чтобы убедиться, что им удобно пользоваться;
При необходимости скорректируйте настройку;
закройте пробку регулятора давления и отсоедините манометр.

Некоторые модели имеют вращающуюся головку с регулировочным винтом и даже могут иметь шкалу, указывающую контрольное значение.

Давление воды можно регулировать и без манометра. Для этого проверьте давление в кране после каждого полного оборота регулировочного винта, включая воздействие струи на руки.

Один поворот винта изменяет значение примерно на 0,5-1,0 бар. Для более точной настройки сделайте пол-оборота винта в конце регулировки.

Этот метод может быть даже более подходящим, так как напор устанавливается в первую очередь для комфортного использования воды, включая мытье рук.

Конструкция и принцип работы регулятора давления

Регулятор давления имеет металлический корпус с резьбовым разъемом. Устройство содержит регулировочный винт и манометр, так что пользователь может сам регулировать давление воды.

В частных системах питьевой воды стабилизация достигается с помощью реле и аккумулятора давления, которые встроены в электросеть и регулируют работу насоса. VFD используется в системах водоснабжения, таких как:

системы водоснабжения;
тушение пожара
орошение;
технологический;
коммунальные услуги.

Конструкция всех регуляторов идентична и включает, помимо прочего, клапан и поршень, пружинно-диафрагменный механизм и блок управления.

Принцип работы VFD заключается в том, что он регулирует поток воды, поступающей через пружину и мембрану, делая его стабильным на выходе. Это защищает трубопровод от перегрузок и скачков давления воды.

Устройство имеет внешний металлический корпус и два резьбовых соединения, которые подключаются через основную трубу к системе водоснабжения.

Области применения

Основные системы водоснабжения – к ним относятся:
– Общественное водоснабжение – квартиры, частные дома.
– Коммерческие предприятия – магазины, офисные здания.
– Промышленные предприятия – это заводы, фабрики, производственные предприятия и так далее.
Системы пожаротушения, где поддержание стабильного и постоянного давления в системе имеет решающее значение.
Системы водозабора, обеспечивающие водой целые города и требующие постоянного давления в трубах.
Промежуточные насосные станции (ТЭЦ и другие), образующие общую систему подачи холодной и горячей воды населению.
Ирригационные и мелиоративные системы, используемые в сельском хозяйстве и животноводстве.

ВАЖНО: Во избежание перегрева и выхода из строя регулятора давления. Не используйте регулятор давления для холодной воды в системе горячего водоснабжения.

Конструкция, устройство и принцип работы регулятора

Задняя коробка передач на большинстве полноприводных и полноуправляемых автомобилей конструктивно интегрирована с дифференциалом. Этот узел, прикрепленный к задней оси автомобиля, состоит из следующих деталей:

шестерня, которая через сателлиты передает вращение на шестерни осей;
ведущая шестерня, которая соединена с карданным валом;
дифференциальная передача, передающая крутящий момент на левую и правую шестерни моста.

Принцип работы главной передачи заднего моста (коробки передач) основан на гипоидной передаче. Устройство работает следующим образом:

Кардан передает крутящий момент на ведущую шестерню;
размер и положение ведомой шестерни увеличивают крутящий момент и направление вращения;
Мощность передается на шестерни моста через дифференциал с сателлитными шестернями.

Использование гипоидных шестерен обеспечивает низкий уровень шума и плавную работу главной коробки передач. Такой же тип коробки передач используется в большинстве заднеприводных легковых и грузовых автомобилей. Внедорожники оснащаются гипоидными трансмиссиями и блокируемым дифференциалом для повышения проходимости.

Некоторые внедорожники, особенно внедорожные грузовики, оснащены гипоидным передним мостом, аналогичным тому, который используется в заднеприводных автомобилях.

Переднеприводные автомобили и части внедорожников не используют передний мост с коробкой передач. Трансмиссия берет на себя функцию коробки передач и изменяет угловую скорость и крутящий момент. В трансмиссии используется сложная система осей и зубчатых колес, образующих планетарные, цилиндрические и гипоидные передачи.

Конструкция и работа регулятора давления воды (редуктора)

Регулятор давления воды (РДВ) в современных условиях устанавливается либо при прокладке бытовой воды, если речь идет о строящемся частном или многоквартирном доме. Или в случае ремонтных работ, связанных с прокладкой новой трубы водоснабжения.

Основная задача регулятора давления – обеспечить постоянный поток воды из крана. Это обеспечивает равномерный поток воды без дискомфорта в душе.

Регуляторы давления изготавливаются из различных видов металла и подразделяются на типы, описанные ниже.

Регулятор давления воды

Принцип работы регулятора давления следующий – он берет неравномерное давление из системы водоснабжения. С помощью механического датчика давления, установленного внутри, и регулировочного винта, который ограничивает подачу воды. Регулятор давления на выходе выдает манометрическое значение давления, установленное пользователем.

Помимо стандартного манометра, манометр может быть дооснащен фильтрами грубой и тонкой очистки. Это позволит увеличить срок службы устройства. Также можно установить вентиляционный клапан и дополнительный шаровой кран для перекрытия подачи воды.

Законодательные требования к регуляторам давления

Основным нормативным документом по стандартам водоснабжения в жилых зданиях и частных домах является СНиП 2.04.2-84. В документе сказано, что на каждом этаже давление должно увеличиваться на 0,4 бар (или 0,4 атмосферы). А минимальное давление на входе для первого этажа следует принять равным 1 атмосфере (остальное давление обеспечивается самим циркуляционным насосом с учетом подачи воды на верхние этажи). Точные нормы:

для холодного снабжения – от 0,3 до 6 атмосфер, измеряемых на входе;
для горячего водоснабжения – от 0,3 до 4,5 атмосфер.

Изображен редуктор давления воды

Нормативные требования к редукторам давления воды, описанные в ГОСТ 12678, также основаны на этих данных. Технические детали монтажа регламентируются ГОСТ 2874 (для редукторов давления воды в системах с температурой от +5 до +75 градусов Цельсия).

Калькулятор для расчета давления воды в трубах

Перейти к расчету Введите результаты двух измерений и нажмите кнопку “Рассчитайте давление в водопроводной системе атмосферное давление – высота воздушного столба перед открытием крана, мм hoe – высота воздушного столба при полном открытии кранамм Регулятор давления воды прямого действия RDV

Назначение регуляторов давления

Область применения регулятора давления достаточно широка. PDV используется как в домашних хозяйствах, так и на коммерческих и промышленных предприятиях. В случае применения в многоэтажных или частных домах обычно используются устройства с поршневым или клапанным приводом. Для коммерческих и промышленных применений принцип работы регулятора определяется характеристиками применения.

Что такое коробка передач

Различные типы редукторов широко используются в строительной технике.

Редуктор – Шестерня или червячная передача, заключенная в отдельный корпус. Он используется в строительной технике для снижения скорости и увеличения крутящего момента путем передачи движения от двигателя к рабочему оборудованию.

размещение;
подшипники;
валы (входной вал, промежуточный вал, выходной вал);
элементы зубчатой или червячной передачи;
обложка.

По типам передач:

цилиндрические (параллельные валы);
конические (пересекающиеся валы);
червячные (пересекающиеся валы);
Комбинированные (коническо-цилиндрические), пересекающиеся и параллельные валы.

В зависимости от количества этапов:

одноступенчатый (два вала);
Двухступенчатый (три вала);
трехступенчатый.

Сцена – Одна пара шестерен (зубчатая передача), обеспечивающая преобразование скорости и крутящего момента.

Количество этапов равно количеству валов минус один!

Технические данные редуктора

Скорость вращения выходного вала редуктора (об/мин);
Крутящий момент на входном валу (кН*м)
Эффективность (%);
Передаточное число коробки передач;
Частота вращения выходного вала редуктора;

Зачем вам нужна коробка передач?

Как и коробка передач, трансмиссия используется для снижения скорости вращения колес и увеличения крутящего момента. Его использование улучшает управляемость машины и снижает нагрузку на двигатель и трансмиссию.

Двигатели внутреннего сгорания, используемые в автомобиле, характеризуются высокими оборотами и низким крутящим моментом. Если привод колес подключен напрямую, то нагрузка на колеса задушит двигатель, и автомобиль будет трудно завести.

Коробка передач или вариатор увеличивает крутящий момент и снижает обороты, позволяя автомобилю ехать медленно, независимо от оборотов двигателя. Трансмиссия дополнительно увеличивает крутящий момент за счет снижения нагрузки на другие компоненты трансмиссии (коробку передач, трансмиссию). Это увеличивает срок службы узлов, снижает уровень шума и позволяет использовать более “чувствительные” и легкие детали в трансмиссии. Использование коробок передач повышает эффективность, снижает расход топлива и уменьшает выбросы выхлопных газов.

Типы регуляторов давления воды

Регуляторы давления можно разделить на поршневые, мембранные, проточные, автоматические и электронные. Давайте рассмотрим каждый из них в отдельности.

Тип поршня

Вот как выглядит регулятор давления поршневого типа

Этот тип регулятора давления является самым популярным водяным клапаном. Его главное преимущество – низкая стоимость. Механизм работает с помощью поршня, который увеличивает или уменьшает сечение потока в трубе. Давление воды устанавливается с помощью поворотного клапана. На выходе давление составляет от 1 до 5 атм.

Недостатком этой конструкции является то, что поршень чувствителен на обломки. Это может привести к износу и последующему повреждению. Этому будет препятствовать сетчатый фильтр, который часто входит в комплект поставки.

Поршень

Конструктивно самый простой регулятор давления, также называемый механическим. Потому что принцип его действия основан на работе подпружиненного поршня. Он регулирует давление на входе в трубопровод и устанавливает его с помощью регулировочного винта. Уменьшение или увеличение расхода через регулятор в соответствии с требованиями пользователя. Давление на выходе в системе указывается манометром, установленным на выходе.

Недостатком этого устройства является чувствительность поршня к различным видам примесей в системе водоснабжения. Это приводит к тому, что он быстро приходит в негодность. Эта проблема решается путем установки фильтра перед входом в регулятор давления. Пропускная способность такого регулятора давления составляет от одной до пяти атмосфер.

ВАЖНО: При установке механического регулятора давления необходимо использовать фильтр. Это продлит срок службы устройства.

Диафрагма

Регулятор давления мембранного типа имеет ряд преимуществ в регулировании давления воды

регулирует воду в диапазоне от 0,5 до 3,0 кубических метров в час;
пружина и мембрана установлены в герметичной камере;
высокая надежность;
простота в использовании.

Регулятор давления воды в мембране

Однако у него есть и недостатки: высокая стоимость и большое количество подвижных деталей в устройстве, что усложняет процедуру ремонта.

Мембрана

Регулятор давления, завоевавший репутацию надежного и неприхотливого устройства для использования в быту с производительностью от 0,5 м3 до 3 м3 в час. Он имеет относительно высокую цену благодаря своей прочной конструкции. Из-за высокой стоимости замену или установку этого устройства лучше доверить опытному специалисту.

В основе его работы лежит мембрана с пружиной в герметичной камере. Это делает его полностью защищенным от любого вида засорения. Пружина передает усилие на небольшой клапан, который, в свою очередь, регулирует расход воды на выходе в систему бытового водоснабжения.

Проточный

Особенностью данного типа ППВ является отсутствие движущихся механизмов. Это является основным преимуществом, так как обеспечивает защиту от поломок и увеличивает срок службы. Эта модель обеспечивает движение потока за счет постоянного вращения потока во внутреннем лабиринте.

Отсутствие отдельных механизмов и использование пластмасс в качестве материала для зубчатых колес обеспечивает низкую стоимость. Но для этой модели необходимо установить отдельный впускной клапан. Рабочий диапазон 0,5-3,0 атм.

Редуктор потока

Редуктор потока воды

Надежность и неприхотливость редуктора потока обеспечивается полным отсутствием движущихся частей. Это способствует его долговечности.

Давление на выходе стабилизируется с помощью серии узких внутренних каналов. Хаотично текущая вода сначала подавляется, проходя через ряд кривых. Она достигает определенного параметра и затем сбрасывается в один отводящий канал.

Использование проходного регулятора давления обычно ограничивается системами полива садовых участков.

Автоматический

Автоматическое устройство, регулирующее давление воды в трубе с помощью мембранного механизма. Сила сжатия пружины зависит от давления воды. Это размыкает и замыкает контакты в регуляторе, который запускает или останавливает насос в насосе. Реле является стабилизатором давления в системе водоснабжения квартиры или дома.

Автоматический

Автоматический регулятор давления конструктивно похож на мембранный регулятор давления. Он отличается от мембранного регулятора давления тем, что имеет два винта для изменения диапазона рабочего давления в системе водоснабжения.

Его работа обеспечивается мембраной и двумя пружинами, сила сжатия которых регулируется специальными гайками. Когда давление воды на входе низкое, мембрана ослабевает. Когда давление на входе увеличивается, мембрана сжимается, вызывая сужение выходного отверстия.

В комплекте с автоматическим регулятором давления поставляется автоматический регулятор давления, который приводит в действие пружины на мембране. Когда давление низкое, пружины замыкают контакты, запуская насос. Его функция заключается в поддержании давления в системе на определенном уровне.

В электронном виде

Электронный механизм контролирует поток воды в системе труб и при необходимости активирует насосную станцию. Датчик фиксирует и обрабатывает необходимые данные. Когда в трубах нет воды, на электронный контроллер поступает сигнал, и насос не включается. Проект состоит из:

Электронный контроллер

Жилье.
Датчики слежения.
Электронное реле.
Монтажная втулка для регулятора давления.
Рукав, к которому подключена система.

Параметры стабилизации можно задать на экране, на котором отображаются характеристики водоснабжения. Электронный механизм контроля расхода воды более эффективен, чем механический. Механические регуляторы не всегда способны вовремя отреагировать на сухость в системах водоснабжения, поэтому в бытовом применении все чаще используются электронные устройства.

Эти регуляторы бесшумны и надежно защищают от скачков давления воды.

В электронном виде

Электронный регулятор давления воды

Это передовое устройство полностью автоматического типа с бесшумной работой, обеспечивающее полную защиту установки от гидроударов.

На электронном дисплее отображается текущая информация о характеристиках потока в водопроводной магистрали. Электронный механизм постоянно контролирует подъем воды в трубопроводе с помощью датчика движения.

Присоединенная насосная станция включается автоматически при получении сигнала от датчиков слежения. Если водоснабжение сухое, электроника не позволит насосу включиться.

Благодаря интеллектуальному электронному механизму, устройство полностью удовлетворит все потребности пользователя в автоматическом режиме.

Лабиринт

Одна из самых простых коробок передач в разработке и использовании. Внутренняя движущаяся механическая часть отсутствует.

Повышение давления, возникающее в потоке воды, гасится путем прохождения воды через систематически расположенные небольшие каналы (лабиринты).

Регулятор этого типа устанавливается непосредственно перед входом в систему водоснабжения.

Примитивная конструкция устройства не гарантирует полной безопасности эксплуатации водного оборудования, что ограничивает его применение.

Типы и конструкции зубчатых передач

В зависимости от места установки и назначения различают два типа редукторов:

Спереди, интегрирован с коробкой передач. Предназначен для передачи крутящего момента на передние колеса полноприводных и переднеприводных автомобилей;
Задний, установленный на задней оси. Этот агрегат приводит в движение задние колеса полноприводных и заднеприводных автомобилей.

В основных трансмиссиях автомобилей используются многоступенчатые приводы, в которых применяется несколько последовательно соединенных шестерен. В классической конструкции задней передачи есть две такие ступени – шестерня и зубчатая передача.

В зависимости от способа соединения шестерен различают конические, прямозубые и гипоидные передачи. Конические шестерни также используются в автомобильных рулевых механизмах.

Фаска

Для этого используется пара конических шестерен, установленных под углом 90 градусов. Эти агрегаты используются в заднеприводных и полноприводных машинах.

Цилиндрический

Устройство состоит из пары прямых цилиндрических шестерен, находящихся в зацеплении друг с другом и установленных параллельно друг другу. Эта главная передача используется в коробках передач переднеприводных автомобилей.

Гипоид

Две цилиндрические шестерни, расположенные под углом 45 градусов, используются для передачи крутящего момента в полноприводных и заднеприводных автомобилях.

Планетарный

Узел, состоящий из нескольких шестерен, расположенных в одной плоскости и находящихся в зацеплении друг с другом.

Червячная передача

Используется исключительно в системах рулевого управления и состоит из червячной и ведомой шестерен, расположенных под прямым углом.

Комбинированный косозубый узел часто используется в трансмиссии автомобиля, где главный и ведомый валы могут перекрываться или располагаться параллельно.

Трансмиссии автомобилей характеризуются передаточным числом. Это отношение между угловыми скоростями ведущего и ведомого валов. Тяжелые машины оснащены большими передаточными числами. Это обеспечивает им высокий крутящий момент в сочетании с низкой максимальной скоростью. Для высоких скоростей на более легкие автомобили устанавливаются коробки передач с передаточным числом около 5.

Коробка передач и дифференциал выполняют принципиально разные функции: первая увеличивает или уменьшает крутящий момент, второй распределяет его между осями и колесами.

Каково назначение коробки передач?

Интеграция регуляторов давления в систему водоснабжения решает задачу защиты дома от затопленияВодонагреватель оснащен регулятором давления, что значительно продлевает срок службы бытовой техники.

Водонагреватели, бойлеры, котлы и другие приборы запрограммированы на работу в определенных диапазонах повышения уровня воды.

Колебания давления в системе водоснабжения негативно влияют на работу приборов, часто вызывая их поломку. Неисправные соединения труб, сварные швы и стыки (особенно в изношенных водопроводных трубах).

Необходимо ли это?

Одно- или двухэтажный дом чаще всего подвергается избыточному давлению в системе водоснабжения. Когда вода поднимается на более высокие этажи высотных зданий, фронт воды теряет свою силу, и скачки давления становятся менее опасными.

Благодаря установке регулятора давления воды в отдельном здании водонагревательные и отопительные приборы (котлы, бройлеры) больше не испытываются на прочность гидроударами. Срок их службы увеличивается.

Где должны быть расположены водопроводные сети?

В одноквартирных домах с центральным водоснабжением регулятор давления Должен быть установлен сразу после первого запорного клапана и фильтра для отделения крупной грязи.

Затем устанавливаются обратный клапан, счетчик воды и внутренняя сантехника. После фильтрующего картриджа порядок установки строго не определен, устройства могут быть заменены.

Какую модель мне выбрать?

При выборе редукционного клапана необходимо учитывать следующие моменты

мощность подключенной или имеющейся водопроводной сети, необходимый объем воды для водоснабжения частного дома в м3/ч;
Диапазон регулировки для рабочих условий – минимальные и максимальные значения для регулировки;
Оснащен ли редуктор манометром или имеется ли герметичное отверстие для его подключения;
Наличие резьбовых соединений и, желательно, полусоединений – это значительно упрощает сборку и разборку устройства для замены или ремонта.

Основные технические параметры и ориентировочная цена наиболее часто используемых моделей редукторов давления (редукторов давления воды):

Название продукта	Номинальное отверстие (мм)	Диапазон регулирования (атм)	Производительность (м3/ч)	Стоимость (руб.)
РД-15 (поршень)	15	1-4,5	1,8	250
RD-32 (поршень)	32	1-4,5	4,9	680
RDV-15-2A (мембрана)	15	0,5-7	1,87	600
Valtec 1/2 (поршень)	15	1-4,5	1,84	1100
Valtec 3/4 (поршень)	32	1-4,5	2,23	1200

Важно! В некоторых случаях высокая стоимость редуктора оправдана за счет надежности устройства, удобства использования, длительного срока службы.

Пошаговые инструкции по установке

Простая конструкция и легкая регулировка позволяют выполнить работу по установке устройства в гидравлическую систему, не требуя профессиональных навыков.

Установка редукционного клапана давления воды

Положение редуктора давления регламентируется техническими нормами для систем водоснабжения и канализации. Эти устройства должны быть размещены в начале запорной арматуры, перед измерительными приборами. Таким образом, они более эффективно защищают технические устройства, счетчики воды и фильтрующие устройства.

Как самостоятельно установить регулятор давления воды

Каждый регулятор давления воды поставляется с пошаговой схемой установки в инструкции. Это позволяет легко установить его в квартире или частном доме любому человеку с гаечным ключом в руках.

Регулятор давления должен быть установлен в линии подачи воды между водозапорным клапаном и водомером в соответствии со строительными нормами.

Правильное расположение регулятора давления обеспечивает безопасность системы водоснабжения, а также всех фильтров и счетчиков воды.

Если вы уверены, что сможете выполнить работу без привлечения профессионального сантехника, можете приступать.

ПРЕДУПРЕЖДЕНИЕ Выполняйте установку с помощью разводного и газового гаечного ключа и надевайте перчатки, чтобы не обжечь кожу рук.

Установка

Процедура установки:

Определите место установки устройства. Найдите стрелку на корпусе устройства и совместите ее с направлением потока воды в системе.
Регулятор давления монтируется в трубопроводную систему с помощью двух полумуфт (с обоих концов).

Общее название этого соединения – “американское”. Эти детали обычно поставляются вместе с изделием, а если их нет в наличии, то их легко можно приобрести в любом специализированном магазине.

В зависимости от материала водопроводных труб (пенопласт, металлопластик, металл) необходимо приобрести соответствующие колена. В некоторых случаях может потребоваться приобретение адаптеров.

В случае полипропиленовых труб переходники припаиваются к концам труб с помощью паяльника. Затем устанавливается сам регулятор путем затягивания накидных гаек с обеих сторон устройства. В случае металлических трубопроводов соединение выполняется с помощью холста и гидравлического герметика. Для установки полумуфт этим методом необходим газовый или разводной гаечный ключ.
Эти же инструменты используются для затягивания гаек на резьбовых концах регулятора при подключении его к водопроводу.
Если устанавливаемый контроллер оснащен манометром, обратите внимание при установке на разборчивость показаний на циферблате прибора.

Установка в квартирах

Убедитесь в наличии всех фитингов для полипропиленовых труб. Которые понадобятся вам во время монтажных работ.
Начните с проверки устройства и установки заглушек на боковые отверстия регулятора давления. На них должны быть установлены манометры.
Лучше всего устанавливать устройство на горизонтально установленной трубе. Это обеспечит вертикальное положение регулятора давления для бесперебойной работы.
Установите запорные клапаны выше и ниже регулятора давления. В аварийной ситуации краны можно использовать для быстрого перекрытия подачи воды.
Стрелка потока воды на регуляторе давления облегчает правильную установку манометра. Если регулятор давления установлен правильно, пробка для установки манометра должна находиться сверху.
Чтобы продлить бесперебойную работу регулятора давления, лучше установить фильтр перед подачей воды к регулятору давления.
Используйте ленту ФУМ для надежных соединений, чтобы предотвратить возможную протечку конструкции.

Регулировка редукционного клапана в жилом помещении

Работа регулятора давления основана на балансе двух противоположных сил, которые образуются в корпусе

Оптимальная скорость потока на выходе составляет 2-3,5 кг/см2 . В случае утечки происходит падение давления на 1,2-1,5 атм, в зависимости от установки. Через несколько секунд давление поднимается до уровня ниже статического давления. В идеале давление на входе должно быть на 1,5 кг/см² выше, чем на выходе. В противном случае скорость жидкости, протекающей по трубопроводу, заметно снизится.

Большинство регуляторов предварительно настроены на 3 бар. При необходимости этот параметр можно регулировать независимо, изменяя давление в большую или меньшую сторону.

Современный регулятор давления воды не требует специальных инструментов для настройки. Регулировка выполняется вручную или с помощью широкой отвертки или подходящего гаечного ключа сразу после подключения к системе водоснабжения.

Первое, что необходимо сделать после установки, – проверить качество установки. Для этого необходимо открыть подачу воды и проверить наличие утечек. В некоторой степени их можно полностью устранить, используя уплотнительные материалы.

Регулировка начинается с закрытия всех кранов. Изменение давления в трубопроводе осуществляется путем поворота специальной головки управления, расположенной в нижней части корпуса. Для увеличения давления головка поворачивается по часовой стрелке, для уменьшения давления – против часовой стрелки. Один полный оборот изменяет давление на полбара. Если установлен манометр, его можно определить по движению стрелки.

Почти все бюджетные регуляторы не имеют манометра, что означает невозможность точной установки давления в системе. Чтобы решить эту проблему, используйте один из следующих методов:

“На глаз” – после поворота головки в нужном направлении откройте смеситель. Давление оценивается визуально.
Временная установка измерительного устройства в системе, в данном случае манометра. После регулировки манометр откручивается, а отверстие закрывается пробкой.

Первый метод не позволяет точно определить давление, а это значит, что значение в любом случае будет отклоняться от нормы. Единственный вопрос, который остается, – это размер отклонения. Слишком высокое или слишком низкое давление является нарушением правил гидравлики.

Редуктор давления с манометром обеспечивает точное снижение давления на основании показаний манометра. Можно выбрать версию с уже установленным манометром, а также версию с предусмотренным местом для его установки. Сами манометры часто изготавливаются с дополнительным дисплеем и шкалой, показывающей температуру жидкости в системе. Эта функция полезна в сетях горячего водоснабжения.

Регулировка приборов

Нормативное давление в системе водоснабжения составляет 2-4 атм, фактическое давление всегда выше. Регуляторы давления настроены на заводе на среднее значение 3 атм. Для обеспечения более длительного срока службы регулятора давления разница в напоре воды ниже по течению от устройства не должна превышать 1,5 атм во время непрерывной работы.

Регулятор давления должен быть отрегулирован для достижения требуемого напора:

перекрыть воду из бытовой установки с помощью запорного устройства (шарового крана, вентиля);
С помощью плоской или фигурной отвертки поверните регулировочный винт на необходимый угол;
откройте входной кран и одновременно вентиль крана умывальника или ванны и проверьте настройку на манометре;
Этот процесс повторяется до тех пор, пока не будут получены желаемые результаты.

Современные модели оснащены ручкой и шкалой для регулировки давления. В зависимости от направления, в котором повернута ручка, поток воды на выходе из устройства уменьшается или увеличивается.

Как расположить регуляторы давления воды в доме

Для того чтобы стабилизировать давление воды и избежать перебоев в бытовом водоснабжении, необходимо установить специальный регулятор давления. Плоский регулятор давления также предотвращает возможные отказы из-за гидроударов. Большинство домовладельцев уже испытали на себе преимущества установки регулятора давления.

Схема подключения плоских регуляторов давления

Поскольку квартирные регуляторы давления воды устанавливаются для снижения давления в магистрали, их следует устанавливать на стояке после счетчика и фильтра очистки. Рекомендуется устанавливать его в горизонтальном положении, а регулятор давления должен располагаться между двумя запорными клапанами. Регуляторы давления в жилых помещениях должны устанавливаться в вертикальном положении (горизонтальная или наклонная установка не допускается).

Установка регулятора давления практически не отличается от установки водомера или сетчатого фильтра. Как правило, направление потока рабочей среды обозначено стрелкой на корпусе устройства, а манометр или его соединительное гнездо всегда находится в верхней части редуктора.

Рекомендуется устанавливать манометр вместе с регулятором давления.

Перед установкой регулятора сначала перекройте воду (нелишним будет сообщить соседям, если затронут главный стояк). При необходимости установите запорный клапан на входе, к которому будет подключен механический фильтр. На регуляторе давления обязательно должен быть установлен шаровой кран.

Все соединения должны быть тщательно герметизированы. Чтобы не повредить регулятор, уплотнение должно быть выполнено с помощью герметика, чтобы снизить риск утечек.

Если вы опытный пользователь, вы можете установить регуляторы давления у себя дома, но рекомендуется доверить установку профессионалам.

Обратите внимание. Использование регулятора давления защищает вашу бытовую технику и систему водоснабжения от гидроударов, поломок и аварийных ситуаций.

Правильная установка регулятора давления в частном доме

Регуляторы давления для одноквартирного дома выполняют ту же функцию, что и для квартиры, с той лишь разницей, что в системе водоснабжения одноквартирных домов присутствует насос. Регуляторы давления воды для бытовых установок следует устанавливать так, чтобы манометр был направлен вверх в точке подключения к бытовой сети (предпочтительно после водомера). Если это еще не сделано, на входе в бытовую сеть следует установить фильтр грубой очистки. Запорные клапаны устанавливаются до и после регуляторов давления воды на насосах.

Порядок включения регулятора давления

Для стабилизации напора жидкости за регулятором давления должен быть проложен прямой участок трубы диаметром не менее пяти диаметров. Если у вас есть минимальные навыки сантехника, вы можете самостоятельно установить регулятор давления воды на водопроводном вводе вашего дома, но для гарантии качества лучше, чтобы его установил опытный профессионал.

Последствия отсутствия адаптации

Если регулировка не выполняется, то технически не существует технически вредные последствия не наступят. Однако неудобно пользоваться водой из крана или смесителя, если давление воды слишком высокое или слишком низкое.

Регулировка прибора

Многие хозяева задаются вопросом, как отрегулировать регулятор давления воды в своей квартире. Это задание можно легко выполнить своими руками. Большинство устройств имеют предварительно установленные параметры. В соответствии с этим, давление составляет 3 бар. Однако при необходимости вы можете самостоятельно уменьшить или увеличить этот параметр.

Разворачивание регулятора давления воды

Для регулировки может понадобиться гаечный ключ или широкая отвертка. Выбор инструмента зависит от модели коробки передач. Конечно, в современных устройствах регулировка выполняется вручную, без использования дополнительных инструментов.

Прежде всего, убедитесь, что регулятор давления воды в системе водоснабжения установлен правильно. После установки устройства откройте подачу воды. На этом этапе проверьте герметичность системы. Для предотвращения подобных проблем при установке редуктора давления целесообразно использовать уплотнительный материал.

Регулятор давления воды в квартире следует настраивать при закрытых кранах. В нижней части устройства находится регулировочная головка, которая отвечает за регулирование давления в трубе. Если необходимо увеличить давление, головка вращается по часовой стрелке. В противном случае вращение происходит против часовой стрелки.

Один полный оборот головки изменяет давление на 0,5 бар. Это будет заметно по движению стрелки. При этом устанавливается регулятор давления воды в квартире. Работу можно легко выполнить своими руками.

Правильная работа после установки

Водная сеть (в большей или меньшей степени) насыщена фракциями кальция и магния.

Со временем в камере давления и механической части регулятора образуются неизбежные отложения. Постепенное опускание разгрузочной головки сигнализирует о засорении устройства.

При небольшом уменьшении дефект можно устранить, затянув регулировочный винт.

Если на выходе из регулятора наблюдается значительное снижение напора воды, необходимо провести профилактический осмотр. Открутив накидные гайки с обеих сторон, отсоедините устройство от системы водоснабжения (предварительно закройте впускной клапан).

Тщательно промойте регулятор давления под высоким давлением в течение 1-2 минут. Поместите оба входных и выходных отверстия регулятора под промывочную насадку. В большинстве случаев этот метод помогает, и давление приходит в норму. Если профилактика не помогает, устройство необходимо заменить.

Внимание! Прежде чем разбирать регулятор давления, проверьте точную причину проблемы. Прежде всего, промойте отстойник или замените картридж входного фильтра.

Некоторые нюансы

Но как отрегулировать давление воды в квартире, если установлен бюджетный редуктор, который не имеет манометра. Эта проблема может быть решена несколькими способами:

Первый вариант – временно установить в системе манометр, который позволит точно определить величину напора. После регулировки манометра в квартире манометр снимается, а на его место вставляется заглушка.
Второй вариант проще в реализации. Нет необходимости устанавливать или демонтировать счетчик воды. Настройка производится только на глаз. После нескольких оборотов головки откройте смеситель и визуально оцените прочность головки.

Недостатком второго метода является то, что головка не может быть установлена на точное значение. Впоследствии это может привести к неисправности приборов и сантехники. Дело в том, что в квартире существует норма напора холодной воды, при которой сантехнические приборы работают нормально. Однако, если давление слишком высокое или низкое, это приводит к нарушению их работы

Схема регулятора давления

Часто случается, что давление в системе водоснабжения падает, если засорился фильтр или окислился регулятор давления на входе воды в квартиру. Эту проблему можно решить легким постукиванием по корпусу или с помощью торцевого ключа и поворота регулировочного винта.

Однако если регулятор невозможно отрегулировать, его следует просто заменить.

Учитывая такие особенности, эксперты рекомендуют серьезно подойти к выбору устройства. Лучше всего обратить внимание на современные модели, которые оснащены контрольно-измерительным устройством и могут быть легко отрегулированы без дополнительных инструментов. Популярные бренды: Honeywell, Watts и Officine Riqamonti. Не лишним будет установить фильтр, который защитит регулятор от засорения и тем самым продлит срок его службы.

Приложение

Регулировка давления воды после регулятора – это очень простая процедура, которую может легко выполнить любой пользователь. Вам не придется лишать себя комфорта при использовании водопроводной воды.

Заключение

В современном частном доме практически невозможно поддерживать сантехническое оборудование в надлежащем состоянии без установки регулятора давления воды.

После подключения устройства одновременно решаются несколько задач:

обеспечение безопасной эксплуатации машин и оборудования (подавление гидроударов из системы водоснабжения);
достижение стабильного давления потока воды на выходе устройства;
Получение правильного значения давления для системы водоснабжения в доме и его регулирование возможно;
Снижение шума в трубах во время забора воды.

Затраты на приобретение устройства быстро окупаются, обеспечивая владельцу экономию времени и средств на ремонт и покупку нового оборудования.

Читайте далее:
