Как заменить линейные люминесцентные лампы
Светодиоды в светильниках

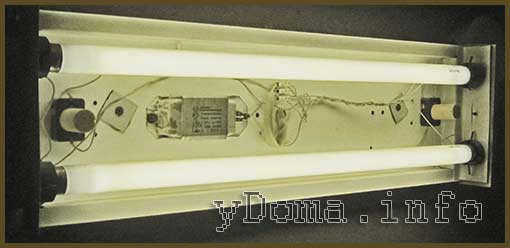

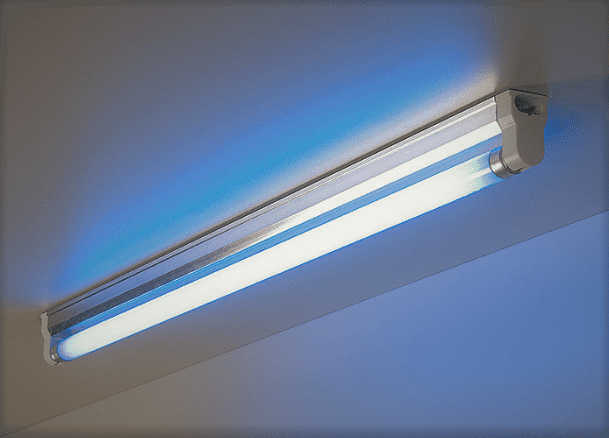

Сегодня офисы, магазины и промышленные цеха часто освещаются люминесцентными лампами, в которых в качестве пускорегулирующего аппарата используется дроссель.
По сравнению с лампами накаливания, люминесцентные лампы в пять раз экономичнее и служат в несколько раз дольше, но их все равно приходится регулярно заменять, что влечет за собой расходы на новые лампы и стартеры, оплату услуг электриков и утилизацию. Другими основными недостатками старых светильников являются низкая эффективность (50% энергии теряется в дросселе балласта), мерцание ламп по мере их старения и дребезжание дросселя балласта при частоте 50 Гц.

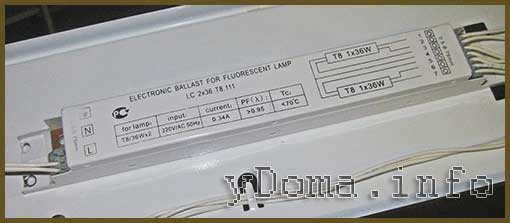

В современных светильниках с люминесцентными лампами вместо балластного дросселя используется электронный пускорегулирующий аппарат (ПРА), что позволило увеличить КПД более чем до 90%, мерцание ламп и шум перестали быть неприятными, но другие недостатки остались. Примером таких светильников является линейка прямоугольных и квадратных светильников ЛПО и ЛВО (для потолков Армстронг) от российского завода "Ксенон". Светильники недорогие и качественные, у меня на работе в кабинете за два года установлено четыре двойных светильника. До сих пор мне не приходилось менять лампочки или ремонтировать светильники.
Дизайн светодиодных светильников
В настоящее время появилось новое поколение светильников направленного света, которые по размеру и внешнему виду похожи на люминесцентные лампы. Однако вместо люминесцентных ламп в них используются светодиоды. Эти светильники экономичны и долговечны, но все же достаточно дороги.
Промышленность освоила производство альтернативных светодиодных ламп, размеры, внешний вид и яркость которых полностью соответствуют люминесцентным лампам. В качестве источника света используются светодиоды. Срок службы светодиодных аналогов в несколько десятков раз больше, и их не нужно утилизировать. Благодаря наличию светодиодных аналогов люминесцентных ламп у нас есть возможность сэкономить деньги – не покупая новое поколение ламп, мы можем самостоятельно заменить только люминесцентные лампы в устаревших светильниках на светодиодные, оставив старые светильники. Переделка старых люминесцентных ламп не требует привлечения квалифицированных специалистов и, благодаря инструкции, может быть выполнена любым мастером в домашних условиях своими руками.

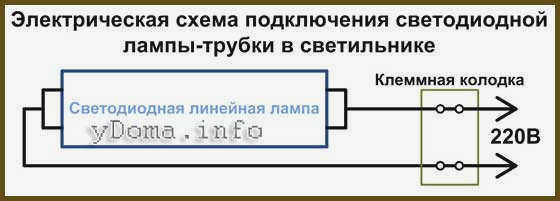

Светодиодная люминесцентная лампа представляет собой прозрачную пластиковую трубку, содержащую ламинированную листовую ленту с впаянными светодиодами и драйвер. Таким образом, светодиодная лампа не требует установки внешнего драйвера. Она подключается непосредственно к сети 220 В.

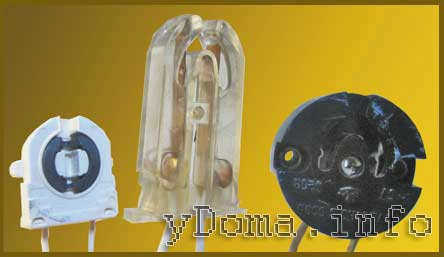

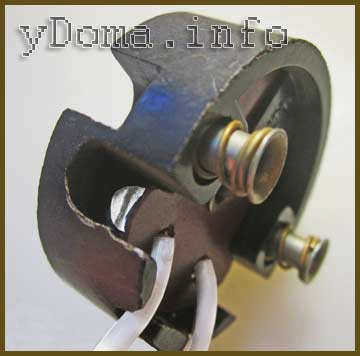

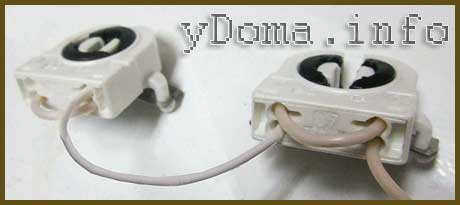

Светодиодная лампа-трубка, как и люминесцентные лампы, имеет цоколь G13. Внутри светодиодной лампы контакты соединены между собой куском медного провода, так что напряжение питания может быть подано на любой из контактов. Светодиодная лампа-трубка полностью способна заменить люминесцентные лампы в светильниках без механических изменений. Необходимо лишь модифицировать электропроводку, удалив ненужные провода.
Конструкция люминесцентной лампы
Она состоит из трубки, которая запаяна с обоих концов. В сосуде находится газовая смесь из аргона и паров ртути. Внутренняя поверхность покрыта слоем люминофора. Электрический ток вызывает здесь разряд, который заставляет газовую смесь светиться. Это представляет собой ультрафиолетовое излучение. Роль покрытия заключается не только в том, чтобы вывести энергию в видимый диапазон, но и в том, чтобы остановить жесткое ультрафиолетовое излучение, делая лампу безопасной для использования.
Каждая лампа содержит не менее 2 миллиграммов ртути – вещества, опасного для человеческого организма. В рабочем состоянии она герметично закрыта, что обеспечивает безопасность окружающих.
Не всем нравится холодный свет, излучаемый этим светильником. К стробоскопическому эффекту, возникающему во время работы, нужно привыкнуть. Представленные здесь характеристики люминесцентных ламп заставят пользователей дважды подумать об их замене.
Описание видео
Как заменить люминесцентные лампы на светодиоды.
В одной лампе обычно содержится несколько светодиодов. Питание обеспечивается специальной схемой – драйвером. Конструкция должна включать теплоотвод, предназначенный для отвода избыточного тепла наружу. Светодиоды размещаются на длинной и узкой текстолитовой плате. Для их соединения не используется пайка. Для защиты контактов используются специальные позолоченные гнезда.
Несмотря на то, что конструкция всех светодиодных ламп схожа, существует большое разнообразие дизайнов ламп. Путем добавления в кристаллы специальных веществ достигается желаемый оттенок света. Он может быть теплым или холодным.
Одна из важных задач драйвера – преобразовать входное переменное напряжение в постоянное. Это делается с помощью диодного моста, который устанавливается на входе схемы. Прозрачная оболочка предназначена для защиты внутреннего пространства и оптимизации рассеивания света.
Читайте также:
Как правильно разобрать светодиодную лампу и отремонтировать ее
Преобразование люминесцентного светильника в светодиодный светильник
Если люминесцентная лампа вышла из строя, в светильник можно установить светодиодную ленту. Эта модификация не будет заметна внешне, но сделает светильник более экономичным и надежным. Ресурс светодиодных лент почти в 5 раз больше, чем у люминесцентных ламп, поэтому повторный ремонт светильника не потребуется.

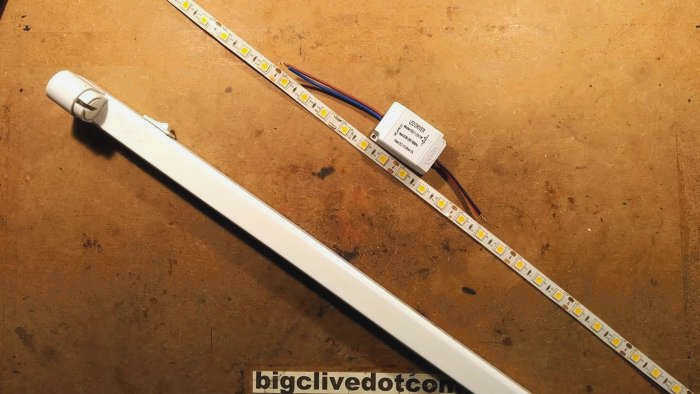

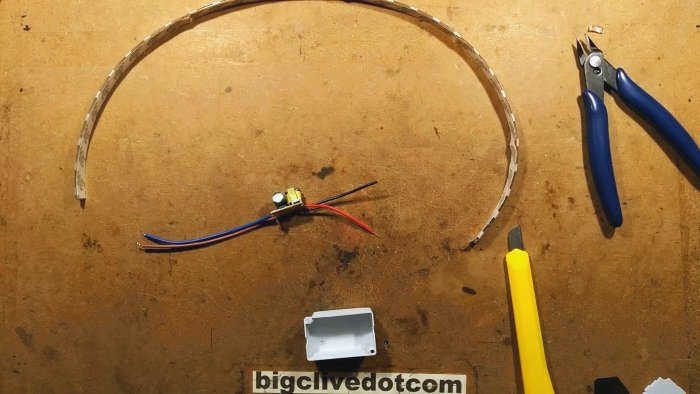

Материалы:
- Неисправный люминесцентный светильник;
- Светодиодная лента – http://alii.pub/5pc52f
- Миниатюрный светодиодный драйвер – http://alii.pub/5pc53e
- одножильные провода.

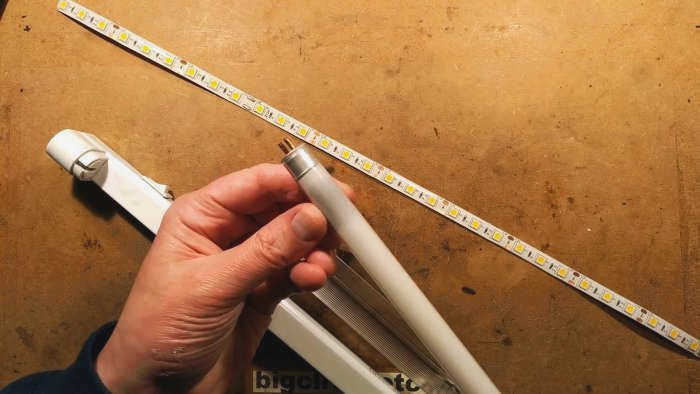

Необходимо снять рассеиватель светильника и извлечь люминесцентную лампу.

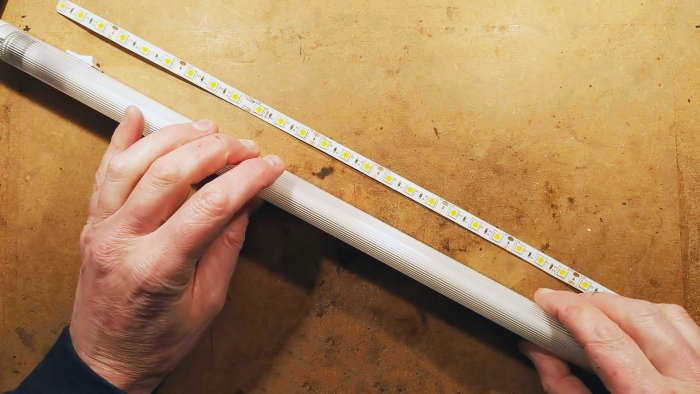

Затем от светодиодной ленты отрезается кусок, чтобы приклеить ее. Затем необходимо рассчитать ее длину или измерить мощность мультиметром для выбора драйвера.

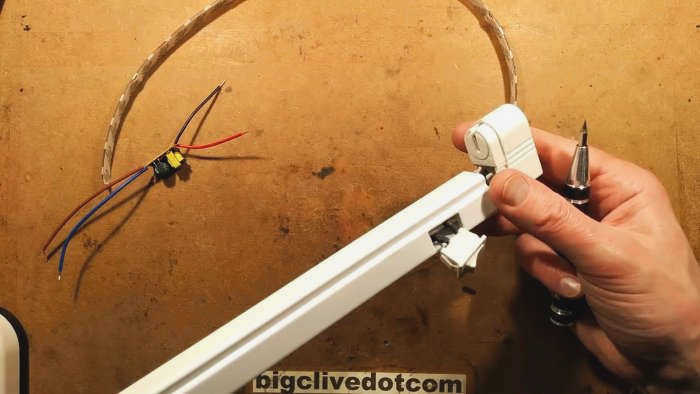

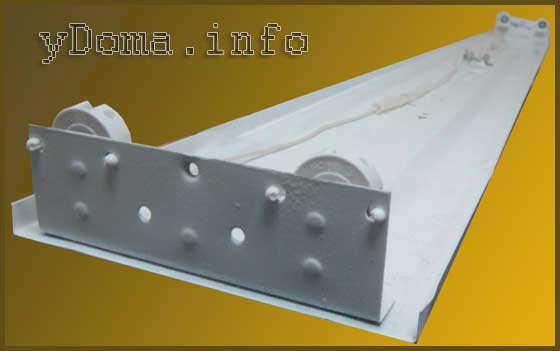

Корпус лампы разбирается. Удалите из него все электронные компоненты, так как они не понадобятся для светодиодной ленты.

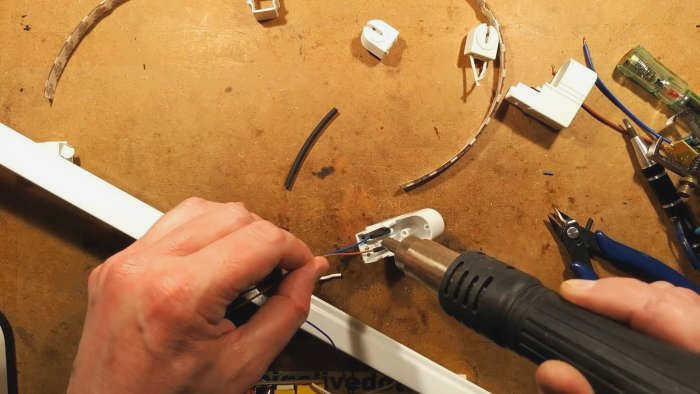

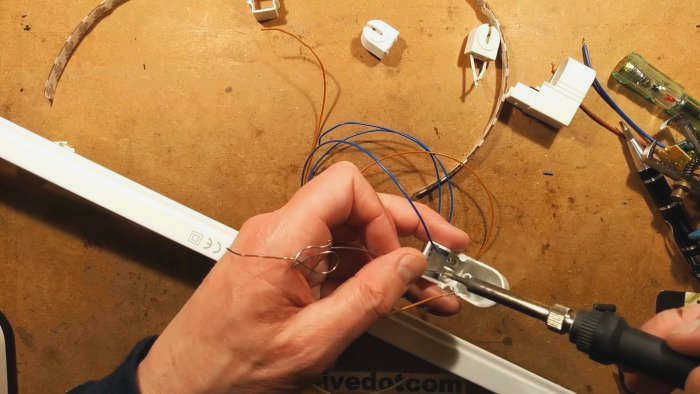

2 провода припаиваются к входу на боковой стороне корпуса.
Как переоборудовать светильники для светодиодного освещения
Прежде чем модернизировать светильник, внимательно ознакомьтесь с электрическими схемами. Люминесцентные лампы, в отличие от светодиодных, подключаются одним способом.
Первый основан на устройстве управления, состоящем из стартера, конденсатора и дросселя, второй – на электронном балласте, состоящем из одного высокочастотного преобразователя. В светодиодных устройствах нет никаких дополнительных компонентов: драйвер встроен в корпус. Напряжение подается на драйвер через контакты розетки, которая также выполняет роль светильника.
Перед тем как переоборудовать люминесцентный светильник в светодиодный, необходимо внимательно ознакомиться с документацией к устройству. Самыми популярными светодиодными светильниками остаются лампы Т8, в которых фаза и ноль подключены с разных сторон. Этот тип светильников лучше всего подходит для модернизации.
Инструкция по замене
Чтобы сделать светодиодный светильник аналогичным люминесцентному, необходимо последовательно выполнить следующие действия:
- Отключите напряжение в жилом помещении.
- Снимите крышку для доступа к компонентам схемы.
- Отсоедините стартер, конденсатор и дроссель от электрической цепи.
- Отделите провода, подходящие к клеммам, и подключите их к нейтральному и фазному проводам.
- Удалите или изолируйте оставшиеся провода.
- Вставьте светодиодную лампу и проверьте соединение.
Описанная выше схема подходит для устройства с ПРА. Инструкция по замене люминесцентной лампы на электронный пускорегулирующий аппарат еще проще. Сначала отпаяйте или отрежьте кусачками провода, идущие к балласту и от него. Фазный и нулевой провода соединяются с проводами цоколя. Соединение изолируется, вставляется лампа и подключается напряжение.
Модернизация светильников Philips также не представляет сложности. Производитель позаботился о том, чтобы это было легко для пользователей. Чтобы установить светодиодную лампу, достаточно выкрутить стартер и заменить его вилкой, которая всегда входит в комплект.

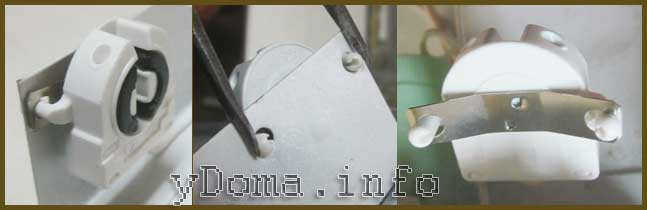

Перед преобразованием люминесцентного светильника в светодиодный необходимо выбрать подходящий цоколь. Поворотная модель является универсальной: ее можно устанавливать в светильники как с вертикальными, так и с горизонтальными цоколями. Регулируя угол наклона, можно менять направление светового потока.
Перед заменой светильника Армстронг на светодиодный светильник следует приобрести светодиодные линейные лампы. Они были специально разработаны для замены люминесцентных ламп в светильниках такого типа. Используемые в них светодиоды имеют длительный срок службы. Если они выходят из строя, то не выделяют вредных для человека веществ. В светильнике уже есть драйвер, поэтому лампа работает непосредственно от сети.
