Балки перекрытия. Как сделать балку перекрытия из досок 50х150 мм с пролетом от стены до стены 6 метров.
При проектировании любого здания необходимо рассчитать несущую способность балок. В индивидуальном строительстве в подавляющем большинстве случаев используются однопролетные деревянные балки в виде брусьев, досок или бревен различной длины.
Оптимальное сечение и расстояние между балками выбирается в зависимости от длины пролета и предполагаемых нагрузок. Так, для балки 150х150 мм с пролетом 6000 м и монтажным шагом 500 мм прогибная нагрузка превышает нормативную в 2,46 раза, для шага 400 мм – в 2 раза, а для шага 300 мм – в 1,5 раза, в то время как расчетная нагрузка в этой зоне составляет 300 кг/м2 , а распределенная – 90 кг/м2. Возможное расстояние между балками 150х150 мм, при котором перекрытие может нести эту нагрузку, составляет 200 мм. Однако следует помнить, что в каждом случае разрушающая нагрузка составляет 1650 кг.
Прочность и надежность перекрытия зависит от сечения балки. Так, если высота балки составляет 200 м, а ширина – 150 мм, то перегрузка составит всего 1,04 раза, если, наоборот, 1,88 раза при пролете 500 м и вышеупомянутой нагрузке.
Таким образом, при таком пролете балка перекрытия должна быть сплошной, а не состоять из досок 50х150 мм. Наконец, если есть второй этаж, то на него будет приходиться большая нагрузка. Кроме того, длина перекрытий составляет 6 000 мм, что означает, что соединители в элементах балки будут действовать на сдвиг. Установка более массивных соединительных элементов приведет к ослаблению самой балки.
Именно такие типы балок допускаются для пролетов 4 метра.
Наиболее распространенными видами пиломатериалов, используемых для перекрытий, являются доски и балки с так называемыми стандартными размерами: 50×150, 50×200, 100×150 и т.д. Эти балки соответствуют стандартам (после расчетов), если планируемый пролет перекрытия не превышает четырех метров.
При пролете перекрытия 6 метров и более размеры 50×150, 50×200, 100×150 уже не подходят.
Деревянные балки более 6 метров: детали
Деревянные балки перекрытия длиной более 7 метров. Деревянные балки перекрытия – размеры и нагрузки
Сделал деревянные полы в бревенчатом доме, а пол трясется, проседает, нет эффекта "батута", хочется сделать деревянные балки 7 м перекрытия, нужно перекрыть комнату 6, 8 метров длиной, чтобы не упирались в балки промежуточной опоры, какой должна быть балка для пролета 6 метров, дом с балками, что делать, если хочется сделать свободную планировку – такие вопросы часто задают пользователи форума.
Максинова ( пользователь FORUMHOUSE )

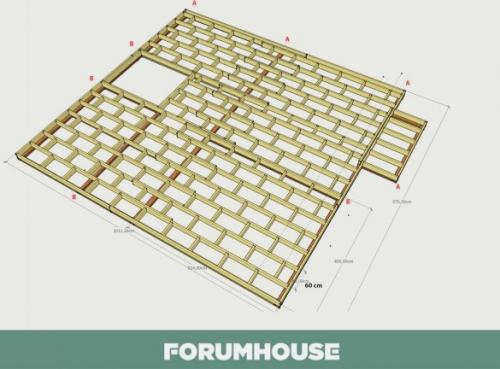

Мой дом примерно 10х10 метров. На пол я "бросила" деревянные балки, их длина – 5 метров, сечение – 200х50. Расстояние между балками – 60 см. В процессе эксплуатации пола выяснилось, что когда дети бегают в одной комнате, а вы стоите в другой, пол испытывает довольно сильные вибрации.
И этот случай не единственный.
Елена555 ( Пользователь FORUMHOUSE )
Не могу понять, какие балки нужны для промежуточных этажей. У меня дом 12х12 метров, 2 этажа. Первый этаж выполнен из газобетона, а второй этаж представляет собой деревянный мансардный этаж, покрытый брусом 6000x150x200 мм, уложенным через каждые 80 см. Балки уложены на двутавровую балку, которая опирается на колонну, установленную в середине первого этажа. Когда я хожу по первому этажу, я чувствую дрожь.
Длиннопролетные балки должны выдерживать большие нагрузки, поэтому, чтобы построить прочное и надежное длиннопролетное деревянное перекрытие, их необходимо тщательно рассчитать. Прежде всего, нужно понять, какую нагрузку может выдержать деревянная балка определенного сечения. А затем продумать при определении нагрузки на балки перекрытия, что потребуется для чернового и чистового напольного покрытия; каким будет составной потолок; будет ли перекрытие полноценным жилым помещением или нежилым чердаком над гаражом.
Балки перекрытия из дерева: размеры и расчеты
Для того чтобы построить прочное деревянное перекрытие, необходимо правильно выбрать размеры балок, для чего необходимо произвести расчеты. Деревянные балки перекрытия имеют следующие основные размеры: длина и поперечное сечение.
Их длина определяется шириной перекрываемого пролета, а сечение зависит как от нагрузки, которая будет действовать на них, так и от длины пролета и уклона укладки, то есть расстояния между ними.
В этой статье мы рассмотрим, как самостоятельно произвести эти расчеты и правильно определить размеры балок.
Чтобы определить, сколько деревянных балок и какого размера необходимо для пола, нужно:
- Измерить пролет, который они будут перекрывать;
- Определить, как они будут крепиться к стенам (насколько глубоко они будут уходить в стены);
- Рассчитать нагрузку, которой они будут подвергаться во время работы;
- С помощью таблиц или калькулятора найти правильный уклон и сечение.
Теперь посмотрите, как это можно сделать.
Длина деревянных балок перекрытия
Необходимая длина балок перекрытия определяется размерами пролета, который они будут перекрывать, и запасом, необходимым для их заделки в стены. Длину пролета можно легко измерить рулеткой, а глубина заделки зависит в основном от материала.
В домах с кирпичными или блочными стенами балки обычно устанавливаются в "гнезда" глубиной не менее 100 мм (доска) или 150 мм (древесина). В деревянных домах они обычно устанавливаются в специальные углубления на глубину не менее 70 мм.

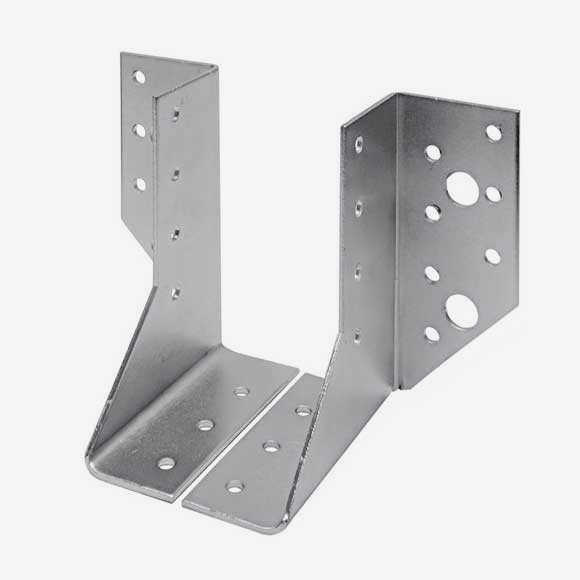

Если используются специальные металлические крепления (скобы, уголки, кронштейны), то длина балок будет равна пролету – расстоянию между противоположными стенами, на которых они закреплены.
Иногда, когда стропила крыши устанавливаются непосредственно на деревянные балки, они выступают за стены на 30-50 см, создавая тем самым свес.
Оптимальный пролет, при котором деревянные балки могут перекрываться, составляет 2,5-4 метра.
Максимальная длина деревянной балки, т.е. пролет, который она может перекрыть, составляет 6 метров. Если пролет больше (6-12 м), то следует использовать современные деревянные клееные балки или двутавровые балки, либо опирать их на промежуточные опоры (стены, колонны). Кроме того, для перекрытия пролетов длиной более 6 м вместо балок можно использовать деревянные фермы.
Деревянные балки перекрытия: типы и размеры
Несущими элементами любого деревянного пола являются деревянные балки различных типов. Чтобы обеспечить долговечность всей конструкции, важно правильно выбрать их тип, сечение, расстояние между ними и надежно закрепить к несущим стенам. Поэтому в этой статье мы рассмотрим, какими бывают деревянные балки перекрытия и как определить их размеры.
Деревянные балки могут быть изготовлены из различных пород древесины. Но, как правило, они изготавливаются из хвойных пород дерева, таких как лиственница, сосна или ель. Это объясняется тем, что они более устойчивы к изгибающим нагрузкам, чем твердые породы. Лиственница обладает лучшими свойствами среди хвойных пород, но она также очень дорогая. Поэтому в строительстве чаще всего используются сосновые лаги. Их прочность несколько ниже, чем у лиственницы, но лучше, чем у аналогичных изделий из ели, а стоимость относительно невысока.
В зависимости от формы поперечного сечения и других особенностей различают следующие виды деревянных балок:
- Из бревен (позиции 1-2 на рис. 1);
- Из досок (7);
- Из простого пиленого бруса (3);
- Из клееного бруса (4-5);
- тавровые балки (6).

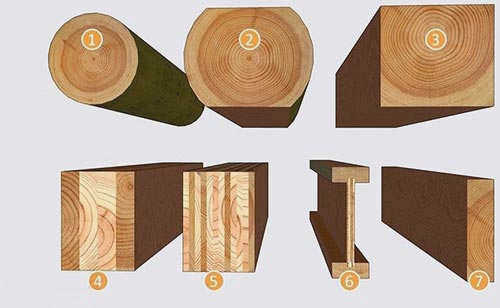

Рис.1 Типы деревянных балок перекрытия.
Бревна
Бревенчатые балки перекрытия редко используются в наши дни. Тем не менее, их можно рассматривать как вариант. Можно использовать сухие, очищенные от коры, обработанные антисептиком бревна диаметром 100-300 мм и длиной до 6 метров. Они могут быть оцилиндрованными или двухсторонними.
Доски
Для деревянных балок пола можно использовать доски толщиной не менее 50 мм и шириной 100-200 мм. Более тонкие доски использовать не следует. Как правило, доски используются для небольших пролетов.
Как выбрать количество и размер балок перекрытия?
После выбора оптимального типа деревянных балок необходимо определить их количество, расстояние между ними и размеры: длину и сечение. Выбор размеров мы рассмотрим на примере наиболее распространенного типа деревянных балок перекрытия – пиломатериалов или досок.
Длина
Сначала определите длину. Необходимую длину легко найти, измерив рулеткой пролет, который вы хотите перекрыть. К полученному значению прибавьте величину заделки балки в несущие стены с каждой стороны: не менее 150 мм – для балок из бруса и не менее 100 мм, если они изготовлены из доски. Это касается тех случаев, когда несущие стены выполнены из кирпича или различных видов блоков. Если они деревянные (бревно, брус), то глубина забивания гвоздей должна быть не менее 70 мм.
Следует отметить, что максимальный пролет деревянной балки из стандартных пиломатериалов или досок составляет 6 м. Подходят балки с пролетами 6,20-6,30 м. Для перекрытия больших пролетов (до 12 м) требуется дополнительная промежуточная опора (внутренняя несущая стена, колонны) или использование клееных балок или деревянных двутавровых балок.
Количество и расстояние между балками
Количество балок напрямую зависит от расстояния между ними. Обычно оно составляет от 450 мм до 1 200 мм. Он может быть выбран для обеспечения заполнения пространства между балками теплоизоляцией или по другим причинам.
Читайте также: Железобетонные балки перекрытия: размеры, национальные стандарты, производство
Обратите внимание, что этап укладки также напрямую зависит от площади поперечного сечения и обратно пропорционально от длины балок (ширины перекрываемого пролета). Например, при одинаковой длине балки, чем больше сечение балки, тем больше может быть шаг, и наоборот, при одинаковом сечении балки, чем больше длина, тем меньше шаг.
Как выбрать размер и расстояние между балками?
Длина балки рассчитывается так, чтобы совпадать с существующим пролетом и иметь "запас" для обеспечения опоры на несущие стены (см. ниже конкретные числа допустимых пролетов и проходов стен).

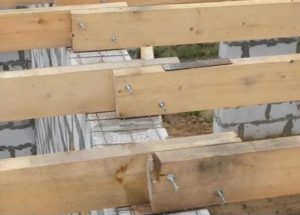

Для достижения проектной толщины и длины балок можно использовать технологию сращивания

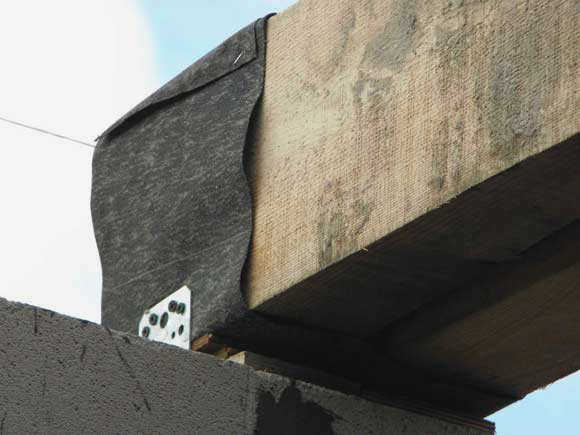

Независимо от того, как устроена балка, гидроизоляция необходима.
Сечение плиты/балки определяется расчетными нагрузками, которые будут приложены к полу во время эксплуатации здания. Эти нагрузки делятся на:
- Постоянные.
- Временные.
Временные нагрузки в жилом доме включают вес людей и животных, которые могут перемещаться по перекрытию, предметы, которые могут быть перемещены. Постоянные нагрузки включают вес самой деревянной конструкции (балки, лаги), наполнителя пола (изоляция/звукоизоляция, изоляционные маты), подстилающего слоя, чернового и чистового пола, чистового пола, перегородок, а также встроенных коммуникаций, мебели, техники и предметов домашнего обихода.
Не следует также упускать из виду возможность хранения предметов и материалов, например, при определении несущей способности холодных потолков нежилых чердаков, где могут храниться ненужные, редко используемые предметы.
За точку отсчета принимается сумма постоянной и временной нагрузок, а коэффициент безопасности обычно составляет 1,3. Точные данные (включая сечение пиломатериалов) должны определять специалисты в соответствии с положениями СНиП 2.01.07-85 "Нагрузки и воздействия", но практика показывает, что значения нагрузок в частных домах с деревянными балками оказываются примерно одинаковыми:
Как правильно установить и закрепить балки

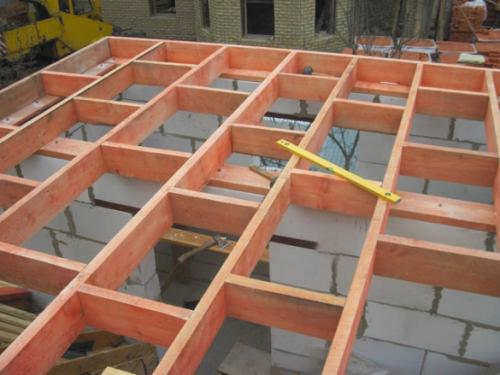

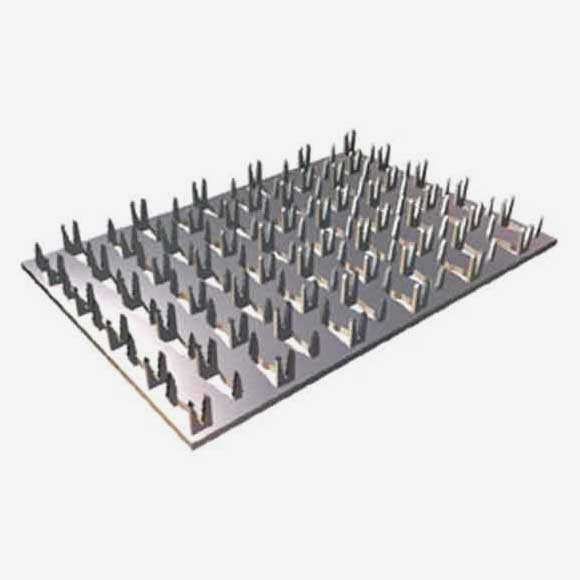

Мы определились с шагом – 60 сантиметров на метр – это золотая середина. Что касается пролетов, то лучше всего ограничиться шестью метрами, а лучше – четырьмя-пятью. Поэтому проектировщик всегда старается "укладывать" балки вдоль меньшей стороны дома/помещения. Если пролеты слишком большие (более 6 метров), используется установка несущих стен или несущих колонн с ригелями внутри дома. Такой подход позволяет использовать пиломатериалы меньшего сечения и увеличить расстояние между ними, тем самым снижая вес плиты и ее стоимость для заказчика при сохранении тех же (или лучших) несущих свойств. В качестве альтернативы, фермы формируются из более легких пиломатериалов с использованием перфорированного металлического крепежа, например, гвоздевых пластин.

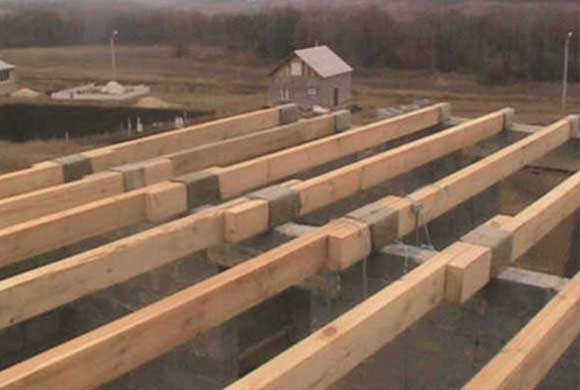

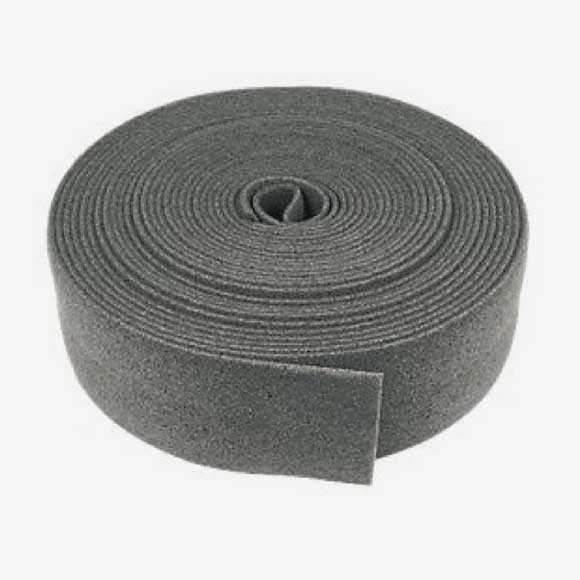

В каждом случае фермы располагаются строго горизонтально, параллельно друг другу, с одинаковым расстоянием между ними. Деревянный брус должен опираться на несущие стены и обрешетку не менее чем на 10 сантиметров. Как правило, используется 2/3 толщины наружной стены со стороны помещения (чтобы торец балки не выходил на улицу и был защищен от проникновения мороза). В деревянных стенах делается стыковое соединение, в стенах из кирпичной кладки отверстия оставляются во время кладки. В местах сопряжения балок с несущими конструкциями необходимо проложить изоляционные материалы: гибкие резиновые или шерстяные прокладки, несколько слоев асфальтового войлока в качестве гидроизоляции и т.д. Иногда участки балки, которые впоследствии будут скрыты, можно обжечь или покрыть битумным составом / грунтовкой.

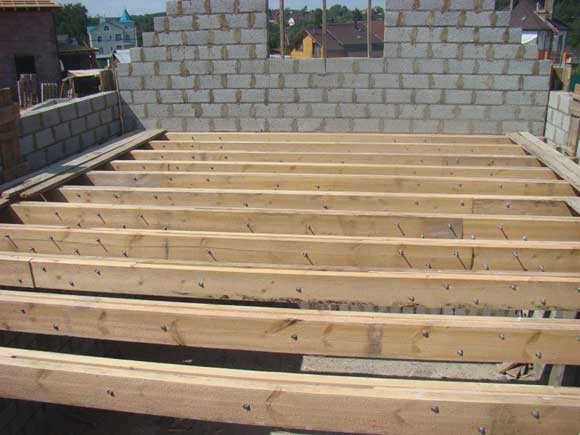

Парные балки из досок. Типы и виды деревянных балок перекрытия
Деревянные балки перекрытия в зависимости от их назначения делятся на следующие типы:
- подвал
- чердак;
- межпотолочные.
Каждый вид балок следует рассмотреть более подробно.
Цокольный этаж
Конструкция должна обладать высокой прочностью и выдерживать значительные нагрузки, так как балки будут служить основанием пола. Если проект дома предусматривает наличие подвала или гаража, деревянные балки заменяются металлической подконструкцией. Это связано с быстрым разрушением древесины под воздействием высокой влажности. В качестве альтернативы можно уменьшить расстояние между потолочными балками и обработать бревна антисептиком.
Чердачное перекрытие
Чердачное перекрытие устанавливается самостоятельно или является продолжением стропильной системы крыши. Первый вариант обладает наилучшими техническими характеристиками. Разумнее организовать независимый этаж, такая конструкция улучшает звукоизоляцию всего дома и считается ремонтопригодной.
Промежуточные этажи

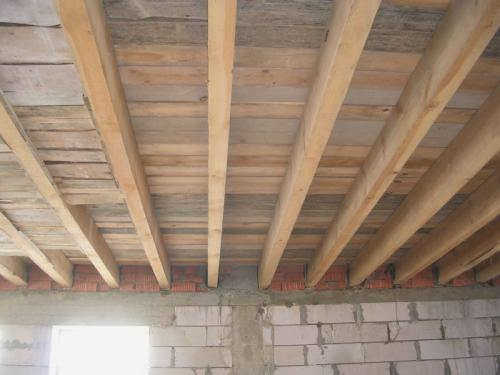

Конструкция балок перекрытия в деревянно-каркасном доме имеет свои особенности. Одна сторона деревянной балки используется в качестве несущего элемента для крепления потолка, а другая (верхняя часть) – в качестве балок для укладки напольного покрытия. Пространство между потолочными балками заполняется минеральной ватой или другим теплоизоляционным материалом, при этом обязательно наличие пароизоляционной мембраны. Гипсокартон закрепляется на дне полости подпола, а сверху укладывается деревянная половая доска.
Деревянные балки пола имеют длину 8 метров. Особенности выбора материала
Деревянная половая доска укладывается, если ширина не превышает 8 метров.
Деревянная половая доска укладывается при ширине до 8 метров. Для несущих элементов выбираются балки с сечением от 5х15 до 14х24 см. Стоит отметить, что можно использовать и ошкуренные бревна соответствующего диаметра. Расстояние между балками варьируется от 1 до 6 метров.
Для изготовления данного материала используется только древесина хвойных пород. Уровень прочности этой древесины намного выше, чем у других пород. Перед использованием древесина должна быть тщательно высушена на воздухе. Удары молотком по материалу должны издавать громкий звук. Брус должен плотно входить в гнезда кладки кирпичного или бревенчатого дома оптимального размера. В дополнение к половым доскам на деревянных балках можно выбрать и такие изделия:
- Для этой задачи можно использовать деревянные черепа размером 5 см на 5 см. Такие изделия устанавливаются на нижнюю поверхность балок с обеих сторон, а затем потолок первого этажа складывается до верхнего уровня.
- При этом используются доски пола первого этажа. Для этой цели можно также использовать нестроганую древесину.
- Строганные доски также подходят для строительных работ.
- Изоляционные материалы. В случае с деревом можно использовать минеральную вату в специальных рулонах, так как волокнистая структура повысит защиту от огня. Кроме того, этот метод улучшит звукоизоляцию.
- Гидроизоляционная мембрана, которая используется для изоляции и защиты материала от влаги.
- Также может быть использован специальный консервант, битумный состав или рубероидные обрезки.
Кровельный материал может создавать различные проблемы для структуры кровельного листа. Выбранный материал может создавать различные декоративные решения, особенно если используется покрытие.
