Как подключается двойной выключатель?

Практически каждое помещение в квартире или доме оборудовано светильниками и средствами их коммуникации. В некоторых случаях в комнате устанавливается несколько светильников или существующие светильники разделяются на несколько независимых групп. Для того чтобы полностью разделить осветительное оборудование, можно установить двухсторонний выключатель. Что представляет собой этот вид коммутационного оборудования и какие функции он выполняет, мы рассмотрим в этой статье.

Существует огромное количество выключателей с двумя кнопками, но на практике это не единственный критерий. На практике это единственный критерий, потому что некоторые виды проходных и перекрестных выключателей имеют схожие функции. Поэтому, чтобы не запутаться в таких устройствах, необходимо детально разобраться в их конструкции и функциональности.

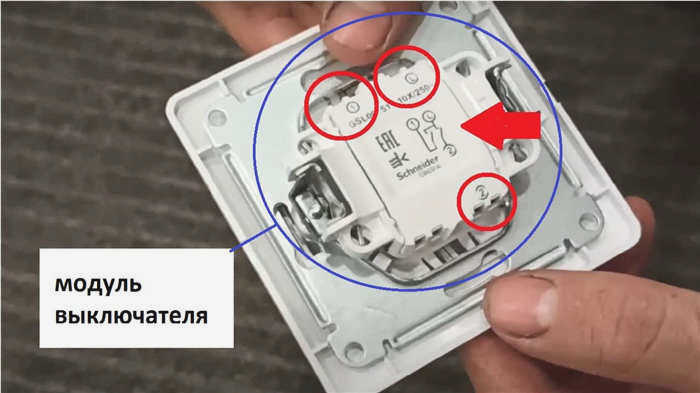

Основное назначение двунаправленного переключателя – разделить силовой кабель на две независимые линии, переключаемые двумя отдельными кнопками. Поэтому, когда устройство подключено, на задней панели имеются три клеммы, как показано на рисунке 1 ниже:

Эти три клеммы используются для:

• 1 – для передачи электроэнергии к первой группе осветительных приборов;
• 2 – для передачи электроэнергии ко второй группе осветительных приборов;
• L – используется для подключения фазного провода из жгута проводов;

Также на самом корпусе выключателя имеется схема двухходового выключателя, на которой показан принцип работы и переключения контактов.

Нюансы и схема подключения

При подключении двунаправленного выключателя важно соблюдать ряд рекомендаций, чтобы не допустить вопиющих ошибок и не тратить деньги на их устранение.

Наиболее важные детали для всех типов двунаправленных выключателей следующие:

• Все электротехнические работы должны проводиться при отключенном напряжении. По этой причине перед подключением, монтажом или пусконаладочными испытаниями соответствующий автоматический выключатель в распределительном устройстве всегда должен быть отключен.
• Двухходовой выключатель устанавливается в монтажной коробке. Как правило, все современные модели изготавливаются из диэлектрических материалов, хотя встречаются и старомодные металлические. Сама коробка крепится к стене с помощью шпаклевки, цементного раствора, пены или других средств.
• Провода, подключенные к двухстороннему выключателю, изолируются на расстоянии 10-20 мм от края. Свободные участки могут соскользнуть в зажиме, а избыток может создать риск контакта с соседними проводами. Изоляционный слой удаляется с помощью специальных клещей, а если их нет, то аккуратно срезается ножом или кусачками, чтобы не повредить жилу.
• Двунаправленный выключатель фиксируется зажимами, которые можно регулировать с помощью винтовых зажимов. Нажимайте на лапки до тех пор, пока конструкция не будет жестко закреплена на стене.
• После подключения двунаправленного выключателя проверьте, чтобы клавиши соответствовали переключаемому осветительному оборудованию. Если была допущена ошибка, ее можно исправить до завершения отделочных работ.

В противном случае нюансы подключения будут отличаться в зависимости от предназначения. По этой причине вот несколько вариантов использования двунаправленных выключателей в бытовых условиях.

Для 2 лампочек

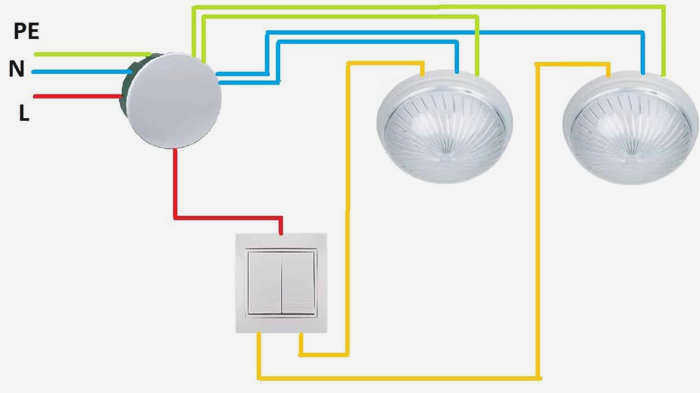

Одним из распространенных вариантов подключения является независимое подключение двух ламп или светильников к одной цепи. Схема подключения в этом случае будет выглядеть следующим образом (см. Рисунок 3):

Как подключить одну кнопку

Вам понадобится выбранный вами выключатель, распределительная коробка и лампа, к которой он подключается. Выполнить прямое подключение однокнопочной модели очень просто. Как подключить один кнопочный выключатель к одной лампочке:

1. Фазный провод сети должен подключаться только через контакты коммутационного аппарата, иначе лампа всегда будет под напряжением, что очень опасно. Фаза всегда должна быть подключена к разрыву. Очень часто домашние умельцы подключают разрыв к нейтральному проводу, что может привести к короткому замыканию или даже пожару;
2. Затем последовательно подключите провода настенного выключателя и осветительного прибора к источнику питания. Фаза питания к выключателю, ноль лампы к нулю фазы, фаза лампы к нулю выключателя.

Подключение нескольких ламп сложнее. В этом случае необходимо учитывать фазные провода нескольких потребителей одновременно. Необходимо быть внимательным и строго следовать схеме. Работает это следующим образом: при включении выключателя (положение вверх) электрический ток начинает поступать к лампе. Если клавиша опущена, цепь разрывается и поток направленных частиц прекращается.

Подключение двухкнопочной модели

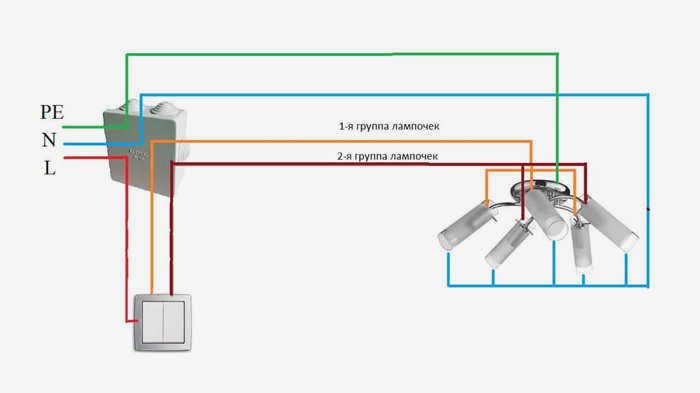

Стандартный двухкнопочный выключатель света используется для управления разными осветительными приборами или несколькими группами одной и той же лампы из одной точки. Чаще всего они используются, когда в люстре более 2 ламп (5, 6). Обратите внимание, что две кнопки используются только для управления двумя группами, если лампа разделена на большее количество, необходимо использовать тройной выключатель.

Как самостоятельно подключить двухсторонний выключатель света:

1. Данная модель имеет три контакта – входной и два выходных. Фаза подключается к входному контакту, а выходы используются для управления отдельными группами люстр;
2. Соедините фазный провод и нейтральный провод в распределительной коробке;
3. Сначала соедините все нейтральные провода вместе. Фазный провод прокладывается к входу выключателя электрического освещения;
4. Также существуют провода для каждой группы ламп. Чаще всего они разделены цветной маркировкой. Чтобы каждая группа могла гореть независимо от другой, подключите каждую группу к отдельному фазному проводу. Например, желтый и серый провода: желтый идет к группе 1, а серый – к группе 2;
5. Нейтральный провод выключателя подключается к нулям ламп и сети;
6. Остается только изолировать провода.

Однако двойной выключатель света может быть подключен таким образом, что при выключении одной группы (главной группы) будет выключена и другая группа (вторичная группа), в этом случае схема будет немного отличаться. При этом нет необходимости включать каждую группу отдельно, а обе группы одновременно. Тройная группа может быть подключена аналогичным образом. Самое главное, чтобы при отключении ключей отключалась фаза, а не ноль.

Также очень часто возникает необходимость подключения выключателя к розетке и подрозетнику. Это позволяет значительно сэкономить место в помещении, предназначенном для электрических розеток. Схема подключения в таком случае принимает следующий вид:

Как подключить двухсторонний выключатель

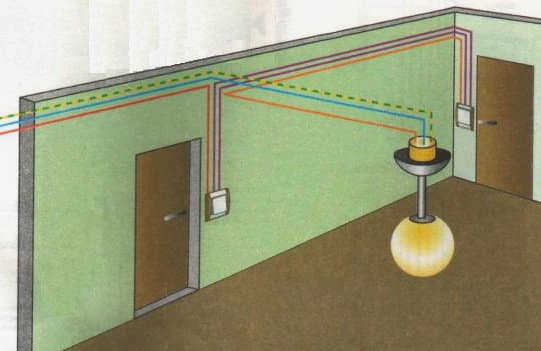

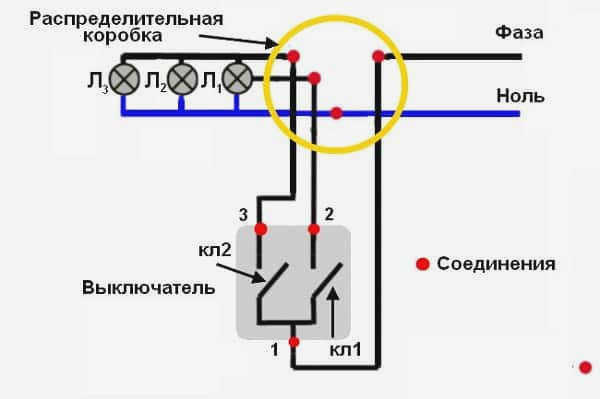

Рассмотрим подключение на примере светильника с двумя выключателями (схема показана на рисунке 4). Обратите внимание, что это стандартный вариант, используемый для включения/выключения любого электроприбора.

Как видно на рисунке, ноль подается непосредственно на источники света, в отличие от фазы, которая коммутируется. При активации контакта 'cl1' включается 'L1', соответственно 'cl2' отвечает за работу 'L2' и 'L3'. В результате мы можем установить три варианта интенсивности освещения в комнате (одна, две или все лампы включены).

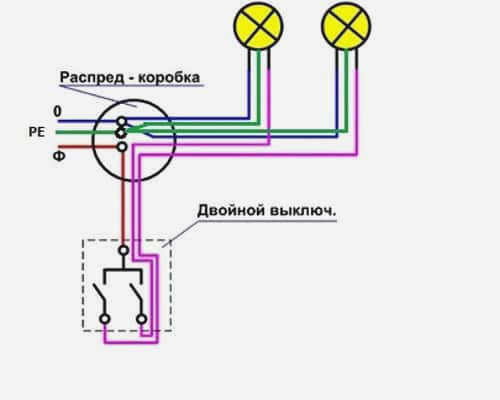

Обратите внимание, что вход "1" подключен к фазе, а выходы имеют две линии управления ("2" к "L1" и "3" к группам "L2" и "L3"). Подключение может быть выполнено трехжильным кабелем, но если такого нет, то прокладывается 3 провода.

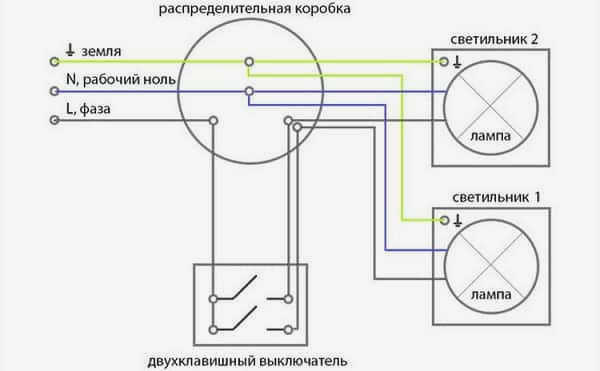

Вариант, показанный на рисунке 4, носит более общий характер. Поэтому я приведу также более простую схему подключения для 2 лампочек:

Зачем переключать фазу?

Приведенная выше схема будет работать, даже если поменять полярность, но все равно на контактную группу (вход "1") нужно подавать именно фазный провод. Это условие прописано в "Правилах устройства электроустановок" и напрямую связано с безопасностью. При переключении нуля напряжение всегда будет оставаться на контактах, что может привести к серьезным последствиям при проведении технического обслуживания или ремонтных работ.

Предположим, что нам необходимо установить двухсторонний выключатель для вытяжки и освещения в ванной комнате. Предположим, что все провода проложены и подключены, вытяжка и светильник установлены. Наша задача – выполнить соединение в коробке и подключить оборудование к выключателю.

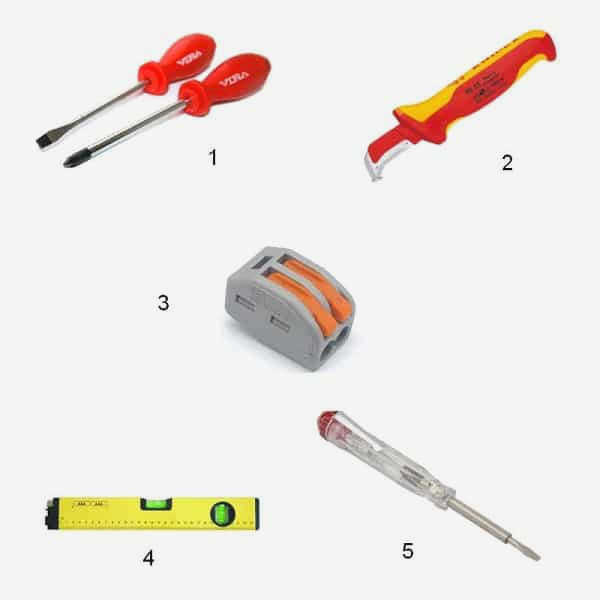

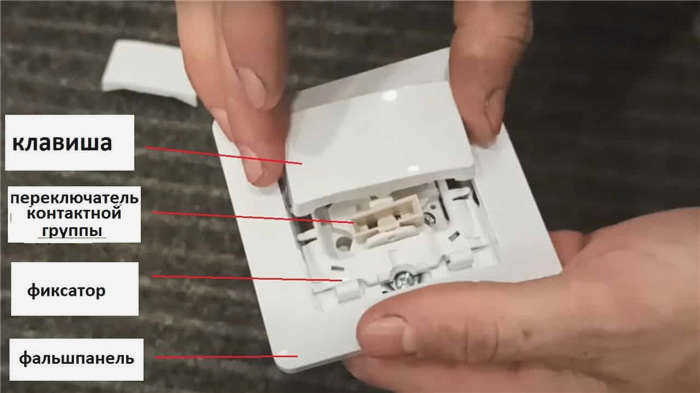

Опишем, как выполнить эту работу с минимумом инструментов, все, что нам понадобится, показано на рисунке 5.

Список инструментов:

1. Крестовая и плоская отвертки.
2. Специальный нож для снятия изоляции (можно использовать обычный нож);
3. Четыре двойные кабельные стяжки WAGO. Они понадобятся для создания соединений. Конечно, это можно сделать и другими способами (пайка, сварка, прикручивание), но мы выбрали этот вариант, потому что он самый простой и не требует специальных инструментов или навыков работы. Подробную информацию о клеммах WAGO можно найти на нашем сайте.
4. Уровень.
5. Тестер (необходим, если проводка выполняется монохромными кабелями).

Процедура заключается в следующем:

1. Мы обесточиваем проводку в распределительном щите – это необходимое условие для проведения работ.

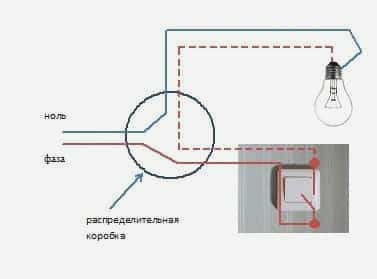

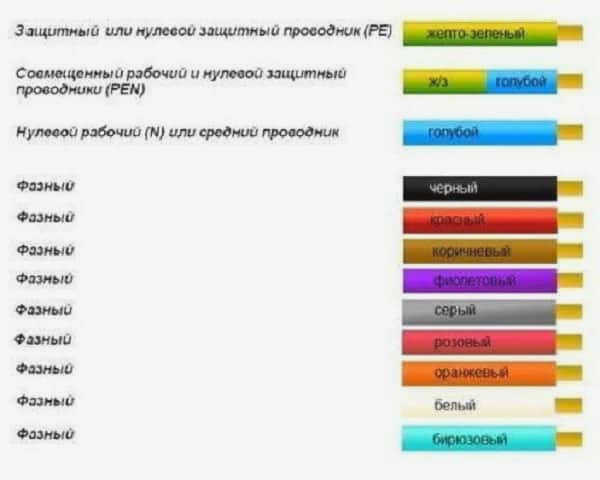

2. Делаем коммутацию в коробке, подключаем ноль к общему проводу от лампы и навеса, пускаем фазу на выключатель, выходы с него подключаем к управляющим проводам от приборов. Чтобы не было путаницы с назначением проводов, на рисунке 6 показана стандартная цветовая схема.

В чем преимущества беспроводного выключателя?

Установка классического выключателя сопряжена с большим объемом монтажных работ. Необходимо пробить отверстия для скрытой проводки, просверлить отверстие для розетки и выполнить необходимые соединения в распределительной коробке.

Следовательно, если при переделке интерьера возникнет необходимость перенести выключатель или установить дополнительный выключатель, трудозатраты будут значительными.

Однако существует недорогая альтернатива – беспроводной выключатель, который позволяет управлять освещением из любой точки дома или квартиры. Его можно легко установить в любом месте без проводки и переместить в считанные минуты. Более того, выключателем можно управлять дистанционно с помощью смартфона или планшета через Wi-Fi.

В комплект входит релейный модуль, который управляет светильниками, и от одной до десяти беспроводных клавиатур, которые связываются с базовым модулем по радиоканалу. Расстояние между устройствами составляет до 30 метров в помещении и до 100 метров на открытом воздухе.

Степень защиты IP67 гарантирует, что панели могут работать в самых суровых внешних условиях. Панель надежно работает даже при экстремально низких температурах. Это стало возможным благодаря уникальному источнику питания без замерзающих батарей или аккумуляторов. Энергия вырабатывается устройством, которое преобразует кинетическую энергию в электрическую при нажатии клавиши.

Как заменить трехходовой выключатель на двухходовой

Если у вас меньше источников света и вам необходимо заменить трехходовой выключатель на двухходовой:

1. Не забудьте принять меры предосторожности и отключить сетевое напряжение на вводном щите в начале работы. Демонтируйте механизм выключателя, отсоедините кабель третьей фазы, который использовался для управления третьей клавишей, оберните оголенный конец кабеля электрической лентой и оставьте его в стене.
2. Подключите оставшиеся две фазы к механизму двухстороннего выключателя. Закрепите выключатель в ведомой розетке, установите декоративную панель с клавишами.

Подключение двухходового выключателя вместо розетки

1. Отключите электропитание квартиры. Открутите винт, фиксирующий розетку в гнезде, и снимите механизм.
2. Отметьте положение осветительных приборов и ведущих к ним проводов. Проверьте все индикаторной отверткой.
3. Разрежьте кабелепровод и проведите кабель от светильников к розетке. Затем заделайте проводку шпаклевкой.
4. Схема подключения двухстороннего выключателя будет выглядеть следующим образом. Используя клеммы, соедините нулевые провода с нулевыми проводами, а провод заземления – с заземлением. Возьмите механизм выключателя. Вставьте фазные провода от светильников в выходные штыри механизма выключателя, соединив таким образом две клавиши. Вставьте фазный провод, идущий от коробки выключателя, в отверстие входного контакта в верхней части механизма. Закрепите выключатель на стене.

Выключатель должен прерывать фазу, а не ноль. Если прервать ноль, свет также отключится, и разница будет незаметна. Но источник света даже в выключенном состоянии остается под напряжением, и даже при замене лампочки существует риск поражения электрическим током. Поэтому будьте осторожны и подключайте прибор правильно!
