Владельцы домов все чаще устанавливают электрические теплые полы или инфракрасные маты в качестве основного или дополнительного отопления. Это объясняется тем, что они экономичны, удобны и не портят интерьер. Однако добиться желаемой температуры без термостата невозможно.
Существуют различные типы напольного отопления
Электрические теплые полы – это системы отопления, работающие от электричества. Эти устройства содержат термостат и датчик температуры.
Такой обогрев равномерно нагревает поверхность, не занимает полезного пространства в доме и не портит интерьер.
Недостатком всех моделей электрических теплых полов является риск поражения электрическим током, но только при неправильном монтаже.
Кабельный тип подогрева пола
Устройства кабельного типа включают в себя нагревательные кабели и нагревательные маты. Проводники, используемые в таких полах, бывают резистивными или саморегулирующимися.
Первые бывают одножильными и двухжильными:
- одножильный – имеет один провод, дешев, но излучает высокие электромагнитные волны, поэтому не подходит для жилых комнат;
- двухжильный – два провода соединены изоляционной оболочкой, излучение электромагнитных волн ниже, поэтому используется в жилых комнатах.
Саморегулирующийся кабель имеет две токопроводящие жилы, заключенные параллельно с полупроводниковой матрицей. Он способен самостоятельно регулировать уровень нагрева в зависимости от температуры воздуха.
Виды нагревательного кабеля:
- Нагревательный кабель – этот тип электрического теплого пола появился одним из первых. Он имеет 100% мощность нагрева, т.е. вся электрическая энергия преобразуется в тепло. Устройство представляет собой кабель с двойной изоляцией, который нагревает поверхность. Он укладывается на основание с определенным уклоном.

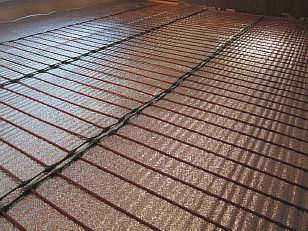

Монтаж является наиболее трудоемким, так как этот электрический пол обычно устанавливается под бетонную стяжку, хотя возможен и метод настила. "Пол" состоит из основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.
Технология монтажа кабельного теплого пола своими руками
Расчет материалов
На следующем этапе необходимо рассчитать количество материала, которое потребуется для укладки электрического теплого пола в помещении. Для этого лучше использовать готовые таблицы, которые разрабатывают производители систем, или специальные калькуляторы.
Главная задача – правильно рассчитать теплопотери. Затем необходимо определить оптимальный этап укладки и рассчитать необходимую длину кабеля. При расчете длины важно не забыть о той части, которая идет вдоль стены до терморегулятора.
Длина кабеля рассчитывается по формуле
h=S x100/Lгде:
- h – длина кабеля;
- S – площадь поверхности;
- L – общая длина кабеля.
Кроме того, потребуются крепежные элементы, медный кабель заземления, соединительные провода, система защиты УЗО, регулятор и датчик.
Расчет мощности и угла наклона
Необходимая мощность зависит от климатических условий и материала, из которого построен дом. Она варьируется от региона к региону; для такой средней по размерам страны, как Россия, она составляет:
- На кухне, в прихожей, коридоре – 150 Вт на м2;
- В спальне и детской комнате – 120-150 Вт;
- В застекленной лоджии – 200 Вт;
- В ванной комнате – 180 Вт/м2.
Выбор мощности также зависит от назначения системы:
- основное отопление – 140-180 Вт на м2, с охватом не менее 70%;
- дополнительное – достаточно 140 Вт.
Потребление энергии на комнату рассчитывается путем вычитания зон, где будет размещена мебель. Другими словами, учитывается только отапливаемая площадь, а не площадь, указанная в документах TIB.
Мощность рассчитывается по формуле: P1= P2*S*1,3
- P1 – мощность;
- P2 – мощность отопления м2;
- 1,3 – коэффициент.
Виды электрических теплых полов
Конструкции электрических теплых полов различаются по типу нагревательного элемента – кабель или инфракрасный излучатель.
К первому типу относятся:
- нагревательный кабель – может использоваться одножильный, двужильный или саморегулирующийся кабель;

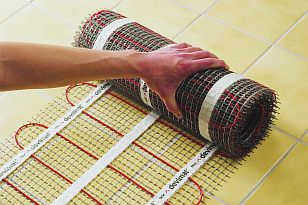

- нагревательные маты – тот же кабель, но закрепленный на сетке.
Инфракрасные системы могут быть:
- фольгированные – гибкая ткань с инфракрасным нагревательным элементом;
- стержневые маты – маты со стержнями из углеродного волокна.
Более подробно об их особенностях и недостатках мы расскажем ниже.
Кабельный пол
Электрический кабельный пол основан на конструкции кабеля, который преобразует электричество в тепло.
Конструкция кабельного пола и нагревательного элемента
Кабельный обогрев включает в себя: греющий кабель, соединительные муфты, аксессуары для управления и контроля.

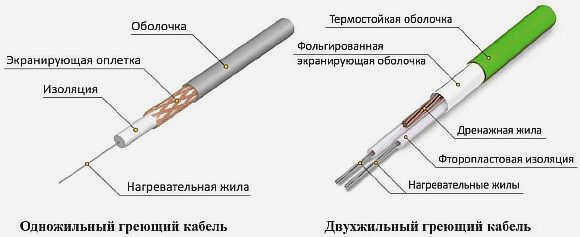

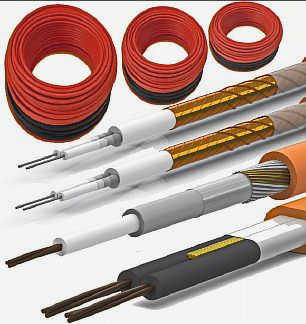

Основной частью является нагревательный кабель, который имеет несколько слоев изоляции. Он состоит из токопроводящих жил, стекловолоконной арматуры, полиэфирной пленки, медной жилы, алюминиевого экрана и защитного слоя из ПВХ.
Электрический нагревательный кабель для пола может быть резистивным или саморегулирующимся. Резистивные типы следующие:
- Одножильный – не дорогой, но высокий уровень электромагнитного излучения делает его непригодным для установки в жилых помещениях.
- Двухжильные – с одной нагревательной жилой, действующей как обычный кабель, а с другой – как нагревательный кабель. Эта особенность увеличивает стоимость, но снижает ЭМИ.
Саморегулирующийся кабель – может изменять уровень нагрева в зависимости от температуры в помещении. Конструкция кабеля представляет собой два замкнутых параллельных токопроводящих проводника с полупроводниковой матрицей.
Эти полупроводники отвечают за регулирование и контроль уровня нагрева. Такой тип проводника экономит электроэнергию, но не влияет на равномерность нагрева поверхности.
Принцип работы
Нагревательный кабель выглядит как обычный провод, передающий электричество, но все не так просто. Его жилы преобразуют электрическую энергию в тепловую.
Поскольку кабель экранирован, он подходит для установки в помещениях с высоким уровнем влажности.
Типы

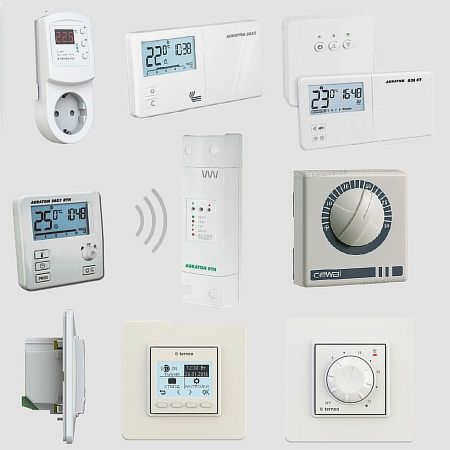

Существует несколько типов терморегуляторов, и они различаются по способу управления: механические, цифровые, программируемые. Кроме того, приборы различаются по количеству каналов управления:
- двухзонные – работают одновременно на двух участках системы отопления;
- одноканальные – сигналы обрабатываются одним датчиком.
По способу установки различают настенные и встраиваемые.
Механические .

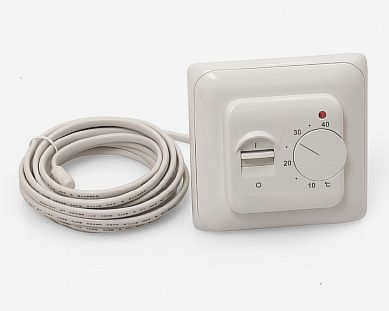

Устройство простое и стоит не дорого. Он имеет круговой переключатель на передней панели и поворачивается по кругу для регулировки.
Существуют устройства с несколькими режимами регулировки. Ручное включение/выключение, без энергосбережения.
Цифровой

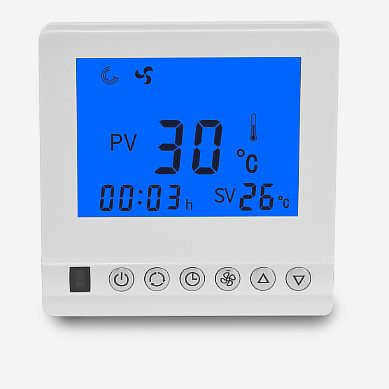

Популярный термостат современного класса. Может использоваться для точной регулировки уровня температуры. Выпускается в виде встраиваемого или накладного термостата с сенсорным или кнопочным входом.
Электронная панель управления позволяет установить необходимую температуру. Дополнительные функции включают автоматическое отключение и возможность установить температуру подачи на несколько градусов ниже, что позволяет экономить электроэнергию.
Программируемый
Программируемый термостат – обладает повышенной эффективностью, но цена его высока. Встраиваемые термостаты доступны в небольших размерах или в виде больших термостатов с сенсорным экраном.
Электроника устройства позволяет точно установить уровень температуры, а также время включения и выключения. Все значения отображаются на панели термостата. Принцип работы дает возможность экономить на потреблении энергии.
Какой термостат выбрать
Перед подключением устройства рекомендуется проверить с помощью омметра соответствие указанного сопротивления фактическому. Если показания составляют ± 5-10%, устройство исправно.
Более значительные расхождения указывают на то, что датчик неисправен и его следует заменить.
- Заземление осуществляется путем подключения зеленого/желтого провода кабеля питания с помощью клеммы Wago к экранированному медному греющему кабелю в оплетке. Клемму с оплеткой следует крепко скрутить, покрыть флюсом и тонким слоем припоя.
- Снимите верхнюю крышку и экран с термостата.
- Ослабьте клеммы, для этого можно использовать отвертку 3 мм.

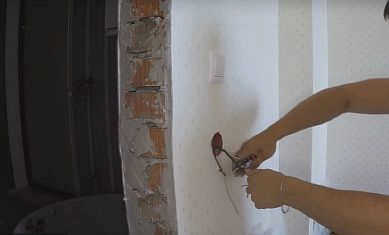

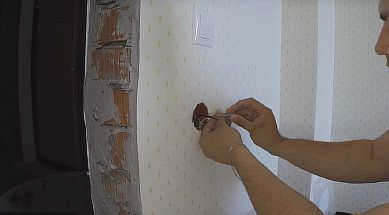

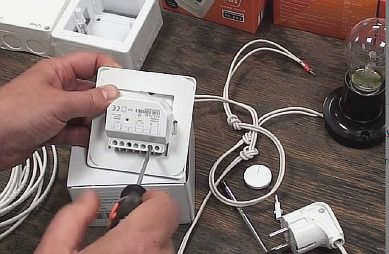

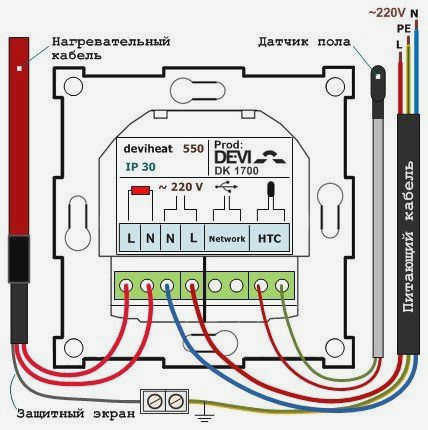

- Подключите датчик температуры к клеммам 6-7. Полярность соблюдать не обязательно. Существующие параметры датчика теплого пола гласят, что его сопротивление при температуре +25 градусов составляет 10 кОм.
Недостатки пленочного теплого пола
Мы вовсе не идеализируем пленочный теплый пол и объективно признаем, что у него есть и недостатки. К таким недостаткам относятся:
- Высокая стоимость обогрева помещений с очень большой площадью и высокими потолками.
- Ограничения по температуре. Согласно СанПиН (СНиП РФ 41-01-2003 "Отопление, вентиляция и кондиционирование"), поверхность пола в помещениях с постоянным пребыванием людей не должна быть теплее 26 °C. В местах временного пребывания людей температура пола может быть повышена до 31 °C. Попытки поднять температуру пола слишком высоко (при наружной температуре 30 °C или ниже) вызовут дискомфорт, так как ходить по нему будет слишком жарко.
- Теплый пол следует устанавливать только в открытых помещениях без мебели без ножек. В противном случае возможен критический перегрев фольги и преждевременный выход из строя.
- Система осушает воздух. Это происходит за счет естественной конвекции нагретого воздуха. Это особенно заметно, когда инфракрасный теплый пол используется в качестве основного источника отопления. В этом случае мы рекомендуем установить увлажнители воздуха.
Энергопотребление инфракрасного напольного отопления
Чтобы узнать максимальное энергопотребление системы, достаточно обратить внимание на маркировку. Например, если мощность радиаторов составляет 220 Вт/м², то 1 квадратный метр электрического теплого пола будет потреблять 220 Вт/ч (0,22 кВт/ч). Следует помнить, что основное потребление энергии происходит при обогреве помещений и что поддержание заданной температуры требует многократных переключений, частота которых зависит от теплопотерь ограждающих конструкций здания и параметров, установленных на терморегуляторе. Разумеется, теплоизоляция здания должна как минимум соответствовать требованиям СНиП для данного региона.
Датчик температуры расположен непосредственно на поверхности фольгированного материала, под финишным покрытием пола. Представьте себе, что вы установили термостат на 26°C – температуру, при которой вы чувствуете себя наиболее комфортно. При достижении этой температуры датчик определяет ее, посылает сигнал на контроллер, и термостат отключает питание. Затем пол постепенно остынет – скорость этого процесса напрямую зависит от уровня теплопотерь – и термостат снова включит питание электрических радиаторов.
Таким образом, фактическое энергопотребление установки напрямую зависит от частоты включения и выключения системы. чем больше теплопотери, тем больше потребление.. Мы рекомендуем изолировать пол (достаточно 100 мм слоя обычной строительной изоляции). Это приведет к среднему удельному потреблению энергии ок. 20-30 W на 1 м2 отапливаемой площади.
Самая распространенная ошибка покупателей электрического теплого пола заключается в том, что они хотят использовать его для изоляции пола. Однако фольга не сохраняет тепло: Ее функция – генерировать тепловую энергию. А тепло, которое она удерживает, должно быть удержано удерживается специальной изоляциейЭто не теплоудерживающий материал, а теплоудерживающий материал, который должен быть установлен в конструкции пола. Современный рынок предлагает массу доступных вариантов теплоизоляции от различных компаний из различных материалов ("Knauff", "Isoverr", пенополистирол и т.д.) толщиной от 30 до 100 мм (толщина выбирается в зависимости от климатических особенностей региона и конструкции изоляции).
Подключение регулятора электрического теплого пола
Укладка нагревательных элементов под напольное покрытие и подключение их к электропитанию – так называется монтаж электрического теплого пола. Схема должна включать термостат – устройство, помогающее регулировать температуру. Электрический теплый пол можно подключить и самостоятельно, имея минимальные навыки работы с электричеством, так как это несложно и на корпусах термостатов обычно есть схема установки.

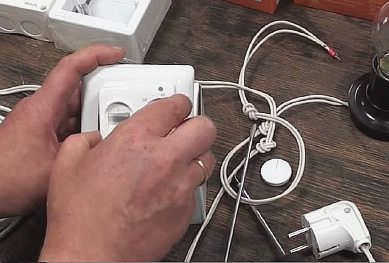

Термостат необходим для поддержания постоянной температуры в системе напольного отопления, а также для включения и выключения нагревательных элементов. Как только электрический теплый пол достигает заданной температуры, устройство получает сигнал и автоматически отключает подогрев пола. В то же время само устройство не отключается и регулирует ситуацию. Это означает, что если пол достаточно остынет, датчик подаст сигнал, и система перезапустится.
Существует несколько типов термостатов: механические, электронные и электронные программируемые. Они совершенно разные, но схема подключения термостата практически идентична. Однако большинство пользователей все же выбирают механические и простые электронные термостаты, поскольку они наиболее надежны.
Электрический теплый пол можно подключить и без термостата, но тогда систему придется настраивать вручную. Кроме того, без термостата невозможно:
- автоматически поддерживать определенную температуру;
- включать и выключать подогрев пола в заранее запрограммированное время;
- более экономное использование электроэнергии;
- поддержание выбранной температуры в течение всего дня.
Термостаты с чувствительными датчиками температуры можно устанавливать на расстоянии до 30 см от поверхности. Однако, если вы устанавливаете термостат, он должен быть установлен на расстоянии от 1,2 до 1,5 м от напольного отопления.
Подключение электрического теплого пола
Существует несколько различных типов электрических теплых полов. Каждый из них имеет свои особенности подключения.

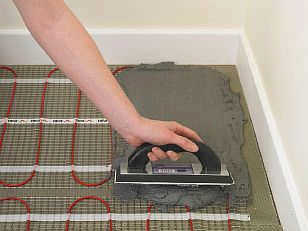

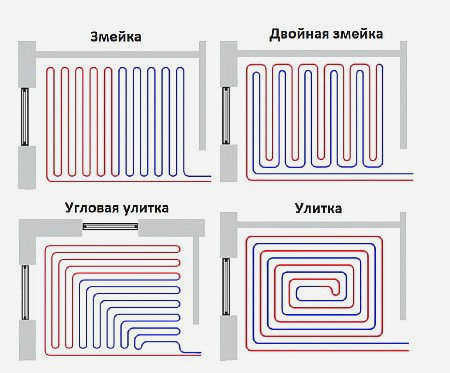

Перед подключением кабельного пола необходимо сначала выровнять поверхность. Далее следует уложить демпферную ленту вдоль стены, а затем установить теплоизоляцию. Если помещение внизу было отапливаемым, кабель можно уложить и на старую поверхность без использования подкладки. Для подключения к термостату сначала протяните все провода к термостату, а затем уложите кабель.

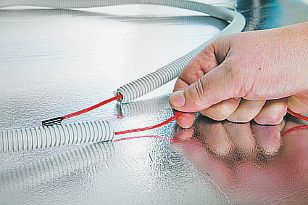

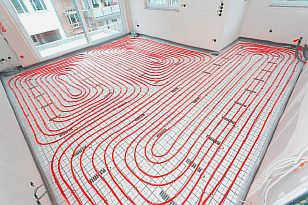

Для предотвращения смещения кабеля и обеспечения его правильной фиксации на пол укладывается стандартная монтажная лента, а затем укладываются нагревательные элементы. Кабель можно укладывать по любой схеме, но важно учитывать, что участки кабеля не должны пересекаться или накладываться друг на друга. Наиболее популярным и удобным является метод "серпантин". Кабель выпускается уже уложенным по "серпантину" и прикрепленным к сетке. Его можно приобрести в рулонах.
После того как кабель равномерно распределен по полу, его нужно закрепить. Обратите внимание, что края теплого пола не должны доходить до мебели и стен примерно на 10 см. Затем на расстоянии около 40-50 см от спирали нагревательного элемента укладываем датчик температуры, который находится в трубке. Вот и весь процесс укладки кабеля и датчика.
Не забудьте использовать тестер для проверки сопротивления самого нагревательного элемента. Убедившись, что все соответствует требованиям, залейте все стяжкой и дождитесь ее полного затвердевания. Затем подключите провода к термостату и проверьте работоспособность системы. Однако не рекомендуется сразу подключать электрический пол, так как могут появиться трещины, что сделает его долговечность очень низкой.
