При сборке распределительного щита скрученный провод НЕ должен быть луженым или жестяным. Дело в том, что луженое соединение со временем начинает плавать. Чтобы убедиться в надежности соединения, его всегда нужно проверять и подтягивать. Практика показывает, что об этом всегда забывают.
Как правильно подключить автоматический выключатель остаточного тока

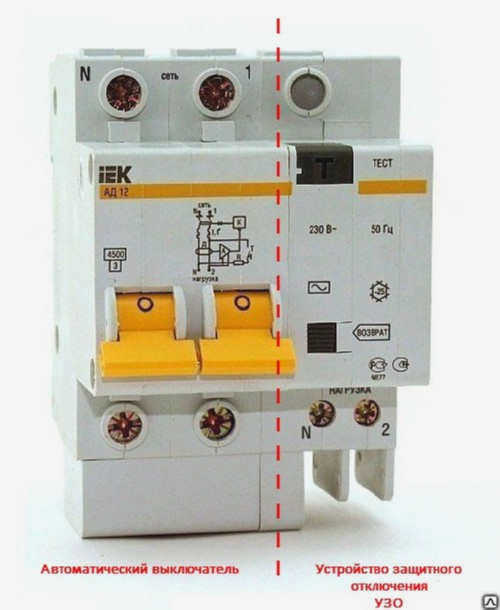

Устройство остаточного тока (УЗО) – это модульное устройство, которое объединяет в себе два электрических прибора: автоматический выключатель и устройство остаточного тока (УЗО). Устройство способно защитить проводку от перегрузок и коротких замыканий (КЗ), а также отключить сеть в случае утечки тока через поврежденную изоляцию или при прикосновении человека к токоведущим частям электрооборудования. Таким образом, блок предохранителей выполняет две функции: защищает проводку и оборудование от перегрузок и защищает людей от поражения электрическим током.
Универсальность устройства дает ему некоторые преимущества перед отдельно установленными автоматическим выключателем и УЗО. Физически он занимает меньше места и стоит дешевле, чем два автоматических выключателя и УЗО. Но у этого электротехнического изделия есть и недостатки: если один из его компонентов выйдет из строя, придется заменить весь автоматический выключатель, а это несколько дороже. Но преимущества дифференциала, конечно же, компенсируют этот незначительный недостаток!

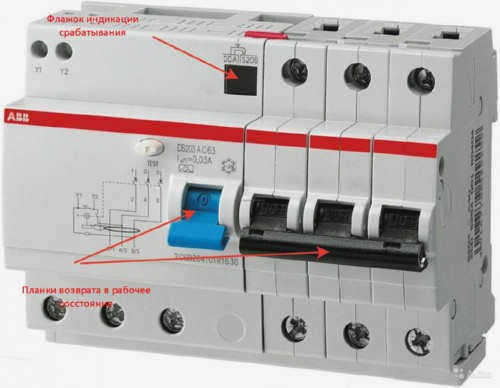

Все трехфазные и однофазные модели имеют в своей конструкции специальные флажки, которые указывают на причину срабатывания устройства – перегрузку или ток утечки. Это очень важно для определения обстоятельств отключения. Автоматические выключатели устанавливаются в электрощитах, как правило, на специальных DIN-рейках. В этой статье мы поочередно рассмотрим следующие темы: принцип работы и схемы подключения автоматического выключателя остаточного тока и как правильно подключить автоматический выключатель остаточного тока к электросети.
Конструкция и работа автоматического выключателя остаточного тока
Корпуса всех автоматических выключателей остаточного тока изготавливаются из непроводящих материалов. На задней части корпуса имеется клемма для монтажа на DIN-рейку. Монтаж производится так же, как и для обычного автоматического выключателя или УЗО. Для однофазных сетей 220 В устанавливаются двухполюсные модули с четырьмя контактами для ввода и вывода фазных и нулевых проводов. В трехфазных сетях 380 В для подключения входных и выходных проводников трех фаз и нейтрального проводника используются четырехполюсные дифференциальные выключатели с восемью контактами.
Защита цепей питания в автоматическом выключателе остаточного тока от коротких замыканий и перегрузок обеспечивается встроенным автоматическим выключателем, который состоит из механизма отключения электрических контактов, отключающего питание при превышении номинального тока нагрузки. Кроме того, модуль разъединителя оснащен специальной шиной для ручного включения/выключения. Для защиты людей и животных от поражения электрическим током второй модуль автоматического выключателя остаточного тока содержит управляемый дифференциальный трансформатор с электромагнитной катушкой отключения, которая немедленно отключает питание при опасной разнице между входным и выходным токами.

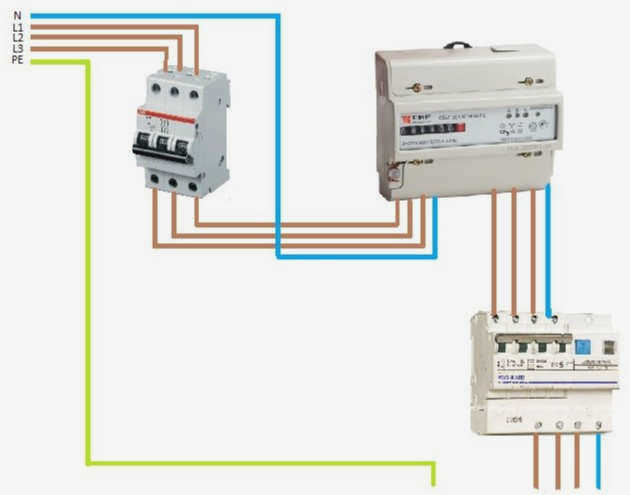

Автоматические выключатели остаточного тока успешно применяются как в трехфазных, так и в однофазных линиях электропередачи переменного тока. Эти электротехнические изделия значительно повышают безопасность эксплуатации бытовых приборов и электрооборудования. Однако для того, чтобы автоматический выключатель утечки на землю выполнял свою защитную функцию, он должен быть правильно подключен к сети в соответствии с правилами электромонтажа. Ниже мы рассмотрим схемы подключения автоматического выключателя остаточного тока.

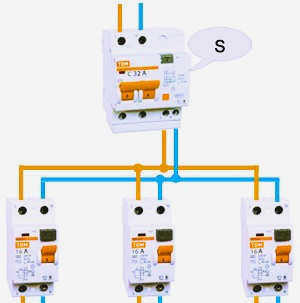

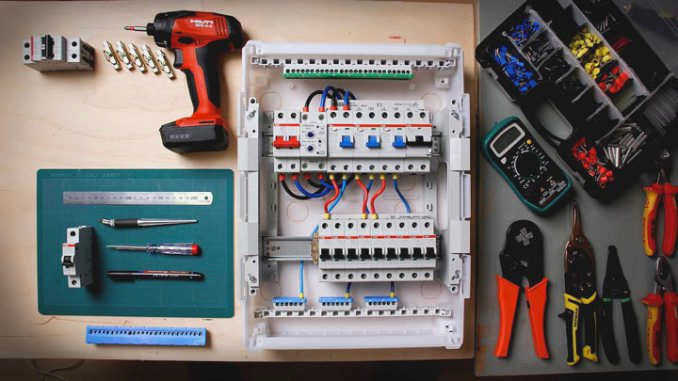

Распределительное устройство – сердце бытовой электроустановки
Мы не ошибемся, если скажем, что основная функция распределительного устройства, установленного в доме, офисе, кафе или любом другом помещении, заключается в распределении электроэнергии между потребителями и обеспечении безопасности при использовании электроприборов. Каждый владелец дома или предприятия в какой-то момент сталкивается с проблемой установки электрощита. От того, насколько качественно смонтировано электрораспределительное устройство, во многом зависит длительная и бесперебойная работа огромного количества электроприборов, которые сегодня есть в любом доме или офисе.
Сам распределительный щит представляет собой пластиковую или металлическую коробку, содержащую компоненты (или модули), каждый из которых выполняет определенную функцию. Существуют так называемые внутренние стартовые панели, то есть утопленные в стену, и внешние панели, размещаемые на стене.
В частном доме стартовая панель часто устанавливается снаружи, в этом случае она должна иметь водонепроницаемую конструкцию (IP65). Учитывая, что стартовую панель вряд ли придется менять каждый год или даже раз в пять лет (как правило, устройство служит гораздо дольше), при выборе устройства целесообразно отдать предпочтение более дорогой, но качественной панели от известного бренда с запасными местами.
С чего начать?
Любой опытный электрик скажет вам, что гораздо проще приступить к установке стартового щитка и прокладке электропроводки, когда у вас есть план помещения с указанием предполагаемого расположения электроприборов, освещения, розеток и распределительных коробок. После того как вы определились с количеством и мощностью приемников, необходимо нарисовать схему самой пусковой панели. Однолинейная диаграмма может выглядеть следующим образом:

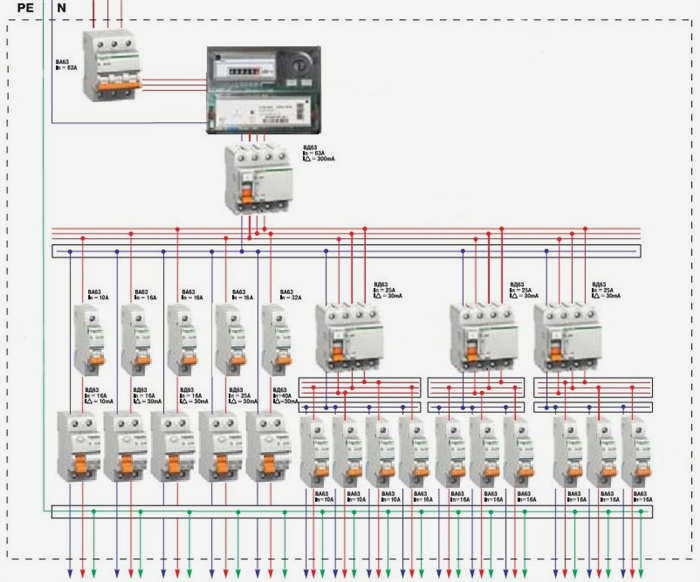

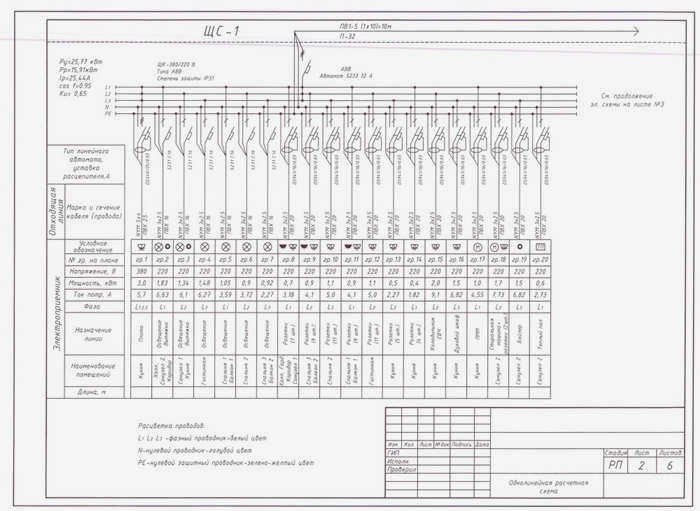

На этой схеме все приемники разделены на 20 групп, для каждой из которых указана следующая информация:
- тип и сечение провода, мм²;
- мощность;
- потребляемый ток;
- Тип выключателя и номинальный ток.
Для непосвященных такая схема является довольно сложной, поэтому можно использовать упрощенное схематическое изображение компонентов распределительного устройства.

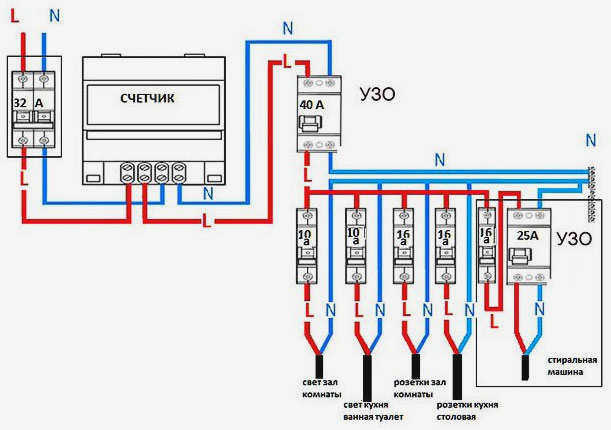

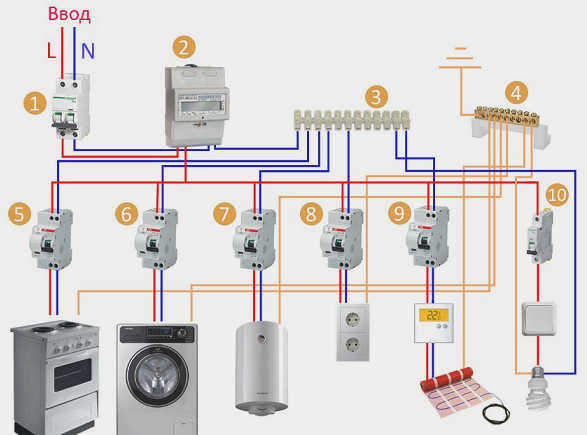

Чтобы было проще увидеть схему пускового щита, ее можно представить следующим образом:
- 1 – главный распределительный щит;
- 2 – счетчик;
- 3 – нейтральная шина;
- 4 – шина заземления;
- 5-10 – AV-приемники.
Имея на руках эту электрическую схему, гораздо легче понять, как правильно собрать электрический щит.

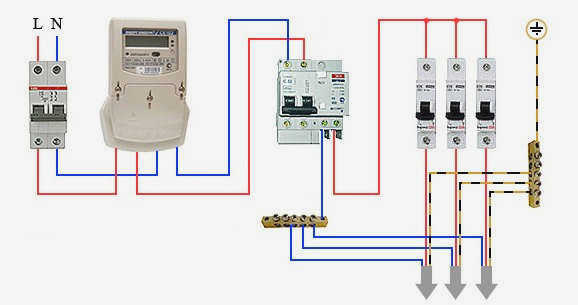

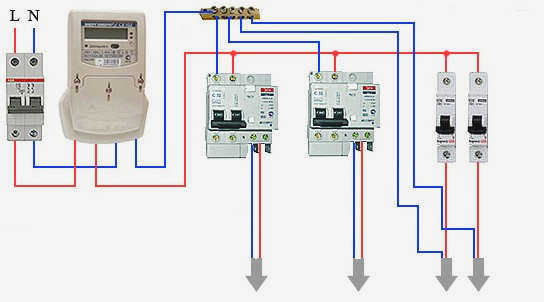

Схема подключения автоматического выключателя
Схема электропроводки квартирного щита – один из основных моментов, но прежде чем разобраться с ней, давайте рассмотрим, какие элементы входят в конструкцию. Чтобы понять схему электропроводки и ее состав.
Как правило, при установке распределительного щита используются следующие компоненты:
- Главный автоматический выключатель. Он используется для защиты всей цепи электропроводки. Провода основного входящего кабеля подключаются к клеммам главного автоматического выключателя. Автоматический выключатель часто устанавливается перед главным выключателем, чтобы облегчить работу распределительного устройства. Это позволяет обесточить все устройство для замены компонентов, безопасного обслуживания и полного отключения электроснабжения квартиры или дома. В этом случае силовой кабель прокладывается до автоматического выключателя.
- Счетчик электроэнергии. Устанавливается за главным выключателем и подсчитывает потребление электроэнергии в доме или квартире. Иногда счетчик стоит отдельно, вплоть до распределительного щита, вместе с автоматическим выключателем. Например, в многоквартирном доме.

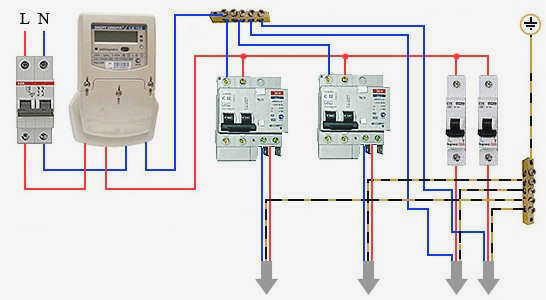

- Автоматический выключатель остаточного тока (УЗО). Автоматический выключатель остаточного тока может быть один и установлен за счетчиком, например, в однокомнатной квартире с небольшой нагрузкой. В качестве альтернативы можно установить несколько автоматических выключателей остаточного тока в отдельных линиях с высоким потреблением (например, для электроплиты, стиральной машины, кондиционера).
- Линейные автоматические выключатели. Они необходимы для отдельных линий для различных помещений, электроприборов и освещения. Они прерывают цепи при обнаружении перегрузки по току или короткого замыкания и защищают проводку и подключенное оборудование от повреждений. Сработавший автоматический выключатель может предотвратить пожар, когда провод нагревается и воспламеняется.
- Разъединитель с предохранителем. Может использоваться вместо автоматического выключателя + УЗО на отдельных линиях питания электроприборов.
Подключение блока предохранителей: верхний или нижний ввод
Прежде всего, важно начать с правильного подключения автоматического выключателя. Как вы знаете, у автоматического выключателя есть два подключаемых контакта: подвижный и неподвижный.
Какой контакт должен быть подключен к верхнему контакту, а какой – к нижнему? В настоящее время существует много споров на эту тему. На любом электротехническом форуме вы найдете множество вопросов и мнений на эту тему.
Давайте посмотрим на некоторые нормативные документы, чтобы получить совет. Что говорит ПУЭ по этому вопросу? В 7-м изд. ПУЭ пункт 3.1.6. гласит:
3.1.6 Автоматические выключатели и предохранители пробочного типа должны быть подключены к сети таким образом, чтобы при вывинчивании пробки предохранителя (автоматического выключателя) винтовая втулка предохранителя (автоматического выключателя) оставалась обесточенной. В случае одностороннего питания кабель питания (кабель или провод) к блоку предохранителей обычно должен быть подключен к неподвижным контактам.
Как видите, правила гласят, что при подключении блока предохранителей питающий кабель обычно должен быть подключен к неподвижным контактам. Это также относится ко всем УЗО, устройствам остаточного тока и другим защитным устройствам. Формулировка "как правило" не ясна из всего отрывка. То есть, кажется, что так и должно быть, но в некоторых случаях могут быть исключения.

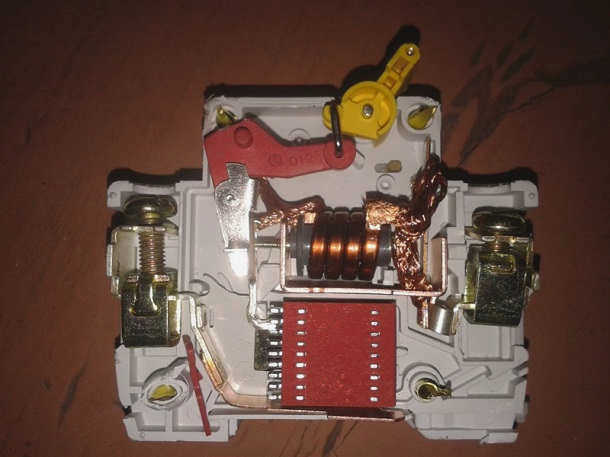

Для того чтобы понять, где находятся подвижные и неподвижные контакты, необходимо разобраться во внутреннем устройстве автоматического выключателя. Возьмем в качестве примера однополюсный автоматический выключатель и посмотрим, где находится неподвижный контакт.
Это автоматический выключатель серии VA47-29 компании iek. На рисунке хорошо видно, что неподвижный контакт – это верхняя клемма, а подвижный контакт – нижняя клемма. Если проверить электрическую маркировку на самом выключателе, то можно увидеть, что неподвижный контакт находится сверху.
Описание видео
Вы можете попробовать сделать перемычку самостоятельно, например, как показано на видео:
Замена шасси
Второй, не менее распространенной процедурой является замена поврежденного корпуса распределительного устройства. Большинство производителей поставляют их вместе с монтажной шиной и шинами распределения питания. При покупке обратите внимание, что если DIN-рейка изготовлена из пластика, то такой корпус лучше не покупать. Это очень ненадежный вариант, который быстро придет в негодность.
Размер шкафа заслуживает отдельного слова. В идеале корпус уже на этапе проектирования схемы должен иметь некоторые возможности расширения. Поэтому это нужно учитывать при его замене. Например, если схема включает сорок модулей, то лучше купить корпус на шестьдесят модулей.
Это позволит установить новые модули и отдельные линии. Такое решение может понадобиться при покупке более мощных бытовых приборов. Также можно будет встраивать устройства, предназначенные для работы с кабелями, техническая характеристика которых отличается от общей системы.
Достаточное пространство внутри корпуса упрощает установку и замену компонентов. Кроме того, повышается безопасность эксплуатации за счет снижения риска перегрева компонентов.
Советы профессионалов
В настоящее время целесообразно прислушаться к советам электриков, которые могут облегчить и улучшить электромонтаж и подключение распределительного щита.
При установке распределительного щита в квартире или доме рекомендуется составить схему всех соединений, которые можно четко идентифицировать. Ее можно нарисовать или распечатать на бумаге и наклеить на внутреннюю сторону дверцы корпуса распределительного щита. В аварийной ситуации и в отсутствие владельца это позволит практически любому человеку быстро включить или выключить питание.
Для облегчения работ по техническому обслуживанию и ремонту все группы проводов в распределительном щите группируются в соответствии с назначением линий. Группировка может быть выполнена с помощью изоляционной ленты или пластиковых стяжек. Каждая группа помечена соответствующими ярлыками. При ремонте проводки вам не придется беспокоиться о том, какой провод за что отвечает, и вы избежите неприятных ошибок.
Еще раз напомним, что подключать выключатели нужно правильно – входные провода заводятся сверху. На всякий случай проверьте маркировку на приборах, большинство производителей прилагают схему правильного подключения, и вопрос, как подключить автоматический выключатель в щитке, отпадает сам собой.
После пробного запуска собранное или отремонтированное распределительное устройство следует оставить открытым на несколько часов. Нагрузку сети лучше всего увеличить до максимума. Через несколько часов можно проверить, не нагрелись ли компоненты панели.
Если она была собрана правильно и расчеты верны, повышения температуры быть не должно. Если нет, отключите распределительное устройство от сети и поищите источник проблемы. Если этого не происходит, короткое замыкание неизбежно.
