Как подключить датчик движения для уличного освещения

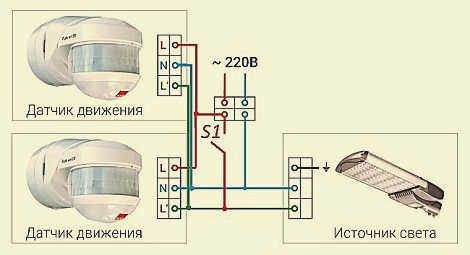

Для обеспечения правильной работы системы освещения эти устройства подключаются параллельно, независимо от их количества в цепи.

Содержание

Как правильно подключить датчик движения к освещению

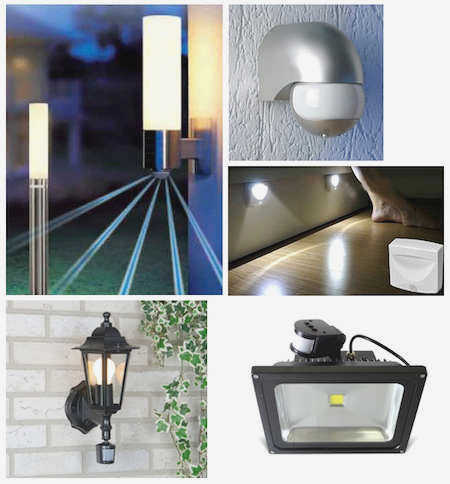

Для освещения в квартире или частном доме используются различные современные устройства, в том числе и датчики движения. Это электронные устройства, которые реагируют на движение в определенных зонах. В результате включается свет, звуковые и другие сигналы тревоги. Эти устройства становятся все более популярными среди населения, поэтому многие люди стараются подключить датчик движения к своему освещению и самостоятельно произвести все последующие настройки. В быту инфракрасные датчики в основном используются для управления освещением в определенной зоне.

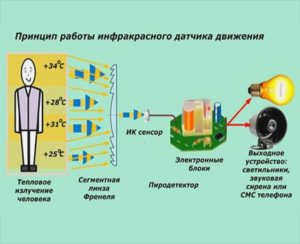

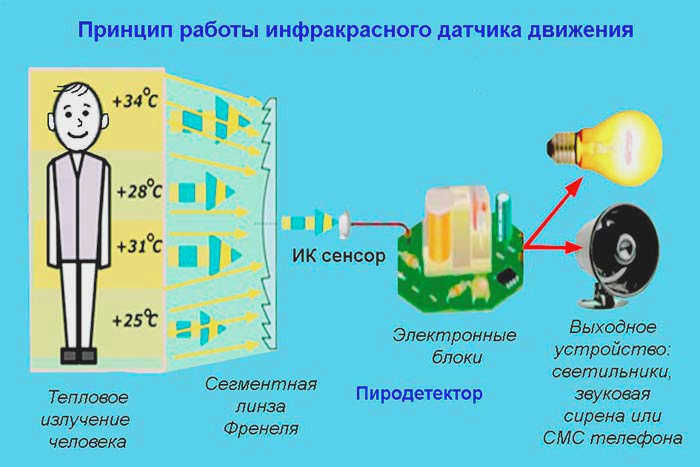

Вся работа этих устройств основана на действии инфракрасного фотоэлемента, встроенного в электронную схему, которая обрабатывает поступающий сигнал. Под воздействием внешних факторов устройство начинает реагировать на инфракрасное излучение, которое претерпевает изменения в зоне контроля. Основным триггером для распознавания постороннего объекта является более высокая температура людей и домашних животных по сравнению с окружающей средой. По этой причине подходящее решение для подключения инфракрасного датчика движения имеет первостепенное значение.

Обычные предметы также могут нагреваться, например, от солнечного света. Поэтому во избежание ложного срабатывания фотоэлемента используются специальные технологические методы. Для нейтрализации влияния видимого света используется инфракрасный фильтр. Использование сегментированной линзы Френкеля позволяет разделить сектор обзора на большое количество узких лучевых секторов. Электронная система настроена таким образом, что способна излучать сигналы, соответствующие только тепловым характеристикам человека.

Кроме того, ложные тревоги исключаются благодаря использованию многоэлементных фотоприемников. Для создания узкофокусного луча зрения используется линза. Когда человек пересекает его во время движения, сигнал от фотоэлемента изменяется, обрабатывается электроникой, после чего срабатывает датчик. Чувствительность фотоэлемента и коэффициент мощности усилителя напрямую влияют на дальность действия устройства. Электронная схема также определяет время удержания объекта после срабатывания устройства. Затем остается только решить проблему, как подключить датчик движения к лампе, чтобы он включался и выключался под воздействием лампы.

Основные схемы подключения

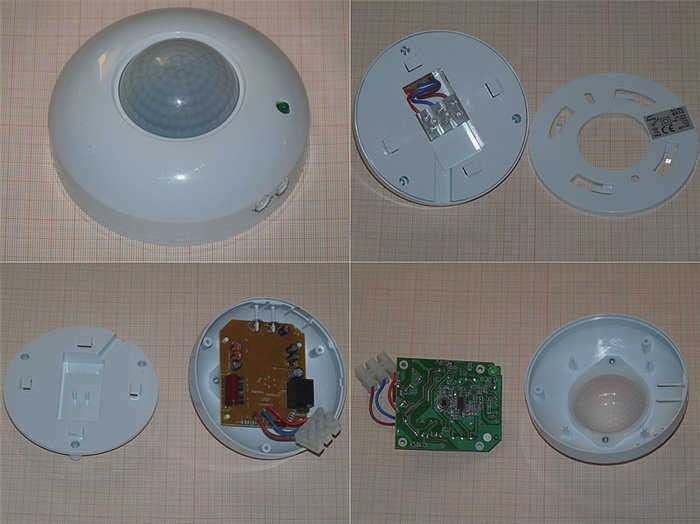

Конструкция домашних датчиков движения состоит из предварительно собранных блоков, которые при подключении к электросети и светильнику сразу же начинают работать. Схема подключения очень проста и доступна даже неподготовленному человеку. После установки устройства необходимо отрегулировать только диапазон детектора и время удержания сигнала. Это можно легко сделать с помощью регуляторов на передней или задней панели устройства.

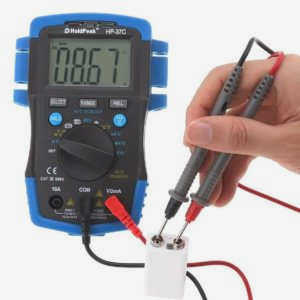

В обычном детекторе движения есть три контакта, предназначенные для включения и выключения света. Это вход, выход на лампу и ноль. Перед подключением датчика движения к лампочке рекомендуется точно знать, какой контакт принадлежит каждому из них. В противном случае, хотя датчик и будет работать, увеличивается вероятность ложного срабатывания при попадании фазы на металлические предметы.

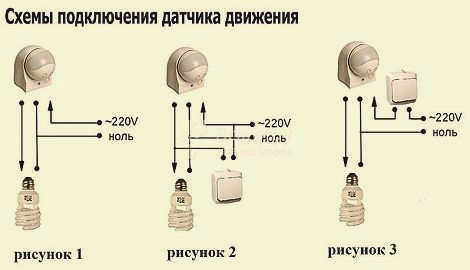

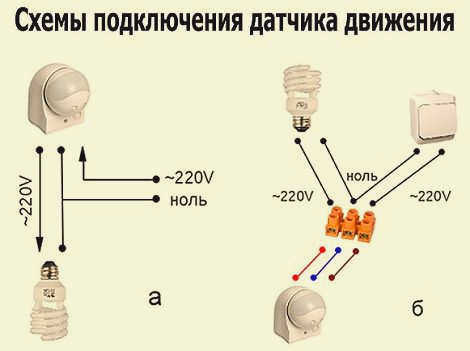

При комбинировании светильника с датчиком движения эти устройства могут быть подключены независимо друг от друга или вместе с электрическим выключателем. Подключение может быть выполнено тремя способами:

Без выключателя (рис. 1). В этом случае освещение включается и выключается только датчиком движения. Используется для освещения двора и других территорий дачи или загородного дома. Устройство должно быть настроено на режим "день-ночь", при котором свет, вызванный движением людей, будет включаться только в сумерках или ночью.
Свет включается принудительно с помощью выключателя (рис. 2). В этой схеме питание лампы идет в обход датчика. Этот метод очень удобен в офисах, когда необходимо, чтобы свет оставался включенным во время работы.
Принудительное выключение света с помощью выключателя (рис. 3). В этом варианте выключатель устанавливается в цепи питания всей схемы. Он используется в квартирах в ночное время, чтобы датчик не включал свет во время сна.

Подключение двухпроводного датчика движения

Они обычно устанавливаются там же, где и обычный выключатель света, и требуют стандартной розетки. Сам датчик подключается к фазному проводу, который постоянно находится под напряжением. Точно так же, как выключатель. Это означает, что датчик движения будет установлен между лампочкой и выключателем на 220 В.

Сразу следует отметить, что такая цепь должна быть установлена отдельно от общей сети освещения. Поэтому к ней следует добавить распределительную коробку и автоматический выключатель. Последний должен быть установлен в распределительном щите. От распределительного щита электрическая цепь должна быть выполнена трехжильным кабелем 3×1,5 мм. Однако в месте установки датчика следует проложить 2-жильный кабель 2×1,5 мм.

Сам прибор следует установить на стене на высоте 1,2-2,0 м. Следует отметить, что данный вариант отличается от тех, которые устанавливаются на входах в подъезды или проходные. Последние подвешиваются к потолку. И соединяются они другим способом. И еще: место установки должно быть таким, чтобы открывание двери не загораживало обзор. Это очень важно. Производители также не рекомендуют установку над радиаторами или другими нагревательными элементами.

Таким образом, в распределительную коробку должны одновременно входить три кабеля:

от блока предохранителей;
от светильника;
от датчика.

Трехфазный кабель прокладывается к светильнику.

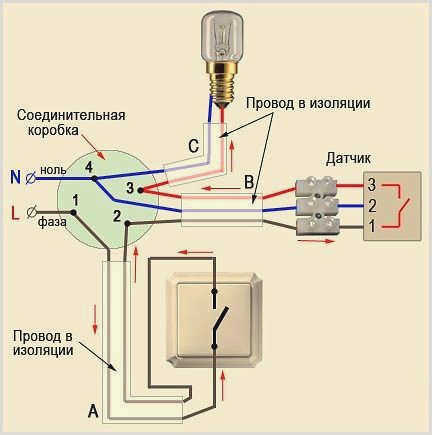

Теперь необходимо подключить сам датчик движения, а точнее схему подключения. Сначала необходимо соединить вместе нулевые провода предохранителя и светильника. Затем контур заземления тех же компонентов, если таковой имеется. Теперь питающие провода:

автомат-датчик;
датчик-светильник.

Подключение трехпроводного детектора движения

Одно только название говорит о том, что это устройство имеет три клеммы для подключения. На рынке представлен широкий ассортимент моделей, от недорогих до дорогих, что часто отпугивает покупателей. Все модели не отличаются по принципу действия и схеме подключения. В более дорогих датчиках просто используются более качественные детали и компоненты.

Прежде чем купить трехпроводной датчик движения для освещения, стоит обратить внимание на такую характеристику, как водонепроницаемость. Она обозначается двумя латинскими буквами – "IP". Если устройство будет устанавливаться в помещении или под навесом, подойдет IP 44, если же датчик движения будет устанавливаться на улице, лучше всего выбрать IP65. Чем выше класс водонепроницаемости, тем дороже будет стоить устройство.

Еще одна характеристика, на которую следует обратить внимание. Это рабочая температура. Большинство датчиков рассчитаны на работу при температуре -20C или ниже. При более низких температурах они начинают "трещать".

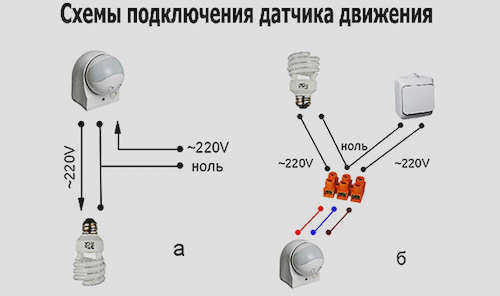

Если говорить о схеме подключения датчика движения к лампе, то их существует две: без выключателя и с выключателем. Давайте рассмотрим каждое положение отдельно.

См. также:
Популярные проекты модульных домов

Схема подключения без выключателя

Как и в предыдущем случае, вам понадобятся провода и распределительная коробка для подключения:
В последнем случае от автоматического распределительного щита подводятся три провода: фаза, нейтраль и земля.
Сюда же подводятся три провода от светильника, если его корпус металлический, и два, если он не сделан из токопроводящего материала.
К датчику движения также подводится трехжильный кабель.

Типы датчиков движения

Основной принцип работы устройства заключается в использовании волн различных диапазонов для получения информации о контролируемом объеме (пространстве). В зависимости от типа волны различают следующие виды датчиков

Фотоэлектрические (световые, оптические);
инфракрасные (невидимый для человека световой спектр);
ультразвуковые
микроволновые;
томографические (основанные на радиоволнах).

Различают также активные и пассивные датчики. Первые излучают волны в пространство и анализируют "ответ", т.е. изменения в отраженном излучении. Вторые анализируют только излучение, поступающее из внешней среды. Комбинированные модели излучают волны одной частью и анализируют их другой.

Важно: Не рекомендуется использовать ультразвуковые датчики в местах, где постоянно находятся люди, домашние или дикие животные. Животные слышат ультразвук, а люди иногда улавливают его. Поэтому постоянно излучаемые сигналы вызывают беспокойство у домашних животных или плохое самочувствие у людей.

Поскольку около 50% датчиков, используемых в бытовых и неспецифических системах слежения, – это инфракрасные датчики, в этой статье мы сосредоточимся в основном на этих устройствах.

Сотовая структура на видимой части датчика представляет собой массив из нескольких (десятков) линз Френеля. Каждая линза фокусирует падающие на нее инфракрасные лучи и проецирует их на чувствительный элемент. Если в "зоне ответственности" никого нет, уровень излучения примерно одинаков для всех линз. Если в зоне есть "теплый" объект, уровень излучения увеличивается для некоторых линз. Система использует эту информацию для определения наличия движения в определенной части помещения.

Варианты использования датчика движения

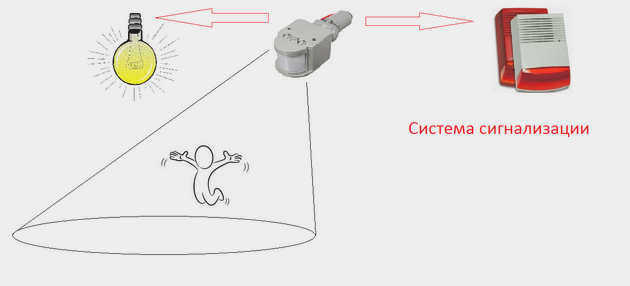

Помимо освещения, датчик движения можно использовать для активации других устройств оповещения. Это может быть звуковой сигнализатор или центральная система сигнализации. Помимо охранной системы, датчик можно установить на ключевых входах в здание или в коридорах. Датчик также можно использовать в качестве выключателя для включения света в темных помещениях, где свет должен быть включен постоянно.

Гораздо проще и удобнее автоматизировать этот процесс. Когда человек входит в зону, датчик автоматически замыкает цепь питания лампы и выключает ее, когда объект покидает зону. В зависимости от модификации, датчик можно настроить на задержку момента выключения после ухода человека от 10с до 7м. Это позволит не только обеспечить комфортные условия для ходьбы, но и сэкономить электроэнергию, так как свет будет включен только тогда, когда человек находится в зоне приемо-передатчика.

Как подключить

Самый простой метод – подключить датчик в разрыв между фазными проводами непосредственно к лампе. Этот метод очень хорошо работает в полностью темных помещениях без окон. В этом случае фазный и нейтральный провода подводятся к датчику со стороны входа и подключаются к соответствующим клеммам L и N. На выходе фазный провод подключается к лампочке, а нулевой провод – к ближайшему нулю электрической цепи.

Читайте также:
Настройка датчика движения для освещения

Если вы используете датчик для включения уличного освещения, вам дополнительно потребуется фотореле или датчик освещенности, работающий в автоматическом режиме. Вместо этого вы можете установить на линии отдельный выключатель, который можно включать и выключать вручную. Это предотвратит излишнее включение света при нормальном естественном освещении.

Такие дополнительные комбинированные устройства также устанавливаются в разрыв фазы. Если используется фотоэлемент, он должен быть установлен перед датчиком движения. Это гарантирует, что устройство будет включаться только с наступлением темноты и выключаться днем. Срок службы датчика движения значительно увеличивается, так как он ограничен определенным количеством срабатываний.

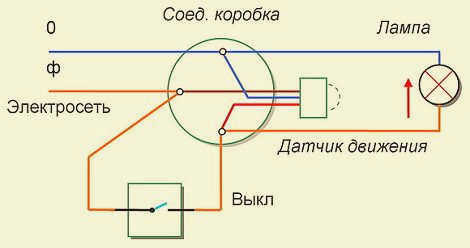

Основной недостаток этих схем заключается в том, что их нельзя использовать в течение длительного времени. Свет исчезнет, как только движение прекратится. Этого можно избежать, подключив параллельно датчику обычный выключатель. Когда он находится в выключенном положении, датчик будет работать. При включении датчик перестанет работать, а свет будет гореть до тех пор, пока цепь не будет прервана выключателем.

Настройки и регулировки

Правильная работа датчика выключателя света во многом зависит от его настроек.

Для его правильной работы необходимо выполнить следующие настройки:

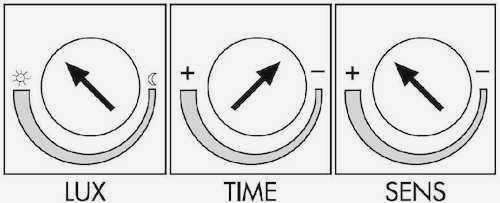

Настройка времени (TIME). Устанавливает интервал времени, в течение которого будет включаться свет с момента последнего обнаруженного движения. Это значение может быть установлено в диапазоне от 1 до 600 секунд. Для этого циферблат устанавливается в нужное положение, вверх или вниз.
Настройка срабатывания в зависимости от уровня освещенности (LUX). Обеспечивает правильную работу датчика в светлое время суток. Порог устанавливается независимо с помощью другой ручки регулировки. Оптимальное значение обычно определяется экспериментально.
Чувствительность срабатывания (SENS). Обеспечивает ожидаемую реакцию датчика при наличии движения. Если движение слишком сильное, рекомендуется уменьшить чувствительность.
