Подключение датчика движения к освещению с помощью выключателя: схема и пошаговая инструкция
Для электроники "умного дома" характерны устройства, известные как "датчики движения". Этот новый тип коммутационных устройств для источников света способен продемонстрировать большую функциональность, чем традиционные конструкции.
Например, подключение датчика движения к осветительным приборам с выключателем или без него повышает комфортность освещения и способствует экономии электроэнергии. Так что же это за устройства – датчики движения? Вот как разобраться в этом.
В этой статье мы рассмотрели принцип работы различных датчиков движения, изложили особенности их применения и дали практические советы по выбору схемы подключения и выполнению монтажа и настройки устройства.
Техническое определение датчиков движения
Автоматизация планомерно и последовательно входит в бытовую сферу. Ручное управление практически всеми видами бытовой техники постоянно сводится к минимуму. Появление датчиков движения – лишнее тому подтверждение.
Эти устройства (как правило, в миниатюрном исполнении) были разработаны и выпускаются различными компаниями в разных вариантах. Однако принцип действия всех существующих модификаций имеет общую основу – эффект излучения различных типов волн.

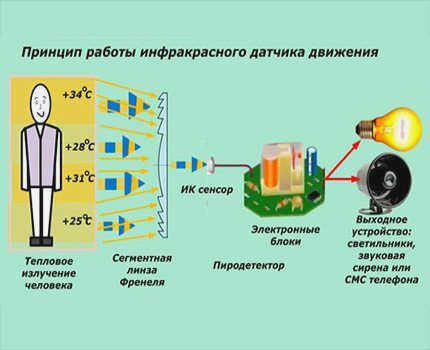

Электроника с интеллектуальными возможностями. Эти устройства способны обнаруживать тепловые лучи, испускаемые человеческим телом. Реагируя на тепловые потоки, оборудование выполняет определенные действия
В настоящее время широко используются следующие технологии:
- акустическая;
- оптическая;
- радиоволновые.
Исходя из практики использования той или иной технологии для производства определенного типа системы, производство приводит к появлению различных типов конструкции.
Акустический вариант представляет собой устройство, предназначенное для управления движением. Механика срабатывания приводится в действие не сигналом теплового луча, а сигналом звуковой волны.
В частности, контроллеры движения широко используются в различных приложениях:
- ультразвуковые
- микроволновые;
- фотоэлектрические;
- инфракрасные;
- томографические.
Кроме того, есть еще одна примечательная деталь проекта.
Деление датчиков движения на группы
Все существующие на сегодняшний день датчики движения делятся на три группы:
Датчик движения: Основные функции и принцип работы
Основное назначение датчика движения – коммутация электрической сети. Он может работать как с активной нагрузкой в цепи, так и с активной индуктивной нагрузкой. Любое движение в контролируемой зоне сначала запускает процесс обнаружения света (если устройство оснащено этой функцией).
Если значение ниже установленного порога тревоги, устройство замыкает контакты и включает лампу. Таким образом, датчик может работать как ночью, так и днем. Порог устанавливается с помощью органов управления и может составлять от 3 до 2 000 люкс.
В быту наиболее распространенные устройства основаны на улавливании электромагнитных колебаний в инфракрасном спектре. Время, через которое срабатывает датчик при обнаружении движущегося объекта, также регулируется.
Поворотом диска устанавливается выдержка. Время задержки может быть установлено в диапазоне от 10 с до 7-15 мин (возможна небольшая погрешность) для разных моделей.
Работа устройств обнаружения основана на обнаружении движения или присутствия человека в контролируемой зоне
Выбор правильной системы отсчета
Различные модели имеют разное назначение. Одни предназначены исключительно для контроля внутреннего освещения, другие более универсальны и могут использоваться в цепях с электрооборудованием, с устройствами сигнализации, с системами уличного освещения.

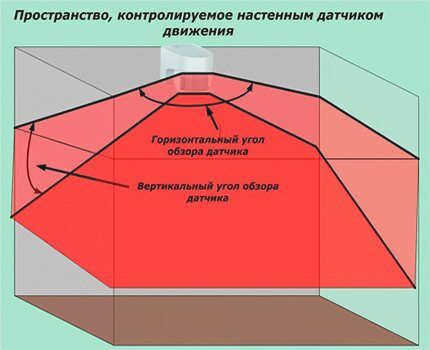

Датчики могут быть ограниченными или круглыми и иметь различные углы обзора по горизонтали и вертикали. Они могут монтироваться на стене и охватывать зону от 110° до 120° или 180° по горизонтали и 15-20° по вертикали.
Модели с подвижным элементом обзора значительно облегчают регулировку, но стационарные модели не имеют такой возможности, поэтому их необходимо размещать более тщательно.
Для моделей с ограниченным обзором угол обзора может составлять от нескольких до нескольких сотен градусов. При выборе устройства учитывайте, насколько большую площадь оно может контролировать
Широкоугольные детекторы могут иметь горизонтальное поле зрения 360°. Их поле зрения имеет форму конуса, расширяющегося вниз. Хотя эта зона покрытия велика, она все же оставляет пробелы в помещении (за пределами радиуса, в углах).
Если датчик будет устанавливаться на улице или в помещениях с повышенной влажностью, выбирайте устройство с высокой степенью защиты от внешних воздействий (пыли, влаги).
Например, устройства IP20 можно использовать только в помещениях с нормальной влажностью, а устройства IP33 можно устанавливать на открытом воздухе – на террасе, веранде, беседке. Устройство со степенью защиты IP44 может быть установлено на улице, но защищено козырьком от капель воды во время осадков.
Можно приобрести готовый к использованию комплект, состоящий из выключателя и датчика движения. Особенности его выбора и установки можно найти в рекомендуемой нами статье.
Как выбрать подходящую модель
На рынке представлено множество датчиков движения для освещения. Они делятся на несколько типов:
- по способу монтажа – на стену и на потолок;
- по степени защиты от влаги – наружные и внутренние;
- по принципу действия – инфракрасные, ультразвуковые, радиоволновые.
Инфракрасные считаются самыми безопасными. Они чувствуют тепло человеческого тела, но не испускают никакого излучения. Ультразвуковые и радиоволновые лучи сканируют пространство и обнаруживают препятствия, которых раньше не было. Они немного более чувствительны, чем инфракрасные, но имеют много недостатков. Ультразвук может раздражать животных. Мощные микроволны опасны для здоровья человека.
Недостатком инфракрасного излучения является ложное обнаружение тепла. Их следует устанавливать вдали от радиаторов, мощных ламп накаливания, кондиционеров и полов с подогревом. Снаружи они должны быть защищены от прямых солнечных лучей.
Еще одна классификация – угол обзора. У потолочных светильников он самый большой, до 360 градусов, но это не всегда является преимуществом. Неплохо было бы оставить слепые зоны у пола, чтобы избежать обнаружения кошками, собаками и случайно упавшими предметами. Настенные имеют диапазон от 60 до 180 градусов.

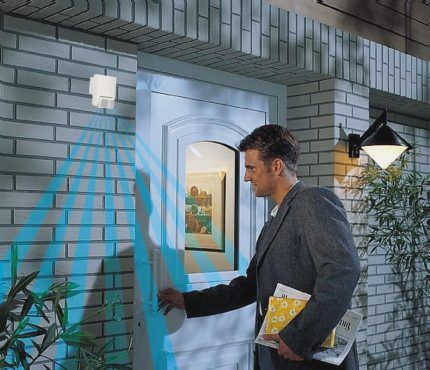

Вид не влияет на способ установки. Инфракрасный датчик движения может быть подключен так же, как и ультразвуковой. Однако важно понимать, как работает датчик, чтобы выбрать оптимальное место для установки. Настенные инфракрасные датчики рекомендуется устанавливать над верхним углом двери. Они слегка наклонены таким образом, чтобы датчик обнаруживал движение в зоне на высоте 1 метр от пола и выше.
Отражатель или люстра подключаются непосредственно к DD по тому же алгоритму. На способы установки это не влияет:
Как подключить датчик движения к светильнику с выключателем: схема и инструкции
Устройства управления светильником необходимо подключать только к светильнику и к источнику питания. Выключатель в эту схему не включается. Такое подключение полезно в подвале, кладовке, коридоре. Если вы входите в комнату, чтобы что-то взять или пройти через нее в другую комнату, вам не нужно, чтобы лампочка была постоянно включена. Она может сама выключиться через несколько минут без вашего участия.
В гостиных, спальнях и кухнях удобнее, чтобы лампочка горела постоянно. Вы не хотите вставать с дивана каждые 10-15 минут, чтобы включить ДД. Поэтому в жилых помещениях его обычно подключают с помощью выключателя. Характеристики важно учитывать до принятия решения о схеме и о том, как будет работать система.

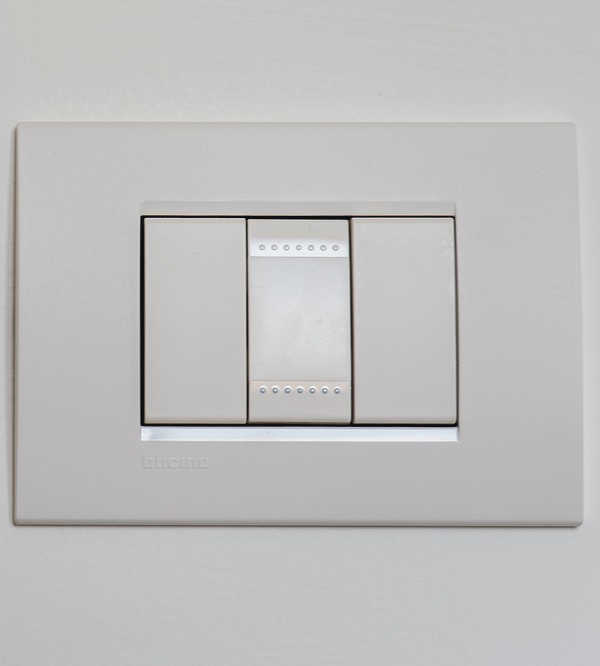

- Выключатель с одной кнопкой. Пока он включен, свет остается включенным постоянно. Если кнопка опущена, датчик начинает играть роль выключателя.
- Выключатель с двумя кнопками. Одна часть обеспечивает постоянное освещение, если человек планирует находиться в комнате долгое время. Другая часть отключает датчик от источника питания, тем самым предотвращая его срабатывание.
Гораздо проще использовать однокнопочное соединение, поскольку не нужно запоминать, какая часть за что отвечает.
Подключение с помощью однорычажного выключателя

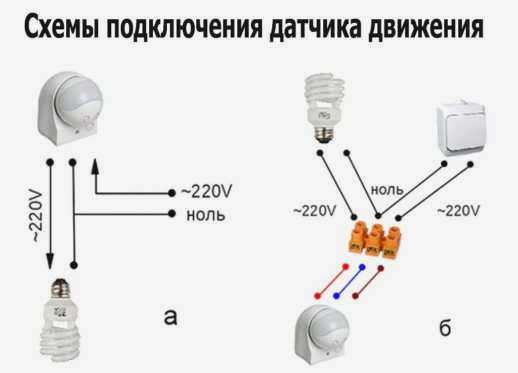

Для того чтобы датчик и выключатель были взаимозаменяемы, последний необходимо поместить в разрыв фазы. Схема выглядит следующим образом:
- ноль и фаза от источника питания подводятся к лампе.
- Фаза отключается, а в разрыв подключается выключатель.
- Датчик подключается к кабелю питания и светильнику с помощью соответствующих клемм.
Беспроводной светильник с инфракрасным датчиком экономит время. Работает от батареек или аккумуляторов. Никаких хлопот с кабелями и клеммами. Просто закрепите его на стене или потолке и настройте параметры. Если вы поймете, что выбрали неправильное место, прибор легко переставить в другое место.
Как избежать 3 ошибок при установке
- Место установки. Установите устройство в месте, которое наилучшим образом соответствует вашим техническим требованиям. Бывают случаи, когда потолочный датчик устанавливается на стене, что приводит к неисправности.
- Установка масок для линз. В комплект входят следующие маски для линз DD Они используются для регулировки зоны покрытия. Если их не снять после настройки, устройство не будет обнаруживать движение.
- Неправильное положение переключателя. Если выключатель расположен перед датчиком, питание будет отключено, и работа устройства будет невозможна.
Правильная работа датчика зависит как от правильной схемы подключения, так и от правильного выбора положения датчика. Однако во избежание ложных срабатываний необходимо соблюдать правила:
- В контролируемой зоне не должно быть нагревательных приборов и устройств, излучающих электромагнитное излучение;
- Устройство не должно подвергаться воздействию воздушного потока от системы кондиционирования или вентилятора;
- Не подвергайте корпус воздействию прямых солнечных лучей.
Однако существуют и другие причины неисправности. Например, если в семье есть домашнее животное, свет будет включаться каждый раз, когда оно выходит за пределы зоны действия устройства. В этом случае отрегулируйте чувствительность датчика и установите минимальное значение срабатывания сигнализации или приобретите другую модель с функцией игнорирования объектов весом менее 25 кг.

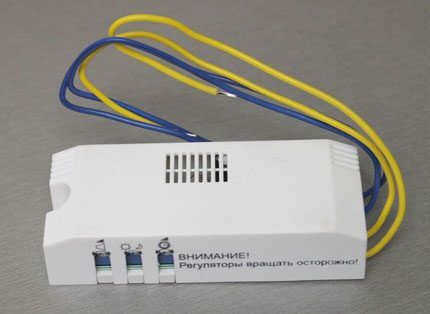

Настройка 3 основных параметров
Современные датчики DD имеют регулируемую чувствительность, угол обзора, интенсивность света и время задержки отключения. При правильной настройке эти параметры позволяют значительно сэкономить на энергозатратах. Более старое оборудование может регулировать только два параметра: время задержки отключения и чувствительность или время задержки отключения и интенсивность света.
Настройку оборудования следует начинать с угла обзора. Современные модели оснащены специальными датчиками, установленными на шарнирах. Эти элементы следует располагать таким образом, чтобы направление инфракрасных лучей охватывало как можно большую часть помещения. Здесь важен не только угол установки, но и высота инфракрасного луча. Также учитывается высота инфракрасного луча.
Ответы на 5 часто задаваемых вопросов
1 вопрос. Когда я подключаю DD в ванной комнате, прибор выключается сам. В чем причина этого?
Ответ. Лампа расположена слишком близко. Ее можно заменить на матовую модель.
Вопрос 2: Я купил модель с кнопочным выключателем. Я подключил оборудование в соответствии с рекомендованной схемой. Кнопка работает, а сенсор – нет. Что мне делать?
Ответ. Вероятно, провода питания оборудования были подключены неправильно. Возможно, клемма "нагрузки" на ДД не подключена или перепутана.
Вопрос 3. Если заменить 300-ваттную галогенную лампу, подключенную к ДД, на 50-ваттный светодиод, будет ли работать эта схема?
Ответ. Будет, если подключение выполнено в соответствии с правилами.
Вопрос 4: У меня 5 прожекторов и 5 ДД по периметру дома. Как сделать так, чтобы прожекторы включались по отдельности?
Ответ. Предположительно, вся коммутация была собрана в одной коробке. Вокруг дома проходит трехжильный кабель, и нагрузка была подключена ко всем светильникам одновременно. Поэтому при срабатывании одного датчика все светильники включаются одновременно.
Вопрос 5: Можно ли использовать пластиковые дюбели для крепления ДД?
Ответ. Да, но учтите, что этот тип крепления не является постоянным.
