Как подключить диммер вместо выключателя

В оригинальной установке диммер подключается в гнездо фазного провода. Схема подключения диммера следует этой последовательности:

Подключение диммера: схемы подключения и инструкции по установке

Типы диммеров и особенности конструкции

Диммер или, другими словами, светорегулятор позволяет задавать различные режимы освещения из одной точки. В отличие от двухкнопочного выключателя, который может выполнять до трех положений интенсивности, это устройство плавно изменяет яркость одного или нескольких источников света от самого слабого до максимального.

Чтобы правильно его установить, необходимо разобраться в его конструкции. Но вот здесь-то и возникает сложность, связанная с различными типами. На рынке представлены устройства с различными типами управления.

Самым известным является поворотный механизм, но помимо него встречаются также кнопочные, электронные, дистанционные и даже акустические.

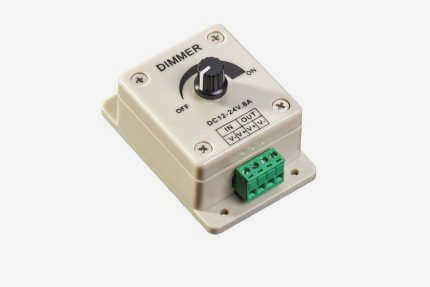

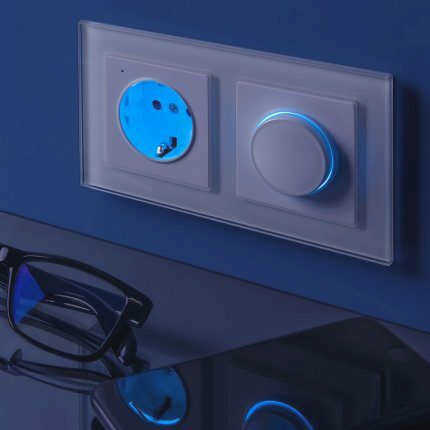

Диммер с освещением

Основным элементом управления поворотной модели является ручка, которую можно поворачивать по или против часовой стрелки для увеличения или уменьшения мощности освещения.

Как и выключатель, простой светорегулятор подключается к двухпроводному кабелю между цепями питания.

Его корпус похож на стандартную электропроводку, розетку или выключатель, то есть он может быть установлен в стенную розетку или свободную нишу. Он защищен упругой металлической ножкой или двумя, контакты также стандартные.

Первый контакт используется для подключения входящей фазы от распределительной коробки, а второй – для подключения провода от нагрузки, идущего к источнику света. Источником света может быть настольная лампа, торшер, люстра, бра или группа точечных светильников.

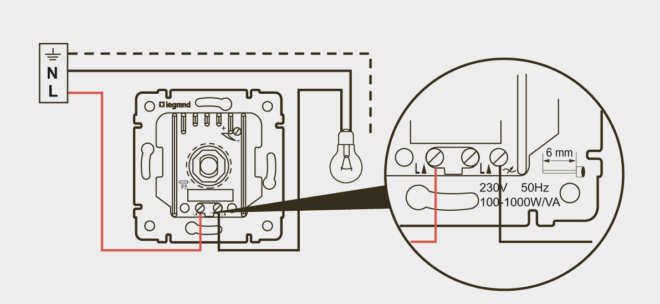

Схема подключения на корпусе

Производители предоставляют подробные электрические схемы, которым необходимо следовать. Они печатаются на бумаге и непосредственно на пластиковом корпусе

Принципиальные схемы

Выбор схемы зависит от многих факторов, в том числе от модели диммера, способа его подключения – отдельно или с выключателями, количества диммеров или светильников.

Также необходимо учитывать очень важный момент: для ламп накаливания, светодиодных ламп и лент и низковольтных галогенных источников света используются разные устройства.

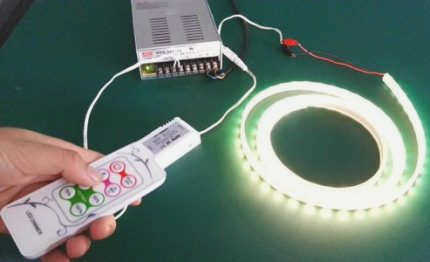

Проверка диммера с выключателем

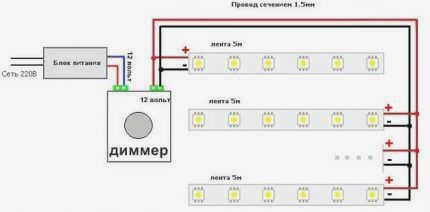

Тестирование диммера с выключателем, подключенным к светодиодной ленте. Светодиодные ленты успешно используются для подсветки подвесных двух-трехуровневых конструкций из гипсокартона

Самую простую схему подключения диммера легко спутать со схемой подключения выключателя, так как на самом деле это одно и то же.

Подключение обычно производится двух- или трехжильным кабелем, в зависимости от системы заземления. В новых зданиях рекомендуется использовать трехжильный кабель ВВГнг сечением 1,5 мм².

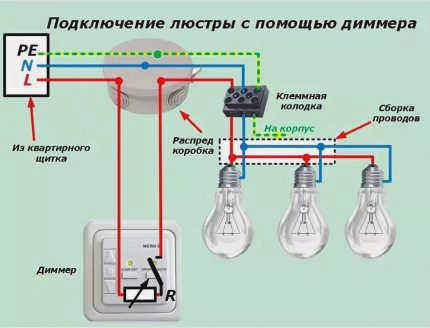

Схема подключения диммера

От блока предохранителей прокладываются три провода: земля к металлическому корпусу люстры или светильника, ноль к лампам и фаза к диммеру на входную клемму.

В большинстве случаев люстра оснащена несколькими рожками, а диммер используется для управления группой светильников, расположенных отдельно.

В этом случае рекомендуется установить два устройства вместо одного, чтобы можно было управлять уровнем освещения двух отдельных групп.

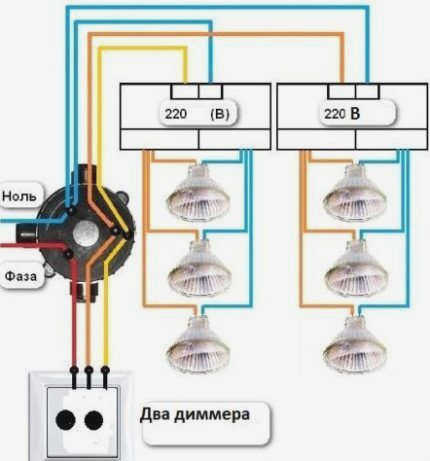

Подключение двух диммеров

Основное отличие заключается в количестве проводов нагрузки. На контроллер подается одна общая фаза, а выход делится на два фазных провода, которые направляются к разным группам светильников. Соответственно, нулевой провод также делится на два.

Диммер – что это такое, принцип работы, особенности применения

Диммер – это специальное устройство, установленное в электрической цепи, которое изменяет яркость, цвет, ритм и другие характеристики источника света. Устройство часто устанавливается вместо стандартного выключателя в соответствии со схемой производителя. Хотя основное назначение такого регулятора – изменение интенсивности света лампочки, дополнительно, в зависимости от его функциональности, он также выполняет следующий круг задач:

  • Управление системой освещения по заданному расписанию, обеспечивая эффект присутствия.
  • Выключение освещения по таймеру.
  • Управление звуком – голос, хлопки.
  • Подключение, отключение, регулировка на расстоянии.
  • Изменение всех возможных характеристик света светильника – цвет, ритм, яркость и т.д.
  • Возможность подключения к системе "умный дом".

Диммер работает путем плавного увеличения напряжения питания до заданного значения – от 0 до 100% от номинального значения светильника. Это устраняет негативный эффект запуска, который может значительно сократить срок службы лампы, особенно в случае ламп накаливания.

Их стандартная электронная схема основана на транзисторах, симисторах и тиристорах. Они характеризуются простотой, малым весом и габаритами и хорошей ценой. В большинстве случаев диммеры этого типа могут быть подключены только к сети со спиральными источниками света или лед-элементами. Это связано, прежде всего, с характером амплитуды выходного тока – то, что выходит из прибора, представляет собой не полную синусоиду, как в обычной сети, а своеобразную полуволну с обрезанными вершинами.

По этой причине энергосберегающие лампочки, включенные в такую цепь, будут мерцать или вообще не регулироваться. Для них требуются специальные регуляторы – на основе автотрансформаторов, способных выдавать ток идеальной синусоиды. Однако естественной ценой этого преимущества является значительная сложность схемы, громоздкость и более высокая конечная стоимость устройства.

Разновидности

В зависимости от того, для чего необходимо осветить одну комнату, группу комнат или одну лампочку в прикроватной лампе, используются различные типы диммеров. Современные модели различают по следующим параметрам:

По внешнему виду или дизайну диммеры бывают 4 основных типов:

  • Модульные. Предназначены для установки на DIN-рейку в электрической коробке. По внешнему виду они похожи на автоматический выключатель. Основой является понижающий трансформатор. Через них подключаются лампы накаливания и галогенные лампы. Управление ими осуществляется с помощью кнопки или кнопочного выключателя. Их можно использовать для затемнения улиц, дворов, ворот, лестниц.
  • Жестко проводные. Компактные модели с сетевым шнуром и вилкой. Предназначены исключительно для диммирования ламп накаливания. Они управляют отдельными осветительными приборами – прикроватными лампами, настольными лампами, торшерами.

См. также:
Справочник компаний, специализирующихся на электромонтажных работах любой сложности

  • Моноблоки. В зависимости от модификации могут работать с разными типами лампочек. По внешнему виду и установке они напоминают стандартные комнатные выключатели. Устанавливаются в электрическую цепь на разрыве фазы.
  • Проходные. Работают по принципу проходного выключателя – позволяют управлять освещением из разных мест.

Моноблочные модели чаще всего используются для подключения освещения внутри дома, а модульные – для управления освещением на участке.

В зависимости от механизма включения/выключения и способа установки характеристик диммеры делятся на 4 типа:

  • Сенсорные. Они оснащены сенсорным управлением. Они обладают самой высокой надежностью и долговечностью среди аналогов, благодаря отсутствию механических переключающих элементов.
  • Поворотные. Управляются путем поворота специальной ручки со шкалой. Эти модели очень популярны и удобны в эксплуатации. Недостатком является то, что прибор всегда включен на минимальной яркости.

Конструкция диммеров

Диммер состоит из электронного модуля в изолированном корпусе. Сзади он оснащен клеммной колодкой, позволяющей подключать его к сети переменного тока через лампу накаливания или диммируемый светодиодный источник света. На передней панели расположены индикатор включения, выключатель и регулятор яркости. Он может состоять из

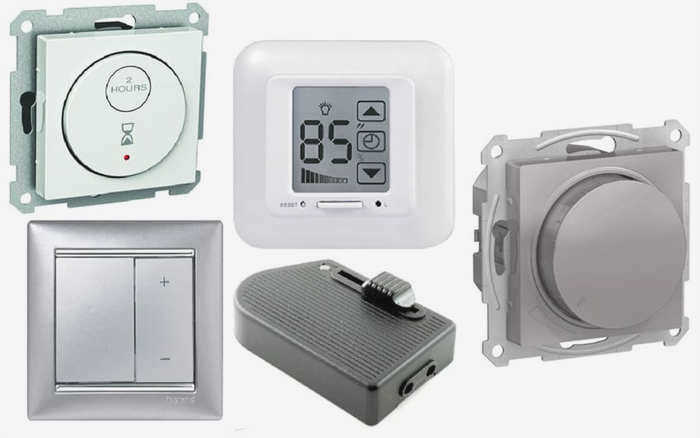

Различные типы диммеров

  • Потенциометр (переменный резистор);
  • То же самое, но с ползунком;

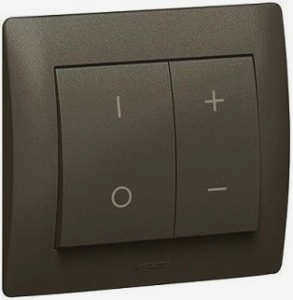

  • кнопок "+" и "-";
  • сенсорной шкалы.

Контроллеры, предназначенные для управления большими нагрузками, содержат нагревательные элементы. Поэтому их корпус может содержать вентиляционные отверстия или иметь поверхность, требующую отвода тепла. Установка должна соответствовать правилам, регулирующим их монтаж. Они изложены в инструкции по эксплуатации.

Контроллер освещения можно изготовить самостоятельно, используя простую схему. В качестве симистора можно использовать симистор из аналогичной серии. Симметричный диод D1 (схема а) можно приобрести в радиомагазине или взять из блоков питания старых моделей. В качестве альтернативы можно использовать неоновую лампу (схема б).

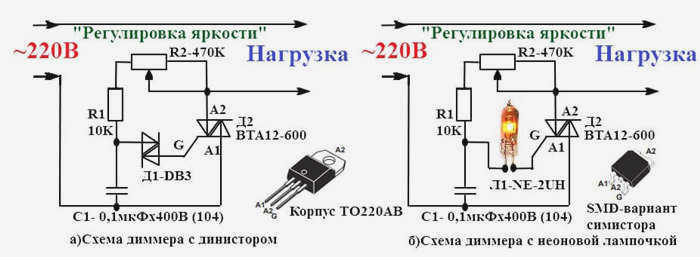

Схема простого самодельного диммера.

Ток нагрузки – до 12 А, но при токе 1 – 2 А симистор следует установить на теплоотвод. Если требуется больший ток, следует использовать более мощный выключатель. Ручка переменного резистора должна быть изолирована, как и все части модуля диммера.

Типы диммеров

Существует несколько типов диммеров, но для реализации диммера на ~220 В требуется компактное устройство. Многие современные диммеры основаны на симисторном (тиристорном) методе управления питанием переменного тока. Он предполагает отсечение части полуволны (полуфазы) путем задержки включения полупроводникового переключателя.

Диммеры делятся на:

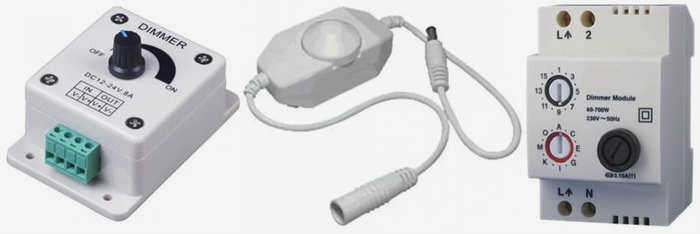

Типы диммеров

  • Переносные – имеют сетевую вилку с кабелем, на который надевается блок регулятора;
  • Моноблочные – предназначены для установки на стене или в коробке;
  • Модульные – предназначены для установки на DIN-рейку или в распределительную коробку.

Принципиальные схемы

Выбор схемы зависит от многих факторов, в том числе от модели диммера, способа подключения – отдельно или с выключателями, количества диммеров или светильников.

Также необходимо учитывать очень важный момент: для ламп накаливания, светодиодных ламп и лент и низковольтных галогенных источников света используются разные устройства.

Проверка диммера с помощью выключателя

Тестирование диммера с выключателем, подключенным к светодиодной ленте. Светодиодные ленты успешно используются для подсветки подвесных двух-трехуровневых конструкций из гипсокартона

Самую простую схему подключения диммера можно легко спутать со схемой подключения выключателя, так как на самом деле это одно и то же. Проводка обычно выполняется двухжильным или трехжильным проводом, в зависимости от системы заземления. Для новых зданий рекомендуется трехжильный провод сечением 1,5 мм².

Схема подключения диммера

От блока предохранителей необходимо проложить три провода: заземление к металлическому корпусу люстры или светильника, заземление к лампам и фаза к диммеру на входной клемме.

В большинстве случаев люстра оснащается несколькими рожками, а диммер используется для управления группой светильников, расположенных отдельно. В этом случае рекомендуется установить два устройства вместо одного, чтобы можно было управлять уровнями освещения двух отдельных групп.

Подключение двух диммеров

Основное различие заключается в количестве питающих проводов. На диммер подается одна общая фаза, а на выходе два фазных провода, направленных на разные группы светильников. Следовательно, ноль также кратен двум.

Простейшая схема

Рассмотрим, как подключить диммер моноблочного типа. Это самая распространенная модель, которая чаще всего используется самостоятельно и устанавливается вместо выключателя.

Он устанавливается в сеть так же, как и выключатель, на разрыв фазы, последовательно с нагрузкой. Особенность – не перепутать фазу и ноль. Неправильное подключение диммера и установка его на нулевой линии приведет к повреждению электронной схемы и выходу ее из строя.

Схема подключения диммера

Поэтому сначала необходимо определить фазный провод. Алгоритм действий будет следующим:

  1. Отключите автоматический выключатель, подающий напряжение в рабочую зону. Это может быть автоматический выключатель для всей квартиры или для данной комнаты.
  2. Убедитесь в отсутствии напряжения и отключите автоматический выключатель. Снимите ключ, защитную пластину, отсоедините провода от входных и выходных клемм и выньте рабочий механизм из ведомого гнезда.
  3. У нас есть два свободных провода, проверьте, какой из них является фазным проводом, выходящим из распределительной коробки. Снова включите автоматический выключатель и осторожно прикоснитесь отверткой к обоим проводам. Провод, к которому прикоснулись, загорится через окошко на индикаторе, это правильная фаза. Прикоснитесь к другому проводу, и окошко не загорится, значит, это провод, идущий от выключателя к светильнику. Осторожно пометьте нужный фазный провод маркером или кусочком изоляционной ленты.
  4. Снова отключите выключатель, чтобы подключить диммер. Схема очень проста: подключите обнаруженную фазу к входному контакту диммера. Провод, идущий к нагрузке (светильнику), подключите через распределительную коробку к выходному контакту.
