Схема подключения двойного выключателя света не отличается от предыдущих вариантов. Это связано с тем, что все современные модели поставляются с заводским набором компонентов, обеспечивающих эту функцию. Однако обратите внимание, что некоторые двойные выключатели оснащены светодиодом, который будет вызывать мерцание в люминесцентных и газоразрядных лампах. Поэтому приведенная выше схема с диодом VD1 и токоограничивающим резистором R1 предназначена для коммутации осветительных приборов со стабилизатором.
Как подключить двойной выключатель на две лампы: схемы подключения + советы
Для многих людей комфорт в доме – это совокупность всех элементов, и управление освещением – один из них. Его можно сделать более удобным, установив двухсторонние выключатели.
Вы согласитесь, что научиться выполнять эту работу самостоятельно – хорошая идея, особенно если вы собираетесь отремонтировать дом и обновить проводку. Однако прежде чем подключить двойной выключатель на два света, вам потребуется разработать схему и изучить этапы работы.
Мы поможем вам реализовать ваши планы. В данной статье описаны нюансы реализации различных схем электропроводки, а также пошаговые инструкции по установке двухклавишного выключателя. Текстовый материал дополнен наглядными иллюстрациями и видеообзорами.
Преимущества и недостатки двойного подключения
Опытный электрик начинает каждый проект по модернизации системы освещения с оптимизации использования всего электрооборудования в цепи.

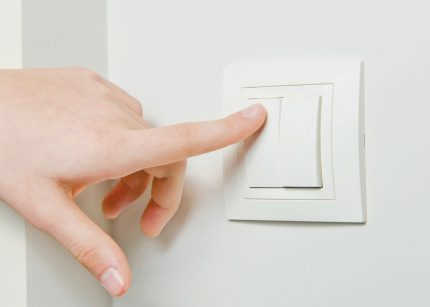

Примером оптимизированной цепи является традиционная система освещения туалета и ванной комнаты. Со стороны коридора обычно устанавливается один выключатель, но с двумя кнопками.
Это означает, что свет в ванной комнате управляется одной кнопкой, а свет в туалете – другой. Вы можете одновременно выключить свет в одной комнате и включить свет в соседней, что очень удобно.
Если вы установите выключатель в стене между двумя комнатами, то очень легко найти подходящий выключатель на стороне туалетной кабинки.
Установка общего выключателя между двумя комнатами – хорошая идея, если комнаты расположены близко друг к другу. Для комнат, расположенных дальше друг от друга, целесообразно установить отдельные электропроводки.

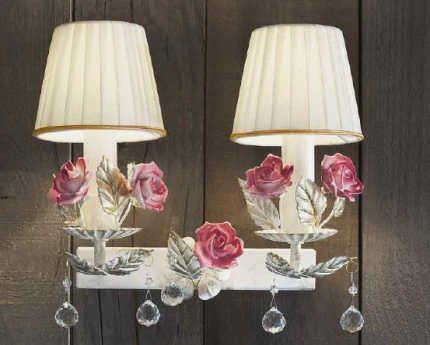

Если вы хотите установить люстру или бра с двумя источниками света, вам может понадобиться двойной выключатель. Отдельный регулятор расширяет функциональность светильника и позволяет увеличивать или уменьшать интенсивность освещения.
При нажатии одной кнопки освещение неполное, а при нажатии обеих кнопок оно становится вдвое ярче.
Для экономии электроэнергии нет необходимости включать обе лампочки одновременно. Чтобы создать расслабляющую атмосферу, достаточно включить только одну из них.
Как видите, возможность подключить двойной выключатель для двух отдельных ламп облегчает управление осветительными приборами или регулировку интенсивности света. Установка одного устройства в двух комнатах не только экономит электроэнергию, но и уменьшает количество монтажных материалов и приборов.
Прямоугольник и схема подключения
При подключении двухстороннего выключателя важно соблюдать ряд рекомендаций, которые помогут избежать серьезных ошибок и лишних затрат.
Наиболее важными моментами для всех типов двухсторонних выключателей являются:
- Все электромонтажные работы должны проводиться при отключенном электропитании. Поэтому перед началом подключений, монтажа или пусконаладочных испытаний необходимо всегда отключать соответствующий автоматический выключатель в распределительном устройстве.
- Двухходовой выключатель устанавливается в монтажной коробке. Как правило, все современные модели изготавливаются из диэлектрических материалов, хотя встречаются и старомодные металлические. Сама коробка крепится к стене с помощью шпаклевки, цементного раствора, пены или другим способом.
- Провода, подключаемые к двухстороннему выключателю, должны быть изолированы на расстоянии 10-20 мм от края. Провод недостаточной длины может проскочить в клемме, а избыток провода может создать опасность контакта с соседними проводами. Изоляционный слой снимается с помощью специальных клещей или, если их нет, аккуратно срезается ножом или кусачками, чтобы не повредить жилу.
- Двунаправленный выключатель крепится с помощью ножек, которые можно регулировать винтовыми зажимами. Нажимайте на лапки до тех пор, пока конструкция не будет прочно закреплена в стене.
- После подключения двунаправленного выключателя проверяют соответствие клавиш переключаемому осветительному оборудованию. Если допущена ошибка, ее можно исправить до завершения отделочных работ.
В противном случае нюансы подключения будут отличаться в зависимости от предназначения. По этой причине вот несколько вариантов использования двухстороннего выключателя в бытовых условиях.
Для 2 лампочек

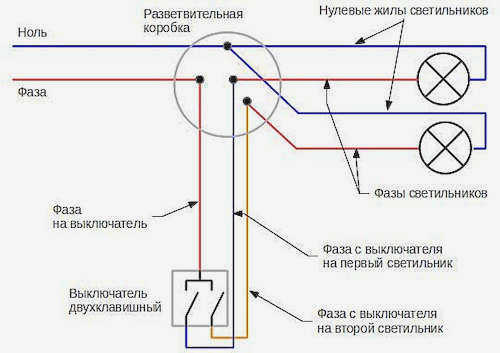

Одним из распространенных способов подключения является подключение двух ламп или светильников к цепи независимо друг от друга. Схема подключения в этом случае будет выглядеть следующим образом (см. рис. 3):
Зачем подключать "фазу" к выключателю?

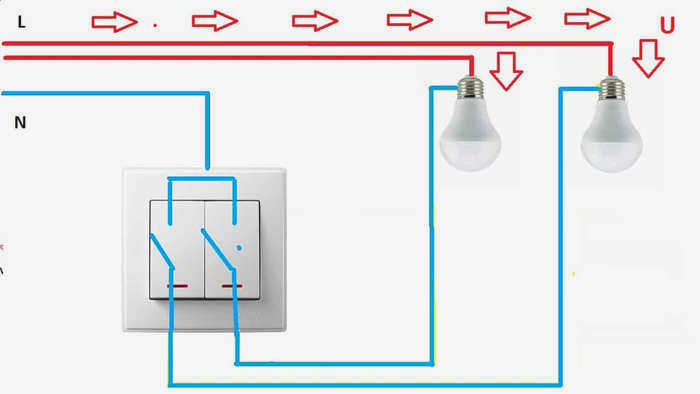

Пункт 6.6.28 ПУЭ требует подключения фазного провода в гнезде любого выключателя. Это обусловлено следующим явлением:
Если необходимо заменить неисправную лампу, можно отсоединить клавишу выключателя, снять и установить новый блок. Однако, как показано на рисунке, когда выключатель находится в отключенном положении, его контакты прерывают нулевой провод. Напряжение с фазного провода будет беспрепятственно поступать в цоколь лампы. Если человек прикоснется к открытым токоведущим частям, его ударит током, что может привести к травме или даже смерти.
Как подключить двухсторонний выключатель

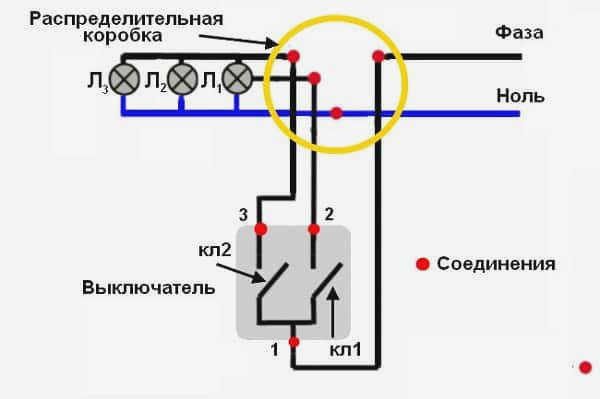

Рассмотрим подключение на примере светильника с двумя выключателями (см. схему на рисунке 4). Обратите внимание, что это стандартный вариант, используемый для включения/выключения любого электроприбора.
Как видно на рисунке, ноль подается непосредственно на источники света, в отличие от фазы, которая коммутируется. При активации контакта 'cl1' включается 'L1', соответственно 'cl2' отвечает за работу 'L2' и 'L3'. В результате мы можем установить три варианта интенсивности освещения в комнате (одна, две или все лампы включены).
Обратите внимание, что вход "1" подключен к фазе, а выходы имеют две линии управления ("2" к "L1" и "3" к группам "L2" и "L3"). Подключение может быть выполнено трехжильным кабелем, но если такого нет, то прокладывается 3 провода.
Вариант, показанный на рисунке 4, носит более общий характер. Поэтому я приведу также более простую схему подключения для 2 лампочек:
Зачем переключать фазу?
Приведенная выше схема будет работать, даже если поменять полярность, но все равно на контактную группу (вход "1") нужно подавать именно фазный провод. Это условие прописано в "Правилах устройства электроустановок" и напрямую связано с безопасностью. При переключении нуля напряжение всегда будет оставаться на контактах, что может привести к серьезным последствиям при проведении технического обслуживания или ремонтных работ.
Предположим, что нам необходимо установить двухсторонний выключатель для вытяжки и освещения в ванной комнате. Предположим, что все провода проложены и подключены, вытяжка и светильник установлены. Наша задача – выполнить соединение в коробке и подключить оборудование к выключателю.

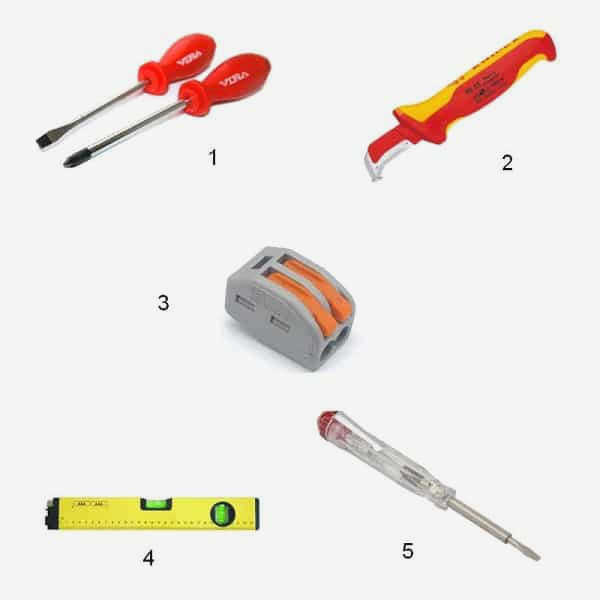

Опишем, как выполнить эту работу с минимумом инструментов, все, что нам понадобится, показано на рисунке 5.
Список инструментов:
- Крестовая и плоская отвертки.
- Специальный нож для снятия изоляции (можно использовать обычный нож);
- Четыре двойные кабельные стяжки WAGO. Они понадобятся для создания соединений. Конечно, это можно сделать и другими способами (пайка, сварка, прикручивание), но мы выбрали этот вариант, потому что он самый простой и не требует специальных инструментов или навыков работы. Подробную информацию о клеммах WAGO можно найти на нашем сайте.
- Уровень.

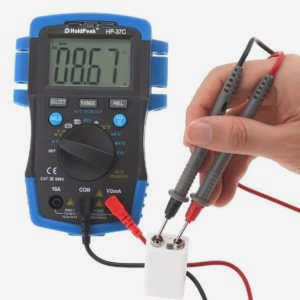

- Тестер (необходим, если проводка выполняется монохромными кабелями).
Процедура заключается в следующем:
- Обесточиваем проводку в распределительном щите – это обязательное условие для проведения работ.

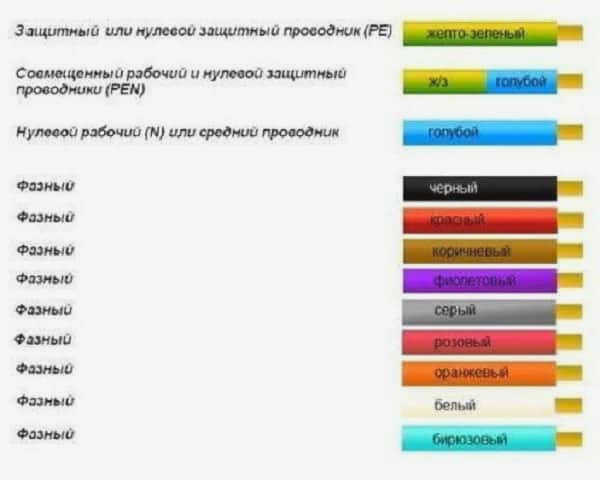

- Делаем выключатель в коробке, подключаем ноль к общему проводу от светильника и навеса, скидываем фазу на выключатель, выходы с него подключаем к управляющим проводам от приборов. На рисунке 6 использована стандартная цветовая схема, чтобы не было путаницы с назначением проводов.
Подключение
После того как вы ознакомились с конструкцией выключателя, можно приступать непосредственно к его подключению. Для начинающих пользователей рекомендуется заранее составить схему электропроводки, чтобы проложить провода к выключателю и светильникам.

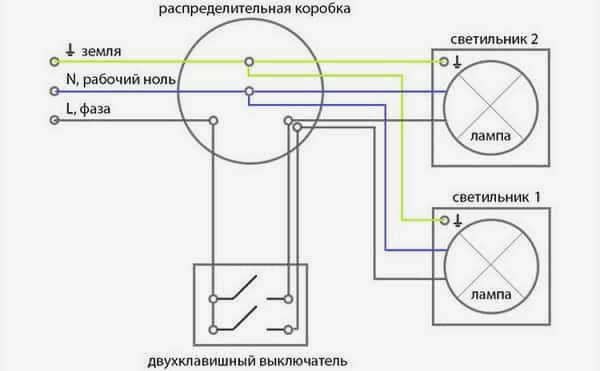

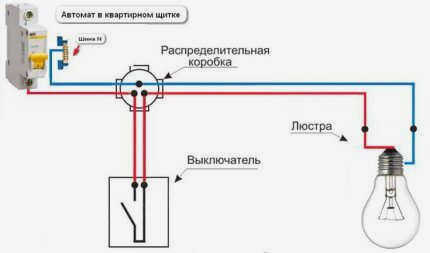

Стандартная электрическая схема включает в себя провод фазы под напряжением. Он обозначается буквой L и прокладывается к светильнику через выключатель. Кроме того, имеется нейтральный или нулевой провод N, который подключается непосредственно к цоколю светильника. Если имеется провод заземления, он также подключается непосредственно к светильнику.
Провода могут быть проложены закрытым или открытым способом, если это предусмотрено электрической схемой. В первом случае требуется настенный кабелепровод, во втором – гофрированные трубы или кабельные каналы. Для скрытой проводки необходимо просверлить в стене отверстие для выключателя.
Читайте также:
Схема подключения двойного выключателя света

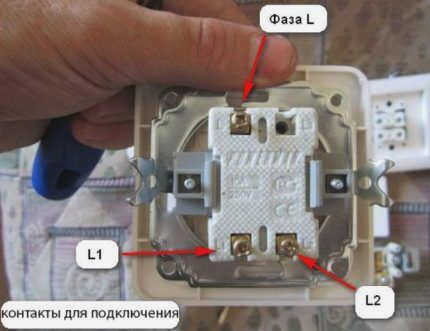

Для обеспечения надежного соединения и хорошего контакта с клеммами конец каждого кабеля зачищается примерно на 1-1,5 см. Если используются проволочные выводы, рекомендуется обжать концы. К двухходовому выключателю подключаются три провода. Первый – фазный провод и подается на вход, а второй и третий – выходные провода и подаются непосредственно на светильник. Нейтральный и заземляющий провода подключаются к клеммам источника света. Место ввода фазного провода обозначено внутри выключателя стрелкой. Сама фаза определяется с помощью тестера.
После прокладки всех проводов и подключения выключателя с двойной подсветкой необходимо изолировать потенциально опасные зоны. Затем вся конструкция с проводами помещается в монтажную коробку и закрепляется винтами. После завершения основных работ установите на место декоративную панель и обе кнопки.
Как отключить подсветку
Иногда возникает необходимость временно или навсегда отключить подсветку двухстороннего выключателя.
Эта процедура несложная и легко выполняется в следующем порядке:
- Линия, на которой находится выключатель, должна быть отключена от электропитания.
- С помощью плоской отвертки подденьте и снимите кнопки, затем снимите декоративную рамку.
- Ослабьте крепежные винты и выньте электрическую часть из розетки.

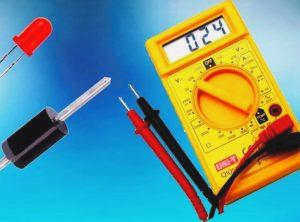

- Проверьте отсутствие напряжения с помощью индикаторной отвертки и отсоедините провода от контактных площадок.
- Определив местонахождение резистора и светодиода, откусите провода, идущие к подсветке. В некоторых случаях светодиод просто выпаивается из своего места.
- После завершения этой процедуры выключатель собирается в обратном порядке.
