Где разместить гидроаккумулятор в системе водоснабжения: выбор места, схема
Невозможно комфортно жить без удобного доступа к питьевой воде. Именно поэтому большинство домовладельцев стремятся автоматизировать работу и стабилизировать давление в своей автономной системе водоснабжения. Для успешного достижения этой цели важно знать, как выбрать и где разместить гидроаккумулятор в системе водоснабжения. Рассмотрим конструктивные особенности оборудования, нюансы выбора места установки, основные схемы подключения, тонкости настройки и расчета давления в агрегате.
Подключение гидроаккумулятора к трубам водоснабжения
Конструктивные особенности
Сине-голубые гидроаккумуляторы или гидробаки представляют собой полностью герметичные емкости из металла. Внутри этих емкостей находится гибкая мембрана из резины. Она имеет грушевидную форму и заполняется водой. Для ее крепления к корпусу используется фланец с патрубком. Он фактически делит контейнер на две камеры.
Если объем воды в грушевидной резиновой мембране увеличивается с помощью насосной установки, то пространство, занимаемое воздухом в ней, уменьшается. Это приводит к повышению давления в подключенной системе. Когда оно достигает заданного значения, реле подает сигнал на остановку электронасоса.
Совет! Мембрана изготовлена из бутила. Это прочный материал, который хорошо растягивается. Он предотвращает контакт воды с металлическим корпусом изделия, поскольку ресурс заключен в так называемый резиновый мешок. Бутил устойчив к вредным бактериям. Материал отвечает гигиеническим и санитарным требованиям. В результате качество воды не ухудшается.

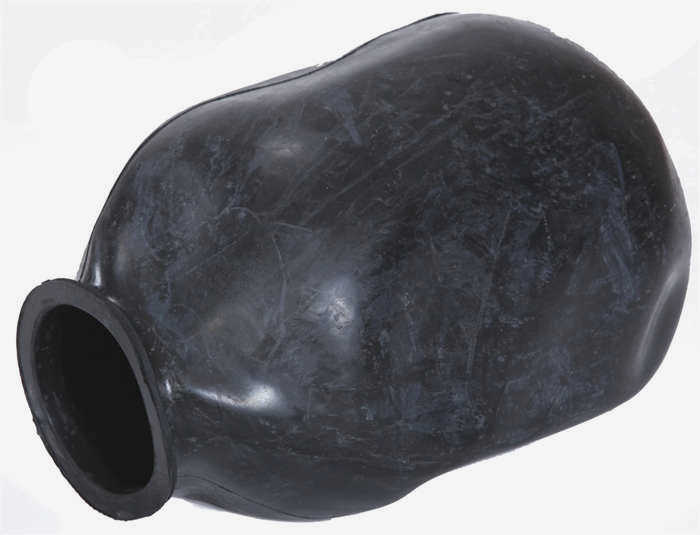

Вариант с грушевидной мембраной
Производители выпускают гидравлические емкости с ножками, которые позволяют устанавливать их на ровной поверхности. В верхней части конструкции также имеется кронштейн для размещения электрического насоса.
Мембранный бак наполняется через специальный патрубок. Труба присоединяется к нему с помощью резьбы. Для соединения обычно используется труба того же диаметра, что и патрубок бака. Благодаря одинаковому сечению этих двух компонентов, гидравлическое сопротивление водопроводной трубы не увеличивается.
Пневматический клапан находится в баке стояка емкостью более 50 литров. Он позволяет регулировать давление в воздушной камере. Для откачки используется автомобильный насос, подключенный к арматуре. Этот элемент также может использоваться для удаления воздуха.

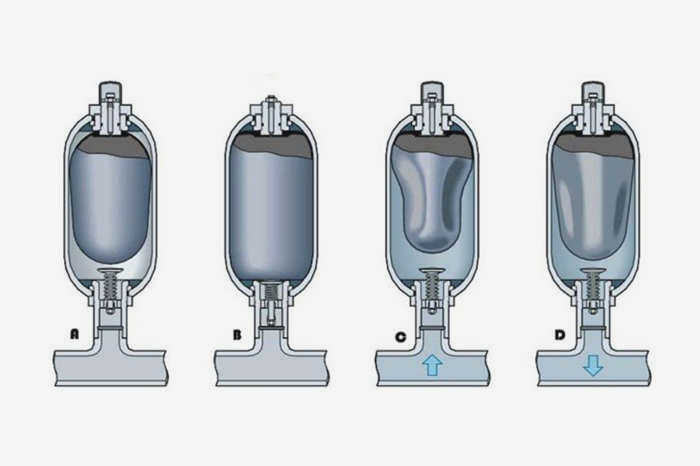

Конструкция и работа аккумулятора давления
В системе водоснабжения при открытии крана давление постепенно снижается. На уровне, установленном при настройке, автоматическая система активирует насос, который восстанавливает исходное состояние. Настройка контролируется реле давления без вмешательства пользователя.
Для предотвращения слишком частой активации насосного оборудования установлен аккумулятор давления. Демпфирующие свойства этого устройства смягчают гидроудары. Дополнительной функцией является создание резервного источника воды.
Для выполнения этих задач используется специальное конструктивное решение. Гибкая мембрана (цилиндр) из пластика устанавливается в стационарный бак. Эта часть бака используется для хранения жидкости. Воздух, закачанный в пространство между стенками, обеспечивает необходимое давление. Для соединения используются встроенные фланцы:
- основной трубопровод;
- золотникового клапана;
- манометр.

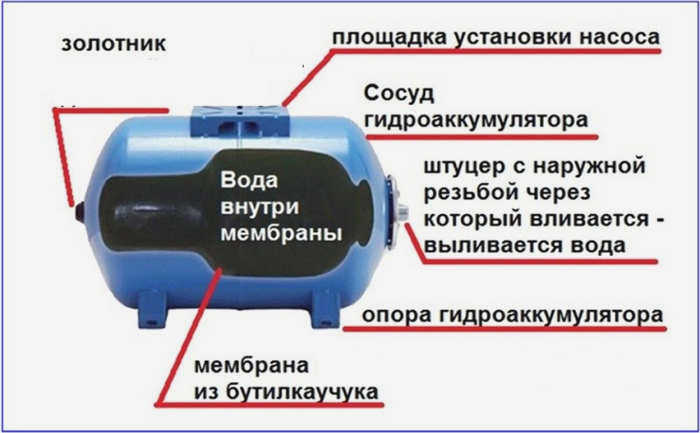

Схема типичного гидравлического бака
Опорные элементы необходимы для стабильного размещения тяжелых баков на горизонтальных поверхностях. Модели доступны как в горизонтальном, так и в вертикальном исполнении.
Зачем нужен аккумулятор давления в системе отопления
Мембранный аккумулятор выполняет те же функции в отопительном контуре
- Поддерживает нормальное давление;
- снижает частоту включения циркуляционного насоса
- Предотвращает гидроудары при подпитке водой и в аварийных ситуациях.
В таких системах повышение давления вызывает тепловое расширение при нагреве теплоносителя.
Важно: При выборе оборудования следует обратить внимание на работу с горячей водой. Соответствие этому параметру проверяется по сопроводительной документации производителя.
Выбор гидроаккумулятора для водоснабжения: давление, объем, схема
Для ускорения расчетов можно воспользоваться специализированным калькулятором. Однако при выборе этого метода следует проверить правильность соответствующей программы. В некоторых случаях доступны упрощенные методы, которые не учитывают все важные факторы.
Для определения объема гидравлического резервуара необходимы следующие исходные данные:
- Допустимая частота цикла насосного оборудования (P);
- Номинальное давление (DP), которое может обеспечить гидравлический резервуар;
- Средний расход (P);
- Нижний (D min) и верхний (D max) пороги включения и выключения насоса.
Специалисты рекомендуют выбирать частоту откачки 12±2 раза в час. Это значение поможет избежать ускоренного износа мембраны. При коротких рабочих циклах маломощное насосное оборудование не успевает заполнить гибкий цилиндр. Более эффективный аналог стоит дорого.
Вместо точных расчетов аккумулятор давления и основные параметры можно выбрать по справочным данным
Еще одним параметром управления является нормативное давление для правильной работы системы водоснабжения. При установке бака для воды в подвале 3-этажного дома необходимо создать давление воды ≈1,7 бар, чтобы поднять жидкость на максимальную высоту. Для ручных расчетов используется формула Dn = (V + K)/10, где:
- Dn – стандартное давление;
- V – расстояние от выходного штуцера гидробака до крана на верхнем этаже (11 м);
- K – поправочный коэффициент (=6).
Важно! Производители устанавливают стандартное давление на уровне 1,5±0,1 атм. Для проверки этого параметра перед началом монтажных работ можно использовать манометр.
Разница между автоматическими порогами должна быть установлена с учетом объема жидкости, хранящейся в гидробаке. Избыточное давление повышает производительность, но ускоряет износ и увеличивает вероятность повреждения мембраны.

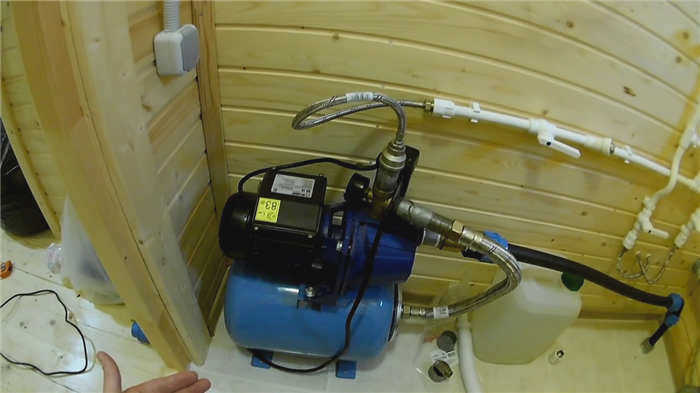

Гидравлический аккумулятор с поверхностным насосом
Гидроаккумулятор часто устанавливается в частном доме с поверхностным насосом. Это может быть отдельно стоящий вариант бака или насосная станция. Перед баком подключается обратный клапан для предотвращения обратного потока. Это предотвращает засасывание воздуха, и вода доступна пользователю при открытии крана. За клапаном находится реле давления для регулирования давления и манометр для контроля рабочих параметров.

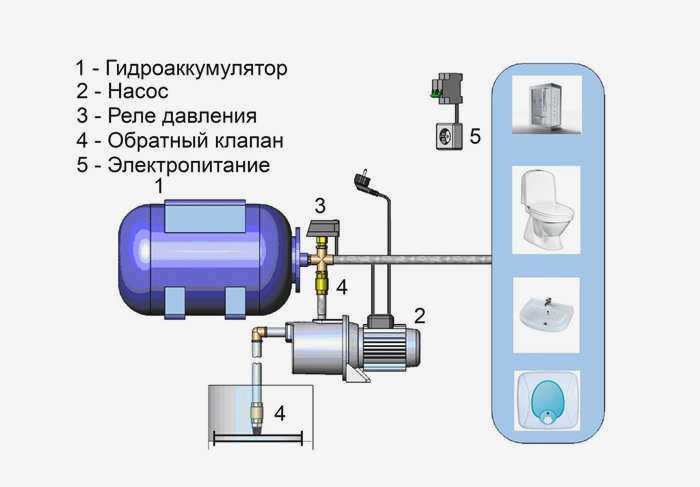

Подключение аккумулятора давления к насосу
Установка производится в доме или отапливаемом помещении. Время от времени необходимо сливать воду из аккумулятора для проверки давления в камере и удаления накопившегося давления.

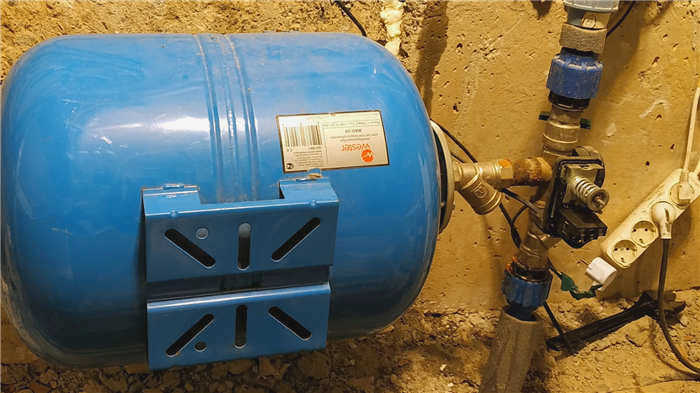

Подключение аккумулятора к погружному насосу
Этот вариант требует использования электрического погружного насоса. Он используется, если забор воды осуществляется из скважины.
- Необходимо рассчитать глубину, на которую будет опускаться устройство. Стандартная высота над дном колодца составляет тридцать сантиметров.
- Электронасос с подключенным обратным клапаном опускается вниз и крепится к спасательному тросу.
- Труба, идущая от электронасоса на поверхность, размещается рядом с резервуаром. Трубное соединение затем используется для распределения.
- К патрубку подключаются все остальные компоненты системы: реле давления, мембранный бак, измерительное устройство и водопровод.

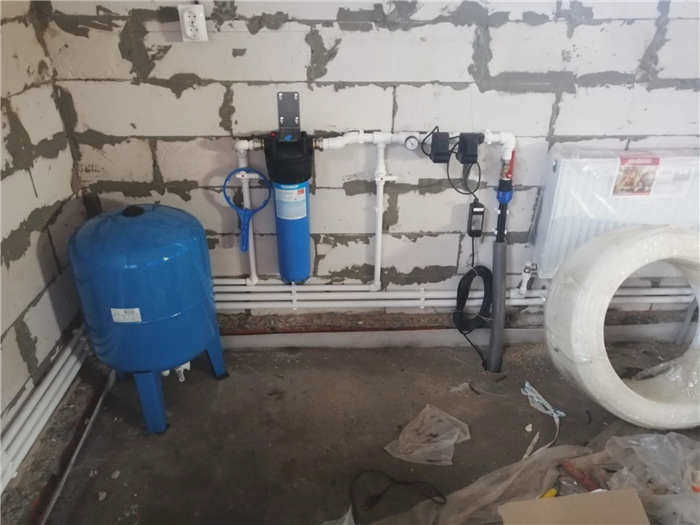

Совместная установка поверхностного насоса и аккумулятора давления
- Все соединительные компоненты должны быть герметичными, поэтому используется гидравлическое уплотнение, пропитанное уплотнительным материалом.
- Затем необходимо рассчитать критическое давление. Измеряется минимальное давление при запуске электронасоса и устанавливается реле. Затем оно измеряется в незаполненном гидравлическом баке. Это значение должно быть ниже критического давления на одну атмосферу.
Установка мембранного бака проста, но для правильной работы системы водоснабжения все оборудование должно быть тщательно сконфигурировано с помощью реле давления для обеспечения эффективности водоснабжения.

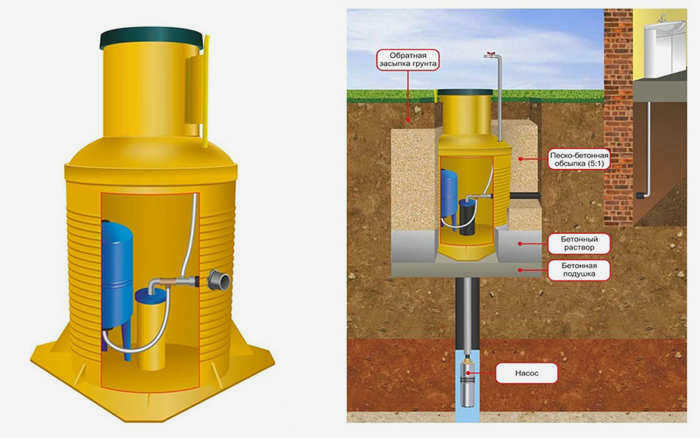

Комбинирование скважины с кессоном
Лучшим вариантом автономного водоснабжения является скважина с кессоном. Такой вариант имеет множество преимуществ: компактное размещение оборудования, отсутствие проблем с дренажом, простота извлечения насоса и многое другое. Достоинствам такой скважины можно посвятить отдельную статью. Лучше разобраться, как осуществляется подключение.
- Первое, что необходимо сделать, – пробурить саму скважину.
- Установка кессона. Необходимо пробурить отверстие в днище кессона для рукава, приварить муфты по бокам, вырыть котлован, отрезать обсадной шнур, установить опору (штанги), соединить рукав и обсадную трубу, удалить штанги, опустить камеру в скважину и вывести трубы и кабель.
- Изоляция. Люк необходимо заполнить песком до верха и изолировать его.
Как только все это будет сделано, можно приступать к монтажу водопровода. На этом работа завершается.
Монтаж систем водоснабжения в Москве и Московской области можно заказать в нашей компании. Чтобы узнать стоимость работ и связаться со специалистом, перейдите по ссылке "услуги».
Установка пластикового кессона
Прокладка труб
Прокладка труб – один из самых трудоемких и ответственных процессов при монтаже любой автономной системы водоснабжения. Существует два вида прокладки труб: круглогодичная и летняя. Они отличаются глубиной отверстия под трубу. В круглогодичном варианте также используются дополнительные методы изоляции.
При прокладке летом трубу вообще не нужно закапывать и можно оставить на земле. Однако с наступлением зимы необходимо своевременно слить всю воду из труб, чтобы она не замерзла. Если вода в трубах замерзнет, велика вероятность того, что они лопнут.
Лучше использовать круглогодичный вариант. Закапывая трубы в землю, вы можете не беспокоиться о том, что вода замерзнет во время внезапных заморозков. Единственным недостатком подземного расположения труб является сложность их замены. В остальном – одни преимущества. Любая схема водопровода в частном доме из скважины с гидроаккумулятором требует аккуратного обращения с трубами.
На видео показано, как правильно проложить трубы от скважины до дома
