Но на практике мы сталкиваемся с разными ситуациями: в старой квартире, устанавливая новый мощный прибор, часто приходится менять всю проводку, в новой квартире – розетки расположены неудобно. Поэтому давайте рассмотрим возможные варианты.
Как подключить электроплиту: инструкция по установке и подключению плиты своими руками
Отдельно стоящие электроплиты, несмотря на популярность встраиваемой кухонной техники, по-прежнему пользуются спросом. Они дешевле, но по дизайну и характеристикам ничуть не уступают встроенным приборам. Установка занимает мало времени и не требует особой подготовки.
Правильная установка и соблюдение эксплуатационных требований – залог долгого срока службы, поэтому домовладельцы часто вызывают мастера из обслуживающей организации или просто знакомого электрика. Однако вы можете сэкономить много денег, если сделаете это сами. Согласны ли вы с этим?
Но что для этого нужно сделать и как это сделать правильно? Мы готовы помочь вам в этом – в нашей статье мы подробно расскажем о том, как самостоятельно подключить электрическую плиту. Мы также рассмотрим нюансы выбора электропроводки и средств защиты, рассмотрим способы заземления и схемы подключения. Эта информация может пригодиться не только при установке плиты, но и в будущем при ремонте или замене бытовой техники.
Схемы подключения кухонной плиты
Прежде всего, давайте рассмотрим общие принципы. Электрическая плита – это мощный бытовой прибор, потребляющий ток 40-50 А, поэтому для нее предусмотрена отдельная электрическая цепь. Она соединяет две точки: автоматический выключатель в электрическом щитке квартиры/дома и розетку/терминал электроприбора.
На практике используются 3 типа подключения к электросети:
- Традиционный метод розетки/вилки;
- Подключение кабелей к клеммной коробке в стене;
- Прямое клеммное соединение на задней панели варочной панели.
Если на кухне уже есть розетка, которая питается от отдельного автоматического выключателя, то обычно используется именно этот способ. Это более привычное решение, и прибор можно быстро выключить, не выходя из кухни.
Обычная розетка не подходит для электроплиты, так как она может не выдержать нагрузки. Необходимо приобрести специальную розетку с соответствующей силой тока и мощностью 7 кВт и более.
Однако нередко используется прямое подключение вилки. Оно считается более безопасным и надежным. Недостатком безрозеточного подключения является то, что варочную панель необходимо каждый раз отключать от сети на электрическом щитке.
Схема подключения зависит от количества фаз. Бытовые приборы рассчитаны на 1-фазное или 3-фазное подключение, но мы предлагаем разбор всех трех возможных вариантов, включая 2-фазный.
Все три способа подключения отличаются количеством активных проводов: 1-фазный – 3, 2-фазный – 4 и 3-фазный – 5. Первый вариант подходит для многоэтажных квартир и используется почти во всех городских домах, 3-фазный характерен для электроснабжения частных домов.
Что такое варочные панели
Прежде чем рассмотреть подключение варочной панели к электросети, давайте разберемся в их разновидностях. Встраиваемые варочные панели имеют прямоугольную или шестиугольную форму с шириной 250-900 мм и глубиной 600 мм.
Материал исполнения зависит от различных предпочтений и финансового состояния потребителя:
- Алюминий. Эти устройства требуют ежедневного контроля. Они очень удобны в эксплуатации. Устройства недороги и устойчивы к механическим и термическим нагрузкам. Материал устойчив к ударам, но чувствителен к царапинам.
- Эмалированный. Их главное преимущество – доступность по цене. Эмалированные приборы выпускаются в широкой цветовой гамме. В отличие от алюминия, на них не видны отпечатки пальцев. Недостатком является большой вес изделия, который не всегда соответствует параметрам монтажной поверхности.
- Нержавеющая сталь. Эти модели дороже эмалированных и алюминиевых. Они отличаются прочностью и долговечностью. Недостатком является то, что отпечатки пальцев и следы от воды остаются заметными.
- Встроенная стеклокерамическая варочная панель. Современные модели с сенсорным экраном. Стильный дизайн и простота в использовании. Они нагреваются и остывают мгновенно. Единственный недостаток – стеклокерамика хрупкая и склонна к растрескиванию. Холодная вода при попадании на горячую поверхность иногда может вызвать сколы.
Сложность выбора варочных панелей
Выбрать подходящий продукт на рынке довольно сложно. Наконец, тип установки варочной панели зависит от параметров выбранной модели.
Основная классификация изделий:
- Изделия бывают газовые, электрических и индукционные. Что касается электрической панели, то это лучший вариант для домов без газоснабжения. Если же на первом месте стоит комфорт, эксперты рекомендуют газовый прибор. Индукционная варочная панель характеризуется современным набором преимуществ.
- Варочная панель зависит от. Отдельно стоящая модель – это модель, в конструкции которой предусмотрена духовка. В этом случае духовка располагается внутри кухонного шкафа или составляет единое целое с варочной панелью. Духовой шкаф и варочная панель не всегда должны быть соединены, даже если они произведены одной и той же компанией.
- Отдельно стоящая модель. Не соединяется с духовым шкафом. Основное преимущество таких приборов заключается в том, что прибор можно свободно разместить на кухне. Отдельно стоящая модель сделана таким образом, что ее можно разместить только над духовкой.
Существует разница в типе управления:
- Механическое Для механического управления требуется поворотный механизм. Большинство потребителей предпочитают именно этот тип.
- Сенсорное управление Модели работают от легкого прикосновения руки. Это настоящая инновация. Чистить панель легко, так как ее поверхность гладкая.
Кабель и его параметры
В последние годы медные кабели являются наиболее распространенным способом прокладки электрических проводов и подключения бытовых приборов. Несмотря на то, что они стоят гораздо дороже, они проще в обращении и требуют гораздо меньшего диаметра жилы, чем алюминиевые.
Сечение проводов выбирается в зависимости от типа сети – 220 В или 380 В, типа установки (открытая/закрытая) и потребляемого тока или мощности электроприборов. Обычно используются медные проводники с жилой 4 мм (для линий длиной до 12 м) или 6 мм.
При выборе типа кабеля для прокладки от блока предохранителей до розетки лучше всего выбирать одножильные проводники. Они более прочные и надежные. Для подключения самой плиты (к которой должна быть подключена вилка питания) можно выбрать гибкий многожильный кабель: одножильный в этом случае был бы слишком неудобен.
Как подключить электрическую варочную панель к сети 220 В
Все приведенные выше схемы относятся к однофазной сети 220 В. Вам понадобится трехжильный кабель, розетка с тремя контактами и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение электроприборов разных марок принципиально не отличается. Неважно, какую плиту вы купили – Electrolux, Gorenje, Bosh, Beko. Это вообще не имеет никакого значения. Единственное отличие – это разная конструкция крышек, закрывающих клеммную коробку на корпусе, и разные способы их крепления. Все остальное одинаково.
Подключение кабеля к варочной панели
Прежде всего, выбранный для подключения кабель необходимо подсоединить к варочной панели. На задней панели, обычно в левом нижнем углу, находится клеммная колодка, к которой подключаются кабели.

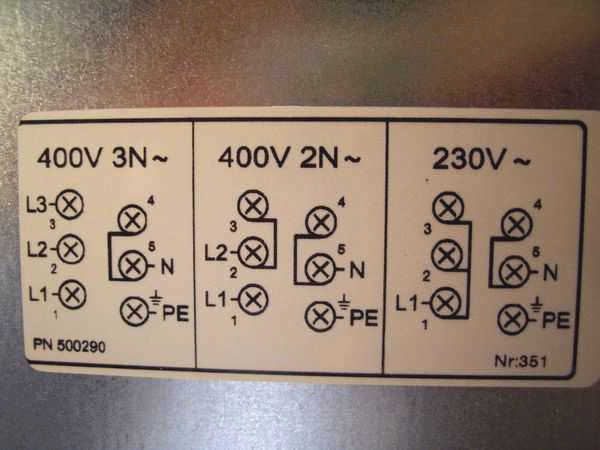

Схемы подключения для различных сетей можно найти рядом друг с другом.

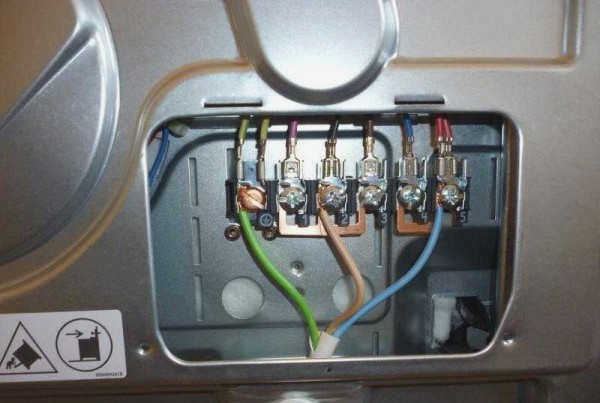

Для сети 220 В схема находится с правой стороны. На плите одна перемычка должна соединить контакты 1,2,3 – это будет фаза (красный или коричневый провод), другая должна соединить контакты 4 и 5 – это нейтраль или ноль (синий или голубой), шестой контакт – это земля (зеленый или желто-зеленый). Электрические платы обычно приходят из магазина с уже установленными перемычками, но проверить не помешает.
Правильнее и надежнее обжать провода контактными пластинами, а затем соединить их. Такое соединение более надежно, но часто провода просто накручивают вокруг клеммного винта, а затем затягивают. В любом случае, лучше всего использовать цветовую маркировку, чтобы снизить риск ошибки.
Выбор кабелей и блоков предохранителей
Как вы уже поняли, от распределительного щитка к варочной панели нужно будет проложить отдельный провод. Скорее всего, вы проложите ее скрыто в кабелепроводе, гофрированном шланге или шве. Можно использовать только медные кабели:
- для однофазных сетей от 5,5 кВт до 7,7 кВт достаточно кабеля с сечением жил 6 мм 2 (ВВГ 3*6 или ПВС 3*6);
- для трехфазных сетей до 16,4 кВт достаточно кабеля с сечением жил 5*2,5 мм2 (ВВГ 5*2,5 или ПВС 5*2,5);

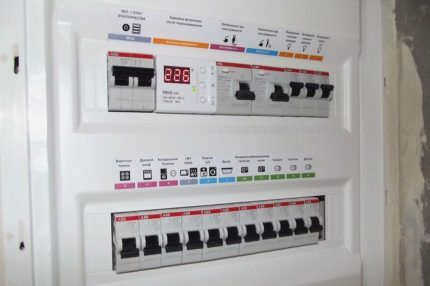

На выходе из счетчика должен быть установлен автоматический выключатель. Это обязательное требование. Также рекомендуется установить устройство остаточного тока (УЗО) для защиты оборудования и обеспечения надлежащей безопасности. Такая комбинация позволяет отключить электропитание не только в случае перегрузки (сработает автоматический выключатель), но и в случае проблем с изоляцией (сработает УЗО). УЗО – не самая дешевая вещь, но варочная панель стоит несравнимо дороже, поэтому лучше не экономить.
Что касается параметров этого оборудования:
- для однофазной сети возьмите автоматический выключатель на 32 А, УЗО на 40 А с дифференциальным током срабатывания 30 мА.
- Для трехфазной сети возьмите автоматический выключатель на 16 А и УЗО на 25 А с дифференциальным током срабатывания 30 мА.

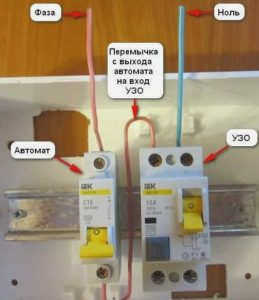

Они соединяются проводами одинакового сечения (см. схему выше): 220 В 6 мм2 , 380 В 2,5 мм2.
Розетка и вилка
Варочная панель должна быть подключена через розетку и вилку или клеммную коробку. Розетки и вилки рассчитаны на ток свыше 10 А, изготовлены из специального пластика и могут быть закрыты. Правило простое: их номинальный ток должен быть как минимум равен току электроприбора. Это означает, что для подключения электроприбора мощностью до 7,7 кВт к однофазной сети необходимо 32 А, для трехфазной – 16 А.
Единого стандарта не существует, поэтому форма и расположение контактов могут варьироваться, главное, чтобы необходимое количество контактов и электрические характеристики совпадали. Конечно, лучше довериться проверенному бренду, чем китайской продукции.
Кабель от устройства к источнику питания может быть подключен в клеммной коробке. Этот метод также называется "прямое подключение" или "непосредственное подключение". Это более надежное решение, но чтобы отключить щиток, необходимо подойти к электрическому щитку и отключить его с помощью УЗО или автоматического выключателя.
Для трехфазного подключения лучше всего использовать коробку Schneider Electric 102x100x37 IP44 40A (KLK-5S). Она не дешевая, но надежная и хорошо выглядит: ее не нужно прятать. Ее можно использовать и для сети 220 В – провод 6 мм2 в клеммах станет, а дополнительные фазы будут просто пустовать. Для подключения провода вставляются в отверстия сбоку и затягиваются винтами, шляпки которых видны на фото.
Как видите, вверху есть три пары контактов для подключения фаз (1,2,3). В нижней части находятся пары для заземления и нейтрального провода. С одной стороны находится силовой кабель, а с другой – кабель от электроприбора.
При желании можно сэкономить и купить простую, но качественную клеммную колодку и отдельную монтажную коробку с крышкой.
