Практическое применение, без смолы и повреждения бетона. 1.Гофра не нужна, как пережиток истории, неважно, черная, серая или какая-либо другая. Она ни от чего не защищает, только лишняя возня с кабелем и пустая трата денег.
2. плоская надпись должна быть толще, 10 квадратов в самый раз, т.е. 3 жилы кабеля на 220В, и 5 на 380В, можно просто ПВ1х10, разноцветный.
3. распаечные коробки, минимум 100х100 внешние, нужно утопить, но не критично, лучше ставить на стену ближе к потолку, по прямой вертикальной линии к выключателю, так легче до них добраться при необходимости, и удобнее скручивать провода под СИЗ, идеально подойдет фирма 3М, очень редко можно увидеть в продаже, КВТ (Калуга) тоже в тему. Для особо принципиальных можно расплющить рукава, долго и нудно, и поставить цветную термоусадку.
4.Провод ВВГп 3х2, 5 (если он будет многожильным, что во много раз хуже, пихать такой провод в розетки, выключатели и автоматы – только гильзами) к розеткам и 3х1, 5 освещения, в каждой комнате свой, лучше следуя правилу, одна стена – одна ветка, как на кухне, если плита – то 3х6 (5х6) и три ветки 3х2,5 к розеткам.
5.Лучше устанавливать шины из 6мм шпилек и 1,5 куска изолированного провода, экономя на некачественных клипсах, шайбах и зажимах.
6.Никаких диагональных протяжек, все прямые линии, отделяя каждый кабель друг от друга одинаковым куском 1,5 провода, не забудьте отметить каждый метр, лучше использовать бумажную ленту, она дешевле и не стирается.
7. 20 или 32 трубы ПВХ, проходящие через стены, и желательно не только одна, но и сантехническая труба.
8.Розетки и выключатели – проще, делаем блоки 4-6 -мест для розеток и 1-3 -места для выключателя, одноручными удобно почти всегда, хотя они выходят дороже, не вздумайте брать на клипсах, только под шуруп, желательно из коробки сверху, две ПВХ трубы утапливаем в стену на 20 и прокладываем свой кабель, вторая труба на случай запаса, но лучше сразу завести кабель, оставив концы 20см (отрезать успеем всегда). Кстати, не надо шмалять как перемычка от розетки к розетке, из одной точки (гильза очень подходит, но и СИЗ подойдет) расходятся провода к каждой розетке, поэтому прибор ставим посередине, относительно вертикальной трубы (2 лучше).
9. все, что топим в стене, топим на алебастре, без танцев и ничего не упадет.
10.Крышка, вам не нужно конкретное количество автоматических выключателей, мы всегда берем больше, в условиях ограниченного пространства и места, оставленного для проводки, берем меньше, желательно три ряда по 12-18 модулей в каждом. Из нового щита выбрасываем все, кроме DIN-рейки, добавляем клеммник для нуля и земли, это такая коробка с крышкой, крепится на DIN-рейку, на 14 соединений и более, можно меньше, но не стоит. Фазную шину сразу не ставим, удобнее менять автоматику без нее, временно перемыкая 10-квадратный провод.
Изоляция с кабеля снимается до 32-трубного перехода и оставляется на метровых кусках каждого провода, по смыслу в щитке, сразу маркируется на всех, а не только на фазе.
При подключении автоматики, а лучше брать их Legrand (Польша) или ABB (Европа, хотя много мусора, и хорошо отличить от дерьма довольно сложно), не ставим все необходимое сразу, 25А на 2,5 кабель, 16А – на 1,5, 32А(40А) на 3х6, а потом корректируем при зарядке.
Цвет ЗЗК (желто-зелено-красный) для фазы, если ввод 3-фазный, то фазировка не имеет значения для обычной плашки, если надо что-то измерить, то лучше это сделать сразу, ноль – всегда синий или голубой, земля – полосато-зеленый. Ну, колхозному, так и надо! Отличия от идеала, это кабель NYM (Севкабель) и все утоплено в ПВХ трубах 16-25 с 20% запасом. Бетон, кстати, лучше не трогать, то есть не пропиливать борозды, забивать на стены по два листа гипсокартона за раз и пропиливать насквозь, стекла для гнезд диаметром 68 мм и точное защелкивание каждого стекла по центрам, глубина как у стекол или не намного больше, все закручивается ровно и лучше той же трубой, нагретой феном и загнутой через пружину, а соединения через соединительную муфту и склеиваются секундным клеем. Все соединения должны быть выполнены обжимом. В дополнение к автоматическим выключателям вся розеточная сеть оснащается УЗО или простым ДИФ, автоматический выключатель не обязателен, но кроме экономии места и денег на автоматических выключателях, реальной пользы от него нет. Вся низковольтная проводка на другой стороне потолка – аналогично.
Последовательное и параллельное подключение розеток: цепочка и звезда
Многочисленные технические приборы и оборудование значительно облегчают рутинные домашние дела. "Неутомимые косильщики" освещают комнаты, стирают, взбивают, пекут и моют посуду в нашем доме. Однако купить их недостаточно – их еще нужно правильно подключить.
Вспомним, сколько негатива приносит неисправный автоматический выключатель, отключающий линию из-за перегрузки в самый неподходящий момент. Мало приятного в сломанном бойлере, компьютере или холодильнике. Но все вышеперечисленные неприятности можно предотвратить и избежать, в чем мы с радостью поможем.
Все, что вам нужно сделать, это узнать, как подключать бытовые приборы параллельно и последовательно и когда используются схемы соединения "цепь" и "звезда". Эту очень полезную информацию вы найдете в статье ниже.
Способы подключения розеток
В настоящее время подключение розеток осуществляется двумя способами: в первом случае для каждой точки организуется отдельная линия проводки, а во втором – несколько точек одновременно подключаются к одной ветке.
Тип устанавливаемых розеток тесно связан с типом проводки: используются ли однофазные розетки, с заземлением или без него, или устанавливаются трехфазные устройства для питания приборов, работающих при напряжении 380 вольт.
Подавляющее большинство приборов, требующих электропитания, располагаются на кухне и в ванной комнате или рядом с ними:
Фотогалерея
Фото из
Кухня – это место, где используются электроприборы, подключенные как к отдельным, так и к общим линиям электропитания.
Ванные комнаты и общие санузлы оборудованы электроприборами различной мощности
Если мощный электроприбор подключен последовательно с другими приборами в цепи розетки, электрический кабель и розетка перегорают.
Маломощные приборы питаются от точек питания, соединенных последовательно, одна за другой, т.е. в контурной цепи.
В случае работы фена, электрической зубной щетки, электробритвы и машинки для стрижки волос точки питания подключаются последовательно.
Стиральная машина, система гидромассажной ванны, электронная крышка биде и т.д. питаются от отдельной линии электропитания, проложенной параллельно.
То же самое относится и к установке розеток на кухне. Параллельная проводка используется для холодильников, микроволновых печей, мощных кофеварок.
Электрические чайники, тостеры, миксеры, кофеварки, хлебопечки питаются от розеток, соединенных последовательно – последовательно.
Кухни – это места, где устанавливаются большие нагрузки
Электроприборы в ванных комнатах и туалетах

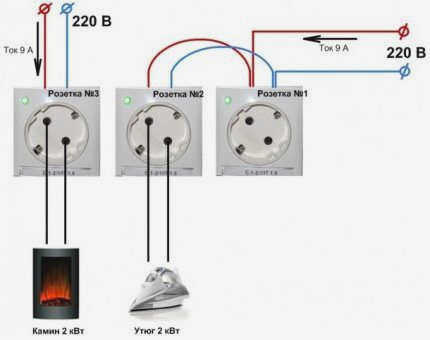

Перегрузка розеток

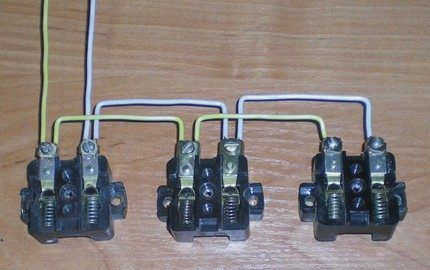

Последовательное подключение розеток – последовательное соединение
Фен как прибор, подключенный последовательно к розетке
Отдельная линия питания для стиральной машины
Последовательное подключение кухонных розеток
Маломощные кухонные приборы, подключенные последовательно в цепочку

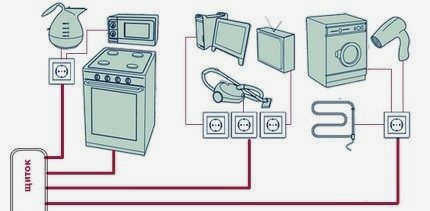

Розетки для мощных потребителей, таких как электрические духовки или бойлеры, подключаются отдельной линией. По возможности следует использовать целые отрезки кабеля без соединений. Силовые кабели прокладываются от блока предохранителей к каждой точке отдельно, по схеме, напоминающей звезду.
Способы подключения

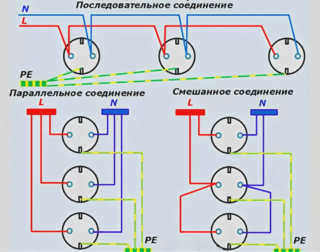

Прежде чем подключать несколько электрических розеток в ряд, важно разобраться в различных способах их подключения. В зависимости от порядка коммутации отдельных проводов различают следующие варианты:
- Параллельное соединение, при котором розетки должны быть соединены в звезду.
- Последовательное соединение, иначе называемое соединением "цепочка".
- Комбинированное соединение, при котором используется соединение "цепочка" и "звезда".
- Кольцевое соединение.
Каждый из этих методов выбирается в зависимости от архитектуры помещения и экономии на монтажных изделиях. Параллельное соединение "звезда" удобно, когда сеть прокладывается от одного центра (например, распределительного щита).
Последовательный (или гирляндный) метод используется, когда несколько розеток включаются в данную линию одна за другой. Отдельные контакты (фаза и нейтраль) подключаются параллельно, и этот метод называется последовательным только из-за порядка расположения блоков "розетка-розетка"..
При комбинированном соединении изделия устанавливаются в ряд отдельными секциями, а затем от одной из них выполняется соединение "звезда".
Соединение "кольцо" представляет собой ряд последовательно расположенных розеток, при этом конец розетки замыкается с началом. Такой способ подключения позволяет соединять розетки на больших площадях: на выставках, в залах и магазинах.
Порядок установки
Перед самостоятельной установкой розеток необходимо ознакомиться с инструкцией по монтажу. Самый простой пример, который можно рассмотреть, – установка в гипсокартонную стену. В этом случае процедура выглядит следующим образом:
- вы берете электродрель с насадкой в виде корончатого сверла, с помощью которого подготавливаете отверстие для розетки в нужном месте. Его диаметр должен соответствовать размеру пластикового корпуса (стакана), используемого в качестве крепежной основы и фиксируемого непосредственно на месте.
- Собранная розетка помещается в стакан и фиксируется длинными распорными винтами.
- Подключите оголенные фазный и нулевой провода к клеммам, затем закройте изделие декоративной крышкой.
Если в жгуте проводов есть третий желто-зеленый провод, подключите его оголенный конец к клемме заземления на розетке.
Последний шаг – подключить электропитание к линии и проверить розетку на работоспособность, подключив к ней любые электроприборы.
Чтобы правильно подключить несколько розеток подряд (daisy-chain), эксперты рекомендуют обратить внимание на следующие моменты:
- Провод от фазной клеммы одной розетки тянется к такому же контакту следующего изделия и так далее. В такую цепочку можно включить целый набор розеток, установленных в комнате.
- С нулевым проводом, который прокладывается от соответствующего контакта ко второму и последующим изделиям, закрепленным на стене, необходимо обращаться аналогичным образом.
- При наличии заземляющего провода с ним поступают аналогичным образом.
Преимуществами данного способа подключения являются простота реализации и экономное использование расходных материалов (проводников). Недостатком является ненадежность системы, когда выход из строя одного из проводов приводит к отключению всех последующих розеток, подключенных к этому шлейфу. В этом смысле соединение звездой выглядит гораздо выгоднее.
Можно ли соединять розетки последовательно?
Последовательное подключение розеток имеет ряд недостатков и ограничений. В большом помещении и при наличии большого количества мощных приборов этот способ использовать не стоит – слишком велика нагрузка. Лучше подключать розетки параллельно или использовать кольцевой тип. Рекомендуемое количество на одну цепь – от пяти до шести.
Еще одним недостатком является неравномерное распределение напряжения по точкам питания. Каждая розетка отвечает за часть общего потока энергии. По этой причине последовательные соединения не используются в жилых или коммерческих помещениях. Но в елочных гирляндах и других приложениях они могут быть использованы.
Преимущества и недостатки

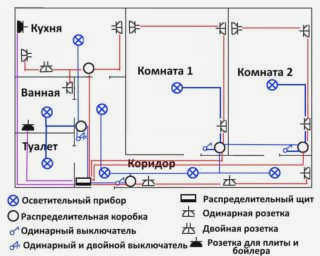

Чтобы определить оптимальную схему подключения розеток и выключателей, необходимо подготовить план электропроводки, рассчитать количество приборов и возможную максимальную мощность. В недавно построенных зданиях необходимо планировать будущие возможности, не скромничая: дополнительный телевизор, приобретение отдельной морозильной камеры и тому подобное.
На основании полученных данных выбирается тип подключения. К преимуществам последовательного метода относятся:
- Простая система подключения и сборки схемы;
- Возможность регулировать уровень напряжения на более низкий;
- Можно использовать один предохранитель на цепь.
Неисправность становится очевидной при возникновении неполадок – если сломалась одна розетка, остальные не будут работать.
Нередко приходится заменять одинарную или двойную розетку советской эпохи. Советские и современные розетки отличаются по диаметру. Старые металлические коробки больше, поэтому распределительные устройства нелегко удерживать на месте с помощью распорок. В частности, розетки быстро выпадают из корпуса. Новую розетку устанавливают в отверстие, закрепляя ее быстросхватывающимся раствором. Обычно это гипс (алебастр). В случае гипсокартонной конструкции следует выбрать монтажные коробки с металлическими распорками. С помощью шурупов они плотно прижимаются к плите благодаря плоскому внешнему краю.
В большинстве случаев блоки оснащены шурупами и "ножками". Реже они отсутствуют. Поэтому перед установкой розеток скрытого монтажа целесообразно заранее проверить оборудование. Если распорки отсутствуют, их можно приобрести отдельно. Некоторые модели также сконструированы таким образом, что монтажную панель можно закрепить на стене с помощью саморезов. При этом старую пластину розетки можно оставить на месте.
Под двойными розетками многие понимают все типы распределительных щитков, в которые можно вставить две вилки. Однако существуют устройства с общим контактным модулем и с отдельными двумя розетками. Первый вариант двойной розетки предполагает установку в одну подрозетник, подключение к одному двухжильному или заземленному кабелю. Соответственно, второй имеет пару монтажных коробок и пару силовых кабелей. Если выключатели предполагается использовать в оборудовании, приборах и устройствах с низким энергопотреблением, их можно подключить к одному кабелю. В этом случае первая розетка должна быть соединена перемычкой со второй.
Некоторые начинающие мастера неосознанно подключают нулевой провод и фазу к одному и тому же контакту. Это приводит к короткому замыканию. Ошибка совершается из-за возможности вставить провод с двух сторон по отношению к клеммной колодке. Для того чтобы правильно подключить силовой кабель, необходимо дважды проверить, какая клемма идет к какой паре контактных пластин (между ними образуется отверстие для электрода штекера).
Описание видео
В этом видео показано, как подключить 2 розетки к одному силовому кабелю:
Любые работы с электропроводкой в доме проводятся только после отключения электропитания на соответствующем кабеле с помощью автоматики в распределительном щитке.
Двойная розетка – это распределительный щит с двумя штепсельными розетками и одной клеммной колодкой.
Двойная розетка подключается к одному и тому же кабелю: земля подключается к центральной клемме, фаза и нейтраль – к боковым клеммам. Среди электриков существует негласное правило: фазный провод всегда подключается к правой клемме, а нейтральный – к левой.
Двойные розетки с парой клеммных колодок подключаются к одному проводу через кабель-перемычку (от первой розетки ко второй), если только подключаемые приборы не потребляют больше энергии, чем номинальная мощность кабеля/розетки. В противном случае к каждой розетке подводятся два отдельных провода.
При замене советских розеток на современные часто приходится менять монтажную коробку, так как старые розетки имеют больший диаметр.
