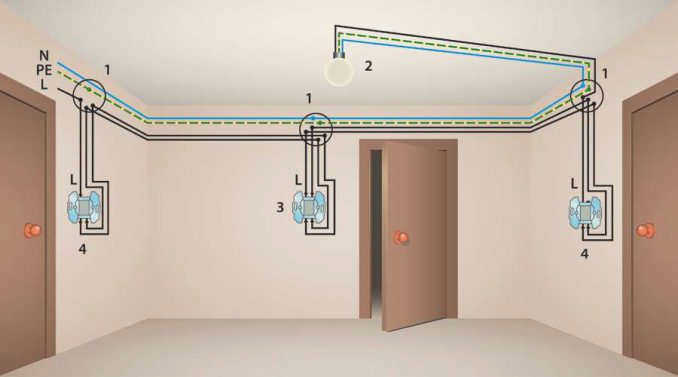

Подключение в сети TN-S (заземление, PE):
Как подключить кулисный выключатель: однорычажный, двухрычажный, стандартный, схемы, критерии выбора.
Кулисный выключатель может быть установлен в любом помещении. Часто его устанавливают в следующих местах:

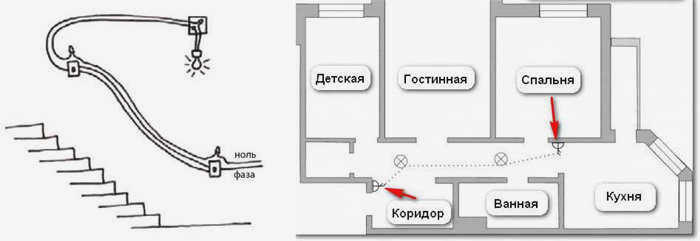

- Лестничная площадка. Кулисный выключатель может быть установлен на нескольких этажах для управления общим освещением. Например, жилец дома может включить лестничный выключатель при входе в здание и выключить свет, когда войдет в свою квартиру на третьем этаже. Аналогичная процедура возможна и при спуске по лестнице: свет сначала включается с помощью фиктивного выключателя, а затем выключается внизу.

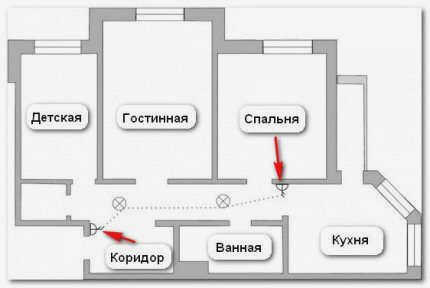

- Коридор. Если в вашей квартире или доме длинный коридор, можно установить настенный выключатель в конце и начале комнаты. Таким образом, свет можно включать, когда вы начинаете идти по коридору, и выключать, когда вы его покидаете.
- Спальня. Удобный вариант – разместить выключатели у входа и рядом с кроватью. Тогда вы можете лечь спать и не вставать, чтобы выключить свет. Это особенно важно в детской комнате, чтобы ребенку не приходилось ходить по комнате, чтобы включить/выключить свет.
На практике возможны и другие способы подключения этих выключателей к лампочке. Самое главное – понять принцип работы и определить необходимость установки устройства. Чаще всего это делается для удобства и/или для экономии электроэнергии.
Принцип работы

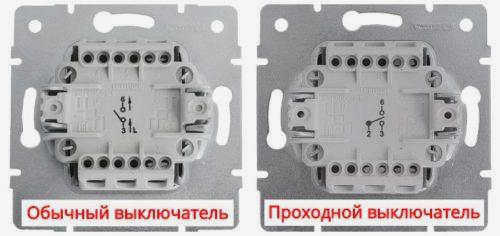

Шлейфовые выключатели внешне не отличаются от обычных кнопочных выключателей – их конструкция и принцип работы имеют свои особенности. Основные различия между этими переключающими устройствами заключаются в количестве и последовательности подключения переключающих контактов.
Примечание: При использовании обычного выключателя для одного светильника он просто замыкает или размыкает фазную цепь, к которой подключен выключатель.

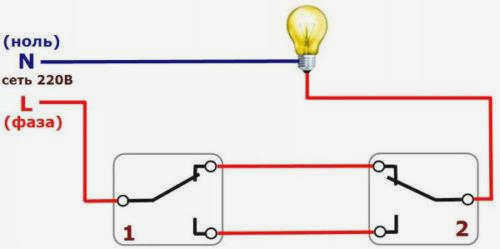

При использовании двухпроходных выключателей последовательность размыкания и замыкания цепи, подающей фазное напряжение на светильник, является более сложной и разветвленной. При коммутации два таких выключателя, как показано ниже, замыкают одну из соединительных линий, одновременно размыкая другую.
Это позволяет реализовать принцип управления одним и тем же светильником отдельно из двух мест, находящихся на значительном расстоянии друг от друга. Наиболее характерным примером такого расположения является размещение выключателей в противоположных концах длинного коридора. Эта особенность также в конечном итоге определяет специфику установки проходных выключателей в границах конкретного жилого помещения.
Область применения проходных выключателей
Перекидные выключатели используются реже, но их роль в организации освещения нельзя недооценивать. Представьте себе длинный коридор или начало лестницы, где есть только один выключатель, и приходится долго идти в темноте, чтобы включить свет.
Установка двухстороннего выключателя решила бы эту проблему, а перекидной выключатель был бы просто необходим:
- в трехэтажной квартире – установленный возле лестничной площадки первого этажа;
- в большой прихожей или коридоре – установить возле каждой двери, это значительно облегчит ориентирование в темноте;
- в спальне – один можно установить возле двери, а два возле гостиной, и вам больше не придется вставать, чтобы выключить свет.
Перекидной выключатель можно также использовать для включения света на улице или в гараже, для управления светом в доме, беседке, патио и т.д.
Выходя ночью из комнаты в коридор, пользователь может сразу включить свет, вместо того чтобы перемещаться по темной комнате в поисках выключателя.
Разнообразие наклонных выключателей и их типовое назначение
По скромному перечню функций трудно выбрать, какой именно выключатель выбрать. Их производят многие известные компании, в том числе Legrand, ABB и Schneider.
Рычажные выключатели считаются более надежными, поэтому их часто используют в промышленности и общественных местах
Рычажные выключатели имеют множество классификаций:
- По способу переключения они делятся на поворотные, кнопочные и рычажные;
- По способу установки они делятся на внутренние и наружные устройства.
Двухсторонние перекрестные переключатели не выпускаются в продажу как таковые. Однако вы можете использовать серию Ultra от известного поставщика электрооборудования Schneider Electric, взяв два модульных перекрестных выключателя с одной головкой и установив их в одном корпусе. Если эти модели также недоступны, установите два одноголовочных выключателя рядом друг с другом.

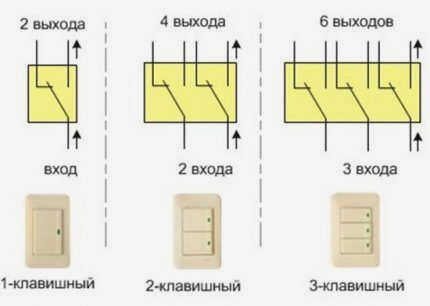

Двух- или трехходовые выключатели используются для управления двумя или тремя группами светильников, в то время как перекрестные устройства в большинстве случаев устанавливаются отдельно для каждой группы светильников.
При выборе любого электрического устройства следует обратить внимание на его степень защиты IP.
В большинстве случаев устройства данного типа имеют достаточно высокий класс защиты IP, превышающий 40, что позволяет использовать их в традиционно влажных помещениях, а также на открытом воздухе под навесом.
Порядок монтажа электрической цепи
Самая простая схема включает в себя один источник света и один кнопочный выключатель. В этом случае фазные провода сетевого кабеля и выключателя сначала необходимо "связать" вместе, а затем фаза подается от выключателя на лампу. Ноль от сети подключается к такому же проводу от лампы. Многие домашние умельцы сталкиваются с проблемой подключения заземленного выключателя. При наличии третьего провода он подводится непосредственно к светильникам, минуя выключатель.
См. также:
Справочник компаний, специализирующихся на электромонтажных работах любой сложности
Рассмотрим, как подключить освещение к выключателю в случае нескольких линий в люстре или с группой светильников. Вам понадобится выключатель с двумя или тремя кнопками, чтобы они не включались все одновременно. В этом случае удобнее сначала "подключить" фазы между кабелем и выключателем, заземляющий и нулевой проводники к лампам (приборам). Затем будет проще проложить отдельные линии от каждой клавиши к определенной группе светильников или лампочек.
Давайте рассмотрим, как правильно подключить пару проходных выключателей. Последовательность действий следующая:

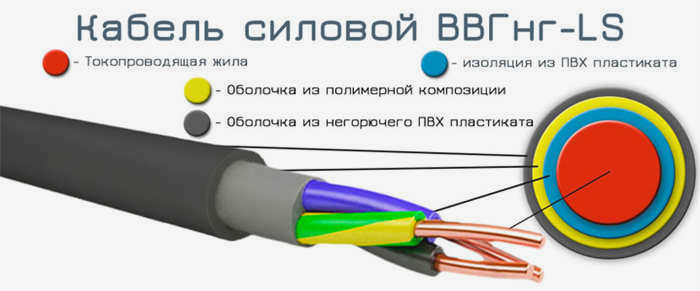

- Нулевая точка силового кабеля подключается к светильникам;
- Фаза питания подключается к первому выключателю;
- Провода "управляющей" пары подключаются по очереди (они подключаются к клавишам);
- Фазный провод от второго выключателя "подбирается" к фазе от светильников.

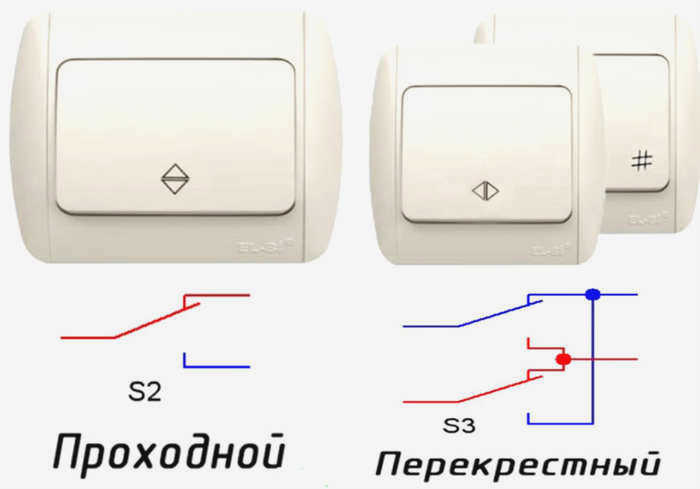

Нередко в схеме с проходными выключателями встречаются перекрестные выключатели. Они позволяют добавить еще одну точку или точки в пространстве, где можно включать/выключать свет. Каждое промежуточное устройство устанавливается в цепь с "управляющей парой". Чтобы не перепутать 8 проводов и правильно сформировать 4 контакта в распределительной коробке, рекомендуется соблюдать цветовую кодировку покрытий. В идеале они должны отличаться от нуля и фазы.
Как правильно выполнить подключение
Все клеммы ответвлений от силового кабеля должны быть заделаны в распределительной коробке. Доступ к распределительной коробке не должен быть затруднен. Для этого производители предлагают образцы распределительных коробок со съемными крышками (вставными, защелкивающимися, отвинчивающимися). К этому распределителю подводятся все провода: основной, выключатель, светильники.
В большинстве случаев при подключении светильников с выключателями к общей сети проще и правильнее сначала сделать контакт с основным проводом: фаза – к выключателю, ноль – к светильнику. Затем подключите фазу(ы) от устройства управления освещением к светильнику(ам).
Чтобы не перепутать клеммы на светильнике (светильниках), следуйте приведенным ниже инструкциям:
- Буквенные обозначения – L и N (фаза и ноль соответственно);
- схема – схема правильного подключения проводов выбита или нарисована на корпусе большинства электроприборов;
- розетка – фаза идет на клемму, которая контактирует с торцом розетки.
Обычно, помимо вышеупомянутых инструкций и цветовой маркировки на проводах, достаточно понять, как подключить выключатель света, подключить светильники к электросети. Кроме того, можно воспользоваться сопроводительной документацией. Она всегда прилагается к сложным устройствам, таким как диммеры с датчиками и электронные дисплеи.
Нюансы монтажа
В старых зданиях электрики и мастера часто сталкиваются с тем, что новый выключатель не вставляется в розетку. Возникает проблема, как правильно установить выключатель света. Причиной тому является разница в диаметре монтажных коробок – советские на 3 мм больше.
Недостатки проходных выключателей
Одним из недостатков проходных выключателей является необходимость сверлить для них отверстие в стене. Существует несколько недостатков электрической линии с проходным выключателем:
- Время и усилия, необходимые для создания стены со скрытой проводкой;
- Необходимость подключения пульта дистанционного управления с простым ключом в случае моделей с датчиками движения;
- Недорого для квартир из-за прокладки кабеля и установки на DIN-рейку;
- Сложность расположения клемм
- Отсутствие прозрачности положения "ON" и "OFF".
Эксперты отмечают, что эти устройства больше подходят для загородных коттеджей, дач, частных домов, чем для квартир.
Он подходит для использования в помещениях с несколькими группами осветительных приборов. Устройство обеспечивает удобство управления освещением, безопасность передвижения людей. В настоящее время схема проходного выключателя света, управляемого из трех мест, не привязана к планировке жилого помещения.
Ошибки при монтаже электропроводки

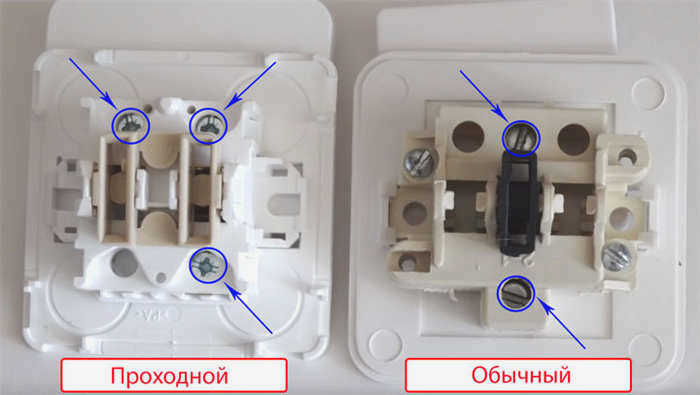

Многие люди совершают ошибку, когда находят и подключают общую клемму в проходном выключателе света. Не проверив схему, они наивно полагают, что общая клемма – это та, которая имеет только один контакт.
Они собирают схему таким образом, а затем их выключатели по какой-то причине не работают должным образом (они зависят друг от друга).
Помните, что в разных выключателях общий контакт может быть где угодно!

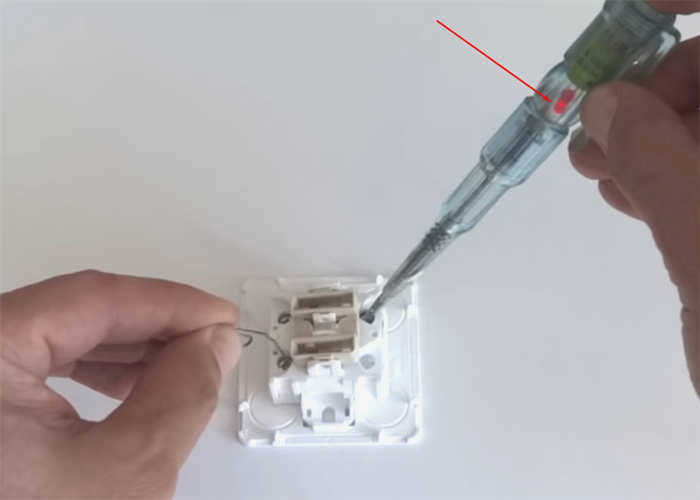

Лучше всего прозвонить его "под напряжением" тестером или отверткой.
Это самая распространенная проблема, возникающая при установке или замене выключателей разных фирм. Если до этого все работало, а после замены одной цепи не работает, это означает, что провода перепутаны. Также может оказаться, что новый выключатель вовсе не является проходным. Также обратите внимание, что подсветка внутри изделия не влияет на сам принцип коммутации.

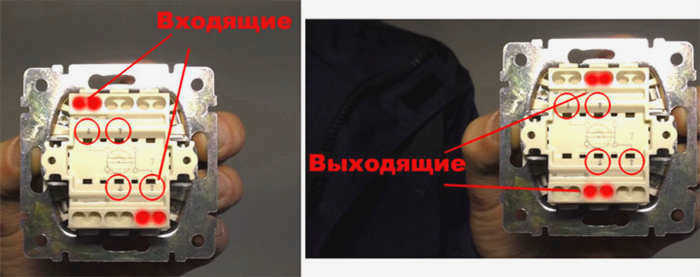

Еще одна распространенная ошибка – неправильное подключение кроссоверов. Когда оба провода от вывода 1 помещаются на верхние контакты, а от вывода 2 – на нижние. Однако кроссоверный выключатель имеет совершенно другую схему и механизм переключения. И провода должны быть подключены крест-накрест.
