Установка греющего кабеля внутри трубы: инструкция по монтажу + советы по выбору
Вы хотите защитить свои водопроводные трубы от замерзания в холодные дни, установив греющий кабель внутри трубы? Согласитесь, что гораздо дешевле и проще предотвратить проблему, чем устранять ее катастрофические последствия. Вы решили сделать всю работу своими руками, но не знаете, с чего начать?
Позвольте нам помочь вам приступить к монтажу кабеля. В этой статье представлена подробная инструкция по этому процессу с пошаговыми фотографиями. Объясняются нюансы подготовки материалов к работе, особенности размещения системы внутри трубопровода.
Подборка тематических видеороликов с советами специалистов по правильной подготовке и подключению системы отопления дома. Также есть советы, которые помогут вам выбрать лучший кабель.

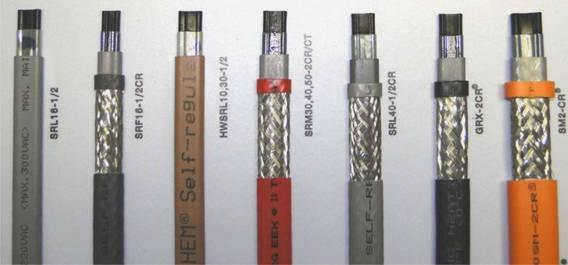

Различные типы трубчатого нагревательного кабеля
Правильный выбор системы обогрева – это ключ к долговременной защите от замерзания для всех типов труб. Поэтому, прежде чем остановить свой выбор на каком-то конкретном продукте, внимательно изучите то, что предлагается на рынке.
Кабельная продукция, представленная на рынке, делится на два типа в зависимости от типа установки – для наружной и для внутренней части трубы.
Рассмотрим подробнее последний вариант, который, в свою очередь, делится на 2 типа в зависимости от назначения трубопровода:
- для пищевых целей;
- для бытовых и других целей.
В первом случае кабель имеет защитное покрытие из пищевого полимера, не влияющего на состав и качество воды, например, полиолефин, фторполимер.
В случае с пищевыми нагревательными кабелями покрытие не выделяет токсичных веществ при контакте с водой, что обеспечивает безопасность при использовании воды в пищевых продуктах. Однако эта специфика сказывается на цене – продукт значительно варьируется
Во втором случае жестких требований к типу покрытия нет, но такая система не может быть использована для обогрева пищевых трубопроводов. Еще одно различие между кабелями заключается в принципе их работы.
Все варианты греющих кабелей, доступные пользователю, делятся на две основные группы:
- резистивные;
- саморегулирующийся.

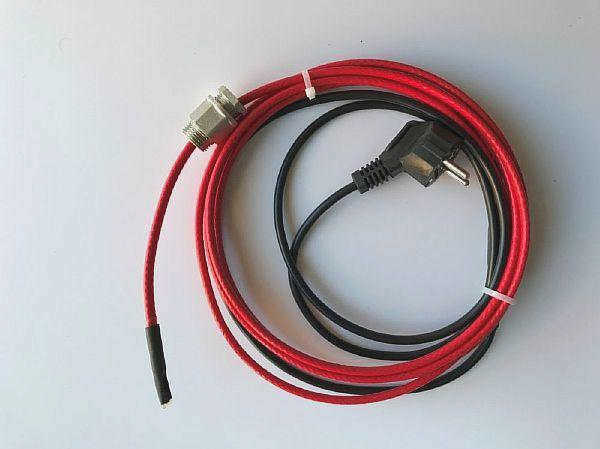

Первый представляет собой одно- или двухжильное изделие. Производитель обычно сразу выпускает готовую к монтажу систему, которая поставляется заданной длины. Кабель часто оснащен вилкой для подключения к электросети. В резистивную систему дополнительно входят термостат и датчик температуры.
При использовании саморегулирующегося изделия нет необходимости в дополнительных датчиках и контроллерах. В этом случае за уровень нагрева отвечает полупроводниковая матрица, которая может автоматически включать и выключать систему при достижении определенного значения температуры.

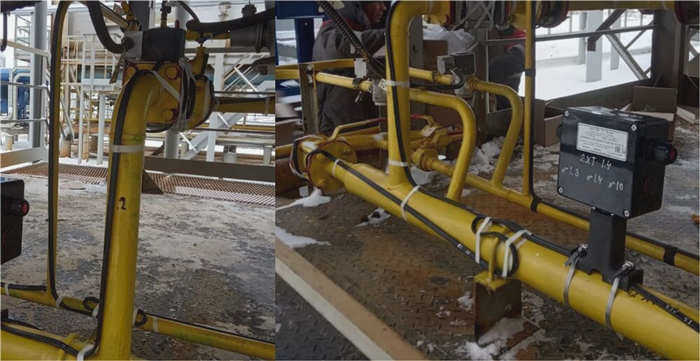

Внешний монтаж греющего кабеля на трубе

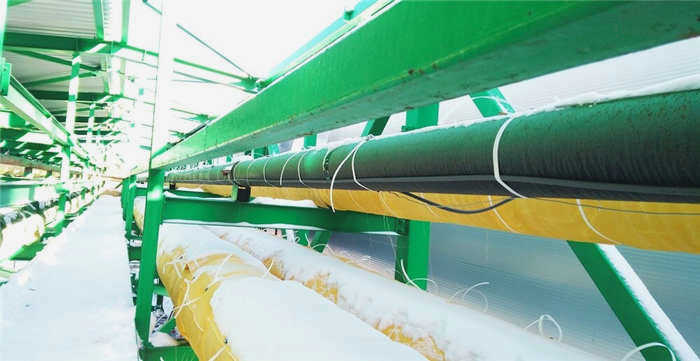

На наш взгляд, установка греющего кабеля на внешней стороне трубы предпочтительнее, чем установка его внутри трубы. Преимущества этого способа установки следующие
- Отсутствие прямого контакта с нагреваемой средой – греющий кабель, установленный на трубе, работает в более "комфортных" условиях:
- Отсутствие постоянного воздействия движущейся жидкости;
- Отсутствие воздействия на покрытие кабеля химических веществ, вызывающих ускоренное старение кабеля;
- большая электробезопасность – локальное повреждение участка кабеля, независимо от причины, не приведет к выходу из строя всего кабеля, кабель будет продолжать работать после ремонта участка. Аналогично, повреждение участка кабеля внутри трубы (например, во время монтажа или при проникновении в трубу постороннего предмета) приведет к утечке жидкости под крышку греющего кабеля, что может привести к короткому замыканию, а в некоторых случаях, если греющий кабель не защищен должным образом, к возгоранию греющего кабеля.
- Безопасный монтаж – риск повреждения кабеля при монтаже практически отсутствует: монтажник работает непосредственно с кабелем и видит все особенности объекта, шероховатости, неровности, кривизну и т.д. Он также сразу заметит любое повреждение кабеля и при необходимости установит ремонтный разъем. Если прокладывать кабель внутри трубы, работать "вслепую", кабель может застревать в обоих направлениях, что неизбежно приводит к повреждениям.
- Как сам нагревательный кабель, так и заделка не должны быть идеально герметичными, а узел выхода кабеля отсутствует. Кабель, проложенный внутри трубопровода, обычно находится под положительным давлением самого трубопровода, и к нему предъявляются повышенные требования по герметичности.
- При прокладке греющего кабеля не следует недооценивать сечение трубы. Это особенно важно для трубопроводов малого диаметра, так как напор жидкости заметно снижается. Кроме того, различные взвешенные частицы, растворенные в жидкости, оседают на кабеле внутри трубы и со временем загрязняются, что еще больше уменьшает сечение трубы.
- Прокладка греющего кабеля внутри трубопровода может осуществляться только на участках между запорными вентилями, так как прокладка кабеля внутри трубы через эти вентили не допускается. Наружный метод монтажа лишен этого недостатка.
Недостатки внешнего метода монтажа греющего кабеля
- Более сложный процесс установки по сравнению с размещением кабеля внутри трубы.
- Если греющий кабель поврежден, его очень трудно удалить из-за необходимости снятия теплоизоляции трубы.
- Греющий кабель механически менее безопасен, чем греющий кабель, установленный внутри трубы.
Самостоятельное подключение внешнего и внутреннего греющих кабелей
Внешний нагревательный кабель в отличие от внутреннего греющего кабеля пищевого качества не является пищевой термоусадкой. Разница "пищевой" и "термоусадочный непищевой отличается конструкцией и внутренним полимерным клеевым слоем (разные полимеры). При этом по комплектации они идентичны. Следовательно, у большинства владельцев внешних кабелей SRL возникает вопрос: '.Где взять третий проводник от внешнего кабеля?" Ответ очень прост – внешний кабель без экранирующего слоя третий проводник (заземление) не нужен..
Экранирующий слой внешнего греющего кабеля доступен для дорогих модификаций кабеля. А для снижения стоимости кабеля достаточно даже двойной изоляции токопроводящих жил, что и делают производители греющих кабелей. В частности, это относится к полимерным греющим кабелям серии non-CR (CR – shield), т.е. греющим кабелям с полимерной жилой для обогрева трубопроводов. Эти кабели способны регулировать свою критическую температуру и не требуют лишних соединений. Состав полимера представляет собой графитовую основу с добавлением полиэтилена. Сам полимер служит в качестве соединения и одновременно является нагревательным элементом. Соответственно жилы на конце такого кабеля … не могут быть соединены друг с другом. К сожалению, это самая распространенная ошибка 🙂 "счастливые петарды". Концы кабеля зажаты без соединения проводов под напряжением! Рекомендуется отрезать конец – это повысит защиту от короткого замыкания при соприкосновении конца с поверхностью. Существует два способа заделки греющих кабелей: § по диагонали длиной около 10 мм, начиная от конца проводника первой жилы § отрезается кусок длиной 6-8 мм и шириной, равной центру расстояния между проводниками одной половины кабеля с токопроводящей жилой.
Эта манипуляция позволяет избежать перегрева конца кабеля, что в свою очередь позволяет избежать ненужных скачков температуры термоусадочной пробки. Закрепите греющий кабель как можно ближе к поверхности трубы. Закрепите с помощью армированной фольгированной ленты. Если тепло не отводится должным образом, в этой точке возникнет точка перегрева. Почти все нагревательные кабели работают с максимальной температурой перегрева 85 градусов Цельсия..

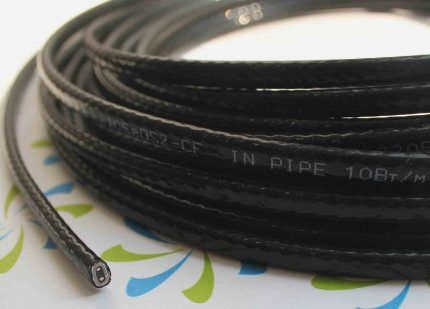

Внутренний пищевой нагревательный кабельВ отличие от внешних греющих кабелей, внутренние греющие кабели для пищевых продуктов имеют меньший размер и, следовательно, меньшую мощность на квадратный метр. Подключение внутреннего пищевого нагревательного кабеля к трубе идентично подключению внешнего нагревательного кабеля. Для бытового сопутствующего обогрева используется внешний кабель мощностью 16 Вт/м, в то время как для сопутствующего обогрева с помощью внутреннего пищевого кабеля достаточно мощности обогрева 10 Вт/м.
Типы греющего кабеля – резистивный и саморегулирующийся
Внутренний или внешний нагрев трубопроводов зависит от способа получения тепла и осуществляется с помощью следующих типов оборудования.

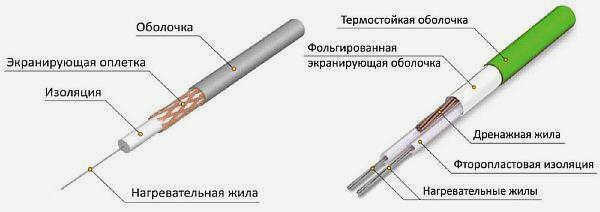

1. резистивное. – Они состоят из одного или нескольких металлических сердечников. Одиночные жилы используются гораздо реже из-за сложности монтажа. Сложность заключается в том, что необходимо закольцевать цепь вокруг источника питания, что не всегда возможно.
Двухжильный – Один конец подключается к источнику питания, на другом конце устанавливается контактная гильза для замыкания цепи.
Нагреваться может либо один провод (второй только обеспечивает проводимость), либо два провода. В последнем случае мощность становится значительно выше.

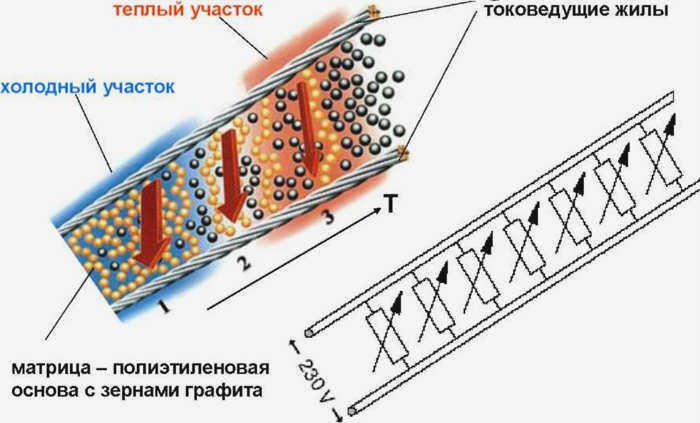

2. саморегулирующийся – Саморегулирующиеся нагревательные кабели подходят как для внутренней, так и для наружной установки. Принцип действия аналогичен предыдущему типу. Отличительной особенностью является способность самостоятельно регулировать уровень подаваемого тепла при изменении температурного стандарта, что приводит к значительную экономию потребления электроэнергии.
По этим причинам он хорошо подходит для установки на небольших участках. Наличие термостата не обязательно. Саморегулирующиеся греющие кабели выпускаются не только с термостатом, но и с различными монтажными компонентами и специальными сальниками для протягивания их через водопроводные трубы.
Саморегулирующийся греющий кабель используется более широко. Недостатками являются высокая стоимость.
Выбор кабеля по мощности и производителю
Использование саморегулирующихся кабелей для внутреннего обогрева разделяется в зависимости от их мощности.
Мощность зависит от следующих параметров – среднегодовой температуры в регионе, способа прокладки трубы (внешняя, внутренняя) и ее изоляции, будет ли обогрев внутри или снаружи трубы. Диаметр трубы также будет важным фактором.
При покупке греющего кабеля для водопровода попросите продавца предоставить информацию о расходе кабеля на метр трубы (дается производителем для каждой мощности).
Для использования на небольших участках бытовой сети лучше использовать . набор нагревательных кабелей малой мощности. Например, в случае загородного дома или бунгало следует использовать набор нагревательных кабелей мощностью от 5 до 25 Вт/м. Однако это индивидуальное решение.
Величина теплопотерь зависит от объема трубы и качества изоляционного слоя. Например, металлическая труба диаметром 50 мм с изоляцией толщиной 20 мм будет эффективно обогреваться прибором мощностью 20 Вт/м.
На важной магистрали для отопления устанавливается кабельная система высокой пропускной способности. Перед установкой такой системы важно знать, что мощность греющего кабеля должна соответствовать диаметру и длине магистрали. Однако расход энергии на обогрев в этом случае будет значительным.
Для чего используется греющий кабель в сантехнике?
Наиболее популярной среди профессионалов является продукция компании "Raychem" (Германия). Эта линейка продукции включает в себя разнообразные модели, которые используются не только на промышленных предприятиях, но и в бытовых трубопроводах.
Каждый комплект кабелей, предлагаемый этим производителем, имеет более высокую цену, чем аналогичные варианты других производителей. Однако это полностью компенсируется качеством продукции.
