Установка двойной розетки в одну – главная категория для данного текста. Двойная розетка представляет собой устройство, позволяющее подключать два прибора к отдельным электрическим розеткам и может быть легко установлена самостоятельно. В статье описаны основные типы двойных розеток и дается пошаговая инструкция по их установке, которая будет полезна как новичкам в области электромонтажных работ, так и профессиональным мастерам.
Установку можно легко выполнить самостоятельно, если следовать приведенным здесь инструкциям. Мы готовы поделиться деталями электромонтажных работ. Мы подробно покажем вам, как подключить двойную розетку, как расположить розетку для электрической точки и как обеспечить безопасное использование.
Представленная информация дополнена фотографическими пошаговыми руководствами, наглядными иллюстрациями и видеороликами, объясняющими нюансы установки и подключения силовых устройств.
Типы двойных розеток
Основными компонентами розетки являются внешний защитный корпус и рабочая часть, включающая основание и контакты.
Они соединяются между собой винтовыми клеммами – клеммами, необходимыми для соединения проводов электроприборов.
Существует заблуждение, что двойные розетки идентичны сборным или сдвоенным моделям, и что это ряд независимых устройств, расположенных бок о бок и соединенных шлейфами.
Технологический прогресс не стоит на месте. Современные модели представляют собой более совершенные конструкции. По напряжению и силе тока они значительно отличаются от розеток, которые широко использовались в советское время.
Например, если старые модели имеют максимальный номинальный ток 10 А, то номинальный ток современного электрооборудования составляет 16 А.
Фактически, двойная розетка имеет одну клемму и несколько распределительных полос. Таким образом, питание обеих розеток одинаковое, но его уровень будет разделен в зависимости от мощности приборов, питающихся от сети.
И поэтому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при установке.
В соответствии с модификацией, двойные розетки делятся на следующие основные типы:
- Открытая и закрытая конструкция. В закрытых моделях отверстия скрыты за шторками, которые отодвигаются в сторону при включении устройства. Устройства такого типа незаменимы в домах с маленькими детьми. Жалюзи активируются только при одновременном нажатии. Это гарантирует, что при преднамеренном введении постороннего предмета ничего опасного не произойдет.
- Без заземления и с заземляющими контактами. Второй тип розеток имеет заземляющие контакты на корпусе розетки, которые защищают оборудование и пользователя от перекрестных токов, случайно “выходящих” на пластиковый корпус.
- Для влажных помещений и наружной установки. Модели первой версии имеют класс защиты IP-44, корпус которых защищает устройство от проникновения влаги. Блоки для наружной установки имеют маркировку IP-55. Их прочные корпуса защищены от проникновения пыли и воды.
Каждый тип обозначен соответствующей буквой. Например: “A” означает, что это американская двойная розетка, а “B” обозначает заземляющий контакт.
Самой популярной из последних разработок являются программируемые розетки. Приборы, оснащенные таймером, включаются и выключаются автоматически через заданный промежуток времени.
Защитный корпус современных розеток изготовлен из термостойкого, небьющегося пластика. Для повышения декоративности он украшен различными инкрустациями.
Если вы планируете установить двойную розетку самостоятельно, эксперты рекомендуют выбирать простые модели без каких-либо модификаций. Или предпочесть двойные розетки с пружинным выталкивателем вилки. Эти модели удобны тем, что оснащены пружиной, которая срабатывает при вытаскивании вилки из устройства.
Чтобы обезопасить себя, сведя к минимуму риск возникновения аварийных ситуаций, стоит выбирать продукцию проверенных производителей: “Schneider electric”, “ABB”, “Legrand”.
Особенности установки устройства
Двойная розетка имеет одну подрозетку с двумя разъемными клеммами и один элемент крепления провода.
При желании вы можете установить розетку самостоятельно, не прибегая к услугам мастера.
Использование соединительных кабелей допускается только в том случае, если электрические розетки не предназначены для размещения приборов с избыточной мощностью. Для мощных электроприборов рекомендуется подключать две розетки параллельно, создавая разветвленную цепь к каждой точке.
Однако в любом случае, для предотвращения аварийных ситуаций, общая нагрузка на розетку этого типа не должна превышать 16А.
Если необходимо установить розетку с двумя разными гнездами, то ниши для их установки придется предварительно просверлить электродрелью, соблюдая одинаковое расстояние между отверстиями.
Материал соединения
Кабель для подключения точки питания должен быть изготовлен из того же металла, что и силовой кабель. Например, если используется алюминиевый кабель, перемычка также должна быть изготовлена из алюминия.
Также требуется установка двойной розетки:
- Отвертка с плоской головкой и крестообразная отвертка;
- инструмент для снятия оплетки;
- плоскогубцы;
- клейкая лента.
В целях безопасности, на случай пожара, рекомендуется прокладывать все электрические кабели в гофрокоробе. Это решение также удобно, поскольку не требует пробивания стены и облегчает замену поврежденного кабеля в будущем.
Технология установки двойной розетки
Установка двойной розетки в одинарную розетку требует определенных подготовительных действий. Первый шаг – определить, какие провода относятся к двойной розетке, определив, где расположены фазный и нулевой проводники.
Самый простой способ сделать это – посмотреть на кодовую маркировку на изоляции:
- Фазный провод Нейтральный провод имеет красный или коричневый цвет (реже белый или черный);
- Нейтральный провод Нейтральный проводник имеет изоляцию белого, синего или голубого цвета;
- подключение к земле всегда окрашен в зеленый/желтый цвет.
В следующей статье подробно рассматриваются особенности маркировки кабельных проводников, с которыми мы советуем вам ознакомиться. Но чтобы убедиться в этом, лучше всего провести измерения.
Чтобы определить провода, снимите крышку с неисправного прибора и поочередно коснитесь каждого оголенного провода отверткой с чувствительным индикатором: нулевой провод не загорится, а фазный загорится.
Если в доме нет заземляющего провода, то монтажные работы несколько упрощаются.
Перед установкой точки питания помещение должно быть обесточено. Для этого рычаги выключателей в распределительном щите следует опустить в положение “выключено”. В месте установки двойной розетки рекомендуется еще раз проверить напряжение.
Если на фазе еще есть ток, это означает, что еще не все питающие линии обесточены. Вот почему так важно перед началом работы отключить все блоки предохранителей, а не только те, которые управляют проводами к розетке.
Разметка стены
Установите розетку рядом с настенным проводом или электрической коробкой. Отметьте карандашом положение будущего прибора.
Перед установкой двойной розетки с двумя “гнездами” определите расстояние между просверленными отверстиями. Для этого отметьте центр первого гнезда. Это точка пересечения диагоналей. По такому же принципу отметьте центр второго блока.
Чтобы просверлить отверстие в самой стене, используйте сверло диаметром на несколько миллиметров больше, чем размер купленного вами стартера. Если с кирпичной или гипсокартонной стеной проблем нет, то для сверления отверстия для установки розетки в бетонной стене установите режим работы молотка.
Материал, собранный и систематизированный в этой статье, познакомит вас с принципами и технологией установки розеток в бетонных и оштукатуренных стенах.
Глубина отверстия должна быть такой, чтобы “розетка” не выступала за поверхность стены. После сверления углубления его центр следует очистить. Для этого используются зубило и молоток. Штукатурку можно легко сбить зубилом или отверткой.

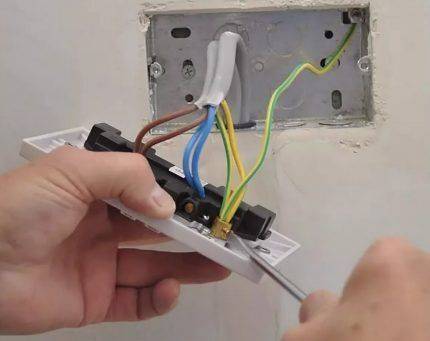

Подключение розеток и прокладка кабелей
Этот шаг очень важен и должен выполняться с осторожностью и вниманием. Задача мастера – подключить шнур питания к клеммам. Для этого протяните кабель от распределительной коробки к двойной розетке.
Ранее установленная коронка должна быть заменена буром. Диаметр сверла должен быть немного больше, чем сечение проволоки, вставляемой в муфту, или диаметр гофрированной трубы в углублении, где будет лежать вставленная проволока. В идеале диаметры сверла и кондуктора должны быть одинаковыми.
Основной кабель выводится через одно из монтажных отверстий в розетке. Вспомогательный провод прокладывается через другое отверстие.
Провода скручиваются непосредственно в “чашку”. Внешние концы длиной полтора дюйма отделяются от оплетки с помощью инструмента для зачистки проволоки, который не перекусывает проволоку.
Если у вас его нет, вы можете использовать острый нож, чтобы сначала разрезать косу по кругу, а затем аккуратно снять ее с проволоки. Края провода приподняты для удобства монтажа.
Чтобы продлить срок службы розетки, оголенные концы проводов следует припаять или использовать латунный контакт. Второй вариант более эффективен, так как он не только облегчает последующее использование розетки, но и обеспечивает высокий уровень безопасности при эксплуатации устройства.
При подключении розетки с заземлением всегда следуйте правилу подключения: фаза справа, нейтраль слева. Провод заземления подключается к верхней и средней клеммам прибора, которые оснащены выступающими “шарнирами”, часто выходящими за пределы корпуса прибора. Подсоедините контакт заземления так же, как фазу и нейтраль.
Не подключайте фазу и нейтраль к одной и той же пластине, так как это приведет к короткому замыканию и повреждению всего жгута проводов.

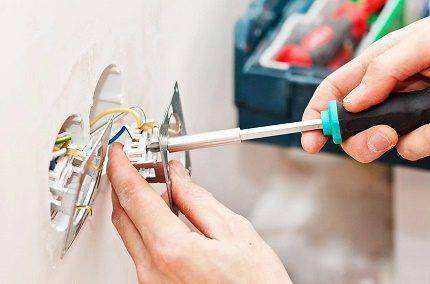

После выполнения электрических соединений установите настенные розетки.
Тонкости монтажа подрозетников
Розетки с подключенными к ним кабелями питания монтируются с помощью кронштейнов, расположенных по бокам. Они могут входить в комплект поставки или приобретаться отдельно. Имеются также модели без монтажных ножек, которые крепятся путем завинчивания винтов.
Однако, поскольку подчиненный механизм с рычагом посередине подвергается двойной нагрузке, механизм крепления может ослабнуть и разболтаться во время использования. Если розетки выпадают, нередки случаи, когда провода оказываются оголенными и становятся причиной несчастного случая.
Чтобы сделать крепление более надежным, мастера часто используют алебастр или цементный раствор. Сухой алебастр смешивают с водой до получения густой однородной массы, напоминающей сметану. Вы должны разводить материал небольшими порциями и работать с ним быстро и осторожно.
Поместите алебастровую смесь в область, где вы планируете установить розетку. Для обеспечения хорошего сцепления раствора с основанием внутренние края отверстия следует предварительно смочить водой.
Работы внутри устройства следует проводить через 20-30 минут после нанесения смеси, чтобы она успела немного “схватиться”. Когда “стакан” будет установлен на место и утоплен в смесь, выровняйте положение с помощью спиртового уровня и молотка.
Заполните щели между стеной и розеткой оставшимся алебастром. Удалите излишки штукатурки ножом, не дожидаясь, пока штукатурка наберет необходимую прочность.
Расположите двойную розетку горизонтально или вертикально и закрепите устройство винтами. Если необходимо поправить уровень, используйте плоскогубцы.
На последнем этапе лицевая панель устанавливается сверху и закрепляется винтами. Маскирующий элемент закроет неприглядную часть розетки и защитит ее от случайного повреждения.
После подключения розетки остается только включить блок предохранителей и выключатель в распределительном щитке и проверить аксессуары проводки. Лучше всего проверить розетку, включив в нее недорогие бытовые приборы, например, настольную лампу. Малейшая ошибка в процессе установки может привести к короткому замыканию и “перегоранию” бытовых приборов.
Выводы и полезное видео
Видео №1: Как подключить двойную розетку:
Видео #2. инструкции для тех, кто хочет подключить розетку самостоятельно:
Если у вас есть сомнения в качестве установки, обратитесь за помощью к профессиональному электрику. Он или она не только проверит работу и при необходимости устранит неисправности, но и развеет все ваши сомнения относительно безопасности устройства.
Если вы хотите поделиться собственным опытом электромонтажа, полезными рекомендациями или задать вопросы, пожалуйста, оставляйте комментарии в поле под текстом статьи.
Как самостоятельно подключить двойную розетку

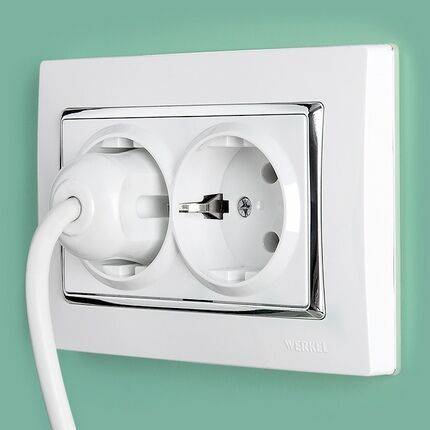

Двойная розетка – это две розетки в одном монолитном корпусе. Розетка имеет два гнезда, но они устанавливаются в стандартную базовую розетку. Как установить розетку самостоятельно?
Почему двойная розетка?
Двойные розетки часто выбирают из финансовых соображений – они гораздо дешевле, чем покупка нескольких одинарных розеток.
Двойные розетки более прочно крепятся к стене и выглядят более эстетично, чем одинарные розетки, установленные тут и там.
Важно! Использование двойных розеток возможно только при соблюдении определенных правил: Общий ток прибора не должен превышать 10 или 16 ампер.
Инструменты для установки двойной розетки
Для установки двойной розетки вам понадобятся следующие инструменты:
Отвертка, соответствующая винтам, используемым в розетке
Отвертка, покрытая диэлектрической бумагой
Кабель (если розетка устанавливается, а не заменяется)
Дрель с молотком (также если необходимо перенести розетку)
Дрель с молотком (также если необходимо перенести розетку)
Перед выполнением соединений
Перед установкой двойной розетки необходимо выполнить ряд подготовительных действий:
Выберите место установки
Выберите подходящую розетку
Процедура установки
Прежде всего, вы должны защитить себя, отключив напряжение в розетке.
Но даже после отключения всех предохранителей в распределительном щитке необходимо убедиться, что в розетке нет напряжения. Это можно сделать с помощью мультиметра.
Теперь можно приступать к демонтажу розетки. Для этого открутите крепежные винты и снимите крышку.
Это откроет механизм розетки, с которым вам придется работать:
Теперь с помощью ножа отогните провода в гнезде на 10 мм.
Вот они:
Подключение двойной розетки
В этом случае две розетки будут подключены к одной линии проводки, поэтому вам понадобится 6 проводов для первой розетки и шлейф из основных проводов для второй.
Подключение осуществляется в соответствии с этой схемой:
Это означает, что первая розетка принимает напряжение и подает его через петлю на вторую, параллельную розетку.
При подключении проводов соблюдайте цветовую маркировку: обычно черный – фаза, синий – нейтраль, желто-зеленый – заземление. Фазный и нулевой провода должны быть подключены к крайним клеммам, а заземление – к средней клемме.
Фаза, нейтраль и заземление могут быть идентифицированы с помощью стандартной цветовой маркировки:
Также можно использовать индикаторную отвертку.
Очень важно правильно подключить провода к клеммам розетки.
На рисунке показано, что провода питания должны быть подключены к разным клеммам. В противном случае возможно короткое замыкание и перегорание проводов.
Также важно, чтобы при подключении второго провода к основной клемме материал соединяемых проводов был одинаковым, чтобы не происходило окисление металла.
Важно! Полная электробезопасность обеспечивается, если заземляющий проводник подключен к розеткам через ответвления, т.е. он не прерывается.
Если все в порядке, винты можно затянуть.
Теперь можно переходить к креплению розетки. Выровняйте механизм и надежно закрепите его на гнезде с помощью крепежных винтов, плотно затянув их по бокам гнезда.
Совет! Для выравнивания розетки и правильного монтажа окантовки проведите прямую линию маркером и карандашом и используйте ее в качестве ориентира при монтаже розетки.
После того, как механизм закреплен, можно нанести отделку и затянуть винты.
Важно! Лицевая панель довольно хрупкая, поэтому важно не затягивать винты слишком сильно, чтобы не сломать ее.
Остается только включить питание и проверить, что розетка работает.
При наличии небольшой практики установить двойную розетку самостоятельно не так уж сложно. Однако этот процесс требует внимания и мер предосторожности.
Обучающее видео, в котором подробно и наглядно объясняется, как установить двойную розетку:
Как правильно подключить двойную розетку
При проведении капитального ремонта люди часто начинают с электропроводки. При наличии большого количества электроприборов часто возникает вопрос о том, как подключить двойную розетку для создания более комфортных условий. Их установка позволяет избежать ненужных коммуникаций и дополнительных источников, соединений: тройников, удлинителей и штекеров.
Часто бывает так, что подключение двойной розетки может вызвать некоторые трудности. Это может произойти при отсутствии минимальных навыков или при поспешном совершении ошибок. Чтобы избежать этого, подготовьте все заранее и убедитесь, что все детали на месте, а сама розетка находится в хорошем состоянии. Кроме того, существует множество нюансов, которые могут повлиять на неисправность или короткий срок службы розетки.
Основные типы двойных розеток
Как правило, каждая розетка состоит из защитного корпуса и керамического основания с контактами. Они соединены винтовыми клеммами, к которым необходимо подключить электрический кабель.
Классификация розеток сильно различается. Чтобы выбрать правильный вариант, необходимо учитывать тип вилки подключаемого электроприбора. Они классифицируются в зависимости от нескольких факторов:
- По типу – внешние и внутренние;
- По типу – встраиваемые, накладные и скрытого монтажа;
- По модификации – заземленные, герметичные розетки, заземленные и защитные рамки, незаземленные рамки.
Двойные блоки питания также делятся на классы в зависимости от страны, производителя и используемого материала. В каждой стране используется свой разъем. Они бывают разных форм, но в странах СНГ обычно используются устройства с обычными круглыми разъемами разного диаметра.
Используются следующие основные типы розеток:
- Обычный, необоснованный;
- Подпружиненные, вставные розетки;
- С защитными чехлами, используются в детских комнатах;
- С резиновыми уплотнителями для влажных помещений;
- Розетки с предохранительным выключателем;
- Для различных типов дюбелей с несколькими отверстиями;
- С таймером;
- Функциональный, с выталкиванием штекера при нажатии боковой кнопки, встроенной в устройство;
- С винтовой клеммой;
- С обложкой.
Необходимые инструменты и принадлежности
Для установки двойной розетки требуются заранее подготовленные инструменты и материалы:
- Отвертка, подходящая для шурупов;
- Индикаторная отвертка;
- Плоскогубцы или пара плоскогубцев;
- Острый нож для снятия изоляции кабеля;
- При установке на новом месте пригодится перфоратор;
- Вольтметр;
- Настенная розетка;
- Подрозетник;
- Кабель;
- Саморезы и дюбели.
Установка двойной розетки
Перед началом работы отключите напряжение в помещении, где будет установлено устройство. Схема подключения двойной розетки с заземляющим проводом зависит от ее классификации. Если установка производится на новом месте, сначала подготовьте углубление для розетки. При замене снимите старую розетку и при необходимости замените провода.
Установка розетки в одну розетку
Двойная розетка может быть установлена в одинарную розетку без демонтажа старой розетки. Замена старой одинарной розетки на двойную часто необходима из-за повреждения розетки. Нередко они подключаются неподходящим для нагрузки способом, в результате чего быстро загораются от перегрева проводов, а их корпуса плавятся. Чтобы избежать этого, необходимо учесть все нюансы и проконсультироваться со специалистом. Важно выбрать кабель с правильным сечением. Если каждая деталь учтена и сделана тщательно, устройство может прослужить долгое время. Иногда после замены розеток требуется мелкий ремонт, поэтому не исключайте такую возможность.
Удаление старой розетки
После отключения электропитания убедитесь, что кабель, на котором будут проводиться работы, обесточен. Это можно проверить с помощью индикаторной отвертки. После этого приступайте к разборке старого устройства. Сначала открутите крепежные винты, а затем снимите защитную крышку. Затем отсоедините провода и открутите крепежные шайбы. Затем сердцевина удаляется.
Установка новой розетки
Самым трудоемким процессом является установка розетки. Именно от этого зависит, как будет проходить работа и каким будет конечный результат. Первым шагом в процессе установки является подготовка полости. Вам понадобится молоток, чтобы выдолбить небольшое углубление в стене, где будет установлен блок питания. Углубление должно быть больше, чем корпус гнезда.
Когда углубление готово, вы монтируете саму розетку, но перед этим необходимо проложить через нее кабель питания. Она крепится с помощью скоб с обеих сторон гнезда. Затем прикрутите монтажные ножки, которые вдавливаются в стены и удерживают корпус на месте. Иногда их может не быть в наличии, и их приходится покупать отдельно. Поэтому перед началом работы необходимо все проверить и подготовить.
Со временем структура может ослабнуть, и тогда гнездо может выпасть. Чтобы предотвратить это, некоторые владельцы заполняют пустое пространство между обсадной трубой и полостью стены строительным раствором. Можно использовать гипс, алебастр или обычный строительный раствор.
Установка розетки
Как правильно подключить двойную розетку, чтобы потом не пришлось ее модифицировать? Первым шагом является зачистка кабеля. Для этого необходимо снять основную крышку так, чтобы провода были видны с запасом около 10 см. Очень длинные кабели могут не поместиться в коробку. Если проводка старая и концы очень короткие, их можно удлинить. Для хорошего контакта лучше использовать специальные зажимы, или скрутить их вместе плоскогубцами, а затем изолировать.
Затем отрежьте 1,5 см от концов. Затем подключите их к контактам на керамическом сердечнике. Обычно провода имеют цветовую маркировку. Обычно фаза обозначается коричневым проводом, нейтраль – синим, а заземление – желтым.
Затем ослабьте контактные зажимы на сердечнике розетки и вставьте снятые клеммы в таком порядке: подключите фазу и нейтраль к боковым контактам, а провод заземления – к центральному контакту, который обычно обозначен символом заземления. Самое главное – не перепутать, чтобы избежать короткого замыкания.
После того как контакты соединены и затянуты, можно приступать к собственно установке двойной розетки. Для этого осторожно поместите провода в гнездо так, чтобы они не были зажаты арматурой. Некоторые электрики рекомендуют сложить их в гармошку и связать вместе. Затем сердцевина розетки вставляется внутрь закрепленной розетки и фиксируется с помощью монтажных лапок или саморезов. Для предотвращения коробления можно использовать спиртовой уровень. Процесс завершается вставкой крышки, а затем закрытием ее декоративной рамкой, которая обычно просто защелкивается в пазах.
Если все было сделано правильно, зазоров быть не должно. Не думайте, что если розетка имеет двойное питание. Розетка и провода, питающие ее, рассчитаны на ток 16 А, и это следует учитывать при ее использовании.
Иногда люди спрашивают, как включить вилку в незаземленную розетку. Это несложно. Процесс аналогичен предыдущему, но лучше использовать двухжильный кабель. Если это невозможно, провод заземления следует врезать в основную оболочку, изолировав его. В этом случае используется наиболее распространенная двойная розетка.
Установка двойной розетки с двумя одинарными розетками
В этом случае вам понадобятся две одинарные розетки как часть двойной розетки, а также две одинарные ведомые розетки, которые устанавливаются так же, как и в предыдущем случае. Самое главное здесь – сделать правильную разметку. Для этого возьмите общий корпус и отметьте две точки в центре обоих гнезд.
Проводка выглядит несколько иначе, с необычным соединением. Фаза и нейтраль должны быть подключены между розетками с помощью гирляндной цепи. Провод заземления должен быть подключен отдельно. Его разъем фиксируется специальным зажимом, а затем изолируется. Две плюсовые жилы соединены на одной из жил. Один из них выводится от общего провода, другой подключается к соседней розетке. Подключение нейтрального провода выполняется аналогичным образом. Все провода должны иметь одинаковое сечение. Подключите заземляющие проводники отдельно.
Подключив обе розетки к сети, поочередно вставьте их внутренности в розетку, а затем наденьте маскирующую рамку. Это делается так же, как и при скрытом монтаже с одной розеткой.
Как выбрать и подключить двойную розетку – процедура подключения и инструкции по выбору лучших розеток
Отсутствие розеток для подключения электроприборов обычно дополняется использованием тройников, удлинителей и подобных устройств. Однако это не самое удобное и безопасное решение.
Гораздо лучше заменить традиционные одинарные розетки на двойные. Таким образом, вы можете удвоить количество доступных розеток без необходимости прорезать стены для прокладки дополнительной проводки.
Классификация двойных розеток
Существуют различные типы двойных розеток, и самое главное различие заключается в их конструкции. Выберите подходящую розетку в зависимости от ваших конкретных потребностей и целей.
Двойные розетки принято классифицировать на:
Заземленные и незаземленные
Помимо двух основных контактов (фаза и нейтраль), изделия с заземлением имеют дополнительный контакт для подключения провода заземления. Заземлитель состоит из двух компонентов – внутреннего и внешнего. Внутренний подключается к заземляющему проводу, а внешний подключается к прибору через соответствующий контакт в вилке.
Если в электрической системе нет заземляющего провода (часто встречается в старых домах), нет смысла покупать заземленную розетку, так как нет возможности подключить клемму заземления. Однако если есть провод заземления, лучше выбрать розетку с заземлением.
Открытые и закрытые розетки
Открытые розетки оснащены шторкой, которая закрывает отверстия для вилки. Закрытые розетки предотвращают введение в розетку неподходящих предметов (гвоздей, игл и т.д.). p.), и обычно используются для обеспечения безопасности детей.
Крышка выдвигается только при одновременной активации обоих отверстий, т.е. когда вилка электроприбора вставлена в розетку. Есть также двойные розетки с крышкой, закрывающей отверстия.
В этом случае, чтобы подключить штекер, необходимо поднять крышку. Это защищает не только от поражения электрическим током, но и от попадания в розетку воды, пыли и других загрязнений.
С защитой от проникновения влаги или пыли
Пыле- и водонепроницаемые двойные розетки маркируются символом “IP” и двумя цифрами, указывающими на степень защиты. Если вы покупаете розетку в интернет-магазине, на фотографиях двойных розеток должна быть такая маркировка. Этот параметр также всегда указывается в технических характеристиках продукта.
Для помещений с высоким уровнем влажности рекомендуется выбирать двойные розетки с уровнем защиты IP44, оснащенные крышкой.
Для наружной установки выбирайте розетки с классом защиты IP55, так как они более устойчивы к воздействию влаги и пыли.
Программируемый .
Эти розетки оснащены таймером, который позволяет запрограммировать время автоматического выключения и включения. Современные программируемые розетки могут быть оснащены модулями дистанционного управления (через Wi-Fi или Bluetooth), поэтому вы можете включать, выключать их и устанавливать таймер с помощью своего смартфона.
Пружинный
Оснащенные внутренней пружиной и кнопкой на корпусе, они позволяют вытащить пробку почти автоматически, без каких-либо усилий. При нажатии на кнопку пружина выталкивает штекер из гнезда.
Встраиваемые (внутренние) и накладные (внешние)
Утопленная розетка поверхностного монтажа может быть установлена почти вровень со стеной. Сама розетка и ее контакты вставляются в стену. Накладная розетка выступает над стеной и монтируется непосредственно на стену.
Советы по выбору двойных розеток
При выборе двойных розеток обращайте внимание на качество их изготовления. Изделие должно быть изготовлено из достаточно толстого пластика и не иметь дефектов, трещин и сколов. Обратите внимание на контакты. Они должны быть изготовлены из толстого металла.
Убедитесь, что контакты гибкие; лучшая двойная розетка – это та, которая не гнется, а пружинит. Если после сгибания контакты остаются в согнутом положении, розетка плохого качества и небезопасна. В хорошей розетке контакт возвращается в исходное положение после сгибания.
Вы также можете проверить контакты с помощью магнита. В розетках хорошего качества используются контакты из немагнитных сплавов. Если контакты магнитятся, значит, розетка некачественная.
Также обратите внимание на внешний вид изделия. Если в вашем гараже или мастерской эстетика не имеет большого значения, стоит выбрать двойные розетки, которые не только хорошего качества, но и радуют глаз.
Ключевым параметром является максимально допустимая мощность, проходящая через розетку. Учитывайте мощность подключаемых приборов.
Бытовые розетки обычно рассчитаны на максимальную мощность 3,5 кВт (16 А). Не превышайте максимальную мощность, допустимую для данной розетки.
Инструменты для установки двойных розеток
- индикатор фазы
- мультиметр;
- Крестовая отвертка
- плоскогубцы;
- острый нож.
Если установка производится в месте, где ранее не было розетки, для подготовки посадочной площадки требуется пила.
Подготовка перед заменой гнезда
Установка гнезда начинается с подготовительных работ. Есть два варианта – установка на новом месте или замена старой одинарной розетки на двойную. Давайте рассмотрим оба варианта.
Перед установкой новой розетки необходимо снять старую. Сначала отключите питание на распределительном щите (выключив предохранитель или вынув вилку из розетки). Убедитесь с помощью контрольной лампы в отсутствии питания.
- Снимите переднюю панель, открутив крепежный винт. Последний может быть скрыт декоративной крышкой, которую следует снять с помощью ножа или плоской отвертки.
- Выкрутите винты, соединяющие провода с клеммами.
- Ослабьте винты, крепящие розетку к гнезду, и осторожно вытащите ее.
Подготовка перед установкой новой розетки
Сделайте шов (канал) для направления провода в гнездо. Для этого используйте ударный молоток или швонарезчик. Вставьте кабель в кабелепровод. Рекомендуется использовать гофрированную трубу, так как это позволит при необходимости заменить провод без снятия штукатурки.
Как только провод будет установлен на место, заделайте канал раствором. Подключайте провод к распределительной коробке только после установки розетки. Затем подготовьте электрическую розетку.
Двойная розетка может иметь 1 или 2 внутренних гнезда. Подготовьте необходимое количество отверстий соответствующим образом. Для изготовления гнезда обычно используется специальное сверло – корончатое сверло.
Измерьте размер внутренней части гнезда и сделайте отверстие соответствующего диаметра, выбрав подходящее корончатое сверло. Отверстие должно быть на 2-3 мм больше диаметра гнезда. Глубина углубления должна позволять полностью скрыть внутреннюю часть розетки в стене.
Установка розетки
Проведите кабель через розетку и вставьте его в углубление. Как правило, розетки оснащены кронштейнами, которые удерживают их на месте при затягивании винтов.
Для повышения надежности закрепите подрозетник строительным раствором (цемент, гипс, алебастр и т.д.), так как стандартные крепежи со временем ослабевают. Все щели должны быть тщательно заполнены раствором.
Также имеются штекеры расширения. Это надежное решение, не требующее дополнительной фиксации раствором.
Двойная розетка поверхностного монтажа не требует подготовки отверстия и монтажа розетки, так как она монтируется непосредственно на стену. Монтаж накладных розеток обычно осуществляется с помощью дюбелей.
Подключение двойных розеток
Следующий шаг – подключение проводов к клеммам розетки. Правильная последовательность действий следующая:
Для удобства зачистите около 10 см проводника от внешней изоляции. Если длина кабеля недостаточна (это относится к замене розеток), удлините его. Не скручивайте кабели вместе, иначе они могут нагреться и стать причиной пожара.
Лучше всего соединять кабели с помощью специальных зажимов, также допустима пайка. Удалите 1-1,5 см изоляции с концов проводов.
Определите фазу, нейтраль и заземляющий проводник. Проводники обычно имеют разные цвета. Провод заземления обычно имеет синий цвет, провод заземления – желто-зеленый, а фазный провод – коричневый.
Однако если проводка старая, необходимо провести инспекцию. Используйте мультиметр, чтобы отличить заземление от нейтрали. Напряжение между фазой и землей будет больше, чем между фазой и землей.
Прикрутите провода к соответствующим клеммам. В двойной розетке используется только один провод для соединения обеих розеток.
Затем прикрепите розетку к ведомой розетке с помощью прилагаемых крепежных элементов и установите лицевую панель. На этом установка двойной розетки завершена.
