Как подключить и установить кондиционер своими руками

Сплит-системы обеспечивают охлаждение в жаркое время года, нормализуют микроклимат и очищают воздух. Высокая стоимость монтажных работ побуждает вас подключать кондиционеры самостоятельно. Последовательная установка мощного кондиционера, выполненная своими руками, возможна только при соблюдении пошаговых инструкций и правил.

Содержание

Выбор участка

Если у вас два или более блоков управления климатом, выберите место для каждого из них. Перед началом монтажных работ вам потребуется сопроводительная документация.

Нужно ли мне разрешение на установку кондиционера?

Конструктивно кондиционер представляет собой систему с внутренним и наружным блоком, который крепится к фасаду.

Согласно статье 246 Гражданского кодекса, здание является совместной собственностью с правом распоряжения им всеми собственниками. Установка устройств без согласия является нарушением закона:

прибор шумит и гудит, мешая соседям;
Конденсат может повредить фасад здания или проникнуть на балкон снизу;
негабаритный блок загораживает вид или вид и окна;
существует опасность растрескивания стен, короткого замыкания электропроводки и пожара.

Согласно разделу 1 статьи 25 Жилищного кодекса, установка сплит-системы считается переоборудованием или изменением использования помещения. Пункт 3.5.8 постановления № 170 гласит, что установка кондиционера без согласия управляющей компании и соседей не допускается. Согласие или отказ могут быть получены только после собрания жильцов дома.

Важно: Жители частных домовладений могут приступать к установке сразу после приобретения устройства.

Разрешение на строительство является обязательным, если

монтажные работы проводятся в передней части многоэтажного здания;
Пользователь живет в доме, представляющем историческую и культурную ценность;
сплит-система расположена над пешеходными дорожками;
в оконном проеме, где расположено устройство, нет специальных преград.

Выбор места установки внутреннего блока

Установка внутреннего блока кондиционера осуществляется своими руками, чтобы потоки холодного воздуха не вызывали дискомфорта. Его можно разместить над подголовником дивана, сбоку и за рабочим местом. Строительные нормы и правила определяют порядок размещения внутренних блоков:

не менее 15 см от конструкции до потолка;
минимум 30 см от устройства до правой или левой стены;
280 см от блока до пола, но в случае квартир на первом этаже наружный блок должен быть установлен на том же уровне или ниже, чем внутренний блок;
на расстоянии не менее 150 см от любых препятствий на пути воздушного потока;

Где следует разместить наружный блок?

Наружный блок размещается возле оконного проема или на открытой лоджии. Если балкон застеклен, блок должен быть размещен на балюстраде с хорошей несущей способностью или на фасаде. Если вы живете на 1-м или 2-м этаже, разместите наружный блок как можно дальше от прохожих. На этажах 3 и выше устройство можно разместить под окном или сбоку.

В частном доме наружный блок следует размещать на несущей стене. На вентилируемых фасадах устройство следует устанавливать на специальный кронштейн или ставить на цоколь.

Определение расстояния между единицами

Максимальное межблочное расстояние составляет 6 метров, при превышении которого потребуется дополнительная закачка хладагента. Если наружный блок и внутренний блок расположены на расстоянии 1 м друг от друга, длина трассы не должна превышать 5 м. Избыточная система формируется в кольцо и помещается позади устройства.

Интересная информация! Производители указывают различные максимальные расстояния между устройствами. Для Daikin он составляет 1,5-2,5 м, для Panasonic – 3 м.

Что необходимо для установки

Последовательная установка хорошей сплит-системы, выполненная своими руками, должна учитывать легкий доступ для обслуживания и эргономические критерии – холодный воздух не должен иметь прямого доступа к зонам отдыха и работы.

Примеры компоновки сплит-систем

Соответствующая схема установки нового кондиционера зависит от типа устройства. Допускается приостановка работы внутреннего блока:

С левой стороны с внешней стороны. Линия горизонтальна, а прибор находится на расстоянии 0,5 м от стены. Если линия огибает соседнюю стену, расстояние может быть уменьшено до 0,1 м. Розетка и провода скрыты под крышкой устройства;
на левой стороне внешней стены без прокладки кабеля по фасаду. Кабель прокладывается в углу комнаты и прячется в воздуховоде. Она скрыта под занавесом;
Справа от внешней стены. Типовое решение с прокладкой кабеля в стенной коробке или нише.

Наружный блок может быть расположен

На лоджии или балконе. Устройство крепится спереди или сбоку для удобства обслуживания;
на застекленном балконе. Створка окна должна находиться над блоком кондиционера. Для предотвращения попадания снега, влаги или мусора на устройство установлены козырек и пластик
под окном. Этот вариант подходит для номеров без балкона;
у окна. Блок устанавливается на высоте нижней части окна.

Варианты установки кондиционера

Оборудование .

В случае самостоятельной установки оборудования для кондиционирования воздуха вам понадобятся:

перфоратор для создания отверстий для вывода труб, кабелей, дренажных труб;
Труборез с острым лезвием или пила по металлу;
Напильник и фреза для вырезания царапин;
Трубогиб или специальная пружина для придания формы медным трубам;
сверлильный станок со сверлами разного диаметра для изготовления отверстий под монтажные пластины;
калибратор и расширитель труб;
столяр, которого можно заменить зубилом, кузнец и молоток;
Вакуумный насос для работы системы кондиционирования воздуха;
Отвертки, шестигранные ключи, спиртовой уровень.

Материалы и потребительские товары

Используйте только высококачественные материалы и подбирайте их в соответствии с типом оборудования:

Силовой кабель для подключения блока питания и модулей – 4-жильный силовой кабель 2 мм2×2,5 мм2;
Бесшовные медные трубы диаметром, указанным в инструкции. Длина изделий равна длине маршрута, с запасом примерно 30 см;
Теплоизоляция (поролон) – штук в зависимости от длины трассы;
синтетическая теплоизоляция;
Гофрированный шланг с внутренней пластиковой спиралью для слива воды или пропиленовая труба на длину трассы плюс 80 см;
Г-образные кронштейны (2 шт.) для крепления наружного блока с допустимой нагрузкой, в 5 раз превышающей вес блока;
Крепежные элементы – винты, дюбели и анкеры, выбираются в соответствии с типом кронштейнов внутреннего блока.

Основные правила установки и подключения кондиционера воздуха

При установке и подключении домашнего кондиционера своими руками необходимо соблюдать ряд требований.

Принципы установки наружного блока

Блок организован следующим образом:

Проверка прочности балкона или фасада – в два раза больше оборудования, которое весит от 10-15 до 40 кг.
Проверка кронштейнов на внешней изоляции – они должны быть скрыты в материале стены.
Установите демпфирующую прокладку на вентилируемый фасад или стены из газобетона.
Учитывайте уровень шума оборудования – максимально допустимый уровень составляет от 25 до 30 дБ.
Проверяйте несоосность на каждом этапе установки, чтобы предотвратить утечку хладагента.
Установите в защищенном от ветра месте, с навесом от непогоды.
Соблюдайте расстояние 15-20 см от электросети, если устройство расположено на крыше.
Подсоедините трубу для отвода конденсата к дренажной системе.

Правила установки внутреннего блока

В помещении устанавливается второй блок и подключается подающая труба:

Электрическое подключение с индивидуальной линией – потребляемая мощность кондиционера составляет 2 кВт.
Прокладывайте линию снаружи (скрыто в воздуховоде) или внутри (скрыто в стене).
Соблюдайте расстояние между приборами не более 6 м для обеспечения эффективной работы конструкции.
Держитесь на расстоянии 3 метров от оборудования и занавесок.
Не размещайте кондиционер над радиаторами или мебелью.
Расстояние от устройства до потолка должно составлять 20-25 см.

Установка кондиционера своими руками

Правильный монтаж мощной сплит-системы будет качественно выполнен вашими руками, если соблюдать последовательность работ.

Установка внутреннего блока

Внутренний блок или фен устанавливается сразу. Меры по установке включают:

Выполнение измерений с помощью устройства.
Расположите стальную монтажную раму на стене строго горизонтально, проверяя ее спиртовым уровнем.
Разметка мест, где будут располагаться крепежные элементы.
Сверление отверстий в стене с помощью молотка.
Закрепление пластиковых дюбелей с помощью молотка.
Размещение монтажной панели на стене и ее фиксация с помощью саморезов.
Подключение фена к требуемой монтажной панели и проверка горизонтальности его положения.

Размещение линии связи

Эксперты советуют пользователям, которые не знают, как правильно подключить домашний кондиционер без ошибок своими руками, начать с подготовки основных каналов.

Электрические соединения

Схема подключения кондиционера Схема установки

Отверстия

Лучше выполнять работу в две руки:

В блочном доме определите место установки светильника, чтобы не повредить несущие стены;
Внизу должен присутствовать помощник, который будет докладывать об установке;
Отверстия сверлятся с помощью дрели с молотком;
В домах без теплоизоляции диаметр составляет 50-60 мм; в утепленных зданиях диаметр составляет не менее 80 мм.

После того как отверстия просверлены, необходимо установить кронштейны.

Трубопровод

Для подготовки и укладки вам понадобятся:

Отрежьте медную трубу с припуском 1 м на изгибы.
После резки аккуратно согните изделие без перегибов, соблюдая максимальный радиус 10 см.
Нанесите на трубы гибкую изоляцию, т.е. шланги из пенополиуретана. Не используйте поролон, так как он быстро изнашивается.
Установите на конце трубы специальные фланцы с резьбой.
Расплющите концы труб.
Соедините трубу, холодные и горячие соединения последовательно, проверяя диаметр.
Затяните фланец соединения крепко, но не слишком туго.
Сделайте дренажный канал из куска армированной пластиковой трубы и соедините его с дренажом с помощью фланца или термоусадочной трубки.
Спаяйте паяное соединение с помощью круглого паяльника.

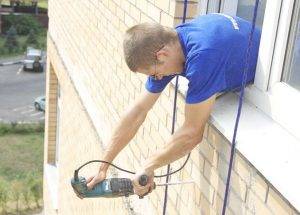

Установка наружного блока

Внешний блок сплит-системы весит более 20 кг из-за компрессора. Работы на высоте должны выполняться 1-2 людьми:

Разметка организуется с помощью уровня.
Отверстия сверлятся дрелью с учетом теплоизоляции дома.
В отверстия вкручиваются анкерные болты.
Кронштейны прикручиваются к болтам с помощью гайки.
Для уменьшения вибраций под ножки наружного модуля подкладывается резина.
Проверьте качество крепежа и подвесьте наружный блок.

Подключение системных блоков

Блоки соединяются друг с другом через каналы в стене, используя те же клеммы, что и основной цвет проводки. Если разница в высоте модулей превышает 5 м, то для улавливания масла делается специальная петля. Меньший градиент не приводит к образованию петли.

Дренаж

Внешние или дренажные каналы должны быть снабжены соединением с канализационной системой. Трубы подключаются следующим образом:

На выход внутреннего блока натягивается рукав (пластиковая трубка с наконечником).
Соединение фиксируется с помощью зажима для шланга.
К выходу наружного блока прикреплен настенный дренажный шланг.
Если используется пластиковая труба, необходимо подобрать переходник.

Дренажные трубы должны прокладываться с уклоном. Максимальное значение составляет 3 мм*1 м, минимальное – 1 мм*1 м.

Система циркуляции фреона

Медные трубы для хладагента сгибаются с помощью трубогиба или пружины без резких изгибов. Подключение начинается с внутреннего блока – гайки закручиваются со стороны порта. Вы услышите шипение азота, когда они будут ослаблены. Когда он остановится, выньте пробки, снимите гайки, наденьте их на трубу и начинайте катить.

Прокат

После удаления заглушек из трубок:

Проверяется гладкость краев.
Щели заглаживаются наждачной бумагой.
Поперечное сечение устанавливается с помощью калибратора, а края выравниваются на 5 см.
Края закруглены для фиксации входа и выхода.
Во время прокатки край трубы направляется вниз и зажимается с выходом 2 мм.
Вальцовочный конус надевается на край трубы и затягивается с усилием.
Прокатка завершена, когда конус не заходит за край.

Эта операция повторяется для всех секций.

Портовое соединение

Сплющенный конец трубки подсоединяется к порту и накручивается гайка. Герметик или дополнительные прокладки не используются. Для создания прочного соединения требуется давление 50-70 кг, чтобы медь расплющилась и соединение стало монолитным. Работа выполняется для всех розеток.

Проверка на наличие утечек

Для герметизации используется раствор. Вам понадобится 0,5 л дистиллированной воды, нагретой до кипения. Растворите 1 столовую ложку жидкого хозяйственного мыла. Снимите выпускной фитинг и установите велосипедный насос на патрубок. Нанесите компаунд кистью и затягивайте нити до тех пор, пока не перестанут образовываться пузырьки и не поднимитесь на 1/8 высоты.

Важно: Остатки мыла лучше всего удалять влажной тканью.

Вакуумирование

Пылесос помогает удалить влагу, пыль и излишки воздуха. Система прокачивается в течение 60 минут с помощью специального насоса. За это время влага и остаточный воздух полностью удаляются.

Наполнение и грунтовка

Система заправляется из баллона с хладагентом. Резервуар подключается через манометр с адаптером. Давление набирается до значения, указанного в документации производителя. Электрические провода подключаются в соответствии с клеммами – нейтраль к нейтрали или нейтраль к нейтрали. Фазные провода подключаются в соответствии с цветами.

Важно: Кондиционеры с хладагентом не заправляются фреоном и наоборот.

Тестирование

Тестирование проводится следующим образом:

Автоматический разъединитель включен.
Кондиционер автоматически переходит в режим тестирования.
В некоторых моделях тест активируется с помощью пульта дистанционного управления.
Если после проверки воздух проходит, положение жалюзи устанавливается.
Тепловой экран изготовлен из тонкого алюминия – это позволяет экономить на 2-3 % больше электроэнергии.
Жгут проводов и дренажная труба обматываются влагостойкой клейкой лентой.

На последнем этапе отверстия в стене тщательно заделываются.

Наиболее распространенные ошибки при установке кондиционера

При непрофессиональной установке пользователи могут допустить ряд ошибок

прокладка труб с изгибами – увеличение нагрузки на компрессор;
установка наружного блока на застекленном балконе – теряется нормальная циркуляция воздуха
размещение кондиционера вблизи сварочного оборудования;
неровное расположение агрегатов – конденсат начинает стекать на пол;
выбор оборудования без автоматического размораживания – наружный блок замерзает в режиме обогрева.

Чтобы ваш кондиционер работал исправно, регулярно очищайте фильтры и дренажные каналы. Если система перегружена, она становится шумной – нарушается баланс вентилятора или изнашиваются подшипники. Эти неисправности должны устраняться только техническим специалистом.

5 лучших советов от экспертов

Автоматическое отключение бойлера и стиральной машины подходит для сплит-систем.
Если водосточные трубы слишком провисают, в них будет скапливаться конденсат.
Если вы раньше не делали развальцовку, потренируйтесь на ненужном участке трубы.
Уплотнение лучше всего выполнять вдвоем.
После подключения трубы заделайте отверстия монтажной пеной или заполните их силиконовым герметиком.

7 ноября 2018, 12:46 30 октября 2019 23:59 О деликтах Ссылка на текущую статью

Установка и подключение кондиционера своими руками

Установка кондиционеров требует опыта в этом виде работ, а также теоретической подготовки. В большинстве случаев сбои в работе этой системы происходят из-за несоблюдения правил установки и подключения.

Установка кондиционера самостоятельно

Перед настройкой кондиционера важно знать последовательность действий:

Выбор места для установки.
Подвесьте внутренний блок, а затем наружный блок.
Выкладывание средств массовой информации.
Настройка правильной работы системы.

Что нужно для самостоятельной установки кондиционера

Чтобы выполнить всю работу самостоятельно, вам понадобится набор инструментов. Для установки вам понадобятся:

Мощная дрель с молотком. Используйте его для сверления сквозных отверстий, позволяющих проложить трубы и кабели, соединяющие наружный блок с внутренним.
Труборез. Это полезно для резки медных труб. Вам также понадобится напильник для удаления заусенцев с труб.
Трубогиб или пружина для придания формы трубам.
Дрель и сверла различных диаметров.
Плоскогубцы для труб и калибратор для труб.
Пневматическая отвертка, которая пригодится при фрезеровании пазов в стене. Его можно заменить молотком или кувалдой, но работа будет гораздо более сложной и трудоемкой.
Отвертки, шестигранники, спиртовой уровень, молоток и другие инструменты, которые могут пригодиться во время работы.
Уровень.

Что нужно для установки кондиционера

Помимо инструментов, вам также понадобятся материалы:

Бесшовные медные трубы, которые необходимы для системы охлаждения и кондиционирования воздуха. Обычно длина трубы равна длине трассы в стене плюс 30-40 см. Диаметр зависит от требований производителя кондиционера.
Электрический кабель – количество обычно указано в инструкции к устройству, но лучше взять запасной.
Сливная труба – потребуется специальная или полипропиленовая водопроводная труба. Его длина должна быть на 80 см больше длины трассы.
Изоляция труб – лучше всего подойдет резиновый рукав.
Пластиковый короб – понадобится для того, чтобы спрятать трассу в стене.
Крепления для наружного блока – обычно покупаются готовые уголки и кронштейны.
Винты, крепежные детали.

Как самостоятельно установить кондиционер в квартире

Для начала необходимо определить место установки и способ ее проведения. В квартирах устанавливаются кондиционеры, внешний и внутренний блоки которых соединены трубой, содержащей провода и фреон.

Важно! Самостоятельную установку кондиционера лучше всего производить весной или летом.

Чтобы правильно установить кондиционер своими руками, сначала прочитайте инструкцию. В нем указываются необходимые материалы, которые понадобятся в процессе работы. Лучше приобрести их заранее.

Там будет указан порядок действий, и почти во всех случаях они идентичны:

Расположение устройства, трассы и всей остальной арматуры отмечено на стене.

Прокладка для системных принадлежностей

Необходимо отметить места прокладки кабеля в стене. Это можно сделать с помощью специального устройства.
Затем закрепите пластину внутреннего блока. Он должен быть горизонтальным (выровнять его поможет спиртовой уровень). Затем закрепите саму пластину и отметьте места для сверления. Затем сверлятся отверстия и вставляются крепежные элементы.
Затем пластина устанавливается на место и тщательно фиксируется.
Внешний блок устанавливается аналогичным образом.

Проверьте, чтобы все было ровно и тщательно закрепите.
С помощью перфоратора просверливается отверстие, через которое будет проложена коммуникация.

После этих действий трасса прокладывается в стене.

Важно! Количество крепежных элементов должно быть равно количеству отверстий в блоке. В противном случае конструкция может не выдержать его веса.

Как установить наружный блок

Все работы начинаются с установки конденсатора, подбора правильных кронштейнов, выдерживающих вес кондиционера. Лучше крепить их к самой стене, а не к изоляции или облицовке помещения.

Крепление системы к фасаду многоэтажного здания

Для защиты системы от неблагоприятных воздействий окружающей среды она накрыта навесом.

Дренажная труба от наружного блока должна быть направлена в дренажную систему.

Как установить внутренний блок

Расстояние между двумя блоками должно быть пропорционально производительности системы. Чем он меньше, тем лучше работает система.

По этой причине внутренний блок должен быть установлен на той же стене, что и наружный блок. Если это невозможно, выберите ближайшее возможное место.

Важно помнить об этом:

Блоки кондиционеров не должны устанавливаться над кроватью.
Расстояние до потолка должно быть не менее 10 см.
Его нельзя размещать над окнами или радиаторами, а также в непроветриваемых помещениях.
Кондиционер нельзя устанавливать рядом с мебелью.

К устройству должен быть обеспечен легкий доступ, что повысит его эффективность и позволит своевременно проводить очистку.

Установка внутреннего блока практически аналогична установке наружного блока. Сначала необходимо выбрать место, затем закрепить кронштейны и установить на них испаритель. Единственное отличие заключается в том, что перед установкой внутреннего блока необходимо просверлить отверстие для фреоновой трубы.

После установки всей системы два блока соединяются, и кондиционер подключается к электросети.

Как подключить устройства

Блоки кондиционера должны быть соединены медными трубами (2 шт.) и кабелями. Их можно уложить на стену и спрятать в специальный короб или в водопропускную трубу. В этом случае необходимо будет сделать паз. Но сначала необходимо просверлить отверстие в стене, что делается после установки арматуры. Затем начинается соединение блоков, для чего потребуется:

Трубы большего и меньшего диаметра, поверх которых устанавливается теплоизоляция.
Затем они проталкиваются через отверстие в стене и сгибаются трубогибом.
С обеих сторон труб установлены специальные заглушки для их защиты.
Кабель также должен быть пропущен через отверстие и подключен в соответствии с инструкциями. Каждый блок имеет клеммные колодки, к которым подключаются провода в соответствии с их цветом.
Затем дренажная труба подсоединяется к указанному выходу внутреннего блока. Другой конец трубы выведен наружу.
Тщательно закрепите сливную трубу, чтобы она не провисала.

Подключение системных блоков

При монтаже пластиковых трубопроводов все соединения должны быть соединены вместе. Это можно сделать с помощью стяжек или металлизированной клейкой ленты.

Как подключить кондиционер к источнику питания

На заключительном этапе установки подключение медных труб и дренажа от кондиционера к электросети производится в соответствии со схемой. С последним намного проще, в нижней части внутреннего блока находится выход и именно туда вы подключаете дренаж.

Затем соедините медные трубы. Работу следует начинать с внутреннего блока. На боковой стороне расположены два порта, один с большим и один с маленьким разъемами. Вы можете начать с одного из них.

Весь процесс происходит следующим образом:

Снимите гайки с соединений медных труб.
Затем заглушки удаляются и проверяется ровность краев.
Накидные гайки надеваются на трубы. Важно не менять направление нитей.
Края труб закругляются и зажимаются в держателе.
Вставьте манометр и затяните винт.
Закончите поворот, когда спуск цилиндра прекратится.
Скошенный край подводится к выходу внутреннего блока и соединяется накидной гайкой.
Наружный блок подключается аналогичным образом.

Подключение кондиционера к электросети своими руками

Электрическая цепь для подключения кондиционера дома может быть только однофазной. Это можно сделать через розетку или с помощью кабеля, который вводится в электрощит.

Использование розетки

Во-первых, необходимо проложить кабель от испарителя к наружному блоку. Для этого:

Для соединения блоков прокладывается кабель.
Кабель подводится к электрощиту. Сюда входит кабель и автоматический выключатель для защиты от перегрузки.
Если устройства имеют среднюю мощность, их можно подключать без этой линии. Это делается непосредственно в сокете.

Важно! Кондиционер может работать на разной мощности, поэтому на соединительном кабеле и рядом с розеткой необходимо установить предохранитель.

Как выбрать электрическую розетку

Он должен отвечать следующим требованиям:

Должно быть обеспечено надежное заземление.
Он должен соответствовать техническим требованиям производителя кондиционера.
Вся проводка должна быть медной.
Розетка должна быть подключена к распределительному щиту через автоматический выключатель.

Розетка для установки кондиционера

Использование отдельного кабеля

Этот способ считается самым надежным и безопасным, особенно если вы установите устройство защиты от перенапряжения.

Требования для этого соединения:

Обязательное наличие устройства защиты от отключения или автоматического выключателя.
Все компоненты должны быть медными.
Диаметр проводников должен соответствовать размерам производителя.
Для всей линии должно быть выполнено отдельное заземление.

Затем прокладываются все кабели и тестируются все компоненты системы.

Высота от кондиционера до потолка

Оптимальной высотой, на которой можно подвесить кондиционер, считается 10 см от потолка. Это обеспечивает правильный поток холодного воздуха вверх. В этом случае будет достаточно места для циркуляции воздуха. Однако для более мощных кондиционеров это расстояние может быть увеличено на 5-10 см.

Расстояние рассчитывается от основания

Как установить портативный кондиционер

Установить портативный кондиционер гораздо проще, чем любой другой. Но и здесь вам понадобятся некоторые рабочие навыки. Вам также понадобится следующий набор инструментов:

Плотный пластик (толщиной 10-12 мм). Это необходимо для создания барьера между холодным воздухом в помещении и теплым воздухом снаружи.
Пластиковая пила.
Малярный скотч или лента для фиксации листа на месте.
Монтажная пена или любой герметик, который обеспечит водо- и воздухонепроницаемое уплотнение.

Возможность установки мобильного блока

Лучше всего размещать мобильный кондиционер возле окна, избегая трещин в шланге для отвода воздуха. Последовательность установки следующая:

Проводятся все необходимые измерения и определяется диаметр воздуховыпускного отверстия.
Прорежьте в нем отверстие. Он должен быть на 3-4 см меньше, чем сама труба. Это поможет обеспечить плотное прилегание.
Плексиглас плотно закрывается. Это можно сделать с помощью клейкой ленты, герметика или пены.
Откройте оконную раму и закрепите в ней вставку из оргстекла. Это можно сделать с помощью той же ленты или герметика.
После этого можно приступать к установке самого моноблока. Для этого необходимо выбрать место для его установки, вставить сливной шланг в вентиляционный канал, а затем вставить его в выходной патрубок моноблока. Другой конец шланга выведен наружу.
Кондиционер можно включать через 2-3 часа.

Установка кондиционера без вакуумного насоса

Если длина трассы составляет менее 5 метров, кондиционер можно установить без вакуумного насоса. Для этого потребуется:

Открутите все колпачки на портах.
Затем возьмите шестигранный ключ, размер которого соответствует размеру нижнего отверстия.
Затем ключ вставляется в порт и поворачивается на 90 градусов. В это время фреон вытекает, что вместе с воздухом и фреоном создает положительное давление.
На порте имеется золотник, который сжимается в течение некоторого времени. В течение этого времени газовая смесь выйдет, а воздух и аргон выйдут наружу.
Затем повторите предыдущие шаги. Если длина линии составляет 4 метра, этого достаточно, если 3 метра, необходимо повторить операцию еще раз.
На выходное отверстие с золотником навинчивается пробка.
Используйте шестигранник, чтобы открыть нижнее и верхнее отверстия, через которые впускается фреон.
Теперь система готова к работе.

Установка системы кондиционирования воздуха на высоких этажах

Блок кондиционера на верхних этажах дома может быть установлен на крыше. Расстояние между устройствами будет составлять около 15-20 метров. Это можно сделать с помощью крана и приставной лестницы.

Если этот вариант не подходит, систему можно установить на балконе или под навесом. В этом случае необходимо принять во внимание следующие моменты:

Стены, на которых устанавливается система, должны быть прочными и выдерживать большой вес.
Монтаж не должен производиться на газобетонных стенах.
Не закрепляйте систему на вентилируемом фасаде, так как это вызовет шум и вибрацию.
Все должно быть установлено ровно и без смещений.
Расстояние между наружным блоком и стеной должно быть не менее 10 см.
Не устанавливайте кондиционер на застекленном балконе, так как это ухудшит его работу.
Обязательно установите навес над наружным блоком, чтобы сохранить целостность системы.

Требования к установке оборудования для кондиционирования воздуха

Для того чтобы кондиционер приносил максимальную пользу, необходимо соблюдать определенные правила:

Выберите модель, соответствующую параметрам помещения (размер, наличие оборудования и т.д.).
Правильная установка.
Соблюдение правил эксплуатации и профилактического обслуживания.

Кондиционер состоит из двух блоков, каждый из которых выполняет определенные функции. Внешняя часть – конденсатор, а внутренняя – испаритель. Они соединены трубами – трубками, в которых функционирует фреон.

Очень важно выбрать правильное место для установки системы. Учитывайте вес устройства, свободный доступ к нему и т.д.

Установите кондиционер ближе к окну

Наружный блок должен быть установлен на прочной стене, выдерживающей вес более 60 кг. Монтаж не должен производиться на газобетон. Наружный блок должен быть защищен от воздействия окружающей среды. Это можно сделать с помощью ограждений и навесов.

При установке внутреннего блока обратите внимание на:

Расстояние между наружным блоком и внутренним блоком должно быть как можно меньше. Это обеспечит более высокую эффективность.
Испарительный блок не должен быть загорожен шторами, мебелью и т.д.
Между мебелью и внутренним блоком должно быть расстояние не менее 3 метров.
Систему нельзя устанавливать над радиаторами.
Обеспечьте легкий доступ.
Расстояние от устройства до потолка должно быть не менее 10 см.

Блок кондиционера должен быть плотно закрыт и надежно закреплен. Если для соединения устройств используется магистральный кабель, необходимо пропылесосить соединения.

Какова максимальная длина кабеля кондиционера?

Как вы уже знаете, чем длиннее линия, тем ниже рабочая мощность всей системы. В техническом паспорте кондиционера указано максимальное расстояние маршрута. Обычно вертикальное расстояние составляет 7 метров, а горизонтальное – 15 метров.

Как спрятать кондиционер в интерьере

Кондиционер обычно устанавливается во время ремонта, поэтому лучше выбрать тот, который будет хорошо сочетаться с интерьером. Если это невозможно сделать, вы можете попробовать:

Покрасить кондиционер в цвет стены.
Поместите его над входной дверью.
Купить встраиваемую сплит-систему, которую можно спрятать в натяжной потолок.
Напольный кондиционер может быть спрятан в декоративных панелях.
Поместите кондиционер на полку или в шкаф, обеспечивающий свободную циркуляцию воздуха.
Вы можете сделать нишу для устройства.

В этом случае каждый сам для себя решит, какой вариант удобнее. Ни в коем случае не перекрывайте проход к вентилятору, так как это может привести к перегреву и быстрому выходу из строя.

Кондиционер можно спрятать под потолком

Кондиционер необходим в жаркое время года. Очень важно установить его правильно, иначе вся система не сможет функционировать и быстро выйдет из строя. Если вы выполняете установку своими руками, необходимо соблюдать все правила и заранее изучить инструкцию по установке от производителя. Это поможет вам выполнить работу быстро и легко.

Установка кондиционера своими руками: Установка в соответствии с инструкциями в квартире

Кондиционер следует выбрать и установить заранее, не дожидаясь летней жары. Таким образом, вы сможете сэкономить значительную сумму денег, особенно если будете выполнять установку самостоятельно. Установка кондиционера своими руками должна производиться строго в соответствии с инструкцией, в месте, подходящем для его бесперебойной работы. Несоблюдение технических условий или некачественный подбор деталей приведет к быстрому выходу из строя сплит-системы.

Установка кондиционера своими руками

Принцип работы кондиционера.

Для того чтобы правильно установить его, необходимо знать конструкцию и принцип работы кондиционера. Он состоит из компрессора и испарителя, соединенных проводами. Компрессор устанавливается на внешней стороне стены, а испаритель – внутри. Более дорогие модели имеют несколько внутренних блоков, которые подключены к одному компрессору.

Хладагент под высоким давлением подается в испаритель через сопло. Он поступает в испарительную камеру, где расширяется, закипает и его пары начинают интенсивно накапливать тепло. Во время этого процесса выделяется водяной конденсат, который оседает на змеевике испарителя. Оттуда влага транспортируется в резервуар и выводится по трубопроводу за пределы здания.

Как работает кондиционер

В любое время компрессор выкачивает пары хладагента из камеры, повышая давление за насосом. В результате хладагент нагревается и превращается из жидкости в высокоплотный туман. В таком состоянии хладагент поступает в конденсатную камеру, оснащенную радиатором, охлаждается вентилятором и снова превращается в жидкость. В таком виде он подается под давлением обратно в сопло испарителя, и рабочий процесс повторяется.

Принцип работы кондиционера

Эффективность и энергопотребление агрегатов напрямую зависят от условий эксплуатации. Если рядом с кондиционером находится нагревательное устройство, компрессор потребляет больше энергии и наносит больший ущерб. Пыль внутри системы также может стать причиной неисправности, поэтому влажная уборка должна проводиться регулярно и очень тщательно. Не ставьте предметы на поверхность устройства и не накрывайте его какими-либо предметами.

Для предотвращения испарения хладагента тщательно герметизируйте все соединения и стыки во время установки. Наружный блок должен быть расположен ниже внутреннего блока и как можно более прохладно. Хорошо, если устройство будет постоянно находиться в тени крыши или карниза стены. Такие условия обеспечат бесперебойную работу кондиционера и комфортный микроклимат в помещении.

Наружный блок кондиционера

Деталь кондиционера	Описание
1. Вентилятор	Облегчает приток воздуха к конденсатору
2. конденсатор	Является теплоотводом, в котором фреон охлаждается и конденсируется. Воздух, продуваемый через конденсатор, нагревается соответствующим образом.
3. компрессор	сжимает фреон и поддерживает его поток через холодильный контур. Компрессор может быть поршневого или спирального типа. Рециркуляционные компрессоры дешевле, но менее надежны, чем спиральные, особенно при низких наружных температурах.
4. плата управления	устанавливается только на устройствах с инвертором. В моделях без инвертора вся электроника обычно располагается во внутреннем блоке, поскольку Большие колебания температуры и влажности снижают надежность электронных компонентов
5 Четырехходовой клапан	устанавливается в реверсивных (нагрев-охлаждение) кондиционерах. В режиме отопления этот клапан изменяет направление потока фреона. При этом внутренний и наружный блоки меняются местами: внутренний блок работает на обогрев, а наружный – на охлаждение.
6 Соединения	Они соединяют медные трубы между наружным и внутренним блоками.
7. фильтр фреоновой системы	Установленный перед входом компрессора, он защищает компрессор от медной стружки и других мелких частиц, которые могут попасть в систему во время установки кондиционера. Конечно, если установка выполнена неправильно и в систему попадает много мусора, фильтр не поможет.
8. быстрая защитная крышка	Здесь описаны соединения и клеммная коробка, используемая для подключения электрических проводов. В некоторых моделях защитная крышка закрывает только клеммную коробку, а соединения остаются снаружи.

Внутренний блок кондиционера

Внутренний блок кондиционера	Описание
Передняя панель	представляет собой пластиковую решетку, через которую воздух поступает в устройство. Его можно легко снять для технического обслуживания (чистка фильтра и т.д.).
2 Фильтр предварительной очистки	представляет собой пластиковую сетку и предназначен для улавливания крупной пыли, шерсти домашних животных и т.д. Для правильной работы кондиционера фильтр следует очищать не реже двух раз в месяц.
3. фильтр тонкой очистки	могут быть разных типов: угольный фильтр (удаляет неприятные запахи) фильтр запахов, электростатический фильтр (задерживает мелкую пыль) и т.д. Наличие или отсутствие фильтра тонкой очистки не влияет на работу кондиционера.
4 Вентилятор	Имеет от 3 до 4 скоростей
5) Испаритель	Охладитель, в котором холодный фреон нагревается и испаряется. Воздух, выдуваемый охладителем, охлаждается соответствующим образом.
6. горизонтальные жалюзи	Жалюзи регулируют воздушный поток в вертикальном направлении. Эти жалюзи моторизованы, и их положение можно регулировать с помощью пульта дистанционного управления. Кроме того, жалюзи могут автоматически наклоняться вперед и назад для равномерного распределения воздушного потока в помещении.
7. индикаторная панель	Индикаторная панель на передней панели кондиционера (светодиоды), которые указывают на работу кондиционера и возможные неисправности.
8. вертикальные жалюзи	используются для регулировки направления воздушного потока в горизонтальной плоскости. В домашних кондиционерах положение этих жалюзи можно регулировать только вручную. Его можно регулировать с помощью пульта дистанционного управления только в некоторых моделях премиум-класса.
Поддон для сбора конденсата	расположен под испарителем и используется для сбора конденсата (воды, образующейся на поверхности холодного испарителя). Вода сливается из поддона наружу через дренажный шланг
панель управления	обычно находится на правой стороне внутреннего блока. На этой плате расположен электронный блок с центральным микропроцессором
Соединения	расположены в нижней задней части внутреннего блока. Медные трубы, соединяющие наружный блок с внутренним блоком, подключаются к этим

Инструменты для установки кондиционера

Если вы собираетесь устанавливать кондиционер самостоятельно, необходимо заранее подготовить все инструменты, которые могут понадобиться

вакуумный насос и велосипедный насос;
тестер для электрических установок;
индикатор;
труборез
манометр;
пробойник;
комплект для открытия труб;
пример.

Кроме того, вам понадобится целая бухта медной трубы с завальцованными на заводе концами. Не допускается наличие царапин, вмятин или подобных повреждений.

Лучшее время для установки кондиционера – во время капитального ремонта, так как вам придется пробивать стену и повреждать отделку.

Установка кондиционера в квартире или частном доме: пошаговая инструкция для самостоятельного монтажа | Фото и Видео

Наверное, у каждого, кто ценит комфорт, есть такой прибор, как кондиционер. В жаркую погоду это самое лучшее средство. У вас нет кондиционера, но вы хотели бы установить его самостоятельно? Тогда эта статья для вас. Если вы не любите выбрасывать деньги на ветер, то такую технику следует покупать не в тот сезон, когда она пользуется спросом.

Комплект кондиционера и монтажное оборудование

Установка наружного блока кондиционера

Установка агрегата собственным трудом – это работа со множеством мелких деталей, упущение которых приводит к износу оборудования. Но если вы решили установить его без помощи профессионалов, советуем вам следовать приведенным ниже инструкциям.

Электрический кондиционер состоит из следующих компонентов:

Наружный блок

Внутренний блок

Металлическая рама. Используется для установки

Гайки, саморезы (для крепления рамы)

Саморезы, самонарезающие винты и дюбели (для крепления рамы).

Дренажные трубы. Для использования при удалении влаги.

Пульт дистанционного управления для управления прибором

Консоль для управления прибором

Руководство по эксплуатации

В случае самостоятельной сборки устройства необходимо выполнить стандартную комплектацию. Они состоят из следующих элементов

Электрические кабели. Чаще всего используются четырехжильные кабели длиной около 30 см.
Монтажные кронштейны для наружной модели
Медные трубки с торцевыми крышками. Длина трубок соответствует длине линии
теплоизоляция. Его длина равна длине линии * 2
Армирующая лента

Медные фитинги для кондиционеров

Если устройство уже соединено, стоит выбрать место его установки. Необходимо учитывать следующие факторы:

требования к оборудованию
максимальная длина и ширина боковых частей
установка наружного блока. Не все здания могут быть оборудованы наружным блоком. Если его некуда прикрепить, его обычно размещают на балконе.

Инструменты и оборудование для работы

Установочное оборудование:

Со сверлом (длина 45 мм)

Вакуумный насос
Дистрибьютор

Комплект трубок, для зажима

Установите Набор трубок:

2 медные трубки; одна диаметром 6,35 мм, другая 9,52 мм
Изоляция
Сливной шланг
Комплект трубок
Крепежный кронштейн

Крепление прибора

Внешняя установка

В Сначала необходимо установить наружный блок. Первое правило – помнить о безопасности при монтаже над первым этажом. При установке необходимо учитывать следующие факторы:

Устройство не должно загораживать обзор соседям.
Конденсат не должен стекать по стене
Закрепите устройство для технического обслуживания

Схема ремонта кондиционера

Также соблюдайте правила крепления наружного блока на балконе:

Убедитесь, что балкон достаточно прочен, чтобы удержать устройство. Средний вес такого продукта составляет 10-15 кг.
Если возможно, разместите его так, чтобы ветер дул со всех сторон, чтобы конденсат не стекал по стене.

Установка устройства на открытом воздухе

Рекомендации При установке устройства на открытом воздухе:

Вы должны установить устройство внутри помещения, чтобы воздух не обдувал вас. В противном случае вы заболеете ангиной и бронхитом.
Расстояние от потолка должно составлять 100 мм. И от боковой стенки 125 мм
Наружный блок должен быть установлен таким образом, чтобы до него можно было добраться для профилактического обслуживания.
Расстояние между внешним блоком и задней стенкой должно составлять 20 мм, а от боковой стенки – 300 мм.

Расстояние от края стены

По возможности не устанавливайте наружный блок сбоку от окна, а лучше всего под окном. Если вы решите вызвать подрядчика в случае неисправности или для проверки устройства, он может отказаться выполнять работу из-за некачественного монтажа.

Установка наружных и внутренних блоков, наклонных и планок

Установка установка в помещении

Установка в помещении

Первый шаг – правильно проложить проводку. Убедитесь, что кабели способны выдержать нагрузку.

Рекомендации Чтобы починить устройство:

Внутренняя часть должна быть расположена так, чтобы рядом с ней не было лишних предметов, иначе они будут мешать охлаждению устройства. Не размещайте кондиционер над камином или другим источником тепла. Ветер от электрического кондиционера не должен дуть прямо на людей, если мы хотим сохранить здоровье.

Как Правильно проложите электропроводку.

Подключение электропроводки кондиционера воздуха

Обычно для внутреннего блока устанавливается другой жгут проводов. Обязательно установите автоматический выключатель для отключения. Затем подключите жгут проводов к распределительному щиту. Наружный и внутренний блоки должны быть соединены с помощью двух медных трубок, но перед этим в стене необходимо проделать отверстие, чтобы трубки можно было подвести к блокам.

Используются трубки разного диаметра, одна больше другой, а их длина равна длине кондиционера + 40 см. Отрежьте необходимый кусок, обрежьте края и пропустите его через стену.
Всегда носите теплоизоляцию, чтобы предотвратить замерзание воды в трубах зимой.
Подсоедините провода к клеммам, их цвета должны совпадать. Подсоедините один конец большой трубы к выходу кондиционера, а другой конец – к канализации или улице.

Запускайте система

Установите манометр, проверьте давление и заглушки

Первое, что необходимо сделать, – запустить сплит-систему. В этом случае необходимо следовать инструкциям:

Подсоедините большую трубу к штуцеру на стороне газа.
Подсоедините средний шланг к насосу, закройте все краны.
Включить примерно на 20 минут. Затем выключите насос и наблюдайте за иглой манометра в течение 20 минут.
Если давление на манометре поднимается до нуля, стоит переделать систему.
Включите кондиционер и проверьте его работу (если давление повышается, открутите шланг и наденьте на края заглушки)

Безопасность

Схема электропроводки должна соответствовать “Правилам устройства электроустановок”, так как кондиционер является мощным прибором. Перед покупкой устройства рассчитайте мощность ваших электроприборов и сравните все ограничения. В противном случае это может привести к несчастным случаям.

Подключение устройства

Подключение кондиционера

Для работы кондиционера необходимо подключить два блока.

Первый, снимите крышку на клеммах устройства и подключите кабели питания и управления.

Во-вторых, Наденьте теплоизоляцию для установки кабеля устройства. После того как кабель будет закреплен, измерьте кабели и обрежьте трубы под ними, оставив припуск 15 см. В-третьих, закрепите дренажную трубу с помощью стяжек.

Вакуумирование

Вакуумирование системы используется для удаления влаги. Подключаем кондиционер к вакуумному насосу примерно на 1 час. Фреон закачивается в систему с завода, мы должны подключить манометр для проверки давления.

Затем активируется автоматический сепаратор, и система автоматически переходит в режим тестирования.

В двух словах, установка и монтаж кондиционера – дело сложное и ответственное, поэтому некоторые владельцы вызывают мастеров от поставщика. Но, к сожалению, не все могут себе это позволить. Поэтому, устанавливая его самостоятельно, не следует забывать о мерах предосторожности.

Видеоматериал:

Установка кондиционера, ошибки, инструменты! (Теория)

Установка кондиционера в квартире или частном доме: пошаговая инструкция по монтажу своими руками | Фото и Видео

Установка кондиционеров! (ПОДРОБНОЕ ОБУЧЕНИЕ ЧЕРЕЗ 5 МИН.)

Как проложить маршрут для кондиционера

Обратная связь с нашими читателями очень важна для нас. Если вы не согласны с оценками, оставьте свою оценку в комментариях с указанием причин. Ваше мнение будет полезно для других пользователей.

Читайте далее:
