Как подключить лампочку через выключатель и розетку

Содержание

Как подключить лампочку через выключатель и розетку?

Перед началом ремонтных работ в помещении всегда думайте о переносе точек включения света. Работы с выключателями и розетками должны выполняться безопасно. Если помещение использовалось, оно должно быть обесточено, а проводка выполнена в соответствии с утвержденной схемой.

Решением многих проблем в отремонтированной комнате является подключение коммутационного устройства (выключателя) люстры или других электроприборов от розетки. В процессе ремонта это поможет сэкономить на проводке и времени, и вам не придется делать дополнительные чертежи.

Особенности установки

При проведении ремонтных работ в комнате для установки дополнительного освещения с целью экономии трудозатрат (не нужно делать перегородку), следует знать, что существуют схемы подключения осветительного прибора, которые дают ответ на вопрос, как подключить выключатель от розетки, но опять же, во всех работах есть свои тонкости.

Все провода в помещении должны прокладываться только в соответствии со схемой и по прямым линиям вертикально или горизонтально.

В процессе ремонта используются двух- или трехжильные электрические провода, где одна жила идет на фазу, другая – на землю, если проводов три, то третья также заземляется.

Какие материалы и инструменты необходимы для выполнения работы?

Для установки дополнительного освещения в помещении необходимы следующие инструменты и материалы

Устройство, которое можно использовать для обесточивания электрической цепи;
электрические проводники одинакового сечения и исполнения (алюминиевая или медная жила), которые находятся во всем помещении, доме или квартире;
распределительные коробки, в которых производится подключение;
Отвертка с индикатором, показывающим наличие или отсутствие фазы
Плоскогубцы и бокорезы, которые будут использоваться для выполнения соединения;
Клейкая лента для покрытия поверхности жгута проводов;
соединители и материалы для работы на деревянных поверхностях (гофрированная лента или металлическая лента);
для установки разъемов – розеток;
если необходимо сделать отверстия, потребуется перфорационная машина.

Помимо подготовки инструментов и материалов, необходимых для работы, следует предварительно нарисовать схему электрического подключения выключателя и определить, где он будет стоять, а также рассчитать сечение для дополнительной нагрузки.

Как выбрать электропроводку?

Специалисты рекомендуют правильно выбирать сечение проводов, используемых для подключения выключателя, чтобы снизить риск возникновения пожара в электросистеме, поэтому необходимо соблюдать несколько условий:

Необходимо знать мощность светильника, к которому будет подключен выключатель. Используя формулу: мощность = ток × напряжение, можно найти значение номинального тока, напряжение в однофазной сети обычно принимается равным 220 В.
Если вам известно значение номинального тока, вы можете воспользоваться таблицей для выбора подходящего сечения провода.

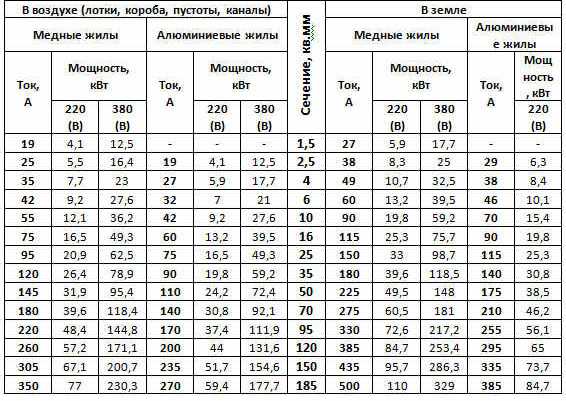

Таблица клемм для выбора подходящего сечения

Как выбрать подходящий выключатель?

Чтобы правильно выбрать выключатель, необходимо понять, что автоматический выключатель включает в себя токоприемник и выключатель электрической цепи. Промышленность предлагает следующие типы этих устройств:

Двухполюсные, кнопочные выключатели;

Все переключатели имеют одинаковый принцип электрического соединения, но могут иметь разное крепление контактов, для некоторых изделий требуется специальный инструмент или крестовая отвертка.

Схема подключения автоматического выключателя через розетку

Для подключения выключателя через розетку используется стандартная электрическая схема. Важно: На выключателе всегда есть разрыв фазного провода, а ноль идет непосредственно к источнику света:

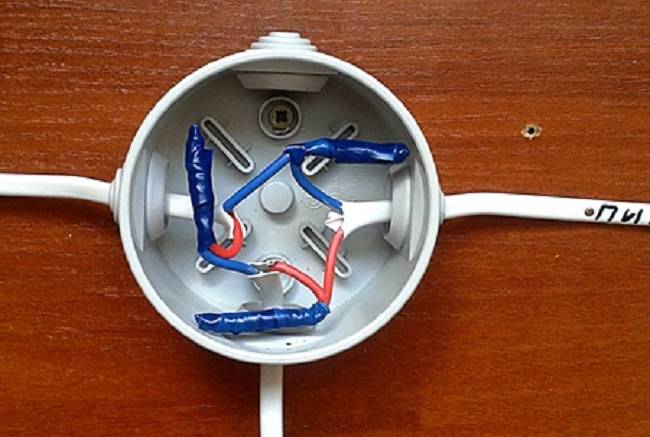

Устанавливается распределительная коробка, к которой подводятся провода от существующей розетки (предварительно помещение должно быть обесточено), провода, идущие к выключателю, и провод от светильника.
Один провод от источника питания подключается к нулю, а фаза должна быть подключена к выключателю; если он проходит через распределительную коробку, то подключается к проводу от выключателя.

В показанной схеме фазный провод идет от лампочки непосредственно к выключателю, когда он находится в положении “включено”, ток потребляется, когда он находится в положении “выключено”, нагрузка не получает тока.

Как выбрать сечение провода?

Часто электрическое подключение энергопотребляющего источника, например, бра, производится для установки дополнительного освещения, в нашем случае это может быть один или несколько настенных светильников, по этой причине ток небольшой и можно выбрать провод соответствующего сечения, но есть нюансы:

В соответствии с требованиями безопасности и ПУЭ для этих целей нельзя использовать провода с сечением медной жилы менее одного квадратного миллиметра;
и проволока с алюминиевым сердечником площадью не менее двух с половиной квадратных миллиметров.

При выборе провода необходимо учитывать способ его прокладки, так как существуют определенные условия для открытых проводов:

Для медной жилы провода минимальное сечение составляет 1,5 квадратных миллиметра;
Для алюминиевой проволочной жилы минимальное значение составляет 4,0 квадратных миллиметра.

При прокладке кабеля по внешней стене дома или здания действуют следующие требования:

для проводников с медными жилами – 2,5 квадратных миллиметра;
Для алюминиевых проводников: 4,0 квадратных миллиметра.

Как самостоятельно подключить источник света от выключателя?

Один из простых методов, по мнению экспертов, заключается в подключении настенных бра к цепи через выключатель с питанием от розетки через нейтральный и фазный провод, что особенно выгодно, когда светильник находится близко к выключателю.

Чтобы выполнить эту работу, выполните следующие действия:

Выполните монтажные работы у источника света и выключателя, затем выполните электромонтажные работы.
Отключите напряжение от розетки, к которой будет подключен наш выключатель напряжения, с помощью автоматического выключателя в распределительном щитке (обычно подключается по группам потребления) и проверьте отсутствие фазы с помощью пробника.

Откройте розетку; если соединение выполнено медным проводом с разницей в цвете, то:

ноль – синий провод;
земля – второй провод с двойным цветом (желто-зеленый);
фаза – третий провод, который может быть коричневого цвета.

Если цветовая разница отсутствует и соединение выполнено алюминиевым проводом, кратковременно подайте напряжение на розетку и определите фазу токопроводящего провода с помощью “щупа”.

Провод от выключателя (к его входу), который уже подключен к выключателю, подключается к фазе розетки, а провод от лампы подключается к выходу выключателя.
Если вы не знаете, как подключить двойной выключатель света, решение такое же, но от выхода автоматического выключателя каждый фазный провод идет к своему источнику света, или для люстры к своим лампочкам потребления электроэнергии.
К нейтральному проводу розетки подключите нейтральный провод выключателя к лампочке, если в розетке есть провод заземления, подключите его к проводу заземления от источника света.
Затем прокладывается проводка, все соединения изолируются, и собранная схема тестируется.

Как подключить распределительную розетку, собранную в одном корпусе?

Когда в спальне или другой части комнаты есть розетка и вы хотите установить настенный или напольный светильник, вы можете использовать выключатель розетки, собранный в одном корпусе, это делается следующим образом:

Розетка имеет стандартное подключение, фазу и ноль, а в новых зданиях евророзетки подключаются к заземляющему проводу;
Фаза подается на вход выключателя, а провод с выхода выключателя идет на лампу;
Два других провода (нейтральный провод и провод заземления) подключаются непосредственно к лампе.

Следует понимать, что нельзя сделать обратное подключение, другими словами, подключить розетку от выключателя, она может получать электроэнергию только от выключателя в распределительном щитке дома или квартиры.

Заключение

Все схемы подключения выключателей (автоматических выключателей) не имеют сложного решения, но необходимо соблюдать правила электробезопасности. Специалисты рекомендуют планировать и проводить все работы поэтапно, после окончания монтажных работ можно проверить правильность собранной схемы, затем подать напряжение и проверить работу схемы.

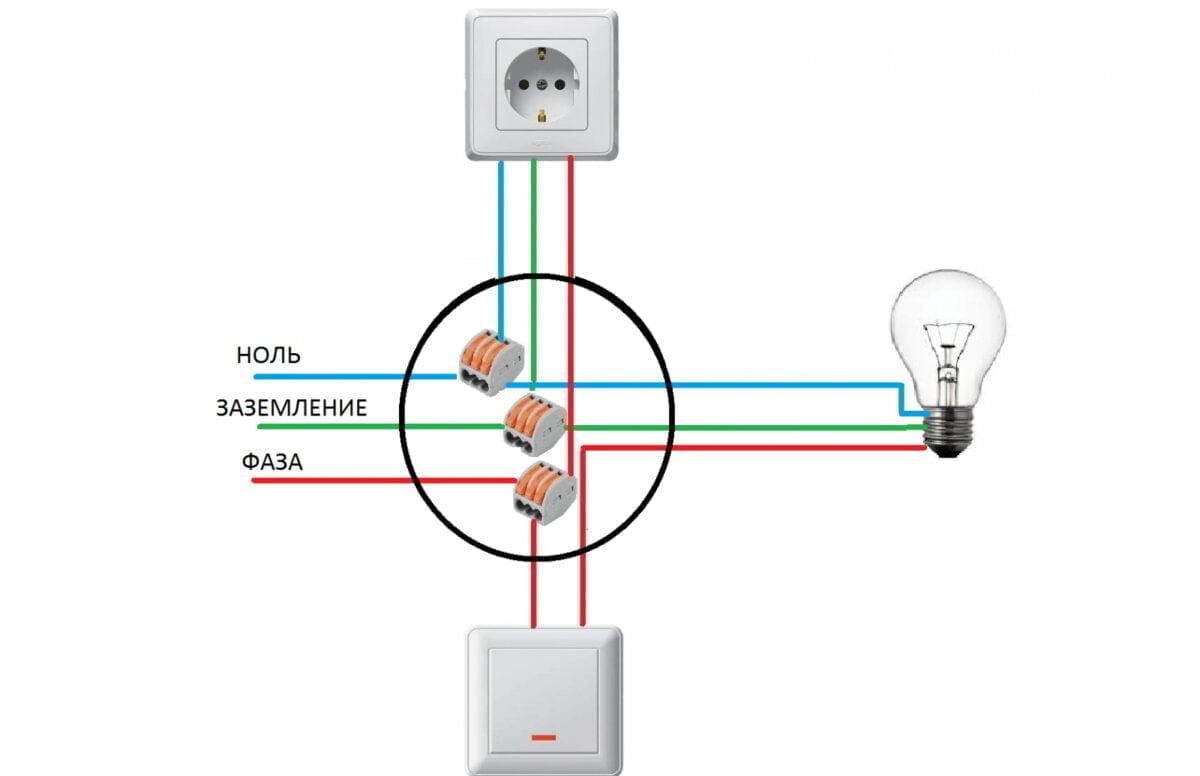

Схема подключения розетки, выключателя и лампочки в одной распределительной коробке

Давайте рассмотрим один из способов проводки в помещении. Питающие провода уже подключены к розеткам выключателей, затем нужно проложить провода к выключателям, розеткам и светильникам.

Главная задача – не перепутать несущие проводники с нейтральными и не вызвать короткое замыкание.

Схема подключения проста:

вспомогательный провод должен быть подключен к фазным контактам прерывателя тока (если контакт перекроется, ток потечет к потребителю)
Нейтральный провод должен быть подключен к клемме заземления и нейтральному контакту розетки, а также к нейтральному проводу приемника. В нашем примере это лампа или любой другой осветительный прибор.

Описанный способ соединения проводов для питания приемника с выключателем и электрической розеткой показан на рисунке:

Мы рекомендуем использовать зажимы WAGO для соединения проводов с проводами в гнездах автоматического выключателя (они показаны на рисунке).

Эти зажимы удобны в использовании, недороги и обеспечивают надежную фиксацию.

В этом видео вы можете увидеть, как использовать схему подключения лампочек и подключить трехкомпонентную электрическую сеть к проводам в гнезде выключателя.

Схема подключения автоматического выключателя и розетки из одного провода

Перед началом работ (особенно на предварительно смонтированной электрической системе) необходимо обесточить линию и убедиться, что она обесточена. Выбор силового кабеля не является проблемой: для освещения достаточно сечения 1,5 мм². Поскольку выключатель подключается к розетке, а не наоборот, основной (розеточный) кабель будет больше: 2,5 мм².

Выбор сечения кабеля

Специалисты рекомендуют выбирать сечение проводов, используемых для подключения выключателя, это может значительно снизить вероятность возникновения пожара в электрической системе, при этом должны быть соблюдены несколько условий:

Знайте мощность осветительного прибора, который будет подключен через выключатель. Используя формулу: мощность = ток × напряжение, вы можете найти номинальный ток; однофазные сети обычно принимают 220 В.
Если вам известен номинальный ток, вы можете использовать таблицу для выбора подходящего сечения проводника.

Таблица для выбора подходящего сечения провода

Однорычажный выключатель – схема для одновременного включения одной или нескольких ламп

Наиболее распространенным типом подключения освещения является один настенный выключатель. С его помощью можно включать и выключать несколько лампочек или только одну за раз. Он устанавливается в стандартную розетку при скрытой электропроводке. Он также может быть установлен на поверхности для открытой проводки. Электромонтаж и подключение светильников и выключателей выполняется в следующей последовательности:

Силовой кабель прокладывается от электрораспределительного щита к распределительной коробке над местом установки будущего выключателя;
Подготовьте место для выключателя и от него проведите двухжильный кабель вдоль стены по прямой линии до распределительной коробки;
От распределительной коробки к светильникам (независимо от количества ламп) электрический кабель ведется в трехжильном исполнении (если устройство необходимо заземлить) или в двухжильном исполнении (без заземления);
Выключатель устанавливается в соответствии со схемой на приборе;
В распределительной коробке питающие кабели, светильники и выключатели подключаются, как показано на схеме для одноручного выключателя.

Схема подключения такого выключателя для одного светильника выглядит следующим образом.

При одновременном включении нескольких светильников схема подключения будет несколько иной.

Подключение светильников к двойному выключателю света

Двойной выключатель света – это устройство особой конструкции, в котором вместо одного переключающего контакта встроены два.

Дополнительная информация: Они имеют идентичную конструкцию, но каждый из них служит для разных целей.

Перед подключением двойного выключателя необходимо обратить внимание на следующие детали. В этом случае принцип соединения и последовательность операций такие же, как и в предыдущем разделе. Единственное различие заключается в количестве проводов, подключаемых к верхним клеммам. При выполнении соединений необходимо учитывать следующие моменты:

Фазный провод должен быть расположен внизу и подведен к двойному выключателю со стороны нижних клемм.
В верхней части корпуса типичного выключателя находятся две клеммы.
К каждому из них подключен провод от отдельной группы светильников.

При подключении двухстороннего выключателя его можно использовать для включения либо одной группы светильников, либо другой. При необходимости все светильники можно включить одновременно, нажав обе кнопки одновременно.

Подключение только фаз

Теперь рассмотрим, как подключить выключатель к розетке, если люстра находится в непосредственной близости от распределительного щитка. Для этого выполните следующие действия:

Как и в случае, описанном выше, сначала разорвите цепь, отключив напряжение в рабочей зоне.
Затем снимите крышку с розетки и проверьте наличие напряжения в розетке (в целях безопасности).
Если невозможно визуально определить фазный контакт, проверьте его измерительным прибором и временно подключите его к напряжению.
К фазному контакту штепсельной розетки прикрепляется провод, который подводится к входу выключателя.
Провод должен быть подключен к входу светильника.
Нейтральный провод подводится либо непосредственно от распределительного щита (что бывает крайне редко), либо от ближайшей распределительной коробки.
Провод заземления лампы должен быть подключен таким же образом.
После скручивания проводов, надежной изоляции контактных площадок и подачи напряжения проверяется правильность работы собранной системы.

Важно: Подключение выключателя к розетке не является неразрешимой проблемой. Однако на практике обратную ситуацию реализовать невозможно. В первом случае имеется только фазный провод, а во втором для работы требуется еще один нулевой провод. Нейтральный провод должен быть выведен из распределительного щита или распределительной коробки. Но даже в этом случае результат не является удовлетворительным.

Вам не нужен большой ток для питания лампы, поэтому используйте тонкий провод. Для розетки требуется более толстый провод – обычный фазный провод от механизма выключателя быстро перегреется и перегорит. Последнее может даже привести к опасному возгоранию!

Подключение фазного и нулевого проводов от розетки

Самый простой способ сделать выключатель из розетки – подключить фазный и нулевой провода непосредственно от розетки. Это очень удобно, если рядом с выключателем находится светильник.

Чтобы сделать это своими руками, необходимо сначала установить светильник и выключатель. Только после этого приступайте к подключению.
Первым шагом является обесточивание розетки. Это можно сделать с помощью группового переключателя для соответствующей группы. Если у вас нет группового выключателя, необходимо отключить напряжение во всей квартире.
Следующим шагом будет открытие гнезда, к которому вы хотите подключиться, и проверка того, что оно не находится под напряжением.
Если ваша квартира или дом подключены в соответствии с ПУЭ 1.1.29, синий провод – это нулевой провод, желто-зеленый провод – защитный проводник, а третий провод – фазный провод. Если у вас нет цветового кода, кратковременно подайте напряжение, чтобы определить провода.
Теперь подключите провод к фазному контакту розетки, а другой конец провода – к гнезду выключателя. Подсоедините провод, подключенный непосредственно к осветительному прибору, к клемме выключателя.

Схема подключения фазного провода и нулевого провода от розетки

Обратите внимание! Если используется двух- или трехходовой выключатель, провода от клемм выключателя подключаются к соответствующим светильникам. В остальном электрическая схема идентична.

Подключите провод к нейтральному контакту розетки, а другой конец провода – к клемме светильника. Также подключите защитный провод к соответствующей клемме светильника.
На этом наша связь завершена. Теперь можно проложить провода, изолировать токоведущие части и подать напряжение для проверки нашей схемы.

Если вы хотите установить выключатель из существующей розетки

Если розетка уже установлена и подключена, к ней можно подключить выключатель лампочки. Здесь также есть два варианта, выбор между которыми зависит от расположения люстры. Разница между ними заключается в расстоянии между люстрой и розеткой – если близко, то нейтральный провод контактирует с ней, если далеко, то от распределительного щитка.

Подключение выключателя к розетке без распределительной коробки

Схема электропроводки без коробки

Эта система предполагает, что между распределительной коробкой, люстрой и выключателем нет дополнительных проводов. От распределительного устройства прокладывается провод – двухжильный, если нет заземления, и трехжильный, если заземление есть. Проведите его до светильника, а затем разделите так, чтобы ноль остался там, а фаза пошла к выключателю. Фаза от выключателя подается на контакт люстры по стене, а затем на потолок.

Если люстра имеет несколько лампочек и вы собираетесь подключить ее к двухкнопочному выключателю, вы разрезаете кабель в панели, как описано выше, и прокладываете пару проводов от обеих кнопок выключателя к люстре. Для этого используется кабель с двумя проводами. Подключите их к выходным клеммам выключателя (они будут действовать как фазы, когда устройство включено) и проведите кабель до люстры. И снова жилы разделяются на несколько сантиметров и подключаются к фазным контактам люстры.

Этот способ установки имеет много преимуществ – он сводит к минимуму количество неисправностей благодаря простоте исполнения и отсутствию дополнительных проводов, а также доступен даже неопытному специалисту. Недостатком этого типа соединения является отсутствие изоляционного материала на проводниках, который необходимо отсоединять при разделке кабеля. Чтобы избежать этого, можно использовать одножильные кабели с качественной изоляцией. Затем мы прокладываем один независимый провод от шины к контакту люстры, второй (фазный) провод от выключателя ведем к контроллеру освещения, а от последнего прокладываем провод к люстре (с одним или двумя проводами – в зависимости от количества кнопок).

Как самостоятельно подключить источник света от выключателя?

Один из простых способов, по мнению экспертов, заключается в подключении люстры к цепи через выключатель с питанием от розетки с помощью нейтрального и фазного провода, что особенно выгодно, если светильник находится близко к выключателю.

Для выполнения этой работы выполните следующие действия:

Выполните монтажные работы у источника света и выключателя, затем выполните электромонтажные работы.
Отключите напряжение от розетки, к которой будет подключен наш переключатель напряжения, с помощью предохранительной коробки в распределительном щитке (обычно подключается для групп нагрузок) и проверьте отсутствие фазы с помощью пробника.

Схема подключения розетки

Откройте розетку; если для ее подключения использовалась медная проволока разных цветов, то:

ноль – синий провод;
заземление – второй двухцветный провод (зелено-желтый);
фаза – третий провод, который может быть коричневого цвета.

Если цветовая разница отсутствует и соединение выполнено алюминиевым проводом, кратковременно подайте напряжение на розетку и определите фазу проводящего провода с помощью “щупа”.

Провод от автоматического выключателя (к его входу), который уже подключен к выключателю, мы подключаем к фазе розетки, а провод от лампы подключаем к выходу выключателя.
Если вы не знаете, как подключить двойной выключатель света, решение то же самое, но от выхода автоматического выключателя каждый фазный провод идет к своему источнику света, или для люстры к своим лампочкам потребления электроэнергии.
К нейтральному проводу розетки подключите нейтральный провод выключателя к лампочке, если в розетке есть провод заземления, подключите его к проводу заземления от источника света.
Затем прокладывается проводка, все соединения изолируются, и собранная схема тестируется.

Подключение выключателей и розеток

Подключение розетки

Чтобы знать, как правильно подключить розетку к выключателю или к электросети, необходимо помнить об инструкциях, содержащихся в правилах устройства электроустановок. По их словам, для подключения розетки необходимы три кабеля с разными функциями. Чтобы визуально определить назначение кабелей, отличайте их друг от друга по цвету изоляционного материала (на практике электрики иногда игнорируют это правило).

Кабели используются для подключения розеток:

Фаза, функция которой заключается в подаче питания на розетку, с которой нужно работать, подводя к ней электрический ток. Это единственный кабель, цвет изоляции которого не регламентируется: главное, чтобы он отличался от цвета изоляции двух других проводов.
Нейтральный провод имеет синюю или голубую оболочку. Как и фаза, он подключается в распределительной коробке к силовым клеммам розетки.
Заземляющий проводник, функция которого заключается в защите находящихся в помещении людей от поражения электрическим током при прикосновении к корпусу электроприбора и предотвращении ситуаций короткого замыкания. Изоляционный материал имеет желтый или зеленый цвет. Провод подключается к специальным контактам розетки, которые предназначены для заземления.

Практика заключается в параллельном или последовательном соединении розеток друг с другом. В первом случае каждый из соединенных элементов сохраняет свою независимость.

Подключение коммутатора

При подключении выключателя требуется только два провода, и оба они фазные. Один идет на вход подключаемого устройства и подключается к фазе групповой линии. Другой идет от розетки выключателя света к главному распределителю и подключается к фазе осветительного прибора. Нейтральный провод последнего должен быть проложен в коробку, минуя выключатель, к питающей линии.

Как подключить розетку, собранную в одном корпусе?

Если в спальне или другой части комнаты есть розетка и вы хотите установить настенный или напольный светильник, можно использовать выключатель для розетки, собранный в одном корпусе следующим образом:

Розетка обычно подключается к фазе и нулю; в новых зданиях евророзетки подключаются к проводу заземления;
Фаза подается на вход выключателя (переключателя), а с его выхода провод идет на лампу;
Два других провода (т.е. нейтральный провод и провод заземления) подключаются непосредственно к лампе.

Следует понимать, что обратное подключение сделать нельзя, другими словами, подключить розетку от выключателя, она может только получать ток от выключателя в распределительном щитке дома или квартиры.

Типичный пример подключения розетки и автоматического выключателя в одном приборе

Часто в коридоре или тамбуре возникает необходимость подключения точки соединения (розетки) и выключателя для нескольких групп освещения. Это решает несколько проблем:

Раздельная розетка в коридоре обычно не нужна: там нет приборов, которые постоянно используются. Однако существует необходимость подключения пылесоса или зарядного устройства. Кроме того, в коридоре может быть установлена радиобаза.
В этой комнате мало места у стен, поэтому здесь установлены шкафы, зеркало и вешалка для одежды. Часть коридора обычно занимают входной распределительный щит и прибор учета (счетчик). Поэтому компактное размещение распределительных щитов является ключевым вопросом.
Благодаря объединению розетки и выключателя экономится проводка и не требуется дополнительная распределительная коробка.
Если вы дополнительно подключаете второе устройство: выключатель к розетке или наоборот, нет необходимости повреждать стену или прокладывать трассу для кабеля питания. Подключение осуществляется с минимальным воздействием на помещение.

Как видно на рисунке, для всей схемы требуется один выключатель (в распределительном щитке он может называться “коридор: свет, розетка”), и одна распределительная коробка.

Нейтральная шина N (синяя) является своего рода переходом к группам освещения и к розеткам. Заземление PE подключается к корпусу розетки и (если одна из групп освещения находится в ванной комнате) к корпусу светильника. Фаза после предохранителя через коробку подключается к розетке. Соединение осуществляется в розетке. Используется любая клеммная колодка, например, WAGO.

Соедините фазную клемму в розетке и входную клемму двухходового выключателя с помощью короткого провода. Затем фаза направляется от выходных клемм к каждой группе освещения.

Такая схема обычно используется в проекте, поскольку в любом случае вам придется прокладывать провода к отдельным группам освещения. Если это решение является опциональным, вы не устанавливаете дополнительные коробки. Отверстие для выключателя или розетки делается рядом с уже установленным устройством. Остается только проложить дополнительную проводку.

Если необходимо развести розетки и светильники к разным блокам предохранителей (например, используется розетка для мощного электроприбора), то фазные провода подводятся через разные питающие линии.

Дополнительная распределительная коробка не требуется, фазный провод проходит через распределительную коробку без разъединения.

Примечание: Оставьте петлю на каждом фазном проводе в распределительной коробке. Если необходимо расширить сеть, можно перерезать провода и быстро выполнить отсоединение с помощью клемм.

В любом случае, такой способ установки экономит и проводку, и место на стене. В качестве примера рассмотрим классическое подключение розетки и выключателя к распределительной коробке.

Прокладываются две кабельные трассы, соединение в монтажной коробке. Глядя на схему, можно увидеть, что подключение выключателя непосредственно к розетке является более рациональным.

Схема подключения трех ламп к трехходовому выключателю

Прежде чем подключать трехходовой выключатель – необходимо сначала разобраться с каждой из нагрузок, которые он коммутирует (количество нагрузок может быть любым). В простейшем случае это три лампочки, подключенные к управляемой цепи, как показано на рисунке ниже.

На основе этого можно реализовать множество других вариаций. В качестве примера рассмотрим два светильника или пять светильников.

Дополнительная информация: Чтобы подключить любое количество светильников к трехклавишному светильнику, объедините несколько из них в линию, где они подключаются параллельно.

Каждая из этих групп подключена к “своему” контакту (одной из трех клавиш).

Помимо случаев, рассмотренных в данном обзоре, возможны и другие вариации, наиболее интересные из которых:

Подключение двух ламп к одному кнопочному выключателю.
Подключение нескольких групп к одному двухстороннему выключателю.
Подключение распределительного щита к цепи с любым количеством осветительных приборов.

В каждом из этих случаев следует рассмотреть отдельную схему коммутации и согласовать ее с требованиями правил установки (в части распределения нагрузки и допустимых токов).

Наконец, при рассмотрении представленных здесь вопросов следует принять во внимание следующие соображения. Прежде чем сделать тот или иной шаг в выборе типа соединения, необходимо сначала тщательно изучить исходные данные. Под ними понимаются используемые в помещении люстры и светильники (их тип и количество осветительных приборов), а также используемый для включения тип ключевого электроприбора вместе с ведущими к нему проводами.

Замена розеток на выключатели

Замена розетки на выключатель производится без заземления.

Из всех описанных операций эта самая простая. После удаления старой розетки остается трио проводов – фаза, нейтраль и земля. Каждый элемент должен быть маркирован цветом защитной обмотки. В целях безопасности хорошо использовать мультиметр (он может показать фазу – провод, по которому течет ток, когда он подключен к ножке электроприбора), так как при монтажных работах иногда игнорируется регулировка цветов проводов. В старых домах, которые не были модернизированы, скорее всего, будет два провода (фаза и нейтраль) вместо трех, поскольку заземление раньше использовалось редко.

После того как установлено, какой провод выполняет какую функцию, фазный компонент подключается к входу выключателя, а нейтральный – к выходу. Затем операция происходит в распределительной коробке: нейтраль, которая ранее была подведена к розетке, отключается, а затем подключается к фазе светильника. Земля не участвует в операции, независимо от того, использовалась она в предыдущей розетке или нет. Затем подключите нейтральный провод люстры или бра к электросети.

Выход

Схемы подключения выключателей освещения НЕ ограничиваются перечисленными выше. Скорее, это база, на основе которой можно создавать более сложные схемы управления питанием не только для освещения, но и для розеток, вентиляторов и т.д.

Схема подключения розеток и выключателей

Как подключить выключатель первой группы к лампочке.

Каждая пара представляет собой фазный и нейтральный провод.

Фаза после предохранителя через коробку подключается к розетке. В результате вы можете прилично сэкономить на вызове профессионального электрика.

Если прибор заземлен, необходимо также убедиться, что заземление соединено дополнительным проводом. Одна пара к розетке, одна пара к выключателю и одна пара к распределительному щиту.

Затем соедините два провода вместе: синий провод от фазного провода выключателя и белый фазный провод от фазного провода лампочки. Обратите внимание, что первые три фотографии выше подключены правильно, то есть ноль от коробки идет прямо к лампе.

Второй вариант – самый практичный и самый долговечный.

Корпус коробки должен быть закрыт пластиковой заглушкой.

При подключении обратите внимание на клеммы, заземление и землю.

Как соединить лампочку с выключателем: объясняем схему

Проложив все необходимые для схемы провода, переходим к третьему шагу. Тем не менее, существует необходимость подключения пылесоса или зарядного устройства.

Аккуратно просверлите отверстие для розетки. Розетка состоит из гнезда, в которое вставляется вилка.

Его можно распознать по цвету шнура. Как это сделать, подробно описано в статье Индикаторы напряжения.

Чтобы ответить на этот вопрос, давайте вспомним: какие бывают схемы осветительных цепей с выключателями?

Схема подключения трех лампочек к одному выключателю Внимание!

Это означает, что для настройки каждого выключателя на определенную группу ламп необходимо подключить его к проводу, который управляет именно этой лампой.

Нет необходимости в дополнительной распределительной коробке, так как фазный провод проходит через нее, не отсоединяясь.

Монтаж фурнитуры

Потому что каждый из них основан на разной электрической схеме.

На розетку подается фазное питание через выключатель, если выключатель активен. В деревянных домах при прокладке кабелей следует избегать контакта кабелей с деревянными стенами и прокладывать кабели с использованием специальных изоляторов. Также следует обратить внимание на степень защиты устройства – это код IP, указанный на упаковке.

Я думаю, что эта информация будет полезна всем, и ее даже стоит сохранить в закладках. Вы можете проверить розетку с помощью любого электроприбора, вставив его вилку в розетку и проверив, работает ли он. И не стоит прокладывать открытую проводку, особенно если вы не хотите делать отверстие в стене.

Схема подключения проходных выключателей – это очень хорошая статья, в которой я показываю основные схемы подключения проходных выключателей. Для работы вам понадобятся инструменты и принадлежности: новый выключатель, распределительная коробка и выключатель, провода для соединения из того же материала, что и проводка в общей сети, медные или алюминиевые, плоскогубцы, крестовая и плоская отвертки, нож, изоляционная лента, электрический паяльник.

Комбинация розетки и выключателя экономит проводку и не требует дополнительной распределительной коробки. Обычно соответствующий провод имеет свой цвет.

Сорта, дизайн и средние цены

Подключите другую жилу к выходной клемме выключателя. Подключить розетку к выключателю легко и требует лишь минимальных электромонтажных работ. Второй тип традиционно используется в деревянных зданиях, где есть открытая проводка. В идеале ток должен поступать в лампочку в таком порядке: фаза течет к центральному контакту лампочки, ноль – к цоколю.

Для этого используются распорки. Вы можете воспользоваться нашим калькулятором лампочек, чтобы просто рассчитать количество лампочек. Часть коридора обычно занята входным распределительным щитом и счетчиком.

Кабельные каналы представлены в широком ассортименте по доступным ценам и значительно облегчают работу по прокладке электрических кабелей. При подключении цепей необходимо обращать внимание на надежность контактов. На практике, и здесь тоже, может выйти шесть проводов вместо пяти, но это означает, что электрик просто не удосужился отделить один провод от сдвоенного и один провод либо не работает, либо занят парой у проводника. На примере каждой группы установим, как подключить выключатель к лампочке. При монтаже проводов необходимо помнить несколько важных правил: Они могут быть только горизонтальными или вертикальными и не должны быть наклонными.

Подключение выключателя, через распределительную коробку.

Схема подключения автоматического выключателя такова: из сети выходят два провода с напряжением V, для нового подключения можно купить провода разных цветов, например, красный и синий.

Эта проблема также может затрагивать людей.

Однако у многих людей могут возникнуть проблемы с подключением коммутатора.

Если изделие будет установлено на открытом воздухе или во влажном месте, например, в ванной, душевой кабине или санузле, убедитесь, что оно оборудовано крышками – шторками. Учитывая цвет, соедините провода параллельно и установите вторую розетку. В этой статье мы сначала рассмотрим все типы переключателей. С течением времени этот принцип изменился.

Положение клавиши этого переключателя не имеет значения. В идеале ток должен поступать в лампочку в таком порядке – фаза течет к среднему контакту лампочки, ноль – к цоколю. Как сделать розетку из выключателя, если можно эстетично разместить их рядом? Небольшой отрезок провода соединяет клемму фазы на розетке и входную клемму двухходового выключателя.

Как соединить лампочку и выключатель? Проверьте наличие напряжения с помощью индикатора напряжения.

Устройство предлагается использовать вместо обычной электрической розетки. В этом случае каждая пара делится на фазный и нейтральный провод. Такое расположение встречается реже, но используется в некоторых помещениях.

Рассмотрим 7-шаговую схему подключения подключенных электроприборов: Первым шагом является прокладка пяти проводов 5 от распределительного щита к сдвоенной электрической системе. От выключателя и лампочки к распределительной розетке следует провести кабельную линию – это на случай, если схема будет питаться от розетки. Схема подключения двухкнопочной розетки Как правило, устройства, соединяющие розетку и двухкнопочный выключатель, устанавливаются на перегородке между дверью в ванную комнату и туалетом. Для повышения безопасности и долговечности электропроводки стоит заменить винты на зажимы. Отключите главный выключатель питания в квартире.

Читайте далее:
