Как подключить насос Малыш к автоматике – схема подключения и правила

Насос “Малыш” относится к наиболее экономичным и удобно используемым устройствам для водоснабжения в частном доме. Он популярен среди владельцев беседок благодаря своей низкой стоимости и простоте в обслуживании. Насос сам по себе является спасителем для владельца частного дома, а дополненный автоматикой он многократно увеличивает его стоимость. В этой статье вы узнаете, как подключить насос “Малыш” к автоматике, схема подключения находится в приложении.

Автоматизация для насосных станций типа Malysz https://a.d-cd.et.

Выбор типа насоса в зависимости от местоположения

Установка автономной системы водоснабжения решает проблему водоснабжения в местах, где нет централизованной системы водоснабжения. Это часто встречается в сельских поселениях, домах отдыха и коттеджах. Однако этот вопрос требует профессионального подхода. Важным шагом является выбор типа насоса. Например, при установке поверхностного насоса может возникнуть ряд проблем:

• После запуска устройства на холостом ходу оно может не запуститься. Чтобы решить эту проблему, просто заполните его самостоятельно. Как это сделать, подробно описано в руководстве по эксплуатации насоса. После подключения насоса к электросети он включится. Если пуск не был произведен, разрыв может вызвать следующие проблемы: открытый клапан (во время работы попал песок или клапан не был полностью закрыт); неплотное соединение труб (где-то подсасывается воздух).
• Поверхностные устройства не подходят для зимней эксплуатации, так как при значительном понижении температуры устройства, работающие с водой, замерзают и ломаются. Это особенно актуально для сезонного жилья.

Почему насос нельзя устанавливать на открытом воздухе

• Высокий уровень шума. Если вы не оборудуете отдельное помещение для насоса, он будет действовать вам на нервы.

Решением этой проблемы является приобретение погружного насоса.

В чем разница между погружным и выгребным насосом?

Если обратить внимание на название погружного насоса, то становится ясно, что устройство работает на глубине под водой. Насосная станция не обеспечивает прямого контакта с жидкой средой, поэтому требует строительства отдельного помещения, что является большим недостатком при выборе устройства для крыш.

Погружное устройство, находясь в постоянном контакте с водой, не подвержено перегреву. Кроме того, перекачиваемая жидкость используется, в частности, в качестве смазки, поэтому такие насосы имеют более длительный срок службы и не требуют постоянного обслуживания.

Насосная станция характеризуется высоким уровнем шума, что является препятствием для приятного проживания. Поэтому при выборе насосной станции следует позаботиться о том, чтобы с самого начала построить отдельное помещение.

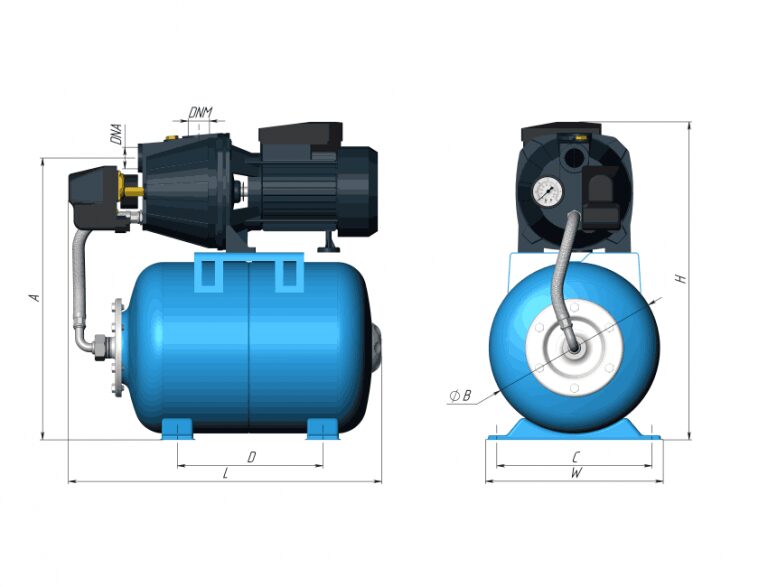

Полная насосная станция https://aqualider.by

/>

Погружной агрегат способен поднимать воду с большой глубины, погружаясь непосредственно в перекачиваемую жидкость. С другой стороны, глубина насосной станции ограничена восемью метрами. Попытки перекачать воду с большей глубины приведут к снижению рабочего давления и, следовательно, к значительному падению напора на кране. Конечно, этой проблемы можно избежать, установив автоматику, помогающую поддерживать оптимальное давление в системе, но это влечет за собой дополнительные расходы.

Важно! Насосная станция прекрасно справляется с работой в каналах, глубина которых не превышает 8 метров. В противном случае лучше приобрести погружное оборудование.

Не менее важным недостатком насосных станций является необходимость изоляции для предотвращения проникновения мороза.

Как правильно подключить реле давления к насосу Malysh?

Перед подключением реле давления к насосу “Малыш” определитесь с моделью реле давления, выберите место установки и способ подключения.

Особенности и назначение реле давления

Реле давления воды для насоса предназначено для обеспечения правильной работы всей системы водоснабжения. Как правило, на насосных станциях практически отсутствуют автоматические средства управления. Некоторый уровень контроля обеспечивается самим реле.

Реле управления насосом представляет собой небольшое устройство в пластиковой коробке с пружинами внутри. Пружины необходимы для регулировки двух крайних положений системы. Одна позиция отвечает за включение системы, а другая – за ее выключение.

Само реле работает с гидроаккумулятором. Он состоит из металлического резервуара, в котором находится вода. Внутри резервуара находится резиновый или специальный мембранный пузырь. В этот пузырь закачивается воздух. Воздух расширяет стенки мембраны и создает соответствующее давление в баке.

По мере уменьшения количества воды в аккумуляторе, колба оказывает меньшее сопротивление, и давление падает. При определенном значении давления выключатель насоса выгребной ямы выполняет свою работу. Насос включится и начнет перекачивать воду, пока давление в аккумуляторе не выровняется до максимальной отметки.

Поэтому реле давления для водяного насоса является практически незаменимым устройством, которое полностью контролирует работу насоса и следит за тем, чтобы все работало бесперебойно и независимо. Все, что вам нужно сделать, это подключить и настроить реле. Эти устройства подключаются к водопроводу и электросети.

Существует также специальный автомат для насосов, реле давления в этом случае представляет собой электронное устройство с регулятором или экраном. Отличительной чертой электроники является большая гибкость и простота настройки. И у него есть много других функций.

Стоит отметить, что реле давления или их эквиваленты используются не только в бытовых насосных станциях. Он также используется для регулирования систем отопления и даже подачи топлива в автомобиле.

Реле насоса отопления работает не на основе давления, а путем измерения температуры входящей и выходящей жидкости. Что, впрочем, вполне естественно. Ведь в отоплении важно не столько давление, сколько мощность радиаторов или отопительных контуров.

Термостат отопительного насоса имеет термометры для измерения температуры жидкости. Достаточно установить верхний и нижний пороги температуры, и реле само контролирует работу системы.

Мало кто знает, где находится реле топливного насоса, или даже как оно выглядит. И все же именно реле топливного насоса помогает защитить систему от возможных сбоев. Реле топливного насоса обычно находится под перчаточным ящиком.

Он предназначен для реагирования на уровень давления в топливном насосе. Если уровень слишком высок, реле переключается и полностью останавливается.

Функция реле давления

Насосные станции обычно не оборудованы автоматической системой мониторинга и управления их работой. В то же время включение и выключение насосного оборудования в автономном режиме крайне важно, поскольку выполнение этого вручную потребует постоянного контроля за работой системы и помешает жильцам дома выполнять свои обязанности, работать и отдыхать.

Достаточный уровень контроля обеспечивается реле давления. Это устройство с пластиковым корпусом. Внутри корпуса находятся две пружины, каждая из которых “отвечает” за установку значения конечного положения (параметры для включения и выключения насоса).

Схема реле давления воды для насоса

Реле функционально связано с аккумулятором давления, где вода и сжатый воздух контактируют друг с другом через гибкую мембрану. В рабочем положении вода в аккумуляторе давит на воздух через распределительную мембрану, создавая определенное давление. По мере расходования воды ее объем уменьшается, а давление падает. При достижении определенного значения (установленного на реле) включается насос, и вода закачивается в бак до тех пор, пока не будет достигнуто значение, установленное на второй пружине.

Реле давления воды для насоса подключается к водопроводу, насосу и электросети.

Выбор места установки

Подключение реле давления к насосу должно быть выполнено таким образом, чтобы избежать влияния турбулентности и резких изменений давления, как при включении насоса, так и во время работы. Лучшее место для этого – в непосредственной близости от аккумулятора давления.

Перед установкой реле давления обратите внимание на рекомендуемые производителем условия эксплуатации, в частности, на допустимые значения температуры и влажности. Некоторые модели можно эксплуатировать только в отапливаемых помещениях.

В классической схеме подключения реле давления к насосу выгребной ямы автономной системы водоснабжения перед реле устанавливаются следующие устройства:

• насосный агрегат,
• обратный клапан,
• трубопровод,
• запорный клапан,
• слив в канализационную систему,
• предварительный фильтр (фильтр грубой очистки).

Во многих современных моделях поверхностных насосов монтаж реле давления к насосу может быть значительно упрощен: блочный монтаж осуществляется при установке реле вместе с насосом. Передаточный узел имеет специальное соединение, поэтому пользователю не придется самостоятельно искать наиболее подходящее место для установки. Обратный клапан и фильтры для воды часто встроены в эти модели.

Подключение реле давления к погружному насосу может быть также реализовано путем размещения аккумулятора давления в кессоне или даже в самой скважине, поскольку часто требуется влагостойкое исполнение блока управления, а условия эксплуатации реле давления могут позволить разместить его в таких местах.

Схема подключения реле давления и поверхностной насосной станции несколько отличается от схемы с глубинным агрегатом порядком расположения некоторых компонентов

Выбор способа и места установки зависит от конструкции прибора и обычно рекомендуется производителем в сопроводительных документах.

Подключение реле давления

Существуют две часто используемые схемы подключения автоматики насоса и реле давления. Рекомендуемый производителем способ всегда указан в сопроводительной документации, но полезно ознакомиться с возможными схемами.

Внимание: сначала подключите реле давления к водопроводу, а затем к источнику питания.

На трубе

Реле устанавливается на трубопроводе (выбор места производится в соответствии с вышеуказанными правилами и рекомендациями). Установка производится с помощью тройника, соединенного с переходным фитингом (его можно заменить распределительным шлангом).

Через сосок

Аккумулятор оснащен ниппелем с пятью выходами, к которым он может быть подключен:

• трубопровод от источника водозабора,
• реле,
• манометр,
• трубу подачи воды в дом,
• сама батарея.

Реле, в свою очередь, подключается к погружному или внешнему насосу и к сети 220 В.

Схема подключения реле давления воды для погружного насоса

Следующие рекомендации относятся к обоим вариантам:

• Резьбовые соединения необходимо уплотнить пеньковой фольгой и герметиком или лентой ФУМ,
• Для выполнения соединения необходимо повернуть устройство на фитинге, но альтернативой является соединение американского типа.
• Электрическое подключение осуществляется с помощью кабеля, сечение которого выбирается в зависимости от мощности насосного агрегата (обычно используются агрегаты мощностью до 2 кВт, для которых достаточно кабеля сечением 2,5 мм²).
• Для удобства монтажа соединительные клеммы обычно маркируются, но если их нет, это не является серьезной проблемой – назначение каждой клеммы легко определить на схеме.
• Наличие клеммы заземления означает, что устройство должно быть заземлено.

Схема подключения погружного насоса с реле давления или аналогичного подключения внешнего насосного агрегата, входящего в состав устройства, определяет все нюансы.

Принципы отбора

• Для автономных систем водоснабжения следует выбирать реле для бытовых целей. Такие системы характеризуются основными параметрами: максимальное значение давления – не более 5 атмосфер, значения рабочего давления обычно находятся в диапазоне от 1,4 до 2,8 атм.
• При регулировке реле следует помнить, что величина разницы между предельными значениями (настройками пружины) напрямую влияет на объем воды, который насос будет закачивать в напорную емкость при этих настройках. Большой объем означает менее частый запуск насосного агрегата, однако в этом отношении не следует превышать технические возможности установки.
• Не переплачивайте, покупая реле неизвестного происхождения. Такая техника не только не будет работать должным образом, но и может нанести больший ущерб другим устройствам в системе.
• Сочетание автоматики насоса и реле давления, а также качественный манометр, установленный рядом с реле, позволит контролировать параметры системы и поможет обнаружить нарушения на ранней стадии, когда еще нет внешних симптомов.

Регулировка реле давления

Для настройки реле давления необходимо определить рабочее давление в системе. Для этого после сборки схемы включите устройство и дождитесь его автоматического выключения при срабатывании реле. Затем снимите крышу и выполните регулировку в следующем порядке:

1. Ослабьте гайку, стягивающую меньшую пружину.
2. Установите требуемое значение минимального давления (значение врезки насоса). Вращение большой пружинной гайки по часовой стрелке увеличивает настройку давления, против часовой стрелки – уменьшает.
3. После открытия клапана слейте воду из системы и проверьте порог на манометре. Если результат неудовлетворительный, отрегулируйте настройку.
4. Аналогично, значение выключения насоса можно отрегулировать, вращая гайку на второй (меньшей) пружине.

Обзор популярных моделей

Реле давления бывают двух типов: механические и электронные, причем последние намного дороже и используются редко. На рынке представлен широкий ассортимент оборудования от отечественных и зарубежных производителей, что позволяет легко выбрать необходимую модель.

РДМ-5 Гилекс (15 горячей воды) – Самая популярная высококачественная модель от отечественного производителя.

РДМ-5

• диапазон: 1,0 – 4,6 атм;
• мин. падение: 1 атм;
• рабочий ток: максимум 10 А;
• степень защиты: IP 44;
• Заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) – Бюджетная модель, произведенная в Испании.

Genebre 3781 1/4″

• материал корпуса: пластик;
• давление: 10 атм;
• соединение: резьбовое 1,4″;
• вес: 0,4 кг.

Italtecnica PM/5-3W (13 горячей воды) – Недорогой прибор от итальянского производителя со встроенным манометром.

Italtecnica PM/5-3W

• макс. ток: 12A;
• рабочее давление: макс. 5 атм;
• нижний: диапазон регулирования 1 – 2,5 атм;
• верхний: диапазон регулирования 1,8 – 4,5 бар.

Реле давления является важным компонентом в системе водозабора для автоматического индивидуального водоснабжения в доме. Он расположен рядом с аккумулятором давления и активируется регулировочными винтами в корпусе.

Пример насосной станции с насосом “Малыш”.

Автоматическая насосная станция требует (минимальная конфигурация):

– Насос Малыш 750 р.

– Армированный шланг 3/4″ до 6-8 атм (для соединения насоса в скважине с аккумулятором в доме и затем с точкой потребления)

– Фильтр грубой очистки 50р.

– Гидроаккумулятор, емкость мин.20 л – около 1000 руб.

– 3/4″ обратный клапан (помещается перед аккумулятором) 100р.

– манометр до 6 атм. 160 р.

– Реле давления модель RDM 5 цена около 500 руб.

– Ниппель с 5 ниппелями (пентерник) для соединения всех устройств между собой.

– Хомуты для крепления шлангов, прокладки, лента для уплотнения резьбы.

Система водоснабжения устанавливается следующим образом. Гидрофорный бак с системой автоматизации устанавливается в сарае или доме и соединяется с насосом в колодце с помощью шланга и труб. Из резервуара вода по трубе подается потребителям. Теперь подробнее. Собираем автоматический блок: подключаем два электрических провода со штекерами к реле давления, прикручиваем фильтр, манометр, реле давления к пятой трубе и прикручиваем все это дело к аккумулятору. Подсоедините обратный клапан к фильтру так, чтобы направление потока было в сторону резервуара.

Подсоедините насос “Малыш” с помощью гибкого шланга к обратному клапану. Проведите трубу или шланг от пятой трубы на аккумуляторе к потребителю. Все с сантехникой, теперь электрика. Установите две розетки для системы управления насосом – одну в колодце и подключите ее к плунжерному насосу, другую в сарае или в доме, где есть гидроаккумулятор с автоматикой, и подключите ее к плунжерному реле давления выходного напряжения. Устанавливаем еще одну розетку на гидроаккумуляторе, подключаем ее к 220 В, опускаем насос в скважину и подключаем другую вилку реле давления в сеть. ВОТ ОНО. Водопровод готов! Насос работает и подает воду в резервуар с помощью системы автоматики. Как только давление в резервуаре достигнет заданного значения, реле сработает и отключит насос. Максимальное и минимальное давление в системе регулируется с помощью реле давления.

Такой водопровод на крыше работает без проблем в течение двух сезонов – мы подключаемся к сети, и вода течет. Я оставляю насос в скважине на зиму. Вода из труб системы водоснабжения и гидроаккумулятора спадает в самом конце сезона гораздо позже, чем в первом варианте с самовсасывающим насосом. Гидроаккумулятор имеет внутри резиновый резервуар и не является морозоустойчивым. Еще один совет – для облегчения слива воды из системы я рекомендую установить тройник и шаровой клапан между обратным клапаном и фильтром.

Насосная станция для ребенка с погружным насосом

Насосные станции используются для автономного водоснабжения дачных домов, организации полива огородов, садовых участков, небольших фермерских хозяйств из скважин и колодцев.

Технические характеристики канализационных насосных станций

• Напряжение питания, В – 220 ± 10%
• Частота питания, Гц 50 ± 1
• Давление запуска насоса 1,5 бар
• Давление отключения насоса 3,0 атм
• Емкость конденсатора 5 л или 24 л
• Давление воздуха в резервуаре 1,5 атм
• Диапазон температуры воды, °C – +1. +35
• Присоединительные размеры – 1″ (25 мм)
• Диаметр выходного отверстия насоса БАВЛЕНЕЦ (аналог насоса “Малыш”) для скважин – 18 мм
• Диаметр входного патрубка системы автоматизации – 3/4″ (20 мм)
• Потребляемая мощность насоса “БАВЛЕНЕЦ” (аналог “Малыш”, “Малыш”, “Карапуз”), кВт – 0,225.
• Максимальная глубина погружения выгребного насоса “Ручеек”, м – 3 (от поверхности воды)
• Общее количество механических примесей в воде, г/м 3, max – 100
• Размер примесей, мм, не более – 1.

Размер примесей в воде, макс – 1 мм – 6,5 м

Модель	Р, (кВт)	Q, м 3 /ч	ПОТЕНЦИАЛ
			0.4	0.55	0.67	0.9	1.2
АКВАРОБОТ М	0.225	напор, Н (м)	75	50	40	30	20

Аксессуары

1. Погружной вибрационный насос БАВЛЕНЕЦ (Россия, Электромеханический завод Бавленский, UNIPUMP) для колодцев и скважин с кабелем 10, 15, 25 или 40 м
2. Подвеска для насоса (нейлон)
3. Комплект управления: аккумуляторная батарея емкостью 5 или 24 л, реле давления PM/5-3W, обратный клапан 1″ (25 мм), адаптер шланга для насоса (колодца, скважины)
4. Руководство по эксплуатации
5. Упаковка:

Производитель: ООО “САБЛАЙН СЕРВИС” (Россия).
Гарантия: 12 месяцев.

Категория: Скважинные насосы. Автоматические насосные станции водоснабжения. Погружные насосы для скважин. Приобретение насосов для скважин. Устройство на основе реле давления PM/5-3W. Насосы для отстойников. Насос “Бавленец”, “Малыш”. Автоматизация для ребенка. Скважинный насос. Автоматика для насоса “Ручеек”.

Адаптивная насосная станция
АКВАРИУМНЫЙ РОБОТ JET L

Адаптивная канализационная насосная станция
АКВАРИУМНЫЙ РОБОТ JET S

Адаптивная канализационная насосная станция
АКВАРОБОТ JS

Адаптивная канализационная насосная станция
АКВАРОБОТ JSW

Адаптивная канализационная насосная станция
АКВАРОБОТ КБ

Универсальная канализационная насосная станция
АКВАРИУМНЫЙ РОБОТ JET L-24

Универсальная канализационная насосная станция
АКВАРОБОТ JET S-24

Универсальная канализационная насосная станция
АКВАРИУМНЫЙ РОБОТ JS-24

Универсальная канализационная насосная станция
АКВАРИУМНЫЙ РОБОТ JSW-24

АКВАРИУМНЫЙ РОБОТ ECO VINT
Водонасосная станция

АКВАРИУМНЫЙ РОБОТ ТУРБИ
Блок управления насосом

АКВАРИУМНЫЙ РОБОТ TURBI-M1
Блок управления насосом

АКВАРИУМНЫЙ РОБОТ TURBI-M2
Блок управления насосом

АКВАРИУМНЫЙ РОБОТ TURBI-M3
Блок управления насосом

Комплект автоматики TURBY
с аккумуляторным блоком емкостью 5 л

Комплект автоматики TURBY-M1
с аккумуляторным блоком емкостью 2 л

Комплект автоматики TURBI-M3
с 2 или 24 литровыми батареями

Комплект автоматики TURBYPRESS
с аккумуляторным блоком емкостью 24 л

АКВАРИУМОБОТ С ТУРБОНАДДУВОМ
Блок управления насосом

TURBYPRESS AQUAROBOT B2
Блок управления насосом

Источник статьи: http://aquarobot.ru/catalog/aquarobot-m/

Насос “Малыш” – одно из самых экономичных и удобных устройств для подачи воды в частный дом. Он популярен среди домовладельцев благодаря своей низкой стоимости и простоте обслуживания. Насос сам по себе является спасителем для владельца частного дома, а если он дополнен автоматикой, то его стоимость возрастает многократно. В этой статье вы узнаете, как подключить насос “Малыш” к автоматике, схема подключения прилагается.

Выбор типа насоса в зависимости от местоположения

Установка автономной системы водоснабжения решает проблему водоснабжения в местах, где нет централизованной системы водоснабжения. Это часто бывает в сельских поселениях, домах отдыха и коттеджах. Однако к этому вопросу нужно подходить квалифицированно. Важным этапом является выбор типа насоса. Если вы установите, например, поверхностный насос, вы можете столкнуться с множеством проблем:

• При запуске устройства на холостом ходу оно может не запуститься. Чтобы решить эту проблему, просто заполните его самостоятельно. Как это сделать, подробно описано в руководстве по эксплуатации насоса. Когда насос подключен к источнику питания, он запустится. Если насос не запускается, возможны следующие проблемы: открытый клапан (во время работы в клапан попала песчинка или клапан был закрыт не полностью); неплотное соединение труб (в какой-то момент произошла инфильтрация воздуха).
• Поверхностные устройства не подходят для зимней эксплуатации, так как при значительном понижении температуры устройства, работающие с водой, замерзают и ломаются. Это особенно актуально для сезонного жилья.

Почему насос нельзя устанавливать на открытом воздухе

• Высокий уровень шума. Это может быть очень неприятно, если не устанавливать насос в отдельном помещении.

Решением является приобретение погружного насоса.

В чем разница между погружным и выгребным насосом?

Если обратить внимание на название погружного насоса, то становится ясно, что устройство работает на глубине под водой. Насосная станция не имеет прямого контакта с жидкой средой и поэтому требует строительства отдельного помещения, что является большим недостатком при выборе агрегата для поселка.

Погружной блок, находясь в постоянном контакте с водой, не подвержен перегреву. Кроме того, перекачиваемая жидкость используется, в частности, в качестве смазки, поэтому такие насосы имеют более длительный срок службы и не требуют постоянного обслуживания.

Кроме того, насосная станция шумит, что является неудобством с точки зрения комфорта. Поэтому при выборе насосной станции следует позаботиться о том, чтобы с самого начала построить отдельное помещение.

/>

Погружной привод способен поднимать воду с большой глубины, погружаясь непосредственно в перекачиваемую жидкость. В отличие от этого, глубина насосной станции ограничена восемью метрами. Попытки поднять воду с большей глубины приводят к снижению рабочего давления, что означает, что напор на кране значительно уменьшается. Конечно, этой проблемы можно избежать, установив автоматику, помогающую поддерживать оптимальное давление в системе, но это влечет за собой дополнительные расходы.

Важно! Насосная станция прекрасно справляется с работой в каналах, глубина которых не превышает 8 метров. В противном случае лучше приобрести погружное оборудование.

Не менее важным недостатком насосных станций является необходимость изоляции во избежание замерзания.

Что лучше – насос “Ruczaj” или “Malysz”

Прежде чем покупать то или иное устройство, для начала неплохо было бы разобраться, какое устройство лучше. Из множества разновидностей погружных насосов наиболее популярными являются “Ручеек” и “Малыш”.

Принципиальных различий между этими устройствами практически нет, и оба работают превосходно.

Обратите внимание, что “Ручеек” установлен в классическом стиле и имеет всасывающее отверстие в верхнем положении. Преимущество такого положения заключается в том, что в этом положении двигатель автоматически охлаждается и не собирает мелкие песчинки со дна. Малыш, с другой стороны, склонен собирать мелкую грязь и требует дополнительного оборудования для контроля перегрева двигателя.

Однако при общем сравнении цена/производительность насос Malysh более эффективен.

Основное назначение вибрационного насоса

Небольшой размер (до 25 см) и вес (до 3,5 кг) делают его пригодным для выполнения различных задач:

• Бесперебойный забор воды из глубоких колодцев и скважин диаметром 8-11 см, а также подача из водоемов, температура которых не превышает +35 °C.
• Он перекачивает жидкие среды из источников воды на расстоянии до 100 м и более от жилища.
• Он подает воду из накопительного бака в систему бытового водоснабжения.

• Он также наполняет резервуар для полива садовых растений на открытом воздухе и в помещении, а также для бытовых нужд.
• Он отводит воду, скопившуюся в подвале или цокольном этаже после весеннего паводка или в результате чрезвычайной ситуации дома.
• Летом она помогает наполнять плавательные бассейны и искусственные водоемы. При подготовке к зиме он служит в качестве насосного устройства.
• Она опустошает только что пробуренную скважину.

Насос гарантирует продуктивную работу, если примеси в перекачиваемой воде не превышают 0,01 % от общего объема. Транспортировка воды из сильно загрязненных районов или водоемов требует установки фильтров.

Насос “Малыш”: особенности и технические характеристики

Классическая модификация насоса “Малыш” рассчитана на меньший забор воды, поэтому не рекомендуется для эксплуатации в грязных местах. Попадание мелких частиц приведет к остановке или полному отказу устройства. Решением может быть установка дополнительных фильтрующих элементов.

Обзор насоса Малыш

Если на корпусе насоса имеется буква “K”, то устройство имеет тепловую защиту. Термостат предотвращает перегрев двигателя и отключает его в случае перегрузки.
Обозначение “M” указывает на то, что устройство имеет пластиковый корпус. При отсутствии такой маркировки корпус изготовлен из алюминия. Эти устройства более устойчивы к износу и имеют более длительный срок службы.
Они имеют небольшую мощность до 250 Вт, достаточную только для подъема воды из небольших колодцев, откачки воды из подвалов и переноса воды на небольшие расстояния.
При выборе устройства следует учитывать, что оптимальное напряжение в сети составляет 200 В. Исходя из этого, максимальные значения должны быть не более чем на 5% выше. Если напряжение в сети перегружено, устройство может выйти из строя. Чтобы избежать этой проблемы, рекомендуется использовать регулятор напряжения.

Насосная станция с насосом “Малыш” имеет низкую производительность. При стандартном значении 24 л/мин его достаточно для обслуживания одной точки – например, крана или поливочного шланга. Для увеличения мощности используется дополнительное оборудование.

Одним из качественных вариантов является Вибрационный насос Малыш М 40 м

Другие варианты исполнения насоса

Существуют и другие типы молокоотсосов для младенцев, которые отличаются способом сцеживания. В классической версии вход для воды расположен снизу, а в моделях “Малыш-М” и “Малыш-3” – сверху. Второй вариант также отличается по своим техническим характеристикам.

Если необходимо установить насос для питьевой воды, рекомендуется приобретать модели с верхним входом. Преимуществом этого типа является то, что вода практически чистая и содержит минимальное количество примесей или не содержит их вовсе.

Установка насосов с верхним всасыванием на илистых участках гарантирует отсутствие поломок, поскольку мелкие частицы не могут быть подняты со дна.

Установка погружного напорного резервуара “Малыш

Подготовка аксессуаров

Перед подключением насоса Malysh к силовому агрегату необходимо иметь в наличии следующие принадлежности

• Насос Малыша.
• Шланг. Для подъема воды необходимо приобрести шланг с армированной оплеткой, который выдерживает давление до 6-8 атмосфер. Он должен быть достаточно длинным, чтобы соединить его с гидроаккумулятором, домом и точкой водоснабжения.
• Чтобы избежать контакта механизма с мелкими примесями в воде, рекомендуется установить фильтр грубой очистки.
• Гидравлический аккумулятор.
• Обратный клапан ¾”, установленный перед аккумулятором, может помочь предотвратить проблемы с перенапряжением.
• Манометр. Определяет рабочее давление до 6 атмосфер.
• Реле давления.
• 5 портов с 5 патрубками.
• Хомуты для шланговых соединений. Прокладки и уплотнения.

Эти материалы и оборудование помогут вам собрать насосную станцию Baby своими руками.

Специфика установки

• При установке в узком колодце следует учитывать, что устройство вибрирует во время работы, поэтому не исключается контакт со стенками колодца, если он слишком узкий. Такая неосторожность приводит к травмам.
• Выходом из этой ситуации является резиновое предохранительное кольцо. Когда двигатель работает, он будет способен поглощать вибрационные удары и смягчать их воздействие.
• При опускании насоса в скважину найдите такое положение, при котором устройство будет подвешено, не касаясь дна и стенок. В верхней части скважины установлен стержень. К нему прикреплен трос из гибкого и прочного материала, который может уменьшить вибрации, исходящие от бегового устройства.
• Для удерживающей веревки рекомендуется выбрать медицинский жгут или резиновый шланг. Подсоединив его к верхней планке, устройство опускается на необходимый уровень. Таким образом, создается хорошее напряжение. Необходимо контролировать длину электрического кабеля. Он должен находиться в свободном положении без натяжения.

• Только что приобретенный агрегат сразу готов к работе и не требует первоначального обслуживания – смазки и водоподготовки. Как только он будет опущен и закреплен на нужном уровне, его можно вводить в эксплуатацию.

Внимание! Класс защиты 1 означает, что для нормальной работы насоса Malysh электрическая цепь должна быть заземлена.

• Идеальное положение для подвесного монтажа – 1 метр над дном. Это относится только к погружному насосу с нижним всасыванием. Верхнее всасывание позволяет погружать насос на гораздо более низкий уровень. Однако в обоих случаях не допускается, чтобы дно касалось корпуса во избежание повреждений.
• При откачке из небольших подвалов или неглубоких водоемов насос следует установить на дно, положив боковую часть корпуса на резиновый коврик.

Что делать в случае затопления подвала

Автоматизация для насосного оборудования

С приобретением и установкой насосной станции практически сразу возникает вопрос об автоматизации системы. Существует два типа автоматизации для насосов:

• Для регулирования подачи воды.
• Автоматизация безопасности.

Для изменения потока воды устанавливаются регуляторы. Например, высокий напор не нужен для мытья посуды или принятия душа, но является очень приятным преимуществом при поливе садовых растений.

В случае предохранительных устройств основное назначение оборудования – предотвращение скачков напряжения в сети или давления в трубопроводе.

Устройства автоматического управления

Такие устройства состоят из нескольких компонентов, основным из которых является электрическое реле управления. Регуляторы могут быть двух типов в зависимости от их комплектации:

• Регулирование потока воды в трубопроводе. Для полноценной работы необходимо установить гидравлический бак. Устройство оснащено чувствительными электродами, которые реагируют на изменение количества воды.

Внимание! Если вы приобретаете насос с таким типом автоматизации, рассчитывайте заплатить за него немалую цену.

• Регулирование уровня давления. Первая установка заключается в настройке параметров, необходимых для работы устройства. Это гарантирует, что после запуска реле немедленно отреагирует и отключит насосное оборудование после незначительного отклонения. Преимуществами являются простота установки и низкая цена. К сожалению, недостатки также присутствуют, и проявляются они в неточности показаний и коротком сроке службы устройства.

Подготовка к установке автоматики

Прежде всего, подготавливается оборудование:

• Гидравлический аккумулятор, имеющий форму бака.
• Манометр для определения уровня давления в системе.
• Адаптер с цанговым зажимом.
• Пластиковая труба.
• Адаптер изготовлен из латуни.

Подключите насос “Малыш” к автоматике:

• Подготовьте аккумулятор давления. Оберните впускное резьбовое соединение войлочной лентой или лентой с силиконовым герметиком. Прикрутите переходную розетку.

• Затем подключите манометр и реле к латунному адаптеру в предложенном порядке.
• Два ранее собранных блока должны быть соединены вместе, чтобы образовать единую конструкцию. Не забудьте об уплотнительных материалах на резьбовых соединениях.
• Перейдите к установке колена пластиковой трубы, которое соединяет реле давления с аккумулятором давления.
• Используйте цангу для фиксации шланга.

Важно: После завершения монтажа насосной станции с Baby проверьте правильность подключения компонентов и надежность крепления кабеля к клеммной колодке.

Выбор места установки реле давления

Чтобы избежать воздействия на датчик турбулентности и резких изменений давления, он должен быть установлен в непосредственной близости от агрегата.

Внимание! Установке должно предшествовать ознакомление с инструкцией по эксплуатации производителя. Следует также обратить внимание на рекомендуемые значения температуры и влажности.

Классическая схема подключения реле давления к погружному насосу “Малыш” включает следующие принадлежности

• Труба.
• Клапан обратного давления.
• Запорный клапан.
• Насос “Малыш”.
• Фильтр грубой очистки.

Все возможные места расположения датчика давления по отношению к погружному всасывающему оборудованию указаны производителем в инструкции, прилагаемой к реле давления.

Как подключить реле давления

Одна из предложенных схем, поможет вам выбрать способ подключения реле давления к насосу “Малыш”:

• К трубопроводу. Установка должна производиться в соответствии с инструкциями производителя. Подготовьте тройник с переходным фитингом в качестве вспомогательного фитинга. В качестве заменителя используется распределительный шланг.
• Через сосок. Аккумулятор оснащен пятищелевым соединением для подключения водозабора и линии подачи технической воды, реле, манометра и самого аккумулятора.

К реле подключается погружной насос и источник питания 220 В.

Правила, которые необходимо соблюдать

• Все резьбовые соединения должны быть уплотнены пенькой или сантехнической лентой.
• Для удобства монтажа рекомендуется устанавливать под “американской трубой”.
• Перед выбором электрического кабеля необходимо знать мощность устройства, и только на основании этих параметров выбирать соответствующий материал. Для работы насоса мощностью 2 кВт требуется кабель с сечением 2,5 мм 2.
• Как правило, производитель оставляет на устройстве маркировку клеммных соединений. Если такой возможности нет, обратитесь к инструкции по эксплуатации.
• Если на устройстве есть клемма заземления, используйте ее.

Настройка реле давления

Основы с первого взгляда

Будь то перекачка воды или бытовое водоснабжение – подключение насоса облегчает работу. Большим преимуществом для садоводов является насос “Малыш”, который обладает всеми необходимыми функциями по минимально возможной цене. Для того чтобы сделать процесс эксплуатации более комфортным, рекомендуется подключить автоматику – в частности, реле давления, что значительно облегчит эксплуатацию устройства и продлит срок его службы.

Все модели вибрационных насосов Малыш в нашем предложении веб-страница

Есть ли у вас опыт использования насосных станций и настройки автоматики для насоса “Малыш”?

Насосная станция в серии с погружным насосом

Насос “Малыш” теперь качает воду в бочку, а из бочки вода самотеком поступает в краны и душевые. Я решил купить насосную станцию и накопительный водонагреватель, чтобы поддерживать нормальное давление в этой неинтересной системе.

Ребенок качает воду из ручья (около 300 метров от дома, высота над уровнем моря не менее 30 метров). Он хорошо качает уже пять лет, но давление на выходе не очень хорошее, так что это вполне объяснимое напряжение.

Вопрос: Как подключить насосную станцию? Можно ли сделать трубопровод “ребенок – шланг – насосная станция”, подключив ребенка таким образом, чтобы он включался вместе с насосной станцией?

Или лучше, чтобы ребенок накачивал воду в бочку, а насосная станция без усилий забирала воду из бочки?

Заранее благодарю вас за ответ.

• Посмотреть профиль
• Личное сообщение

Brys писал(а)
Не лучше ли будет, если ребенок будет накачивать воду в бочку, а насосная станция будет забирать воду из бочки без особых усилий?

Да, но было бы неплохо автоматизировать работу ребенка, он взял и выбил бочонок.
Не знаю, стоит ли мудрить с отключением насосной станции при низком уровне воды? Сделайте еврокуб лежа и пройдите.

• Посмотреть профиль
• Личное сообщение

Разумеется, автоматизируйте работу с детьми. Однако я хотел бы реализовать первый метод, так как там все проще. Но при такой схеме подключения будут ли нормально работать насосы? Может быть, кто-то пробовал этот способ?

• Посмотреть профиль
• Личное сообщение

Brys писал(а)
Но я бы хотел реализовать первый способ, он более простой. Но будут ли насосы нормально работать при такой схеме подключения?

Да! Мощность насосной станции, конечно, должна быть ограничена возможностями Бабы. Но, возможно, вам будет достаточно воды, и вы останетесь довольны.

Однако у бочки есть свои преимущества. Прежде всего, это настоящий водный заповедник!

• Посмотреть профиль
• Личное сообщение

Brys писал(а)
Автоматизируйте работу с детьми, это точно. Но я бы хотел реализовать первый метод, там все проще.

И насколько это проще? Купите поплавковый выключатель от дренажной системы, вмонтируйте его в стенку бочки – вот вам и детская автоматика. В качестве страховки сделайте слив воды в верхней части бочки, чтобы не было перелива (как в ванне).

• Посмотреть профиль
• Личное сообщение

Вся детская автоматизация сводится к покупке поплавкового выключателя за 500 рублей. И нигде ничего не нужно разрезать. Это не вопрос.

• Посмотреть профиль
• Личное сообщение

Что это такое? Как подключить ребенка непосредственно к станции?

• Посмотреть профиль
• Личное сообщение

SERVER77 Как его подключить, мне понятно. Но будет ли эта система работать эффективно? Кажется, что ствол является здесь лишним звеном? Поэтому я думаю о том, чтобы удалить его. Но я, вероятно, оставлю его на всякий случай.

И еще, меня смущает объем гидроаккумулятора в 24 литра, ибо это немного)). Если в доме проживают два человека, то в большем объеме и нет необходимости. А вот установка гидроаккумулятора на 100 литров на понижайку, наверное, не подойдет?

• Посмотреть профиль
• Личное сообщение

Brys писал(а)
Но будет ли эта система работать эффективно?

Да, это сработает.
Хотя я никогда этого не делал, я вижу это так:
Труба от ребенка до станции не менее 3/4″, предпочтительно 1″. Труба должна быть всасывающей, т.е. не должен быть сморщен от разрежения, которое будет производить насос станции, мягкий шланг не пойдет. Установите обратный клапан непосредственно после выхода Баба. Подключите питание к Baba от двигателя насоса станции.
Возможно, вам потребуется установить на выходе станции регулирующий клапан, с помощью которого вы сможете ограничить мощность станции.

Brys писал(а)
Но я думаю, что не будет никаких минусов от установки 100-литрового гидроаккумулятора?

Будут только плюсы.

1. Двигатель насоса будет работать в более комфортном для него режиме.
2. Малошумная система – действительно снижает уровень шума.

Вам следует приобрести самовсасывающий насос с эжектором.
Реле давления
Реле давления.
Реле для сухого хода.
Манометр ограничен 6 кгс/см

Но я бы сохранил ствол. Может быть, не в системе водоснабжения, но включение крана позволило бы подключить эту бочку к системе.

• Просмотр профиля
• Личное сообщение

Брайс написал
Также меня смущает объем гидроаккумулятора в 24 литра, кажется маловато )) Если в доме живут два человека, вряд ли вам нужен больший объем. Но установка гидроаккумулятора на 100 литров в минус, наверное, не будет?

Это зависит от того, что считать недостатком. Если вы не используете много воды, вы можете обнаружить, что в 100-литровом баке вода затхлая. Время от времени нам приходится менять протекающие мембраны в ГА, так что ничего, кроме того, что происходит, с дикой природой и с червями, не происходит. На мой взгляд, 24 литра ГА достаточно для 2 человек на глаз. Но ствол все же лучше сохранить, по крайней мере, его можно мыть время от времени, а ГА постоянно разбирать слишком громоздко.
Что касается объединения тоддлера и станции в одну линию, я не думаю, что это лучший вариант, хотя я не видел, чтобы так делали, но я подозреваю, что разные мощности насосов создадут ненужные проблемы и дополнительное время, потраченное на настройку и завершение работы насосов “по причине”, но также включение 2 насосов одновременно создаст слишком большую нагрузку на сеть от высоких пусковых токов и в лучшем случае перегорит (автоматическая) вилка, а в худшем сгорит проводка. Или вам придется прокладывать отдельный кабель (например, к стиральной машине).

• Посмотреть профиль
• Личное сообщение

Большое спасибо всем за ваши ответы. Но все еще остается несколько вопросов.

А нельзя ли купить полноценную насосную станцию, купить гидроаккумулятор и блок автоматики (реле давления, манометр и т.д. в одном блоке), а второго малыша использовать как насос?

Какой из них будет лучше с точки зрения уровня шума? Ребенок в бочке или автоматическая насосная станция с внешним насосом? Поскольку бочка уже установлена на чердаке, я планирую установить там же насосную станцию и водонагреватель.

• Посмотреть профиль
• Личное сообщение

Brys писал(а)
И использовать второго ребенка в качестве насоса?

Вам повезло с малышом, что он был у вас так долго. У меня в сарае 4 малыша от разных производителей и разных модификаций, все они проработали очень мало и начали ныть. Чет не может починить их так, чтобы они работали надежно, они все требуют внимания. Мои свекровь и свекор живут в деревне и не могут с ними справиться, им приходится носить воду на плечах.
Поэтому я бы не советовал этого делать.

Brys писал(а)
Что лучше с точки зрения уровня шума? Ребенок в бочке или автоматическая насосная станция с внешним насосом?

Очевидно, что станция Особенно если вы отделите насосную станцию от ГА, чтобы батарея не работала как барабан.

Брайс написал
Поскольку бочка уже установлена на чердаке, я планирую установить там же насосную станцию и водонагреватель.

У меня также есть резервуар на чердаке. Система водоснабжения может работать как с давлением в системе, так и без него. Когда система не находится под давлением, водонагреватель работает, стиральная машина работает, душ работает и сам туалет работает. Пожилым людям не нравится давление в системе. Я также ненавижу душ с низким давлением, потому что мне нравится, когда струи воды щекочут мою кожу, поэтому я просто включаю насос перед принятием душа.
Основной причиной внедрения такой системы, конечно же, являются частые и иногда длительные отключения электроэнергии. Мои теща и тесть обучены запускать генератор, когда отключается электричество, они запускают его, закачивают воду в бочку и могут выключить генератор. Казалось бы, мелочи, но для загородного дома – довольно приятные мелочи!

• Посмотреть профиль
• Личное сообщение

Brys писал(а)
(около 300 метров от дома, высота над уровнем моря не менее 30 метров)

Я заметил цифры в вашем первом сообщении. Я начинаю волноваться.

Что это за ребенок?
Откуда люди их берут?

• Посмотреть профиль
• Личное сообщение

UV писал(а): :
Очевидно, что станция с точки зрения шума будет лучше, особенно если вы отделите насос станции от ГА, чтобы батарея не работала как барабан.

Я почему-то думал, что внешние насосы более шумные. Я собираюсь поставить “Джилекс Джамбо”. Это не самая дорогая станция, не сказать, что самая дорогая )) Меня беспокоит то, что потолочные балки будут довольно сильно гудеть и вибрировать.

p.s. Мужик, трудно делать то, что ты не можешь.

• Посмотреть профиль
• Личное сообщение

Еще один вопрос.

Я планирую сделать всю водопроводную систему с пнд трубами, с компрессионными фитингами, это кажется самым простым? Какой диаметр лучше всего использовать? В целом система очень проста, в насосной комнате на чердаке и в бочках, затем 5 метров влево и вниз душ, 5 метров вправо кухня. Вот и все. Мы пока не говорим о туалетах и других предметах роскоши. Это в общей сложности две точки, ну а раковину все равно придется подключать в душевой комнате.

• Посмотреть профиль
• Личное сообщение

Трубы ПНД хороши, когда речь идет о больших расстояниях между трубопроводами.
Для коротких расстояний это не очень красиво, много фурнитуры, и стоят они дорого.
Дома красивая, и не слишком дорогая, сантехника на полипропиленовых трубах (белые как таковые)

Brys писал(а)
Ни о каких туалетах и прочих предметах роскоши пока не может быть и речи.

Это определенно не роскошь! Поэтому, если нет возможности сделать это сейчас, нужно подумать о варианте, который рано или поздно придет, и вам не придется переделывать многие вещи.

• Посмотреть профиль
• Личное сообщение

UV писал(а): :
Вы должны думать о том, что возможность может представиться.

Это точно. Также не забывайте об электробезопасности. Не забудьте сделать контур заземления и подключить к нему насос и водонагреватель (один день хлопот, но зато потом у вас не будет болеть голова). Проводку по дому проще выполнить с помощью пластиковой трубы (изгибы по необходимости). Трубы из полипропилена требуют использования паяльника. Было много дискуссий по поводу выбора материала труб и фитингов, поэтому окончательный выбор остается за вами. Прессованные фитинги (которые фиксируются) не требуют обслуживания, если вы используете обжимные фитинги (которые затягиваются гаечным ключом), вам необходимо периодически подтягивать их или, по крайней мере, проверять на наличие утечек. Что касается диаметров, то здесь существует прямая зависимость от количества потребителей (чтобы воды хватило на всех). Когда от насосной станции идут 2 линии, лучше сделать каждую дюймовой, а от них по 1/2 к каждому крану, тогда, даже если нет света, у вас будет вода, пока не закончится бак.

• Посмотреть профиль
• Личное сообщение

Brys писал(а)
Но давление на выходе никакое, понятно, что нагрузка приличная.

Нет никакого давления, нет никакого давления. Эффективный и хороший Малыш может обеспечить приличное давление, даже выше 4 атм.

SERWER77 писал(а) :
Может быть, не покупать готовую насосную станцию, а приобрести гидроаккумулятор и автоматику.

На 100 метрах я украл “Малису” производства “Динамо”, которая давно снята с производства для такой глубины. Год выпуска – 1986 г. При перекачке озерной воды он создавал на входе около 10-12 атм и часто ломал шланги компрессора, даже от отбойных молотков при переходе от насоса к 1,2-дюймовой стальной трубе.

Это упростит вашу проблему. Гидравлический аккумулятор – это просто более крупный аккумулятор.

UV писал(а): :
Какой он маленький.
Откуда люди их берут?

• Посмотреть профиль
• Личное сообщение

Как вы заставили малыша связаться со станцией.

• Посмотреть профиль
• Личное сообщение

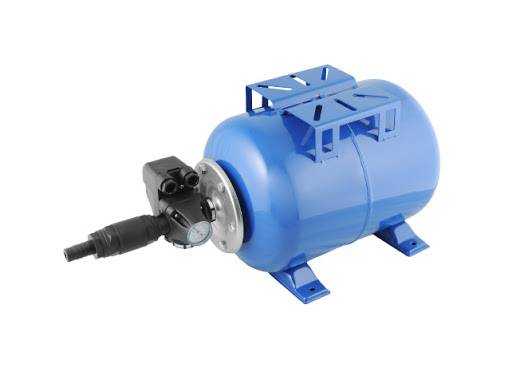

Пример подключения насоса “Малыш” к “станции” – Реле давления и гидроаккумулятор. Насос в скважине (глубина 10 метров), от насоса – резиновый шланг (прозрачный, зеленый с оплеткой посередине), зажимается лентой на фитинге, фитинг вкручивается в обратный клапан, клапан вкручивается в реле давления, От реле давления, а затем в систему водоснабжения (подключены автоматическая стиральная машина, водонагреватель, смыв унитаза, душ, кран) система хорошо работает уже почти два года, реле настроено на 3 атмосферы, шланг не порвется). Он включается, когда кран открыт, и выключается, когда он закрыт. Маленькая батарея часто “скрипит” при использовании душа (маленькие отверстия). Водоснабжение как качественное водоснабжение.
Совет: установите более мощный аккумулятор давления (чтобы при использовании душа вы не так часто запускали душ). Думаю, это должно сработать, но я считаю, что вместо шланга от ручья нужно проложить пластиковую трубу и установить вибрационный насос, чтобы получить максимально глубокий подъем. Можно попробовать, чтобы обеспечить поток воды, необходимый для нормальной работы газового водонагревателя, отключить в водопроводе за реле давления – циркуляционный насос, подключив его электрически параллельно с водозаборным насосом (мои друзья использовали этот вариант в скважине глубиной 20 метров в течение нескольких лет).

• Посмотреть профиль
• Личное сообщение

У меня тоже вопрос к профессионалам, воду качает из озера ребенок в бочке, там же качает насосная станция, душ, смыв и т.д. В общем, летом станция работала хорошо, но осенью она работала так – станция открывая кран включается, станция закрывая кран выключается, почему так происходит и нужно ли ставить еще один фильтр кроме того, который на конце шланга, где обратный клапан?
