Как подключить насосную станцию к колодцу?

Подключение насосной станции к скважине является завершающим этапом в обустройстве автономной системы водоснабжения. Порядок подключения зависит от того, какой комплект насосной станции вы выбрали – с поверхностным или глубинным насосом.

Содержание

Зачем мне нужна насосная станция?

Источником воды для питья и бытовых нужд часто является колодец или скважина. Последнее обычно считается более надежным соединением. Питьевую воду хорошего качества можно добывать только с большой глубины.

Жидкость поднимается на поверхность и направляется в систему водоснабжения с помощью погружного насоса, оснащенного дополнительным оборудованием. Возможно использование поверхностного насосного оборудования. Использование системы возможно при наличии неглубокого колодца. Это связано с ограниченной высотой всасывания.

Внедрение насоса оказывает положительное влияние на функционирование сети водоснабжения. Компактное устройство предназначено для выполнения следующих задач:

Забор воды из источника и подача ее в систему бытового водоснабжения;
Выравнивает давление в трубах, предотвращая повреждение системы водоснабжения из-за гидроударов при запуске;
Защита устройства от самопроизвольного запуска;
Хранение запасов воды для использования в случае отключения электроэнергии.

Вода из скважины подается не каждый раз, когда открывается кран. Защитное реле и гидроаккумулятор контролируют необходимое значение срабатывания. Более низкая частота срабатывания продлевает срок службы моторного блока.

Особенности двигательного аппарата

Автономное водоснабжение на базе насосной станции включает в себя блок в сборе, обеспечивающий автоматическую подачу воды в дом. Для того чтобы организовать удобное автономное водоснабжение, необходимо правильно выбрать насосную установку, правильно ее подключить и настроить.

Если установка выполнена правильно и соблюдены эксплуатационные требования, он будет работать очень долго. В доме всегда будет чистая вода под давлением, что позволит использовать современную бытовую технику: от простого душа и стиральной машины до посудомоечной машины и джакузи.

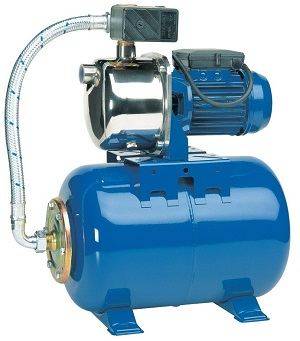

Насосная станция состоит из трех основных компонентов:

насос, который перекачивает воду;
аккумулятор давления, в котором вода хранится под давлением;
блок управления.

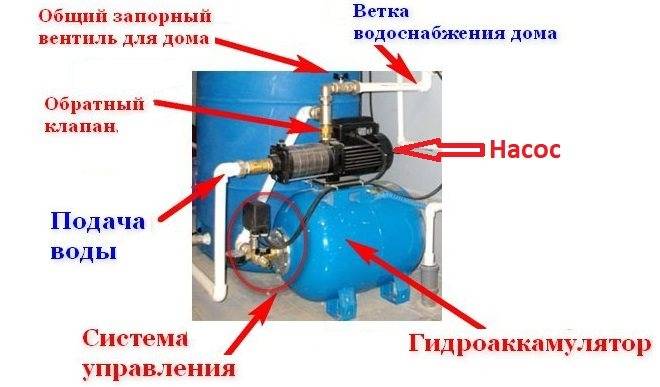

Насос нагнетает воду в аккумулятор давления (АД), который представляет собой бак с внутренним вкладышем из гибкого материала, часто называемого диафрагмой или грушей из-за его формы.

Цель насосной станции – обеспечить достаточно высокий уровень давления для воды в доме.

Чем больше воды в сосуде под давлением, тем больше сопротивление мембраны, тем выше давление внутри сосуда. По мере того, как жидкость вытекает из НА в систему водоснабжения, давление снижается. Реле давления обнаруживает эти изменения и включает или выключает насос.

Это работает следующим образом:

Вода заполняет гидравлический бак.
Давление повышается до установленного верхнего предела.
Реле давления отключает насос, и подача воды прекращается.
При включении воды вода начинает вытекать из гидрорезервуара.
Давление падает до нижнего предела.
Реле давления включает насос, резервуар наполняется водой.

Если убрать из контура реле давления и аккумулятор давления, то насос придется включать и выключать каждый раз, когда вода открывается и закрывается, что бывает очень часто. В результате даже очень хороший насос быстро выходит из строя.

Использование аккумулятора давления дает владельцам дополнительные преимущества. Вода подается в систему под определенным постоянным давлением.

Все принадлежности и материалы, необходимые для подключения, должны быть подготовлены заранее. Они должны соответствовать по размерам арматуре существующего оборудования, и для успешной установки могут потребоваться переходники.

Хороший напор воды необходим не только для комфортного принятия душа, но и для работы автоматической стиральной машины, посудомоечной машины, джакузи и других приборов.

Кроме того, в баке имеется определенный (около 20 литров), но необходимый запас воды на случай, если прибор перестанет работать. Иногда этой суммы достаточно до устранения проблемы.

Выбор подходящего приводного устройства

При выборе насосной станции руководствуются не только стоимостью оборудования, но и тем, как оно работает, а также другими техническими параметрами. Сразу следует отметить, что небольшие насосные станции приобретаются только в том случае, если глубина пробуренной скважины не превышает 20 метров. В более глубоких скважинах использование этого оборудования считается неэффективным и нерентабельным.

При выборе модели насосной станции следует помнить о следующих советах.

Для скважин глубиной менее 10 метров предлагаются однотрубные установки. Их очень легко установить.
Для более глубоких скважин (10-20 метров) подходят только двухтрубные эжекционные станции, мощность и конструкция которых обеспечивают подъем и распределение воды.
Если вы собираетесь установить насосную станцию в подвале дома, стоит обратить внимание на менее шумные модели. Как правило, производитель устанавливает пластиковые крыльчатки в малошумные устройства. Не экономьте на стоимости изделий, так как шум от дешевых и малоизвестных устройств доставит массу неудобств во время работы.

Если глубина пробуренной скважины превышает 20 метров, в ней нельзя устанавливать насосную станцию. В этом случае необходимо приобрести специальный насос для глубоких скважин. который транспортирует воду в промежуточный резервуар, оснащенный датчиками, контролирующими верхний и нижний уровень жидкости. При наборе воды автоматика включает насос. Вода из резервуара поступает в систему водоснабжения через гидрофор – устройство, способное поддерживать определенный уровень давления в трубопроводе.

Wilo-Jet HWJ с корпусом, крыльчаткой и валом из нержавеющей стали поднимает столб воды до 8 метров.

Выбор труб

Водопроводные трубы из полиэтилена

Чтобы построить систему водопровода, необходимо приобрести трубы для внешнего и внутреннего трубопроводов. Внешнюю линию лучше всего прокладывать с помощью изделий из ПНД. Они не боятся перепадов температур, статического и динамического давления грунта. Они имеют гладкую внутреннюю поверхность, которая обеспечивает нормальный поток воды.

Полипропиленовые трубы лучше прокладывать внутри дома. Они устанавливаются с помощью пайки. Это позволяет расплавленному полимеру образовать идеально плотное соединение.

Выбор места установки

Сделать насосную систему для отдельно стоящего дома или многоквартирного дома своими руками несложно. Однако важным вопросом является то, где и как его строить. Место установки насосной станции, от правильного выбора и размещения которой будет зависеть эффективность работы устройства, должно отвечать определенным требованиям.

Если на участке уже пробурена скважина или колодец, насосную установку следует установить как можно ближе к источнику воды.
Чтобы защитить насосный агрегат от замерзания в холодное время года, место установки должно иметь комфортную температуру.
Поскольку насосные системы требуют регулярного обслуживания, место установки должно быть легкодоступным.

Исходя из вышеперечисленных требований, в качестве места расположения насосной станции на даче или в частном доме используется кессон или отдельное, специально оборудованное помещение.

В идеале место для агрегатов должно быть предусмотрено владельцем как можно раньше на этапе строительства дома и включать отдельное помещение для этих целей.

В некоторых случаях насосные системы устанавливаются в зданиях, которые уже есть на участке. Каждый из этих вариантов имеет свои преимущества и недостатки, о которых следует рассказать подробнее.

Насосная станция в отдельном помещении в здании со скважиной под домом

Подвал фактически идеально подходит для домашней подвальной насосной станции. Такой тип планировки обеспечивает легкий доступ к оборудованию, а также помогает снизить уровень шума, создаваемого устройством. Это наиболее эффективно, если насосное помещение отапливается.

Размещение насосной станции в теплом, хорошо построенном подвале

Если насосная установка установлена во флигеле, то добраться до нее по первому требованию нелегко. Однако этот тип установки радикально решает проблему шумового излучения.

Устройство может быть установлено на кронштейне в достаточно широком и глубоком колодце

Особое внимание следует уделить системе трубопроводов. Трубы, транспортирующие воду от установки к дому, укладываются в землю ниже уровня промерзания или, если они расположены над землей, хорошо изолируются. Такой подход к системе трубопроводов защищает воду от замерзания зимой.

Установка станции в кессоне обеспечивает защиту от мороза и полную звукоизоляцию.

Довольно часто насосные станции устанавливаются в кессоне – специальном резервуаре, который устанавливается над оголовком скважины, непосредственно в скважину. Кессон может представлять собой пластиковый или металлический резервуар, закопанный в землю ниже уровня промерзания, или капитальное подземное сооружение со стенами и основанием из бетона или отделанное кирпичной кладкой. Когда насосная станция устанавливается в кессоне, доступ к оборудованию ограничен. Если используется такой тип соединения, участок трубы между установкой и обслуживаемым зданием должен быть тщательно изолирован или закопан ниже уровня промерзания.

Варианты подключения блока питания

Подключение насоса через скважинный адаптер

Существует два варианта подключения силового агрегата к системе трубопроводов:

Через скважинный адаптер. Это устройство, которое является своего рода переходником между водозаборной трубой в исходной шахте и водопроводной трубой снаружи. Скважинный адаптер позволяет подвести водопровод непосредственно ниже точки замерзания и экономит средства на строительстве кессона.
Через корпус. В этом случае необходимо обеспечить качественную изоляцию верхней части источника. В противном случае при отрицательных температурах здесь образуется иней. Система перестанет функционировать или порвется в один прекрасный момент.

Для подключения насосной станции к скважине используйте только высококачественные соединители, фитинги, герметики. В противном случае система может дать течь.

Подключение силового агрегата к поверхностному насосу

Поверхностные насосные установки можно использовать только в том случае, если расстояние между поверхностью воды и входом насоса составляет не более 8 м.

Например, если у нас есть колодец или скважина глубиной 12-13 м и расстояние до уровня грунтовых вод 10 м, то насосная станция должна быть “закопана” на глубине 2,5-3 м.

В таких случаях используется траншея или более технологичное решение – кессон.

Обратите внимание, что хотя все производители называют свою продукцию самовсасывающей, ни центробежный, ни центробежный насос таковыми не являются. Чтобы насос работал и не вышел из строя, корпус насоса и нагнетательная труба должны быть заполнены водой. Это обеспечит надежный запуск насоса.

Конец всасывающей трубы должен находиться как можно глубже и не менее чем в 100-120 см от дна.

Установка должна начинаться с обратного клапана с фильтром грубой очистки на трубе. Фильтр предотвращает попадание в водопровод крупной грязи в виде камней и песка. Обратный клапан обеспечивает обратный ход водяного столба и защищает насосный агрегат от холостого хода. Соединения должны быть тщательно герметизированы, чтобы предотвратить попадание воздуха в систему водоснабжения.

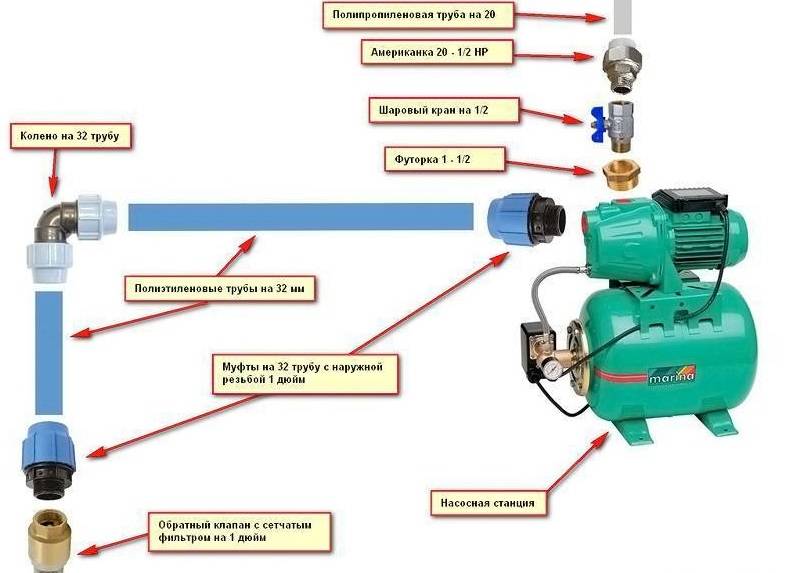

1 – обратный клапан с фильтром; 2 – насосная станция; 3 – переходник для пластиковых труб; 4 – запорный клапан; 5 – кессон; 6 – подключение к бытовому водоснабжению

Вход в устройство оснащен запорным клапаном, американской трубой, коленом и переходником для пластиковой трубы с раструбом.

Для колодцев можно использовать готовые хомуты, которые уже оснащены отводом для трубы и рым-болтом. Кроме того, оголовок трубы герметизирует оголовок скважины и увеличивает дебет скважины.

Система водоснабжения подключается к выходу насоса.

Двухтрубная насосная станция

В условиях, когда воду необходимо откачивать с глубины более 8 метров и имеется поверхностный насос, необходимо дополнить систему. Для этого на всасывании насоса устанавливается специальное устройство, называемое эжектором.

В этом случае в колодец или скважину вставляются две трубы разного диаметра. В большинстве случаев используется труба диаметром 32 мм для всасывания и труба диаметром 16 мм для рециркуляции.

Корпус эжектора оснащен соплом с коническим сечением. Вода поступает через трубу рециркуляции в камеру эжектора. Из-за сужения скорость воды на выходе из сопла выше, чем во всасывающей трубе. Вода образует зону высокого давления, обеспечивая необходимое противодавление во всасывающей трубе. Ниже сопла создается зона низкого давления, которая обеспечивает подачу воды в скважинный эжектор.

Эжекторные насосные станции могут поднимать воду с глубины до 30 м.

На всасывающей трубе эжектора должен быть установлен обратный клапан с фильтром грубой очистки. Подсоедините трубу с обратным клапаном к выходу камеры всасывания.

1 – обратный клапан с фильтром; 2 – эжектор; 3 – всасывающая труба; 4 – труба рециркуляции

Насосные станции с выносным эжектором могут быть расположены на значительном расстоянии от источника воды, даже до 40 м по горизонтали, что позволяет установить станцию в доме без необходимости дополнительных технических установок.

Насосные станции с эжектором следует выбирать с более высоким КПД, так как часть энергии расходуется на рециркуляцию.

Подключение глубинного насоса

Погружные насосные станции с погружными насосами успешно применяются для колодцев и скважин любой глубины. Погружные насосы бывают нескольких типов:

вибрационный;
центробежный;
дренажные насосы (скважины).

Независимо от типа насоса, все они должны находиться ниже уровня воды. Вода охлаждает насос, предотвращая его перегрев.

Подключение и работа вибрационного насоса в значительной степени зависят от частоты электрической сети. Некоторые модели насосов западных производителей требуют частоты сети 60 Гц, а не 50 Гц, как в нашей стране. Такой насос будет работать, но его эффективность будет сомнительной.

Перед опусканием насоса в скважину проверьте затяжку соединительных болтов. Поскольку насос является вибрационным, они склонны к ослаблению. Вибрационный насос необходимо регулярно осматривать.

Центробежные погружные насосы в некоторых случаях являются единственным решением для подъема воды с любой глубины. Они имеют большое количество рабочих колес (20 и более), что обеспечивает большую высоту нагнетания. Это, в свою очередь, увеличивает длину насоса. Поэтому эти насосы нельзя использовать в скважинах с небольшим водяным столбом.

Насос устанавливается на максимальной глубине скважины, не менее 50-70 см от дна скважины. Насос установлен на металлическом или полиамидном тросе. Насос оснащен обратным клапаном, а затем линией подачи давления.

1 – обратный клапан с фильтром; 2 – погружной насос; 3 – трос

В зависимости от производителя и модели электрический кабель может быть недостаточно длинным, чтобы поместиться в поддон, в этом случае необходимо установить герметичную кабельную муфту. Другой конец кабеля крепится к рым-болту на оголовке, фиксируя насос в скважине.

Преимущество этого решения в том, что аккумулятор с автоматикой можно разместить в любом удобном месте.

Погружные дренажные насосы также могут быть использованы для организации системы водоснабжения небольшого дома с 3-4 выходами. В зависимости от модели они создают давление до 1,5 бар и обладают высокой производительностью. Обезвоживающие насосы без проблем работают в грязной воде или воде с твердыми частицами до 5 мм, промышленные модели – до 120 мм.

Использование рециркуляции

Линия рециркуляции используется для поддержания напора питательной воды и защиты насоса от сухого хода. Обратите внимание, что при этом расходуется часть мощности насоса.

В случае рециркуляции на трубу подаваемой воды следует установить тройник. Рекомендуется установить запорный клапан в трубе рециркуляции. Это регулирует поток воды. Установите второй тройник на всасывающую трубу в удобном месте и подсоедините трубу рециркуляции.

1 – тройник; 2 – запорный клапан; 3 – труба рециркуляции

Чтобы избежать разгерметизации насоса и повторного заполнения его водой, во время ремонта или технического обслуживания системы водоснабжения в напорном баке должен быть установлен клапан, оставляющий давление в баке. После ремонта просто открутите клапан, и насос вместе с напорной линией наполнится водой. В большинстве случаев запаса батареи достаточно для заполнения насоса и его запуска.

Эти простые действия повысят надежность бесперебойной работы системы.

Распространенные ошибки

Существует несколько распространенных ошибок, которые могут быть допущены при установке всех сантехнических компонентов, и знание о них поможет вам их избежать:

Недостаточная длина используемой трубы. Часто упускают из виду наличие углов и толщину фундамента, которые увеличивают расстояние для укладки. Будьте осторожны. Лучше переплатить за дополнительную длину, которую можно укоротить, чем рассматривать возможность увеличения изделия и тратить большие деньги на герметичные адаптеры.
Закручивать резьбовые крепежные элементы голыми руками. При завинчивании деталь может казаться плотной, но во время работы может возникнуть утечка. Обязательно используйте гаечный ключ, чтобы обеспечить полную затяжку.
Халатность в отношении аккумулятора давления. Обязательно проверьте давление внутри него. Если оно опускается ниже 1,2 атмосферы, увеличьте его с помощью компрессора или автомобильного насоса.

Система фильтрации на станции

Любая вода содержит много примесей в виде песка, глины и других тяжелых элементов. Они достаточно вредны для внутренней структуры оборудования, чтобы вывести его из строя, если они накапливаются в больших количествах. Поэтому, если вы хотите продлить срок службы установки, ее следует установить.

Однако следует помнить и о негативном эффекте: сокращении подачи воды. Для предотвращения этой неприятности достаточно регулярно очищать загрязненные фильтрующие элементы. Самое главное – не допускать полного засорения системы, что непременно приведет к выходу устройства из строя.

Как провести пробный запуск

Главное условие – чтобы устройство было заполнено водой, включая все трубы и аккумулятор давления. Вода вводится в устройство через заливное отверстие. При открытии запорных клапанов включается питание и запускается двигатель. Затем вода постепенно заполняет напорную линию. Это делается для того, чтобы вытолкнуть из него весь воздух. В результате повышается давление. Как правило, давление может составлять от 1,5 до 3 атмосфер, и при достижении предельного значения устройство отключается.

Поэтому бесперебойная работа такой системы обеспечивается не только выбором подходящей модели для конкретного применения, но и соответствующим подключением. Сначала необходимо решить, где будет установлено устройство, а затем обеспечить герметичное соединение устройства с внутренними и внешними трубопроводами.

Очень полезные советы

Резьбовые соединения следует затягивать гаечным ключом, а не вручную, чтобы обеспечить требуемую герметичность. Для подключения фитингов, предохранительных устройств и самого насосного агрегата лучше использовать трубы диаметром немного больше расчетного, чтобы компенсировать повышенную нагрузку, вызванную изгибами в сети.

Для защиты насоса от холостого хода можно установить трубу рециркуляции. Это делается путем установки тройников на линиях подачи и всасывания и подключения свободных соединений к линии возврата.

На нем должен быть установлен клапан, позволяющий регулировать скорость обратного потока. Такое дополнение улучшит производительность головки, но несколько снизит мощность устройства.

В качестве основания для силового агрегата можно использовать кронштейн, но он должен стоять ровно на амортизирующей прокладке, чтобы минимизировать вибрацию.

Силовой агрегат должен быть установлен на идеально ровном основании и снабжен амортизирующими прокладками. Это уменьшит эффект вибрации, а также снизит уровень шума.

Примерно раз в три месяца необходимо проверять следующее

состояние суставов на предмет тугоподвижности.
состояние фильтров для своевременной очистки.
настройки реле для их корректировки;
состояние резервуара для обнаружения утечек.

Если уровень давления в ГА не соответствует требуемому, его можно легко повысить с помощью компрессора или насоса. В больших резервуарах для этой цели предусмотрено ниппельное соединение. Если жидкость вытекает из отверстия, это означает, что внутренняя мембрана треснула и ее следует заменить.

Подключение насосной станции к скважине: принципы автономного водоснабжения

Бурение скважины закончено, что дальше? Необходимо организовать водоснабжение, позволяющее мыть посуду, принимать душ, поливать растения и подключать бытовые приборы. К скважине можно также подключить насосную станцию. Но вы должны знать, как это сделать, если хотите добиться положительного результата.

Мы расскажем вам, как на основе технологии поверхностных насосов лучше организовать автоматизированное водоснабжение вашего загородного дома или любимой дачи. В этой статье мы подробно описываем технологические правила и принципы сборки схем. С помощью нашего руководства вы сможете легко построить систему самостоятельно.

Особенности насосных станций

Автономное водоснабжение на базе насосных станций включает в себя комплекс устройств, обеспечивающих автоматическую подачу воды в дом. Чтобы организовать комфортное автономное водоснабжение, необходимо правильно выбрать насосную станцию, правильно ее подключить и настроить.

Если монтаж выполнен правильно и соблюдены требования по эксплуатации, он будет служить очень долго. В вашем доме всегда будет чистая вода под давлением, позволяющим пользоваться современной бытовой техникой: от простого душа и стиральной машины до посудомоечной машины и джакузи.

Насосная станция состоит из трех основных компонентов:

насос, который перекачивает воду;
аккумулятор давления, в котором вода хранится под давлением;
блок управления.

Насос закачивает воду в гидроаккумулятор (ГА), который представляет собой бак с внутренним вкладышем из гибкого материала, который часто называют мембраной или грушей из-за его формы.

Чем больше воды в гидроаккумуляторе, тем большее сопротивление оказывает мембрана, тем выше давление внутри бака. По мере того, как жидкость перетекает из НА в водопровод, давление падает. Реле давления обнаруживает эти изменения и включает или выключает насос.

Это работает следующим образом:

Вода заполняет гидравлический бак.
Давление повышается до установленного верхнего предела. выключает насос, подача воды прекращается.
Когда вода включается, она начинает вытекать из гидрорезервуара.
Давление падает до нижнего предела.
Реле давления включает насос, резервуар наполняется водой.

Если убрать из контура реле давления и аккумулятор давления, то насос придется включать и выключать каждый раз, когда открывается и закрывается вода, что бывает очень часто. В результате даже очень хороший насос быстро выходит из строя.

Хорошее давление необходимо не только для комфортного принятия душа, но и для работы автоматической стиральной или посудомоечной машины, гидромассажной ванны и других удобств цивилизации.

Кроме того, в баке имеется определенный (около 20 литров), но необходимый запас воды на случай, если устройство перестанет работать. Иногда этой суммы достаточно до устранения проблемы.

Место установки: удобное и безопасное

При выборе места следует учитывать технические характеристики прибора и расстояние места установки от уровня воды. Если это достаточно далеко, устройство следует установить в подсобном помещении или подвале.

Необходимо позаботиться о том, чтобы были соблюдены следующие условия

Здесь достаточно сухо и тепло;
Должна быть предусмотрена возможность установки звукоизоляции;
Устройство должно быть легко доступно для регулярного технического обслуживания.

Высокая влажность и замерзание воды внутри устройства приведут к поломке.

Если устройство установлено в доме, необходимо позаботиться о звукоизоляции. Необходимо периодически проверять состояние и настройки основных компонентов. Оборудование должно быть настроено таким образом, чтобы можно было легко считывать показания, настройки реле и т.д.

При установке насосной станции на выходе из глубокой скважины используется кессон, чтобы приборы находились как можно ближе к источнику воды. Кессон – это емкость, достаточно просторная, с отверстиями и узлами для удобной установки насосного оборудования.

Готовые изделия такого типа продаются в специализированных магазинах, вы можете выбрать вариант, подходящий вам по размеру и конфигурации. Они изготавливаются из пластика, металла, полимерно-песчаных смесей. В случае самостоятельного строительства углубляют и расширяют котлован кессона, стены обкладывают кирпичом, а сверху укладывают прочную крышку.

Часто вместо кирпичной кладки используются бетонные кольца, швы между ними заделываются, а затем проводятся гидроизоляционные работы. В образовавшемся небольшом пространстве устанавливается насосное оборудование.

Глубина установки должна гарантировать, что погруженное в землю оборудование не замерзнет даже в самые сильные морозы. В южных регионах достаточно полутора-двух метров, на севере может потребоваться до четырех метров.

Процедура подключения: пошаговые инструкции

Насосные станции подходят для относительно глубоких котлованов. Если глубина залегания грунтовых вод превышает максимальное значение, указанное производителем оборудования, используются дистанционные эжекторы.

Установка выполняется следующим образом:

Для подключения скважины к жилому помещению прокладывается траншея.
Проложите там трубы.
Установите водопроводную трубу (если водопроводная труба отсутствует).
Установите устройство в выбранном месте.
Трубопровод подачи оснащен фильтром и обратным клапаном.
Подсоедините подающую трубу к приемному отверстию.
Подключите прибор к водопроводу.
Подключите прибор к источнику питания.
Заполните гидравлический бак водой.
Испытательная станция.
Проверьте соединения.
Установите реле давления.

Трубы наружной системы водоснабжения должны быть проложены ниже уровня промерзания грунта. Рекомендуется создать небольшой уклон от дома к колодцу, чтобы вода возвращалась к насосу, если он перестанет работать. Это защищает устройство от перегрева и сбоев, вызванных сухим режимом работы, т.е. работой без воды.

Обратный клапан выполняет ту же защитную функцию, не позволяя жидкости покинуть трубу и попасть в скважину. При подключении поверхностного насоса, оснащенного эжектором, к всасывающей трубе, подсоединенной к эжектору, необходимо подсоединить еще одну трубу.

Этот узел направляет часть поступающей жидкости к основанию трубы, по которой течет жидкость, значительно повышая эффективность работы устройства. Если используется погружной насос, операция выполняется по-другому. Он соединен с всасывающей трубой и подвешен на прочном тросе из нержавеющей стали.

Погружные насосы легко монтируются на сборном корпусе. Устройство устанавливается на верхней части обсадной трубы. Считается, что за счет герметизации скважины обсадными трубами можно в некоторой степени увеличить дебет скважины. Во избежание запутывания веревка и шнур крепятся к трубе пластиковыми стяжками.

Если в насосе уже есть фильтр, то дело ограничивается установкой обратного клапана. Край линии подачи воды к поверхностному насосу должен находиться на высоте более одного метра. Это минимальное расстояние составляет полметра для погружного насоса.

Подключение устройства к трубам должно осуществляться с помощью кранов американского образца, а для перекрытия любой секции и отсоединения ее для ремонта без ущерба для остальной системы используются вентили.

Скважинный фильтр, установленный в траншее, со временем изнашивается, и через него начинает просачиваться песок. Рекомендуется установить дополнительный фильтр грубой очистки на входе насоса.

Электропитание к прибору подводится через отдельную линию, оснащенную автоматическим отключающим устройством, поэтому необходимо позаботиться о заземлении. Перед вводом в эксплуатацию прибор заполняется водой через предусмотренное для этого отверстие.

Резервуар с водой должен находиться под давлением:

приблизительно. 1,5 бар для резервуара объемом менее 30 л;
приблизительно. 1,8 бар для 30-50 литров;
2 бар или чуть меньше для бака объемом от 50 до 100 литров.

Затем перекройте подачу воды и подключите устройство к источнику питания. Вам нужно открыть клапан, чтобы выпустить воздух. Через несколько минут вода вытечет. Если этого не произошло, выключите прибор и добавьте еще немного жидкости.

Повторяйте процесс переключения до тех пор, пока устройство не будет работать нормально. Теперь необходимо отрегулировать реле. Для этого необходимо слить воду из ГА, а затем залить ее. Показания регулируются поворотом соответствующих винтов.

Несколько ценных советов

Болтовые соединения следует затягивать гаечным ключом, а не вручную, чтобы обеспечить необходимую герметичность. Для соединения фитингов, предохранительных устройств и самого насосного агрегата лучше всего использовать трубы диаметром немного больше, чем предусмотрено проектом, чтобы компенсировать повышенные нагрузки, вызванные изгибами магистрали.

Чтобы защитить насос от работы всухую, можно установить рециркуляционную трубу. Это делается путем установки тройников на подающую и всасывающую трубы и подключения свободных соединений к обратной трубе.

На нем должен быть установлен кран для регулирования интенсивности обратного потока. Такое дополнение улучшит работу головки, но несколько снизит производительность устройства.

Насосная станция должна быть установлена на идеально ровной поверхности, оборудованной амортизирующими прокладками. Это позволит снизить воздействие вибрации и уровня шума.

Примерно раз в три месяца следует проверять следующее

состояние суставов на герметичность.
состояние фильтров для своевременной очистки.
Настройки реле для коррекции;
состояние резервуара для обнаружения утечек.

Если уровень давления в резервуаре не соответствует требуемому, его можно легко повысить с помощью компрессора или насоса. В больших резервуарах для этой цели предусмотрено ниппельное соединение. Если жидкость вытекает из отверстия, это означает, что внутренняя мембрана треснула и ее следует заменить.

Выводы и полезное видео по теме

Видео №1: Обмотка насосного оборудования:

Видео №2. подробный обзор установки кессона:

Видео №3. подключение устройства к буровой игле:

После ознакомления с конструкцией и принципами работы поверхностного насосного оборудования монтаж можно выполнить без проблем. Обязательно выбирайте качественное оборудование, следите за его эксплуатацией и проводите своевременное техническое обслуживание. Соблюдение этих условий обеспечит правильную эксплуатацию и бесперебойную подачу воды.

Пожалуйста, введите свои комментарии в форму под текстом статьи. Расскажите, как вы устанавливали и подключали автоматическое оборудование для перекачки воды. Пожалуйста, поделитесь технологическими тонкостями с вашими посетителями.

Как подключить насосную станцию: монтаж своими руками по инструкции, схемы подключения к скважине

Насосная станция

Обустройство системы водоснабжения частного дома часто требует подключения насосной станции к скважине своими руками. От качества выполненной установки зависит правильное функционирование системы в будущем. Правильная установка снижает затраты на ремонт и замену.

Почему вам нужна насосная станция

Источником воды для питья или бытовых нужд часто является колодец или скважина. Второе соединение считается более надежным решением. Питьевую воду хорошего качества можно добывать только с большой глубины.

Внедрение насоса положительно сказывается на функционировании системы водоснабжения. Компактное устройство предназначено для выполнения следующих задач:

забор воды из источника и подача ее в систему водоснабжения дома;
выравнивает давление в трубах, предотвращая повреждение системы водоснабжения из-за гидроударов при запуске системы;
защита оборудования от самопроизвольного пуска;
хранение запасов воды для использования в случае отключения электроэнергии.

Конструктивные особенности насосного агрегата

В зависимости от типа насоса приводные агрегаты являются модульными или состоят из отдельных компонентов. Ниже перечислены компоненты, входящие в состав привода:

Эта деталь устанавливается на напорной стороне устройства. Он предотвращает вытекание воды из резервуара. Система работает под давлением, и клапан предотвращает гидроудар при запуске погружного насоса.

С чего начать сборку и установку водной станции

После завершения строительства скважины домовладелец получает технический паспорт. Он содержит характеристики источника – его протяженность, расстояние до водоносного горизонта, давление водяного столба и предполагаемый объем воды, который необходимо извлечь.

На основании этих данных составляется схема подключения насосной станции. Зная количество точек забора и объем воды, можно рассчитать необходимую мощность установки.

Не менее важным является давление воды в системе трубопроводов. Рабочие точки системы рассчитываются на основе имеющихся данных. Эти характеристики помогают выбрать подходящую производительность насоса.

Видеоинструкции по монтажу погружных насосных станций:

Инструкция по монтажу водонасосной станции с поверхностным насосом:

Вы можете купить готовый блок или собрать его из отдельных компонентов. Если расстояние до водоносного слоя превышает 10 м, мы рекомендуем устанавливать оборудование отдельно.

Выбор места установки

Перед самостоятельным подключением насосного агрегата к скважине необходимо выбрать подходящее место. Рекомендуется устанавливать устройство рядом со скважиной. Это оборудование обычно защищено кессоном. Размер кессона должен быть таким, чтобы можно было управлять механизмами.

Стены ямы выложены кирпичом или бетоном. Насос устанавливается на бетонный фундамент и закрепляется анкерными болтами. Всасывающая труба вставляется в скважину с помощью адаптера. Установка в кессоне положительно влияет на срок службы центробежного насоса.

Компоненты погружного оборудования могут быть размещены на любом расстоянии от скважины. Модуль управления может быть установлен в подвале или котельной. Помещение должно быть защищено от влаги. В противном случае оборудование быстро выйдет из строя.

Существуют различные возможности для размещения станции:

Вдали от центра комнаты.
Это увеличивает свободное пространство, необходимое для обслуживания оборудования. Приборы не должны соприкасаться со стенами. Это приводит к передаче вибраций и шума во время работы прибора. Непрерывная вибрация повреждает защитное покрытие, вызывая повреждение металла.
Установка в отдельной конструкции.
Помогает избежать шума, но у владельца нет быстрого доступа к оборудованию. Некоторые люди сверлят люк на этапе земляных работ, в результате чего источник остается в подвале. Установка насосной станции в колодце таким способом экономит деньги, но ремонт и замена компонентов затруднены.

Процедура подключения: пошаговые инструкции

Не все знают, как правильно подключить генератор. В случае блочной установки монтаж заключается в соединении нагнетательной и всасывающей труб. Фильтрующая труба с клапанами присоединяется к погружаемой в скважину трубе и выходит из нее через переходник или заглушку.

Всасывающая труба тщательно герметизируется. В противном случае воздух попадет в систему водоснабжения и приведет к выходу насоса из строя. Напорная сторона оснащена клапаном.

12 шагов для подключения насосной станции:

При выборе модульного оборудования стоит подумать о способе подключения насосной станции к скважине. Соединение скважины и насосной станции включает в себя следующие этапы:

Связывание гидроаккумулятора.
Сначала устанавливается соединитель с 5 ниппелями. Это связано напрямую. Затем устанавливаются и монтируются предохранительный выключатель, манометр и подача воды. Оставшийся выход используется для подключения напорной трубы.
Погружные насосы устанавливаются в скважинах глубиной более 10 метров. Это позволяет избежать проблем, возникающих из-за необходимости использования эжектора и всасывающей секции.
Выход трубопровода.
Это делается через заголовок источника. Напорные трубы прокладываются в траншее, ведущей к дому. Компоненты должны быть размещены ниже глубины промерзания грунта.
Подключение к электросети.
При монтаже необходимо установить пускатель и подключить к нему розетку с помощью медных проводов. Питание насоса должно осуществляться через отдельный автоматический выключатель.

После завершения процесса установки оценивается герметичность соединений. В первый раз наполняйте аккумулятор медленно, чтобы не нарушить целостность мембраны.

Инструкции по монтажу и эксплуатации

Чтобы понять, как правильно установить насосный агрегат, ознакомьтесь со следующими инструкциями:

Установите устройство на ровную поверхность. Надежное крепление предотвращает опрокидывание устройств.
Перед началом пробного запуска измерьте давление в аккумуляторе давления. Это значение должно составлять 1,5-2 кг/см³. Если значение отклоняется от нормы, долейте или стравите воздух.
Батарея должна располагаться вертикально. Мембрана не должна касаться стенок резервуара.
Насосная станция оснащена системой сбора и отвода жидкости.
Реле предварительно настроено и может быть изменено по мере необходимости.
Компоненты расположены таким образом, что для ремонта не требуется разбирать всю систему.

Какие части силовой установки могут быть изготовлены?

Аккумулятор давления может быть изготовлен вручную. В качестве корпуса используется газовый баллон или любая цилиндрическая емкость. Для слива воды используется сифонная трубка. В этом случае диафрагма не устанавливается.

Давление должно быть таким, чтобы при включении насоса в систему не попадал воздух. Он регулируется с помощью ниппеля на верхней части бака. Защитное реле может быть заменено датчиком уровня.

Установка и подключение насосного агрегата

Насосная станция используется, когда обычный бытовой насос не справляется с задачей снабжения территории водой. Он используется для повышения давления и как самостоятельное устройство для забора воды из скважины.

Мы уже говорили о принципах выбора насосной станции, далее речь пойдет о строительстве станции и способах ее подключения.

Оглавление:

Конструкция и основные компоненты устройства

Станция состоит из следующих компонентов :

Электрический насос Поверхностный или погружной двигатель;
Устройство автоматического управления (реле) Устройство (реле), которое автоматически запускает и останавливает двигатель насоса при достижении определенного давления в гидравлической системе.
Резервный резервуар (аккумулятор давления).Аккумулятор давления, предназначенный для снижения риска гидроудара, который можно использовать в качестве источника воды при выключенном двигателе.
Фильтрующий элементОбратный клапан предотвращает попадание примесей в жидкость в трубопроводе.
Обратный клапанПредотвращает обратное движение жидкости по трубопроводу при выключенном двигателе насоса.
Трубопроводы, соединяющие основные компоненты, Трубопроводы, соединяющие основные компоненты, соединительная арматура.

Когда насос работает, вода под давлением движется по трубопроводу и достигает напорного резервуара. Это сосуд небольшого объема (около 25 л), состоящий из двух камер, разделенных гибкой мембраной. Первая камера содержит газообразную среду (воздух), а во вторую камеру подается жидкость. Жидкость передает статическое давление воздуху через мембрану. Необходимое давление создается за счет давления воздуха.

Предварительные расчеты перед покупкой насосного агрегата

Выбор оборудования и способа подключения зависит от точки водоразбора. Существует три основных источника водоснабжения: колодцы, скважины и централизованное водоснабжение. Основными характеристиками оборудования являются напор и производительность.

Первый параметр особенно важен, если источником воды является глубокая скважина. Напор характеризует высоту, на которую установка способна поднять жидкость.

Что касается мощности, то выбор делается на основе объема потребления воды за определенный период времени. Обычно это среднее значение за определенный день. Считается, что одному человеку необходимо 250 литров жидкости для различных нужд. Если устройство будет установлено на садовом участке, это значение может быть уменьшено до 15%.

Варианты подключения

Водоснабжение из скважины

Подключение насосной станции к скважине позволяет избежать проблем с фильтрацией, так как вода там чище, чем в открытом источнике. Поверхностный насос подходит для постоянно заполняющегося колодца с высоким уровнем жидкости. Если колодец находится далеко от источника воды, предпочтительнее использовать погружной насос.

Подключение устройства к водопроводной сети

Рекомендуется подключать насосную станцию к водопроводу в следующих случаях

Плохое водоснабжение в старом здании (устаревшее оборудование для подачи воды);
Высокие этажи с недостаточным давлением для подачи воды;
Потребление воды большинством жителей в одно и то же время превышает пиковый расход.

Для подключения насосной станции к магистральному трубопроводу можно использовать два метода: подключение через тройник. Для всего оборудования насосной станции должно быть предусмотрено звукоизолированное помещение, в котором должна поддерживаться температура.

Подключение к скважинам

В зависимости от глубины источника воды, насосное оборудование может быть установлено на поверхности или на определенной глубине ниже уровня земли (с помощью кессона). Установка на поверхности допускается, если перепад высот между поверхностью воды и точкой подключения входного отверстия насоса не превышает 8 м.

Погружные насосы следует устанавливать ниже уровня воды. Это предотвращает перегрев основных компонентов.

Этапы установки

Выбор места установки

Если насосный агрегат используется для перекачки жидкостей с глубины, необходимо учитывать глубину всасывания, которая представляет собой вертикальное расстояние от поверхности воды до насоса. Чтобы избежать шума от насоса, рядом с колодцем или скважиной, где находится насосная установка, обычно устанавливается специальное помещение.

Если максимальная глубина всасывания насоса немного превышена, устройство помещается на специальную полку. Глубина полки должна быть больше линии промерзания для защиты устройства от низких температур.

В случае глубоких колодцев и скважин станция устанавливается в кессоне – герметичном резервуаре с изоляцией. Кессон с оборудованием также заглублен ниже уровня промерзания.

Трубопровод

В зависимости от сезонной потребности в воде трубопровод прокладывается одним из следующих способов:

Прокладка траншеи ниже линии промерзания для круглогодичного распределения воды;
На небольшой глубине под поверхностью земли;
Над землей.

Последние два варианта прокладки используются для водоснабжения вне зимнего сезона. Во втором варианте можно использовать нагревательный кабель, что сокращает объем работ.

Для укладки труб можно использовать следующие трубы:

Металлопластик;
Пластик;
Гибкие шланги.

Металлопластиковые трубы являются предпочтительным вариантом, так как они наиболее прочны.

Для подсоединения трубы к колодцу или скважине необходимо сделать отверстие в обсадной трубе или шахте, которое тщательно герметизируется после установки трубы. Это отверстие также можно использовать для прокладки питающего кабеля, если станция питания установлена на полке или в кессоне.

Установка фильтра грубой очистки пыли и обратного клапана
На всасывающем патрубке, входящем в колодец или скважину, должен быть установлен фильтр для предотвращения попадания песка, грязи и другого мусора в колодец или скважину. Расстояние от дна источника жидкости до фильтра должно быть не менее 1 м.

За фильтром устанавливается обратный клапан, чтобы предотвратить вытекание жидкости из трубы в колодец или скважину при выключенном двигателе.

Подключение блока питания

Если устройство устанавливается в помещении, его следует разместить на некотором расстоянии от стен, так как во время работы насос подвергается вибрации. Оборудование должно быть размещено так, чтобы к нему был обеспечен легкий доступ. Если оборудование установлено в кессоне, убедитесь, что кессон полностью герметичен.

Всасывающий патрубок оборудования подключается к погружной трубе с фильтром и обратным клапаном. Выпускная труба подключается к трубе водоснабжения объекта, к которому подключен аккумулятор давления. Все соединения труб должны быть герметичными, чтобы предотвратить попадание воздуха в систему.

Первоначальный запуск и проверка работоспособности

Перед запуском системы всасывающая труба и корпус насоса должны быть заполнены жидкостью. Для этого насос оснащен заглушкой. Перед вводом в эксплуатацию необходимо обеспечить свободную циркуляцию жидкости в системе водоснабжения, открыв клапан. После ввода в эксплуатацию жидкость со шлюзами начнет циркулировать. Через некоторое время система готова к работе.
Если возникли какие-либо проблемы с устройством, проверьте следующие причины:

Неработающий или отсутствующий обратный клапан на трубопроводе, погруженном в воду;
Утечка в одной из секций трубы;
Высокое гидравлическое сопротивление трубопровода или участков трубопровода, которое зависит от количества изгибов, длины трубопровода и подключенного оборудования;
Превышение допустимого вертикального расстояния между насосом и поверхностью воды.

Электрическая схема

Типичная схема подключения оборудования состоит из следующих друг за другом компонентов :

Читайте далее:
