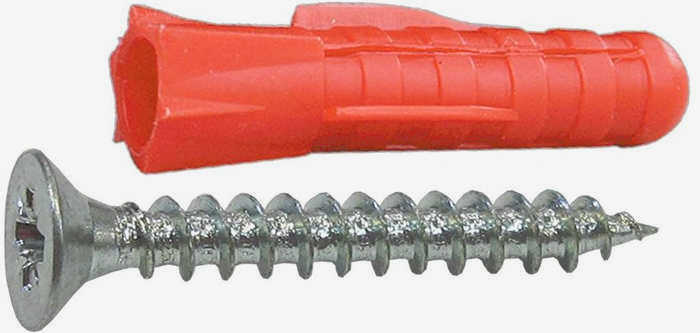

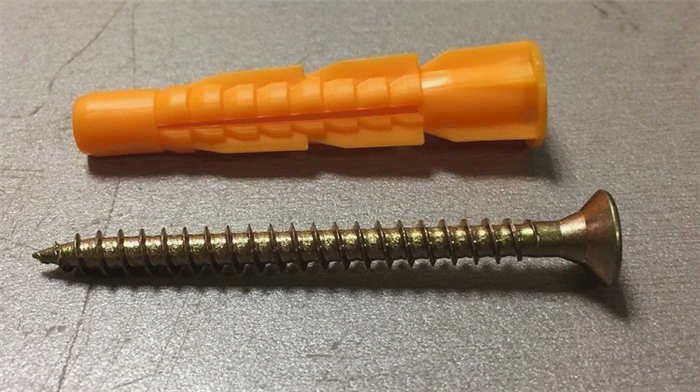

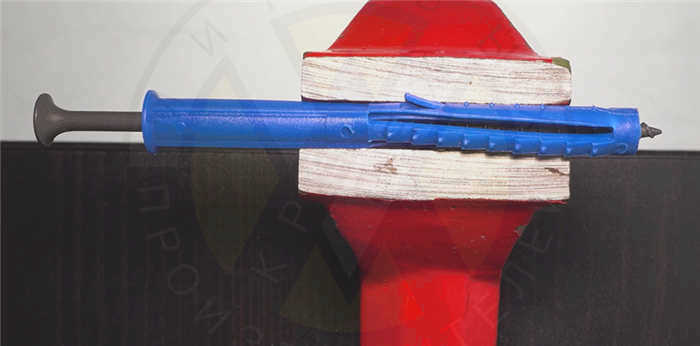

Как подобрать шуруп к дюбелю?
Одним из наиболее распространенных видов композитного крепежа является комбинация дюбель/шуруп. Он используется для крепления различных деталей, предметов, элементов конструкций к поверхности твердых строительных материалов – бетона, кирпича, стеновых блоков, природного камня. Крепежный узел состоит из двух компонентов – пластикового или металлического дюбеля, который вставляется в предварительно просверленное отверстие в основании, и винта, который вкручивается в дюбель. При вкручивании винта боковые стороны дюбеля расширяются, и между внешней поверхностью дюбеля и поверхностью стенки отверстия возникает сила трения. В результате крепеж надежно удерживается в отверстии и может выдерживать значительные рабочие нагрузки.
Правильное применение этого метода крепления обеспечивает надежные соединения с длительным сроком службы. Одним из основных условий является правильный выбор крепежных компонентов, которые должны быть совместимы друг с другом и подходить для конкретных условий эксплуатации. Например, прежде чем приступить к работе, необходимо решить, какой винт будет использоваться для дюбеля 8 мм, дюбеля 6 мм или любого другого используемого размера.

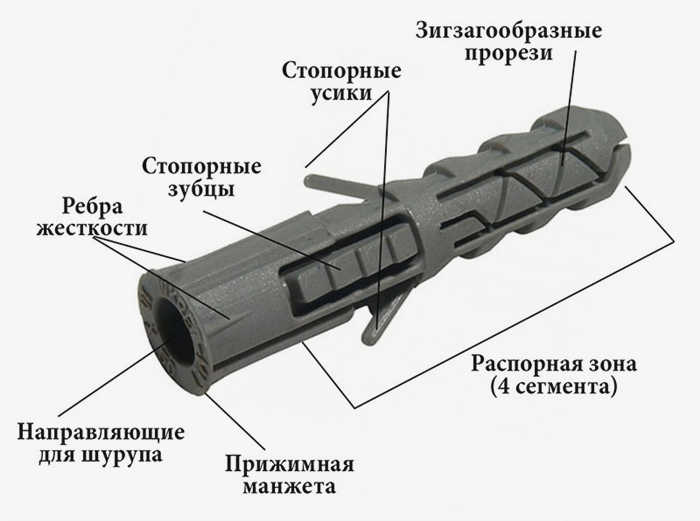

Материал дюбеля
Большинство дюбелей в настоящее время изготавливаются из пластмассы. Это объясняется тем, что они дешевы и с ними относительно легко работать.
Наиболее распространенными материалами, используемыми для изготовления дюбелей, являются
- полиэтилен. Этот материал легко деформируется, не разрушаясь. Он характеризуется небольшим весом и высокой химической стойкостью. Он может выдерживать отрицательные температуры до -40 °C. Недостатком полиэтилена является то, что со временем он трескается и теряет свои эксплуатационные характеристики.
- Полипропилен. Полипропилен очень твердый и устойчивый к износу и высоким температурам. Из-за плохой морозостойкости материала использование полипропиленовых пробок ограничено установками внутри помещений. В процессе эксплуатации пробка может растрескаться, особенно при перепадах температуры.
- Полиамид (нейлон). Пластик с повышенной устойчивостью к истиранию и механическим нагрузкам. Самый популярный материал для пробок. Нейлоновые крепежи прочны и служат дольше других пластиков.
Помимо пластика, дюбели также изготавливаются из металла. Они выпускаются из оцинкованной углеродистой стали, нержавеющей стали и латуни. Металлические дюбели обладают большей прочностью и жесткостью, что позволяет выдерживать более высокие рабочие нагрузки. Однако металл уступает пластику в способности деформироваться без разрушения. Кроме того, металлические дюбели значительно дороже.

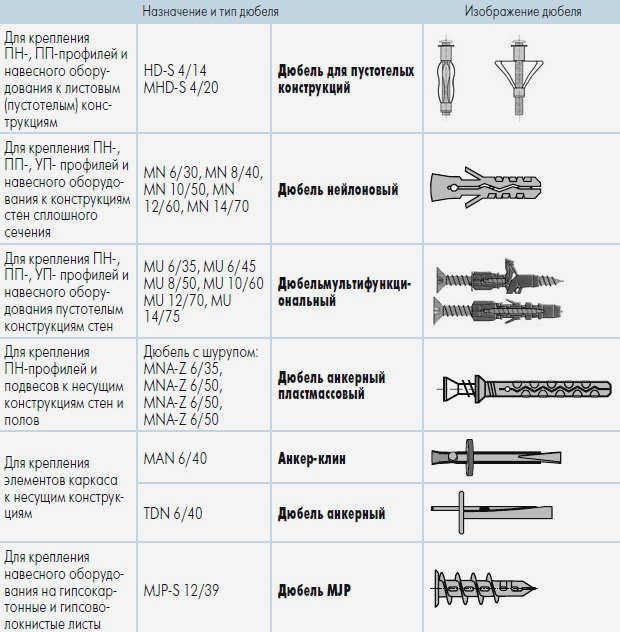

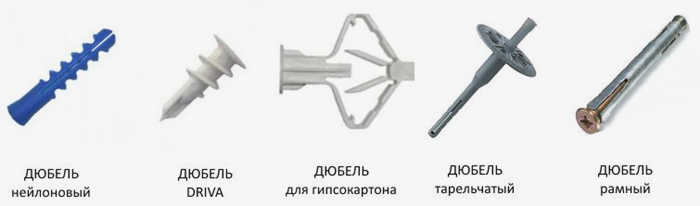

Обзор типов
Колышки делятся на следующие разновидности.

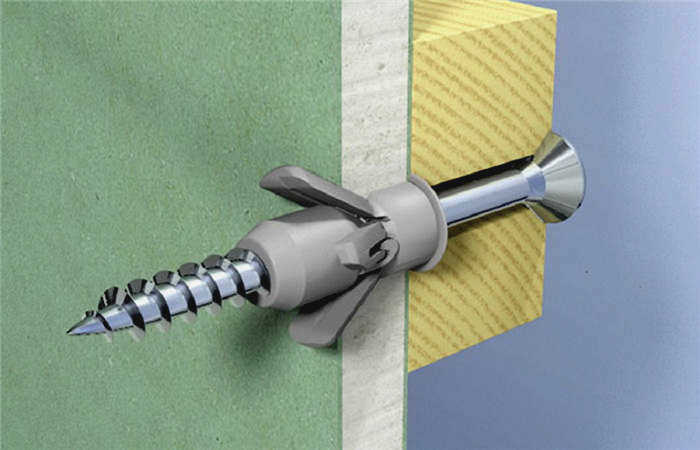

- Штифт-бабочка Используется при работе с тонкими материалами. Отрезанная часть проходит сквозь стену. Открывается при вкручивании. Болт имеет специальный фланец, который предотвращает его вращение. Крепление конструкции получается устойчивым и надежным.
"Шурупы-бабочки" делятся на подвиды: для твердых и полых мягких стен.
- Саморезы для фасадных соединений. Используются для крепления теплоизоляционных материалов. Распорки имеют усиленный буртик с бортиком. Это предотвращает смещение мягкого теплоизоляционного материала и обеспечивает надежное крепление. Материал – высокопрочный полиамид.
- Расширительный анкер. Изделие состоит из нескольких компонентов: гильзы с распоркой и стержня. Стержень вкручивается в гильзу, пазы расширяются и достигается жесткая фиксация. Дюбель подходит для твердых поверхностей.
- Анкеры для инъекционных дюбелей. Это химический тип шурупа, предназначенный для крепления в пористый материал. Изделие содержит клеящий состав. Он выходит из картриджа и заполняет просверленное отверстие. Рабочий процесс осуществляется с помощью монтажного пистолета или шприца. Емкость картриджа составляет до 800 мл.
- Ампульный штифт также относится к химическому типу. Ампула помещается в скважину, после чего вкручивается стальной стержень. Покрытие ампулы растворяется, клей растекается. Затем в отверстие поступает воздух. Происходит отверждение, что обеспечивает надежное и жесткое крепление. В качестве клея используется синтетическая смола.
С такими дюбелями установка происходит быстро и легко.
- Саморез используется для крепления деревянных деталей. Для установки не требуется дополнительных клиньев или шайб.
Материалы
Дюбели изготавливаются из различных материалов с разными свойствами.
- Изделия из полиэтилена обладают термостойкими свойствами. Пластичный материал прекрасно сохраняет свою форму, не трескается и не расслаивается.
- Саморезы из полиамида имеют достаточно длительный срок службы. Они обеспечивают надежное и жесткое крепление.
- Нейлоновые дюбели используются во внутренних конструкциях. Этот материал быстро разлагается при низких температурах. По этой причине его использование в наружных конструкциях исключено.
- Металлические шуруповерты прочны и надежны. В процессе производства в металл добавляется определенное количество цинка. Это подвергает изделие коррозии, поэтому металлические саморезы должны быть покрыты специальным антикоррозийным составом. Эти изделия имеют сверло и распорки на конце, которые оснащены резьбой. Это означает, что нет необходимости предварительно сверлить отверстие. Изделия устанавливаются путем вкручивания саморезов в поверхность.
- Пластиковые изделия используются для крепления к гипсокартону или пористым бетонным поверхностям.
Пластиковые изделия также обеспечивают надежное крепление на гипсокартоне.

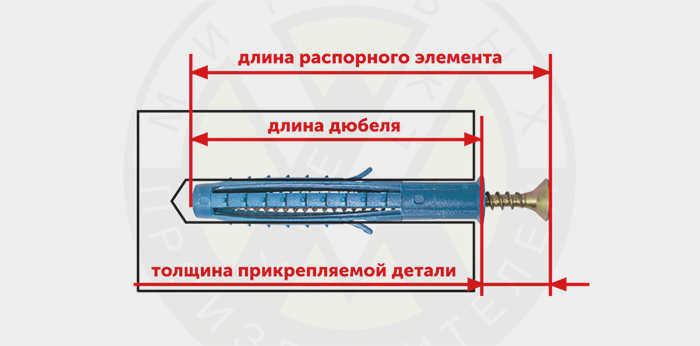

Объяснение размеров дюбеля и самореза
| 4 | 2,0 |
| 5 | 2,0 – 3,0 |
| 6 | 3,5 – 4,5 |
| 8 | 4,5 – 5,5 |
| 10 | 5,5 – 6,5 |
| 12 | 6,5 – 8,5 |
| 14 | 8,5 – 10,5 |
| 16 | 10,5 – 12,5 |
| Длина дюбеля, мм | Глубина отверстия, мм |
| 12 | 16 |
| 16 | 20 |
| 20 | 25 |
| 25 | 30 |
| 35 | 40 |
| 40 | 45 |
| 45 | 50 |
| 50 | 55 |
| 60 | 65 |
| 70 | 75 |
| 80 | 85 |
| 90 | 95 |
| 100 | 105 |
| 120 | 130 |
| 140 | 150 |
| 160 | 170 |
| 180 | 190 |
| 200 | 220 |
| 220 | 230 |
| 240 | 260 |
| 260 | 280 |
Подробный обзор размеров дюбеля и самореза
| Диаметр дюбеля (мм) | Длина дюбеля (мм) | Размер винта (мм) |
| 5 | 25 | 3х30 |
| 5 | 25 | 3х35 |
| 6 | 25 | 4х30 |
| 6 | 30 | 4х35 |
| 6 | 30 | 4х40 |
| 6 | 35 | 4х45 |
| 6 | 35 | 4х50 |
| 6 | 40 | 4х50 |
| 6 | 40 | 4х60 |
| 6 | 40 | 4х60 |
| 6 | 50 | 4×60 |
| 6 | 50 | 4х70 |
| 6 | 50 | 4х70 |
| 8 | 30 | 5х35 |
| 8 | 30 | 5х40 |
| 8 | 40 | 5х50 |
| 8 | 40 | 5х60 |
| 8 | 50 | 5х60 |
| 8 | 50 | 5х70 |
| 8 | 60 | 5х70 |
| 8 | 60 | 5х80 |
| 8 | 60 | 5х90 |
| 8 | 80 | 5х90 |
| 8 | 80 | 5х100 |
| 8 | 80 | 5х120 |
| 10 | 50 | 6х60 |
| 10 | 50 | 6х70 |
| 10 | 60 | 6х80 |
| 10 | 60 | 6х90 |
| 10 | 80 | 6х100 |
| 10 | 80 | 6х120 |
| 10 | 80 | 6х140 |
| 10 | 100 | 6х140 |
| 10 | 100 | 6х150 |
| 10 | 100 | 6х160 |
| 12 | 70 | 8х80 |
| 12 | 70 | 8х90 |
| 12 | 70 | 8х100 |
| 12 | 100 | 8х120 |
| 12 | 100 | 8х140 |
| 12 | 100 | 8х160 |
| 12 | 120 | 8х160 |
| 12 | 120 | 8х180 |
| 12 | 120 | 8х200 |
| 14 | 75 | 10х100 |
| 14 | 75 | 10х120 |
| 14 | 100 | 10х120 |
| 14 | 100 | 10х140 |
| 14 | 100 | 10х160 |
| 14 | 135 | 10х160 |
| 14 | 135 | 10х180 |
| 14 | 135 | 10х180 |
Итак, если вы остановили свой выбор на дюбеле, о чем мы писали в другой нашей статье, и определились с типом дюбеля для ваших задач, просто посмотрите на таблицу ниже и используйте данные для выбора подходящего дюбеля.
Стоит также отметить, что единого стандарта для дюбелей и шурупов не существует, поэтому многие производители выпускают эти изделия на основе собственных стандартов.
| Диаметр, мм | Длина, мм | Диаметр, мм | Длина, мм | Диаметр сверла, мм | Глубина сверления, мм |
| 3 | 12, 16, 20, 25, 30, 35, 40 | 5 | 12, 16, 20, 25, 30, 35, 40 | 5 | 16, 20, 25, 30, 35, 40, 45 |
| 3,5 | 12, 16, 20, 25, 30, 35, 40, 45, 50 | 6 | 12, 16, 20, 25, 30, 35, 40, 45, 50 | 6 | 16, 20, 25, 30, 35, 40, 45, 50, 55 |
| 4 | 12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70 | 5 или 6 | 12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70 | 5 или 6 | 16, 20, 25, 30, 35, 40, 45, 50, 55, 65, 75 |
| 4,5 | 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80 | 6 или 8 | 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80 | 6 или 8 | 20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85 |
| 5 | 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 | 6 или 8 | 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 | 6 или 8 | 20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85, 95, 105 |
| 6 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 8 или 10 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 8 или 10 | 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220 |
| 8 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 10 или 12 или 14 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 10 или 12 или 14 | 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220 |
| 10 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260 | 12 или 14 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260 | 12 или 14 | 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220, 230, 260, 280 |
Сегодня мы затронули тему выбора отвертки, тему, от которой зависит прочность вашей стационарной полки, шкафа и т.д. Стоит понимать, что ремонт состоит из мелочей. Достаточно взять не ту отвертку или две, чтобы окончательно все испортить. К таким мелочам нужно подходить серьезно и ответственно.
Если после прочтения этой статьи у вас остались вопросы, напишите нам в комментариях, и мы постараемся ответить на них. Наши авторы постоянно следят за всеми комментариями и при необходимости ответят на них.

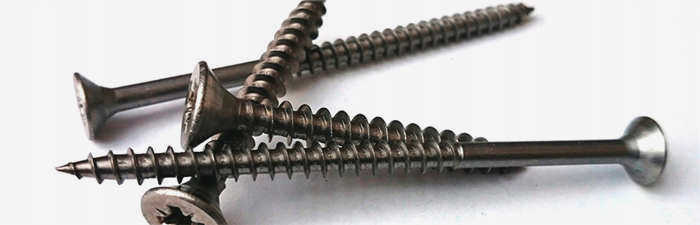

Выбор шуруповерта
После того как вы выбрали тип самореза и дюбеля, воспользуйтесь приведенной ниже таблицей для выбора размера шурупа и подходящего дюбеля. Определите диаметр и глубину отверстия для дюбеля.
Из-за отсутствия международного стандарта на саморезы и дюбели многие производители выпускают их по собственным стандартам. В результате невозможно точно указать все размеры, но в подавляющем большинстве случаев они достаточно точны для практического использования.
| Диаметр, мм | Длина, мм | Диаметр, мм | Длина, мм | Диаметр сверла, мм | Глубина сверления, мм |
| 3 | 12, 16, 20, 25, 30, 35, 40 | 5 | 12, 16, 20, 25, 30, 35, 40 | 5 | 16, 20, 25, 30, 35, 40, 45 |
| 3,5 | 12, 16, 20, 25, 30, 35, 40, 45, 50 | 6 | 12, 16, 20, 25, 30, 35, 40, 45, 50 | 6 | 16, 20, 25, 30, 35, 40, 45, 50, 55 |
| 4 | 12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70 | 5 или 6 | 12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70 | 5 или 6 | 16, 20, 25, 30, 35, 40, 45, 50, 55, 65, 75 |
| 4,5 | 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80 | 6 или 8 | 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80 | 6 или 8 | 20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85 |
| 5 | 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 | 6 или 8 | 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 | 6 или 8 | 20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85, 95, 105 |
| 6 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 8 или 10 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 8 или 10 | 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220 |
| 8 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 10 или 12 или 14 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 10 или 12 или 14 | 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220 |
| 10 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260 | 12 или 14 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260 | 12 или 14 | 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220, 230, 260, 280 |
Изготовление дюбеля из материала, который можно использовать в качестве дюбеля
Мебельные колышки также можно успешно использовать в качестве дюбелей. Они изготавливаются из твердой древесины. Они имеют диаметр 8 мм и длину 40 мм с продольными ребрами. В прошлом нагели широко использовались при изготовлении мебели.
Иногда возникает острая необходимость прикрепить какой-либо предмет к стене, а готового дюбеля под рукой нет. В этом случае его можно вырезать самостоятельно из любого сухого дерева. Все, что вам нужно, – это ножка стула или табурета. Так всегда делали в прошлом, потому что пластиковые дюбели не были доступны в продаже. Самодельный дюбель должен быть скошен с одной стороны, чтобы его было легче вбить в стену.
Чтобы вкрутить саморез в деревянный дюбель, просверлите в центре дюбеля отверстие диаметром чуть меньше диаметра резьбы шурупа.
Хороший дюбель можно изготовить из телевизионного кабеля, центральная жила которого изолирована от оплетки полипропиленом, отрезав от него кусок необходимой длины. Для этого снимите внешнюю изоляцию и экран и удалите центральную жилу. Затем разрежьте отрезанный кусок изоляции пополам на треть его длины. Просверлите в отрезанном куске отверстие, равное диаметру самореза. Рекомендуется сделать насечки на внешней стороне шпильки с помощью паяльника, чтобы шпилька не прокручивалась в стене при вкручивании самореза.
Вы получите прищепку, которая будет не хуже промышленной модели. Правда много возни, но если нужно совсем немного, есть смысл мастерить.
