Как подобрать радиатор отопления по площади комнаты

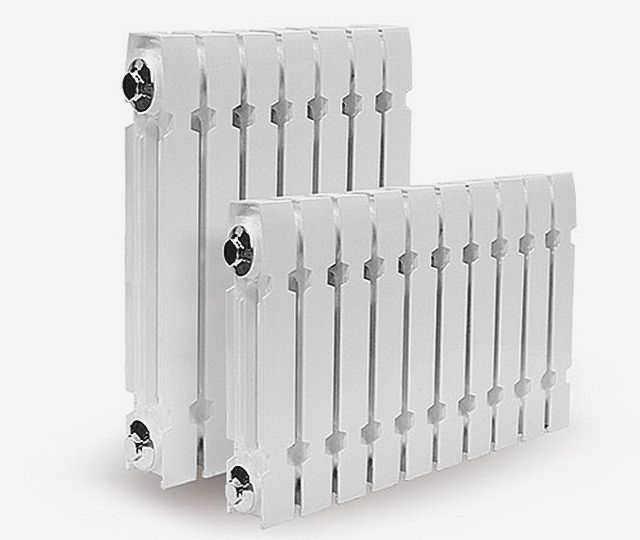

Современные чугунные радиаторы

Расчет радиаторов отопления для помещения

Одним из важнейших вопросов в создании комфортных условий проживания в доме или квартире является надежная, правильно рассчитанная и установленная, сбалансированная система отопления. Поэтому создание такой системы является важнейшей задачей при организации строительства собственного дома или капитального ремонта в квартире многоэтажного дома.

Несмотря на современное разнообразие систем отопления различных типов, лидером по популярности остается проверенная схема: трубные контуры с циркулирующим теплоносителем и теплообменные устройства – радиаторы, установленные в комнатах. Казалось бы, все просто, радиаторы располагаются под окнами и обеспечивают необходимое тепло….. Однако важно знать, что теплоотдача радиаторов также должна соответствовать площади помещения и ряду других специфических критериев. Тепловой расчет на основе требований СНиП – довольно сложная процедура, которую должны выполнять профессионалы. Но ее можно выполнить и самостоятельно – разумеется, с допустимыми упрощениями. В данной публикации будет описано, как самостоятельно рассчитать площадь поверхности радиаторов отопления с учетом различных нюансов.

Расчет отопительных кранов на основе площади поверхности

Но для начала следует хотя бы ознакомиться с имеющимися у вас радиаторами – от их параметров во многом будут зависеть результаты текущих расчетов.

Краткий обзор существующих типов радиаторов

Современный ассортимент радиаторов, представленных на рынке, включает в себя следующие типы:

• Стальные радиаторы пластинчатой или трубчатой конструкции.
• Чугунные радиаторы.
• Алюминиевые радиаторы в различных исполнениях.

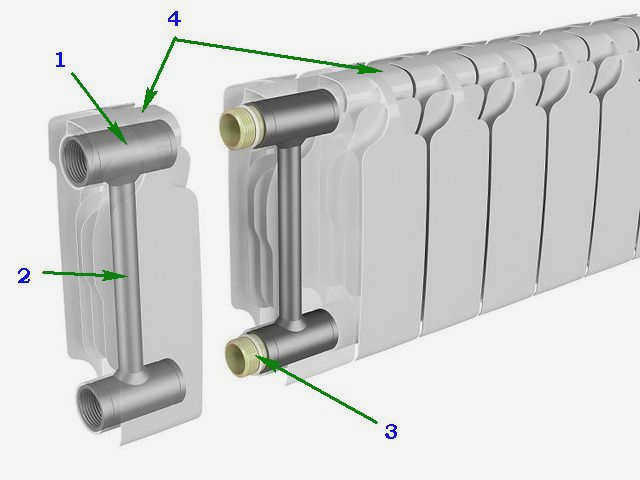

• Биметаллические радиаторы.

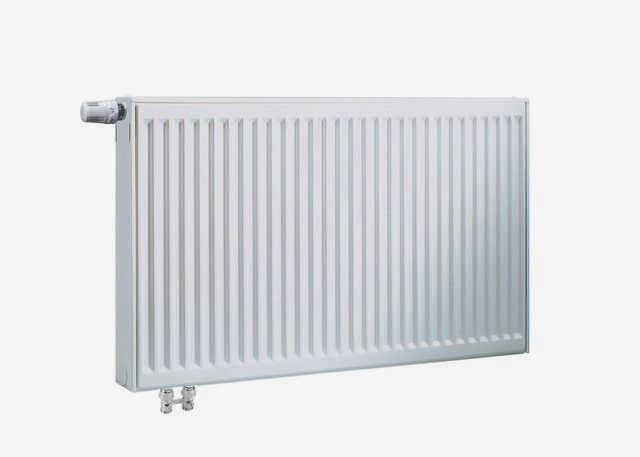

Стальные радиаторы

Этот тип радиаторов не очень популярен, хотя некоторые модели имеют очень элегантный внешний вид. Проблема в том, что недостатки таких теплообменных устройств значительно перевешивают их достоинства – низкую цену, относительно небольшой вес и простоту установки.

Стальные радиаторы имеют много недостатков

Тонкие стальные стенки таких радиаторов не поглощают тепло в достаточной степени – они быстро нагреваются, но так же быстро остывают. Также могут возникнуть проблемы с гидравлическими заслонками – сварные соединения листового металла иногда протекают. Кроме того, недорогие модели, не имеющие специального покрытия, подвержены коррозии, и срок службы таких радиаторов невелик – обычно производители дают на них довольно небольшую пожизненную гарантию.

В подавляющем большинстве случаев стальные радиаторы представляют собой цельные конструкции, и изменить теплоотдачу путем изменения количества секций невозможно. Они имеют номинальную теплоотдачу, которую необходимо сразу выбирать, исходя из площади и характеристик помещения, в котором они будут установлены. Исключение составляют некоторые трубчатые радиаторы с возможностью изменения количества секций, но они обычно изготавливаются на заказ, на заводе, а не в домашних условиях.

Чугунные радиаторы

Этот тип кранов знаком, наверное, каждому с раннего детства – до этого они устанавливались буквально повсеместно.

Что необходимо для расчета сечений

При изготовлении радиаторов производители изначально рассчитывают КПД приборов и оптимальное значение на 1м2. Например, нормой считается 100 Вт для обогрева 1 квадратного метра помещения с высотой потолков (до) 3 м. Однако это очень приблизительные значения, так как они не учитывают разницу в потолках в разных помещениях или возможные теплопотери. Иногда погрешность без учета этих факторов может достигать 50%.

Поэтому перед расчетом секций необходимо учесть следующее:

1. Мощность 1 секции радиатора. Например, тепловая мощность алюминиевого радиатора с шагом 500 мм составляет 185 Вт.
2. Температура теплоносителя. Если вы выбираете радиатор для автономной системы отопления в отдельно стоящем доме, вы можете провести собственные измерения. В случае системы централизованного отопления вы также можете сделать замеры или проверить данные в компании централизованного отопления.
3. Высота потолков. Логично, что чем они выше, тем выше должна быть эффективность. Рекомендуется использовать поправочные коэффициенты для расчета сечений. Например, если высота потолка составляет 3 метра, умножьте результаты расчета на 1,05. Если высота 3,5, умножьте на 1,1. И так далее. Более подробную информацию о коэффициентах можно найти ниже.

Стандартные аккумуляторные расчеты

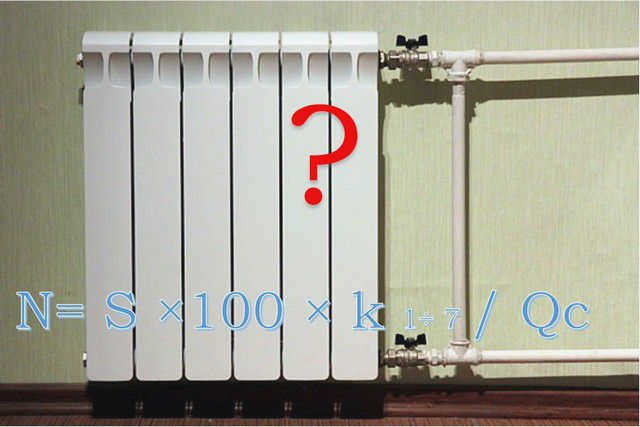

Сначала рассмотрим самый простой (универсальный) вариант расчета. Начнем с ранее упомянутого значения мощности в 100 Вт для обогрева одного квадратного метра помещения. В нашей ситуации мы имеем простую формулу:

К – необходимое количество секций нагревателя;

S – площадь помещения;

U – мощность 1 секции нагревателя.

Пример расчета количества секций для помещения площадью 15 м2. Возьмем алюминиевый радиатор "Теплоприбор" с межосевым расстоянием 500 мм и тепловой мощностью 185 Вт. Подставьте значения в формулу и рассчитайте:

Получаем 8,10 (округляем до 8).

Результат расчета: требуется 8 секций.

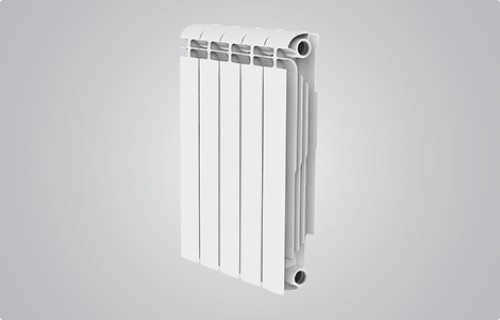

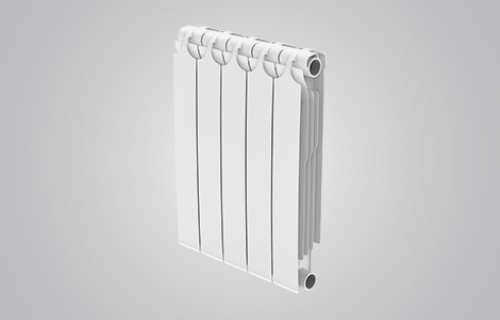

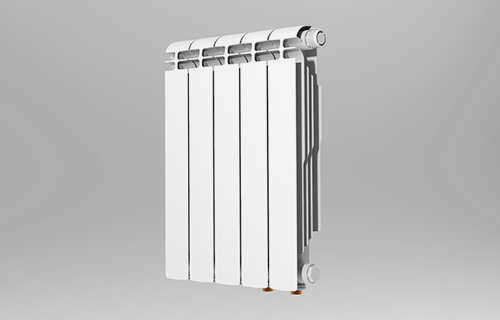

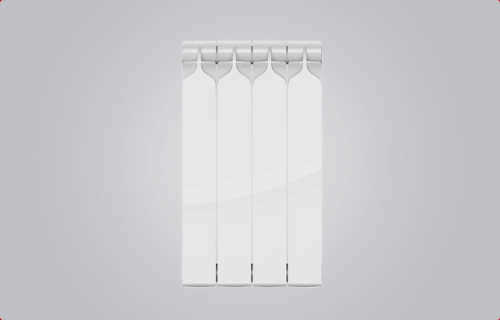

Познакомьтесь с радиаторами

Рекомендованная розничная цена за 1 секцию
от 4 400 рублей.
Отправить запрос

Рекомендованная розничная цена за 1 секцию
810 руб.
Отправить запрос

Рекомендованная розничная цена за 1 секцию
970 рублей
Отправить запрос

Предлагаемая розничная цена за секцию
От 4500 руб.
Отправить запрос

Предлагаемая розничная цена за секцию
От 4785 руб.
Отправить запрос

Рекомендованная розничная цена за 1 секцию
от 4.845
Отправить запрос

Предлагаемая розничная цена за секцию
1065 РУБ.
Отправить запрос

Расчет количества секций в зависимости от объема помещения

Рассчитав потребность в тепле в помещении, можно определить количество секций радиатора, мощность которых указана в инструкции к изделию.

Предположим, что одна секция вырабатывает 170 Вт. Расчет для комнаты в приведенном примере можно произвести по простой формуле: разделить требуемую тепловую энергию на тепловую мощность одной секции.

3000 ÷ 170 = 17.6.

Округление можно сделать в любую сторону, учитывая назначение комнаты. Если в гостиной есть панорамное окно, балкон или угловое окно, то потребуется 18 штук. На кухне, где есть дополнительные источники тепла, достаточно 17 штук.

Эти расчеты приблизительны и не учитывают многих факторов:

• Потери тепла через окно (лоджию);
• Материал стен (кирпич, бетон, панели);
• Утечка воздуха через входную дверь;
• Высота потолка;
• Степень надежности отопительного контура.

Для получения более точных расчетов были введены специальные квалификационные коэффициенты.

Цены на радиаторы от различных производителей

радиаторы

Корректировка результатов

В этом деле без математики не обойтись.

Для сохранения тепла важно все:

• количество окон и размер проемов;
• тип рам, на которых они стоят;
• Сколько стен выходит на улицу;
• Какие материалы были использованы при строительстве дома;
• Вытяжная вентиляция (естественная или принудительная) и т.д.

Для баланса теплоотдачи и утечки воздуха производятся точные расчеты с учетом поправок.

Оконные проемы

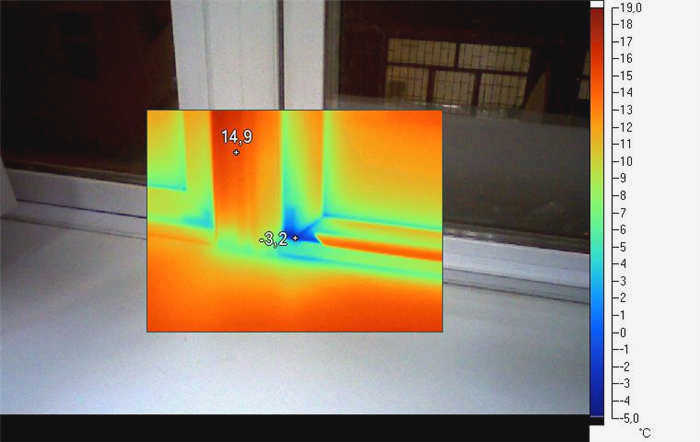

До 1/3 нагретого воздуха уходит через окна, поэтому стандартный расчет подлежит корректировке с учетом двух факторов.

Первый соответствует типу остекления:

• двойное остекление из дерева – 1,27;
• стандартное двойное остекление – 1,0
• двойное остекление с аргоновым наполнением – 0,85
• тройное остекление – 0,85.

Второй учитывает соотношение площади пола и площади окна:

• 50 % — 1,2;
• 40 % — 1,1;
• 30 % — 1,0;
• 20 % — 0,9;
• 10 % — 0,8.

Предположим, что в рассматриваемой комнате установлено окно из ПВХ (поливинилхлорида) с двумя камерами и что отношение окна к полу составляет 40%. Тогда уже известную мощность 3000 Вт необходимо умножить на два коэффициента: 3000 × 1,0 × 1,1 = 3300 W.

Стены и кровля

Чтобы рассчитать количество секций в радиаторе, необходимо учесть, сколько стен выходит на наружный воздух, из чего они сделаны и достаточно ли хорошо защищены от ветра и мороза. Также учитывается способ изоляции крыши. Для ванных комнат и других помещений внутри дома коэффициент теплоизоляции принимается равным 1,0. Каждая стена помещения, имеющая контакт с внешней средой, увеличивает это значение на 0,1.

Каждый строительный материал удерживает тепло по-своему. Нормой считается стена из двух кирпичей (1,0). Если стена сделана из трех или четырех кирпичей, коэффициент равен 0,8. Если теплоизоляция плохая, этот коэффициент увеличивается до 1,27.

Расчет количества радиаторов в помещении

Это самый простой и самый известный метод: столько окон, сколько радиаторов, расположите под каждым окном. Этот метод самый неточный, он позволяет определить количество радиаторов в квартире или доме, но не более.

Длина радиатора не должна быть меньше 50-70 процентов длины оконного проема, под которым он установлен. Согласно СНиП, меньше 50 процентов делать нельзя. Для обеспечения дополнительного комфорта в доме можно сделать все 100 процентов. Например, если ширина оконной рамы составляет 640 мм, а ширина одной секции радиатора – 80 мм, то вам понадобится радиатор из восьми секций. Однако это будет дороже, чем рекомендуемые 50-70% от длины оконного проема.

У этого метода есть и недостатки:

• Неясно, какой мощностью должны обладать панельные радиаторы.
• Неясно, сколько и какие радиаторы следует устанавливать в комнате без окна – в ванной, гардеробной или на кухне, если там нет окна. Если в комнате нет окна, то радиатор обязательно должен быть установлен на внешней стене.

Второй метод: по объему помещения

Для расчета используется норматив мощности отопления: 41 Вт на 1 м3 для панельного дома и 34 Вт на 1 м3 для кирпичного дома.

Рассчитайте объем каждой комнаты. Измерьте длину, ширину и высоту помещения и перемножьте эти значения. Затем умножьте полученное значение объема на коэффициент мощности дома. Следующий шаг – разделить полученное значение на теплоотдачу одной секции выбранного радиатора. Эта величина указана в техническом паспорте. Итоговая цифра, полученная после всех расчетов, – это количество секций радиатора.

Например, объем комнаты в кирпичном доме составляет 43 м3. Учитывая стандарт, вам нужна тепловая мощность 43 м3 * 34 Вт/м3 = 1462 Вт. Если вы выберете радиатор с теплоотдачей 170 Вт, вам потребуется 1462 Вт/170 Вт = 8,6 или 9 секций, если округлять в большую сторону.

Лучше иметь запас около 20%, особенно если ваша система отопления или индивидуальный котел неисправны. Таким образом, количество секций в радиаторе из нашего примера составит: 9 секций + 20% = 11 секций.

Как пользоваться калькулятором

Следуйте приведенному ниже алгоритму, чтобы получить готовый к использованию расчет:

• Выберите необходимый тип радиатора. В строке ниже автоматически отобразится мощность одной секции выбранного типа радиатора в ваттах.
• В строках 2-4 введите размеры помещения: длину, ширину, высоту в метрах.
• Выберите качество остекления.
• Выберите площадь остекления (равную отношению площади окна к площади помещения), в %.
• Выберите степень теплоизоляции.
• Выберите климатическую зону – регион проживания.
• Укажите количество внешних углов и стен помещения.
• Укажите вариант помещения над комнатой.
• Укажите температуру теплоносителя в ℃. Это очень важно, например, центральное отопление дает 70-80 градусов, а твердотопливный котел, если у вас в доме теплый пол, устанавливается на 50-60 градусов.
• Выберите планируемый тип подключения.

После этого отобразится следующая информация:

• Количество секций, в единицах.
• Теплопотери в помещении, в ваттах.
• Удельные теплопотери в помещении, в Вт/м2.
• Количество тепла, выделяемого 1 секцией, в ваттах.

Наиболее важными техническими параметрами различных моделей радиаторов являются

• Мощность секции радиатора. Чем выше мощность радиатора, тем выше теплоотдача и эффективность радиатора.
• Рабочее давление радиатора. Высокий порог прочности позволяет ему выдерживать гидравлические удары и перепады давления в системе, увеличивая срок службы изделия.
• Материал и вес радиатора. Тип материала (металл, сплав) напрямую влияет на прочность и долговечность радиатора, его устойчивость к коррозии. Вес изделия важен при монтаже, особенно если радиаторы будет устанавливать один человек.

На рынке отопления представлены четыре основных типа радиаторов: стальные, чугунные, алюминиевые и биметаллические.

Стальные радиаторы – имеют хорошую теплоотдачу и относительно недороги. Однако они недостаточно устойчивы к гидроударам и высокому давлению и подвержены коррозии. Различают стальные панельные и трубчатые радиаторы.

Чугунные радиаторы – Чугунные радиаторы являются самым популярным и долговечным типом радиаторов для централизованного отопления в России. Они обладают отличной теплоотдачей и устойчивы к коррозии и гидроударам. В то же время чугунные радиаторы долго нагреваются и долго остывают; они также имеют большой вес, что является недостатком при установке одним специалистом.

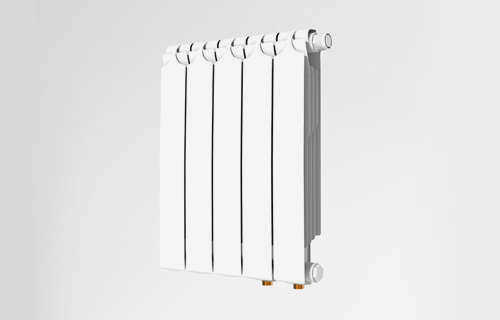

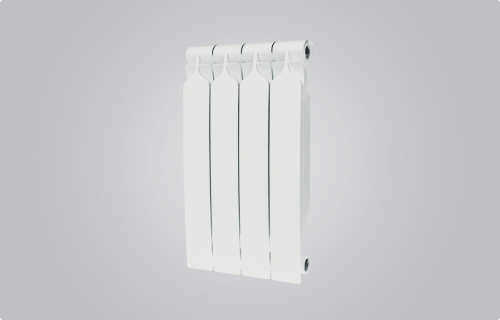

Алюминиевые радиаторы – Один из самых популярных современных типов радиаторов. Производятся литые и экструдированные алюминиевые радиаторы. Они характеризуются высокой теплоотдачей и малым весом, что важно при монтаже. Однако они чувствительны к гидроударам и колебаниям давления в системе отопления, быстро нагреваются и быстро остывают.
