В приведенной ниже схеме используются 2 источника питания. Усилитель действует как повторитель и повторяет сигнал. Это означает, что управляющий сигнал от диммера/контроллера дублируется на параллельно подключенный усилитель, который выполняет регулировку яркости. Нагрузка, источник питания и блоки управления должны быть рассчитаны заранее.
Подключение светодиодной ленты
Подключение светодиодной ленты – популярный способ создания необычного декора в доме с помощью освещения. Чтобы добиться желаемого эффекта свечения, важно правильно установить и подключить лед-ленту. В этой статье мы подробно рассказываем, как подключить светодиодную ленту своими руками. В конце есть полезное видео на эту тему.

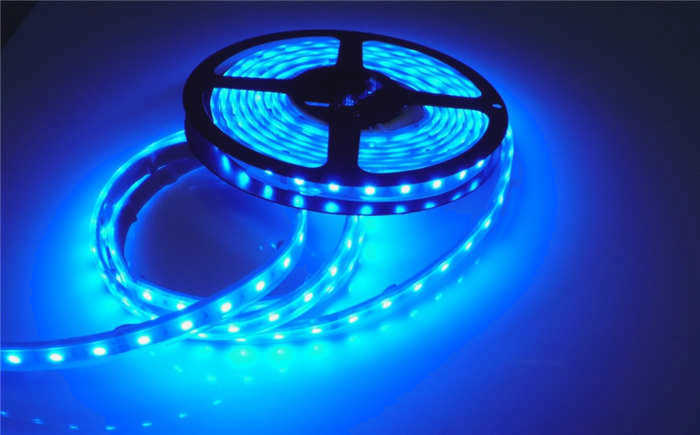

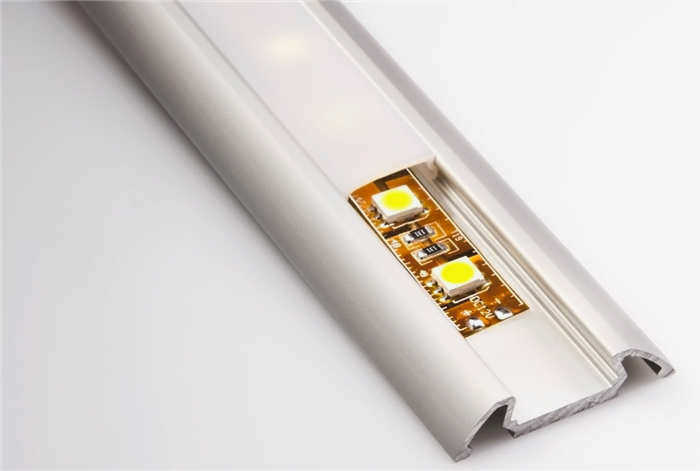

Основа светодиодной ленты представляет собой длинную гибкую ленту, вдоль которой расположены полупроводниковые излучатели – светодиоды.
Диоды соединяются в единую цепь с помощью гибких электрических дорожек. Схема формируется по схеме параллельной последовательности, поэтому лента может быть разрезана на несколько функциональных секций, содержащих по 3 или 6 диодов в каждой секции.
Линии разреза отмечены на ленте, рядом с которыми расположены специальные площадки для подключения проводов к каждой секции.
Для удобства монтажа на внутренней стороне ленты имеется двусторонний скотч, с помощью которого лента крепится к любой поверхности, будь то наружная стена дома или подвесной потолок.
Источник питания для светодиодной ленты – сеть. Важно помнить, что полупроводниковые диоды чрезвычайно эффективно преобразуют электричество в свет. Для их работы требуется очень мало энергии. Для подключения светодиодной ленты требуется напряжение 12 или 24 вольта.
Например, одним из вариантов является размещение светодиодов с плотностью 60 штук на погонный метр. Потребление энергии на метр составляет 4,8 ватта. Это означает, что для 5-метровой ленты требуется всего 24 Вт энергии.
Для того чтобы обеспечить светодиоды пониженным электрическим током, каждая лента подключается к специальному устройству (регулирующему трансформатору), которое снижает входное напряжение сети до необходимого уровня.
Способы подключения светодиодной ленты
Светодиодная лента может быть подключена двумя способами:

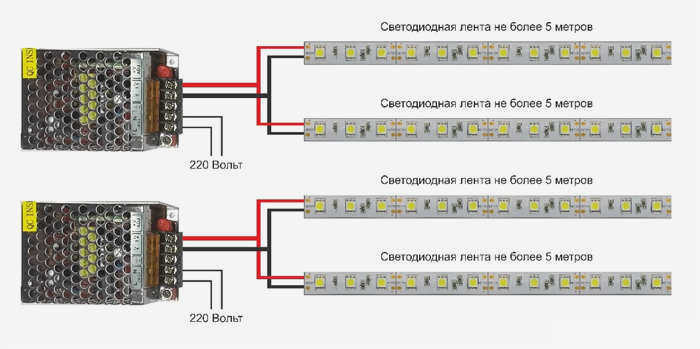

- Подключив каждую светодиодную ленту к устройству с помощью заземленных проводов, выходящих из устройства. В этом случае используется только один трансформаторный блок, но нам понадобится разветвитель или придется подключать провода к соответствующим клеммам самого блока.
- Диодные ленты можно подключать к сети, используя любое количество имеющихся блоков. В этом случае на входной провод от сетевой розетки до трансформаторного блока необходимо поставить разветвитель, т.е. тройник.
Прежде чем подключать светодиодную ленту к трансформаторному блоку, узнайте, на какое напряжение он рассчитан. Лента, питающаяся от 24 вольт, будет просто тускло светиться при 12 вольтах, но если подать 24 вольта на 12-вольтовые излучатели, то, скорее всего, они просто перегорят. Поэтому перед подключением светодиодной ленты внимательно прочитайте инструкцию.

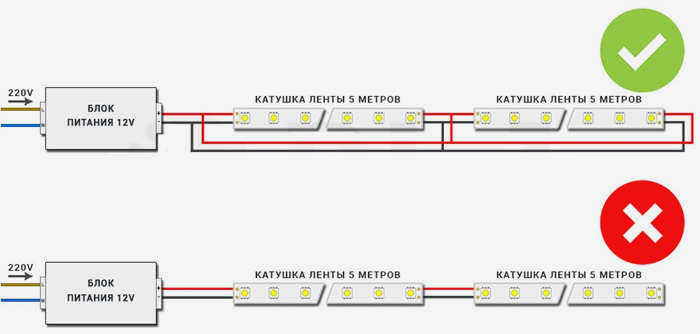

При подключении более длинных светодиодных лент, например, длиной 20 метров, важно помнить, что ни в коем случае нельзя подключать их последовательно, когда начало новой ленты подключается к концу предыдущей. При таком подключении ток, потребляемый отдельными лентами, суммируется, а это значит, что через первую ленту будет протекать общий ток, потребляемый всеми остальными лентами, которые вы подключаете к первой. Это может привести к возгоранию.
Поэтому каждое звено ленточной цепи должно быть подключено отдельно и независимо от других звеньев устройства. Возможно, это не самый удобный способ подключения, но зато самый безопасный и правильный.
Светодиодная лента 220В – что это такое и как ее подключить
Типичная светодиодная лента имеет стандартную длину 5 метров. Обычно она разделена на отрезки по 5 см. Резать ленту можно только по этим линиям, которые в некоторых случаях даже сделаны перфорацией. Каждый такой 5-сантиметровый блок содержит несколько эмиттерных кристаллов, соединенных последовательно – это позволяет снизить напряжение для каждого кристалла до необходимого значения.
В зависимости от того, на какое напряжение рассчитана вся лента, каждый 5-сантиметровый участок содержит определенное количество светодиодов, кратное трем:
- Если лента рассчитана на 12 В, то на каждую отсекающую секцию приходится 3 кристалла;
- если на 24 В, то 6 кристаллов;
- Если лента рассчитана на 110 вольт, то излучателей уже 30, а отрезок длиной 50 см, а не 5;
- А если светодиодная лента рассчитана на 220 В, о чем подробно будет сказано ниже, то светодиодных кристаллов в полуметровом отрезке будет целых 60.
В лентах, рассчитанных на прямое подключение к 220 В, каждый SMD-кристалл потребляет 3,5 В: это светодиоды SMD 5630, 3528, 5050, 2835, 3014. На режущем блоке последовательно соединены 60 светодиодов, значит, общее потребляемое напряжение теоретически должно составлять 210 В.
Однако сетевое питание составляет 220 В, а иногда даже 230 В, и особенность особо ярких SMD 5630 220-вольтовых излучателей заключается в том, что диоды в них. заключается в том, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 В.
Светодиодные ленты с 60 кристаллами на 0,5 метра имеют два ряда диодов. Если посчитать, то на стандартной длине 5 см получается 6 кристаллов с чрезвычайно высокой яркостью. Кроме того, такая светодиодная лента 220В без блока питания используется для оформления объектов снаружи ограждающих конструкций – на открытом воздухе.
Как подключить светодиодную ленту с более низким напряжением к 220В
Помимо светодиодных лент на 220 В, которые подключаются без блока питания, на рынке представлены светодиодные ленты на 12, 24 и 110 В, и таких изделий большинство. Как подключить такие светодиодные ленты к 220 В?

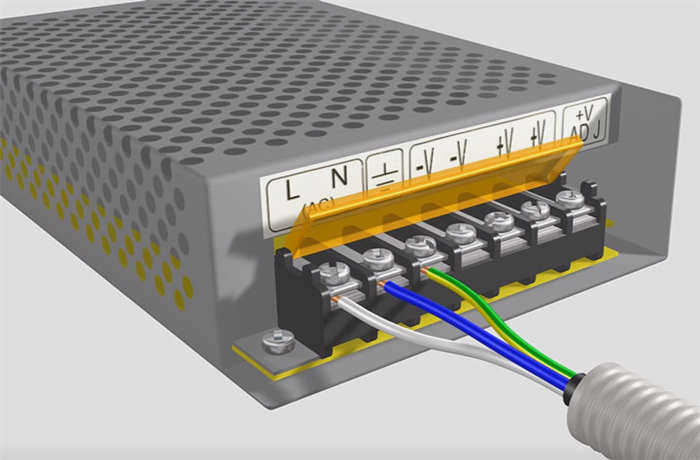

Выше неоднократно упоминался так называемый блок питания или адаптер, и именно к ним относится такой функционал, как питание светодиодной ленты от 220 В. Адаптеры представляют собой мини-трансформаторы, в которых 2 обмотки. Соотношение количества витков этих катушек соответствует соотношению входящего и исходящего напряжения. Поэтому адаптеры всегда имеют детерминированное соотношение между напряжением сети, с которым они могут работать, и напряжением, которое они готовы подать на светодиодную ленту.
Современные адаптеры для светодиодных излучателей обычно оснащены выпрямителями и контроллерами одновременно, а также ограничителями тока. Поэтому такое устройство называется блоком управления. Благодаря этому пользователь получает выход, соответствующий потребностям его светодиодной ленты, даже если она нестандартной длины.
Однако важно отметить, что включение светодиодной ленты с напряжением от 12 до 110 вольт в розетку без блока питания приведет к ее перегоранию, независимо от того, есть ли в цепи выпрямитель. Дело в том, что такое напряжение создает слишком большой ток для проводки ленты, что приведет к быстрому оплавлению проводов.
Прежде чем подключать светодиодную ленту с более низким напряжением к 220 В, убедитесь в наличии блока питания, мощность которого совместима со стандартом: общее потребление светодиодной ленты + 25%.
Что необходимо для подключения RGB-ленты

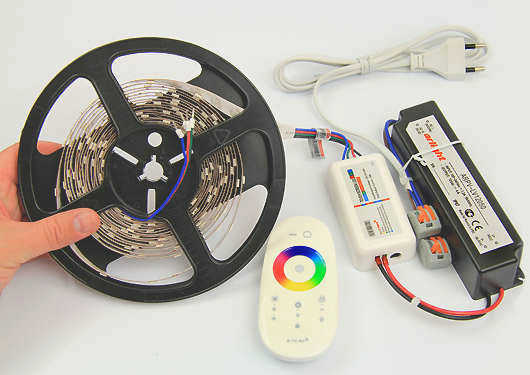

На фото показаны все компоненты схемы для правильной работы светодиодной ленты. Давайте выясним, для чего используется каждая из них и какова их функция.
- RGB-лентаВажно тщательно подойти к ее выбору. Это первый элемент, с характеристиками которого следует определиться заранее. Все зависит от того, где и в каких условиях она будет размещена. При покупке следует обратить внимание на влагостойкость и защиту от внешних воздействий.
- Контроллер – Дополнительное звено, которое необходимо для управления цветными светодиодами. Подключение контроллера к светодиодной ленте RGB позволяет выбирать и регулировать цвет. С его помощью можно создать свой собственный оттенок света. Заглавные буквы RGB означают:
R – красный, G – зеленый и B – синий.
Используя пульт дистанционного управления для контроллера, можно также регулировать яркость, устанавливать фиксированный оттенок, включать и выключать светодиодную ленту.
Чтобы выбрать контроллер, необходимо рассчитать требуемую мощность. Это легко сделать по следующей формуле:
Потребляемая мощность одного метра умножается на длину светодиодной ленты. Полученная цифра – это мощность контроллера (Вт).
- Трансформатор (блок питания) – это еще один важный элемент для работы всей схемы. Его следует подбирать индивидуально, определив условия в помещении и правильно рассчитав мощность, необходимую для бесперебойной работы светодиодного освещения.
Заранее подготовьте место для установки трансформатора, где воздух будет свободно циркулировать, чтобы избежать перегрева устройства. Не размещайте его вблизи легковоспламеняющихся предметов. Рассчитайте необходимую мощность.
Как подключить RGB-ленту к контроллеру
Стоит отдельно рассмотреть, как подключить RGB-ленту к контроллеру, так как здесь есть свои особенности.

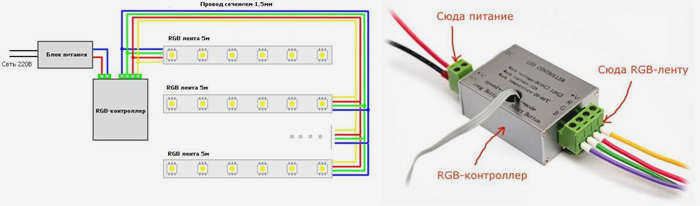

На фото ниже показана схема подключения RGB-ленты к контроллеру с помощью четырех проводов: 3 из них – цветные провода, а 1 – соединительный провод к источнику питания. Контроллер должен быть установлен строго между трансформатором и диодной секцией.

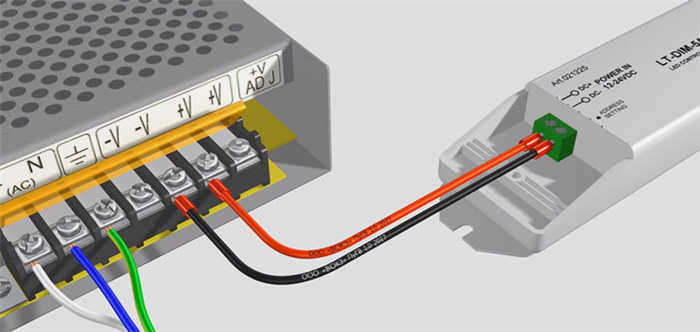

- Первое, что нужно сделать, это подключить контроллер к трансформатору с одной стороны, где есть только два провода '+' и '-', соблюдая полярность проводов.
- Затем, с другой стороны, подключите секцию светодиодной ленты к драйверу, как это сделать, смотрите на рисунке выше. Подключите четыре провода, 3 из которых имеют цветовую маркировку, а четвертый провод присоедините к оставшемуся месту (обычно это белый или черный).
На самом деле, если подключение выполнено правильно, процесс совсем не сложный. Если с первого раза у вас не получилось сделать соединение правильно, не волнуйтесь – вас не ударит током. Просто поменяйте местами провода.
Основные схемы подключения RGB-ленты

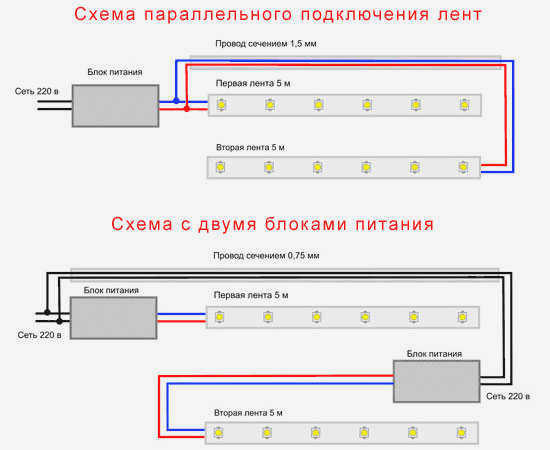

Разобравшись, как подключить контроллер к RGB-ленте, следующим шагом будет подключение всех остальных частей в общую цепь. Давайте рассмотрим несколько схем подключения, когда нужно соединить одну или несколько секций, а также когда необходим усилитель.
- Самый простой вариант – соединить все компоненты вместе. Эта схема будет полезна тем, кто собирается подключить только одну светодиодную ленту длиной не более 5 метров. При таком способе достаточно использовать один блок питания и RGB-контроллер. Если необходимая мощность рассчитана правильно, усилитель не нужен. Ниже приведена простая схема подключения.
Меры предосторожности
При самостоятельном подключении светодиодного освещения необходимо соблюдать основные меры предосторожности. В качестве основной меры предосторожности работы следует проводить только после отключения электропитания в помещении. Для этого отключите соответствующий автоматический выключатель в распределительном щите.
Перед началом монтажа убедитесь в отсутствии напряжения 220 В на проводах с помощью специального индикатора. Для большей безопасности используйте диэлектрические резиновые перчатки. Если внешний осмотр выявил механические дефекты светильника, его не следует использовать из-за возможности повреждения электрической изоляции.
Работы на высоте следует выполнять с помощью прочной лестницы, а не сомнительного табурета с шаткими ножками.
По завершении монтажных работ рекомендуется проверить правильность выполненных схем и надежность всех соединений. Неправильные соединения приводят к короткому замыканию в электрической системе. Поэтому будьте внимательны и еще раз внимательны!

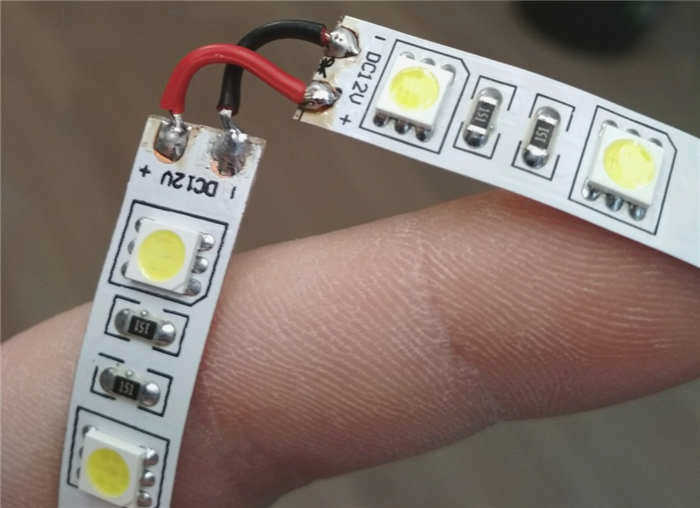

Как припаять провода к светодиодной ленте?
Рекомендуется выполнять паяные соединения, если вы знаете, как правильно их паять. Преимуществом полученных соединений является большая надежность и устойчивость к внешним воздействиям.
Если у вас нет навыков пайки, лучше использовать разъемы, которые очень просты в применении. Их единственный недостаток заключается в том, что контакты окисляются при намокании.
Перед пайкой контакты на плате и концы проводов должны быть очищены и лужены с помощью паяльника мощностью до 25 Вт и натуральной канифоли. Кислотные флюсы использовать нельзя. Провода следует припаивать только несколькими касаниями кончика паяльника, чтобы избежать перегрева паяного соединения.
Основные правила и ошибки
- Штрипсы длиной более 5 метров следует соединять только параллельно, последовательное соединение не допускается.
- Источники питания должны быть установлены в проветриваемом и легкодоступном месте. Они не должны нагреваться и должны быть доступны для обслуживания;
- выбирайте источники питания с запасом мощности 15-20%;
- В одном проекте желательно использовать один тип источника питания, так как время запуска может быть разным. Разные части полосы не будут включаться одновременно;
- сечение проводов должно быть выбрано правильно;
- соберите схему на полу и проверьте ее работу перед началом монтажа;
- убедитесь, что источник питания и лента имеют одинаковое напряжение (12 или 24 В);
- разрежьте ленту по отмеченным на ней линиям разреза;
- Если печатная плата согнута под большим углом, возможно повреждение проводных путей;
- Разъемные соединители следует использовать только в том случае, если их нельзя заменить пайкой. Во влажной среде контакты разъемов окисляются;
- Обратите внимание, что мощные блоки питания оснащены шумным кулером.
Итак, мы разобрали различные варианты и способы подключения светодиодной ленты к блоку питания и устройствам управления. Используя схемы, пояснения и наши рекомендации, вы сможете самостоятельно установить все оборудование. Конечно, если вам непонятны некоторые нюансы, вы можете задать вопросы в комментариях к этой статье. Мы подробно ответим на них и постараемся помочь вам на протяжении всего процесса установки. Давайте пройдем весь путь вместе, от покупки аксессуаров до щелчка выключателя и включения магнитолы.
