Как правило, у непрофессионалов практически нет необходимости измерять ток – бытовые нужды чаще всего ограничиваются измерением напряжения и проверкой сопротивления (тест на непрерывность). Но теперь, когда мы поняли, как пользоваться мультиметром, мы покажем вам алгоритм действий.
Как пользоваться мультиметром для чайников: видео
Опытный электрик, который часто работает с сетями и ремонтирует различные устройства, должен иметь в своем арсенале мультиметр. Этот прибор сочетает в себе функции омметра, амперметра и вольтметра. В этой статье вы узнаете, как правильно пользоваться мультиметром, какие они бывают и что нужно учитывать при работе с этим прибором.

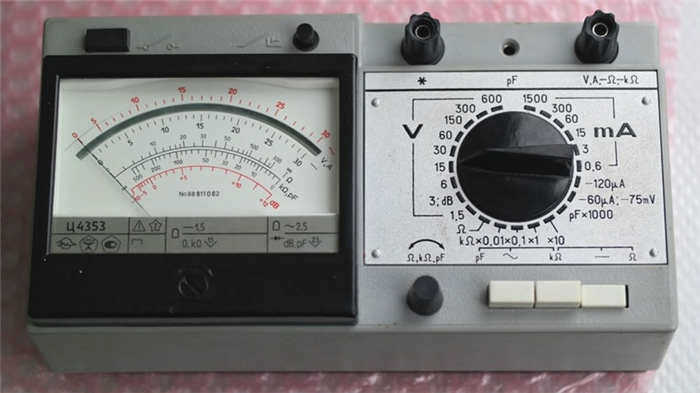

Существует два типа тестеров – электронные (цифровые) и аналоговые. Сегодня аналоговые тестеры используются редко из-за их большого веса и размера. Их уже давно вытеснили цифровые приборы – они маленькие, удобные и позволяют проводить точные измерения. Они просты в использовании, особенно если вы понимаете инструкции и помните схему подключения.
Ниже мы рассмотрим цифровой прибор, поскольку вероятность того, что у вас есть такой прибор, составляет 99,9%. На передней панели прибора находится переключатель, его основные режимы:
- OFF. Показывает, что тестер выключен и не потребляет энергию.
- ACV. Включен режим работы ACV.
- DCV. Режим работы DCV включен.
- DCA. Измерение постоянного тока.
- Ω. Режим измерения сопротивления провода.
Режимы переключаются поворотом переключателя в нужное положение. На нижней или правой стороне расположены три разъема, которые используются для подключения измерительных щупов. Чтобы правильно использовать цифровой мультиметр, необходимо понимать его режимы.
Внимание: Черный кабель всегда подключен к com-разъему. Красный кабель подключается к разъему VΩmA, если поддерживаются токи до 200 мА или если мультиметр используется для измерения сопротивления. Если осуществляется работа с токами более 200 мА, кабель подключается к гнезду 10 ADC.
Как правильно измерять напряжение
Чтобы понять, как пользоваться мультиметром напряжения, посмотрите видео внизу этой страницы. Принцип работы прост – вы включаете щуп, выбираете напряжение и рассчитываете показания, основываясь на отклонении иглы. Использование электронного прибора еще проще – вам не нужно ничего считывать. Например, вы хотите измерить напряжение в розетке. Вы выбираете режим ACV (переменный ток), черный щуп направляется на Com, красный – на VΩmA. Вы предполагаете, что напряжение в сети 220 В, а не 380 В, поэтому устанавливаете переключатель на ближайшее значение. Если не ясно, какое напряжение в сети, установите максимальное значение и постепенно снижайте его.
Например, мультиметр имеет три позиции – 5 В, 200 В и 700 В. Вы решили измерить напряжение на розетке, но не знаете, какое оно. Сначала вы подаете напряжение 700 В и снимаете показания. Измерительный прибор показывает 235 вольт. Вы понимаете, что нужно измерять в другом диапазоне, и переключаетесь на 200. Следующее измерение показывает 223 вольта, что является наиболее точным значением.
Если вы измеряете постоянное напряжение, вам нужно переключить циферблат в правильное положение. Обозначение переменного тока на мультиметре – — DCV. Следующие шаги выполняются так же, как и при измерении переменного тока, и выбирается наиболее точное значение. Измерения проводятся параллельно, а не последовательно, т.е. на двух фазах, а не на одной. Снять напряжение с одного проводника не удастся.
Предупреждение: соблюдайте осторожность при работе с электричеством. Тщательно обдумайте свои действия, чтобы не вызвать короткое замыкание и не коснуться оголенных проводов измерителем разрыва.
Если вы хотите найти фазу, можно просто воспользоваться индикаторной отверткой – это поможет вам найти фазу в сетях 220 вольт без использования измерительного прибора. Но если вы ремонтируете проводку, без одной отвертки не обойтись – фаза может быть где угодно, а ноль может отвалиться. Но все равно нужно уметь пользоваться мультиметром – он необходим любому электрику.
Внешний вид цифрового мультиметра
Внешне стандартный ручной цифровой мультиметр представляет собой компактный карманный корпус с дисплеем, переключателем режимов измерения, тремя гнездами для щупов и разъемом для тестирования транзисторов.
Как правило, в комплект входят два щупа с красным и черным проводами. Черный провод используется в качестве отрицательного и подключается к гнезду COM (Common). Красный выполняет функцию плюса и может быть подключен к универсальному разъему VΩmA, используемому для измерения напряжения, сопротивления и слабого тока, или к разъему 10A, который измеряет токи от 200 мА до 10 А.

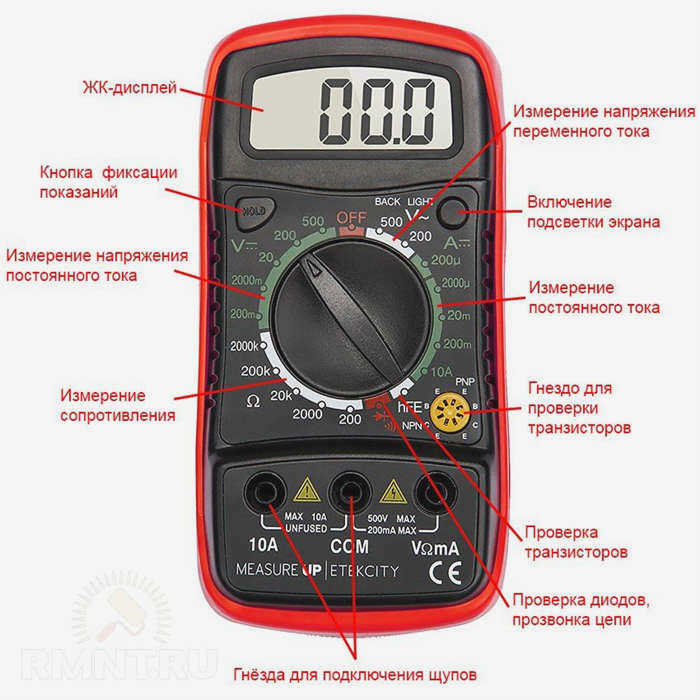

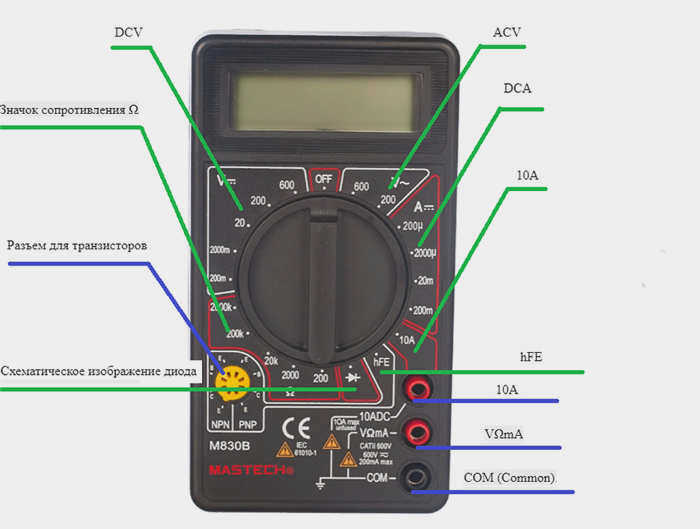

Круговой переключатель перемещается между секторами, указывая на различные методы измерения. Мультиметры обычно имеют следующие режимы:
- DCV – для считывания значений напряжения постоянного тока;
- ACV – аналогичный, только для переменного напряжения;
- DCA – для измерения постоянного тока до 200 мА;
- 10A – аналогичен предыдущему, но для токов от 200 мА до 10 А;
- hFE – режим тестирования транзисторов;
- диодная диаграмма – режим диагностики полупроводников (диодов);
- значок сопротивления Ω – измерение сопротивления и тестирование выводов электрической цепи.
Внутри большинства секторов имеется несколько делений, каждое из которых позволяет более точно калибровать диапазон значений. В верхней части расположен 3,5-значный цифровой ЖК-дисплей, на котором результаты измерений отображаются в виде целых или дробных чисел.
Подготовка мультиметра к работе и проведение измерений
Когда мультиметр не используется, переключатель должен находиться в верхнем положении в положении OFF. Это не только рекомендуется производителем, но и экономит заряд батареи.
Измерение сопротивления цепи
Измерение сопротивления необходимо при проверке работоспособности электроприборов. Например, если поверхность утюга перестала нагреваться, первое, что нужно сделать, – измерить сопротивление нагревательного элемента.
Важно: Измерять сопротивление можно только при отключенном электропитании! Это означает, что приборы должны быть отключены от сети, а проводка – отсоединена от электропитания на распределительном щите.
Перед началом работы убедитесь, что мультиметр находится в рабочем состоянии. Для этого включите прибор в соответствии с приведенными ниже инструкциями, а затем замкните зонды накоротко. Показания должны быть как можно ближе к нулю. Если это не так, устройство требует калибровки и, возможно, ремонта.
Как проводить измерения:

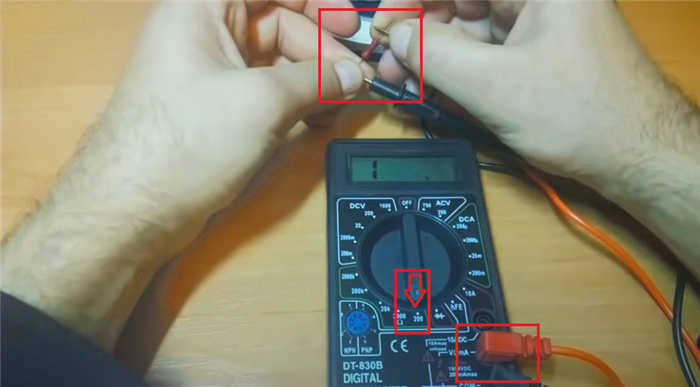

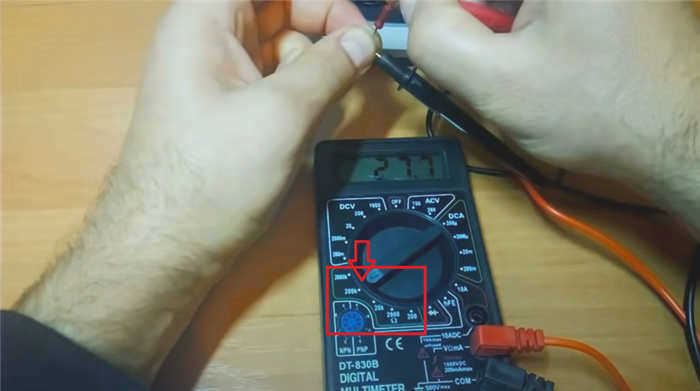

- Подключите щупы с помощью проводов. Красный – к разъему VΩmA, черный – к разъему Com.
- Установите переключатель в режим измерения сопротивления, выбрав минимальное предельное значение (например, для популярного мультиметра M-830B это 200 Ом).
- Поместите щуп на клеммы потребительского устройства.
- Оцените значение сопротивления на дисплее.
- Если на дисплее появляется одна или несколько букв, значит, значение сопротивления превышает установленный предел. В этом случае переведите переключатель на следующий диапазон и повторите процедуру снова.
Наиболее распространенное применение мультиметров в быту – проверка проводки в доме или квартире. Самый простой способ определить, есть ли обрыв в проводке, – проверить этот участок цепи омметром.
Если цепь замкнута и работает, сопротивление должно быть почти нулевым. Если есть обрыв, т.е. цепь разомкнута, цифры будут максимально высокими, обычно одна слева от дисплея.

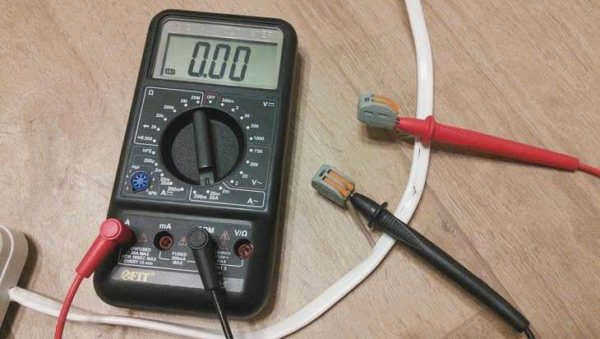

Как подключить мультиметр
Полезное видео о том, как пользоваться цифровым мультиметром в соответствии с инструкцией:
Теперь давайте разберемся, как правильно подключить мультиметр. На корпусе есть гнезда или отверстия, в которые нужно вставить щупы. Обычно их два или три. Что куда подключать:
- Черный провод должен быть подключен к гнезду с названием COM или COMMON.
- Красный провод должен быть подключен к свободному гнезду. Если имеется более двух гнезд, прочитайте в руководстве, к какому из них следует подключить красный провод. Чаще всего для положительного кабеля отводится среднее гнездо. Верхнее гнездо оставляют для ситуаций, когда требуется измерение тока от 200 мА до 10 А (10 АЦП). Обозначение VΩmA обычно указывает на предполагаемое использование для значений до 200 мА.
Гнезда могут быть расположены снизу. Принцип подключения не меняется.
Мы узнали, как подключить мультиметр для измерений. Теперь пора перейти к процессу включения и настройки прибора.
Как настроить мультиметр
Ручка выбора должна находиться в заданной области в соответствии с назначением мультиметра. Зная приблизительное значение, поместите максимальное значение относительно него в выбранный сектор. Если значение не соответствует действительности, во время измерения на старшем разряде появится цифра 1, указывающая на то, что напряжение бесконечно.
Теперь все подключено, включено и настроено. Теперь основы для начинающих: подробные инструкции по использованию мультиметра. Видеоролики также будут полезны.
Как правильно пользоваться мультиметром: инструкции для чайников
Давайте рассмотрим, как измерить несколько электрических параметров.
Потенциал

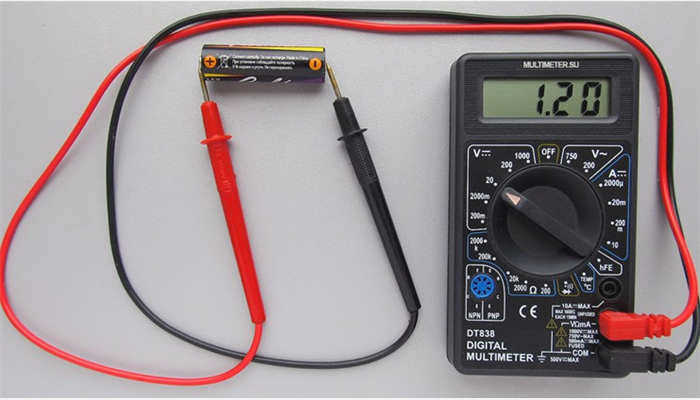

Алгоритм определения напряжения:
- Установите режим ACV или DCV в нужном диапазоне.
- Подключите черный провод к разъему COM, а красный – к разъему VΩmA.
- Подключите концы щупов к клеммам схемы. Например, к отверстиям в розетке или к клеммам батареи.
- Проведите измерение.
Число, отображаемое на дисплее, – это значение напряжения в вольтах. Знак "минус" указывает на то, что полярность была изменена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать с помощью кнопки HOLD. Это полезно в случае большой цепочки измерений.
Ток

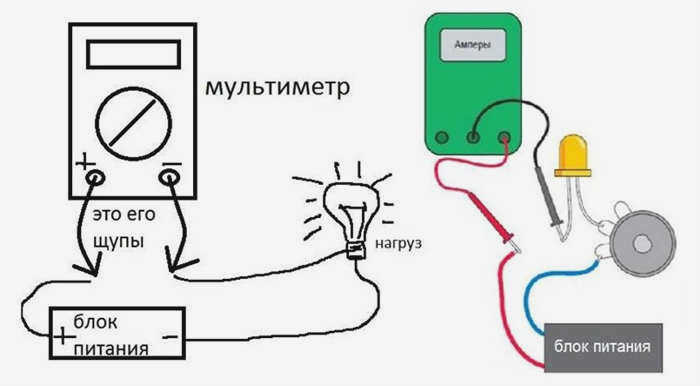

Эта характеристика измеряется только при последовательном подключении тестера к цепи и включении питания. Большинство приборов могут измерять ток до 10 ампер, так как большие значения редко используются в домашних условиях.

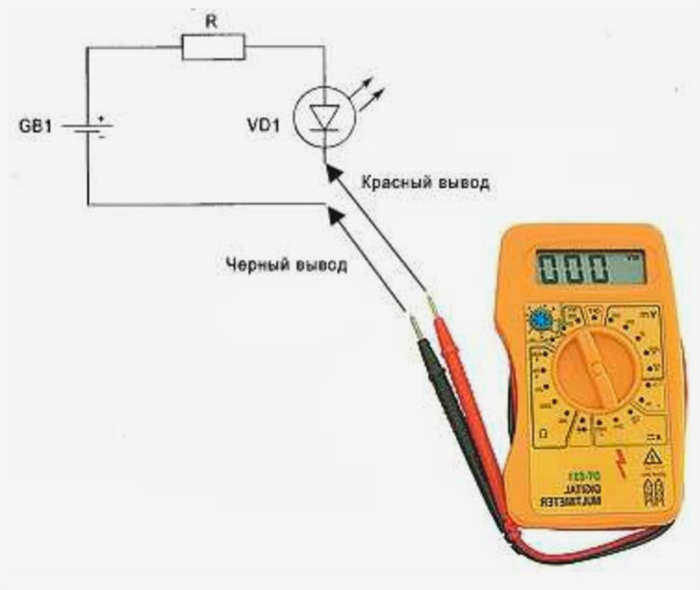

Для проведения измерения необходимо сделать разрыв в цепи. Действуйте следующим образом:
- Черный щуп к гнезду COM.
- Красный щуп в гнездо до 200 мА или 10 А.
- Слегка коснитесь контактов плоскогубцами.
- Считайте значение напряжения с дисплея.
Соблюдайте осторожность, чтобы не получить удар током при прикосновении к оголенным проводам.

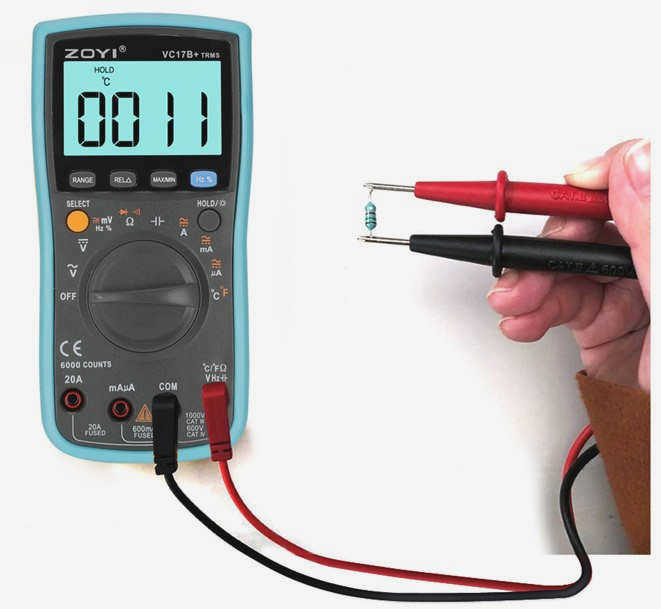

Сопротивление
Эта характеристика может быть измерена без подключения к источнику питания. Проверяемый компонент просто замыкается между двумя щупами. Если проводимость отсутствует, на дисплее отображается единица.
Последовательность операций:
Популярные модели: краткий обзор мультиметров
Большинство тестеров производятся в Китае. Они достаточно точно определяют электрические характеристики, надежны и долговечны при правильном использовании. Важно знать, как пользоваться мультиметром новичку, чтобы в процессе эксплуатации не возникло проблем.
Цифровые мультиметры DT

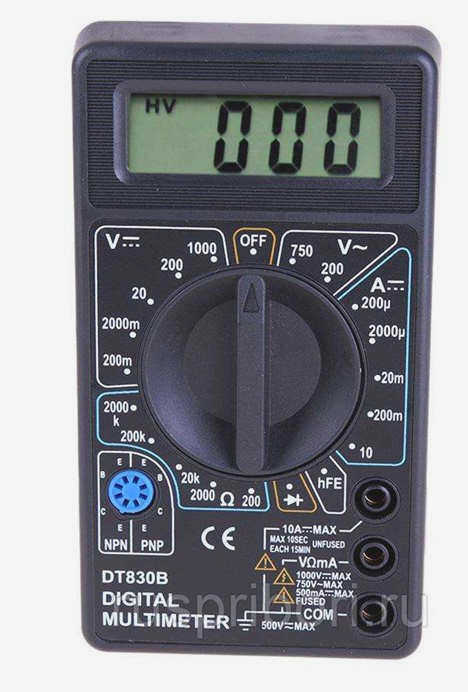

Мультиметр DT830B

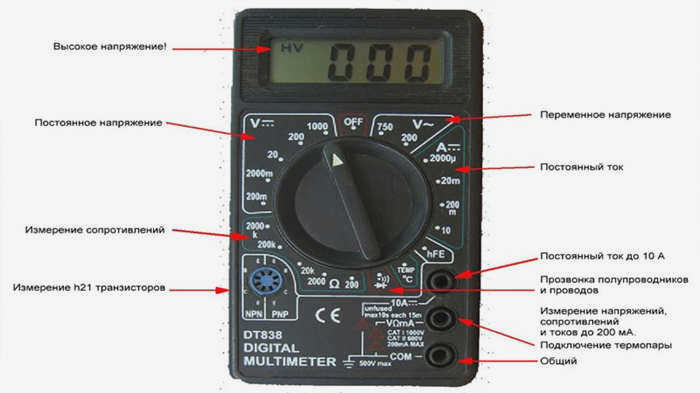

Предназначен для измерения токов до 10 А. Имеет 3 стандартных гнезда и одно для тестирования транзисторов и диодов. Питание осуществляется от батареи "Крона". Батарея не имеет отдельного гнезда в корпусе и вставляется при полностью снятой задней крышке.
Устройство поставляется с двумя байонетами. Один из них черный и подключается к разъему COM, а второй красный и подключается ко второму или третьему разъему в зависимости от измеряемой величины. Стилус представляет собой бюджетную версию. При желании вы можете купить более качественные, но и эти вполне удобны в использовании.
При измерении сначала подключите черный провод, а затем красный. Будьте осторожны, чтобы не коснуться металлического наконечника щупа. Если "плюс" и "минус" перепутаны, прибор укажет это знаком "-" перед цифрой на экране.
Максимальное значение напряжения для данного мультиметра составляет 500 В. При достижении этого значения на дисплее появится символ "HV" – high voltage – предупреждение о высоком напряжении. Если требуется максимальная точность измерения, необходимо учитывать сопротивление самих щупов. Оно определяется путем замыкания наконечников вместе. DT830B является недорогой моделью. Он может не поставляться с инструкцией по эксплуатации на русском языке.
При использовании тестера следует учитывать его особенности:
- погрешность составляет примерно 1%;
- ручная установка режима;
- конструкция не является ударопрочной; пластиковый корпус может быть поврежден при ударе;
- стилус имеет среднее качество;
- нет подсветки дисплея.
