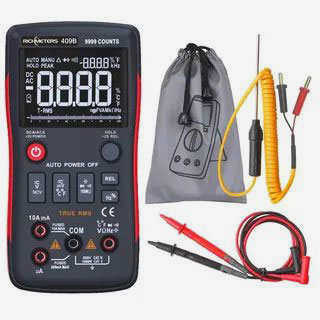

Эта модель очень похожа на предыдущую, но ее функциональность расширена за счет генератора и измерения температуры. Помимо щупа, в комплект входит термопара.
Для вашего удобства индикатор питания показывает низкий заряд батареи, а на дисплее отображается надпись BAT. Схема защиты включает в себя предохранители, которые перегорят, если оператор допустит ошибку, после чего их нужно будет заменить на аналогичные новые.
Как пользоваться мультиметром – измерение напряжения, тока и сопротивления
Электромонтажные и пусконаладочные работы всегда включают в себя измерение характеристик электрической сети, проверку наличия напряжения и правильности работы того или иного устройства или линии. Для этого существует множество различных измерительных приборов и тестеров, но наиболее универсальным и полезным инструментом для домашних мастеров и профессионалов является мультиметр. В этой статье мы рассмотрим, как им пользоваться.
Внешний вид мультиметра

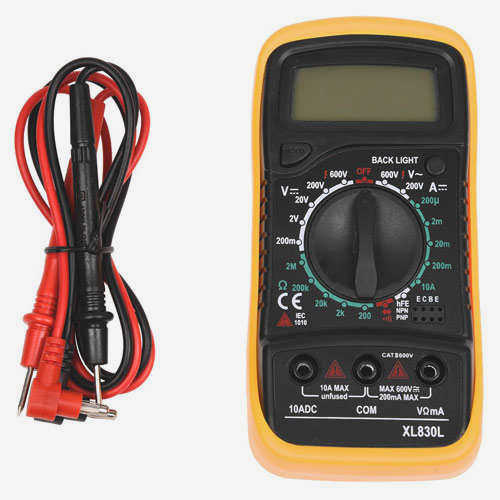

Мультиметр – это универсальный прибор для измерения электрических параметров, сочетающий в себе ряд функций (в зависимости от модели). В самом простом виде он состоит из амперметра, вольтметра и омметра. Наиболее популярным вариантом является цифровая портативная версия. Он имеет прямоугольную форму с дисплеем и циферблатом или функциональной кнопкой. К мультиметру подключаются два измерительных щупа (красный и чёрный) в соответствии с маркировкой на приборе.
Краткое описание измеряемых параметров и их обозначение
Для обозначения параметров на мультиметрах производители используют стандартизированные англоязычные обозначения или специальные символы. Для работы с прибором важно знать основы электротехники, чтобы уметь правильно и безопасно проводить необходимые измерения.

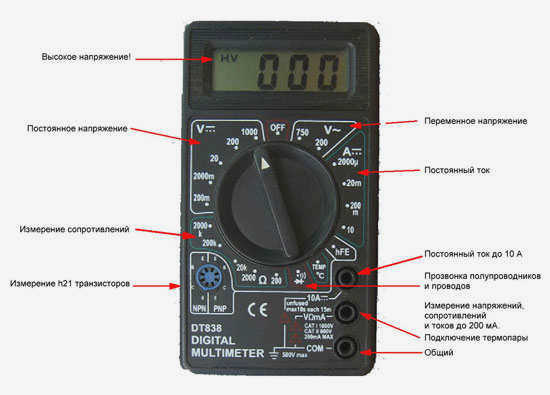

Каждый прибор разделен на зоны с настройками для работы с определенным типом сетевого напряжения:
- ACV или V~ – переменное напряжение;
- DCV или V- – напряжение постоянного тока;
- DCA или A- – постоянный ток;
- Ω – сопротивление участка цепи или электрического устройства.
Назначение разъема Lynx
Напряжение и мультиметр
Рассмотрим, как измерить напряжение с помощью мультиметра. Первое, что необходимо сделать, – проверить положение переключателя прибора. Чтобы подготовить прибор к измерению напряжения, переведите его из выключенного положения (с надписью 'OFF') в положение V~ (английская буква 'V' и волнистая линия, обозначающая переменное напряжение). На некоторых мультиметрах этот режим обозначается аббревиатурой "ACV".
Шаги для проверки напряжения переменного тока:
- Вставьте красный щуп в гнездо с маркировкой "V/Ω" или "VΩmA" (это плюсовой потенциал), черный щуп – в гнездо "COM".
Для справки.! Поскольку переменное напряжение не имеет полярности, установка щупов в соответствующие гнезда не имеет значения. Однако, если черный щуп попадает в фазу, число на экране может быть отрицательным.
- Проверьте переключатель (он должен находиться на маркировке V~).
- Установите тестовый уровень (если вы планируете измерять переменное напряжение в сети с номинальным напряжением 220 В, установите тестовый уровень на немного большее значение, например, 236 В, или можно установить его на максимально возможное значение).

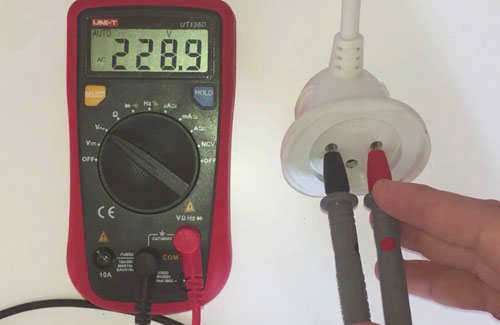

- Вставьте щуп в розетку, для которой будет проводиться тест.
На дисплее электронного мультиметра появятся цифры, указывающие на искомое переменное напряжение.

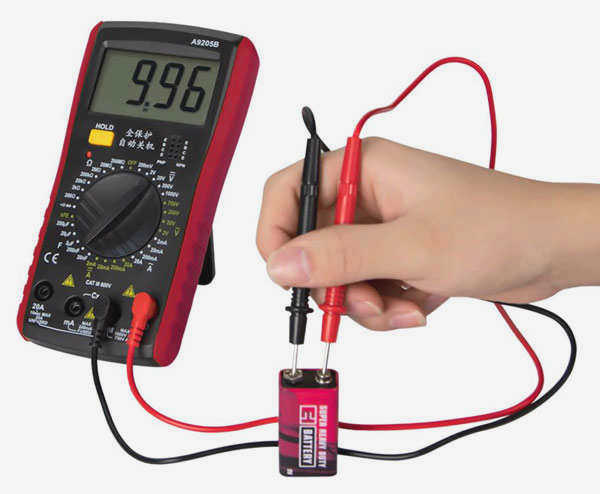

Далее мы рассмотрим, как использовать тестер напряжения для проверки напряжения батареи. Для измерения постоянного напряжения с помощью циферблата или электронного мультиметра вставьте красный и темный контакты в гнезда 'V Ω mA' и 'COM' соответственно, а затем установите переключатель в положение 'V-'.
После установки тестового уровня (как и в предыдущем примере, его необходимо установить на немного большее числовое значение, чем имеет предполагаемый объект измерения). Подключите два свободных конца щупов к объекту тестирования (например, к двум концам батареи), соблюдая полярность ("+" и "-").
Проверка тока
Рассмотрим, как использовать тестер для проверки тока:

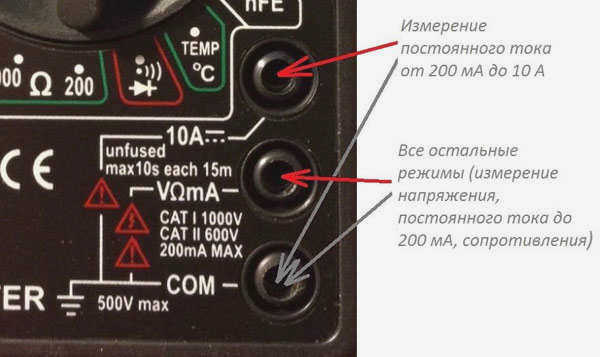

- Вставьте красный штекер в гнездо с маркировкой "mA" ("VΩmA"), а черный – в гнездо "COM" (для проверки тока до 10 A). Для проверки тока, изменяющегося от 200 мА до 10 ампер, вставьте красный щуп в гнездо с маркировкой "10A".
- Установите переключатель в положение "AC" для проверки переменного тока или в положение "A-" для проверки постоянного тока.
- Установите диапазон измерения больше ожидаемого тока, но не намного.
- Подключите нагрузку (например, лампу накаливания с цоколем) к собранной электрической цепи от цоколя к мультиметру.
Важно! Не прикасайтесь к неизолированным частям цепи и не касайтесь концов щупа.
- Прикрепите кусок провода к цоколю лампы, а другой конец – к щупу.
- Возьмите еще один кусок провода и присоедините его по схеме "цоколь лампы – электрическая розетка".
- Прикрепите красный щуп (его свободный конец) к "+" измеряемого объекта, а черный щуп – к следующему элементу цепи (провод, выходящий из "нагрузки", т.е. лампы).
Помните! Для правильного и, что более важно, безопасного измерения тока мультиметр должен быть подключен последовательно, так как в режиме амперметра сопротивление цепи мультиметра минимально и при параллельном подключении произойдет короткое замыкание.
Диапазон, разрешение, точность
Разрешающая способность мультиметра – это величина, определяющая количество цифр для записи измеряемой характеристики. Она определяет не точность прибора, а вид (длину) числа. Например, 4 1/2 разряда означает, что на дисплее отображаются 4 полных разряда и 1 полуразряд, т.е. до 19999 отсчетов. Если значение выходит за эти пределы, переключитесь на другой диапазон.
Разрешающая способность указывает на степень точности прибора, т.е. через какой интервал может быть обнаружено изменение характеристики. Если разрешение мультиметра составляет 1 мВ в диапазоне 4 В, то разница между соседними значениями при измерении напряжения в диапазоне 1 В будет не менее 1 мВ.
Погрешность цифрового мультиметра – это наибольшая ошибка, которую прибор может допустить при измерении величины в заданных условиях эксплуатации. Чем она меньше, тем ближе результат к истинному значению.
Она часто выражается в процентах. Например, если он составляет 1%, то при напряжении 200 вольт истинное значение будет между 198 и 202 вольтами.
Как установить правильный режим
Неправильная установка переключателя может привести к выходу прибора из строя и необходимости его ремонта. Первое, что необходимо сделать перед измерением, – определить, какой ток протекает через провода. Постоянный ток в батареях, аккумуляторах или источниках питания, переменный ток в бытовом источнике питания.
Если характер тока изначально неизвестен, можно использовать индикаторную отвертку:
- если индикатор не загорается ни при каком контакте – ток постоянный;
- В случае переменного тока отвертка загорается при фазе, но не загорается при нуле.
Второй шаг – выбрать часть сектора для искомой характеристики. Стандартные символы:
- ACV или V ~ – переменное напряжение;
- DCV или V ~ – напряжение постоянного тока;
- DCA – сила постоянного тока;
- Ω – сопротивление;
- hFE – коэффициент усиления транзистора;
- знак диода – режим тестирования диодов.
Следующий шаг – установка диапазона измерения. Когда ток неизвестен, переключатель устанавливается на максимальное значение. Если ток окажется больше ожидаемого, это поможет избежать неисправности. Так, для стандартного напряжения переменного тока 220 В предел устанавливается на 600 или 750 В.
Что такое мультиметр и для чего он нужен?
Что такое мультиметр? Мультиметр – это электроизмерительный прибор, сочетающий в себе несколько функций. Он включает в себя вольтметр, амперметр и омметр. Его также называют измерительным тестером.
Скотт Мюллер, автор книги "Модернизация и ремонт ноутбуков", пишет, что существуют цифровые и аналоговые мультиметры. Разница заключается во внутренней работе приборов. Сагиттальный (аналоговый) мультиметр – это идеальный интегратор, который имеет большой динамический диапазон и четкий результат измерения.
Динамический диапазон цифрового мультиметра ограничен, существует задержка измерения и определенный порог срабатывания. Поэтому цифровой мультиметр не может измерять определенные типы сигналов, и пользователь их не заметит. Основным преимуществом цифрового мультиметра является большая функциональность и низкая стоимость.
Для чего используется мультиметр? Гордон МакКомб и Эрл Бойсен, соавторы книги "Радиоэлектроника для чайников", пишут, что мультиметр может измерять
- напряжение переменного и постоянного тока;
- сопротивление
- токи в цепи;
- проводимость цепи (отсутствие или наличие разрывов).
Некоторые модели мультиметров можно использовать для проверки диодов, конденсаторов и транзисторов.
Понять принцип работы мультиметра может даже новичок. Цифровой мультиметр считается самым простым типом измерительного прибора. Значения на дисплее видны с первого взгляда. Аналоговые приборы – это старомодные устройства со стрелочной шкалой, которые сегодня редко используются. Эти приборы не так точны, а их шкала имеет высокую погрешность.

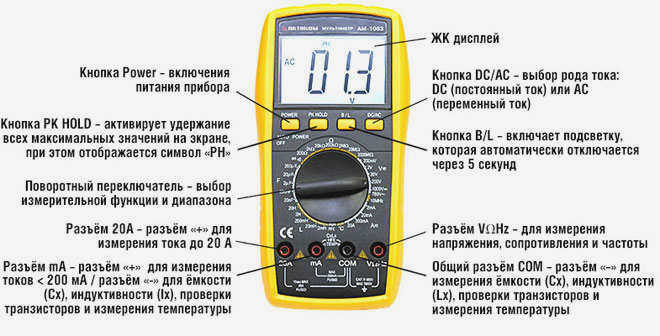

Мультиметр прост в использовании. Конструкция не сильно различается у разных производителей. На передней панели расположен дисплей с механическим переключателем и разъемами для подключения щупов. Более продвинутые версии имеют кнопки записи и подсветку.
Как пользоваться мультиметром
Использование мультиметра может помочь вам определить, правильно ли работает устройство или его отдельные части. Например, с его помощью можно проверить, работает ли нагревательный элемент в стиральной машине или его следует заменить, определить напряжение в розетке, проверить конденсатор и транзистор.

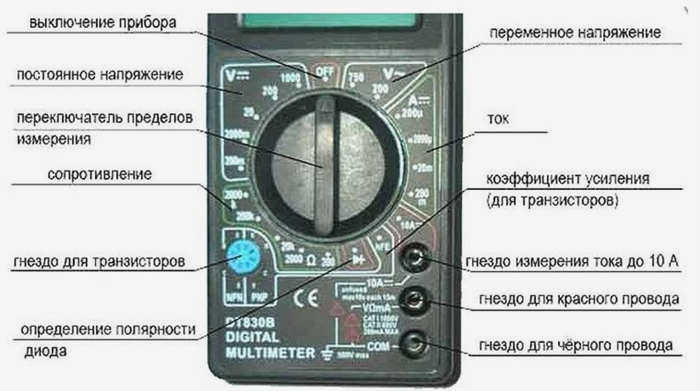

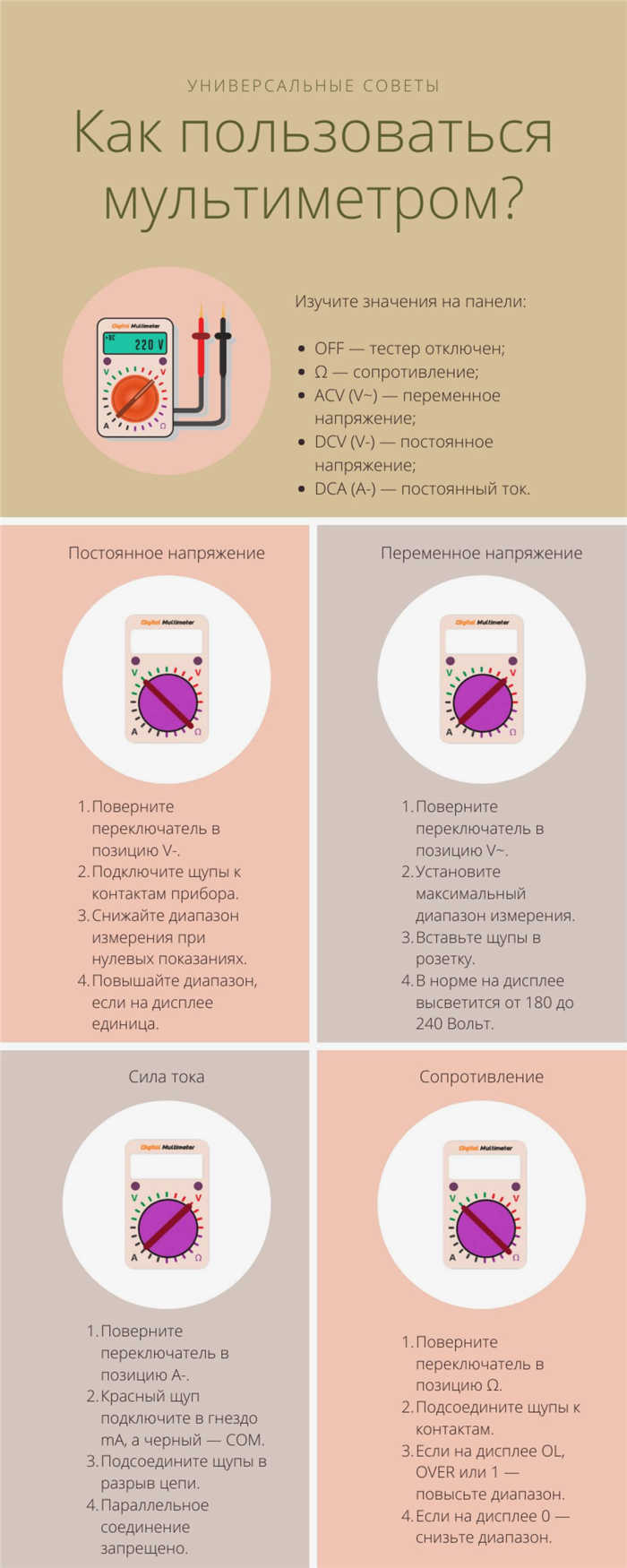

Сначала ознакомьтесь со значениями на панели мультиметра:
- OFF – тестер выключен;
- Ω – сопротивление;
- ACV (V~) – переменное напряжение;
- DCV (V-) – постоянное напряжение;
- DCA (A-) – постоянный ток.
Как правильно использовать мультиметр? Подключите щупы к клеммам измеряемого устройства, и на дисплее появится результат. При тестировании правильно подключите тестер:
- Черный щуп – к гнезду COM.
- Красный (в зависимости от ситуации) – к гнезду VΩmA для измерения тока в нормальном диапазоне. Если ток превышает 200 мА, провод следует переключить в положение 10 АЦП.
Джеймс Фицджеральд, автор книги The Spruce, пишет, что черный провод в основном используется для проверки заземления и нейтральных (общих) клемм, а красный – для горячих клемм.
Измерение напряжения
Установите ручку выбора на переменное или постоянное напряжение. Поместите черный щуп на отрицательную клемму тестируемого компонента, а красный щуп – на положительную клемму.

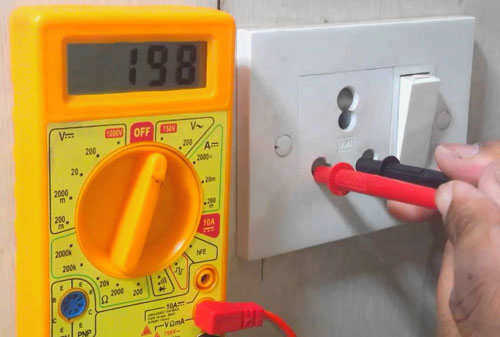

Предположим, вы тестируете стандартную электрическую розетку дома. Вставьте черный щуп в гнездо COM, а красный щуп – в гнездо с символом V (VΩmA) среди других значков. Третья розетка используется для измерения характеристик большого тока. Обычно оно не используется в домашних условиях. Красный щуп вставляется в него по мере необходимости. Положение черного щупа никогда не меняется.
Переключатель режимов должен быть установлен в правильное положение. Установка переключателя на 200 вольт может быть фатальной для прибора – он будет разрушен. Поэтому верхний предел должен быть установлен на максимально допустимое для тестера значение. Когда щуп коснется контактов гнезда, на дисплее появится результат измерения.
