Перед обжимом важно правильно выбрать обжимной наконечник. Стоит иметь в виду, что существуют разные типы наконечников – разная толщина гильзы, разный диаметр входного отверстия. Это относится и к наконечникам с одинаковым сечением, но разных производителей.

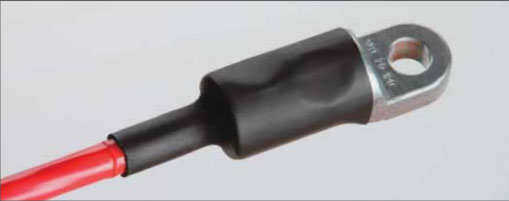

Как правильно обжимать кабельные наконечники – 5 принципов обжима

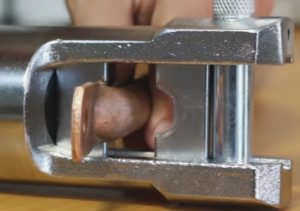

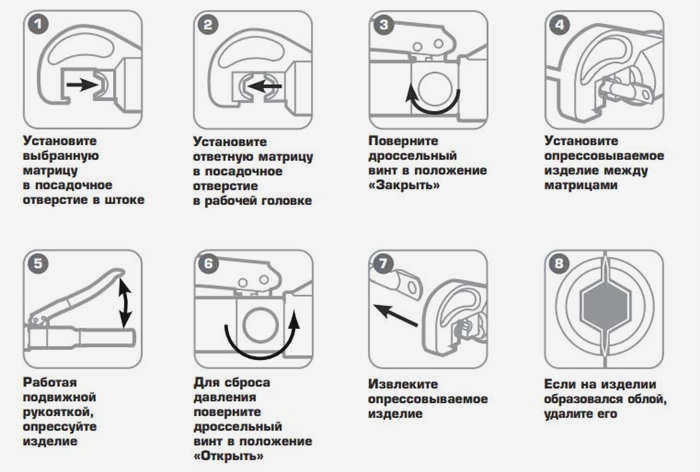

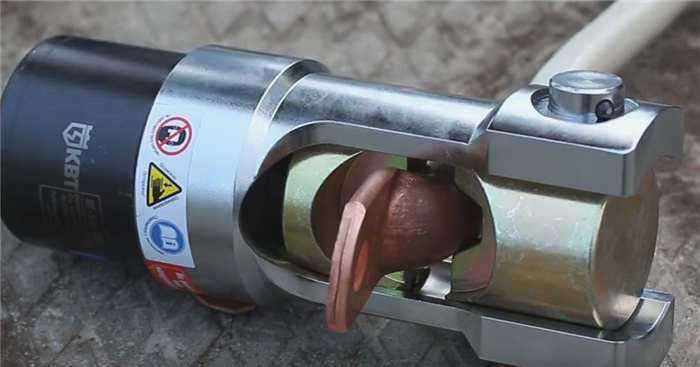

Как правильно обжимать кабельный наконечник или термоголовку с помощью гидравлического пресса? Существуют ли какие-либо правила или нормы, влияющие на качество обжима? Безусловно, существуют, и покупка высококачественного пресса не гарантирует хорошего контакта на каждом кабельном наконечнике. Давайте рассмотрим основы хорошего обжима или обжима толстостенных наконечников.
Какие наконечники выбрать

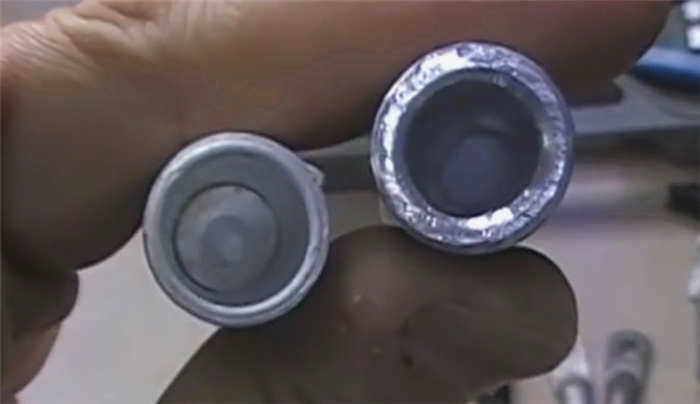

Перед обжимом важно выбрать правильные наконечники. Стоит помнить, что наконечники бывают разных типов – разной толщины гильзы, разного диаметра входного отверстия. Это также относится к наконечникам с одинаковым сечением, но от разных производителей.

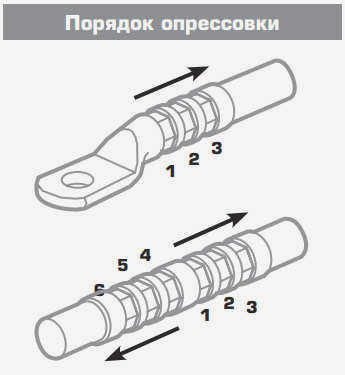

Поэтому не всегда возможно запрессовать два разных наконечника с одинаковым сечением одним и тем же инструментом. Кроме того, количество опрессовок наконечника также может быть разным.
Если вы хотите сделать высококачественное соединение, которое прослужит долгие годы, ознакомьтесь со следующими рекомендациями.
Зачищенный провод должен точно подходить по диаметру к наконечнику.
Зазор может и должен быть как можно меньше.

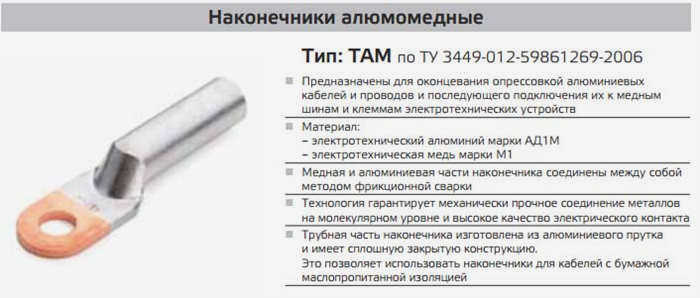

Если материал наконечника – алюминий, выбор становится проще. Выбирайте наконечник с той же площадью поперечного сечения, что и проволока. Можно сослаться на маркировку на лезвии контактного элемента.
Однако если материал изделия – медь, возникает проблема. Но и в этом случае есть несколько решений.

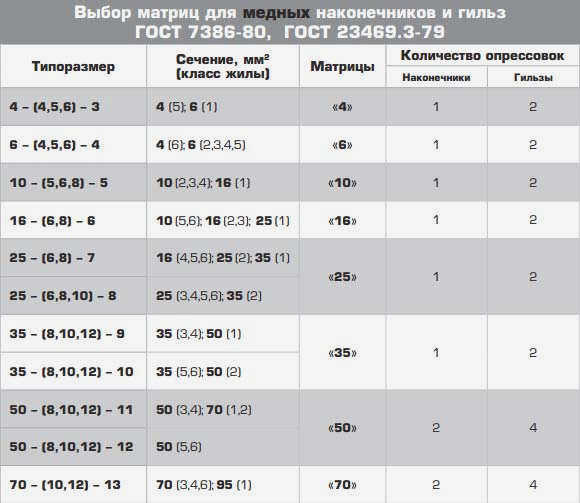

- ⚡Существуют таблицы ГОСТ, по которым можно выбрать нужный тип. Однако это не очень удобно, так как нужно знать и различать классы гибкости, а этих таблиц у нас под рукой не будет.

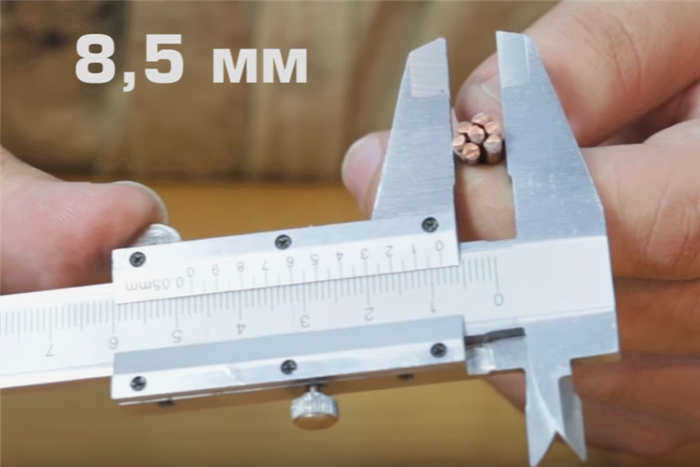

- ⚡Измерьте диаметр сердечника с помощью обычного штангенциркуля. Затем сравните его с диаметром внутренней поверхности хвостовика гильзы. Это можно сделать с помощью того же штангенциркуля или ориентируясь на маркировку на оправке.
Типы кабельных наконечников (в зависимости от профиля обжима)
- Неизолированные трубчатые кабельные наконечники
- Изолированные кабельные наконечники
- Втулочные кабельные наконечники и концевые зажимы:
- Поворотные контакты (D-Sub)
- Кабельные наконечники (открытый цилиндр)
- Коаксиальные разъемы
- Оптоволоконные разъемы
- Модульные разъемы для интерфейсов RJ45, RJ11, RJ14, RJ25

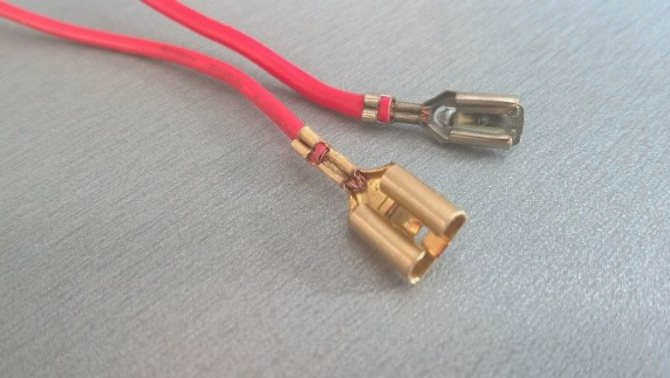

Этот тип разъемов часто называют автоматическими или клеммными. Оригинальное название этих разъемов – "open barrel" или "open cylinder". Название происходит от внешнего вида их монтажной оправки, которая выглядит как раздвоенная трубка с расправленными наружу стенками лепестков, чем-то напоминающая крылья бабочки. Существует множество форм штоковых фитингов с открытым цилиндром. Они используются в автомобилях, бытовой технике, Hi-Fi оборудовании и т.д.
Профиль обжима обычно имеет В-образную форму в поперечном сечении, при этом лопасти углубляются в изоляцию и провода. Эти разъемы относительно недороги в производстве, а поскольку их можно поставлять цепочкой (соединенными вместе), они идеально подходят для крупносерийного производства с использованием полностью автоматических отрезных лент и обжимных машин. Тем не менее, сама обжимная форма является одной из самых сложных для обжима, особенно при использовании ручных инструментов. Только высококачественные ручные обжимные клещи могут обеспечить воспроизводимый и стабильный обжим наконечников.
Обжимные кабельные наконечники с открытым цилиндром
Втулочные кабельные наконечники

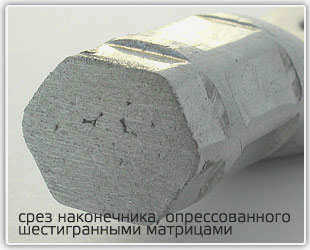

Эти кабельные наконечники могут быть изолированными или неизолированными. Они используются для улучшения проводимости, защиты и надежности крепления кабеля. Они обеспечивают надежное соединение с клеммными колодками и винтовыми разъемами. При использовании этих клемм обжимается не штырь, а передняя часть разъема. Профили обжима: трапециевидный, квадратный, шестигранный, двугранный.
Изолированные и неизолированные обжимные кабельные наконечники
Как устроен трансформатор
Уважаемые товарищи, нужна обратная связь от тех, кто разбирается в высоковольтной электрике, в частности грамотность по трансформаторам, установленным в ТСЖ
Наше СНТ относительно небольшое, около 50 пользователей (действующих участков), лет 5-6 назад был установлен современный трансформатор, питание взяли резервное, модель точно не скажу (может позже председатель уточнит), но пока это чудо техники работает безупречно. Вопросов на самом деле два, один технический, другой организационный:
1. как часто мы должны обслуживать трансформатор, есть ли какие-то нормативы, сколько это примерно стоит в Московской области, что обычно включает в себя эта работа и какие могут быть последствия
2. россети настаивают на принятии трансформатора на свой баланс, мы не можем понять в чем плюсы и минусы, кроме того, что они будут его обслуживать, но говорят, что наш трансформатор может работать на соседние деревни и не будет отклонения по напряжению и как следствие …..
Я очень благодарна за ваши советы и комментарии
Видео по этой теме
Соединение проводов в автомобиле с помощью клемм – самое надежное соединение. Кроме того, провода можно легко отсоединить, например, для ремонта. Как обжать клемму на проводе?
Существует инструмент, называемый кримпером, который позволяет быстро и легко обжать клемму. Однако если вы зажимаете клемму на проводе раз в год, нет смысла покупать специальный инструмент. Вы можете обжать обычную автомобильную клемму простыми плоскогубцами.
Если вы прочитаете эту статью до конца, вы узнаете о различных способах обжима автомобильных клемм с использованием обжимного инструмента и без него.
Соединение
Соединять провода с помощью клеммной колодки, конечно, удобно, но прежде всего важно правильно определить тип необходимых вам клемм. Это следует сделать, исходя из сечения, типа провода, возможной нагрузки, возможностей монтажа и, конечно же, наших рекомендаций.
Ведь только правильный способ соединения проводов и кабелей обеспечит надежную и бесперебойную работу электрической сети.
Автор: Сергей Владимирович, инженер-электрик. Подробнее об авторе.
Виды обжимных клещей
Обжимные клещи по конструкции делятся на два основных типа – работающие по клещевому или мембранному принципу.
Первые более распространены – они сжимают только с двух сторон, но в отличие от плоскогубцев имеют на губках выемки специальной формы, которые выполняют роль направляющих. Это позволяет качественно зажимать наконечники на кабеле, основание которых в сечении имеет форму буквы "U".
На видео показаны различные типы обжимных инструментов:
Преимуществом этих обжимных инструментов является их относительная универсальность – их можно использовать для обжима жил провода со всех сторон. Основным недостатком является необходимость иметь под рукой несколько таких обжимных клещей, поскольку губки обычно имеют вырезы для 3-4 размеров вставок. В качестве альтернативы можно приобрести универсальный обжимной инструмент со сменными матрицами, которые устанавливаются на специальный картридж. Если вам нужно работать с другими типами насадок, старые насадки защелкиваются в кассету, а на их место подбирается подходящая насадка.
Мембранные устройства могут обжимать гильзы с четырех или шести сторон, в зависимости от механизма мембраны. При полном обжиме конец кабеля зажимается лучше и плотнее, а устройство автоматически подстраивается под любую толщину гильзы.
Основным недостатком этого инструмента перед выбором является то, что обжимать гильзу можно только с проводами, вставленными с одной стороны – иначе клещи останутся на проводе, так как их головка закрыта.
Несколько обособленной категорией является обжимной инструмент, который используется для обжима компьютерных кабелей типа "витая пара" и т.д. Принцип работы этого инструмента такой же, как у двухгубчатых клещей, но вместо железных или медных гильз, их матрицы "заточены" для работы с компьютерными или телефонными штекерами. В этом случае речь идет не об обжиме как таковом, а о перемещении контактов, которые прорезают изоляцию провода и плотно прижимаются к жилам.
Как работать с обжимными клещами – важные детали
Сам процесс обжима очень интуитивно понятен – на провод(ы) надевается гильза или наконечник, вставляется матрица клещей, ручки закрываются и происходит контакт. На практике, однако, "первый блин" или даже несколько блинов часто "ломаются", причем почти в буквальном смысле – соединения могут быть далеки от идеальных. Бывали также случаи, когда со временем ухудшался контакт во внешне хорошо обжатом кабеле.
Если форма концов неправильная
В первом случае виноваты силовые настройки частей матрицы, которые могут варьироваться от провода к проводу, а также от наконечника к наконечнику. По этой причине профессионалы предпочитают иметь как минимум два инструмента, чтобы не приходилось перенастраивать пружину для работы с другими проволоками или насадками.
На качество работы также влияет материал гильзы и ее толщина. Обжимать плотные наконечники всегда намного легче, и они лучше держат форму, чем изготовленные из более мягких материалов.
Правильная ориентация U-образных наконечников – это требование, которое, хотя и лежит на поверхности, часто игнорируется, поскольку несоосность компонентов в любом механизме не всегда находится в зоне допустимых отклонений.
Скручивание проводов перед обжимом
Для любого опытного электрика, начинавшего со скрутки и пайки проводов, это движение, вероятно, уже стало рефлексом, но при обжиме скрученных клемм его следует избегать. В справедливости этого утверждения можно убедиться с помощью простого эксперимента – возьмите пару одножильных однопроводных проводов, положите их крест-накрест и сожмите плоскогубцами. В некоторых случаях деформируются оба провода, а иногда деформируется только один провод, но он будет почти полностью сломан и повиснет тонким перешейком. Очевидно, что проводимость этого провода будет значительно снижена.
